Systém
- Mobilná protipovodňová ochrana z hliníka
- utesnenie profilov je realizované vymeniteľným tesnením z penovej gumy, odolnej proti UV žiareniu (tesnenie EPDM)
- funkčná ochrana už pri položení prvného hradidla/profilu
Aplikovanie
- hliníkové hradidlá sa obojstranne zasúvajú do upevňovacích profilov alebo stĺpikov (ukotvených do zemných púzdier)
- styk hradidiel je realizovaný len systémom „pero a drážka“
- zabezpečenie hradidiel zhora pomocou zarážok
- hradidlá sa zapĺňajú stúpajúcou vodou, takže nedochádza k ich zdvíhaniu vztlakom
Možnosti
- ochrana objektov a pozemkov
- dĺžka ochrannej steny sa dá v prípade potreby ľubovoľne predĺžiť
- ochranné steny sa po statickej skúške dajú zvýšiť
- individuálne prispôsobenie dĺžky hradidiel hrádze
Výhody protipovodňovej ochrany PREFA
z robustného hliníka
nízka hmotnosť & dobrá skladovateľnosť
montáž jednou osobou
rýchla a ľahká montáž
z robustného hliníka
nízka hmotnosť & dobrá skladovateľnosť
montáž jednou osobou
rýchla a ľahká montáž
Technické informácie
Povodniam a záplavám ako prírodným javom sa nedá zabrániť. Ale moderná protipovodňová ochrana môže zabrániť tomu, aby sa záplava zmenila v katastrofu. Radi Vám s protipovodňovou ochranou PREFA poradíme!
Stenové hradidlá (pre ochranu objektov a pozemkov)
Hradidlá sa ponúkajú v 2 hrúbkach (50 mm a 80 mm). Systém 80 umožňuje vyššiu stavebnú výšku a väčšie rozpätie. Hliníkové profily hradidiel sa jednoducho skladajú na seba a spoja sa systémom „pero a drážka“. Pri tom do seba navzájom zasahujú a zaručujú tak vysokú stabilitu a maximálnu bezpečnosť. Na koniec se celá zostava zafixuje dvoma zarážkami.
Profily sú dodávané až do dĺžok 6,5 m a obvykle sa dajú stavať až do výšky 3 m. Je nutný statický výpočet. Systém vloženého tesnenia je tvorený penovou gumou (EPDM) a v prípade potreby ich je možné ľahko vymeniť. Po vsadení je potrebné vykonať očistenie a kontrolu profilov a tesnení, aby bola zaručená funkcia pre budouce použitie.
Zábranné pásy systému proti povodniam PREFA sú dostupné v troch rôznych hrúbkach. V závislosti na hrúbke môžu byť použité na rôzne oblasti.
Hrúbka hradidla (systém 50): |
50 mm |
|---|---|
Hrúbka hradidla (systém 80): |
80 mm |
Hmotnosť hradila / bm (systém 50): |
5,60 kg / 4,12 kg |
Výška hradila / bm (systém 50): |
150 mm / 200 mm |
Drážka hradidla (systém 50): |
15mm |
Upevňovací profil (ochrana objektov) a stĺp (ochrana pozemkov)
Montáž pevných upevňovacích profilov sa dá urobiť tromi spôsobmi: do ostenia, na vonkajšej alebo vnútornej strane ostenia. Voľba rozmerov upevnenia s riadi statickými požiadavkyami celého systému. Vložené systémové tesnenie zabraňuje vnikaniu vody.
Upevňovací stĺp: Má hmotnosť na 1 bm systému 50 mm iba 9,4 kg (systém 80 mm má hmotnosť 11,3 kg). Pri prvej montáži je najprv nutné nutné instalovať zemné púzdro do vhodného podkladu. Stĺp sa potom do púzdra upevní bajonetovým závitom.
Upevňovací profil pre ochranu objektov
upevňovací stĺp pre ochranu pozemkov
Priemer stredového stĺpa: |
140/186 mm |
|---|---|
Výška stredového stĺpa:: |
750-2150 mm (iné dĺžky na vyžiadanie) |
Provedenie steedového stĺpa: |
50 mm alebo 80 mm |
Priemer zemného púzdra: |
170 mm / 230 mm |
Hĺbka zemného púzdra: |
420 mm |
Upevňovacia zarážka (pre budovy ako aj ochranu krajiny)
Hradidlá sa upevňujú zhora pomocou zarážok. Skrutky na zarážke sa mierne doťahujú imbusovým kľúčom (alternatívne: skrutka s krížovou hlavičkou). Upínacie zarážky zabraňujú zdvihnutiu hradidiel vztlakom do doby, do doby než sa samé hradidlá zaplnia vodou, takže sa potom zvýši prítlak pomocou tesnenia. V prípade potreby sa dajú upevňovacie zarážky odstrániť a výšku steny zvýšiť.
Mit dem Spannstück werden die Balken des PREFA Hochwasserschutzes von oben fixiert. Durch das Anbringen der Spannstücke wird ein Auftreiben der Profile verhindert, bis sich diese mit Wasser füllen.
Dĺžka upevňovacej zarážky: |
160 mm |
|---|---|
Hmotnosť upevňovacej zarážky: |
0,45 kg |
Možnosti použitia
Ochrana objektov
Pomocou špeciálnych hliníkový hradidiel sa dajú rýchlo utesniť okná, dvere a brány, ktoré predstavujú pre vodu najľahšie peekonateľné body.
- Pevná montáž upevňovacích profilov do ostenia, na vonkajšej alebo vnútornej strane ostenia.
- V prípade použitia sa hradidlá zasúvajú do upevňovacích profilov a zhora sa upevňia zarážkou.
- Farby upevňovacích profilov a hradidiel sa dajú individuálne prispôsobiť fasáde.
- Rýchlo pripravené na použitie, ideálne ku skladovaniu a jednoducho montovateľné.

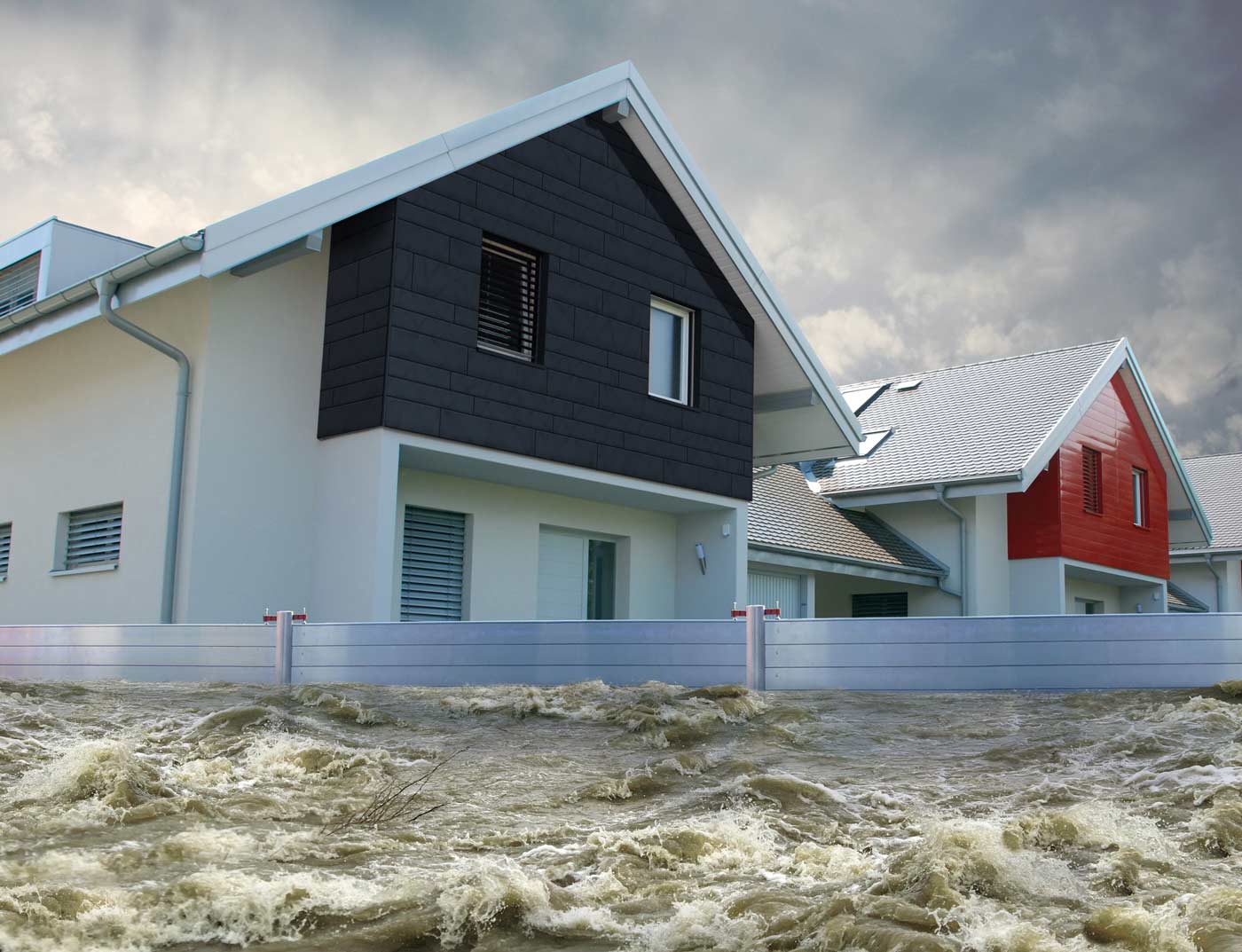

Ochrana pozemkov
Pri ochrane zaplavovaných objektov a plôch (príjazdy, cesty alebo chodníky) pomohou ochrannej steny, ktoré sa montujú pomocou zemných púzdier v otvorenom teréne.
- Ochranne steny sa dajú použiť k novo vybudované hrádze a k zvýšeniu existujúcich hrádzí.
- V prípade použitia sa do zapustených zemných púzdier kotvia stredové stĺpy a potom sa do nich zasúvajú stenové hradidlá. Po použití sa všetko dá jednoducho odstrániť. Zemné púzdra sa dajú zakryť viečkom.
- Ochranná stena sa dá kedykoľvek upraviť až do maximálnej výšky.
Garážové dvere s montovanou ochrannou stenou v ostení
Ochrana pozemku: Jednoduchá a rýchla montáž jednou osobou.
Ochrana objektov protipovodňovou zábranou PREFA
100% pripravené na použitie: Jednoducho a rýchlo!
100% mobilné: Kdekoľvek a kedykoľvek!
Mobilná a individuálna
Systém protipovodňovej ochrany prefa opbsahuje:
(1) tesnenie voči terénu na najspodnejšom hradidle hrádze
(2) hradilo
(3) upevňovacie profily (ochrana objektu profil U alebo H)
(4) stĺp se zemným púzdrom (ochrana pozemku)
(5) upevňovacie prvky na upevnenie jednotlivých hradidiel
(1) tesnenie voči terénu na najspodnejšom hradidle hrádze
(2) hradilo
(5) upevňovacie prvky na upevnenie jednotlivých hradidiel
(2) hradilo
(4) stĺp se zemným púzdrom (ochrana pozemku)
(5) upevňovacie prvky na upevnenie jednotlivých hradidiel
(2) hradilo
(3) upevňovacie profily (ochrana objektu profil U alebo H)
(1) tesnenie voči terénu na najspodnejšom hradidle hrádze
(2) hradilo
(5) upevňovacie prvky na upevnenie jednotlivých hradidiel
(2) hradilo
(4) stĺp se zemným púzdrom (ochrana pozemku)
(5) upevňovacie prvky na upevnenie jednotlivých hradidiel
(2) hradilo
(3) upevňovacie profily (ochrana objektu profil U alebo H)
Plánovanie a aplikácia
Ďalšie informácie o produkte na stiahnutie nájdete tu
PREFA Pokyny pre plánovanie protipovodňovej ochrany 2015
