silná ako býk STREŠNÉ SYSTÉMY FALCOVANÁ ŠABLÓNA 44X44
DOSTUPNÉ FARBY
FARBA 01 P.10 HNEDÁ
FARBA 02 P.10 ANTRACITOVÁ
FARBA 03 P.10 ČIERNA
FARBA 04 P.10 TEHLOVOČERVENÁ
FARBA 05 P.10 TMAVOČERVENÁ
FARBA 06 P.10 MACHOVOZELENÁ
FARBA 07 P.10 SVETLOŠEDÁ
FARBA 11 P.10 ORIEŠKOVOHNEDÁ
FARBA 19 P.10 MAVOŠEDÝ
FARBA 43 P.10 KAMENNÁ ŠEDÁ
VEĽKOSŤ PRINÁŠA VOĽNÝ PRIESTOR

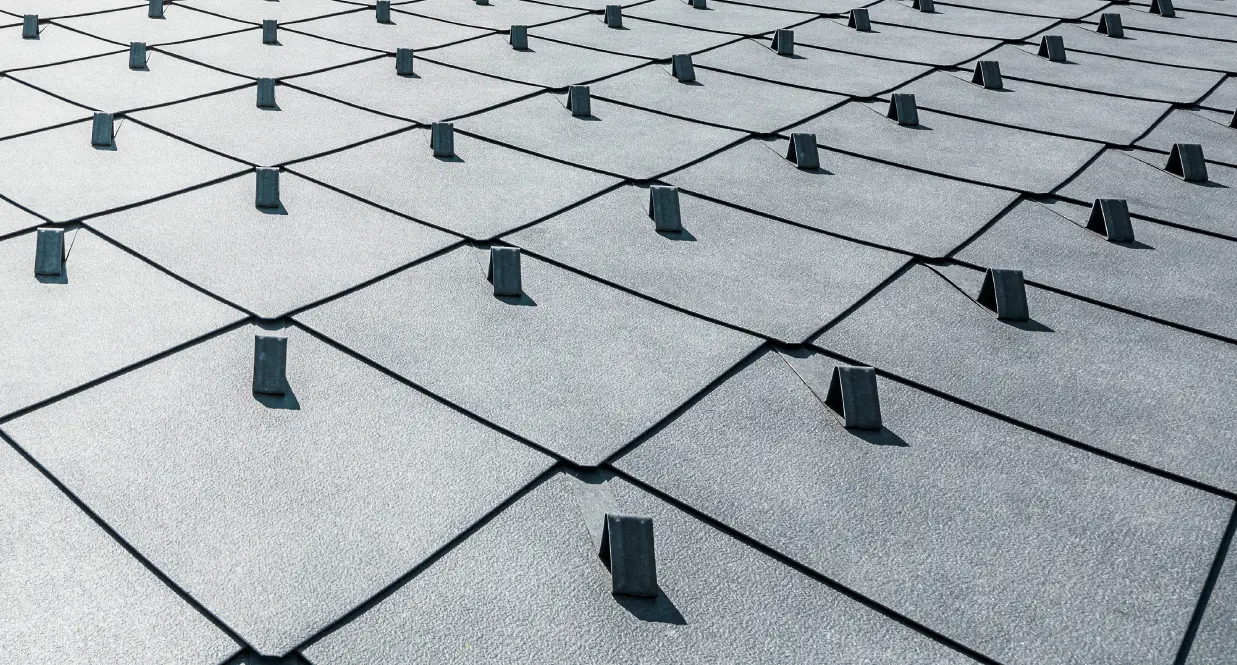

Vďaka hliníkovej strešnej falcovanej šablóne s formátom 44x44 cm prináša PREFA ďalší silný inovatívny impulz pre kreativitu. Väčšia konštrukčná plocha umožňuje súlad tradičnej formy a moderného akcentu bez nutnosti rezignovať na dlhú životnosť a extrémnu odolnosť podnebiu. Nová dizajnová strešná falcovaná šablóna PREFA ohromí svojou minimálnou hmotnosťou a ľahkou spracovateľnosťou: integrované upevňovacie lišty umožňujú rýchlu a cenovo výhodnú montáž strešných aj fasádnych prvkov.
- vizuálne optimalizovaný dizajn
- nový montážny systém – integrovaná upevňovacia lišta umožňuje rýchle kladenie
- optimalizácia systému
- k dispozícii v 10 štandardných farbách
FALCOVANÁ ŠABLÓNA 44 × 44 – TECHNICKÉ INFORMÁCIE
- k dispozícii v 10 štandardných farbách - povrchová úprava stucco
- Na želanie je k dispozícii aj hladké prevedenie
- MATERIÁL:
- hliník hrúbky 0,7 mm
- LÍCOVÁ STRANA
- Coil-Coating
- RUBOVÁ STRANA:
- Ochranný lak
- ROZMER:
- 437 × 437 mm v krycej ploche
- HMOTNOSŤ:
- 1 m² = ca. 2,6 kg = 5,24 ks príponka pre šablónu 44 × 44
- BALENIE:
- 42 ks/ kartón = 8 m²
- SKLON STRECHY:
- od 12° = cca 21 % (pri dĺžke krokiev do 7 m)
od 14° = cca 25 % (pri dĺžke krokiev od 7–12 m)
od 16° = cca 29 % (pri dĺžke krokiev nad 12 m) - KLADENIE:
- na celoplošné debnenie s hrúbkou min. 24 mm
- UPEVNENIE:
- priame, pomocou 3 PREFA ryhovaných klincov 28/25
KONŠTRUKCIA STRECHY
Podkrovie možno využiť aj ako obytný priestor
Podkrovie sa nebude využívať ako bytový priestor
FALCOVANÁ ŠABLÓNA 44X44 – FARBY
PRODUKT JE DOSTUPNÝ VO FARBÁCH:
| FARBA | ~ RAL |
|---|---|
| 01 P.10 hnedá | 7013 |
| 02 P.10 antracitová | 7016 |
| 03 P.10 čierna | 9005 |
| 04 P.10 tehlovočervená | 8004 |
| 05 P.10 tmavočervená | 3009 |
| 06 P.10 machovozelená | 6005 |
| 07 P.10 svetlošedá | 7005 |
| 11 P.10 orieškovohnedá | 8019 |
| 19 P.10 mavošedý | 7043 |
| 43 P.10 kamenná šedá¹ | 7031 |
- FARBA
- 01 P.10 hnedá
- ~ RAL
- 7013
- FARBA
- 02 P.10 antracitová
- ~ RAL
- 7016
- FARBA
- 03 P.10 čierna
- ~ RAL
- 9005
- FARBA
- 04 P.10 tehlovočervená
- ~ RAL
- 8004
- FARBA
- 05 P.10 tmavočervená
- ~ RAL
- 3009
- FARBA
- 06 P.10 machovozelená
- ~ RAL
- 6005
- FARBA
- 07 P.10 svetlošedá
- ~ RAL
- 7005
- FARBA
- 11 P.10 orieškovohnedá
- ~ RAL
- 8019
- FARBA
- 19 P.10 mavošedý
- ~ RAL
- 7043
- FARBA
- 43 P.10 kamenná šedá¹
- ~ RAL
- 7031
¹ Farby P.10 kamenná šedá, P.10 piesková hnedá, P.10 hrdzavohnedá, P.10 zelená patina, svetlé drevo, tmavé drevo, patina šedá a prírodný hliník spracované podľa prirodzeného odtieňa, a preto dochádza k malým odchýlkam, vďaka čomu výrobky získavajú svoj nezameniteľný charakter.
Pozor!
- Uvedené hodnoty RAL sú len približné [ ] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
- Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. Farby P.10 kamenná šedá, P.10 piesková hnedá, P.10 hrdzavohnedá, P.10 zelená patina, svetlé drevo, tmavé drevo a patina šedá navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
- Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.
FALCOVANÁ ŠABLÓNA 44X44 – PRÍSLUŠENSTVO
PREHĽAD PRÍSLUŠENSTVA K PRODUKTU:
PREFA OKRAJOVÝ PODKLADOVÝ PÁS K FALCOVANÉMU ŠINDLU, DS.19, FALCOVANEJ ŠABLÓNE, FX.12 A R.16
1800 × 158 × 1,00 mm, preddierovaný
PREFA ŠTARTOVACIA ŠABLÓNA PRE ŠABLÓNU 44X44
1,48 ks/bm
PREFA HREBEŇOVÁ UKONČOVACIA ŠABLÓNA PRE ŠABLÓNU 44X44
1,8 ks/bm
PREFA PODKLADACÍ PLECH PRE FALCOVANÚ ŠABLÓNU 44X44
d = 660 mm, š = 125 mm
PREFA OCHRANNÁ MRIEŽKA PROTI VTÁKOM
125 × 2.000 × 0,70 mm, s kruhovým otvorom Ø 5 mm
PREFA ODKVAPOVÝ PLECH
230 x 2.000 x 0,70 mm
PREFA ZAVETRÁVACIA LIŠTA NA ŠTÍTOVÚ HRANU
95 x 2.000 x 0,70 mm, s fixačným pásom
PREFA BEZPEČNOSTNÉ ÚŽLABIE
3.000 mm, na hranách s dvojitou drážkou

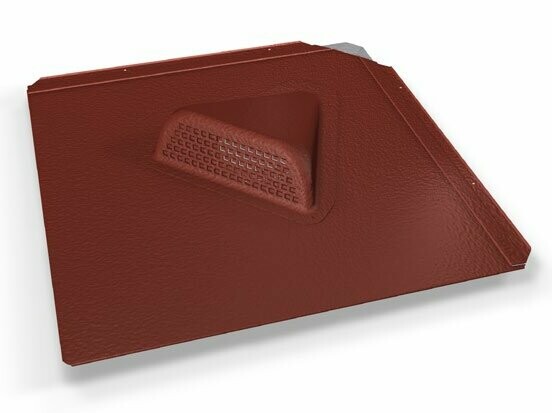

PREFA ODVETRÁVACIA TVAROVKA
upevnenie nitmi, vetrací otvor cca 30 cm²
PREFA HREBENÁČ NA HREBEŇ RESP. NÁROŽIE
500 x 1,00 mm
UKONČOVACÍ HREBENÁČ
PREFA ODVETRÁVACÍ HREBENÁČ JET-LÜFTER
3.000 x 1,00 mm, 1.200 x 1,00 mm, samonosný odvetrávací hrebenáč Jet-Lüfter na vetranie striech
PREFA JET-LÜFTER ZAČIATOČNÝ/ KONCOVÝ KUS
PREFA POVALOVÉ OKNO
vnútorný rozmer 595 × 595 mm, od 12° sklonu strechy, komplet s dreveným rámom, s rozpernou tyčou s perovou závlačkou a 6 mm dvojvrstvovou presvetľovacou tabuľou
PREFA MONTÁŽNY RÁM/LEMOVANIE PRE STREŠNÉ OKNÁ VELUX
k dispozici vo viacerých rozmeroch
PREFA MONTÁŽNY RÁM/LEMOVANIE PRE STREŠNÉ OKNÁ ROTO
k dispozici vo viacerých rozmeroch
PREFA STÚPACÍ SCHODÍK
PREFA stúpací schodík pozostáva z dvoch držiakov, tesnení a stúpacieho schodíka, vrátane upevňovacieho materiálu, nastaviteľný pre sklon strechy od 12° do 60°, podľa DIN EN 516-1-A
PREFA DRŽIAK STREŠNEJ LÁVKY NA JEDNEJ KRUHOVEJ PODLOŽKE
250 mm, sklon strechy 5°-55°
PREFA DRŽIAK STREŠNEJ LÁVKY NA DVOCH KRUHOVÝCH PODLOŽKÁCH
360 mm, sklon strechy 12°-55°
PREFA STREŠNÁ LÁVKA
250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm
SPOJKA PRE STREŠNÚ LÁVKU
PREFA BEZPEČTNOSTNÝ HÁK PODĽA EN 517 B, NA PODPERÁCH
PREFA BEZPEČTNOSTNÝ HÁK PODĽA EN 517 B
PREFA PRESTUP PRE FALCOVANÚ ŠABLÓNU 44X44
pre rúry ø 80–125 mm, sklon strechy 12°–52°
PREFA UNIVERZÁLNY PRESTUPOVÝ PRVOK
pre rúry Ø 40 - 120 mm, sklon strechy 12° - 52°
PREFA KOLMÝ ODVETRÁVACÍ PRVOK
sklon strechy 12°, Ø 100 mm
PREFA ODVETRÁVACIA RÚRA/KOMÍN
Ø 100 mm, Ø 120 mm, montážne plechy
PREFA MANŽETA
Ø 100 – 130 mm, trvalo pružná manžeta na rúrové prestupy z EPDM
PREFA DRŽIAK RÚRKOVITÉHO ZACHYTÁVAČA SNEHU
výška posledného otvoru 135 mm, výška háku 165 mm
PREFA RÚRKA ZACHYTÁVAČA SNEHU
do rúrkového zachytávača snehu, 15 x 3.000 mm
PREFA UKONČENIE SYSTÉMOVÉHO ZACHYTÁVAČA SNEHU
PREFA SYSTÉMOVÝ RÚRKOVÝ ZACHYTÁVAČ SNEHU
s 3 otvormi pre nastavenie výšky rúrky
PREFA RÚRKA SYSTÉMOVÉHO ZACHYTÁVAČA SNEHU
3.000 mm 25/25
ZACHYTÁVAČ ĽADU
pre držiak rúrkového zachytávača snehu, vrátane upevňovacej skrutky
PREFA UKONČENIE SYSTÉMOVÉHO ZACHYTÁVAČA SNEHU
DRŽIAK HORSKÉHO ZACHYTÁVAČA SNEHU
300 × 246 mm, pre guľatinu Ø 140 mm
PREFA KOMÍNOVÁ STRIEŠKA
700 x 700 mm, 800 x 800 mm, 1000 x 700 mm, 1100 x 800 mm, 1500 x 800 mm
PREFA PLOCHÝ PROFIL
PREFA VETRACÍ PÁS
so štvorcovým dierovaním 6 mm, vo farbách hnedá/antracit a svetlošedá/svetlošedá, rozmery: 1,00x250 mm a 1,00x333 mm
PREFA ZACHYTÁVAČ SNEHU PRE FALCOVANÚ ŠABLÓNU 44X44
FALCOVANÁ ŠABLÓNA 44X44 - PLÁNOVANIE A APLIKÁCIA
