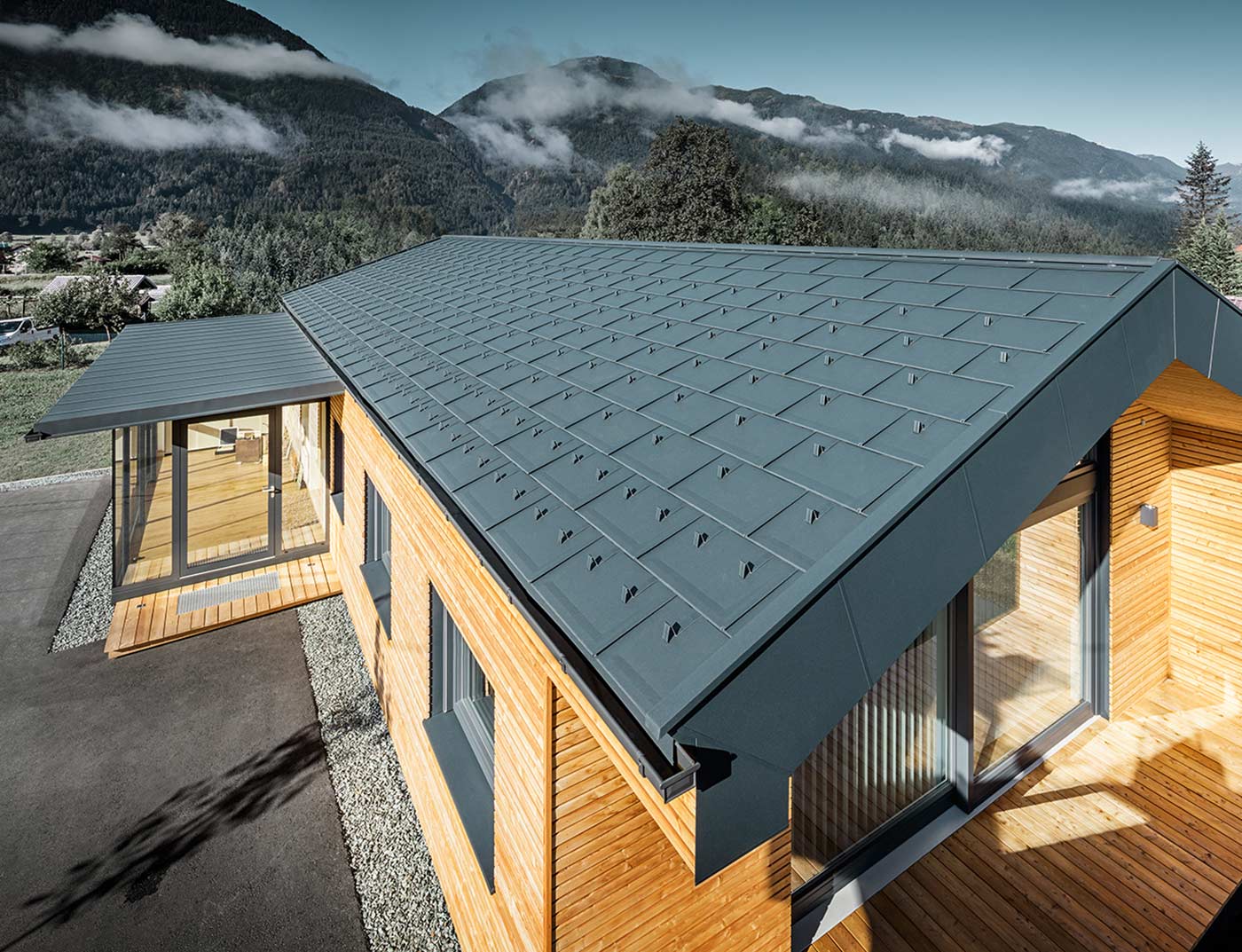

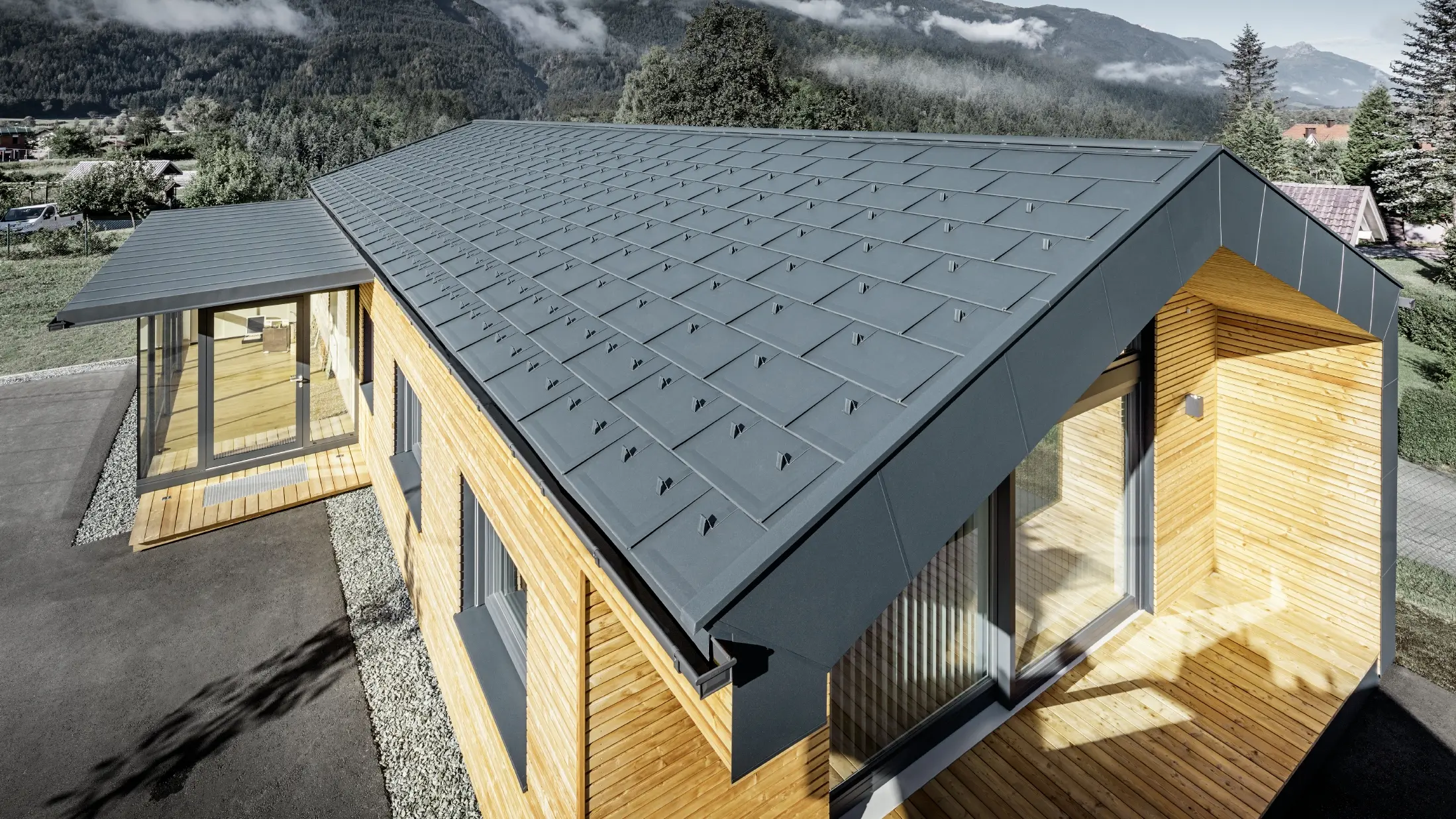

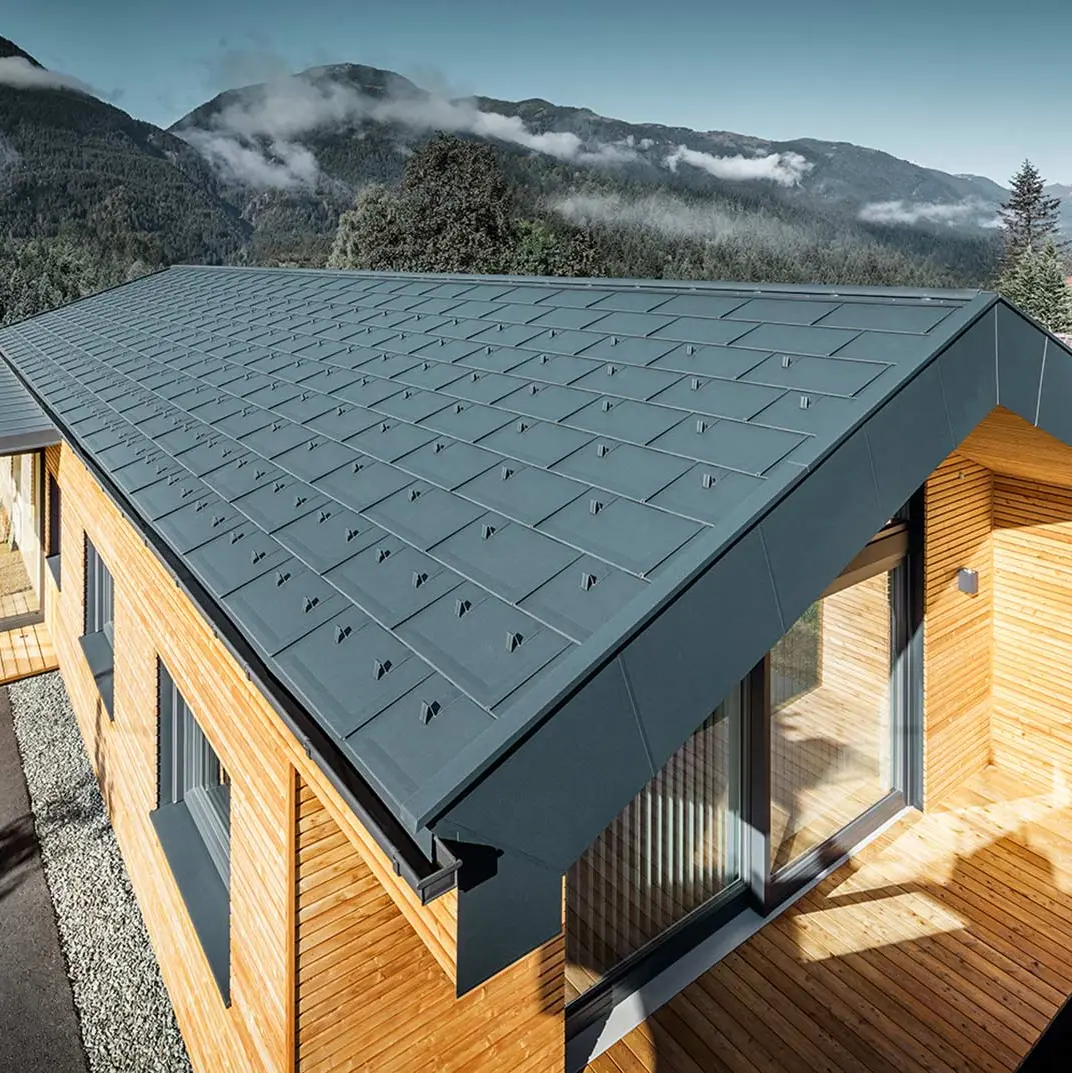

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Strešný panel R.16

Čistý dizajn v pozdĺžnom formáte: Strešný panel R.16 PREFA je jednoduchý, s priamymi líniami a veľkým formátom a nielenže pekne vyzerá, ale sa aj rýchlo pokladá.

+6
prečítať si viac

Hliníkové falcované škridle PREFA spĺňajú najvyššie nároky na kvalitu v oblasti stability a životnosti. Strešný panel R.16 vyvinula spoločnosť PREFA ako minimalistický strešný dizajn, ktorý umožňuje realizáciu nezameniteľnej architektúry. Nezávisle od plochy a tvaru strechy vytvára PREFA strešný panel R.16 v oblasti kreativity veľký priestor pre atraktívne a jedinečné riešenia.

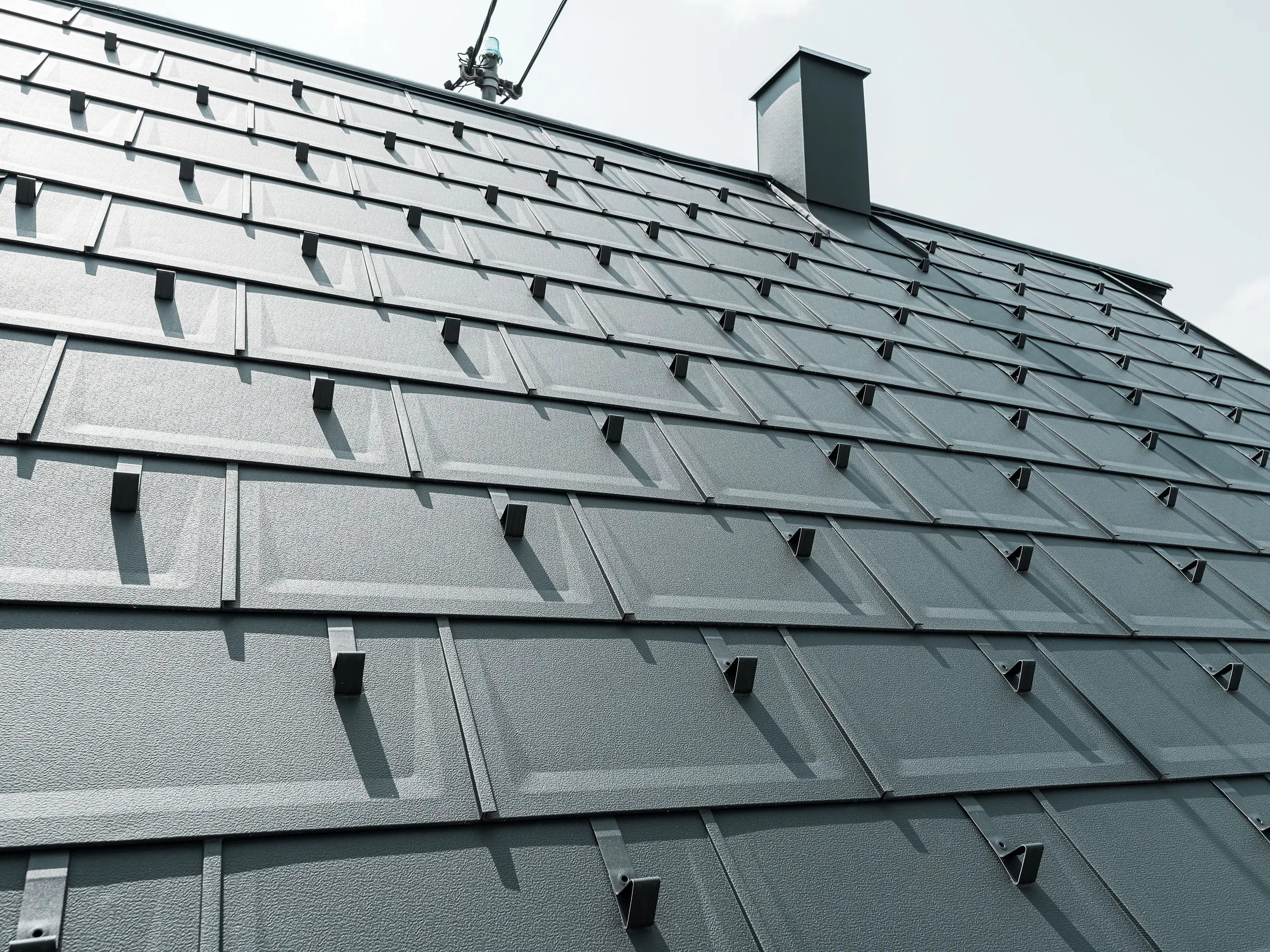

Detailaufnahme der PREFA Dachplatte R.16 in der Farbe P.10 Anthrazit. Am Dach sind PREFA Schneestopper und ein Rauchfang zu sehen.

Výhody strešného panela PREFA R.16

Ikona pre výhody

V mnohých štandardných farbách

Dostupný v kvalite P.10: povrch stucco, na želanie je možné dodanie aj v hladkom vyhotovení.
Od vzhľadu pripomínajúceho klasickú škridlu cez nadčasové šedé tóny až po prirodzené hnedé tóny;

Ikona pre výhody

Moderný vzhľad

obzvlášť pôsobivý moderný vzhľad vďaka jednoduchému dizajnu

Ikona pre výhody

Rozsiahle príslušenstvo

Od upevnenia cez protisnehovú ochranu alebo bezpečnostné strešné prvky – kompletný systém PREFA je technicky navzájom perfektne zosúladený.

Ikona pre výhody

40-ročná záruka

na materiál a farbu

Ikona pre výhody

V mnohých štandardných farbách

Dostupný v kvalite P.10: povrch stucco, na želanie je možné dodanie aj v hladkom vyhotovení.
Od vzhľadu pripomínajúceho klasickú škridlu cez nadčasové šedé tóny až po prirodzené hnedé tóny;

Ikona pre výhody

Moderný vzhľad

obzvlášť pôsobivý moderný vzhľad vďaka jednoduchému dizajnu

Ikona pre výhody

Rozsiahle príslušenstvo

Od upevnenia cez protisnehovú ochranu alebo bezpečnostné strešné prvky – kompletný systém PREFA je technicky navzájom perfektne zosúladený.

Ikona pre výhody

40-ročná záruka

na materiál a farbu

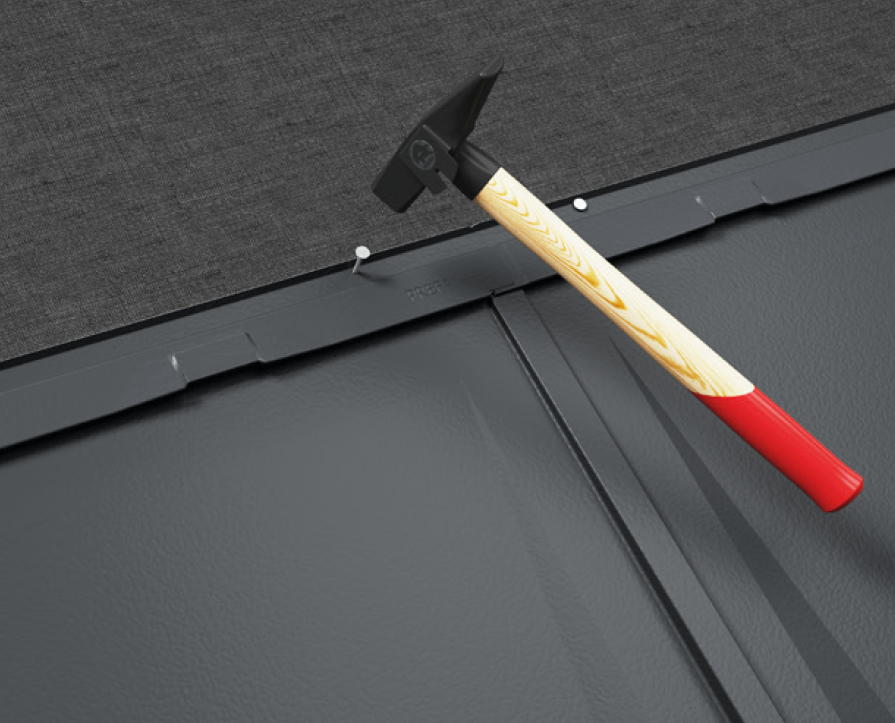

Priame upevnenie bez dodatočných príponiek

Nielenže dobre vyzerá, ale sa aj rýchlo pokladá: Vďaka priamemu upevňovaniu pomocou integrovanej príponkovej lišty strešný panel R.16 enormne uľahčuje život klampiarom. Umožňuje úplne nové perspektívy pri stvárňovaní striech. Vďaka veľkému formátu s dĺžkou prvku 70 cm a šírkou 42 cm je strechu možné pokryť iba s 3,4 kusmi strešných panelov R.16 na jeden meter štvorcový a zároveň sa blysnúť jednoduchou eleganciou.

Strešný panel R.16 sa používa od minimálneho sklonu strechy 17°. Na základe hmotnosti iba 2,5 kg/m² ide o skutočne ľahkú strechu, ktorá je navyše bezpečná pri búrke a vďaka hliníku ani nehrdzavie.

Tip od experta
:
Protihlukový pás znižuje hlučnosť strešného panela R.16 PREFA

Hliníkové strechy sú tichšie ako ich povesť. Každý človek vníma hluk inak. Aby sa emisie hluku udržali na čo najnižšej úrovni, je strešný panel R.16 PREFA vybavený protihlukovým pásom (FD.TEC). Na ešte vyšší komfort bývania odporúčame navyše použiť hrubšiu separačnú vrstvu.

Tabuľka farieb strešného panelu R.16 PREFA

Strešný panel R.16 je dostupný v mnohých štandardných farbách PREFA v kvalite P.10.

Paleta farieb PREFA siaha od vzhľadu klasickej škridle cez moderné šedé odtiene až po prirodzené hnedé tóny. K dispozícii sú ako štandardné farby tieto strešné farby:

Prehľad farieb (10)

Produkt je dostupný vo farbách:

Farba

Označenie

~ RAL

01 Braun

P.10 hnedá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 čierna

9005

04 Ziegelrot

P.10 tehlovočervená

8004

05 Oxydrot

P.10 tmavočervená

3009

06 Moosgrün

P.10 machovozelená

6005

07 Hellgrau

P.10 svetlošedá

7005

11 Nussbraun

P.10 orieškovohnedá

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavošedá

7043

43 Steingrau

P.10 kamenná šedá

7031

Pozor

  • Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
  • Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. PREFA Siding Farby P.10 kamenná šedá, P.10 pieskovohnedá, P.10 patina zelená, dub prírodný, patina šedá, vlašský orech hnedý a dub béžovosivý navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
  • Zvitky a plechy prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
  • V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
  • Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.

Technické informácie

Materiál

farbený hliník, hrúbka 0,7 mm, lakovanie coil-coating

Rozmery

700 × 420 mm v krycej ploche (3,4 ks/m²)

Hmotnosť

cca 2,5 kg/m²

Minimálny sklon strechy

17° (cca 31 %)

Podkladová konštrukcia a deliaca vrstva

(treba zohľadňovať národné normy a odborné smernice) na celoplošné debnenie (min. 24 mm)*; od sklonu 17 – 25° je potrebná bitúmenová separačná fólia; pre zaťaženie snehom od 3,25 kN/m² alebo v prostredí kategórie 0, I alebo II je potrebná pokládka na celoplošné debnenie s bitúmenovou separačnou fóliou

Základné upevnenie

priame, 3 ryhované klince PREFA na jeden strešný panel R.16 (tzn. cca 10 ryhovaných klincov PREFA na m²)

Skladba strechy

Hliníkové strechy PREFA sa realizujú s odvetrávanou podkonštrukciou, pričom strešná krytina a tepelnoizolačná vrstva sú navzájom oddelené odvetrávaným medzipriestorom. To umožňuje napríklad odvádzať vzniknutú kondenzovanú vodu.

Väčšinou sa odvetráva strešný plášť, ako je vidieť na prvom obrázku. Avšak odvetrávaný môže byť aj celý podkrovný priestor (obrázok vpravo).



Plánovanie a použitie

Tu nájdete podklady na výberové konania, ako aj detaily na stiahnutie k strešnému panelu R.16. Návody a tipy na montáž strechy, príručky na navrhovanie, formuláre pre strechy, či početné videá o montáži strešného panela R.16 nájdete v časti Centrum podpory (iba pre partnerské klampiarske a pokrývačské firmy – pripravte si svoje prihlasovacie údaje).

Upozornenie pre architektonické a projektantské kancelárie: 3D a BIM dáta, ako aj textúry našich produktov nájdete okrem toho tu: digitálne plánovanie

Príslušenstvo

Tu nájdete zoznam vhodného príslušenstva pre strešný panel R.16 PREFA, od záveternej lišty a odvetrávacieho hrebenáča Jet-Lüfter až po zachytávače snehu a strešnú lávku.

Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku.

Podkladový pás pre strešný šindeľ, strešný šindeľ DS.19, strešnú šablónu, strešný panel R.16 a FX.12.

1800 × 158 × 1,00 mm, preddierovaný

Odvetrávací hrebenáč jet-lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm; Samonosný odvetrávací hrebenáč Jet-Lüfter na vetranie striech.

Odvetrávací hrebenáč, na začiatok alebo na ukončenie hrebeňa

-

Hrebenáč na hrebeň a nárožie

500 × 1,00 mm

Hrebenáč na začiatok alebo ukončenie hrebeňa resp. Nárožia

-

Záveterná lišta

95 × 2.000 × 0,70 mm, záveterná lišta s príponkovým – fixačným pásom

Bezpečnostné úžľabie

3.000 mm, na hranách s dvojitou drážkou

Ochranná mriežka proti vtákom

125 × 2.000 × 0,7 mm, s kruhovými otvormi: Ø 5/7 mm

VETRACÍ PÁS

so štvorcovým dierovaním 6 mm, vo farbách hnedá/antracitová a svetlošedá/svetlosivá, rozmery: 1,00 × 250 mm a 1,00 × 333 mm

Odkvapový plech

230 × 2.000 × 0,70 mm

Zachytávač snehu pre R.16, FX.12 A DS.19

-

Systémový rúrkový zachytávač snehu

3 otvory pre vkladací profil

XL Systémový rúrkový zachytávač snehu

s 5 otvormi pre vkladacie profily, optimálne pre PV-strešné zariadenia

Rúrka zachytávača snehu profilovaná

3.000 mm; 25/25

Zachytávač ľadu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre systémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre XLsystémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Držiak horského zachytávača snehu

pre guľatinu s priemerom Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solárny držiak s krytkou

dĺžka: 260 mm

Solárny držiak sunny

Vhodné pre všetky maloformátové krytiny a falcované systémy so stojatou drážkou PREFA.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solárny držiak Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.ario

Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solárny držiak fix

Fixná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Stúpací schodík

Možnosť prestavenia na sklon strechy 12°-60°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s jedným podstavcom

250 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s dvomi podstavcami

360 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑B.

Strešná lávka

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testovaná podľa EN 516-1-A a EN 516-1-B

Spojka na spojenie strešných lávok

-

Bezpečnostný strešný hák

Podľa EN 517 – B

Bezpečnostný strešný hák na podperách

Podľa EN 517 – B

Odvetrávacia tvarovka pre strešný panel R.16

700 × 420 mm, prierez vetracieho otvoru cca 30 cm²

Odvetrávacia tvarovka

Na upevnenie nitmi, Prierez vetracieho otvoru: cca 30 cm²

Kolmý odvetrávací prestup

Ø 100 mm, Sklon strechy: od 12°

Odvetrávacia rúra

Ø 100 mm, Ø 120 mm; Vrátane EPDM tesnenia a krycej manžety

Manžeta 100

Trvalo pružná rúrová manžeta EPDM na rúrové prestupy prechádzajúce záklopom s priemerom 100 až 130 mm.

Prestupový prvok pre R.16 a FX.12

Na prestupy rúr s Ø 80 – 125 mm a sklony striech 17° až 52°.

Univerzálny prestupový prvok dvojdielny

Pre sklon strechy 12° - 52°; Na prestupy rúr s Ø 40 - 120 mm

Prestupový prvok pre napojenie drážkovaním

Na prestupy rúr s Ø 80 – 125 mm. Pre sklon strechy 12° až 52°.

Spevňovacia podložka

dĺžka: 540 mm, šírka: 125 mm

Lemovanie vario

šírka:: 120 – 600 mm, 600 – 1.020 mm, Variabilná dĺžka: 150 – 980 mm, Pre sklon strechy 12° – 55°

Povalové okno

-

Lemovania pre strešné okná roto & Série Roto-Q

k dispozici vo viacerých rozmeroch

Lemovania pre strešné okná velux

k dispozici vo viacerých rozmeroch

Komínová strieška

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Príponka na vedenie bleskozvodu

Rozsah zopnutia: 2 – 8 mm. Uchytenie okrúhleho drôtu: ⌀ 8 mm.

ŠPeciálna lepiaca súprava

Obsah: 1 kartuša špeciálneho lepidla PREFA (290 ml), 1 nádobka adhézneho čistidla (60 ml), 1 brúsny papier, 1 čistiaca handrička, 2 adaptačné dýzy
