Strešný šindeľ DS.19

Veľký formát, nízka hmotnosť, praktická pokládka

+6
prečítať si viac

Strešný šindeľ DS.19 je špičkovým riešením nielen po optickej stránke, pretože umožňuje pokládku na strechách so sklonom už od 17 stupňov a definuje tak v tomto produktovom segmente nové štandardy.

S rozmermi 480 × 262 mm je DS.19 o niečo väčší ako klasický strešný šindeľ PREFA, čo umožňuje ešte rýchlejšiu a efektívnejšiu pokládku. Na jeden m² je potrebných len osem kusov DS.19, a to pri (nízkej) hmotnosti len 2,75 kg/m².

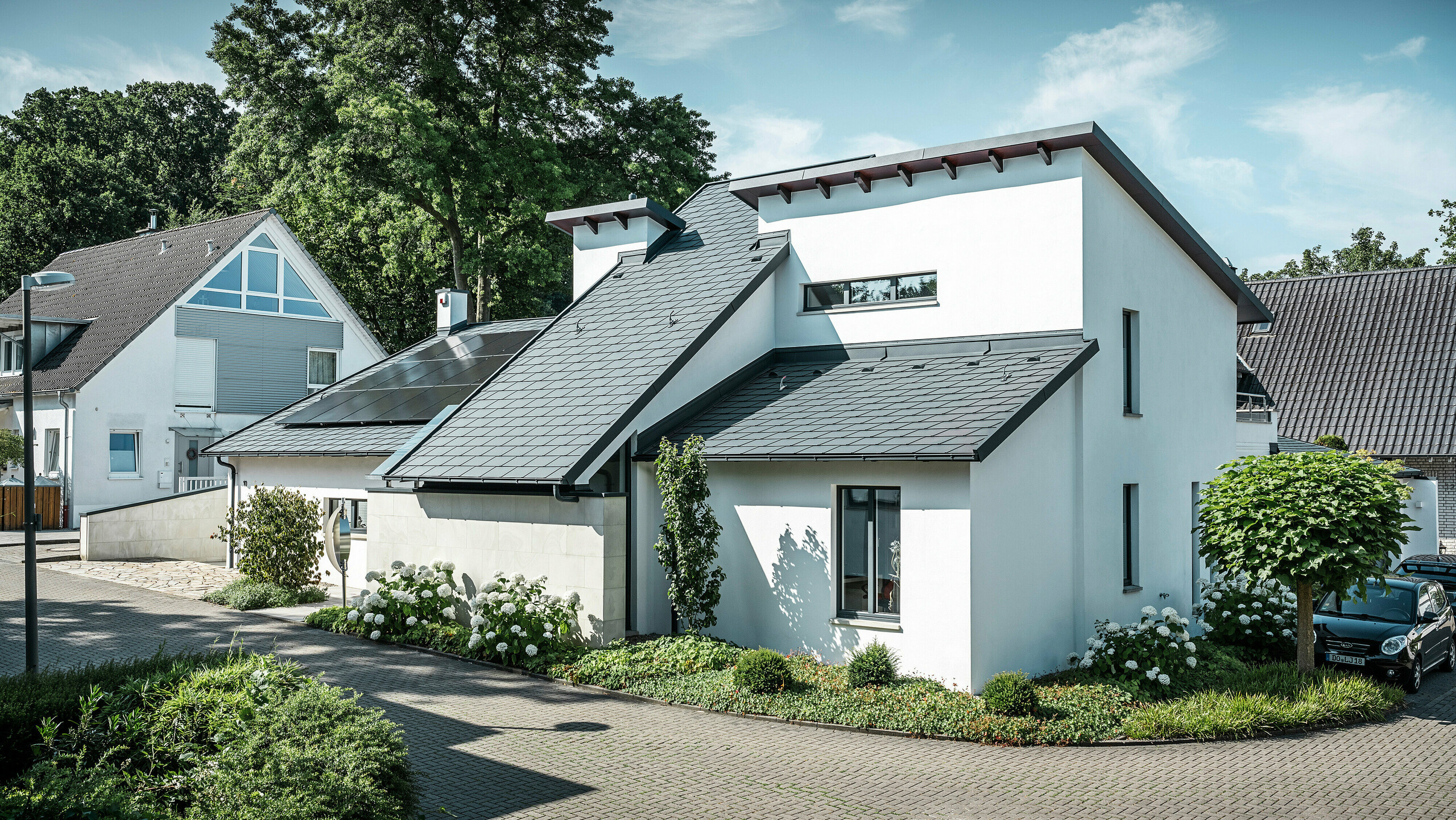

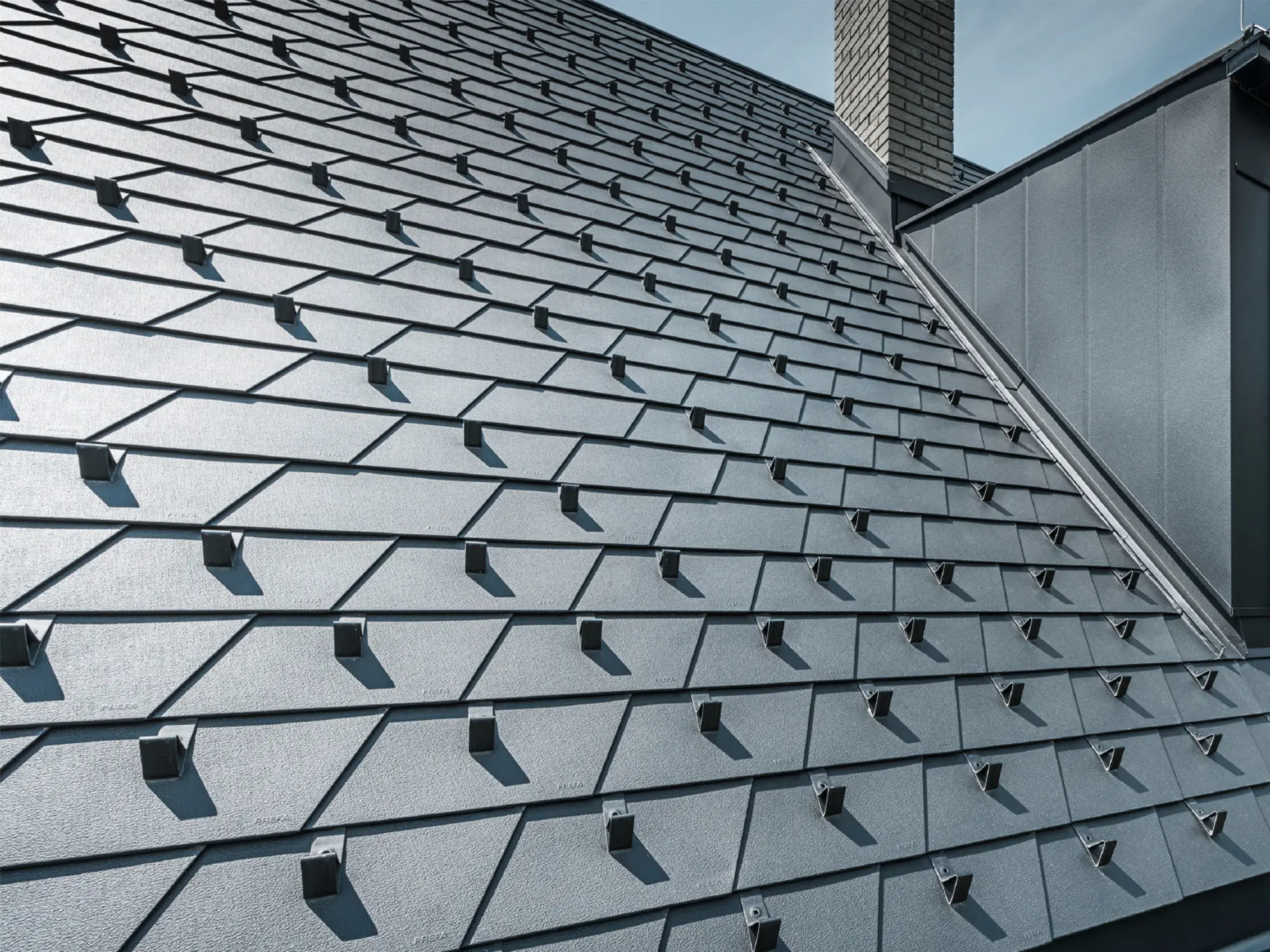

Strešný šindeľ PREFA DS.19 vo farbe P.10 antracitová so zachytávačmi snehu, strešným oknom a komínom

Silné stránky ľahkého hliníkového strešného šindľa DS.19 sa prejavia od najmenšej plochy až po veľký projekt. Vďaka systému drážka v drážke sa strešné šindle DS.19, podobne ako všetky strešné výrobky PREFA, ukázali ako enormne odolné voči búrkam a poveternostným vplyvom. Vďaka špeciálnemu dizajnu sa prezentujú aj opticky zo svojej najkrajšej stránky.

Šindle DS.19 sú vhodné pre klasické, tradičné štruktúry striech, dokážu však vytvoriť tiež zaujímavé kontrasty v kombinácii s modernou architektúrou.

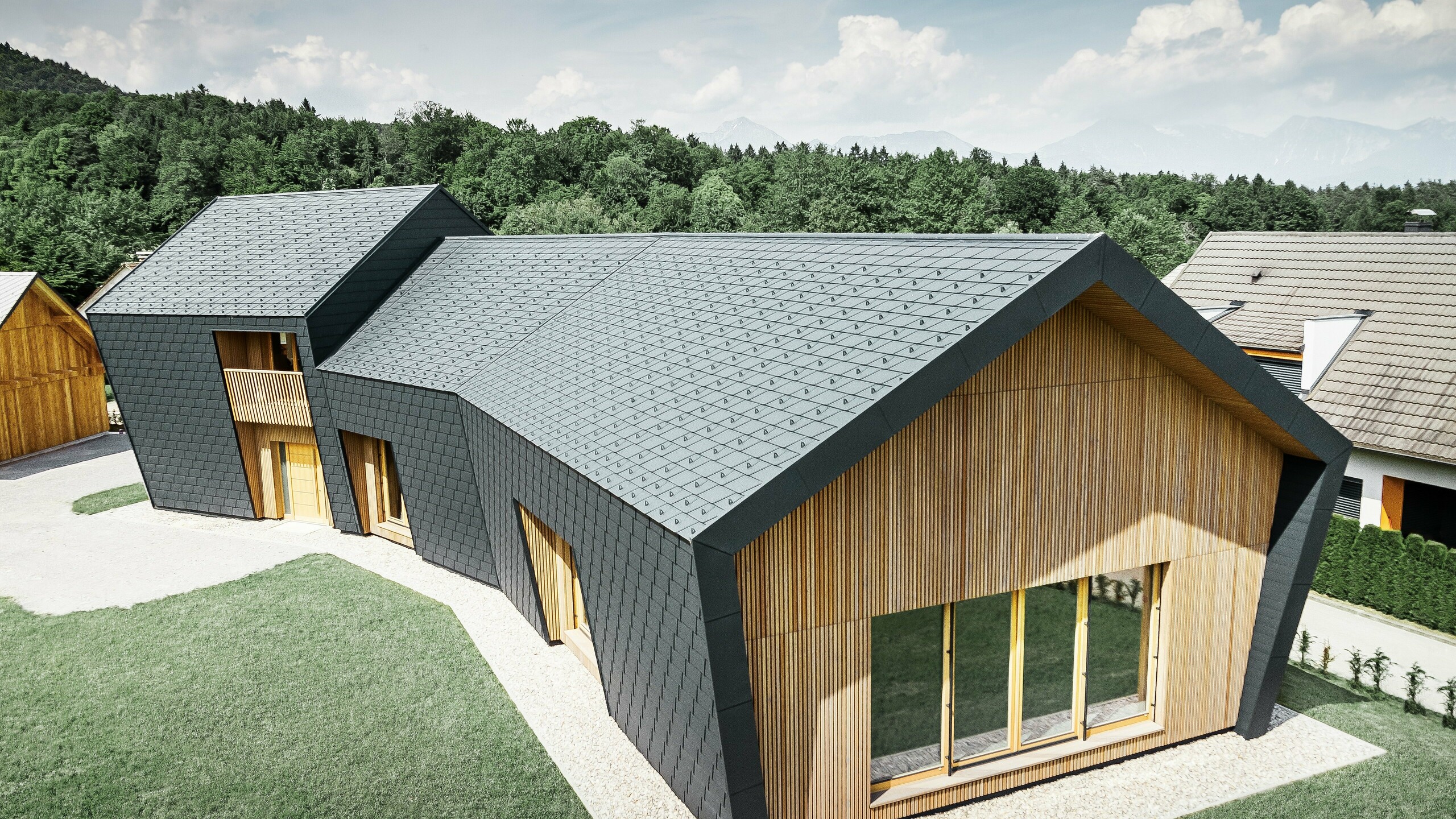

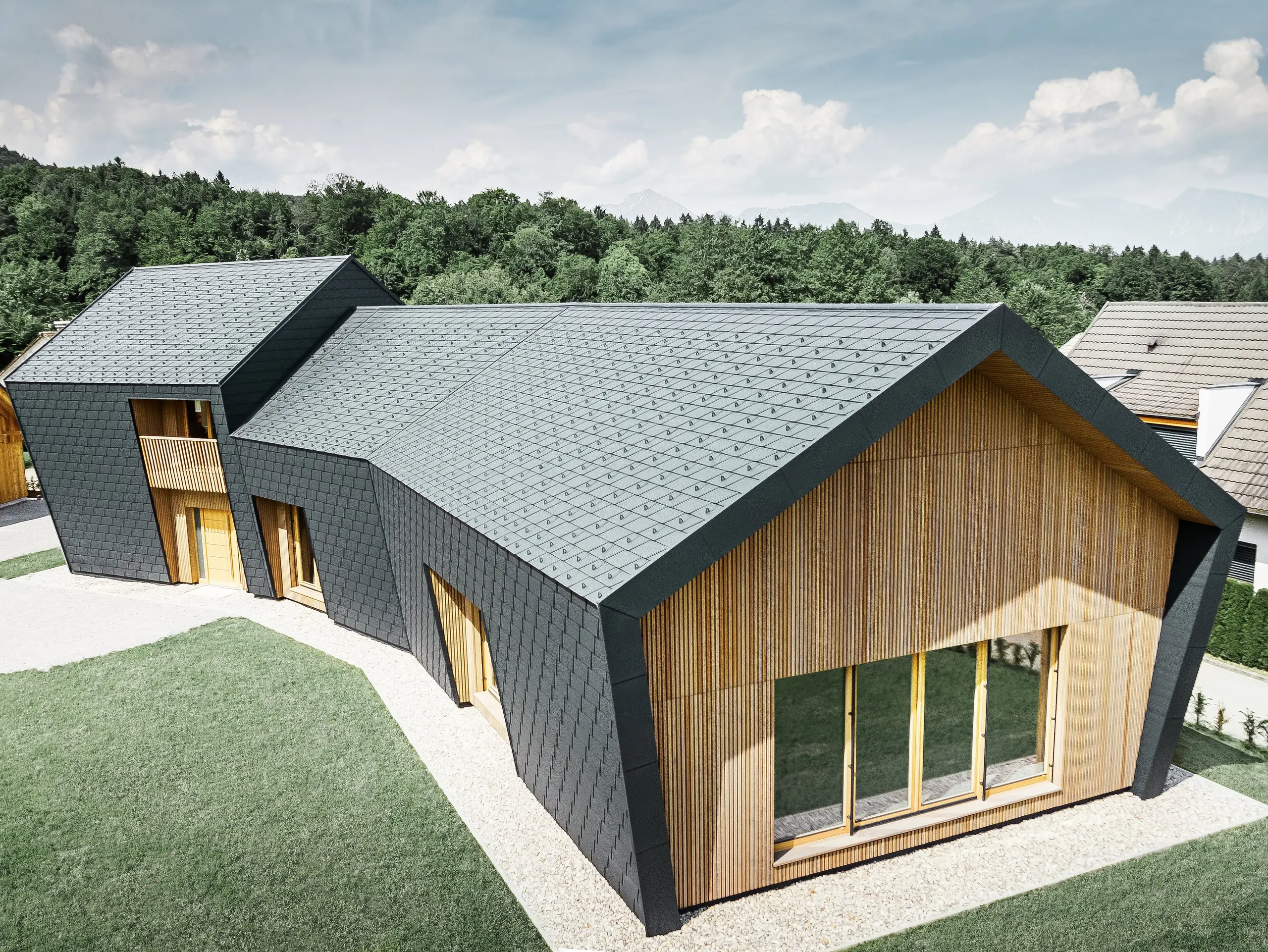

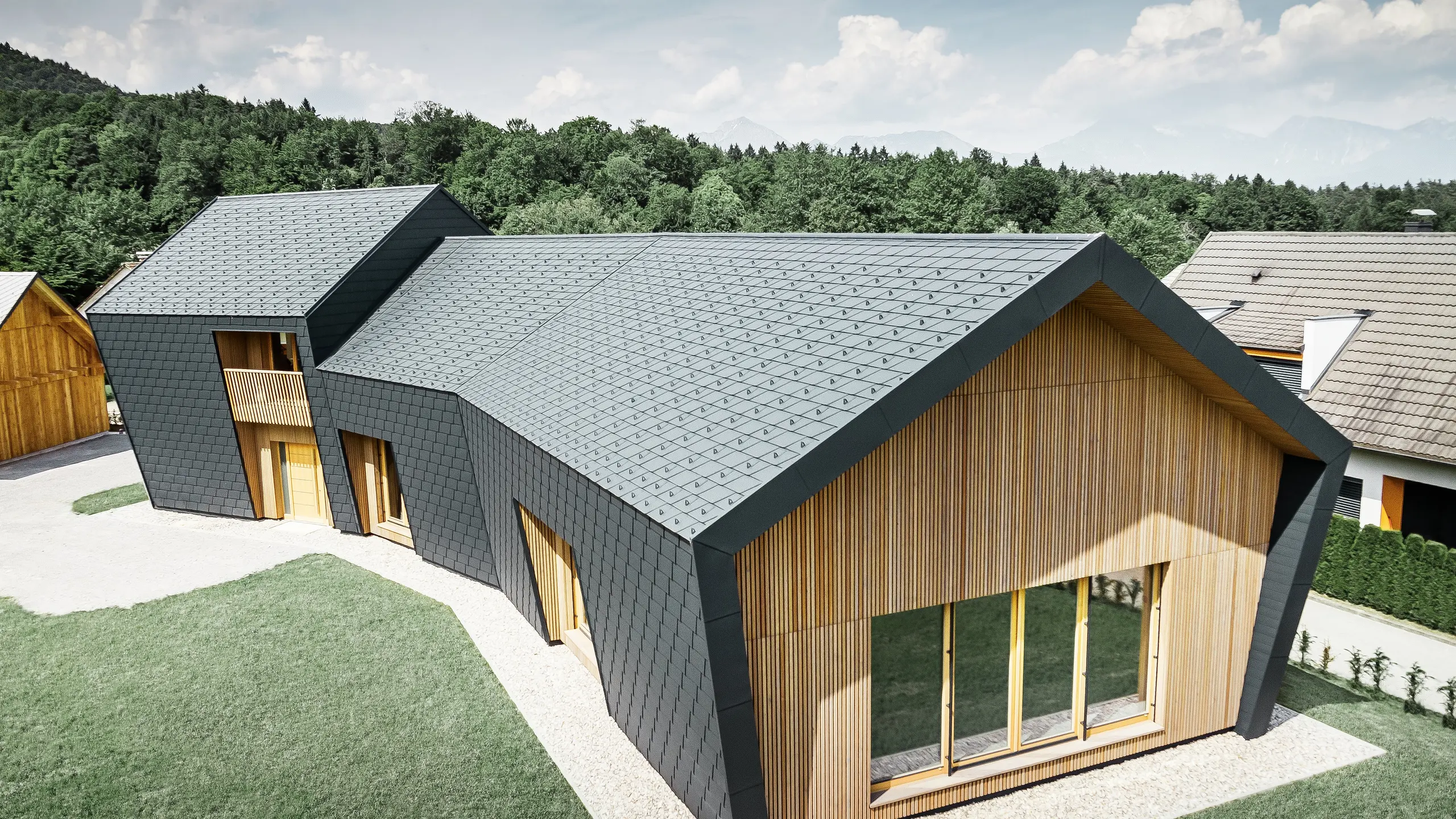

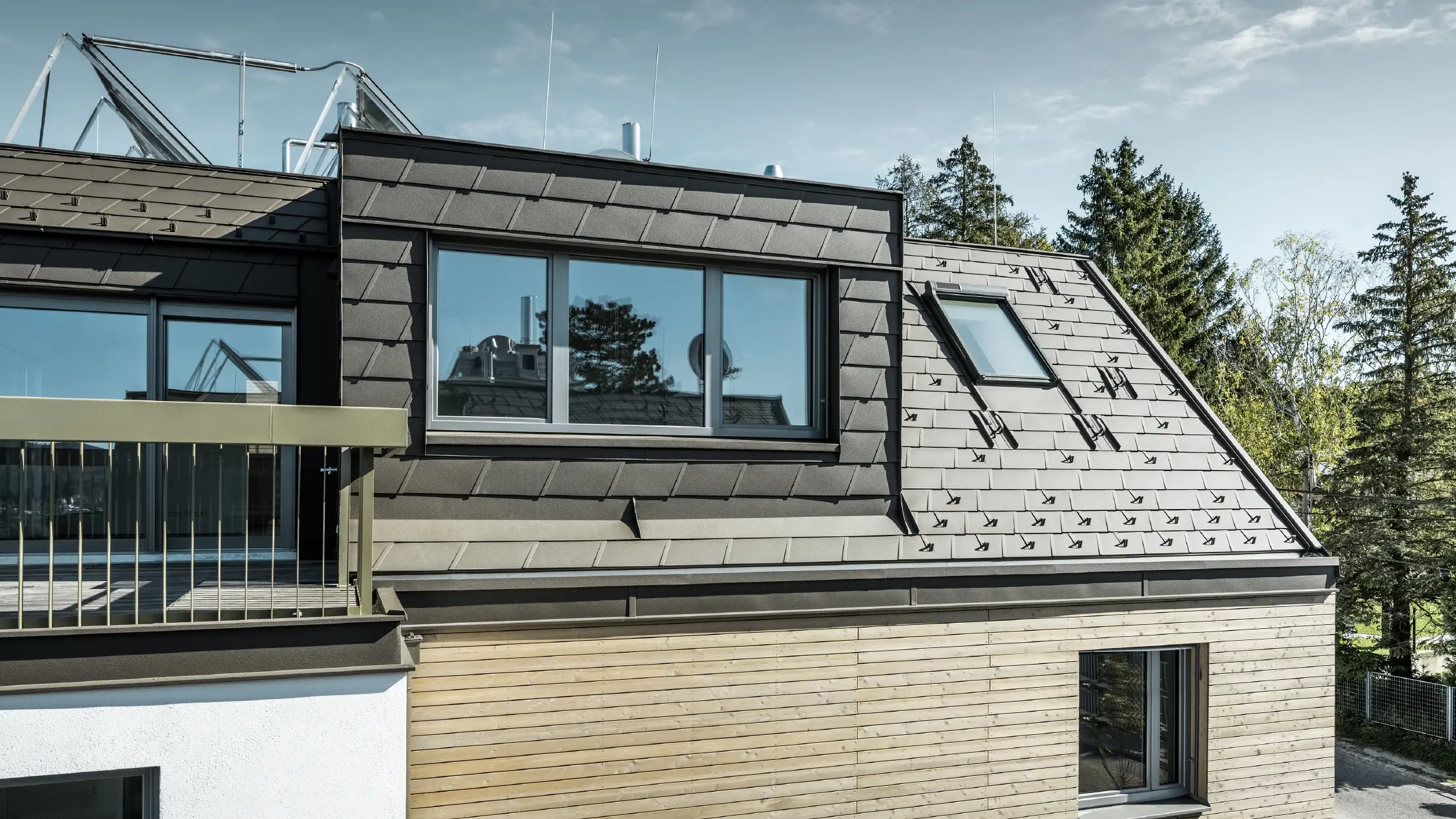

Veľké plochy na streche a fasáde pokryté strešným šindľom DS.19 vo farbe P.10 antracitová, na čelnej strane je fasáda obložená drevom

Výhody strešných šindľov PREFA DS.19

Ikona pre výhody

Pre každý projekt

od najmenších objektov až po veľký projekt

Ikona pre výhody

Moderný vzhľad a bohatý výber farieb v kvalite P.10

K dispozícii v početných štandardných farbách s povrchom Stucco, na požiadanie možnosť dodania aj v hladkom vyhotovení.

Ikona pre výhody

Záruka 40 rokov

Ikona pre výhody

Možnosť univerzálneho použitia

Možnosť pokládky na strechách so sklonom od 17 stupňov

Ikona pre výhody

Pre každý projekt

od najmenších objektov až po veľký projekt

Ikona pre výhody

Moderný vzhľad a bohatý výber farieb v kvalite P.10

K dispozícii v početných štandardných farbách s povrchom Stucco, na požiadanie možnosť dodania aj v hladkom vyhotovení.

Ikona pre výhody

Záruka 40 rokov

Ikona pre výhody

Možnosť univerzálneho použitia

Možnosť pokládky na strechách so sklonom od 17 stupňov

Tabuľka farieb strešných šindľov DS.19

Paleta farieb strešných šindľov PREFA DS.19 siaha od klasického tehlového vzhľadu cez moderné odtiene šedej až po prírodné hnedé odtiene. Ako štandardné farby máte k dispozícii nasledujúce farby strechy PREFA:

Prehľad farieb (10)

Farba

Označenie

~ RAL

01 Braun

P.10 hnedá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 čierna

9005

04 Ziegelrot

P.10 tehlovočervená

8004

05 Oxydrot

P.10 tmavočervená

3009

06 Moosgrün

P.10 machovozelená

6005

07 Hellgrau

P.10 svetlošedá

7005

11 Nussbraun

P.10 orieškovohnedá

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavošedá

7043

43 Steingrau

P.10 kamenná šedá

7031

Pozor

  • Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
  • Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry.
  • Prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
  • V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
  • Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.

Nechajte sa inšpirovať už zrealizovanými projektmi s použitím strešných šindľov PREFA DS.19

Bez ohľadu na to, či chcete zhotoviť novú strechu alebo zrekonštruovať starú strechu, v našej galérii referenčných objektov a galérii rekonštrukcií nájdete množstvo inšpiratívnych projektov s hliníkovými strešnými šindľami PREFA DS.19. Niektoré referenčné objekty PREFA si môžete hneď pozrieť aj tu:

Takisto by sa vám mohlo páčiť:: Klasický strešný šindeľ

Výnimočné silné stránky tohto mimoriadne ľahkého hliníkového strešného šindľa malého formátu sa prejavia tak na najmenších plochách, ako aj pri veľkých projektoch. Možno s ním optimálne realizovať nielen jednoduché nové pokládky striech, ale aj náročné projekty rekonštrukcií.

Máte ešte otázky týkajúce sa strešného šindľa DS.19?

Bolo by to príliš jednoduché, ak by sme vám tu mohli uviesť celkovú cenu alebo mohli povedať, že jedna falcovaná škridla alebo jeden fasádny šindeľ stoja xy €. Také ľahké to, žiaľ, nie je, lebo pri streche PREFA alebo fasáde PREFA je nutná dôkladná kalkulácia vykonaná našimi odbornými realizátormi striech.

Podľa normy EN 62305-3 slúžia kovové strechy ako prirodzená súčasť systému ochrany pred bleskom. Hladké krytinové pásy PREFA sú preto prípustné ako prirodzená súčasť zachytávacej sústavy a maloformátové krytiny PREFA ako prirodzená zvodová sústava v systéme ochrany pred bleskom (osadenie prídavnej zachytávacej sústavy a zapojenie na uzemnenie).

Falcované škridle, strešné šindle a strešné šablóny, strešné panely FX.12 PREFA sa na základe svojej nízkej hmotnosti vynikajúco hodia na prekrytie starých striech. Montáž na existujúci strešný základ, ako sú napríklad bitúmenové šindle alebo pásy, je možné zrealizovať rýchlo. Aby bolo prekrytie možné, musí byť podkonštrukcia intaktná, strecha musí mať správny sklon a musia byť splnené stavebno-fyzikálne predpoklady!

Menšie krúpy nemôžu streche PREFA s povrchom stucco uškodiť. Pri krupobití s extrémne veľkými krúpami nie je možné vylúčiť funkčné poškodenie strechy, rovnako ako pri všetkých strešných materiáloch. Prerazenie strechy PREFA je však možné vylúčiť s pravdepodobnosťou hraničiacou s istotou dokonca aj pri najextrémnejších podmienkach krupobitia.

Koróziou sa nazýva degradácia kovov chemickými alebo elektrochemickými reakciami s okolím. Najznámejšou formou korózie je hrdza na povrchu ocele.

Tip od odborníka: Vďaka protihlukovým pásom je strešný šindeľ DS.19 tichší

Hliníkové strechy sú tichšie ako ich povesť. Každý človek vníma hluk inak. Aby sa emisie hluku udržali na čo najnižšej úrovni, je strešný šindeľ DS.19 PREFA vybavený protihlukovým pásom (FD.TEC). Na dosiahnutie ešte väčšieho pohodlia bývania odporúčame dodatočne použiť hrubšiu separačnú vrstvu.

Technické informácie

Materiál:

hliník hrúbky 0,7 mm

Lícová strana

Coil Coating

Rubová strana:

Ochranný lak

Rozmer:

480 × 262 mm v krycej ploche

Hmotnosť:

1 m² = ca. 2,75 kg = 8 falcovaný strešný šindeľ DS.19

Sklon strechy:

od 17°

Kladenie:

od 17-25° je nutná separačná vrstva; v závislosti od zaťaženia strechy snehom 3,25 kN/m² (CH: referenčná výška 925 m) alebo na území kategórie 0, I alebo II je potrebná pokládka na celoplošné debnenie s bitumenovou separačnou vrstvou

Upevnenie:

1 PREFA príponka na šindeľ DS.19 = 8 príponiek na m²

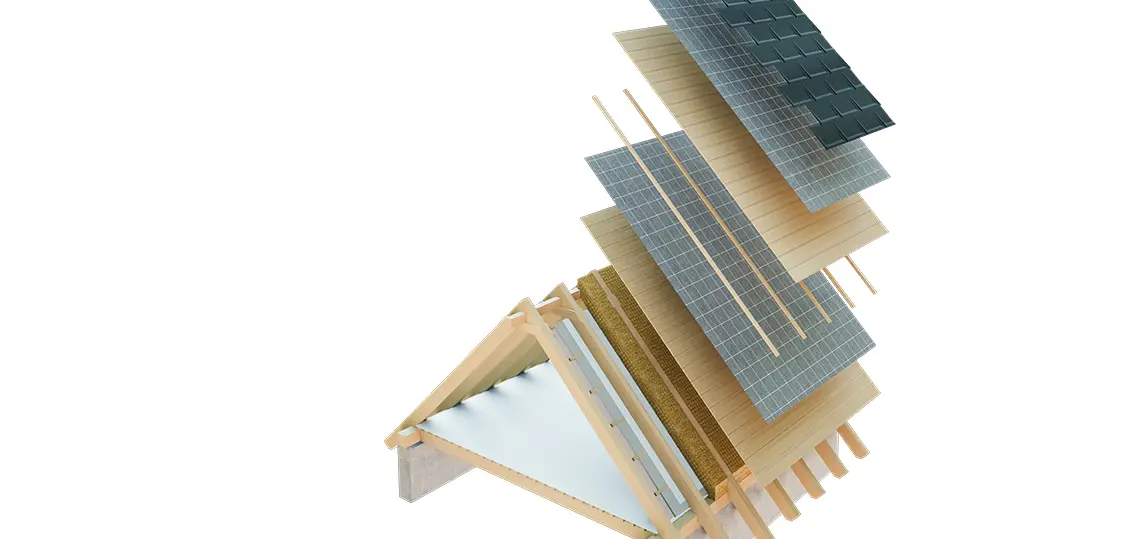

Skladba strechy

Hliníkové strechy PREFA sa zhotovujú s odvetrávanou spodnou konštrukciou, strešná krytina a tepelnoizolačná vrstva sú pritom od seba oddelené odvetrávaným medzipriestorom. Takto je napr. možné znovu odvádzať vzniknutý vodný kondenzát.

Strešný plášť býva väčšinou odvetrávaný tak, ako možno vidieť na prvom obrázku. Môže však byť odvetrávaný aj celý podkrovný priestor (obrázok vpravo).

Plánovanie a aplikácia

Naši klampiari a architekti tu nájdu na stiahnutie texty pre výberové konania ako aj detaily k strešným šindľom DS.19. Návody na pokládku a tipy pre pokládku strešnej krytiny, príručku pre plánovanie a informačný formulár pre strechy nájdu naši partneri pre pokládku v sekcii Servis. (Len pre partnerské klampiarske a pokrývačské firmy – pripravte si svoje prístupové údaje. Nemáte ešte prístupové údaje? V takomto prípade sa obráťte na svojho príslušného odborného poradcu.)

Zvláštne upozornenie pre naše architektonické a projekčné kancelárie: 3D a BIM údaje ako aj textúry našich výrobkov nájdete okrem toho tu: digitálne plánovanie

Príslušenstvo pre strešný šindeľ DS.19

Tu nájdete zoznam s vhodným príslušenstvom pre strešné šindle DS.19, od okrajového podkladového pásu a vetracieho pásu po zachytávače snehu, lávky a olemovania strešných okien.

Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku.

PREFA Passschindel DS.19

Pásový šindeľ ds.19

245 × 262 mm, pozor: Nevhodné pre kompletné pokrytie strechy, ale len ako doplnok pre bočné napojenia na stenu pri strešných šindľoch DS.19.

Patentovaná príponka

pre falcovanú škridlu, strešný šindeľ a strešný šindeľ DS.19; materiál: prírodná zliatina hliníka

Podkladový pás pre strešný šindeľ, strešný šindeľ DS.19, strešnú šablónu, strešný panel R.16 a FX.12.

1800 × 158 × 1,00 mm, preddierovaný

Odvetrávací hrebenáč jet-lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm; Samonosný odvetrávací hrebenáč Jet-Lüfter na vetranie striech.

Odvetrávací hrebenáč, na začiatok alebo na ukončenie hrebeňa

-

Hrebenáč na hrebeň a nárožie

500 × 1,00 mm

Hrebenáč na začiatok alebo ukončenie hrebeňa resp. Nárožia

-

Záveterná lišta

95 × 2.000 × 0,70 mm, záveterná lišta s príponkovým – fixačným pásom

Bezpečnostné úžľabie

3.000 mm, na hranách s dvojitou drážkou

Ochranná mriežka proti vtákom

125 × 2.000 × 0,7 mm, s kruhovými otvormi: Ø 5/7 mm

VETRACÍ PÁS

so štvorcovým dierovaním 6 mm, vo farbách hnedá/antracitová a svetlošedá/svetlosivá, rozmery: 1,00 × 250 mm a 1,00 × 333 mm

Odkvapový plech

230 × 2.000 × 0,70 mm

Zachytávač snehu pre R.16, FX.12 A DS.19

-

Systémový rúrkový zachytávač snehu

3 otvory pre vkladací profil

XL Systémový rúrkový zachytávač snehu

s 5 otvormi pre vkladacie profily, optimálne pre PV-strešné zariadenia

Rúrka zachytávača snehu profilovaná

3.000 mm; 25/25

Zachytávač ľadu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre systémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre XLsystémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solárny držiak s krytkou

dĺžka: 260 mm

Solárny držiak sunny

Vhodné pre všetky maloformátové krytiny a falcované systémy so stojatou drážkou PREFA.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solárny držiak fix

Fixná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solárny držiak Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.ario

Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Držiak horského zachytávača snehu

pre guľatinu s priemerom Ø 140 mm

Stúpací schodík

Možnosť prestavenia na sklon strechy 12°-60°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s jedným podstavcom

250 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s dvomi podstavcami

360 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑B.

Strešná lávka

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testovaná podľa EN 516-1-A a EN 516-1-B

Spojka na spojenie strešných lávok

-

Bezpečnostný strešný hák

Podľa EN 517 – B

Bezpečnostný strešný hák na podperách

Podľa EN 517 – B

Odvetrávacia tvarovka pre strešný šindeľ DS.19

480 × 262 mm, prierez vetracieho otvoru cca 30 cm²

Odvetrávacia tvarovka

Na upevnenie nitmi, Prierez vetracieho otvoru: cca 30 cm²

Kolmý odvetrávací prestup

Ø 100 mm, Sklon strechy: od 12°

Manžeta 100

Trvalo pružná rúrová manžeta EPDM na rúrové prestupy prechádzajúce záklopom s priemerom 100 až 130 mm.

Prestupový prvok pre strešný šindeľ DS.19

Na prestupy rúr s Ø 80 – 125 mm a sklony striech 17° až 35°.

Prestupový prvok pre napojenie drážkovaním

Na prestupy rúr s Ø 80 – 125 mm. Pre sklon strechy 12° až 52°.

Univerzálny prestupový prvok dvojdielny

Pre sklon strechy 12° - 52°; Na prestupy rúr s Ø 40 - 120 mm

Spevňovacia podložka pre strešnú šablónu 44 × 44 a strešný šindeľ DS.19

dĺžka: 680 mm, šírka: 125 mm

Lemovanie vario

šírka:: 120 – 600 mm, 600 – 1.020 mm, Variabilná dĺžka: 150 – 980 mm, Pre sklon strechy 12° – 55°

Povalové okno

-

Lemovania pre strešné okná roto & Série Roto-Q

k dispozici vo viacerých rozmeroch

Komínová strieška

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Príponka na vedenie bleskozvodu

Rozsah zopnutia: 2 – 8 mm. Uchytenie okrúhleho drôtu: ⌀ 8 mm.

ŠPeciálna lepiaca súprava

Obsah: 1 kartuša špeciálneho lepidla PREFA (290 ml), 1 nádobka adhézneho čistidla (60 ml), 1 brúsny papier, 1 čistiaca handrička, 2 adaptačné dýzy
