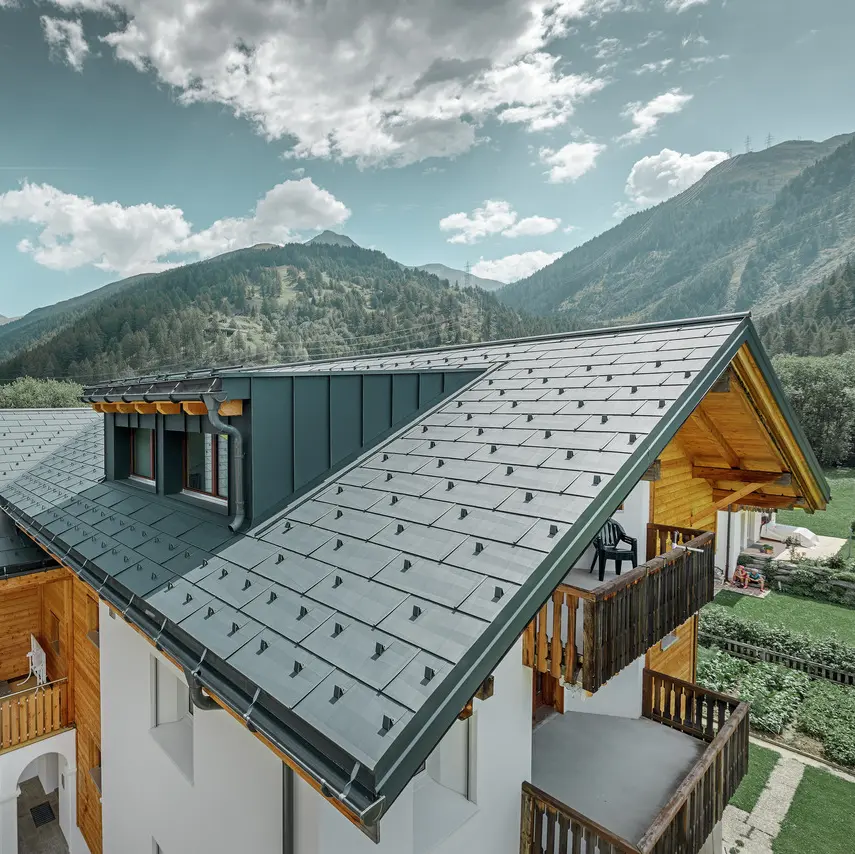

Rodinný dom vo vidieckom prostredí so strešnou krytinou PREFA v antracitovej farbe

Strešný panel FX.12

Oživujúce a s dlhou životnosťou: V závislosti od dopadu svetla vznikajú vďaka nepravidelným lomom jedinečné efekty.

+6
prečítať si viac

Chytrý dizajn sa stretáva s technickou rafinovanosťou! Pri PREFA strešnom paneli FX.12 ide o jedinečný strešný prvok, ktorý prostredníctvom svojich pozdĺžnych a priečnych lomov vytvára zvlášť futuristický povrchový dizajn. Vďaka nepravidelným lomom vzniká (podľa slnečného žiarenia) živá hra svetla a tieňa.

Lomy majú popri vzhľade podstatnú funkciu: Vystužujú panely a starajú sa o ešte väčšiu odolnosť. Ďalšou zvláštnosťou je kónická uhlová drážka, ktorá slúži na zachytenie vznikajúceho priečneho lomu.

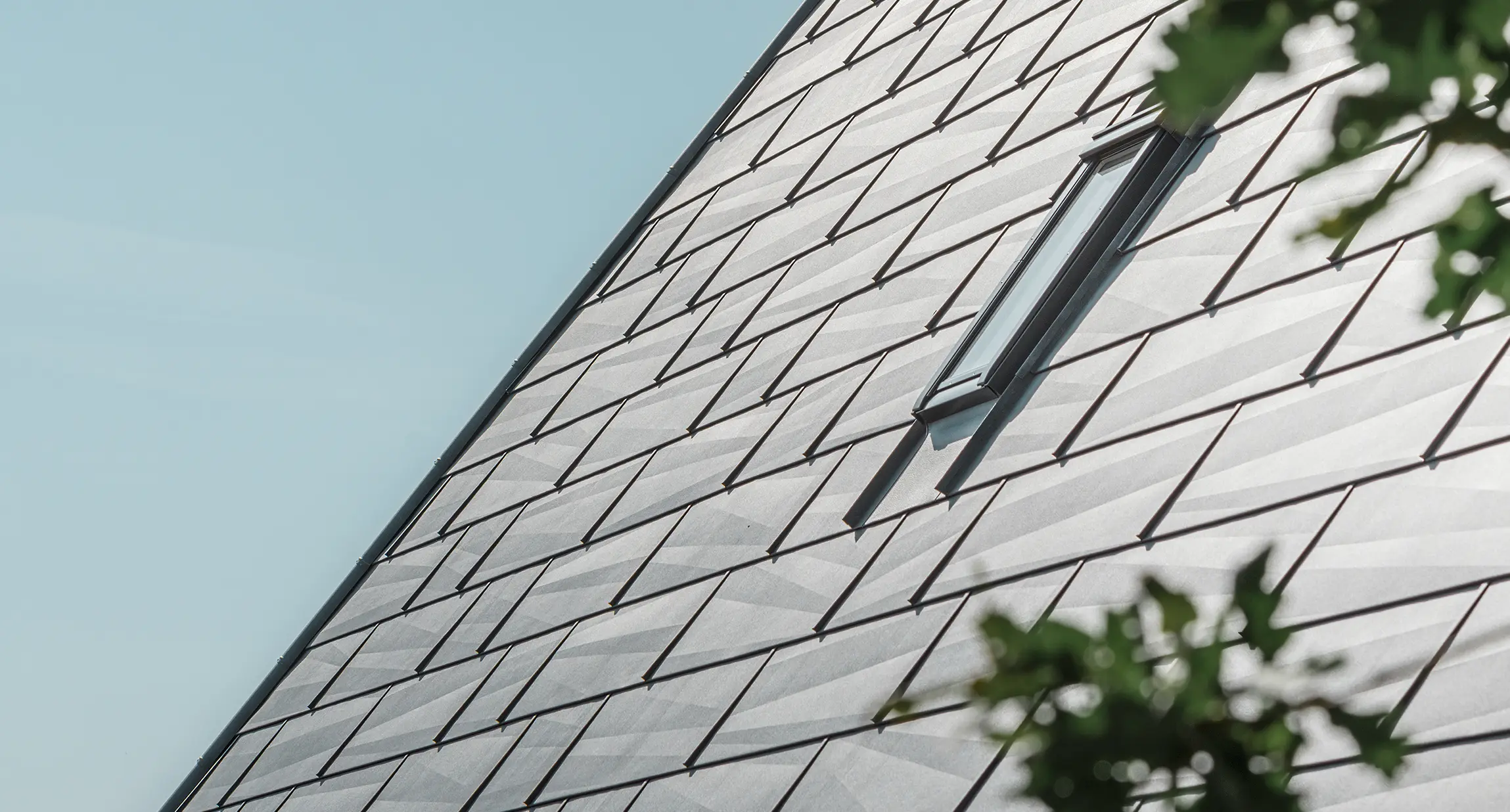

Záber zblízka na PREFA strešný panel FX.12 vo farbe P.10 kamenná šedá.

Výhody PREFA strešného panela FX.12

Ikona pre výhody

Veľký výber farieb

Dostupný v mnohých štandardných farbách

Ikona pre výhody

Viaceré konfiguračné možnosti

2 formáty (krátky a dlhý) a variabilný posun spojov pre nepravidelný vzhľad

Ikona pre výhody

Záruka 40 rokov

Ikona pre výhody

Veľký výber farieb

Dostupný v mnohých štandardných farbách

Ikona pre výhody

Viaceré konfiguračné možnosti

2 formáty (krátky a dlhý) a variabilný posun spojov pre nepravidelný vzhľad

Ikona pre výhody

Záruka 40 rokov

Ikona pre výhody

Jedinečný vzhľad a vysoká odolnosť

Nepravidelné lomy vytvárajú živú hru svetla a tieňa a navyše vystužujú panely.

Ikona pre výhody

Rýchla pokládka

Môže sa namontovať priamo na spodnú konštrukciu bez príponiek.

Ikona pre výhody

Jedinečný vzhľad a vysoká odolnosť

Nepravidelné lomy vytvárajú živú hru svetla a tieňa a navyše vystužujú panely.

Ikona pre výhody

Rýchla pokládka

Môže sa namontovať priamo na spodnú konštrukciu bez príponiek.

To uľahčuje život klampiarom.

Popri individuálnom vzhľade poskytuje FX.12 tiež ale mnohé praktické výhody v spracovaní – a vyhovuje tak všetkým požiadavkám moderného, ale tiež tradičného klampiarskeho remesla. Z dôvodu priamej montáže na integrovanej príponkovej lište je možné FX.12 namontovať extrémne rýchlo. Ďalej bude z dôvodu veľkého formátu potrebných iba niekoľko panelov, aby sa zakryl 1 m² plochy strechy.

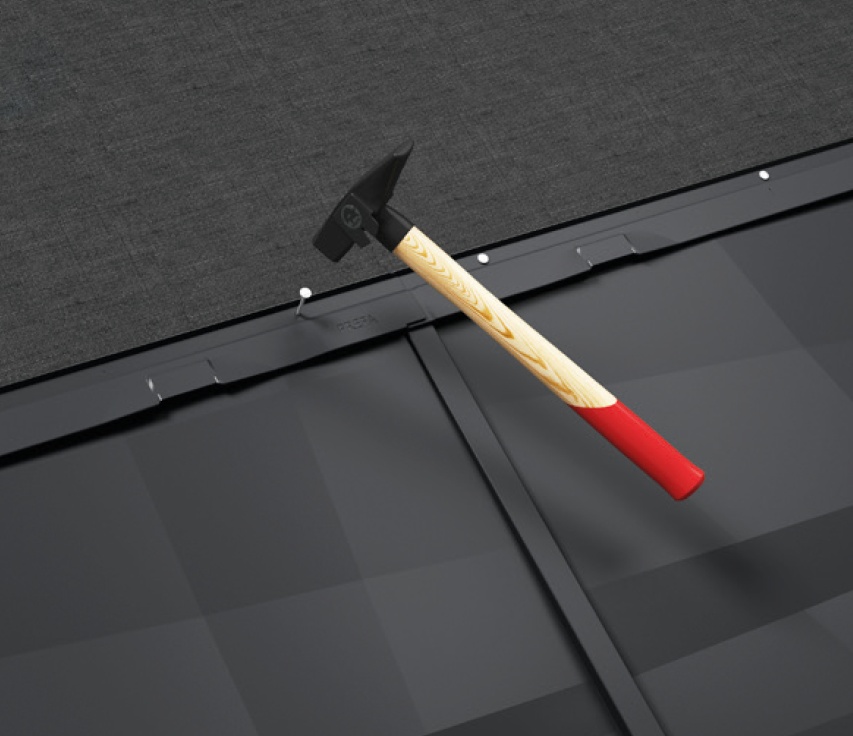

PREFA strešný panel FX.12 sa upevňuje na výrobku prostredníctvom príponkovej lišty pomocou klincov na spodnej konštrukcii.

Tip od odborníka: Protihlukové pásy robia PREFA strešný panel FX.12 tichším.

Hliníkové strechy sú tichšie ako ich povesť. Každý človek vníma hluk inak. Aby sa emisie hluku udržali na čo najnižšej úrovni, PREFA strešný panel FX.12 disponuje protihlukovým pásom (FD.TEC).

Tabuľka farieb PREFA strešného panela FX.12

Paleta farieb PREFA strešného panela FX.12 siaha od klasickej tehlovočervenej cez moderné šedé tieňovania až po hnedé odtiene. Ako štandardné farby máte k dispozícii nasledujúce farby strechy PREFA:

Prehľad farieb (10)

Farba

Označenie

~ RAL

01 Braun

P.10 hnedá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 čierna

9005

04 Ziegelrot

P.10 tehlovočervená

8004

05 Oxydrot

P.10 tmavočervená

3009

06 Moosgrün

P.10 machovozelená

6005

07 Hellgrau

P.10 svetlošedá

7005

11 Nussbraun

P.10 orieškovohnedá

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavošedá

7043

43 Steingrau

P.10 kamenná šedá

7031

Pozor

  • Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
  • Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. PREFA Siding Farby P.10 kamenná šedá, P.10 pieskovohnedá, P.10 patina zelená, dub prírodný, patina šedá, vlašský orech hnedý a dub béžovosivý navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
  • Zvitky a plechy prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
  • V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
  • Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.

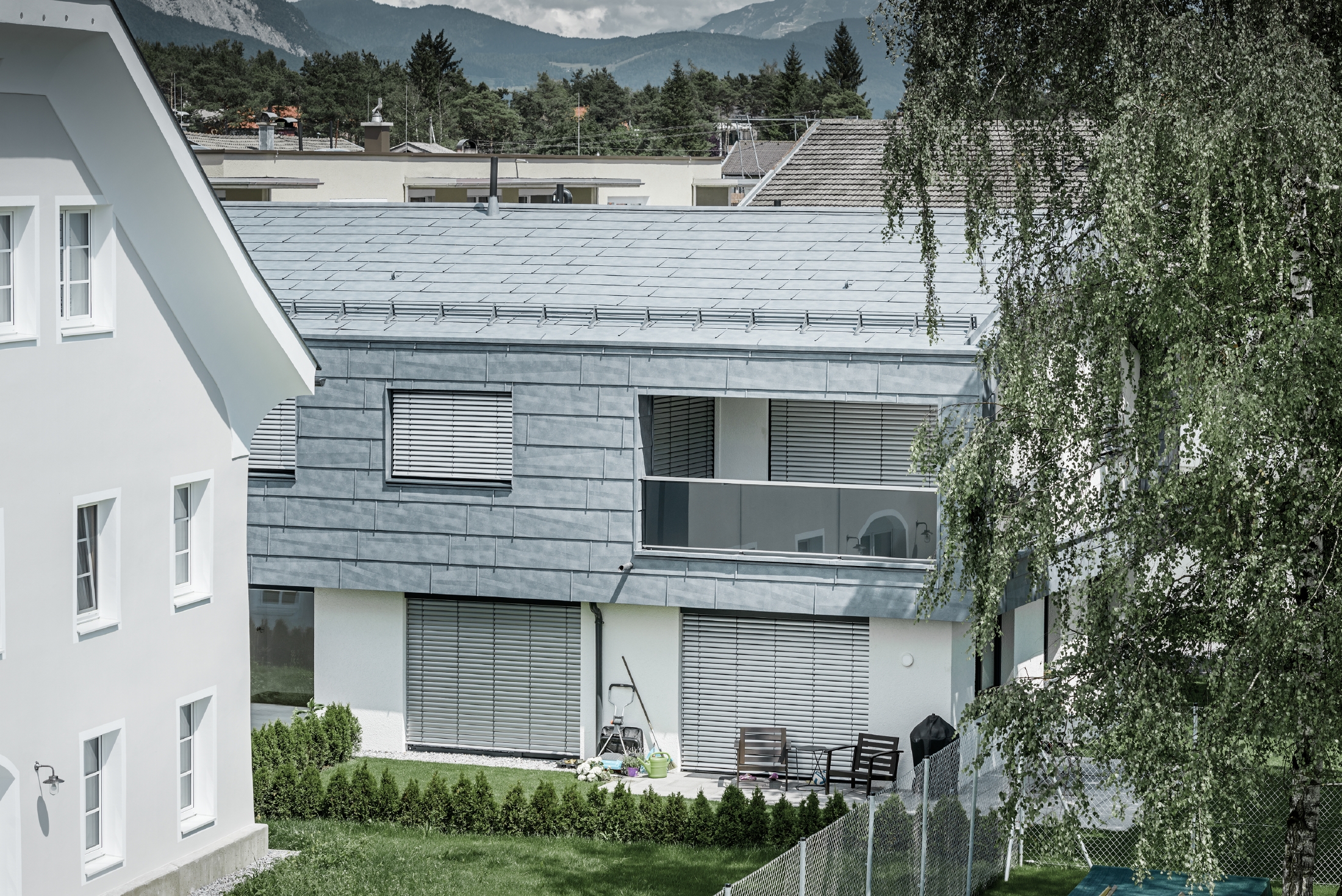

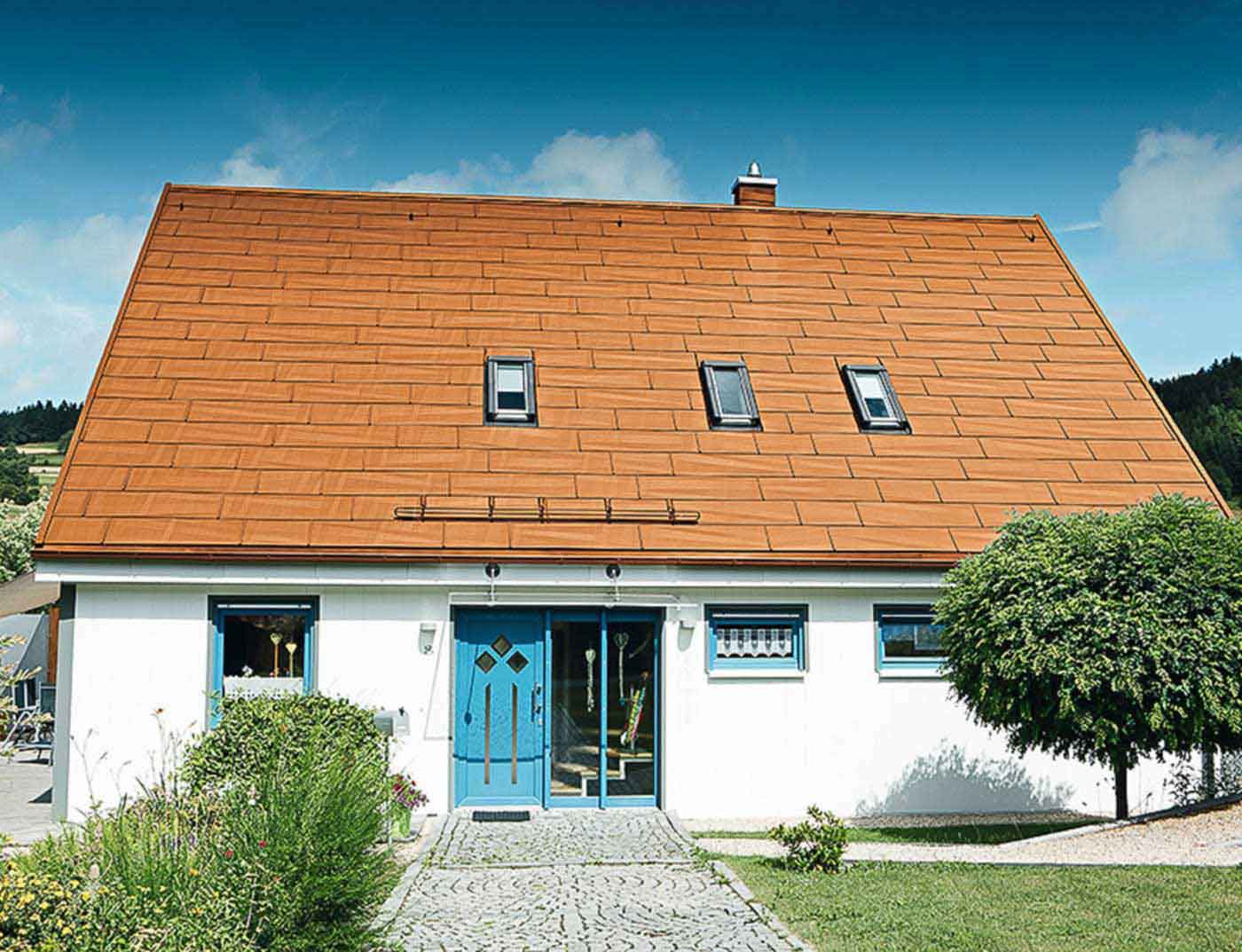

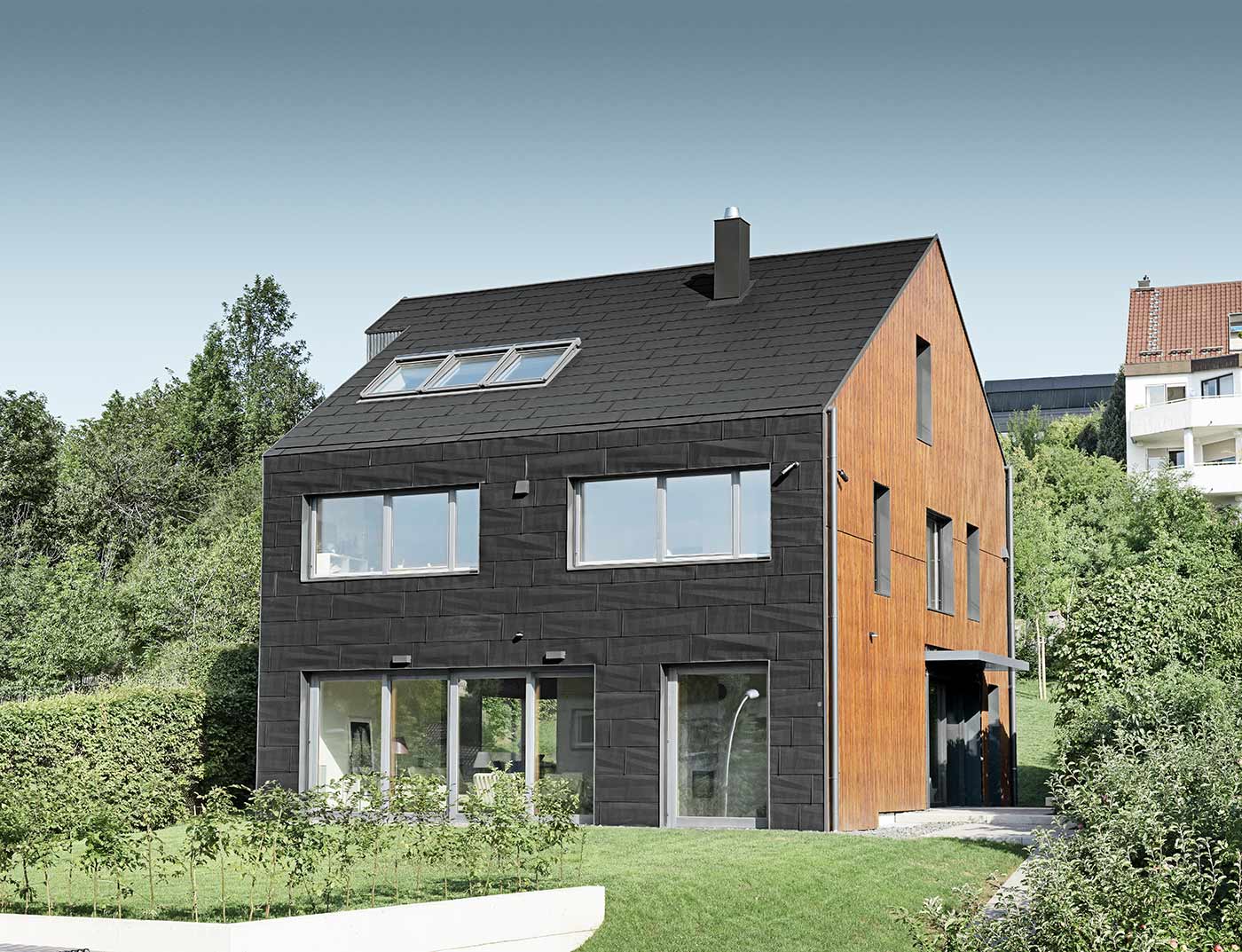

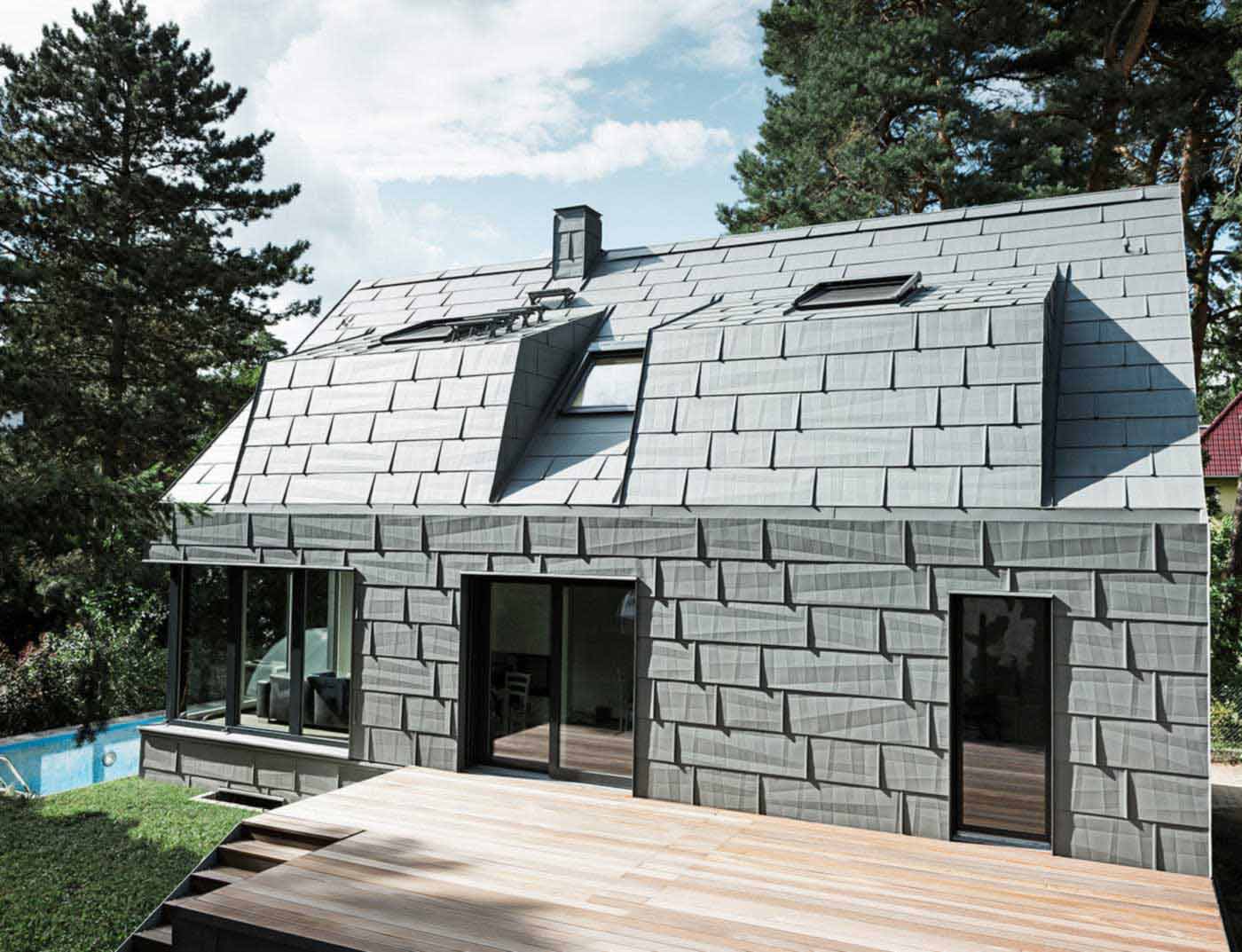

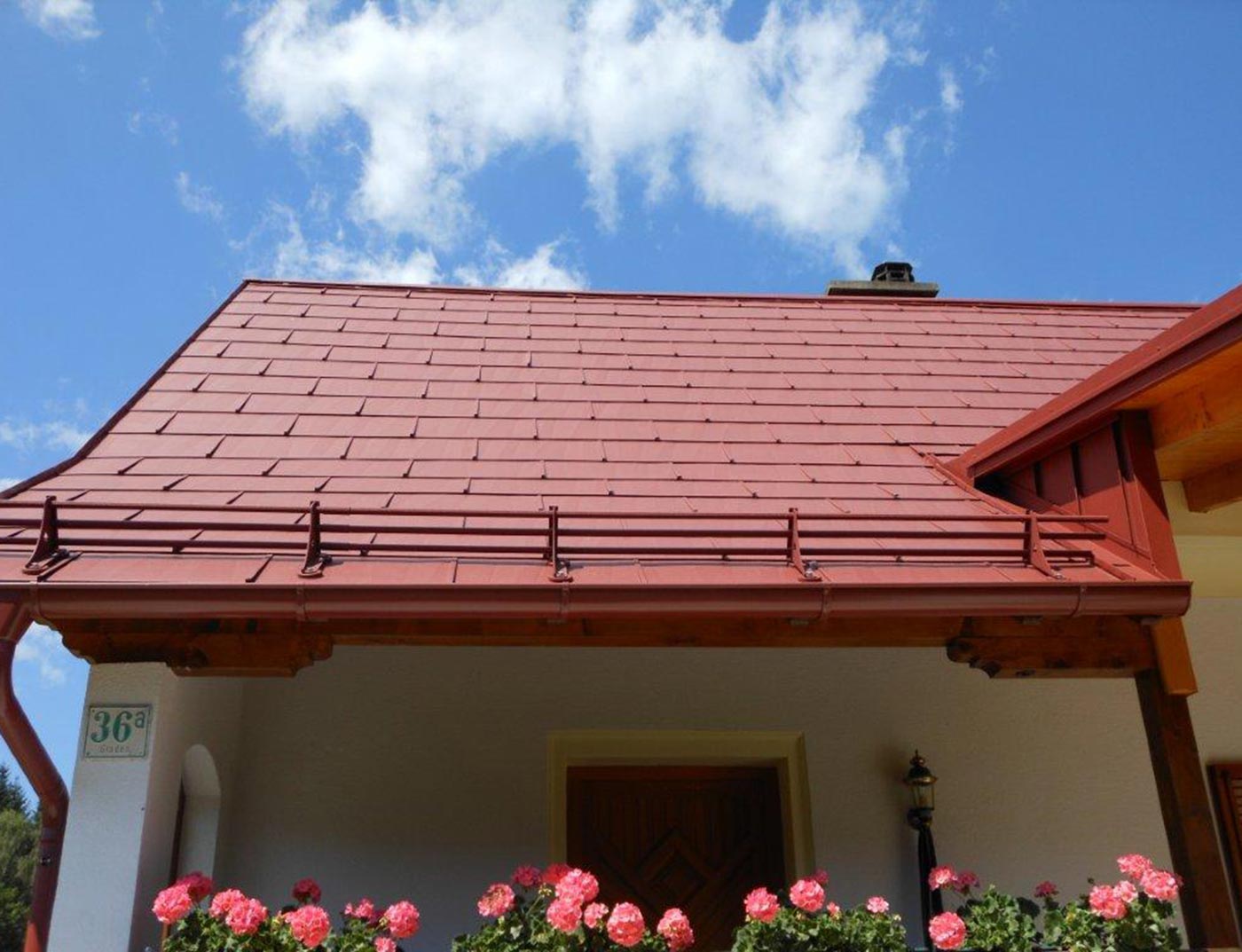

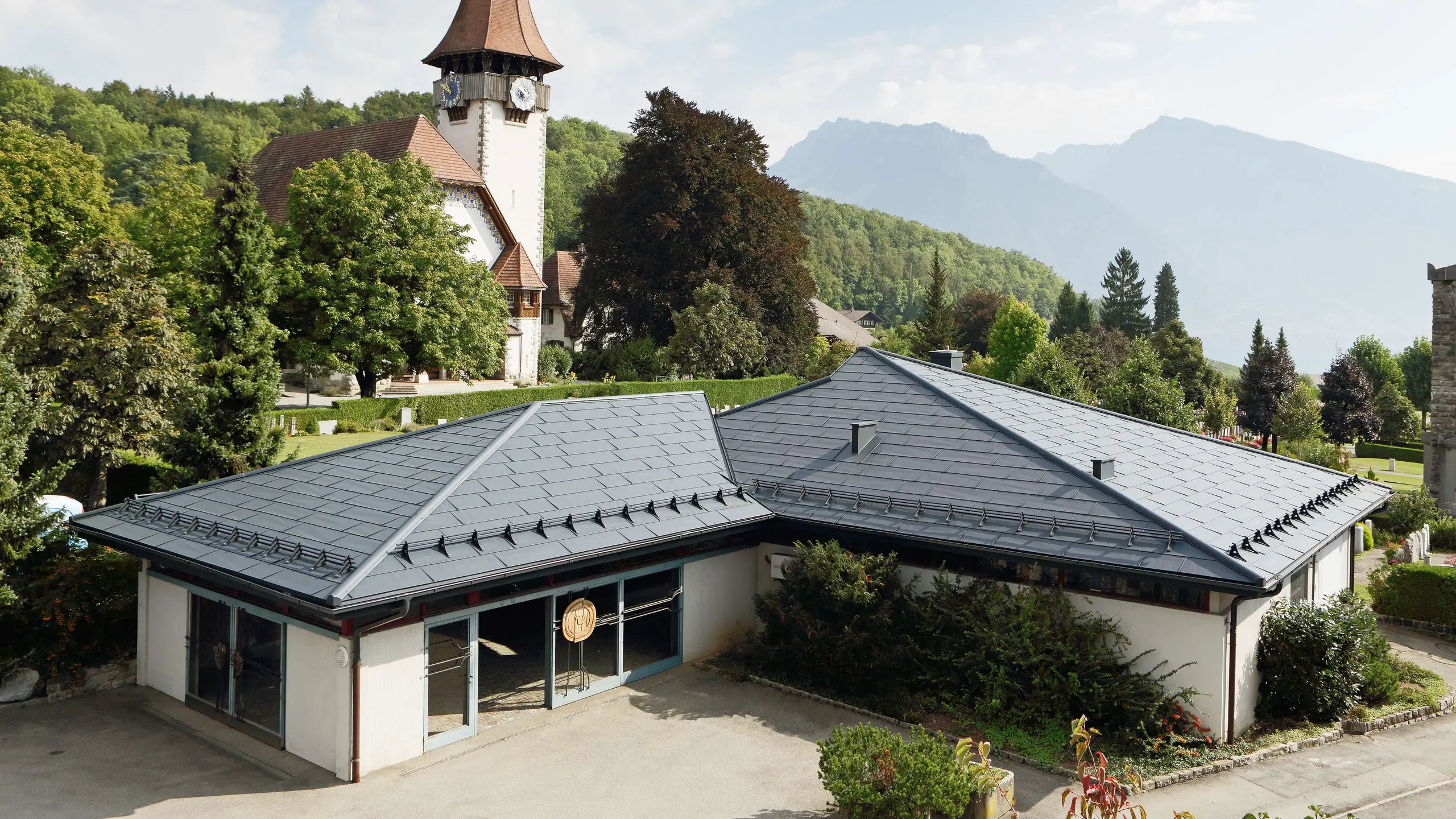

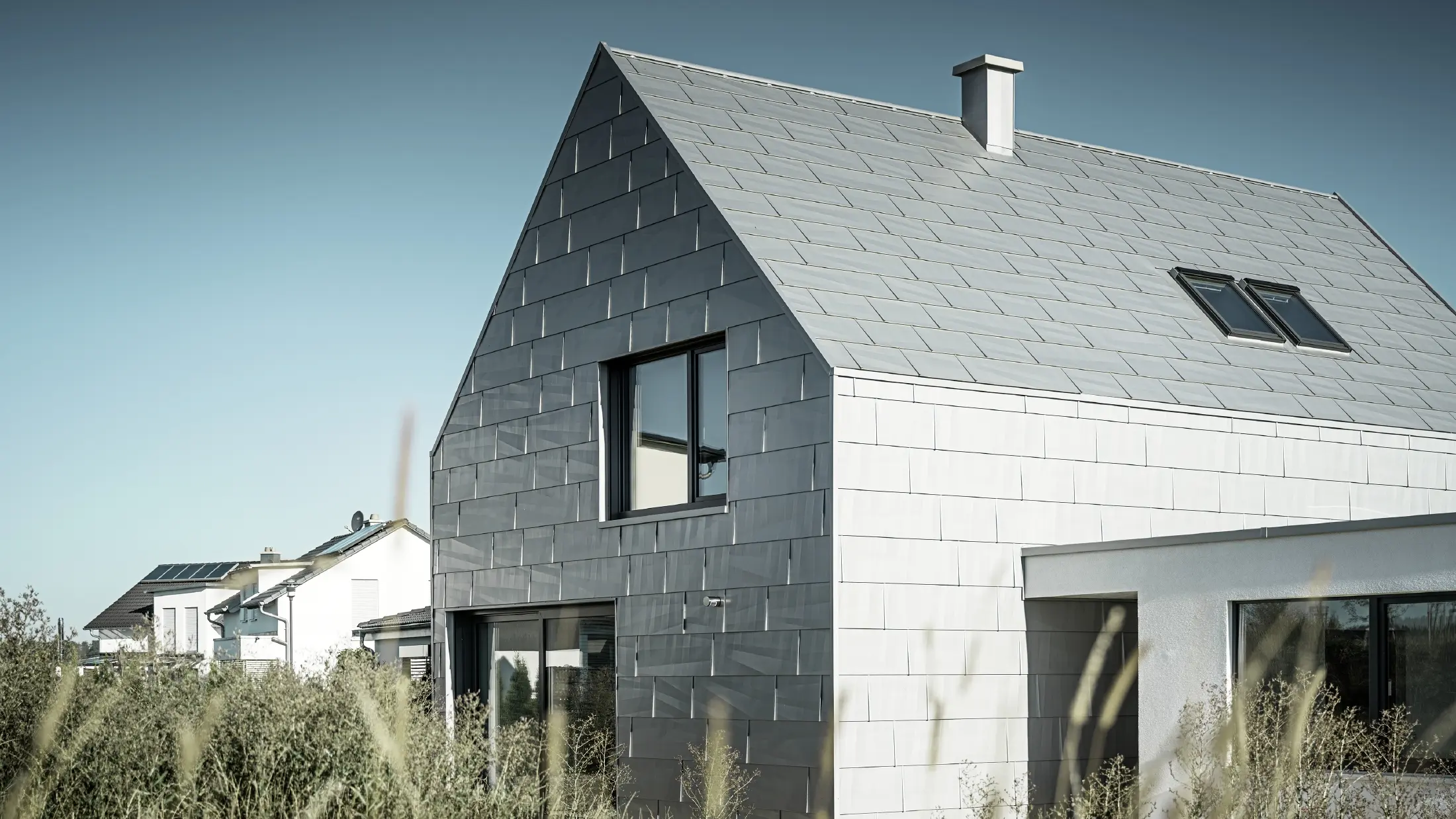

Nechajte sa inšpirovať už zrealizovanými referenčnými objektmi.

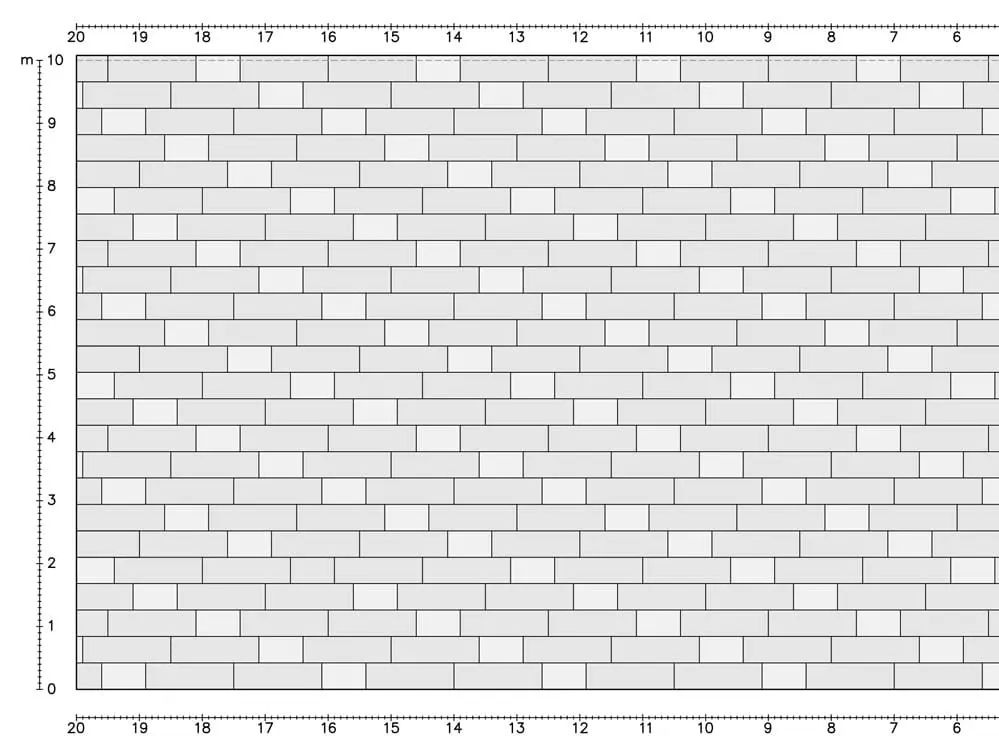

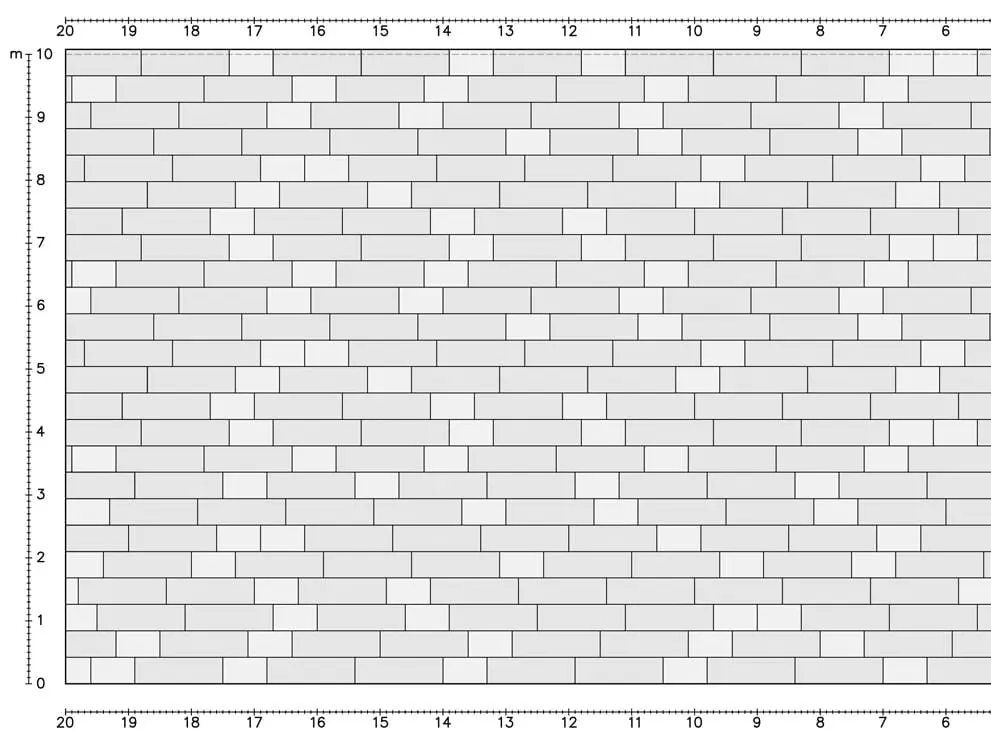

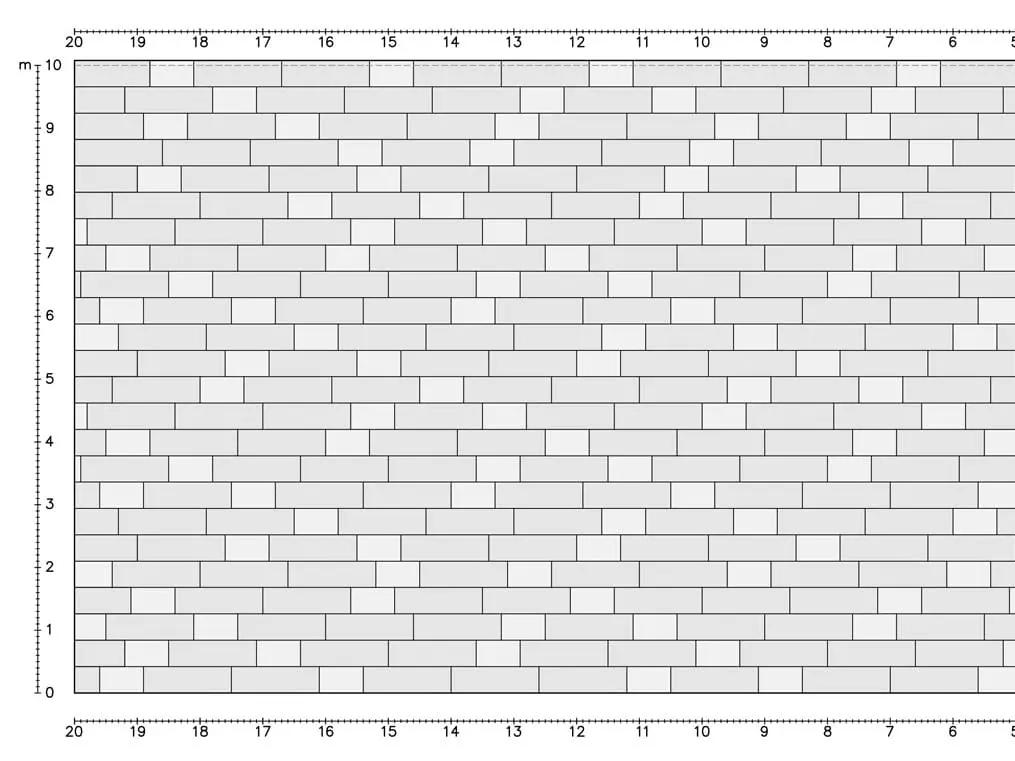

Nielen nepravidelné lomy a tým vznikajúce svetelné efekty sa starajú o optické vrcholy. Tiež vďaka dvom rozličným formátom panelov (krátky a dlhý) existuje možnosť navyše zvýrazniť vzhľad strechy. Vypracovali sme pre vás tri príklady pokládky pre strešný panel FX.12 – samozrejme sú možné aj ďalšie varianty.

Teda je jedno, či chcete strechu pokryť nanovo alebo zrekonštruovať vašu starú strechu, v našej galérii referenčných objektov a galérii rekonštrukcií nájdete množstvo inšpiratívnych projektov s hliníkovými panelmi od firmy PREFA. Niektoré si môžete hneď pozrieť aj tu:

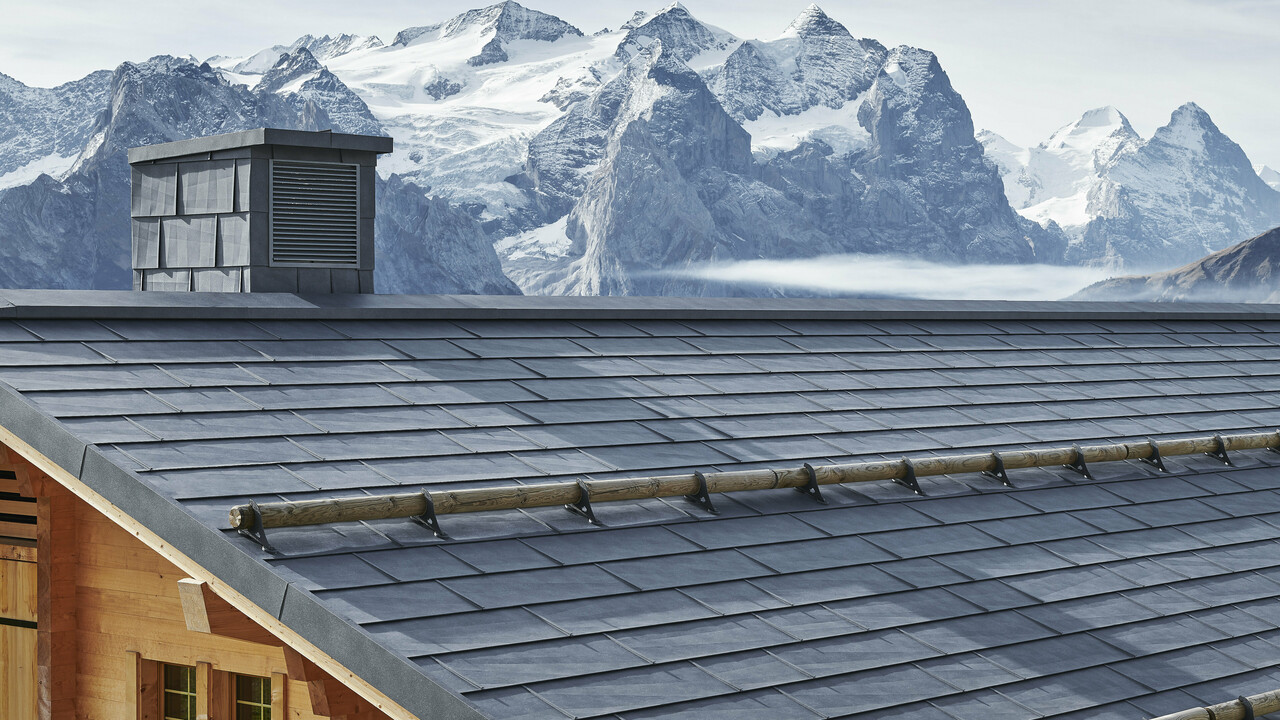

Hotel Reuti a horská reštaurácia Käserstatt boli postavené s množstvom dreva a kameňa. Pre konateľa horských dráh Meiringen-Hasliberg, Hanspetera Wengera sú tieto dve novostavby v regióne zvlášť dôležité a poveril tým architektonickú kanceláriu Amstutz Abplanalp Birri z Meiringenu a architekta Josta Zumsteina. Kvalitné produkty PREFA dokážu čeliť takýmto podmienkam a budovu chránia pred poškodením.

Pri Käserstatte, vo výške 1850 metrov nad morom, môžu niekedy napadnúť až tri metre snehu a vietor môže dosahovať rýchlosť 150 kilometrov za hodinu.

Hanspeter Wenger

Máte ešte otázky týkajúce sa PREFA strešného panela FX.12?

Bolo by to príliš jednoduché, ak by sme vám tu mohli uviesť celkovú cenu alebo mohli povedať, že jedna falcovaná škridla alebo jeden fasádny šindeľ stoja xy €. Také ľahké to, žiaľ, nie je, lebo pri streche PREFA alebo fasáde PREFA je nutná dôkladná kalkulácia vykonaná našimi odbornými realizátormi striech.

Zrejme žiadne iné počasie nás tak neovplyvňuje a súčasne nevzbudzuje v nás taký rešpekt ako búrka. Aby sme mohli sledovať prírodné divadlo bleskov a hromov bez nepríjemných pocitov, musí byť náš dom dobre chránený.

Falcované škridle, strešné šindle a strešné šablóny, strešné panely FX.12 PREFA sa na základe svojej nízkej hmotnosti vynikajúco hodia na prekrytie starých striech. Montáž na existujúci strešný základ, ako sú napríklad bitúmenové šindle alebo pásy, je možné zrealizovať rýchlo. Aby bolo prekrytie možné, musí byť podkonštrukcia intaktná, strecha musí mať správny sklon a musia byť splnené stavebno-fyzikálne predpoklady!

Pre prípad, ak by po krupobití nebola ovplyvnená funkcia strechy, ale dôjde k optickému znehodnoteniu krytiny vo forme drobných priehlbní, je vhodné pripoistiť strechu na poškodenie vzhľadu.

Koróziou sa nazýva degradácia kovov chemickými alebo elektrochemickými reakciami s okolím. Najznámejšou formou korózie je hrdza na povrchu ocele.

Technické informácie

Rozmer:

1400 × 420 mm (veľký panel) = 1,7 ks/m²
700 × 420 mm (malý panel) = 3,4 ks/m²

Materiál:

hliník hrúbky 0,7 mm

Lícová strana

Coil-Coating

Rubová strana:

Ochranný lak

Hmotnosť:

1 m² = ca. 2,4 kg -2,5 kg/m²

Sklon strechy:

od 17°

Kladenie:

len na celoplošné debnenie (s hrúbkou min. 24 mm)
do sklonu 25° je potrebná pokládka s bitumenovou separačnou vrstvou.

Upevnenie:

Pokládka bez PREFA príponiek! 3 klince na malý 5 klincov na veľký panel → 9 klincov na m² pri pomere 2:1 v kusoch prípadne 4:1 v plošnom pomere (veľký:malý)

Hliníkové strechy PREFA sa zhotovujú s odvetrávanou spodnou konštrukciou, strešná krytina a tepelnoizolačná vrstva sú pritom od seba oddelené odvetrávaným medzipriestorom. Možno tak napr. znovu odvádzať vzniknutú skondenzovanú vodu.

Strešná skladba je väčšinou odvetraná tak, ako možno vidieť na prvom obrázku. Avšak odvetrávané môže byť aj celé podkrovie (druhý obrázok).

Plánovanie a použitie

Naši klampiari a architekti tu nájdu na stiahnutie texty pre výberové konania, ako aj detaily k PREFA strešnému panelu FX.12. Návody a tipy na pokládku pre strechu, príručku plánovania, informačný formulár k strechám, ako aj množstvo videí o pokládke k panelom nájdu naši montážni partneri v sekcii Servis. (Len pre partnerské firmy – pripravte si svoje prístupové údaje. Nemáte ešte prístupové údaje? V tom prípade sa obráťte na svojho príslušného odborného poradcu).

Špeciálne upozornenie pre naše architektonické a projekčné kancelárie: 3D a BIM údaje ako aj textúry našich výrobkov nájdete okrem toho tu: digitálne plánovanie

Príslušenstvo

V nasledujúcom texte nájdete zoznam s vhodným príslušenstvom k PREFA strešnému panelu FX.12 – od záveternej lišty a odvetrávacieho hrebenáča Jet-Lüfter cez bezpečnostné strešné prvky až po zachytávače snehu a strešnú lávku. Farebne zladené strešné žľaby a dažďové zvody nájdete v časti „Odvodňovacie systémy striech“. K sortimentu výrobkov PREFA patria aj fasádne systémy, protipovodňová ochrana alebo výrobky fotovoltických systémov.

Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku (iba pre obchodných partnerov).

Podkladový pás pre strešný šindeľ, strešný šindeľ DS.19, strešnú šablónu, strešný panel R.16 a FX.12.

1800 × 158 × 1,00 mm, preddierovaný

Odvetrávací hrebenáč jet-lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm; Samonosný odvetrávací hrebenáč Jet-Lüfter na vetranie striech.

Odvetrávací hrebenáč, na začiatok alebo na ukončenie hrebeňa

-

Hrebenáč na hrebeň a nárožie

500 × 1,00 mm

Hrebenáč na začiatok alebo ukončenie hrebeňa resp. Nárožia

-

Záveterná lišta

95 × 2.000 × 0,70 mm, záveterná lišta s príponkovým – fixačným pásom

Bezpečnostné úžľabie

3.000 mm, na hranách s dvojitou drážkou

Ochranná mriežka proti vtákom

125 × 2.000 × 0,7 mm, s kruhovými otvormi: Ø 5/7 mm

VETRACÍ PÁS

so štvorcovým dierovaním 6 mm, vo farbách hnedá/antracitová a svetlošedá/svetlosivá, rozmery: 1,00 × 250 mm a 1,00 × 333 mm

Odkvapový plech

230 × 2.000 × 0,70 mm

Zachytávač snehu pre R.16, FX.12 A DS.19

-

Systémový rúrkový zachytávač snehu

3 otvory pre vkladací profil

XL Systémový rúrkový zachytávač snehu

s 5 otvormi pre vkladacie profily, optimálne pre PV-strešné zariadenia

Rúrka zachytávača snehu profilovaná

3.000 mm; 25/25

Zachytávač ľadu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre systémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Ukončovací prvok pre XLsystémový rúrkový zachytávač snehu

pre profilovanú rúrku zachytávača snehu

Držiak horského zachytávača snehu

pre guľatinu s priemerom Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solárny držiak s krytkou

dĺžka: 260 mm

Solárny držiak sunny

Vhodné pre všetky maloformátové krytiny a falcované systémy so stojatou drážkou PREFA.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solárny držiak fix

Fixná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solárny držiak Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.ario

Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

Stúpací schodík

Možnosť prestavenia na sklon strechy 12°-60°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s jedným podstavcom

250 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑A.

Držiak strešnej lávky s dvomi podstavcami

360 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑B.

Strešná lávka

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testovaná podľa EN 516-1-A a EN 516-1-B

Spojka na spojenie strešných lávok

-

Bezpečnostný strešný hák

Podľa EN 517 – B

Bezpečnostný strešný hák na podperách

Podľa EN 517 – B

Odvetrávacia tvarovka pre strešný panel FX.12 (malý)

700 × 420 mm, prierez vetracieho otvoru cca 30 cm²

Odvetrávacia tvarovka pre strešný panel FX.12 (veľký)

1 400 × 420 mm, prierez vetracieho otvoru cca 60 cm²

Odvetrávacia tvarovka

Na upevnenie nitmi, Prierez vetracieho otvoru: cca 30 cm²

Kolmý odvetrávací prestup

Ø 100 mm, Sklon strechy: od 12°

Odvetrávacia rúra

Ø 100 mm, Ø 120 mm; Vrátane EPDM tesnenia a krycej manžety

Manžeta 100

Trvalo pružná rúrová manžeta EPDM na rúrové prestupy prechádzajúce záklopom s priemerom 100 až 130 mm.

Prestupový prvok pre R.16 a FX.12

Na prestupy rúr s Ø 80 – 125 mm a sklony striech 17° až 52°.

Prestupový prvok pre napojenie drážkovaním

Na prestupy rúr s Ø 80 – 125 mm. Pre sklon strechy 12° až 52°.

Univerzálny prestupový prvok dvojdielny

Pre sklon strechy 12° - 52°; Na prestupy rúr s Ø 40 - 120 mm

Spevňovacia podložka

dĺžka: 540 mm, šírka: 125 mm

Lemovanie vario

šírka:: 120 – 600 mm, 600 – 1.020 mm, Variabilná dĺžka: 150 – 980 mm, Pre sklon strechy 12° – 55°

Povalové okno

-

Lemovania pre strešné okná roto & Série Roto-Q

k dispozici vo viacerých rozmeroch

Lemovania pre strešné okná velux

k dispozici vo viacerých rozmeroch

Komínová strieška

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Príponka na vedenie bleskozvodu

Rozsah zopnutia: 2 – 8 mm. Uchytenie okrúhleho drôtu: ⌀ 8 mm.

ŠPeciálna lepiaca súprava

Obsah: 1 kartuša špeciálneho lepidla PREFA (290 ml), 1 nádobka adhézneho čistidla (60 ml), 1 brúsny papier, 1 čistiaca handrička, 2 adaptačné dýzy
