Šírky krytinových pásov

Upozornenie

V dôsledku odlišných národných predpisov nemožno túto kapitolu použiť pre Nemecko a Švajčiarsko. Pre ďalšie informácie kontaktujte, prosím, technické oddelenia príslušných krajín!

Pri pokládke krytín na stojatú drážku treba šírky krytinových pásov a rozostupy príponiek prispôsobiť zaťaženiu vetrom špecifickému pre danú lokalitu a objekt. PREFA vypracovala zjednodušené návrhy dimenzovania a uviedla ich vo forme tabuliek. Zjednodušené návrhy dimenzovania platia výlučne pre uzatvorené stavebné objekty a len pre strešný systém PREFALZ alebo FALZONAL® v kombinácii s pevnými a posuvnými príponkami PREFA a príslušnými upevňovacími prostriedkami (klince/skrutky) od spoločnosti PREFA, a pri pokládke na celoplošné debnenie s bitúmenovou separačnou vrstvou alebo vyšším normatívnym podstreším. Tabuľky sú zostavené v súlade s normou EN 1991-1-4. Kategóriu územia možno nájsť v norme EN 1991-1-4 a základnú rýchlosť vetra v národných dodatkoch k norme EN 1991-1-4. Časti striech boli optimalizované na dve časti a pomenované (R = okrajová časť, N = normálna časť). V okrajovej časti budov je zaťaženie vetrom najväčšie a treba jej venovať osobitnú pozornosť.

Výška budovy: najvyššia výška budovy (napr. hrebeň, pult)

Šírka krytinových pásov sa vypočíta zo šírky zvitku po odpočítaní strát na drážku:

Pri ručne zhotovených krytinových pásoch: ~80 mm (napr. 650 g ~570 mm / 500 g ~420 mm)
Pri použití profilovacieho stroja: ~ 70 mm (napr. 650 g ~ 580 mm/500 g ~ 430 mm)

Údaje maximálnej odporúčanej vzdialenosti drážok (falcov) [cm] v závislosti od kategórie územia, výšky budovy a základnej rýchlosti vetra. Hodnoty uvedené v tabuľke sú empirické hodnoty. Uvedené šírky krytinových pásov nezohľadňujú odrezky pri odrezaní zo štandardných šírok zvitkov.

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 50	58 \| 47	43 \| 43
≤ 0,39	≤ 25,0	58 \| 47	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 42	43 \| 26
≤ 0,56	≤ 30,0	43 \| 42	43 \| 35	43 \| 26

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 52	58 \| 49	58 \| 47
≤ 0,39	≤ 25,0	58 \| 49	58 \| 46	43 \| 43
≤ 0,47	≤ 27,5	58 \| 47	43 \| 43	43 \| 42
≤ 0,56	≤ 30,0	43 \| 43	43 \| 41	43 \| 34

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 58	58 \| 53	58 \| 50
≤ 0,39	≤ 25,0	58 \| 54	58 \| 50	58 \| 48
≤ 0,47	≤ 27,5	58 \| 51	58 \| 48	43 \| 43
≤ 0,56	≤ 30,0	58 \| 49	43 \| 43	43 \| 43

Upozornenie

Ak potrebujete pomoc s výpočtami pre objekty na exponovaných miestach, kontaktujte technické oddelenie PREFA na adrese office.sk@prefa.com (Slovensko) alebo technik.at@prefa.com (Rakúsko).

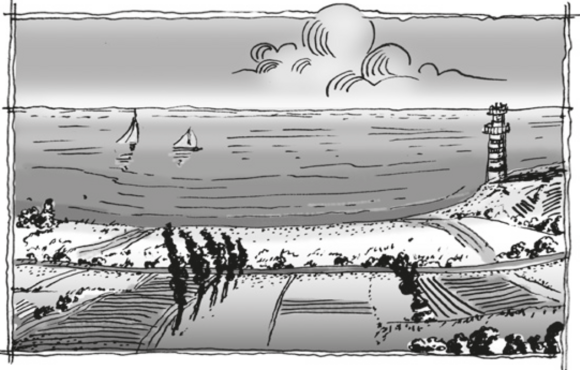

Kategória územia 0 – morské a pobrežné oblasti, ktoré sú vystavené vplyvu mora.

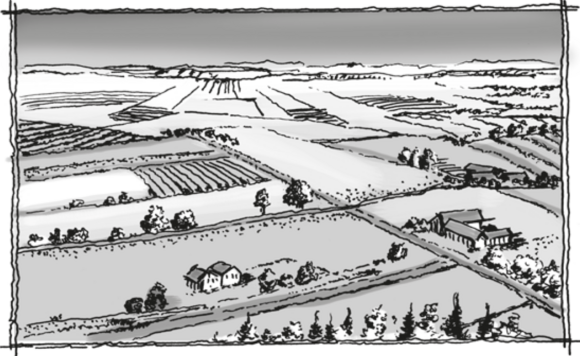

Kategória územia I – oblasti v okolí jazier a oblasti s nízkou vegetáciou a bez prekážok.

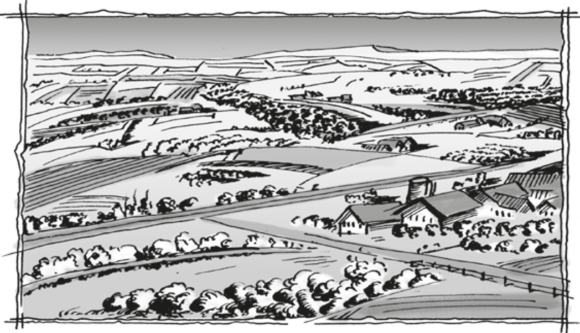

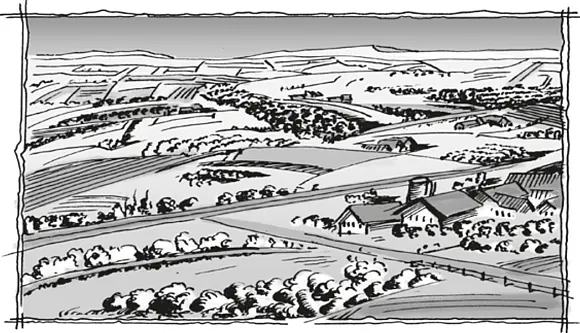

Kategória územia II – oblasti s nízkou vegetáciou, ako je tráva a jednotlivé prekážky (stromy, budovy) s rozostupom najmenej 20-násobku výšky prekážky.

Kategória územia III – oblasti so súvislejšou vegetáciou a zástavbou alebo s jednotlivými objektmi s rozostupom menším ako 20-násobok výšky prekážky (napr. dediny, predmestská zástavba, lesné oblasti).

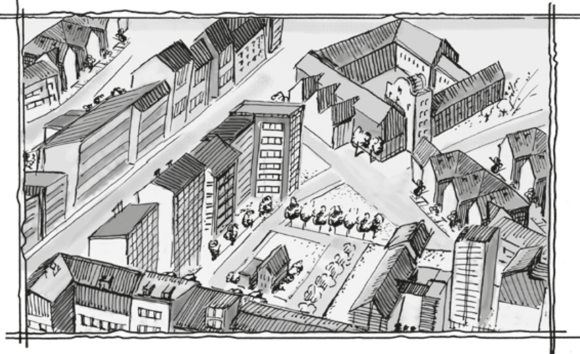

Kategória územia IV – oblasti, kde je viac ako 15 % povrchu zastavanej budovami s priemernou výškou 15 metrov.

Kategórie území podľa EN 1991-1-4

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 50	58 \| 47	43 \| 43
≤ 0,39	≤ 25,0	58 \| 47	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 42	43 \| 26
≤ 0,56	≤ 30,0	43 \| 42	43 \| 35	43 \| 26

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 52	58 \| 49	58 \| 47
≤ 0,39	≤ 25,0	58 \| 49	58 \| 46	43 \| 43
≤ 0,47	≤ 27,5	58 \| 47	43 \| 43	43 \| 42
≤ 0,56	≤ 30,0	43 \| 43	43 \| 41	43 \| 34

Tlak pri základnej rýchlosti vetra [kN/m²]	Základná rýchlosť vetra[m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 58	58 \| 53	58 \| 50
≤ 0,39	≤ 25,0	58 \| 54	58 \| 50	58 \| 48
≤ 0,47	≤ 27,5	58 \| 51	58 \| 48	43 \| 43
≤ 0,56	≤ 30,0	58 \| 49	43 \| 43	43 \| 43

Šírky krytinových pásov

Zjednodušený návrh maximálnej šírky KRYTINOVÝCH PÁSOV [cm]

Poznámka
