Protisnehová ochrana

Protisnehová ochrana (napr. svorky rúrok zachytávača snehu vrát. prestupujúcich rúrok a zachytávača ľadu) spravidla zabraňuje zosunutiu snehu a ľadu. Absolútna protisnehová a protilavínová ochrana nie je možná! Nemožno zamedziť zaťaženiu snehovými závejmi a vytváraniu snehových previsov. V prípade ohrozenia musí majiteľ odstrániť hromady snehu priamo na stavbe.

Pri krytinách na stojatú drážku sa protisnehová ochrana realizuje pomocou svoriek rúrok zachytávača snehu vrát. prestupujúcich rúrok a zachytávača ľadu. Počet nevyhnutných radov protisnehovej ochrany treba vypočítať v závislosti od objektu a miestnych podmienok.

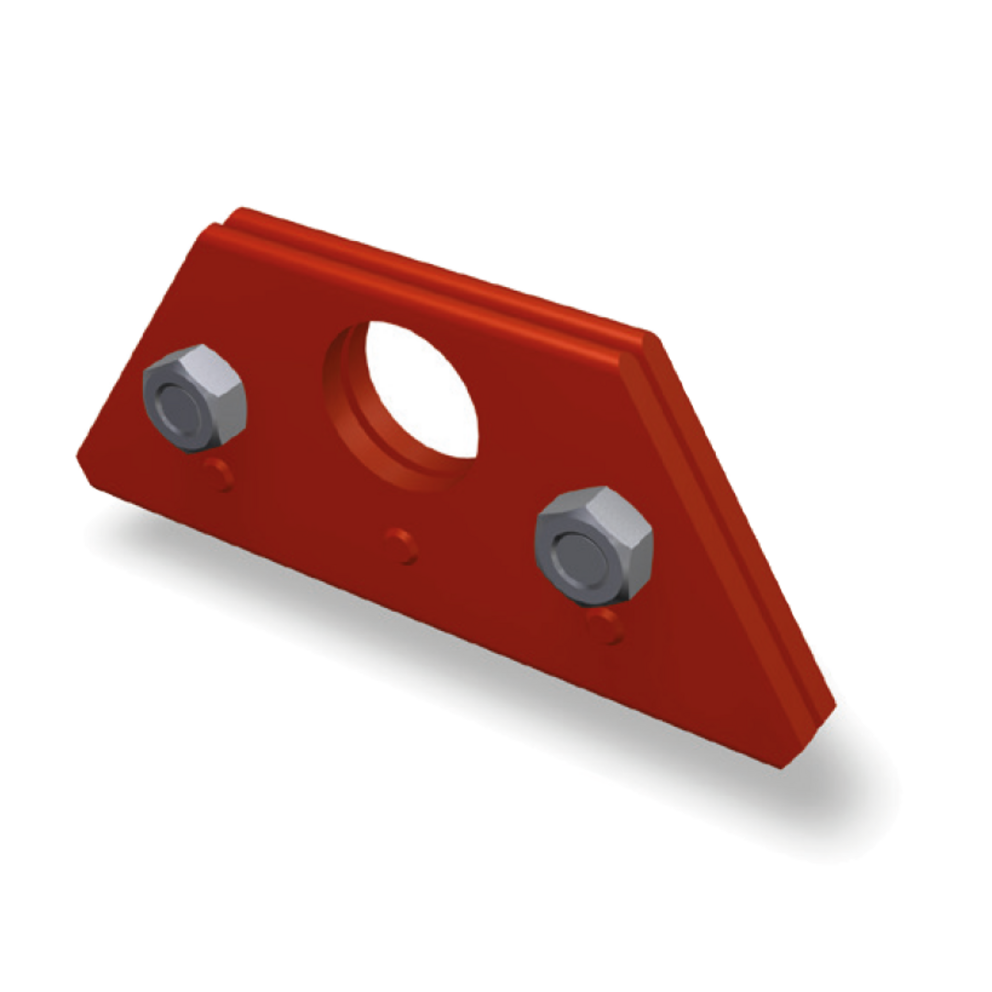

Svorky rúrok zachytávača snehu možno používať len v súlade s účelom ich použitia (zachytávač snehu!).

Upozornenie

Pri návrhu dimenzovania zo strany spoločnosti PREFA sa za základ výpočtu považuje montáž svorky rúrky zachytávača snehu na každej drážke (falci) a dvojité svorky rúrok zachytávača snehu na odkvape!

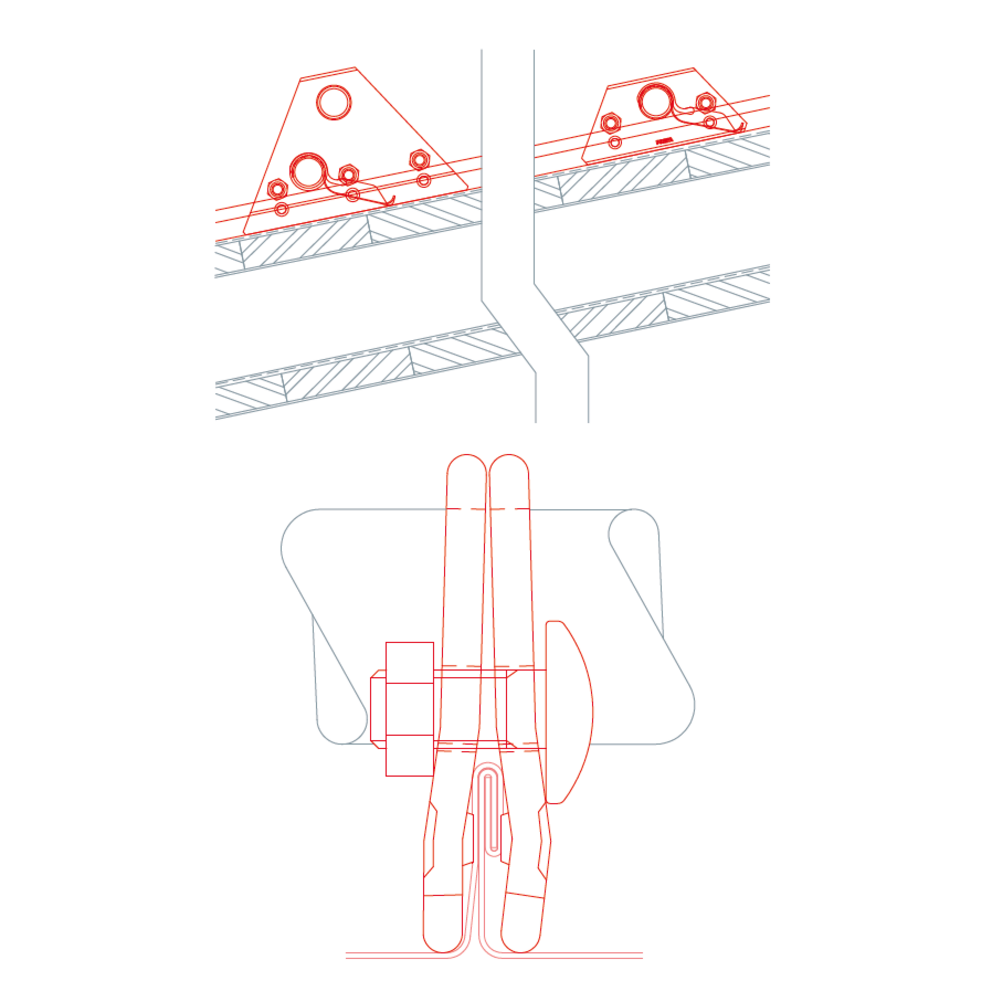

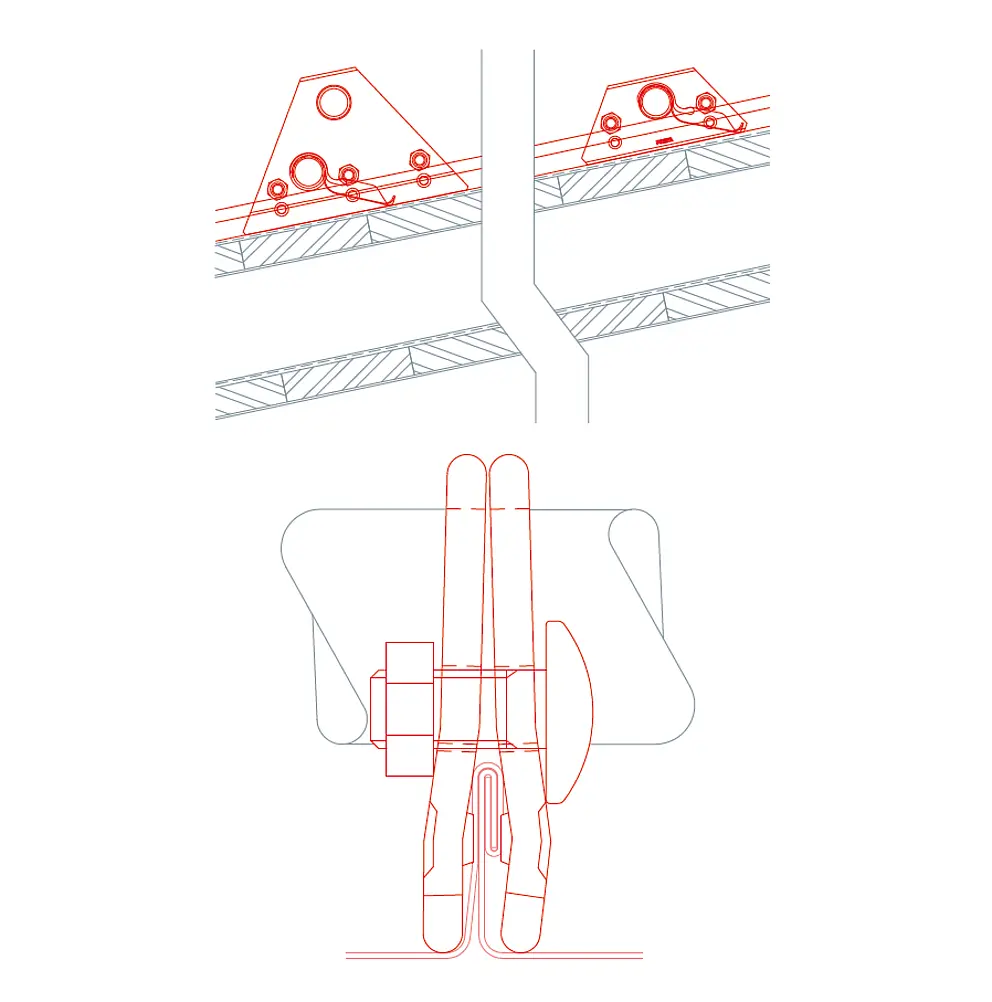

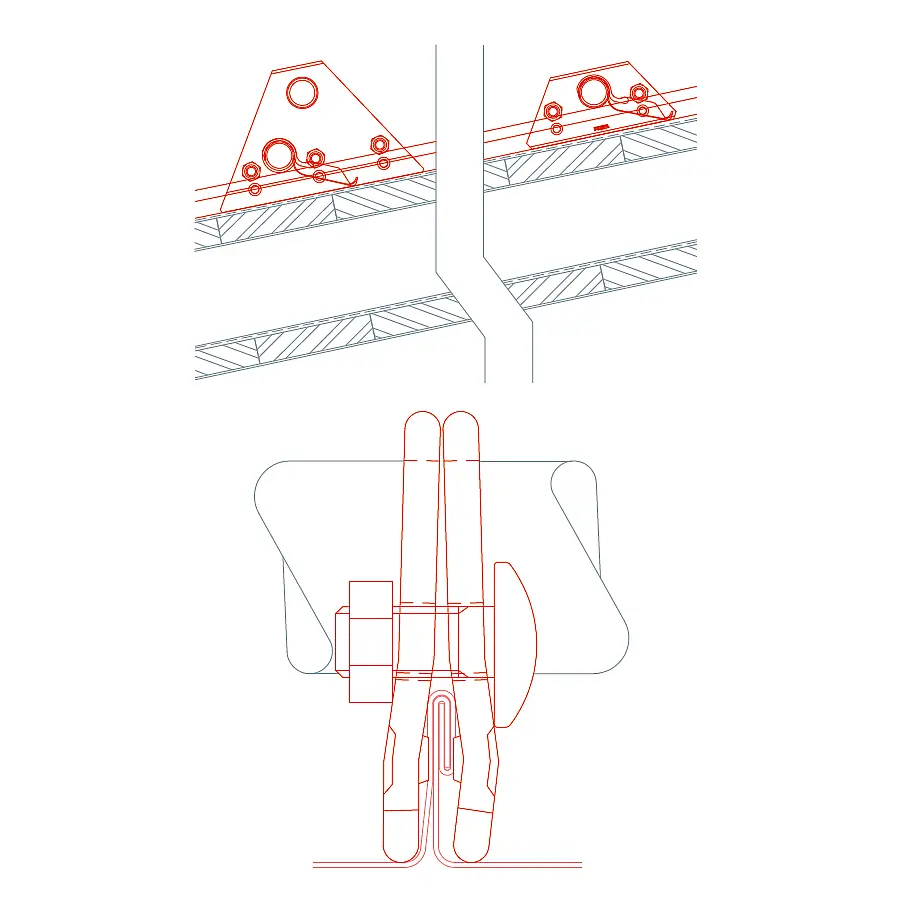

  • Skrutky uvoľnite tak, aby svorky rúrok zachytávača snehu priliehali na strešnú krytinu (pozri obrázok hore).
  • Vyrovnajte rad a potom dotiahnite skrutky uťahovacím momentom 35 Nm. Na upevnenie možno použiť len originálne skrutky, ktoré sú súčasťou dodávky .
  • Svorky rúrok zachytávača snehu PREFA možno použiť aj v oblasti príponiek. Pozdĺžna a priečna dilatácia pásov sa tým nenaruší.
  • Svorky rúrok zachytávača snehu sa musia namontovať v pravom uhle k ploche strechy .
  • Aby sa zamedzilo vysunutiu alebo otáčaniu rúrok, treba každú rúru zafixovať aj v strede. Rúrky v oblasti styku spojte spojkami, ktoré sú súčasťou dodávky. Zaistí sa tak dilatácia rúrok prostredníctvom penového prvku v spojke. Presah v okrajovej časti nesmie byť väčší ako 30 cm.
  • V oblasti odkvapu použite dvojité svorky rúrok zachytávača snehu s dvomi rúrkami a všetky ďalšie rady zhotovte pomocou svoriek rúrok zachytávača snehu s jedným prechodom. V oblasti pri odkvape sa na spodnej rúrke osadia 2 ks. V každom krytinovom páse sa osadí zachytávač ľadu. Zachytávač ľadu sa nasadí na rúrku . Aby sa zabránilo otáčaniu rúrky je možné na každej rúrke 2 zachytávače ľadu namontovať a zafixovať v opačnej pozícii.

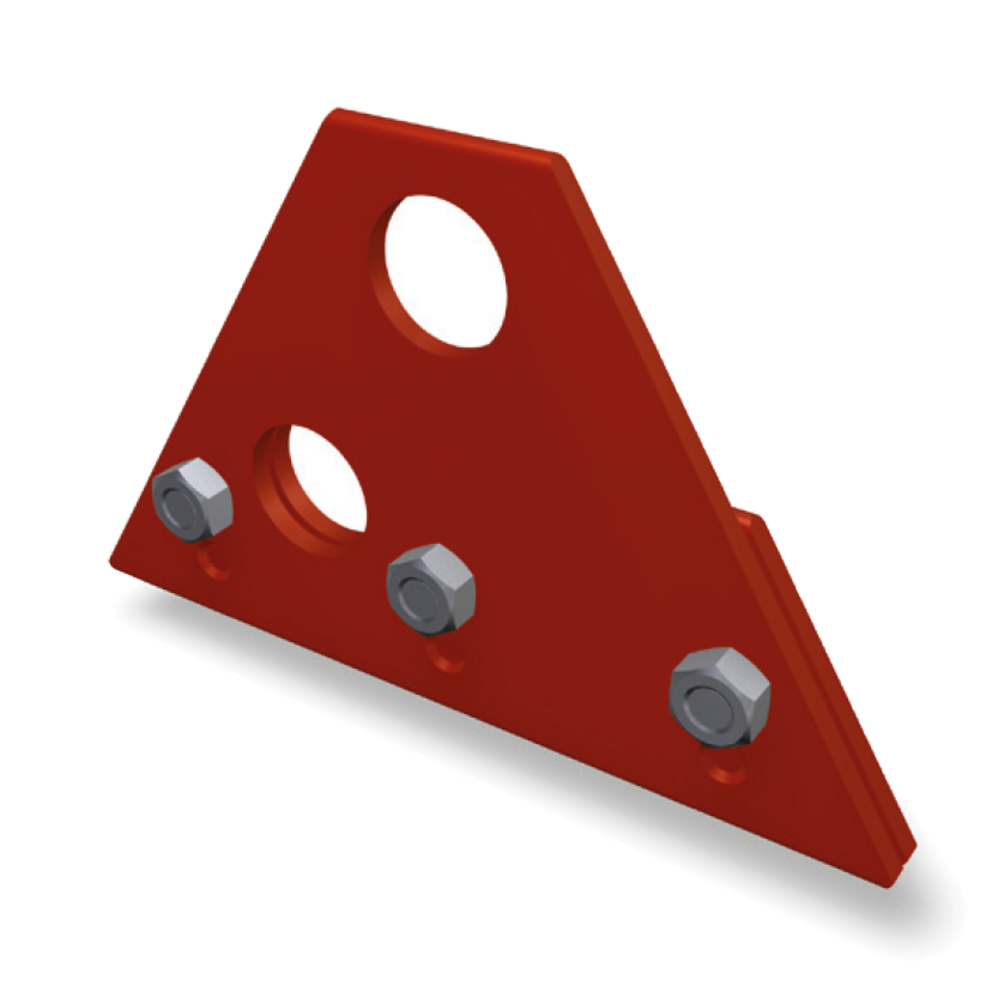

  • PREFA svorky rúrky zachytávača snehu (dvojité) sú tak nasmerované, aby spodná (nižšia) z dvoch rúrok smerovala k odkvapovej hrane (pozri obrázok nižšie).
  • Svorky rúrky zachytávača snehu PREFA s pozdĺžnym otvorom možno použiť do sklonu odkvapu 45°.
