Kliknite na požadovanú tému na priamy prechod na príslušný návod:

• Zachytávač snehu
• systémový rúrkový zachytávač snehu
• Systémový rúrkový zachytávač snehu XL
• Zachytávač ľadu pre systémový rúrkový zachytávač snehu a systémový rúrkový zachytávač snehu XL
• Horský zachytávač snehu

Zachytávače snehu sa musia umiestniť na celú plochu strechy v každom neorezanom rade v súlade s vypočítanou schémou montáže. (S výnimkou v oblasti príslušenstva a vstavaných dielov). Na exponovaných miestach by sa v prípade potreby mali použiť aj rúrkové zachytávače snehu. Konštrukčné prvky, ako sú vikiere, komíny atď., sa musia zohľadniť v súlade s normami.

Ako dodatočné opatrenie je možné nainštalovať systémový rúrkový zachytávač snehu nad vchodmi do domov a vo verejne prístupných priestoroch. V oblasti vikierov, komínov, solárnych kolektorov, strešných výlezov, strešných okien, vetracích potrubí, medzistrešných úžľabí atď. môže byť v závislosti od lokality vhodné inštalovať dodatočné zariadenia na zachytávanie snehu (zvýšený počet zachytávačov snehu alebo systémový rúrkový zachytávač snehu). Zachytávače snehu inštalujte podľa vypočítaných schém montáže v závislosti od sklonu strechy a zaťaženia snehom. Každý zachytávač pripevnite aspoň 2 ryhovanými klincami. Používajte len originálne zachytávače snehu.

Od sklonu strechy 45° treba vyhotoviť kombináciu systémov rúrkových zachytávačov snehu a systémov na zachytávanie snehu (= systémový rúrkový zachytávač snehu na odkvape).

Zachytávače snehu sa montujú podľa nasledujúcich schém montáže v závislosti od zaťaženia snehom a sklonu strechy. Použiteľné schémy montáže sú uvedené v tabuľkách uvedených nižšie. Riadky sú vyhradené pre sklon strechy a stĺpce uvádzajú zaťaženie snehom na zemi (sk). Zaťaženia snehom (sk), ktoré sa zohľadniť v príslušnom stavebnom objekte musia zohľadniť, sú uvedené v národných normách a predpisoch.

Predpoklady

• Musia sa dodržiavať pokyny na montáž protisnehových hákov.
• Pri strešných nadstavbách s v > 1,0 m sa vyžaduje samostatné overenie.
• Previs snehu sa nezohľadňuje
• Súčiniteľ tvaru pre zaťaženie snehom µ=0,80.

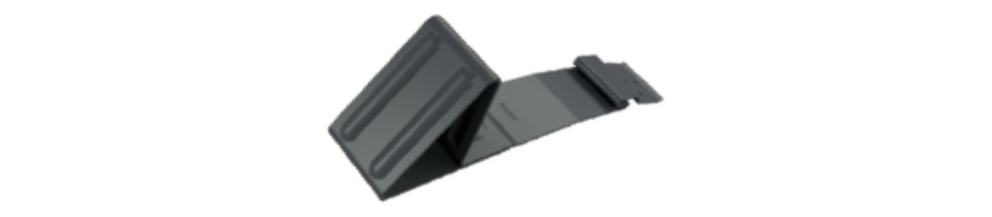

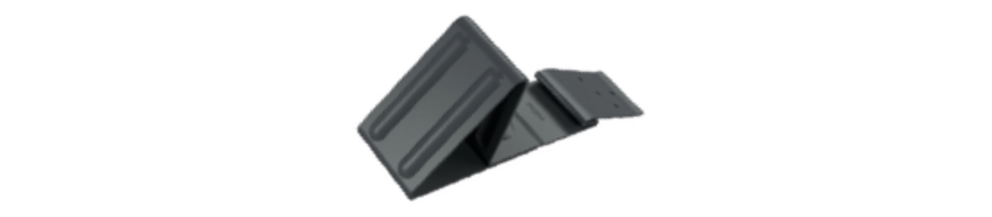

Zachytávače snehu sa zasunú do vybratia medzi vlnami škridly a upevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet príponiek na škridle.

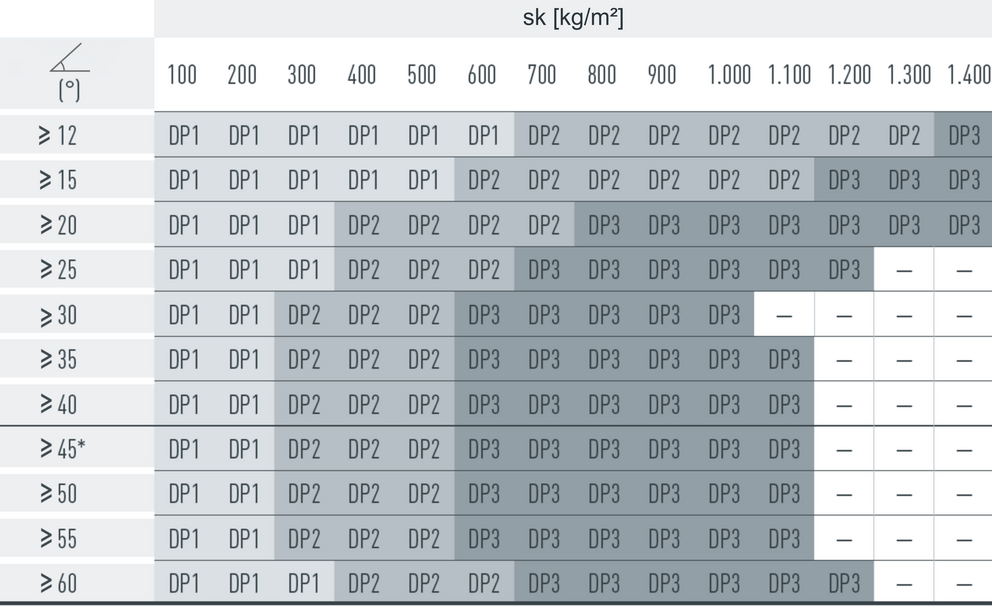

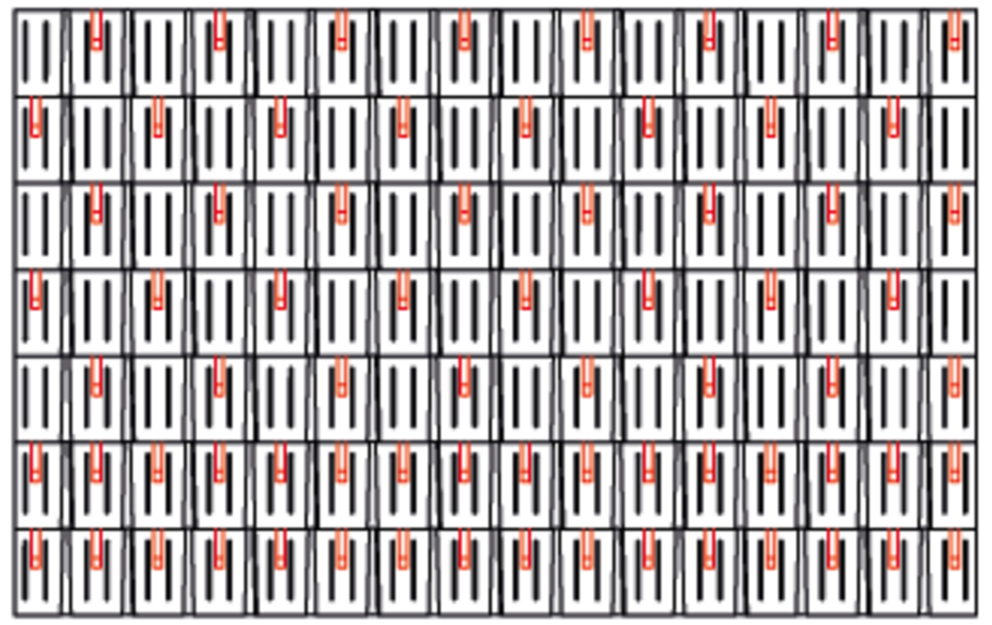

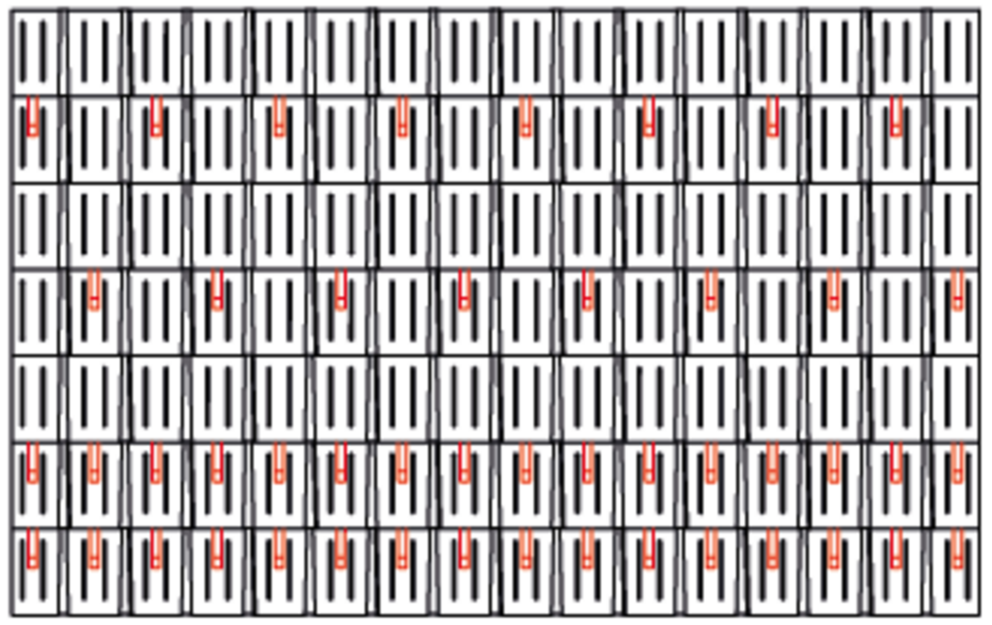

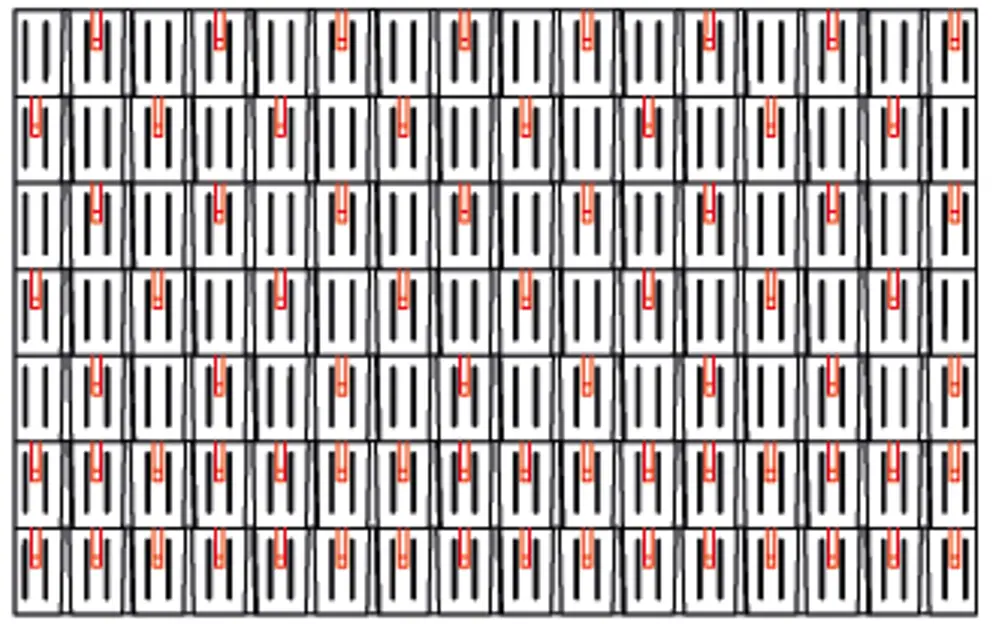

Pri falcovaných škridliach budete potrebovať 2, 4 alebo 8 ks zachytávačov snehu na m² (pozri nasledujúcu tabuľku – schéma montáže DP1, DP2 a DP3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

Zachytávače snehu sa zasunú do ľavého z dvoch vybratí šindľa a pripevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet príponiek na šindľoch.

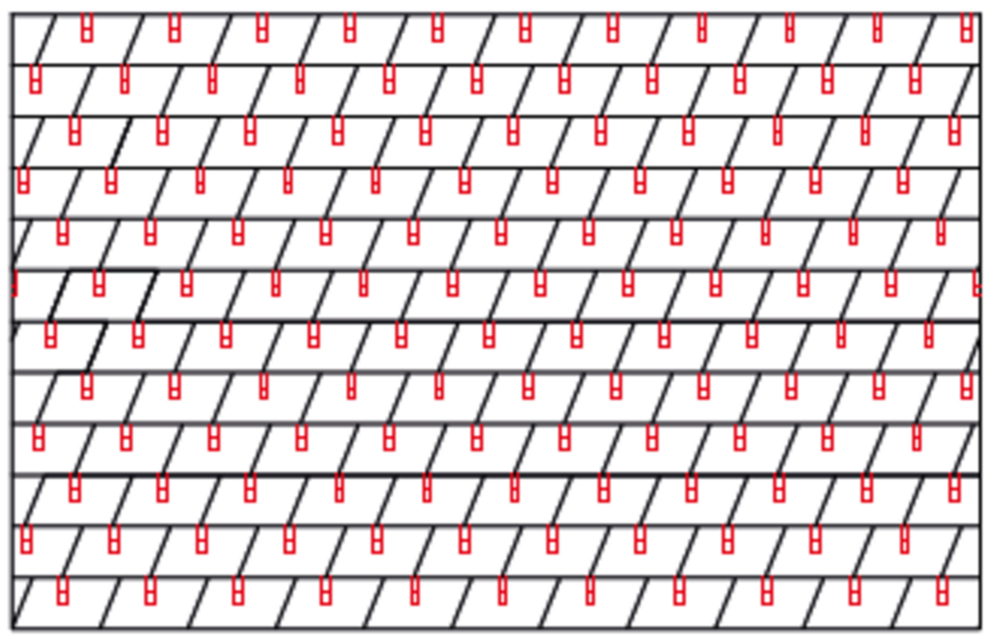

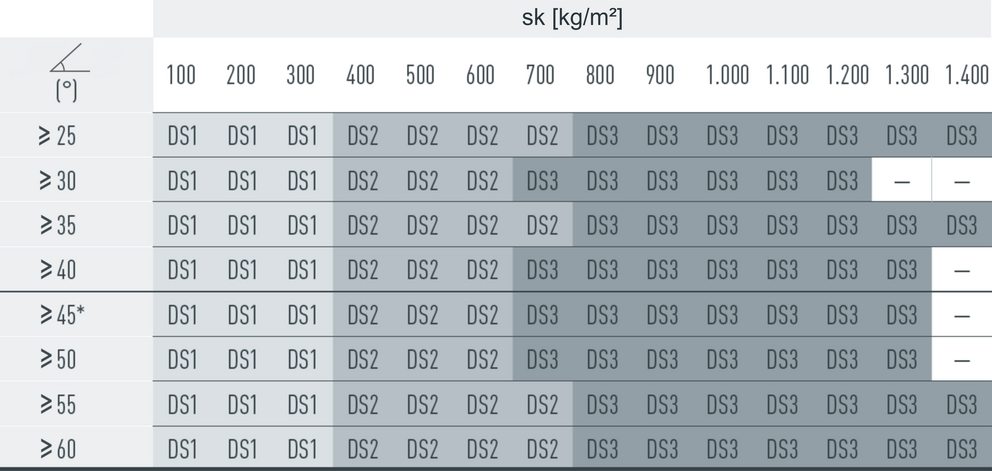

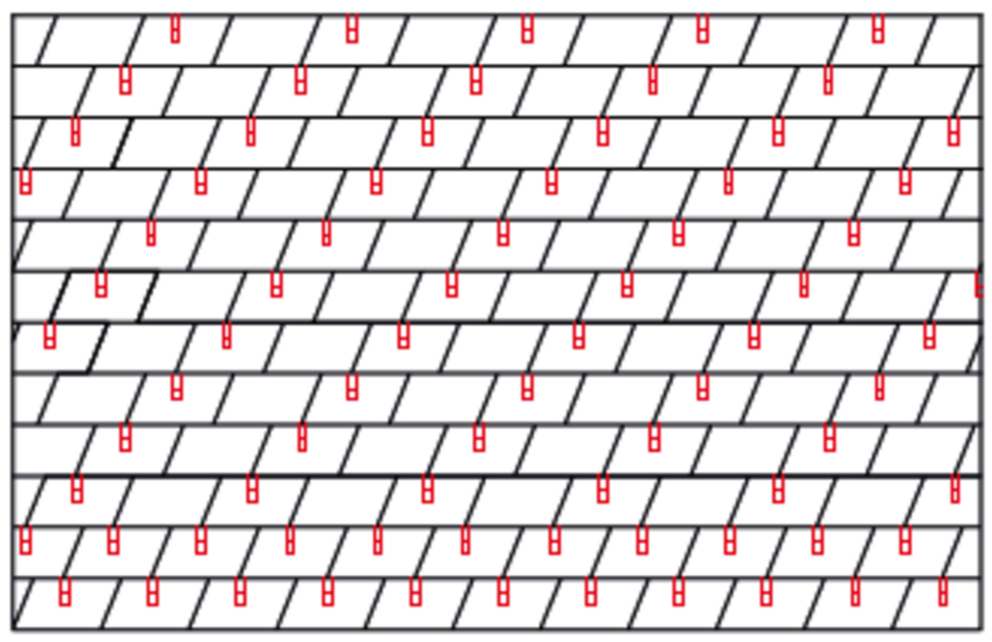

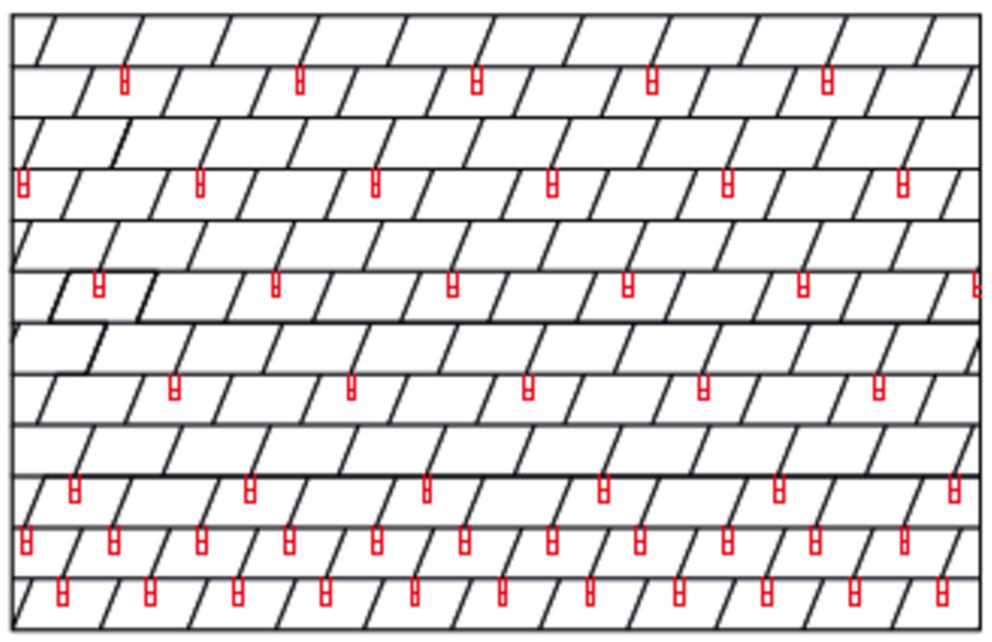

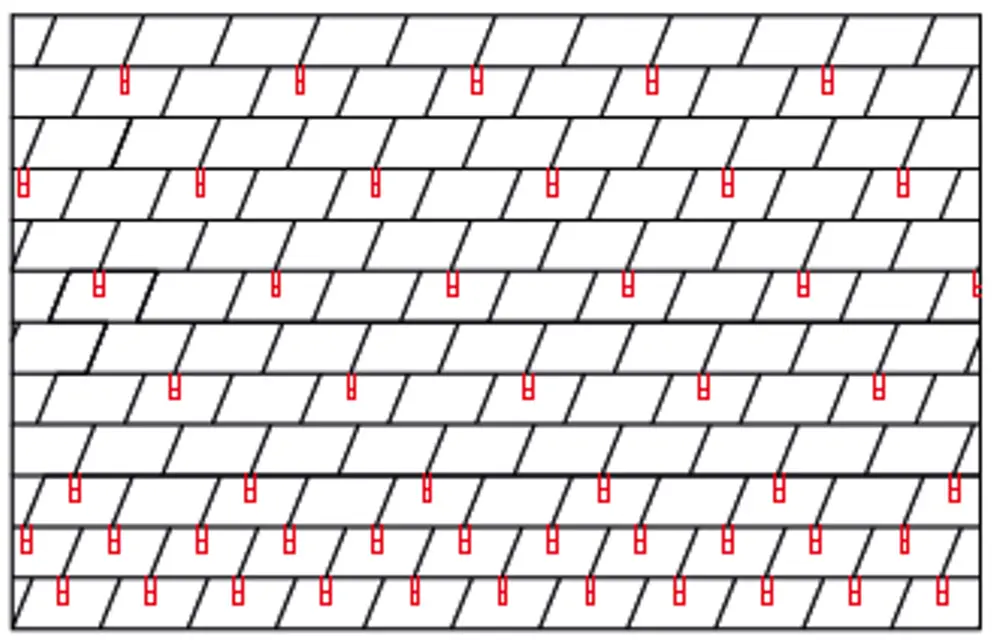

Pri strešných šindľoch budete potrebovať 2,5; 5 alebo 10 ks zachytávačov snehu na m² (pozri nasledujúcu tabuľku – schéma montáže DS1, DS2 a DS3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

Zachytávače snehu sa zasunú do ľavého z dvoch vybratí strešného šindľa DS.19 (označenie „ST“) a pripevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet príponiek na šindľoch DS.19.

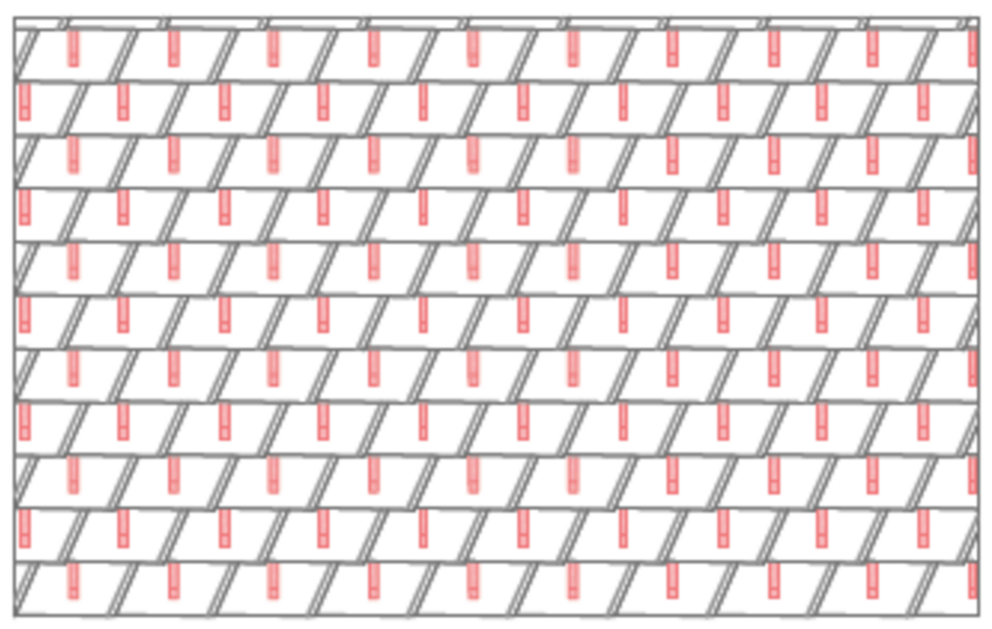

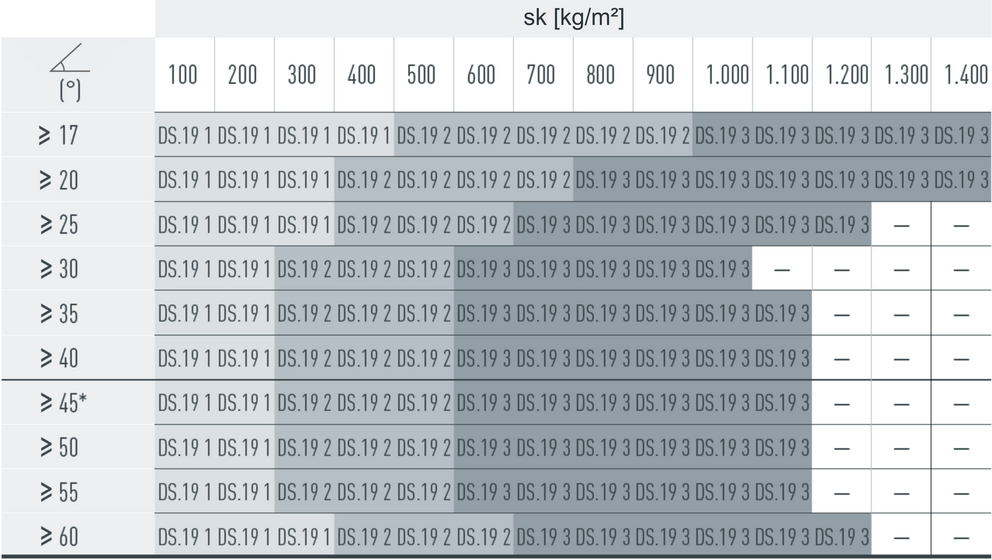

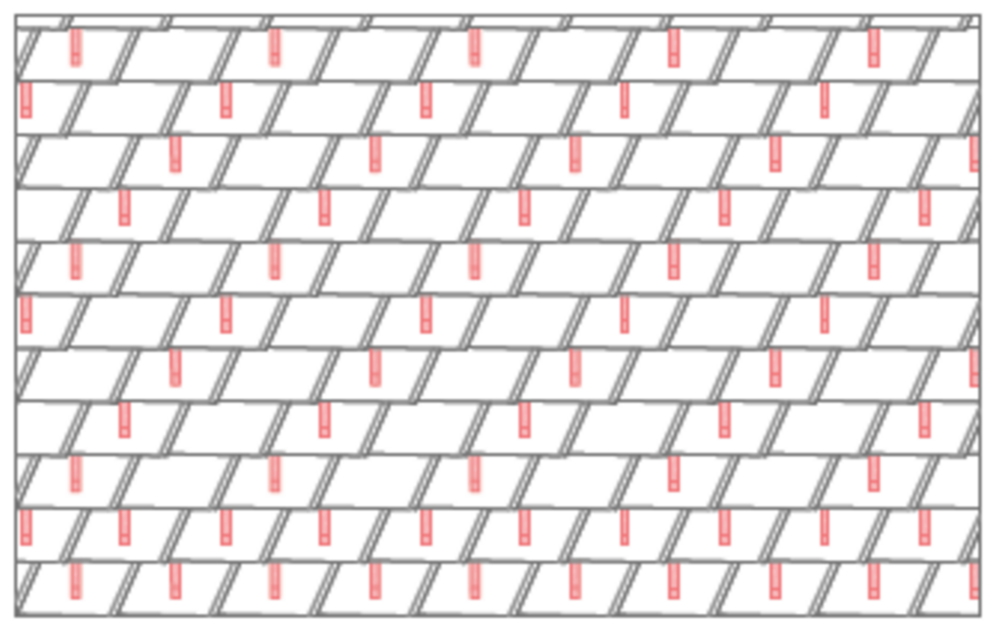

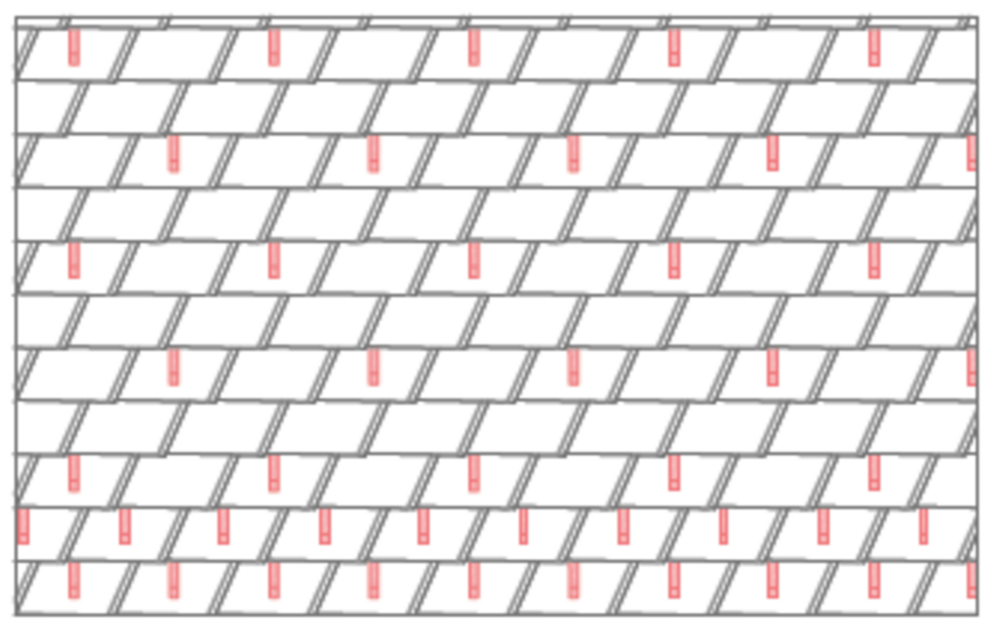

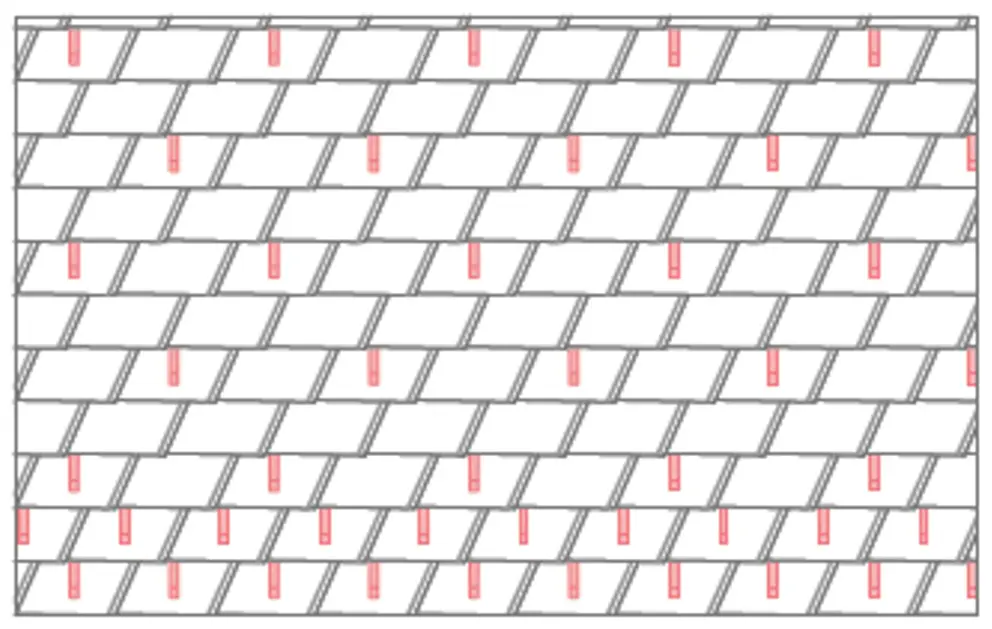

Pri strešných šindľoch DS.19 budete potrebovať 2, 4 alebo 8 ks zachytávačov snehu na m² (pozri tabuľku – schéma montáže DS.19 1, DS.19 2 a DS.19 3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

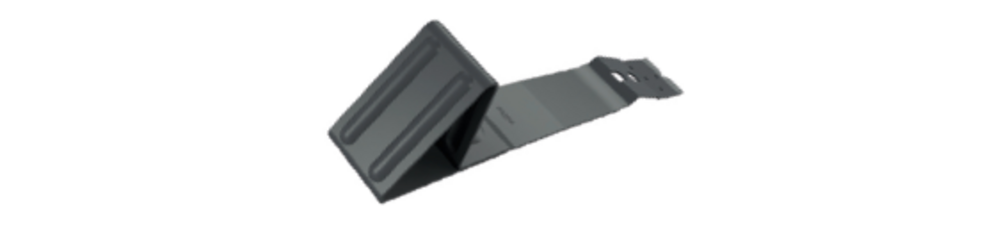

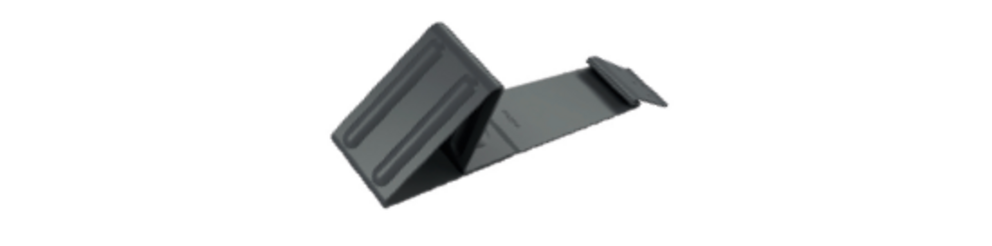

Zachytávače snehu sa zasunú do stredného vybratia strešných šablón 29 × 29 a pripevnia sa najmenej 2 ryhovanými klincami. Ak je namontovaný zachytávač snehu, na strešnej šablóne 29 × 29 nie je potrebné žiadne dodatočné upevnenie pomocou príponiek.

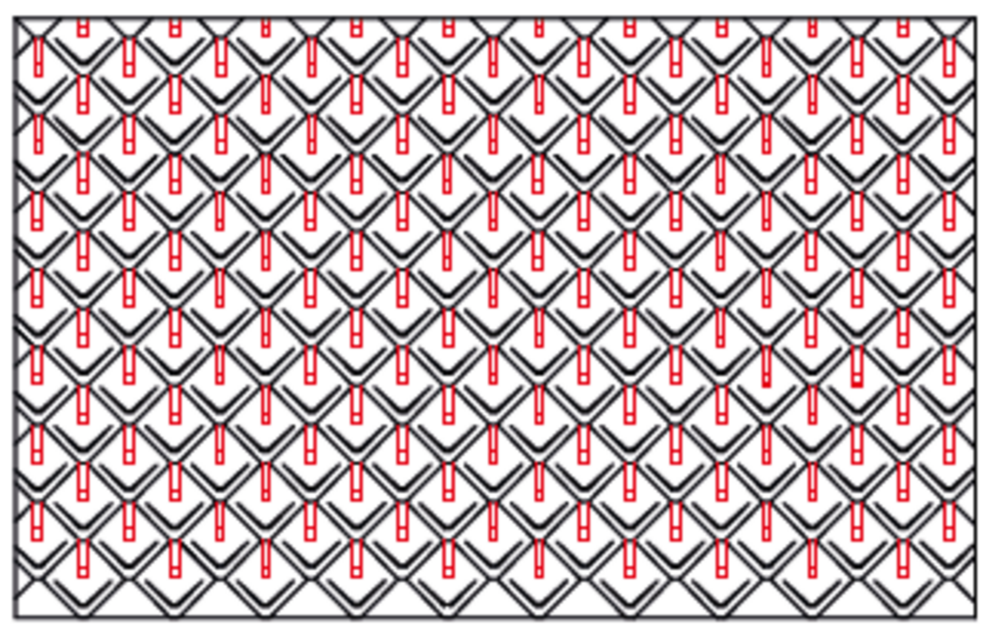

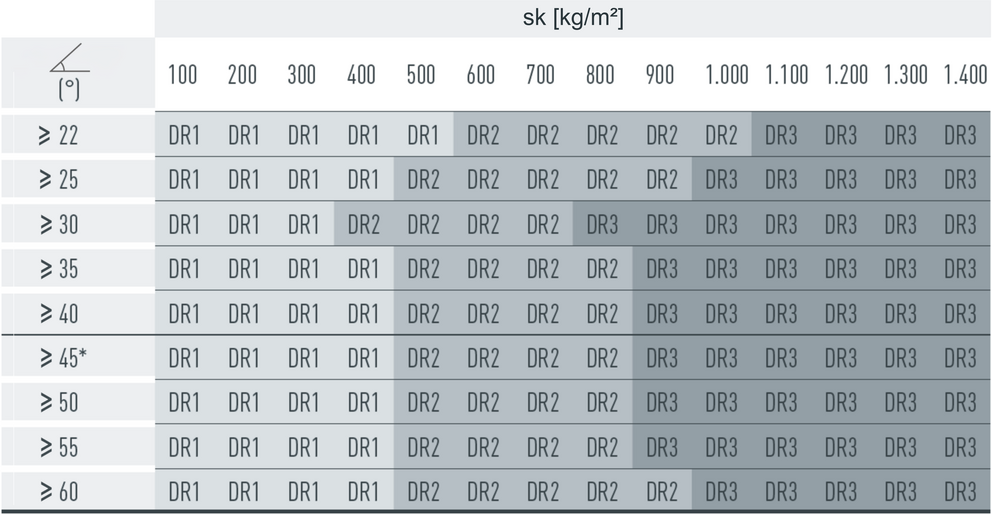

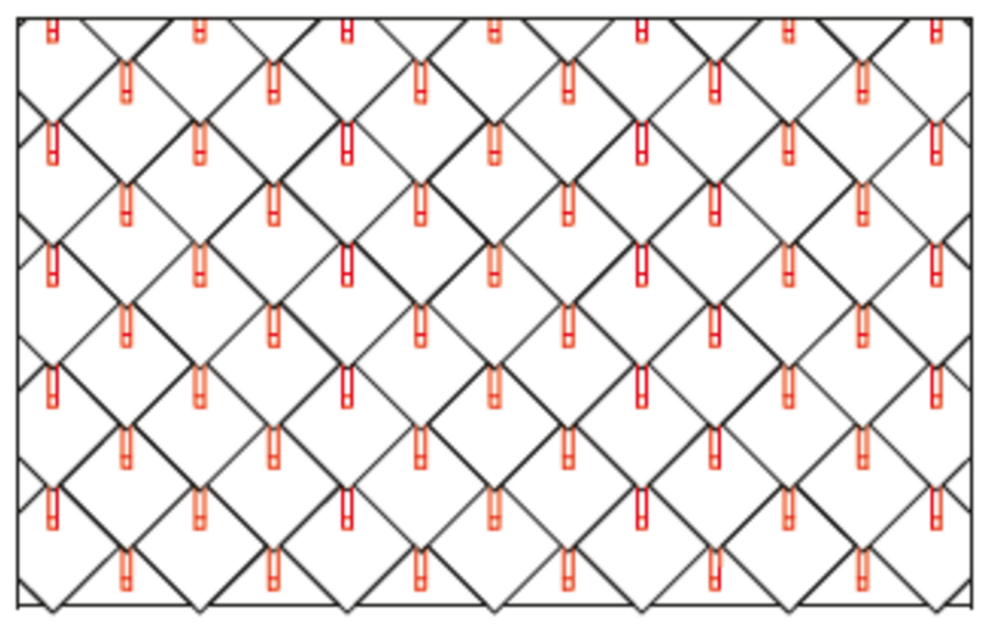

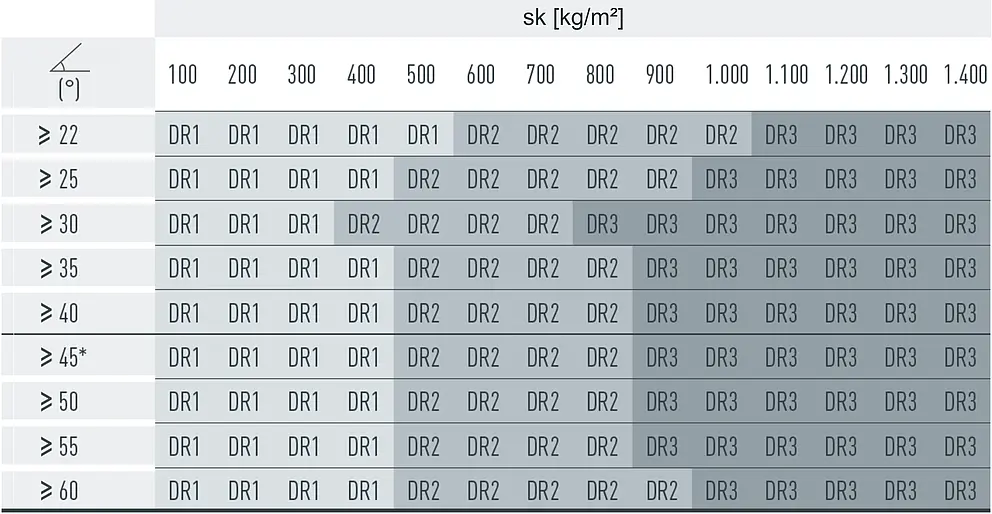

Pri strešných šablónach 29 × 29 budete potrebovať 3, 6 alebo 12 ks zachytávačov snehu na m² (pozri nasledujúcu tabuľku – schéma montáže DR1, DR2 a DR3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

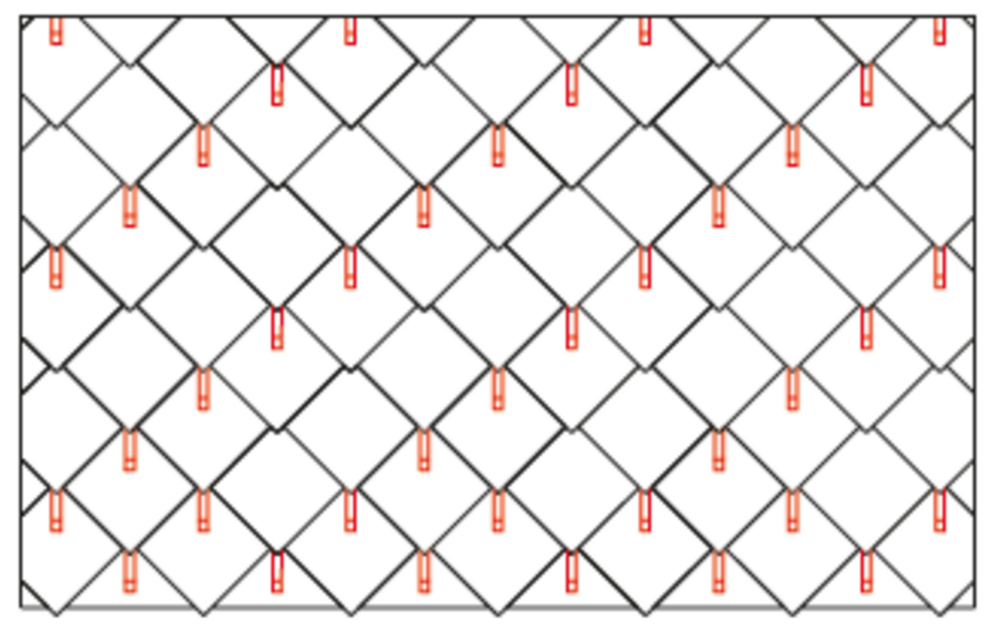

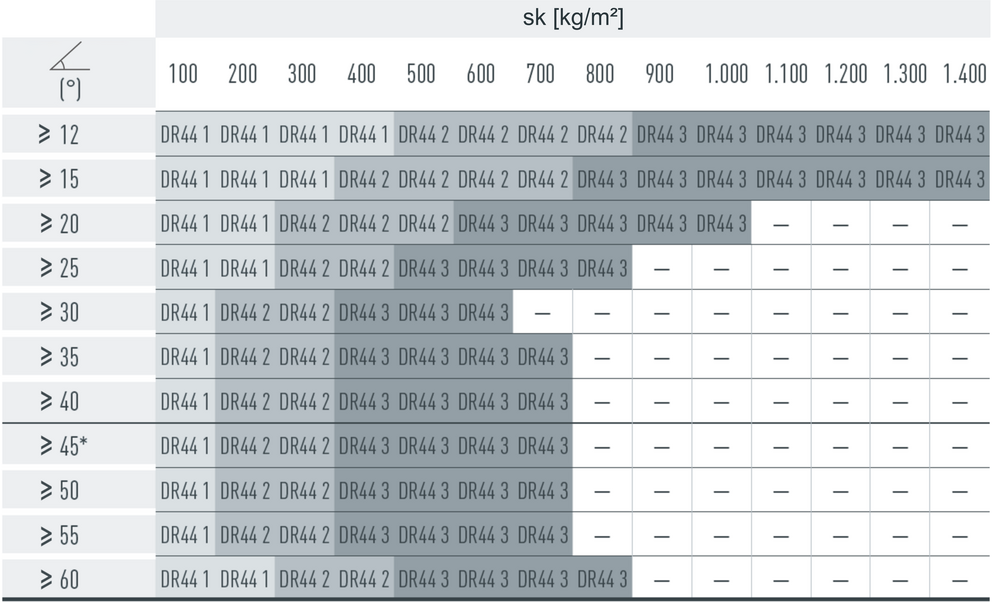

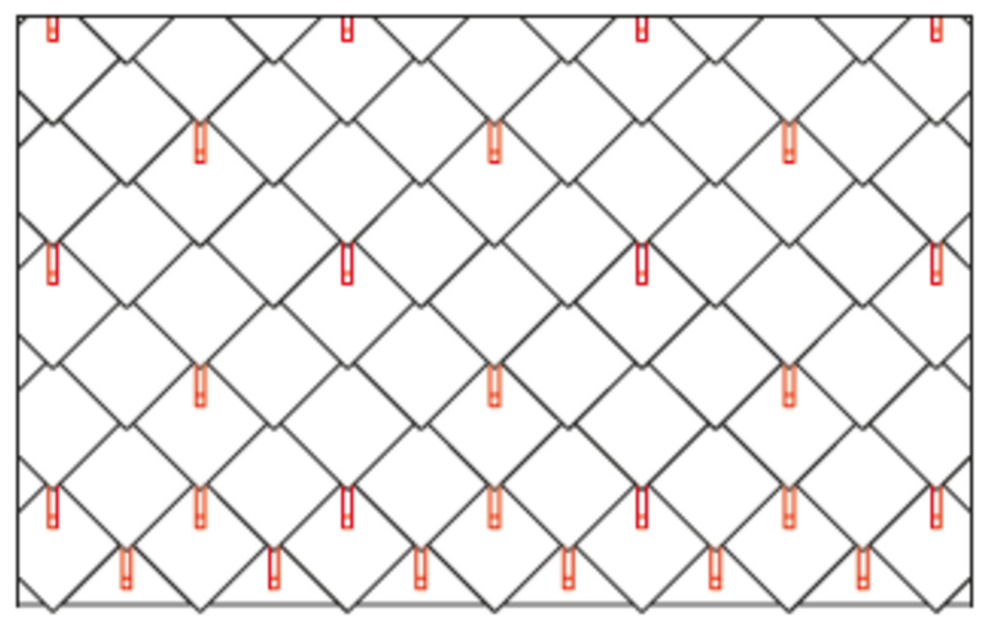

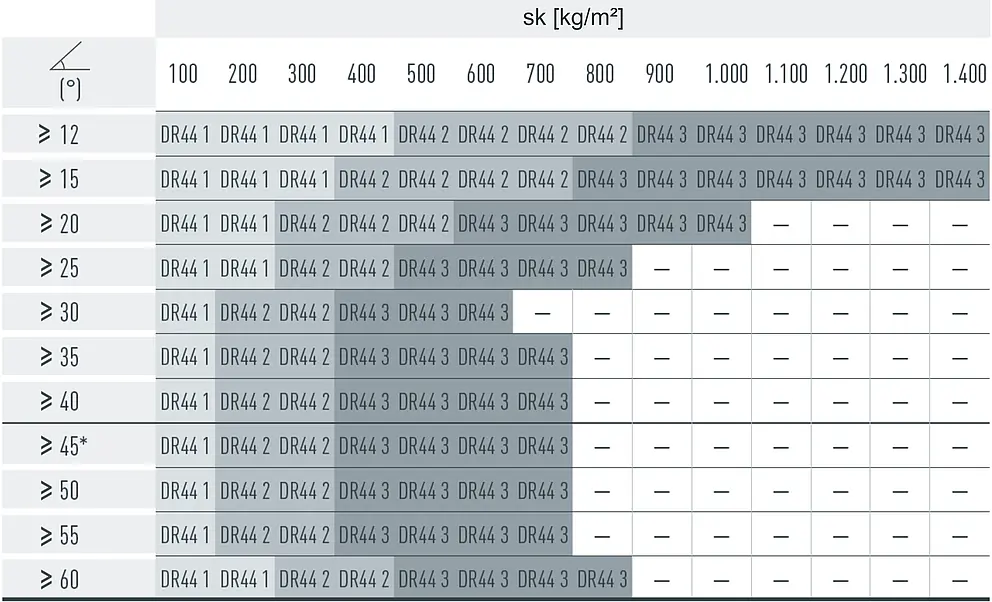

Zachytávače snehu sa zasunú vždy do stredného vybratia strešných šablón 44 × 44 a pripevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet upevnení strešných šablón 44 × 44. Pri strešných šablónach 44 × 44 budete na m² potrebovať 1,3; 2,6 alebo 5,2 ks zachytávačov snehu (pozri nasledujúcu tabuľku – schéma montáže DR44 1, DR44 2 a DR44 3). Prvé dva rady (štartovacie šablóny pre strešné šablóny 44 × 44 a prvý rad strešných šablón 44 × 44) musia byť zachytávačmi snehu osadené neprerušovane.

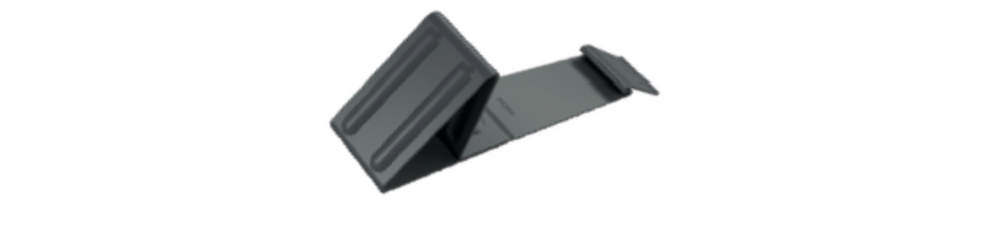

Zachytávače snehu sa na vyklenutom prelise na falci zasunú nahor a pripevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet upevnení strešných panelov R.16.

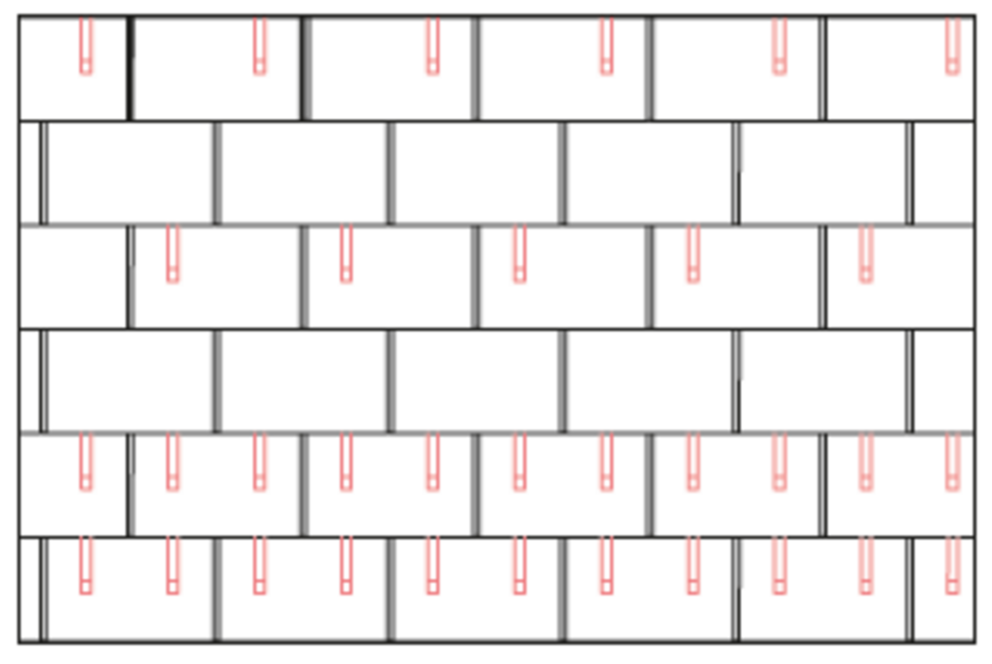

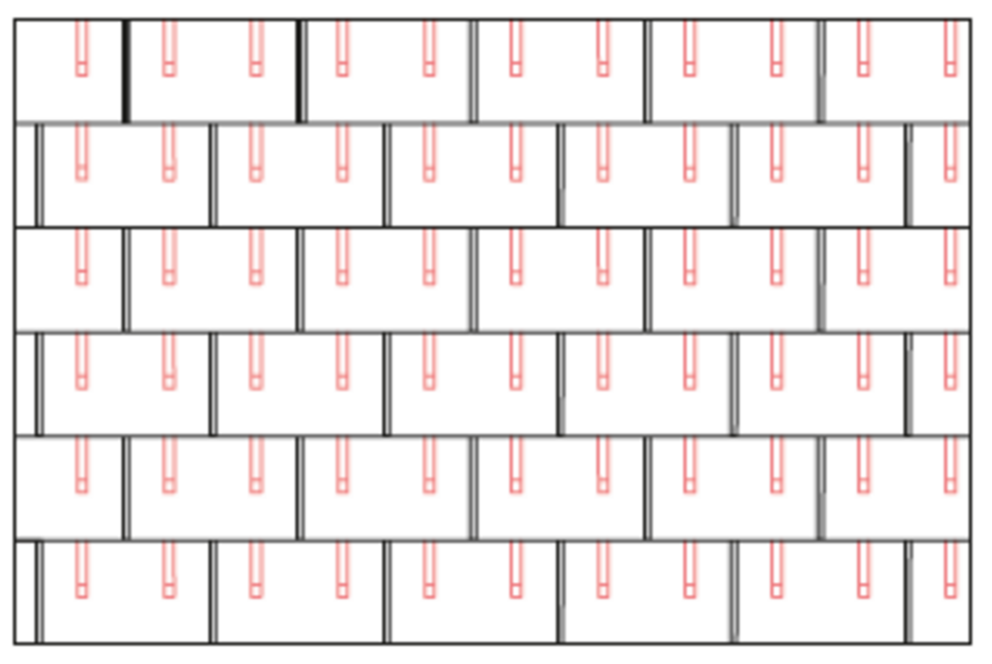

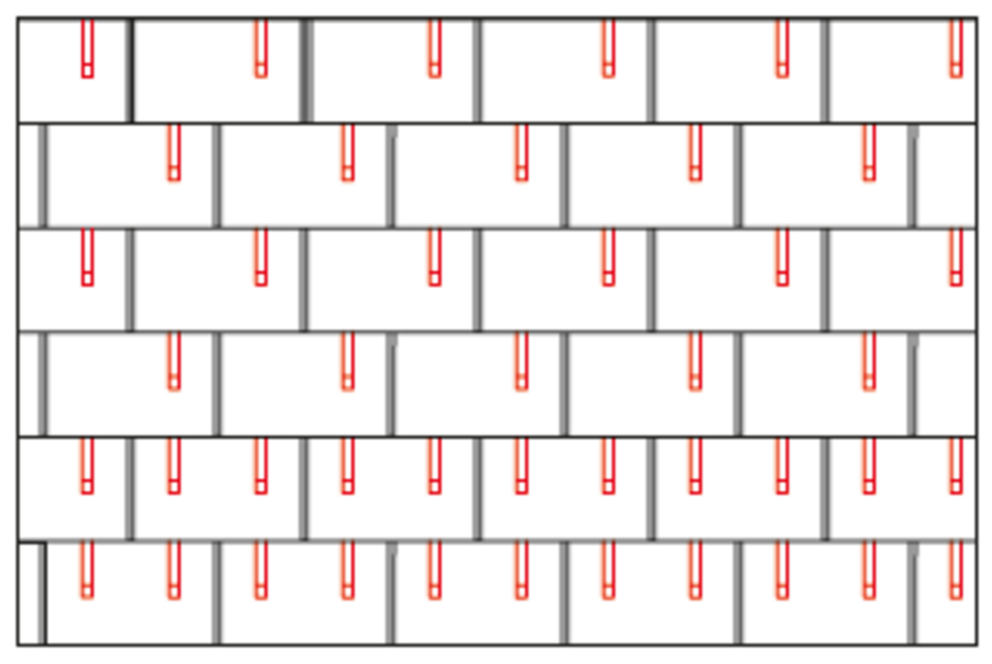

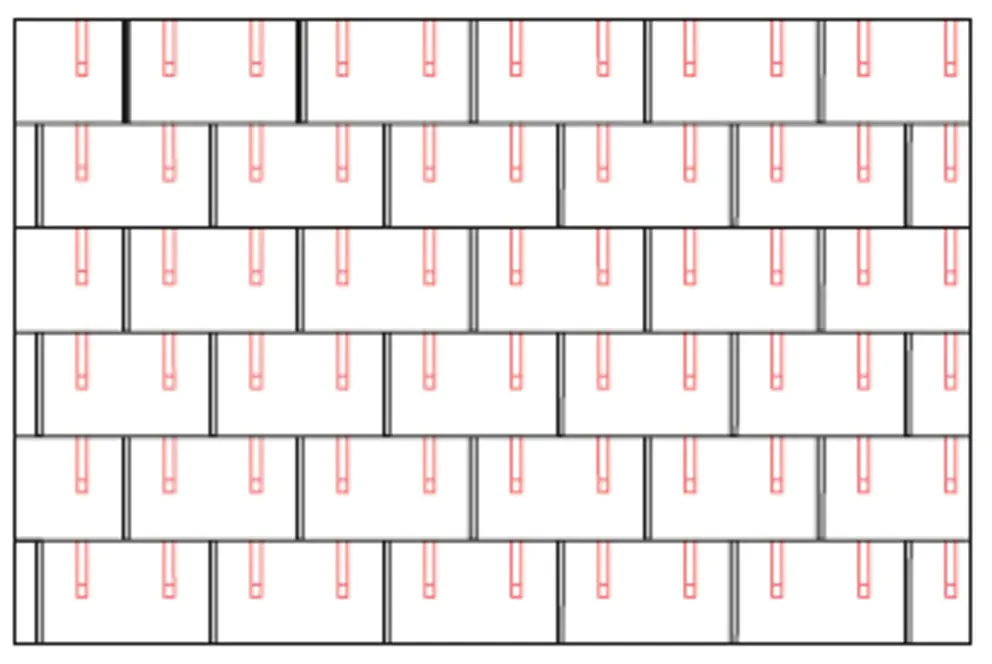

Pri strešných paneloch R.16 budete na m² potrebovať 1,7; 3,4 alebo 6,8 ks zachytávačov snehu (pozri nasledujúcu tabuľku alebo schému montáže R.16 1, R.16 2 a R.16 3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

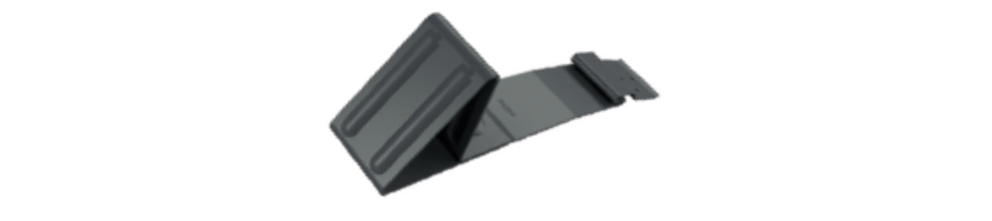

Zachytávače snehu sa na vyklenutom prelise na falci zasunú nahor a pripevnia sa najmenej 2 ryhovanými klincami. Použitie zachytávačov snehu nemá vplyv na počet upevnení strešných panelov FX.12.

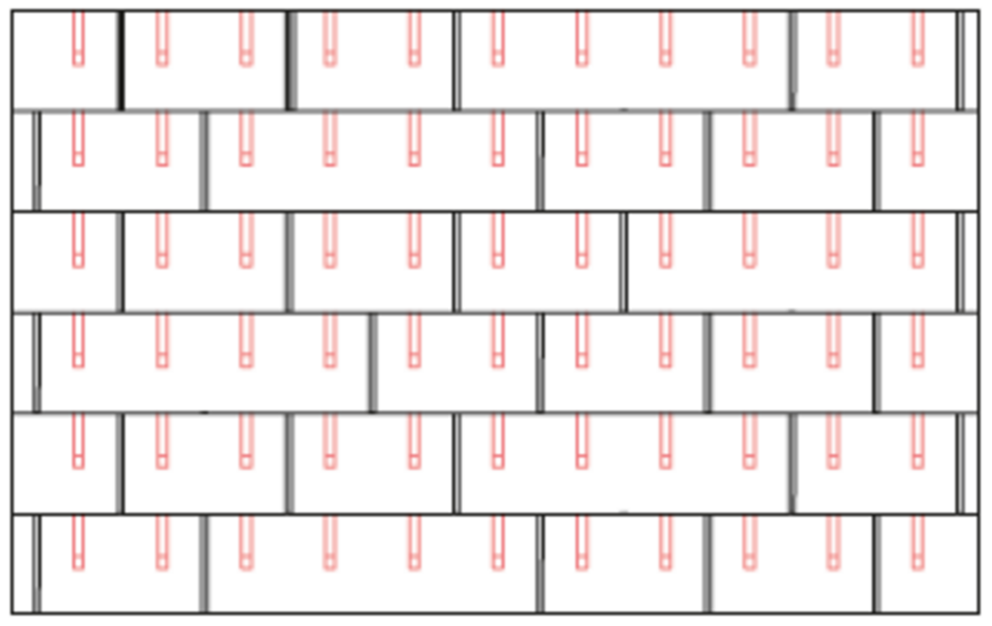

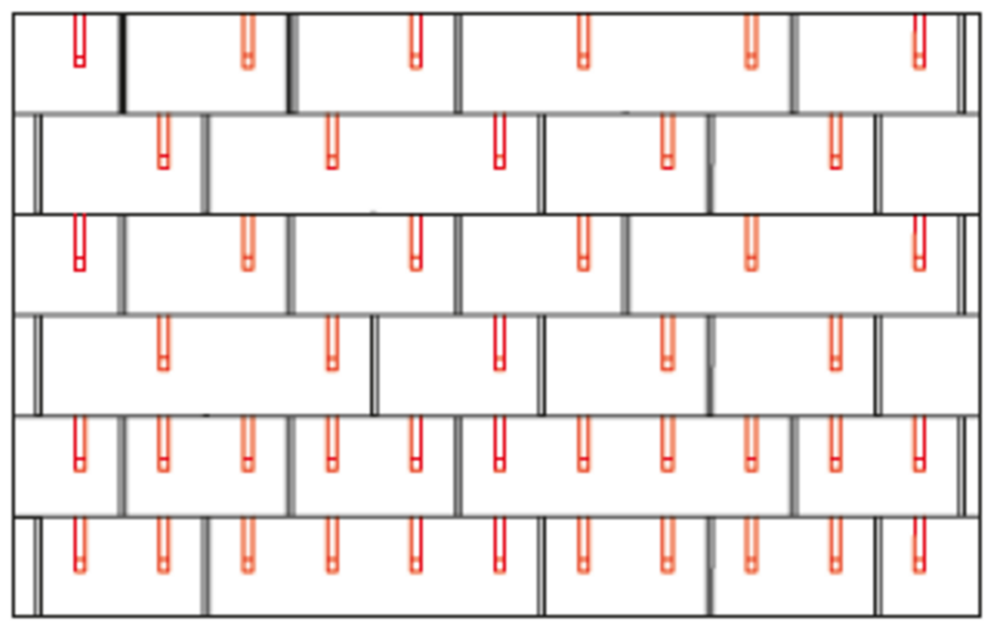

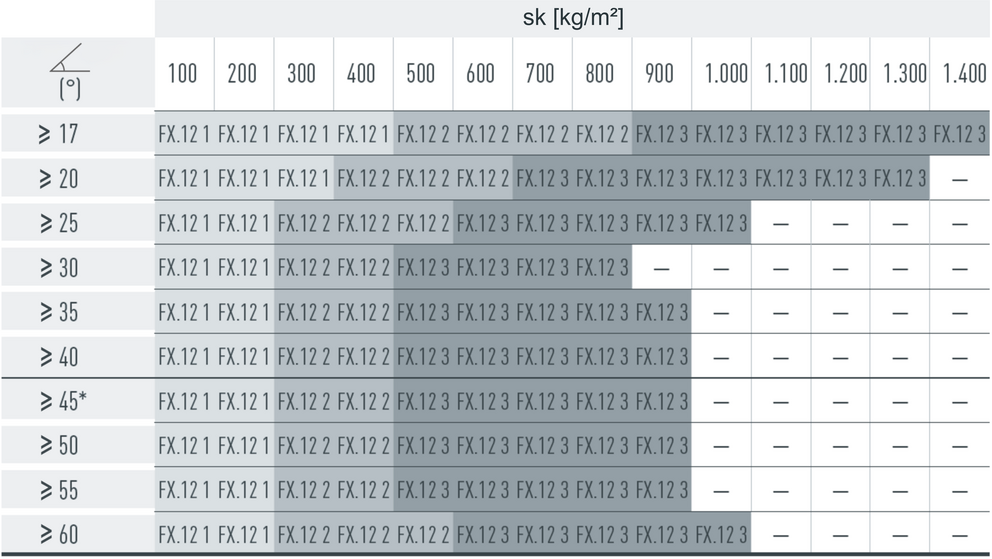

Pri strešných paneloch FX.12 budete na m² potrebovať 1,7; 3,4 alebo 6,8 ks zachytávačov snehu (pozri nasledujúcu tabuľku alebo schému montáže FX.12 1, FX.12 2 a FX.12 3). Prvé dva rady musia byť zachytávačmi snehu osadené neprerušovane.

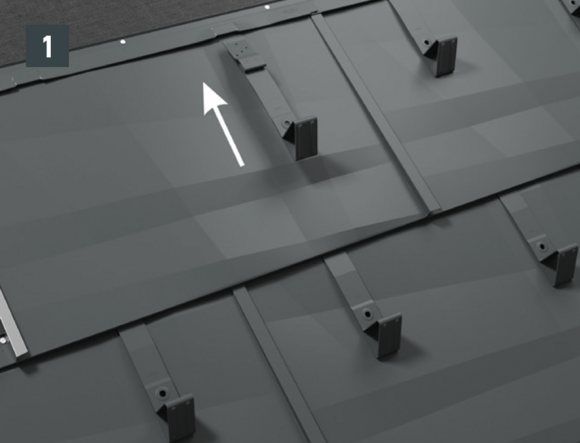

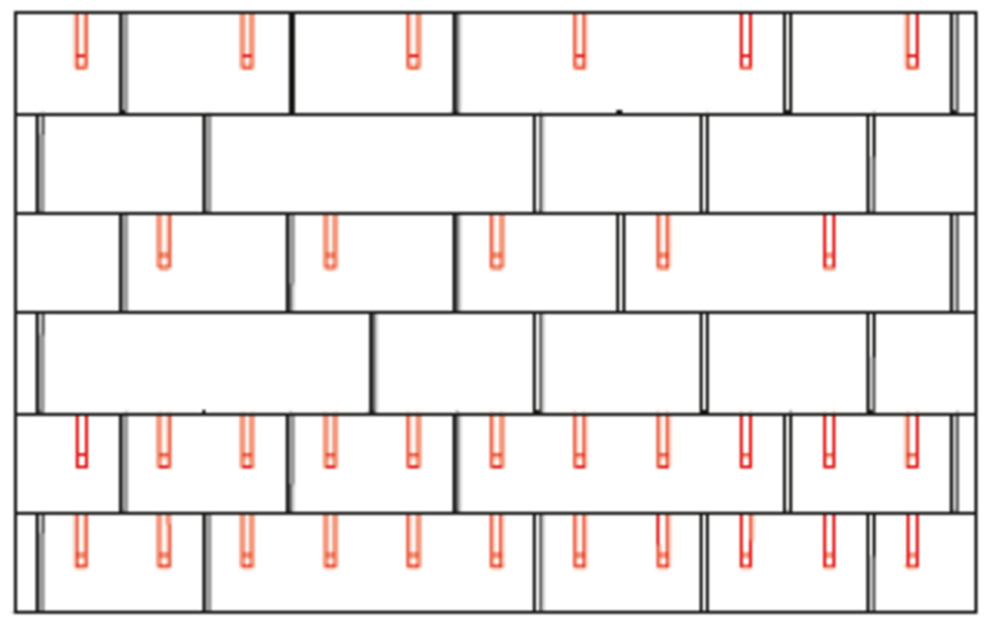

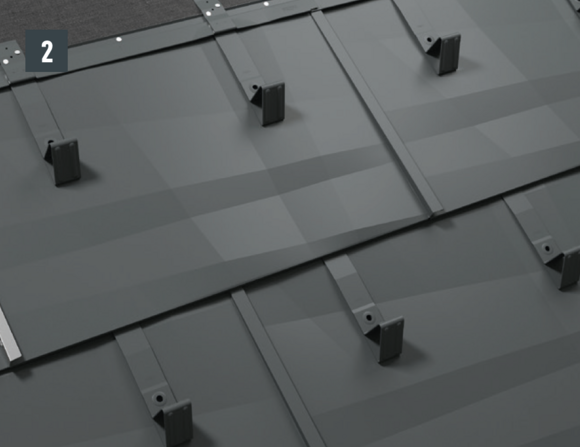

Strešné panely FX.12 sa v zásade kladú nepravidelne s posunom zvislého šikmého falcu minimálne 220 mm. Vzhľadom na ľubovoľný posun strešných panelov FX.12 nie je možná symetrická schéma montáže. Ak sa pre FX.12 plánuje použitie zachytávačov snehu, odporúča sa, aby sa strešné panely FX.12 ukladali s pravidelnými posunmi. Narušuje to síce nepravidelný vzhľad, ktorý sa zvyčajne dosahuje pri strešných paneloch FX.12, ale je to jediný spôsob, ako dosiahnuť pravidelnú schému montáže so zachytávačmi snehu (obrázok 1 a 2).

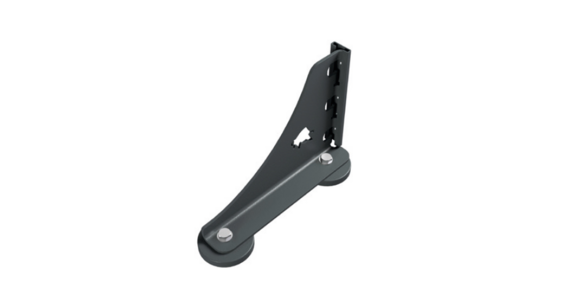

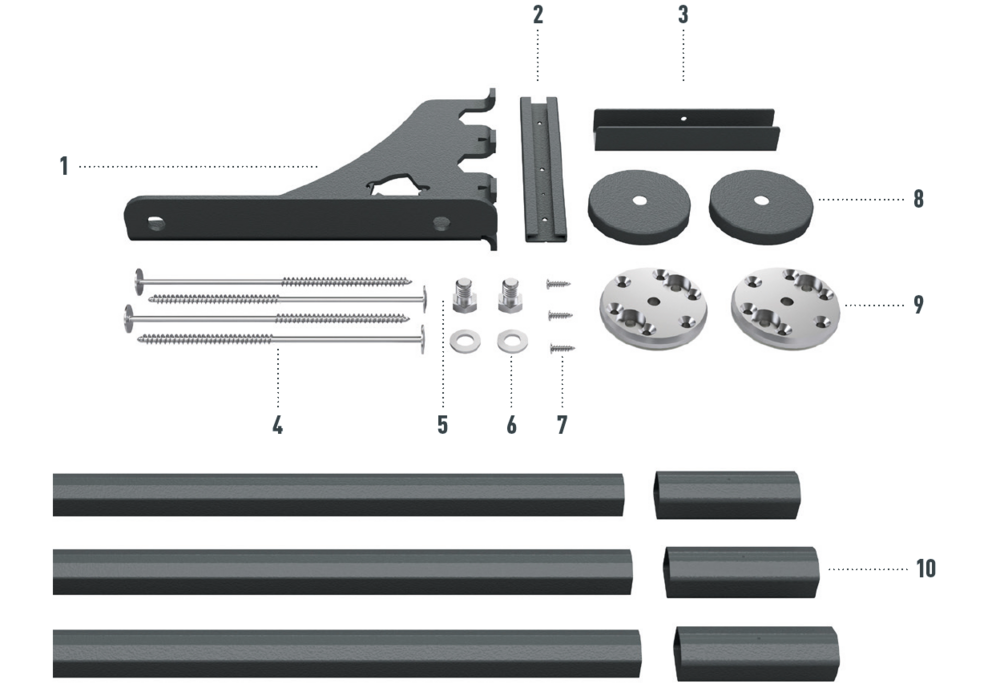

Držiaky rúrkového zachytávača snehu sa montujú na strešnú krytinu pomocou dvoch podpier. Profilované rúrky zachytávača snehu sa vkladajú do držiakov rúrkového zachytávača snehu a upevňujú sa pomocou fixačných posúvačov. Profilované rúrky zachytávača snehu sa potom spoja pomocou spojok – celková výška s podperami: 219 mm.

Systémový rúrkový zachytávač snehu sa dá namontovať aj dodatočne.

V závislosti od objektu a miestnych podmienok môže byť potrebné nainštalovať niekoľko radov rúrkových zachytávačov snehu. Maximálne prípustné vzdialenosti sa vypočítajú v závislosti od zaťaženia snehom, sklonu strechy, ako aj vzdialenosti krokiev.

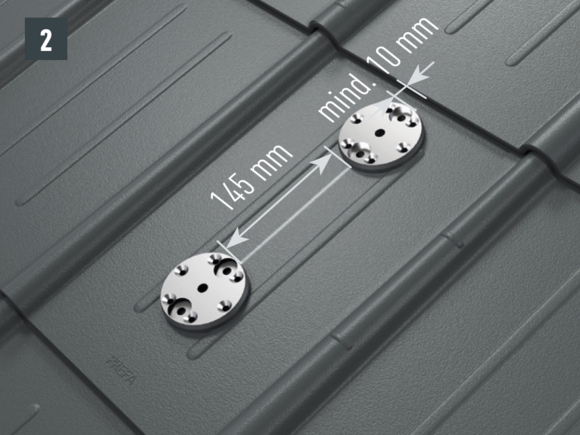

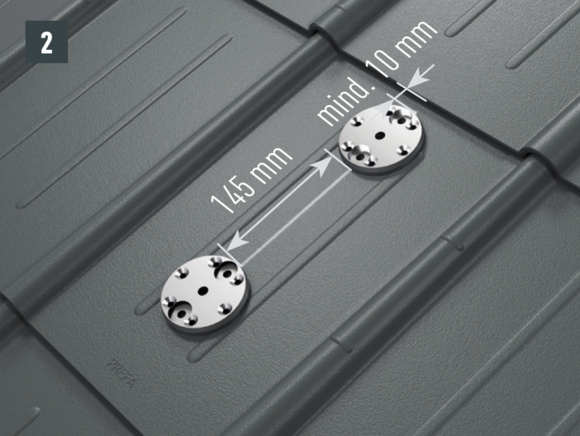

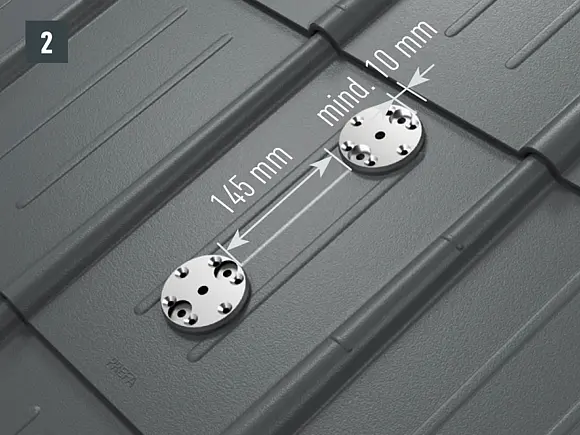

Označte stred krokvy. Horná časť podpery (vonkajší okraj) by mala mať odstup aspoň 10 mm od falcu nad ňou. Medzi oboma časťami podpier dodržte vzdialenosť 145 mm (merané zvnútra) (obr. 1).

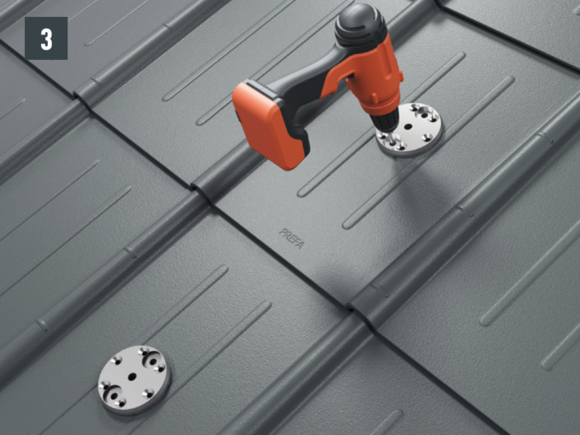

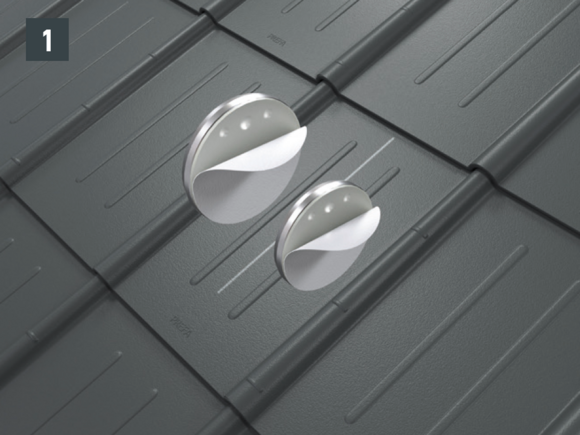

Na upevnenie na krokvu musia byť vyvŕtané otvory (∅ 8,5 mm) v osi držiaka rúrkového zachytávača snehu (spádu krokvy) – upevňovacie skrutky v jednej osi s krokvou. Stiahnite zadnú ochrannú fóliu na podperách, umiestnite ich do správnej polohy a nalepte (obr. 2).

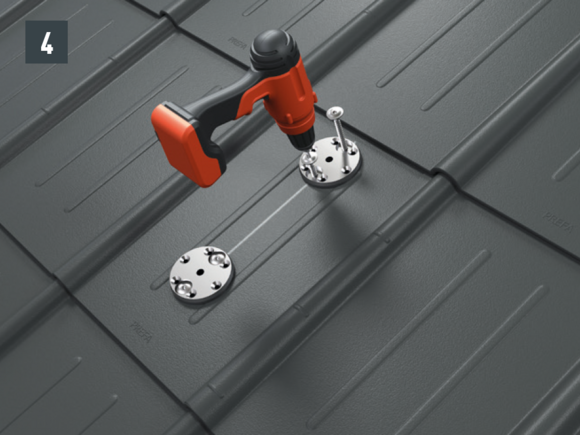

• Otvory pre skrutky predvŕtajte do podkonštrukcie vrtákom (∅ 4,1 mm), hĺbka vŕtania: cca 50 mm (obrázok 3).
• Podpery pevne priskrutkujte na krokvu 2 upevňovacími skrutkami 8 × 220 mm (pri dvojplášťovej konštrukcii) alebo 8 × 120 mm (pri jednoplášťovej konštrukcii), kým sa plošné tesnenie nepritlačí na strešnú krytinu alebo podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne vytlačí smerom von (nadstavec do vŕtačky: Torx TX40) (obr. 4).

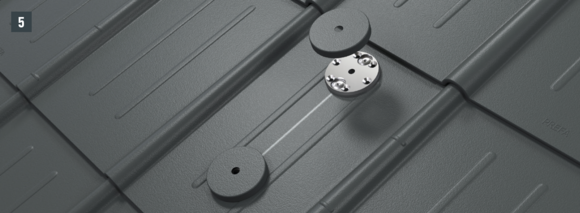

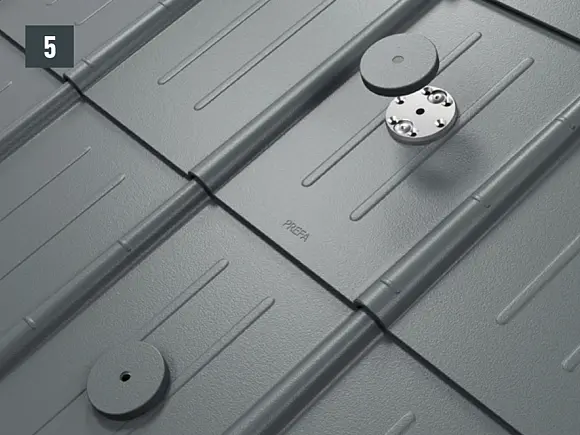

• Pripevnite (nasaďte) krytky na podpery (obr. 5).

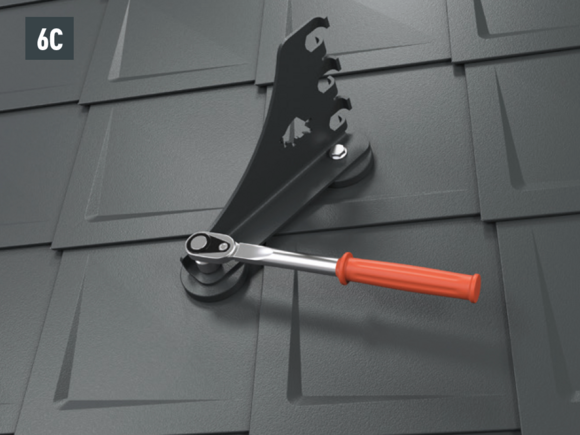

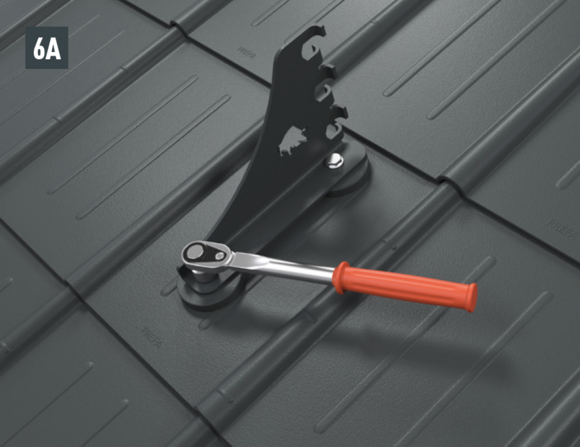

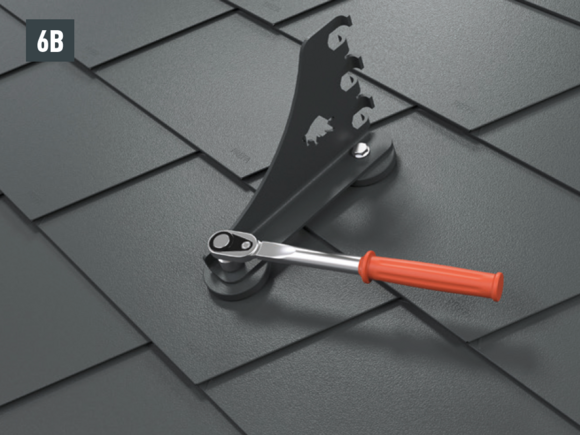

• Držiaky rúrkového zachytávača snehu namontujte pomocou dvoch skrutiek so šesťhrannou hlavou (M12) na podpery (veľkosť kľúča 19; uťahovací moment: 35 Nm) pri falcovaných škridlách (obr. 6A), strešných šindľoch (obr. 6B), strešných šablónach (obr. 6C), R.16 a FX.12 (obr. 6D).

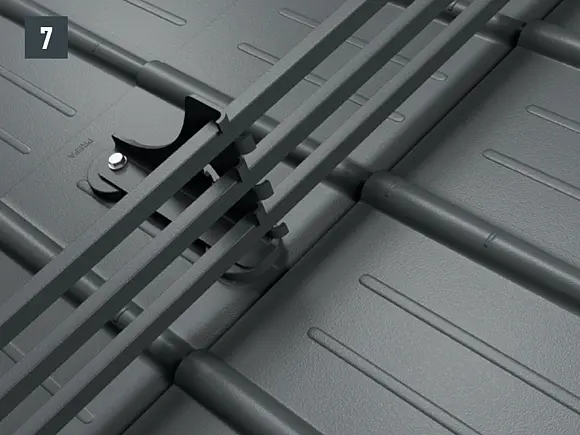

• Profilované rúrky zachytávača snehu vložte do namontovaných držiakov podľa vybraní. Presah v oblasti okraja nesmie byť väčší ako 30 cm (obr. 7).

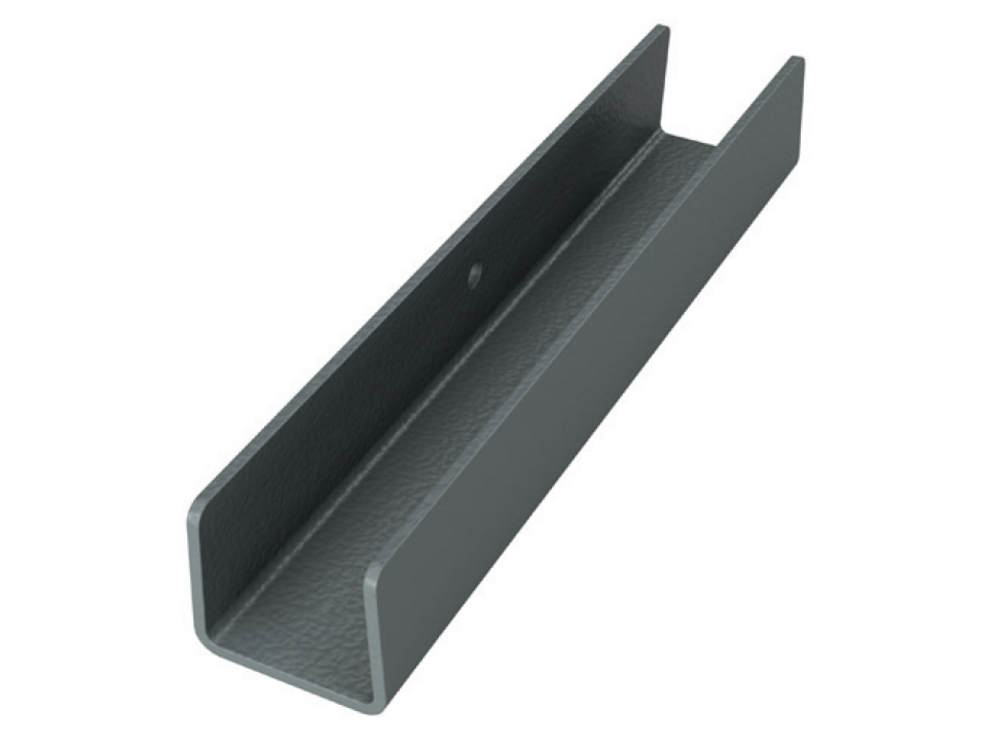

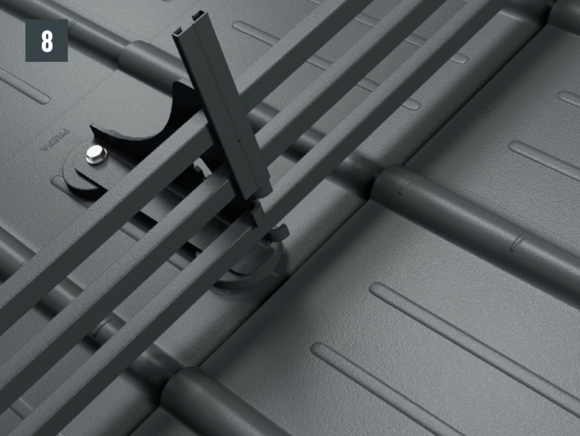

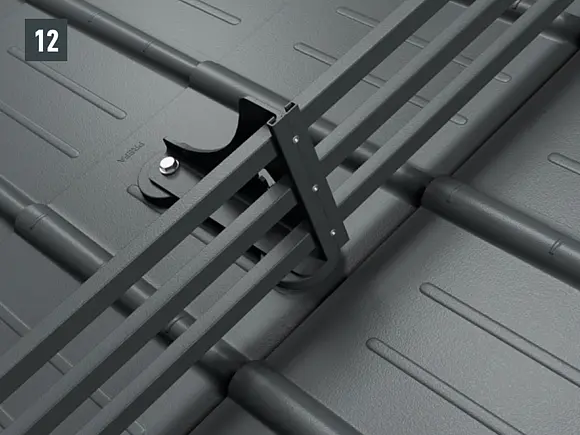

• Po montáži 3 profilovaných rúrok zachytávača snehu nasuňte na držiak zhora ukončovací profil (predvŕtaný otvor v spodnej časti) (obr. 8).

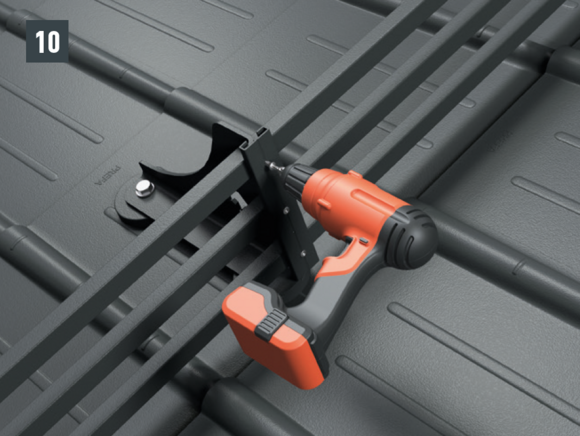

• Každý vkladací profil raz upevnite v strede dĺžky profilu pomocou dodaných samorezných skrutiek 5,5 × 25 mm TX25 (1 ks na každý vkladací profil), aby ste zabránili pohybu rúrok do strán a zabezpečili dilatáciu profilu doľava a doprava (obr. 9 a 10).

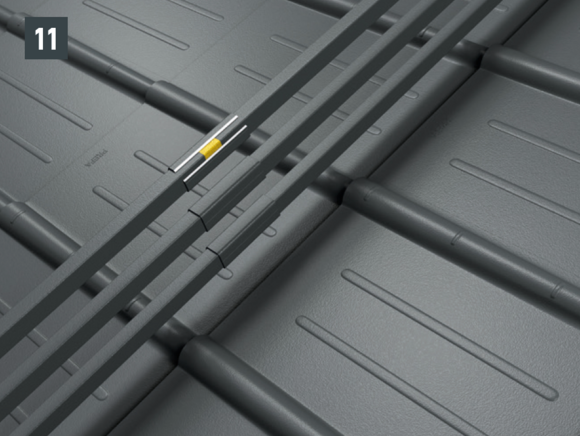

• Profilované rúrky zachytávača snehu spojte v oblasti styku pomocou dodaných rúrkových spojok. Spojovacie prvky majú penový prvok, aby mohli absorbovať lineárne dilatácie spôsobené teplom (obr. 11).

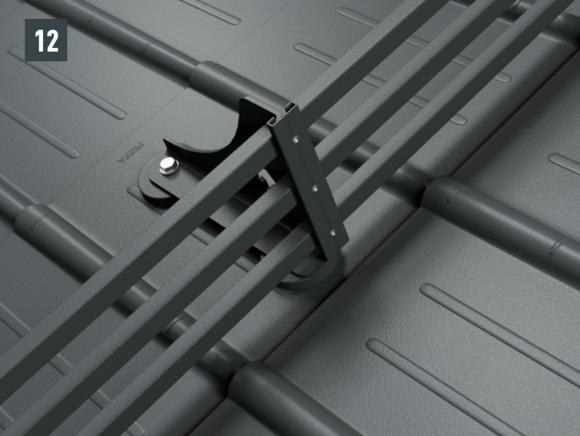

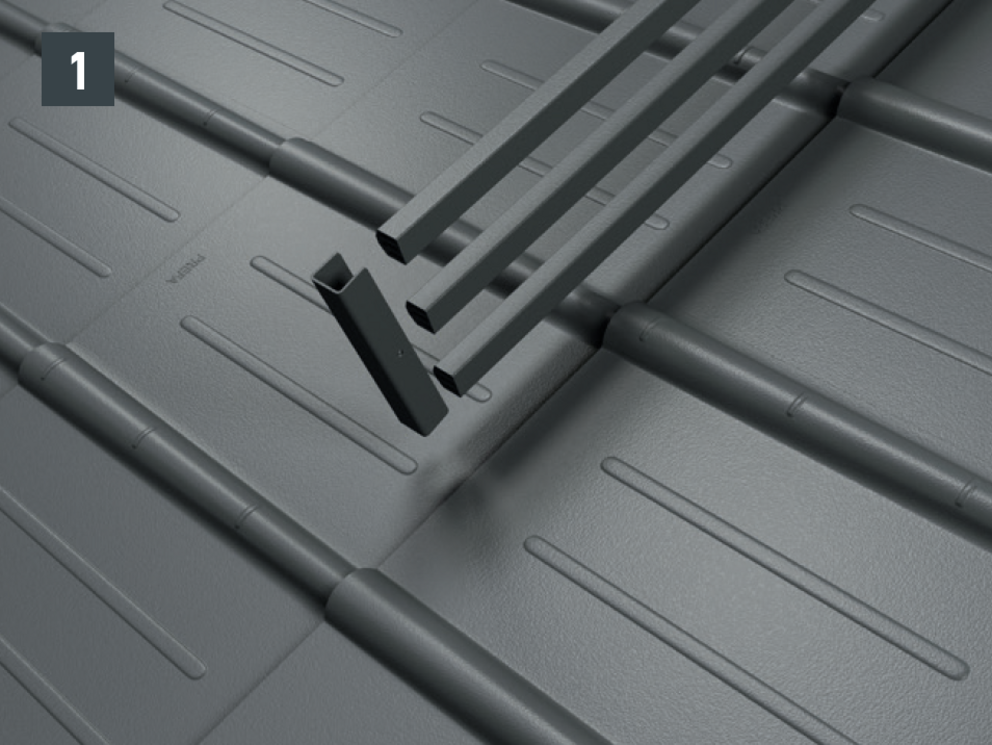

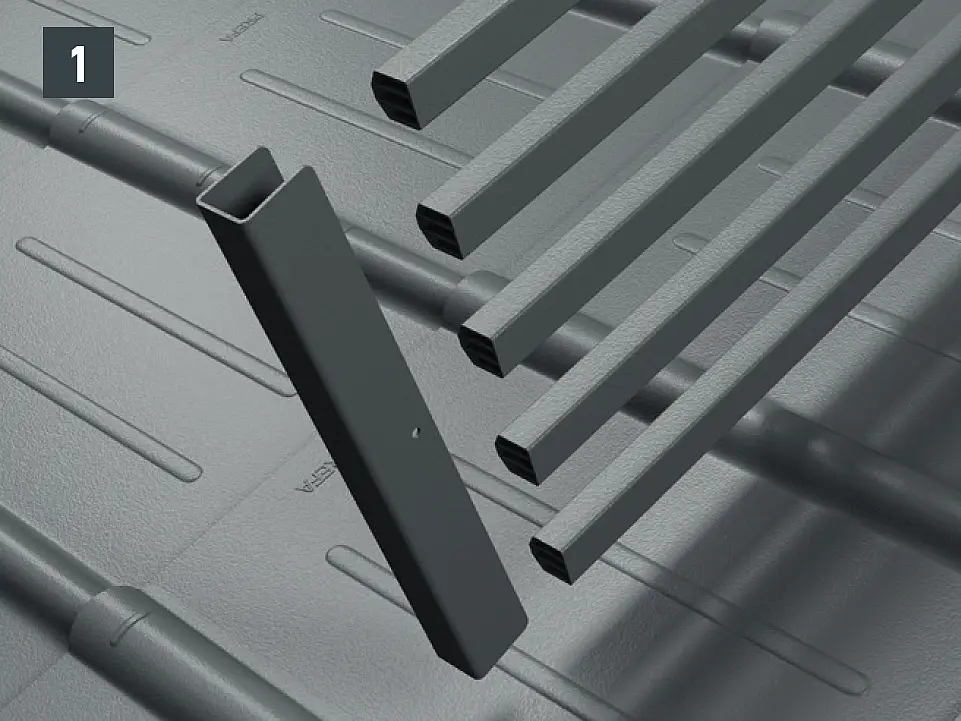

• Ukončovací prvok systémového rúrkového zachytávača snehu nasuňte na profilovanú rúrku zachytávača snehu (obr. 1).

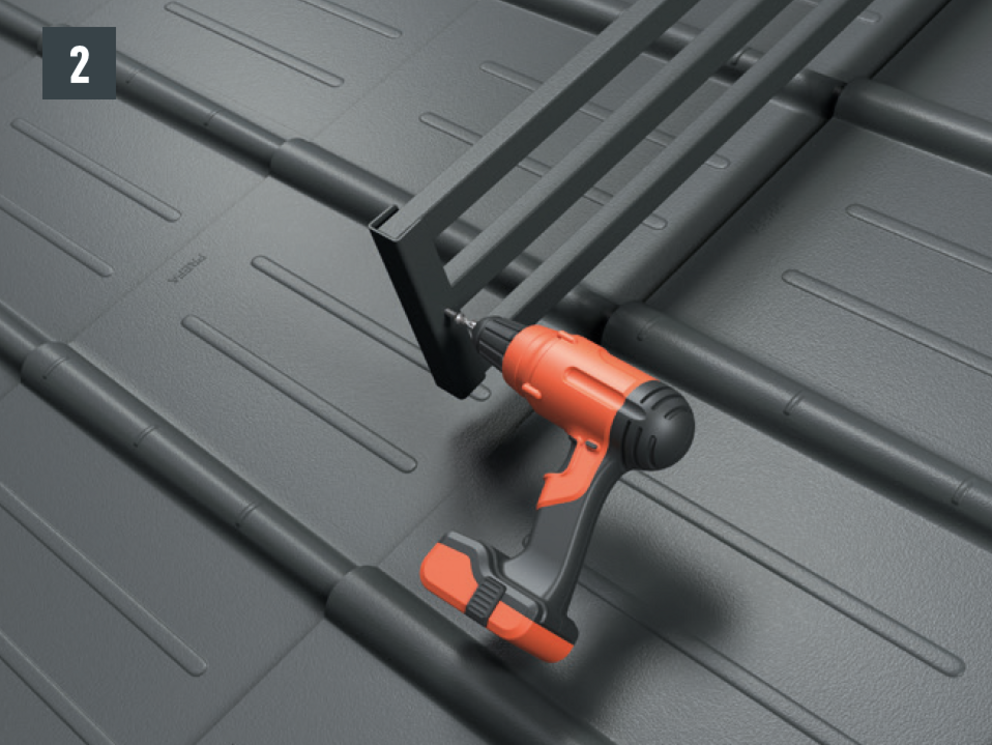

• Ukončovací prvok zafixujte pomocou dodanej upevňovacej skrutky (obr. 2).

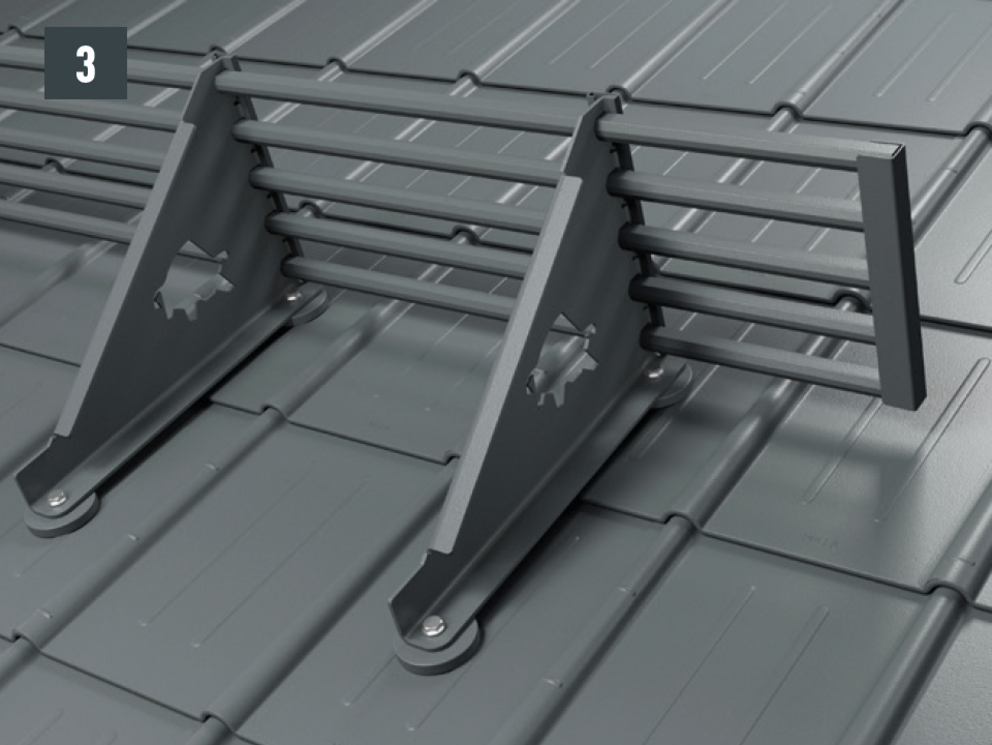

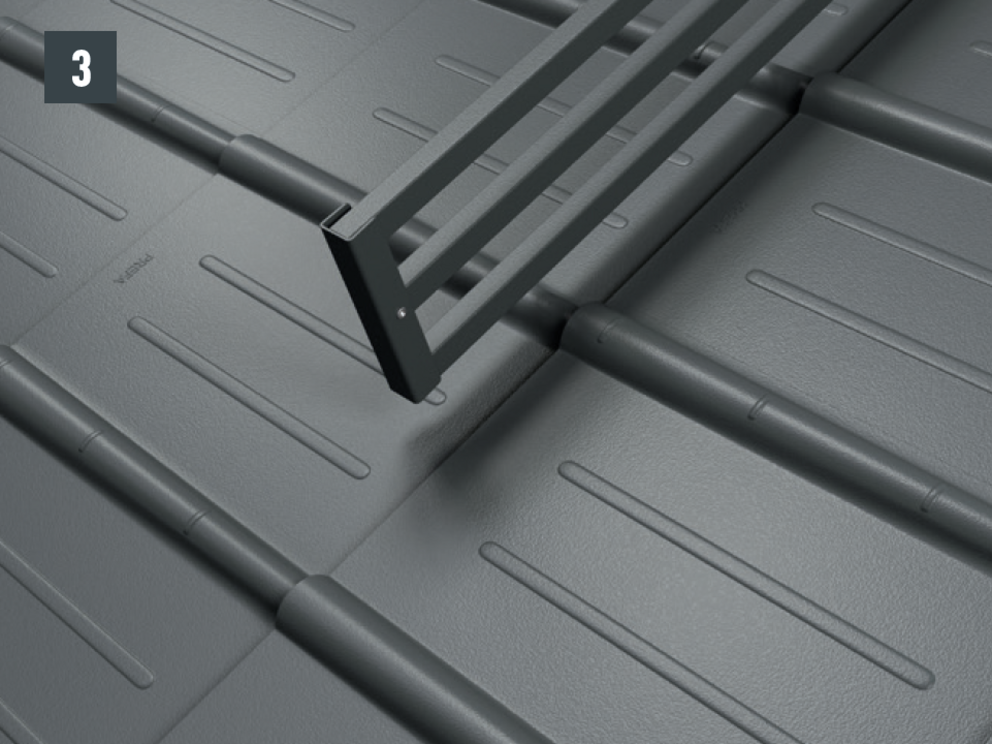

• Finálne namontovaný ukončovací prvok systémového rúrkového zachytávača snehu (obr. 3).

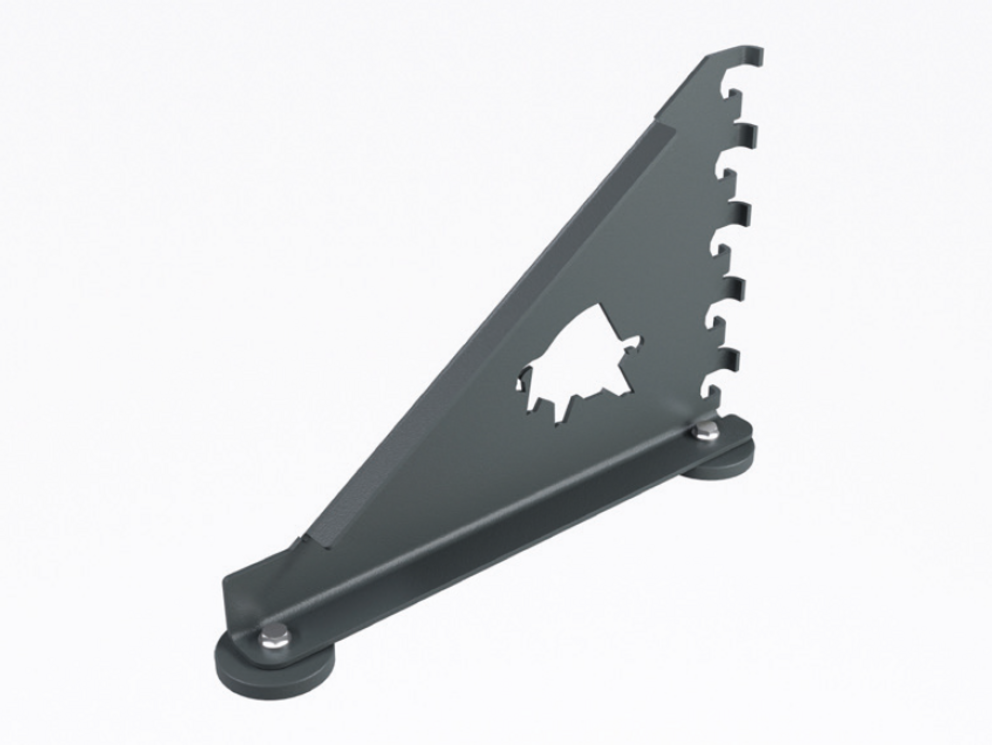

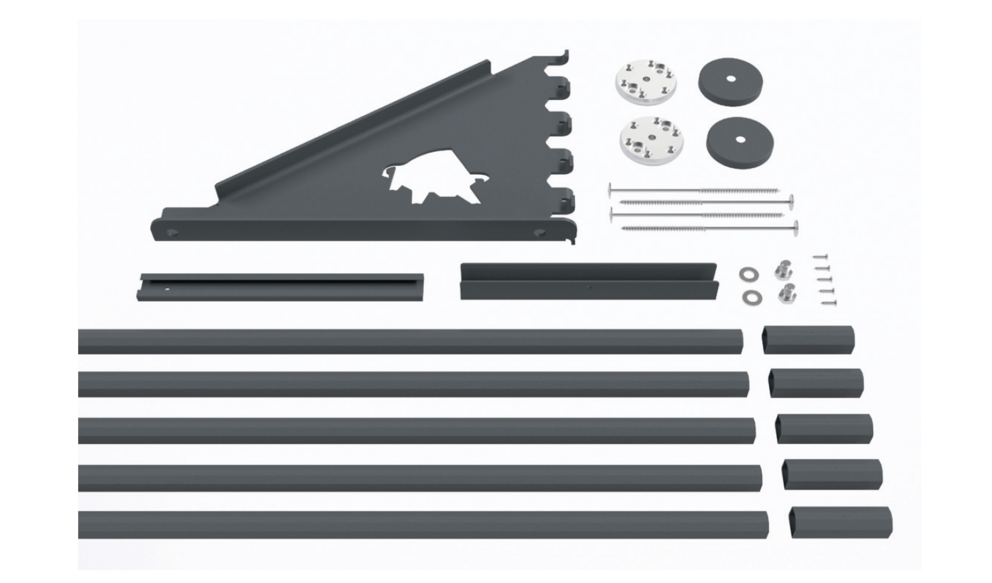

Montáž držiakov rúrkového zachytávača snehu XL sa uskutočňuje na dvoch podperách v krokvách strešného plášťa. Profilované rúrky zachytávača snehu sa vkladajú do držiakov rúrkového zachytávača snehu XL a upevňujú sa pomocou fixačných posúvačov. Vkladacie profily sa potom spoja pomocou spojok – celková výška 360 mm.

Systémový rúrkový zachytávač snehu XL sa dá namontovať aj dodatočne.

V závislosti od objektu a miestnych podmienok môže byť potrebné nainštalovať niekoľko radov rúrkových zachytávačov snehu. Maximálne prípustné vzdialenosti sa vypočítajú v závislosti od zaťaženia snehom, sklonu strechy, ako aj vzdialenosti krokiev.

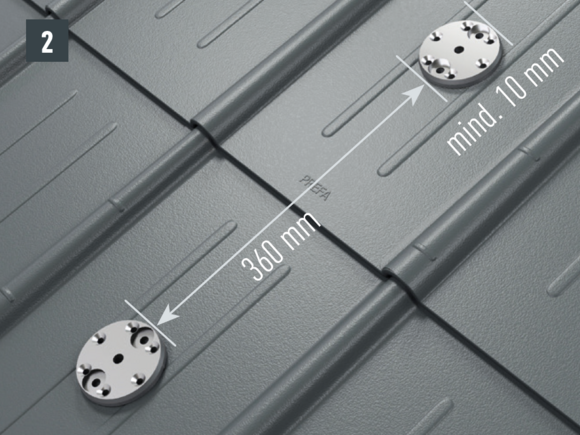

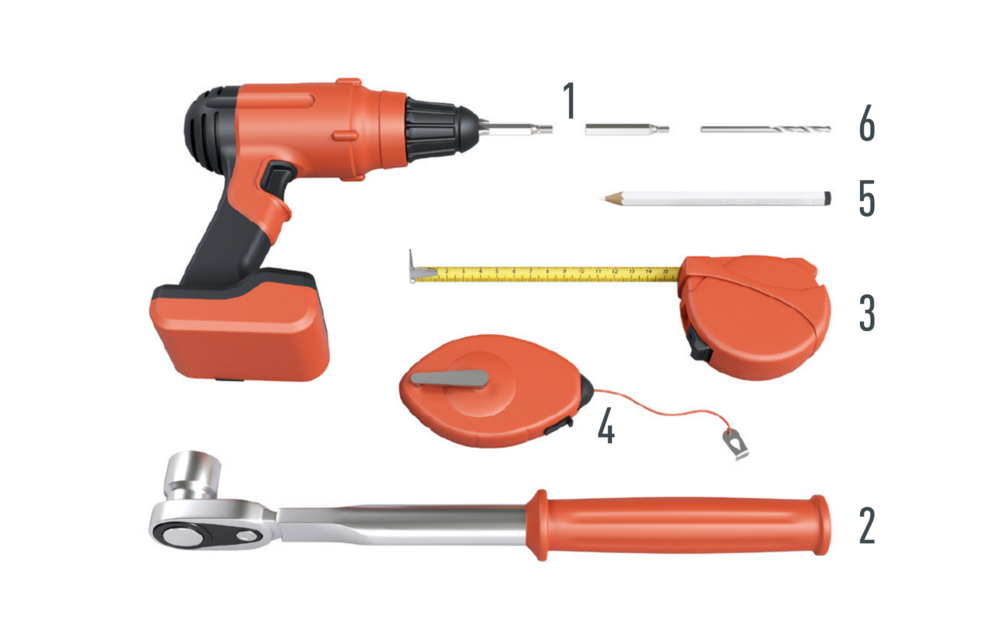

• Označte stred krokvy. Horná časť podpery (vonkajší okraj) by mala mať odstup aspoň 10 mm od falcu nad ňou. Medzi oboma podperami dodržte vzdialenosť 360 mm (merané zvnútra).

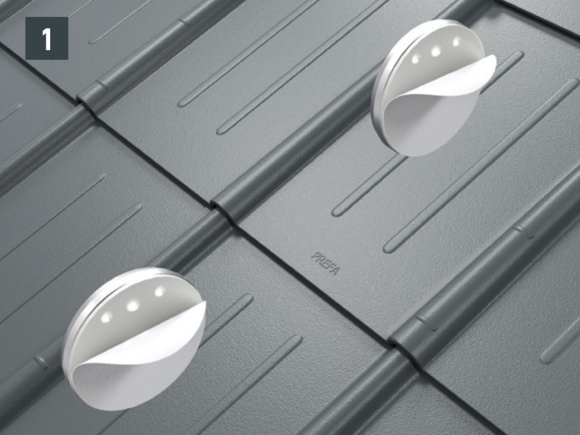

• Na upevnenie na krokvu musia byť vyvŕtané otvory (Ø 8,5 mm) v osi držiaka rúrkového zachytávača snehu na podperách XL (priebeh krokvy) – upevňovacie skrutky v jednej osi s krokvou. Stiahnite zadnú ochrannú fóliu na podperách, umiestnite ich do správnej polohy a nalepte (obr. 1 a 2).

• Otvory pre skrutky predvŕtajte do podkonštrukcie vrtákom (ø 4,1 mm), hĺbka vŕtania: cca 50 mm (obrázok 3).
• Podpery pevne priskrutkujte na krokvu 2 upevňovacími skrutkami 8 × 220 mm (pri dvojplášťovej konštrukcii) alebo 8 × 120 mm (pri jednoplášťovej konštrukcii), kým sa plošné tesnenie nepritlačí na strešnú krytinu alebo podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne vytlačí smerom von (nástavec do vŕtačky: TX40) (obr. 4).

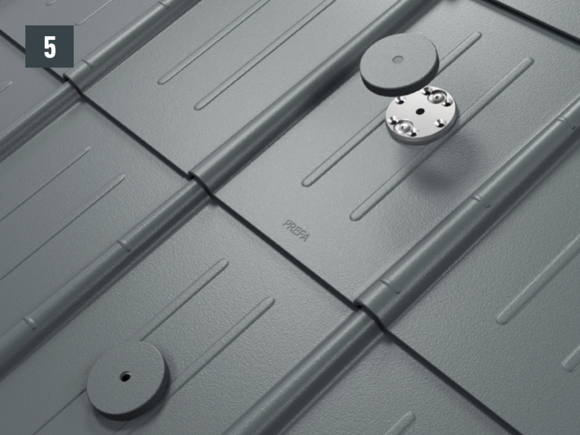

• Pripevnite (nasaďte) krytky na podpery (obr. 5).

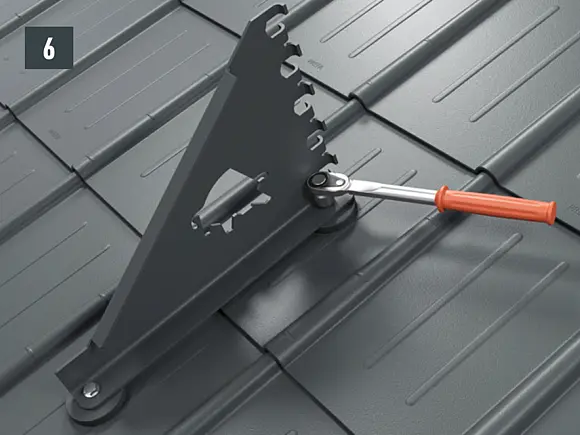

• Montáž držiaka rúrkového zachytávača snehu XL sa uskutoční pomocou dvoch skrutiek so šesťhrannou hlavou (M12) na podpery (veľkosť kľúča 19; uťahovací moment: 35 Nm) (obrázok 6).

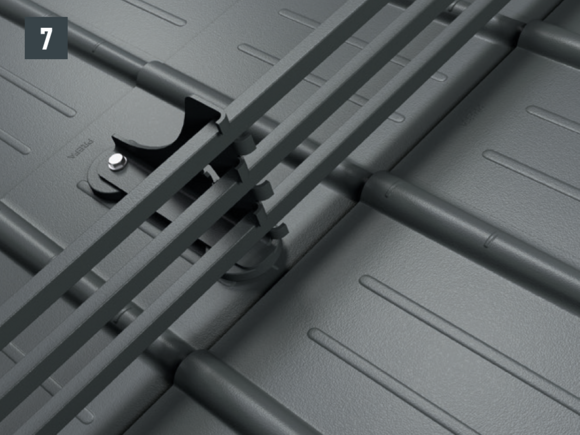

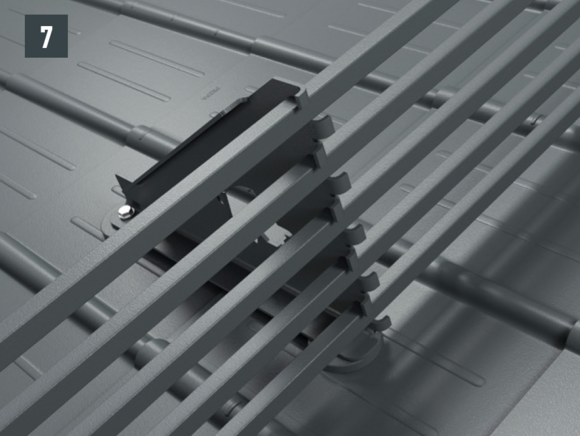

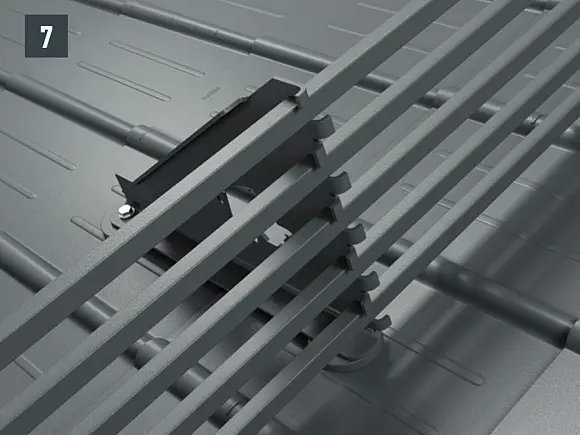

• Profilované rúrky zachytávača snehu vložte do namontovaných držiakov XL podľa vybrania. Presah v oblasti okraja nesmie byť väčší ako 30 cm (obr. 7).

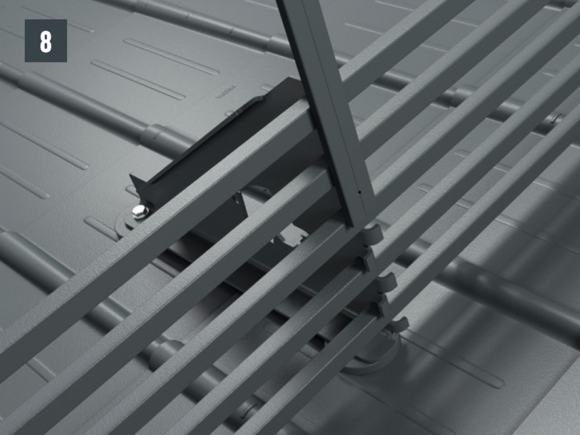

• Po montáži 5 vkladacích profilov nasuňte na hák zhora ukončovací profil (predvŕtaný otvor v spodnej časti) (obr. 8).

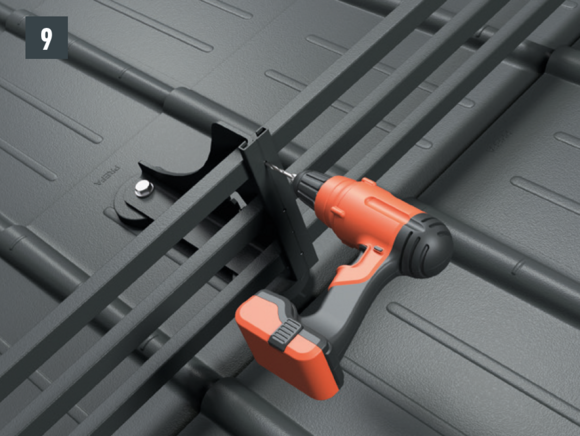

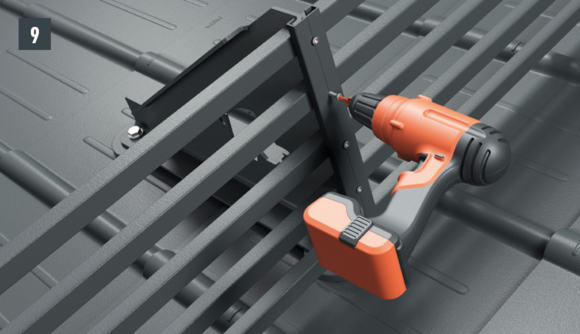

• Každý vkladací profil raz upevnite v strede dĺžky profilu pomocou dodaných samorezných skrutiek 5,5 × 25 mm TX25 (1 ks na každý vkladací profil), aby ste zabránili pohybu rúrok do strán a zabezpečili dilatáciu profilu doľava a doprava (obr. 9).

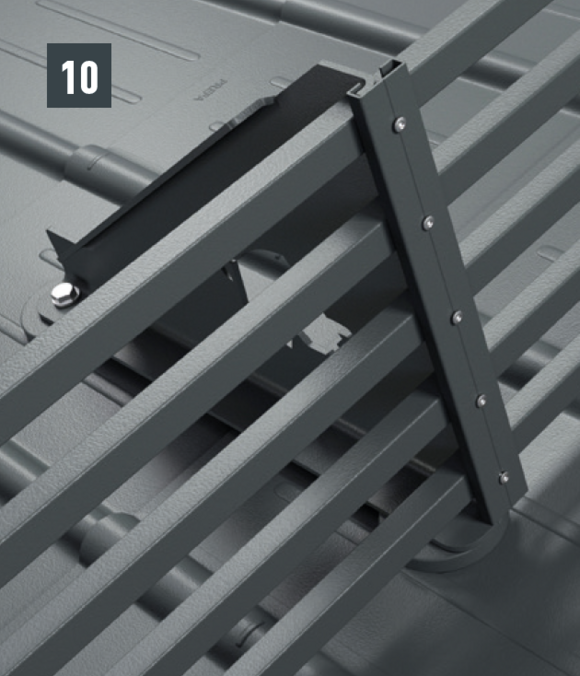

• Rúrky zachytávača snehu spojte v oblasti styku pomocou dodaných rúrkových spojok. Spojky majú penové prvky, aby mohli absorbovať lineárnu dilatáciu spôsobenú teplom (obr. 10).

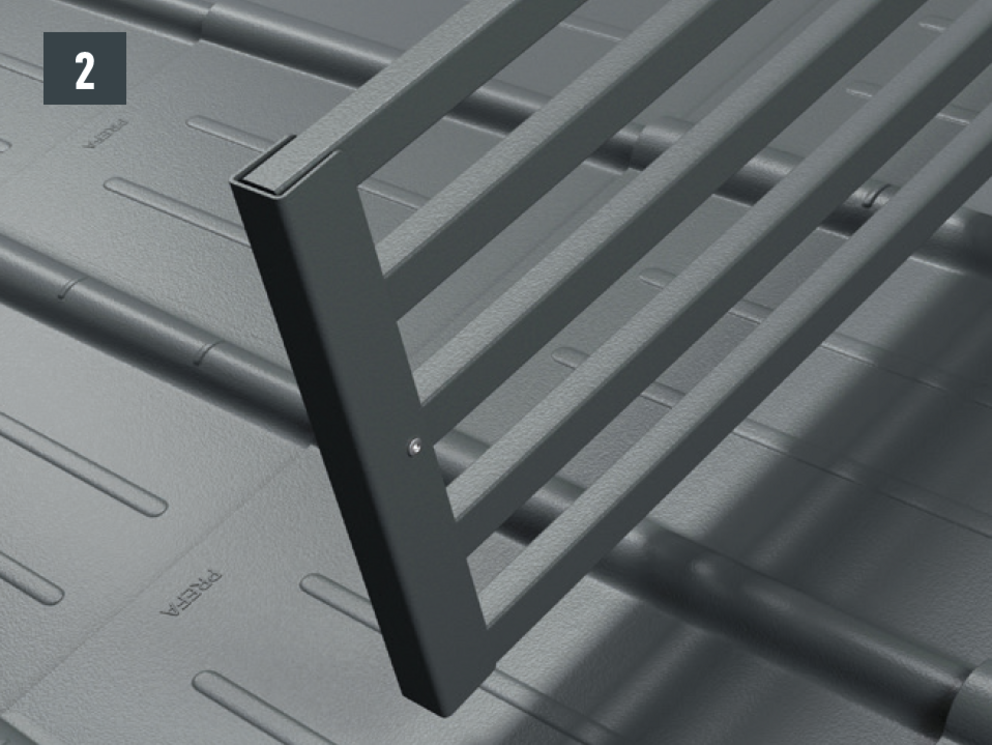

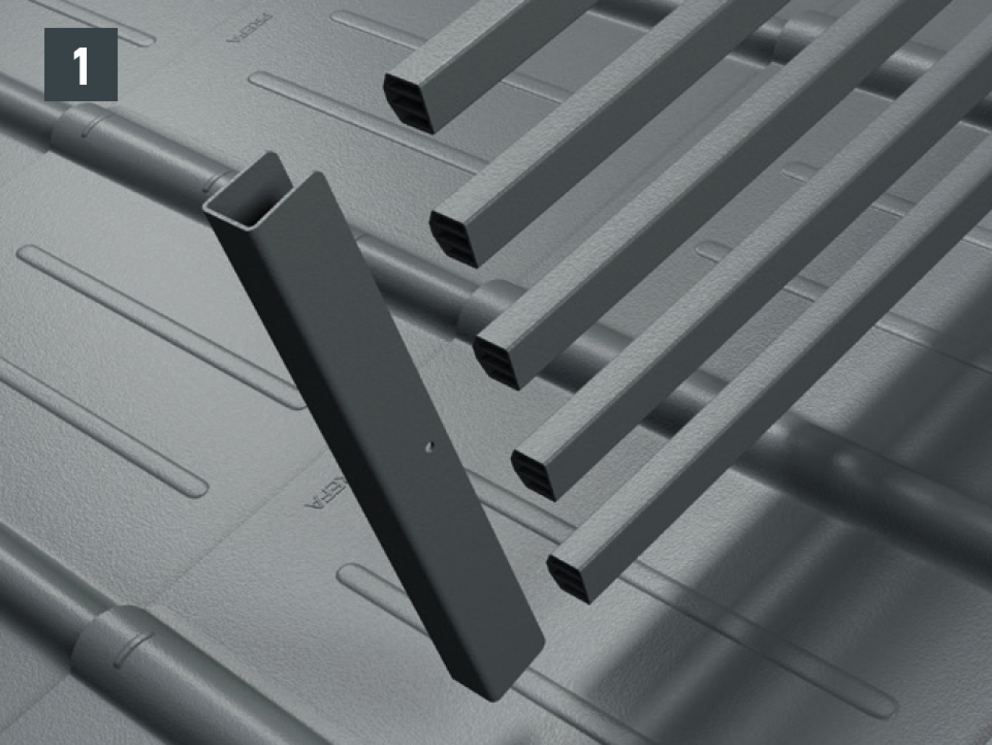

• Systémový rúrkový zachytávač snehu XL – ukončovací prvok XL nasuňte na rúrku zachytávača snehu (obrázok 1).
• Ukončovací prvok XL zafixujte pomocou dodanej upevňovacej skrutky (obrázok 2).
• Ukončovací prvok XL po dokončení montáže (obr. 3).

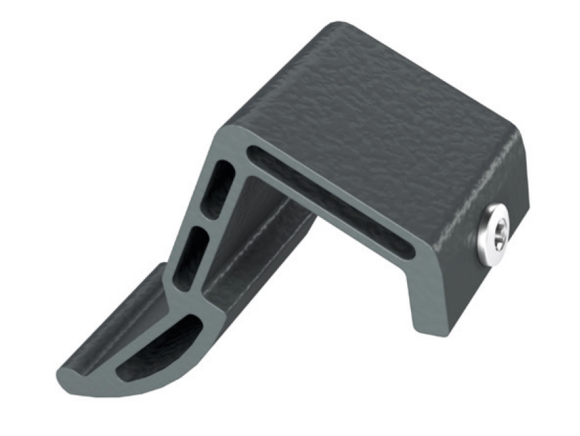

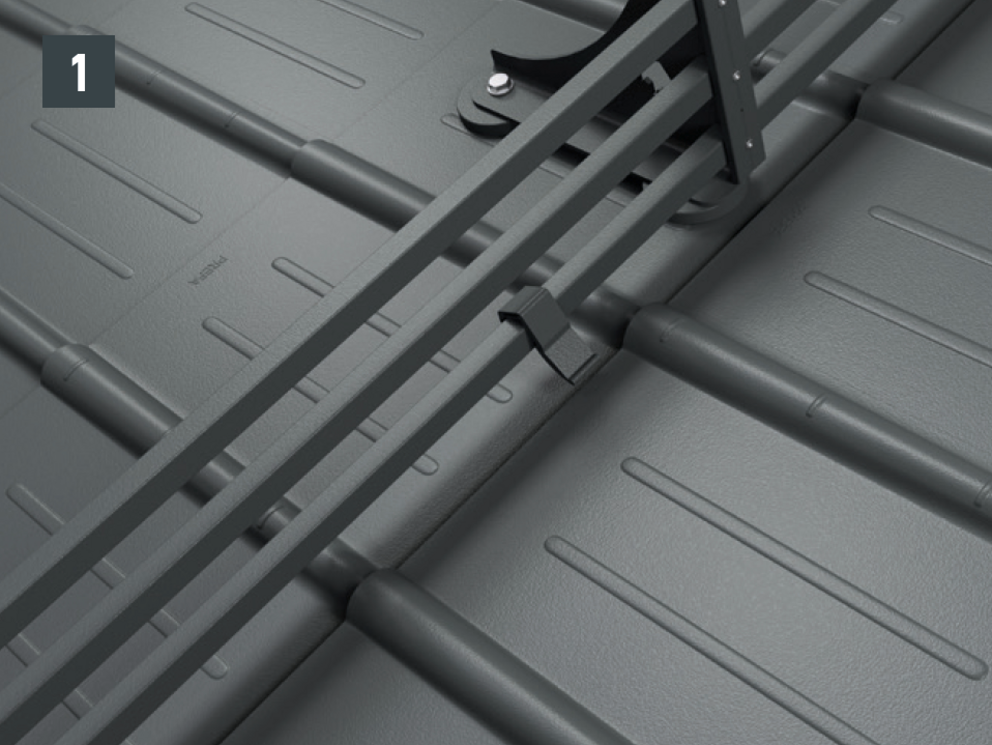

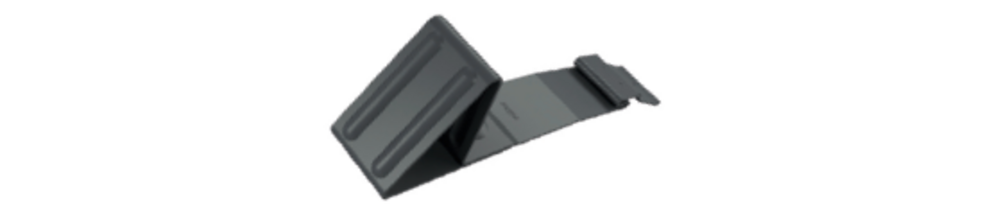

• Zachytávač ľadu pripevnite na profilovanú rúrku zachytávača snehu (cca 4 ks na meter) (obr. 1).

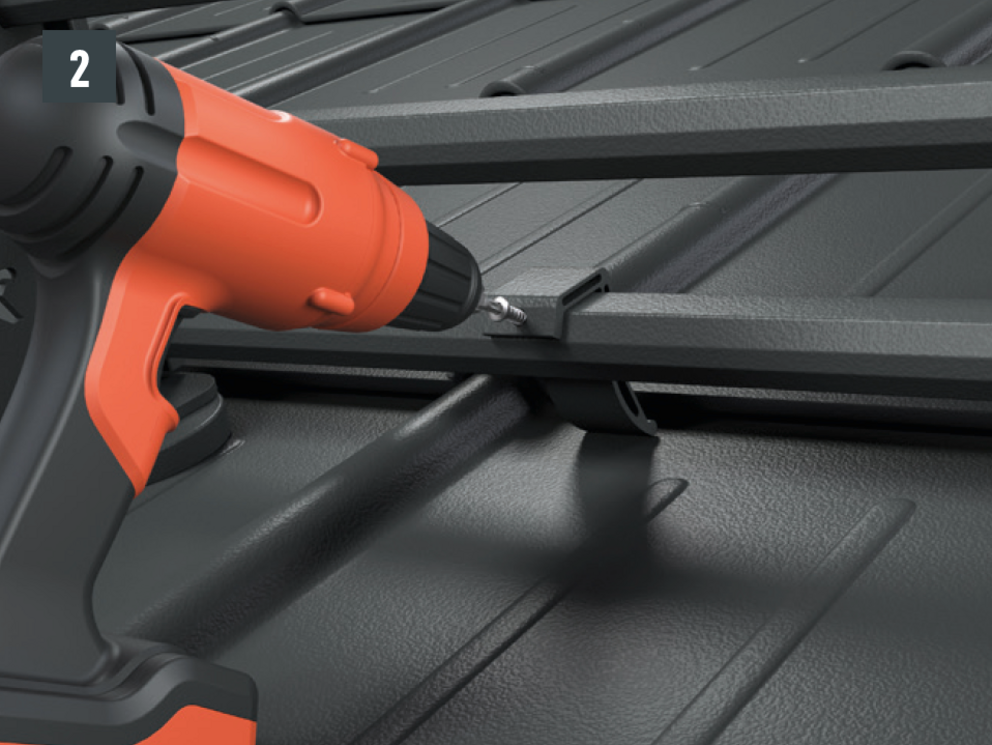

• Zachytávač ľadu zafixujte pomocou dodanej upevňovacej skrutky (obr. 2).

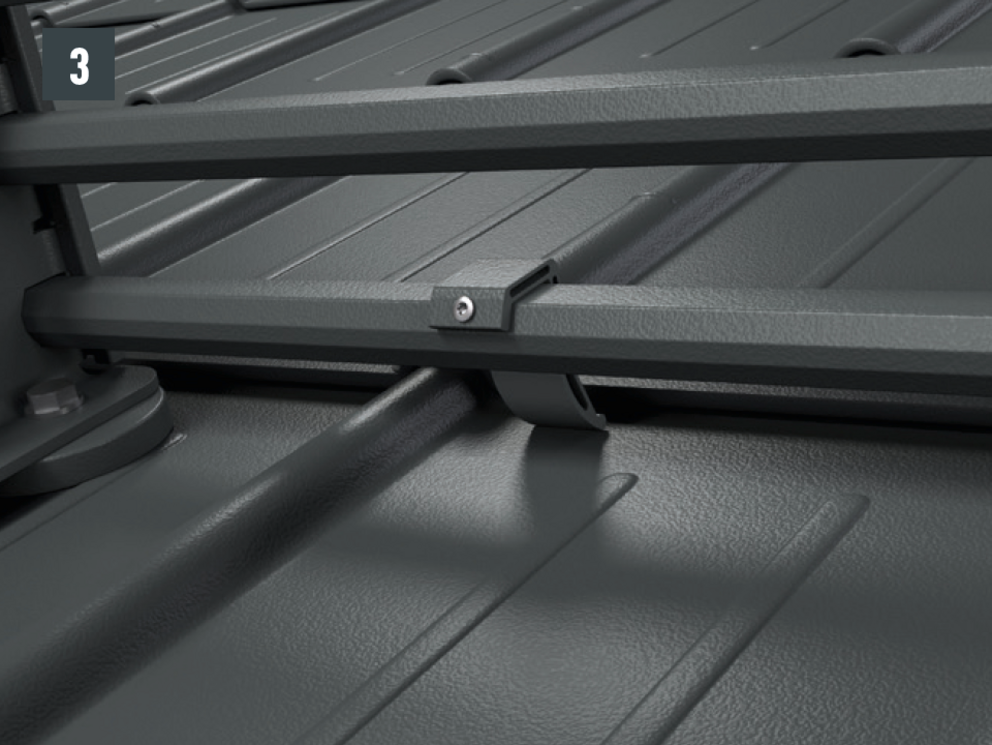

• Finálne namontovaný zachytávač ľadu (obr. 3).

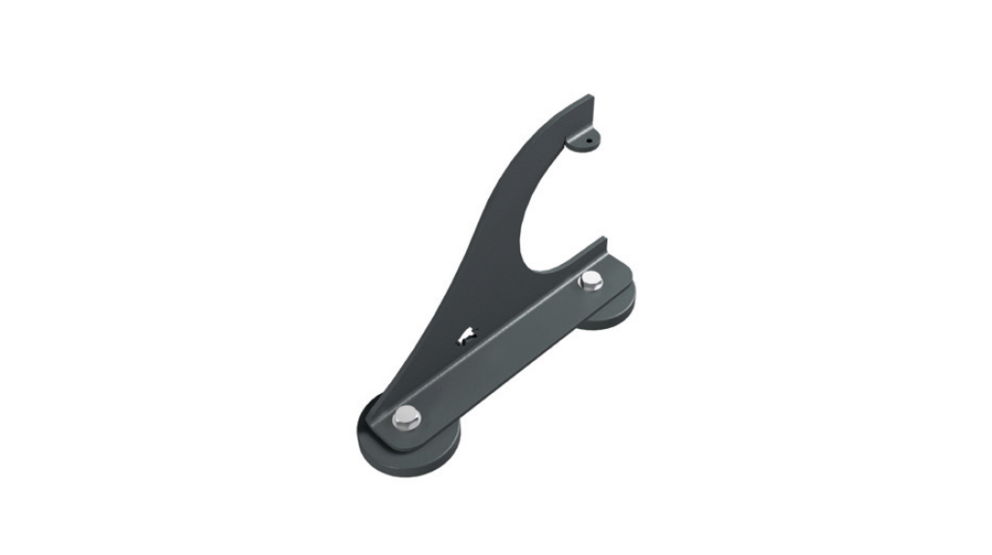

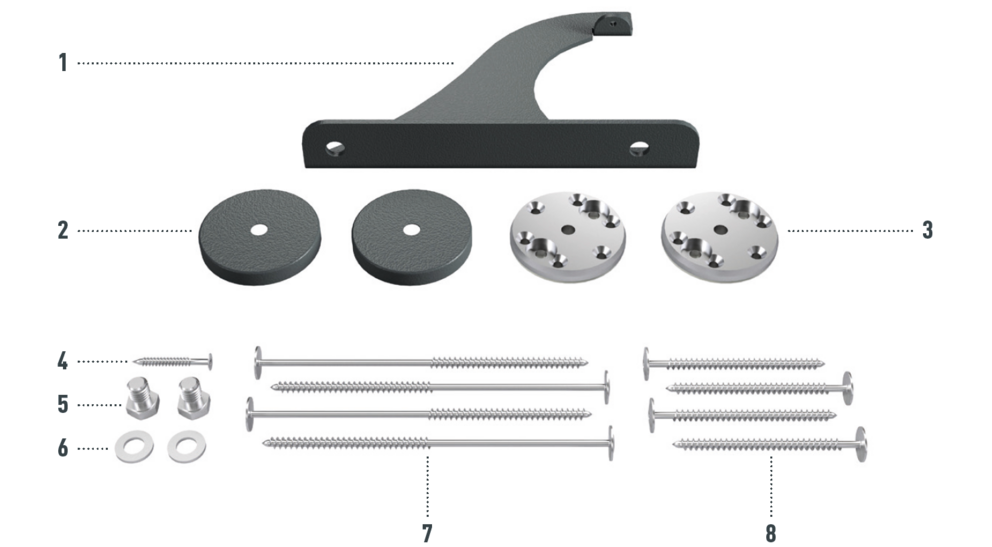

Montáž sa vykonáva pomocou dvoch podpier na strešnú krytinu. Do horských zachytávačov snehu sa môžu vložiť guľatiny s priemerom cca 140 mm, ktoré môžete upevniť pomocou dodaných skrutiek. Celková výška nosníkov s podperami: 219 mm. Držiaky horského zachytávača snehu sa môžu namontovať aj dodatočne. K dispozícii sú vo všetkých farbách pre strešné systémy PREFA (maloformát).

V závislosti od objektu a miestnych podmienok môže byť potrebné nainštalovať niekoľko radov horských zachytávačov snehu. Maximálne prípustné vzdialenosti sa vypočítajú v závislosti od zaťaženia snehom, sklonu strechy, ako aj vzdialenosti krokiev.

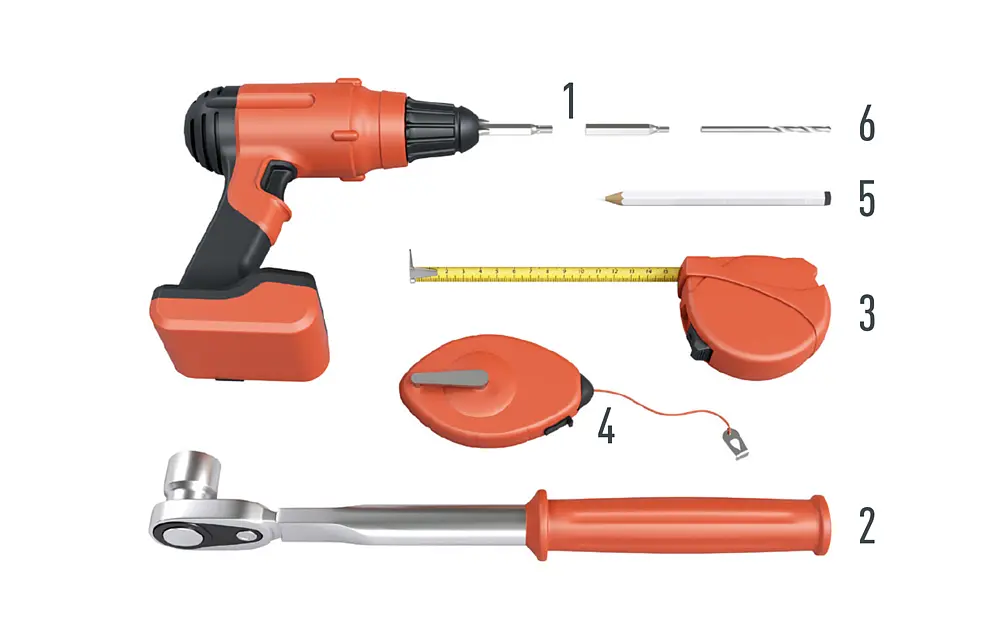

• Označte stred krokvy. Horná časť podpery (vonkajší okraj) by mala mať odstup aspoň 10 mm od falcu nad ňou. Medzi oboma časťami podpier dodržte vzdialenosť 145 mm (merané zvnútra) (obr. 1).
• Na upevnenie do krokvy musia byť otvory (Ø 8,5 mm) v podperách v osi nosníkov horského zachytávača snehu (= spád krokiev) – upevňovacie skrutky v jednej osi s krokvou. Stiahnite zadnú ochrannú fóliu na podperách, umiestnite ich do správnej polohy a nalepte (obr. 2).

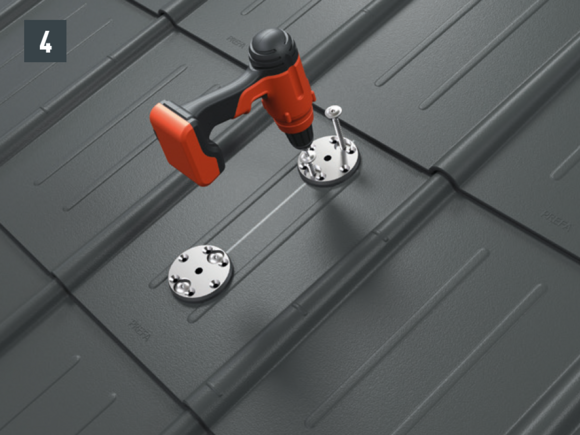

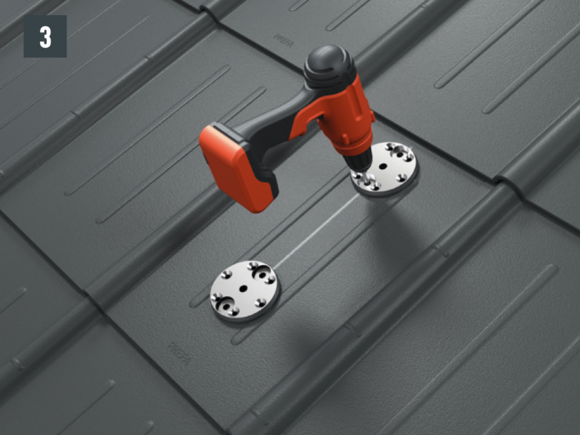

• Otvory pre skrutky predvŕtajte do spodnej konštrukcie vrtákom Ø 4,1 mm s hĺbkou vŕtania cca 50 mm (obr. 3).

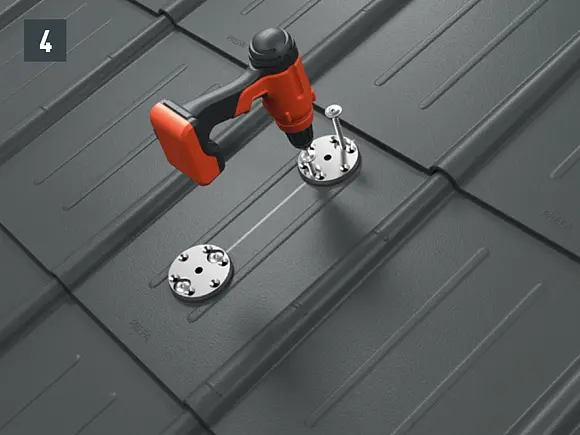

• Podpery pevne priskrutkujte na krokvu vždy s 2 ks upevňovacích skrutiek 8 × 220 mm (pri dvojplášťovej konštrukcii), resp. 8 × 120 mm (pri jednoplášťovej konštrukcii), kým sa plošné tesnenie nepritlačí na strešnú krytinu/podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne vytlačí smerom von (nadstavec do vŕtačky: Torx TX40) (obr. 4).
• Pripevnite (nasaďte) krytky na podpery (obr. 5).

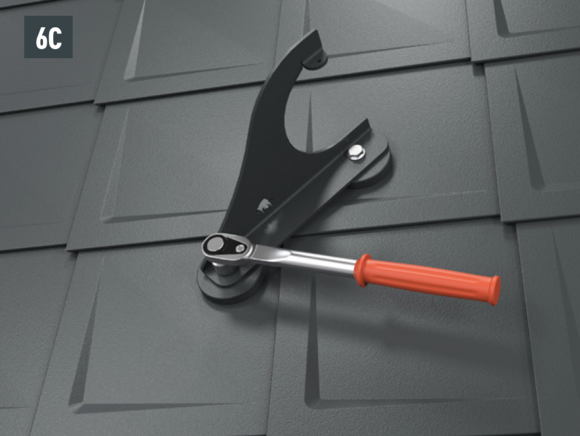

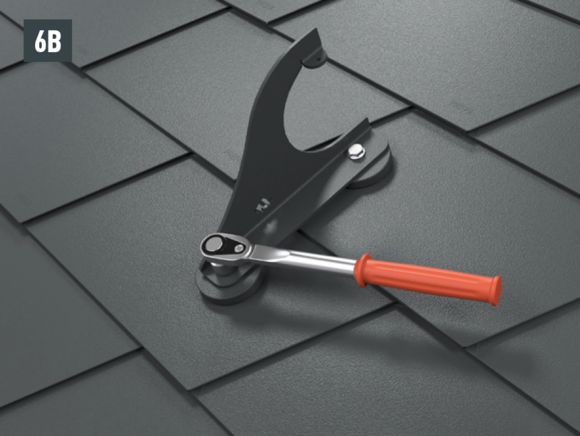

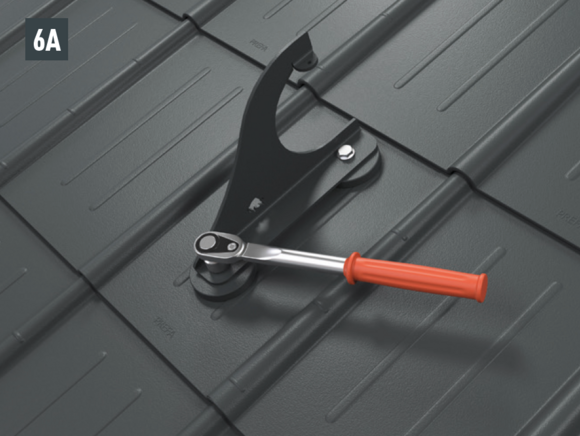

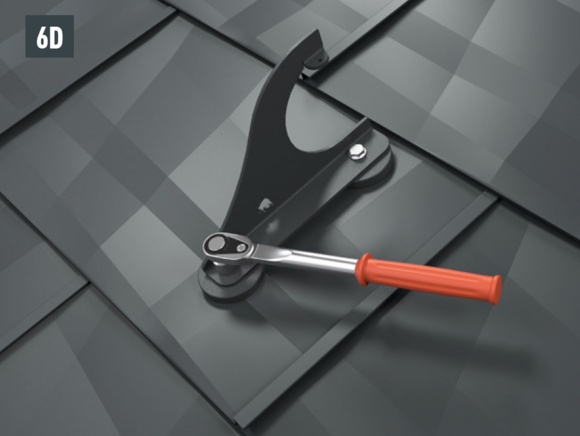

Držiaky horského zachytávača snehu namontujte pomocou dvoch skrutiek so šesťhrannou hlavou (M12) na podpery (veľkosť kľúča 19; uťahovací moment: 35 Nm) pri falcovaných škridlách (obr. 6A), strešných šindľoch (obr. 6B), strešných šablónach (obr. 6C), R.16 a FX.12 (obr. 6D).

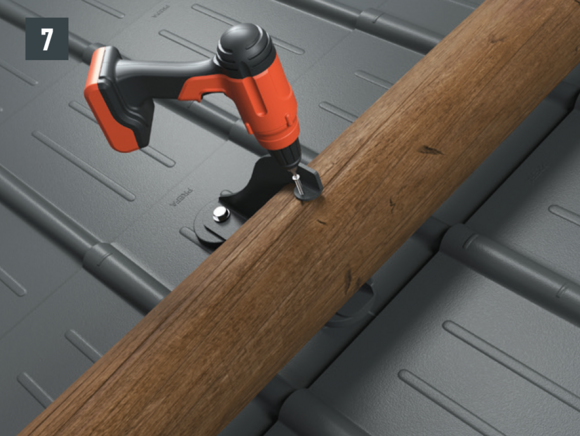

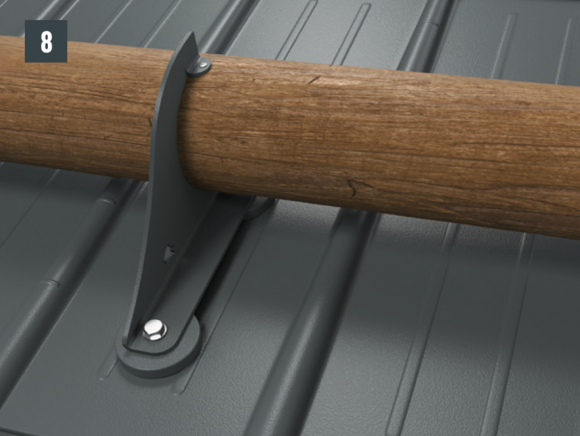

• Vložte guľatinu podľa priemeru nosníka horského zachytávača snehu (Ø cca 140 mm) a upevnite ju skrutkou (5 × 60 mm). Presah v oblasti okraja nesmie byť väčší ako 30 cm (obr. 7 a 8).
