Bezpečnostné strešné prvky

Kliknite na požadovanú tému na priamy prechod na príslušný návod:

Stúpací schodík
Držiak strešnej lávky s jedným podstavcom
Držiak strešnej lávky s dvomi podstavcami
Bezpečnostný strešný hák
Bezpečnostný strešný hák na podperách

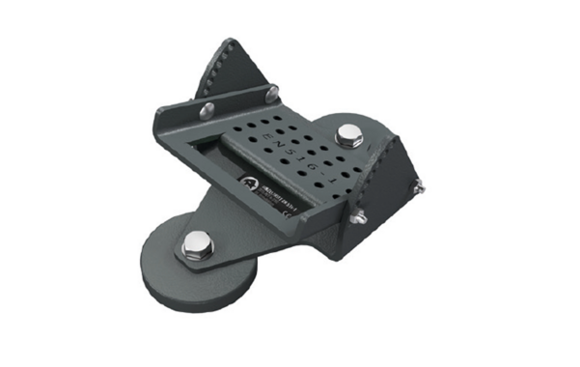

Stúpací schodík je stavebný výrobok z hliníka na prístup na strechy, je pevne spojený s nosnou konštrukciou šikmých striech a je prístupný na účely kontroly, údržby a servisu zariadení nad strešnými plochami. Stúpací schodík je v súlade s normou EN 516, trieda K1 a nesmie sa používať ako viazací bod pre osobné ochranné prostriedky. Pre strechy so sklonom 12 – 60°.

stúpací schodík
Podklad	Základným predpokladom je správne položená strešná krytina PREFA podľa montážnej príručky a konštrukčne stabilná celoplošná podkonštrukcia (celoplošné debnenie s hrúbkou minimálne 24 mm). Vzdialenosť krokiev nesmie presiahnuť 1 000 mm.
Údaje o materiáloch	Stúpací schodík hliník AlMg1 H24, s = 5 mm Plošné tesnenie: silikónové podložky Podpery: EN AW 2007 AlcuPbMgMn Krytka: farebný hliníkový pás PREFALZ Upevňovacie skrutky/matice: nerezová oceľ, kvalita A2

Bezpečnostné pokyny

Pred použitím vizuálne skontrolujte celý strešný prístupový systém, či nemá zjavné chyby (napr. uvoľnené skrutkové spoje, deformácie, opotrebovanie, poškodená strešná krytina). Ak existujú akékoľvek pochybnosti o bezpečnej funkcii strešného prístupového systému, musí ho skontrolovať kompetentná osoba (písomná dokumentácia).
Systém smú montovať, resp. používať len osoby, ktoré sú oboznámené s týmto návodom na použitie a s bezpečnostnými predpismi platnými na mieste, a ktoré sú fyzicky alebo psychicky zdravé.
Ak sa počas montáže vyskytnú akékoľvek nejasnosti, obráťte sa na výrobcu.
Stúpací schodík bol vyvinutý na prístup na strechu a nesmie sa používať na iné účely. Na stúpací schodík nikdy nevešajte bremená ani ho nepoužívajte ako viazací bod pre osobné ochranné prostriedky.
Zdravotné problémy (napr. problémy so srdcom alebo obehovou sústavou, užívanie liekov, alkohol) môžu ovplyvniť bezpečnosť používateľa pri prácach vo výške.
Ak sila vetra prekročí obvyklú úroveň, bezpečnostné systémy sa už nesmú používať.
Na stúpacích schodíkoch sa nesmú vykonávať žiadne zmeny.

Upozornenie

Pri všetkých strešných systémoch PREFA môže byť potrebné nainštalovať spevňovaciu podložku (napr. ak sa priestore montáže nachádza falc alebo hrebeň vlny
). Stúpací schodík neumiestňujte a nepripevňujte na falc alebo hrebeň vlny strešnej krytiny PREFA.
POZOR: Dodržte montážne oblasti strešných systémov PREFA.

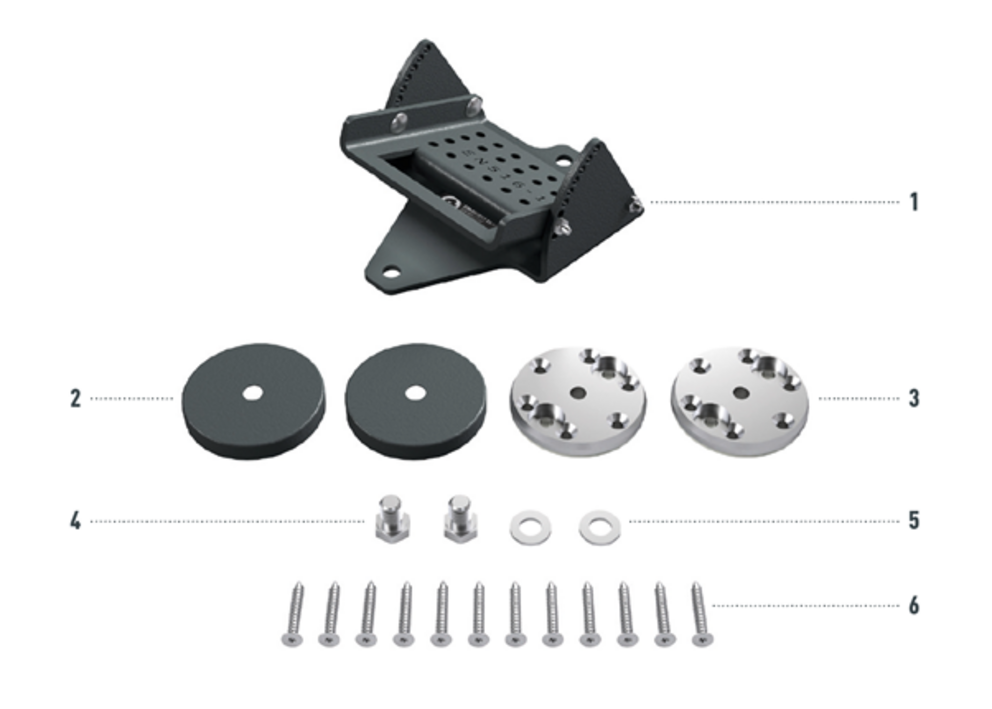

1 Predmontovaný stúpací schodík
2 2 krytky na podpery
3 2 podpery vrát. plošného tesnenia

4 2 skrutky so šesťhrannou hlavou M12 × 16 mm
5 2 podložky 13,0
6 12 skrutiek so zápustnou hlavou 6,0 × 40/24

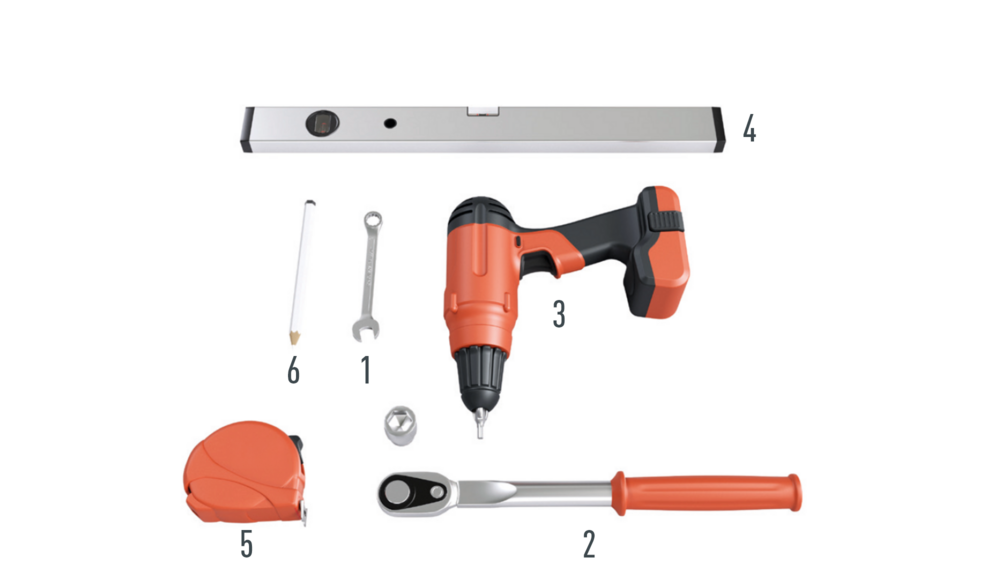

1 Vidlicový kľúč, veľkosť 10
2 Momentový kľúč, veľkosť nadstavca 19
3 Vŕtačka s nadstavcom Torx TX25

4 Vodováha
5 Zvinovací meter
6 Ceruzka

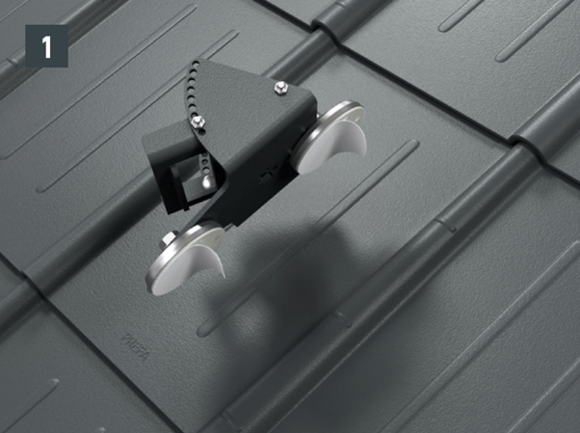

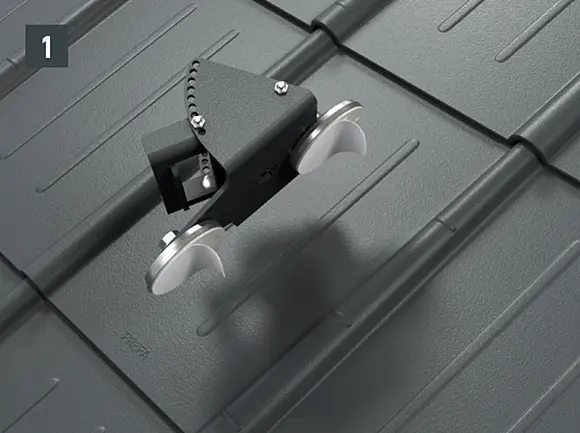

Podpery predmontujte na stúpacom schodíku a potom stiahnite kryciu fóliu na obidvoch podperách (obr. 1).

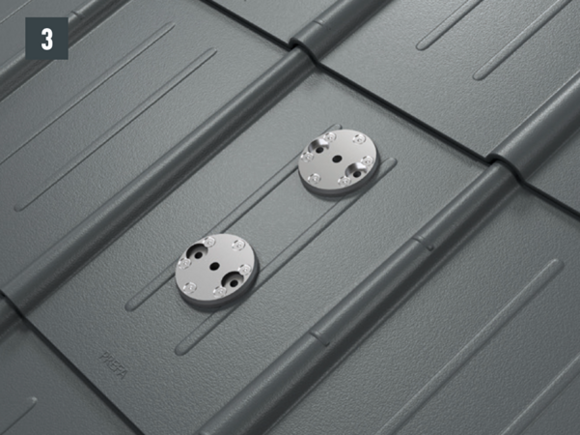

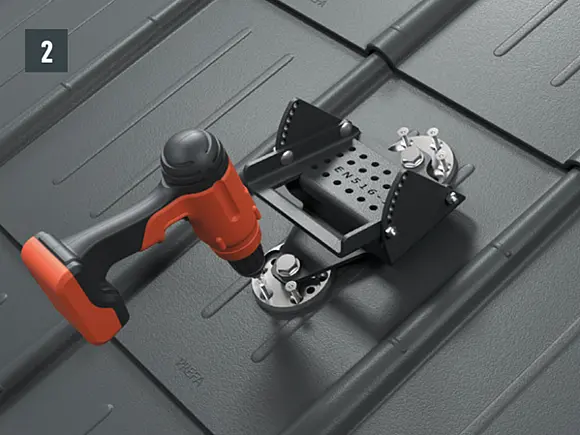

Stúpací schodík umiestnite do požadovanej polohy v smere krokiev a podpery pripevnite k spodnej konštrukcii pomocou dodaných skrutiek so zápustnou hlavou (obr. 2).
Stúpací schodík odskrutkujte z podpier a podpery upevnite k spodnej konštrukcii pomocou zvyšných skrutiek so zápustnou hlavou (obr. 3).

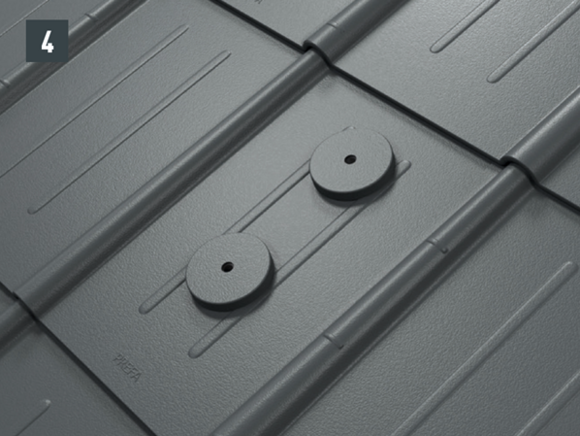

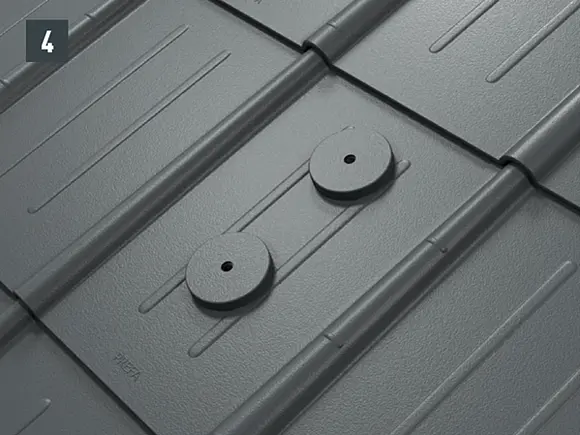

Na podpery umiestnite krytky (obr. 4).

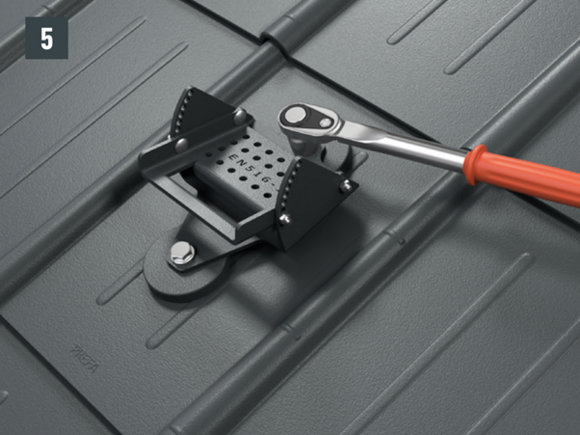

Pomocou momentového kľúča priskrutkujte stúpací schodík na podpery pomocou dodaných skrutiek so šesťhrannou hlavou a podložiek. Uťahovací moment 35 Nm (obr. 5).

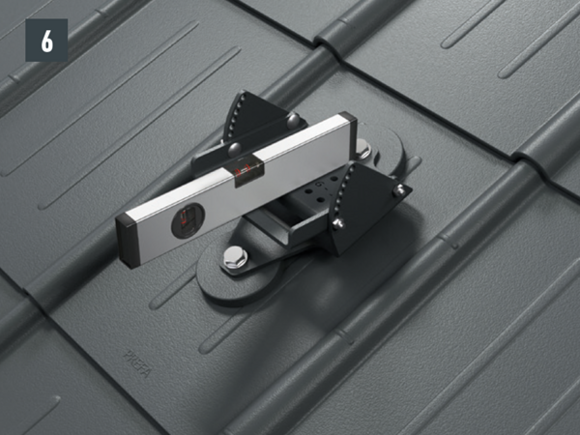

Pre nastavenie sklonu uvoľnite skrutky a samopoistnú maticu a schodík nastavte pomocou vodováhy. Schodík nastavte tak, aby sa neodchyľoval od horizontálnej polohy o viac ako ±3° (obr. 6).

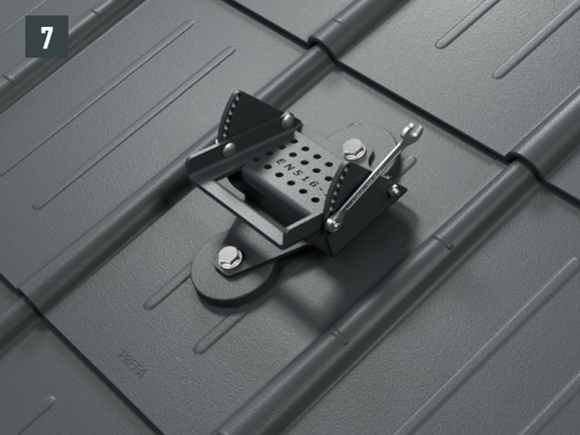

Opäť zaskrutkujte bočné skrutky a pomocou samopoistnej matice zafixujte sklon (horizontálne ±3°) (obr. 7).

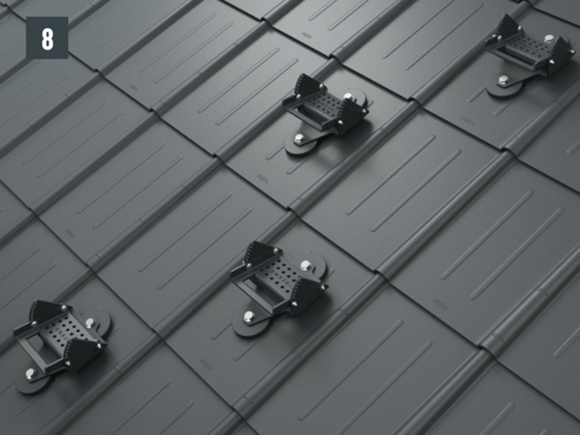

Hotový systém s niekoľkými stúpacími schodíkmi na prístup na strechu. Vzdialenosti medzi jednotlivými stúpacími schodíkmi sa musia zvoliť tak, aby sa po nich dalo bez problémov chodiť (obr. 8).

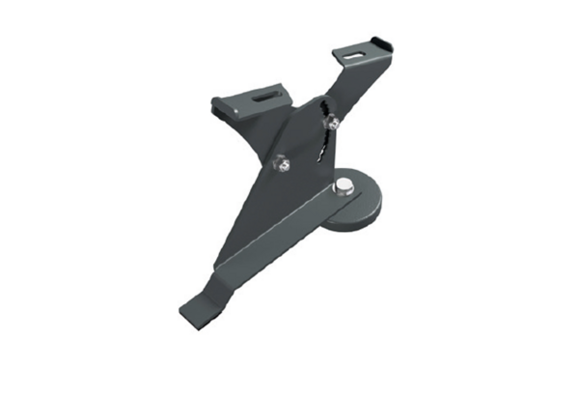

Systém držiakov strešnej lávky sa smie používať len na prístup na strechy a nie ako viazací bod pre osobné ochranné prostriedky alebo na upevnenie bremien. Držiak strešnej lávky je v súlade s normou EN 516, trieda K1, typ A. Pre strechy so sklonom 12 – 55°.

Podklad	Základným predpokladom je strešný systém PREFA položený v súlade s platnými normami/odbornými smernicami na celoplošnom debnení s hrúbkou minimálne 24 mm a staticky nosná podkonštrukcia. Vzdialenosť krokiev nesmie presiahnuť 1 000 mm. Držiaky strešnej lávky sa majú namontovať na debnenie pomocou dodaných podstavcov.
Údaje o materiáloch	Materiál držiaka strešnej lávky Držiak strešnej lávky Pozinkovaná oceľ upravená práškovou farbou Upevňovacie skrutky/matice: V2A Materiál strešnej lávky Strešná lávka pozinkovaná oceľ upravená práškovou farbou, upevňovacie skrutky: skrutky M6 x 60/35, akosť V2A s T-maticou a PE podložkami

Bezpečnostné pokyny

Držiaky strešných lávok na podperách a strešnú lávku smú montovať len spôsobilé, kvalifikované/odborné osoby oboznámené so strešným prístupovým systémom v súlade so súčasným stavom techniky.
Systém smú montovať, resp. používať len osoby, ktoré sú oboznámené s týmto návodom na použitie a s bezpečnostnými predpismi platnými na mieste, a ktoré sú fyzicky alebo psychicky zdravé.
Zdravotné problémy (napr. problémy so srdcom alebo obehovou sústavou, užívanie liekov, alkohol) môžu ovplyvniť bezpečnosť používateľa pri prácach vo výške.
Ak sa počas montáže vyskytnú akékoľvek nejasnosti, obráťte sa na výrobcu.
Pred použitím vizuálne skontrolujte celý strešný prístupový systém, či nemá zjavné chyby (napr. uvoľnené skrutkové spoje, deformácie, opotrebovanie, koróziu, poškodené napojenie strechy atď.).
Ak existujú akékoľvek pochybnosti o bezpečnej funkcii strešného prístupového systému, musí ho skontrolovať kompetentná osoba (písomná dokumentácia).
Systém držiakov strešnej lávky bol vyvinutý na prístup na strechu a nesmie sa používať na iné účely.
Na systém držiakov strešnej lávky nikdy nevešajte bremená ani ho nepoužívajte ako viazací bod pre osobné ochranné prostriedky.
Na držiakoch strešných lávok sa nesmú vykonávať žiadne zmeny.

Upozornenie

Pri všetkých strešných systémoch PREFA môže byť potrebné nainštalovať spevňovaciu podložku (napr. ak je v montážnej oblasti falc alebo hrebeň vlny). Držiak strešnej lávky neumiestňujte a nepripevňujte na falc alebo hrebeň vlny strešnej krytiny PREFA.

POZOR: Dodržte montážne oblasti strešných systémov PREFA.

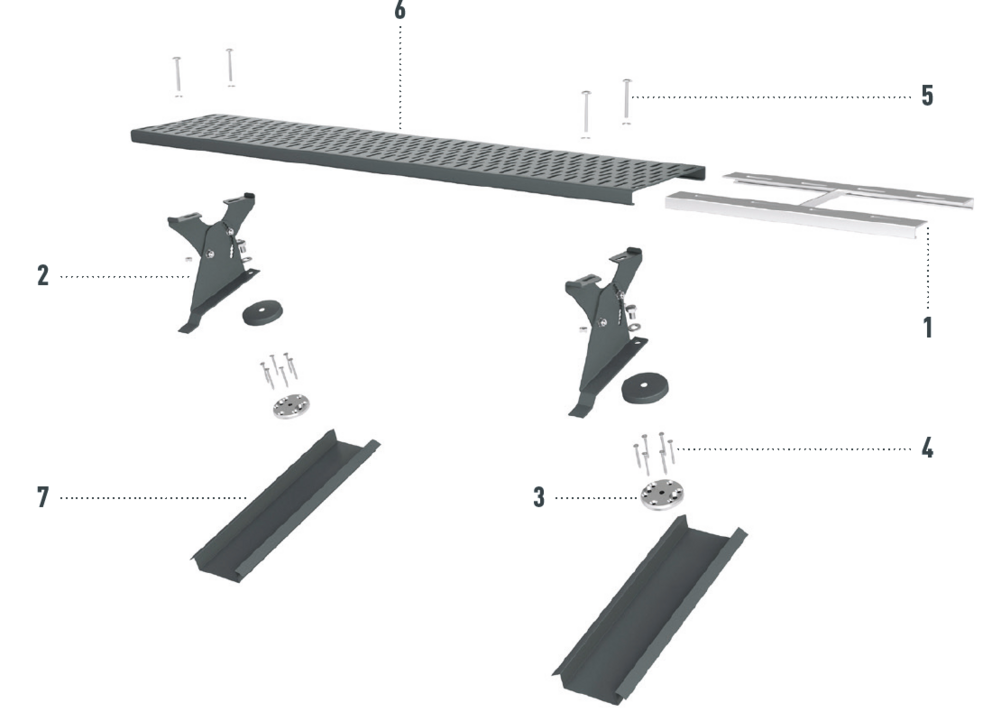

1 Spojka na spojenie strešných lávok
2 Držiak strešnej lávky
3 Podpera s plošným tesnením
4 Upevňovacie skrutky

5 Skrutky M6 x 60
6 Strešná lávka
7 Príp. spevňovacia podložka

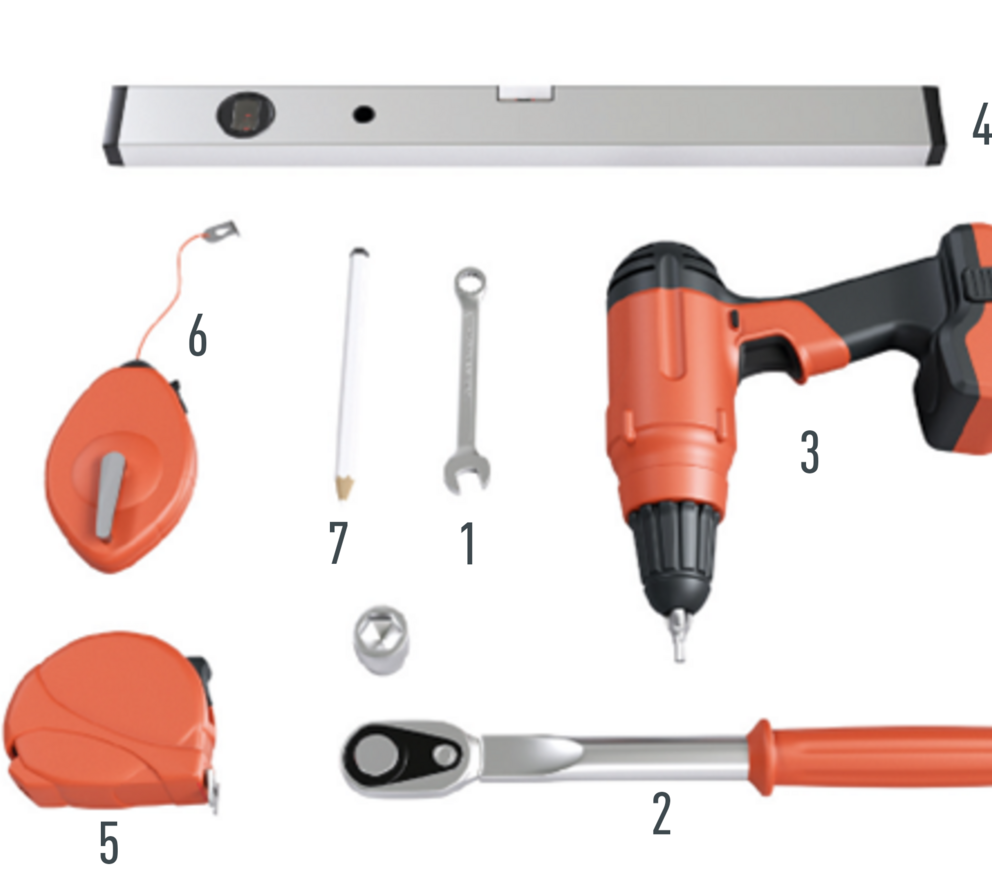

1 Vidlicový kľúč, veľkosť 10
2 Momentový kľúč, veľkosť nadstavca 19
3 Vŕtačka s nadstavcom Torx TX25
4 Vodováha

5 Zvinovací meter
6 Farbiaca šnúra
7 Ceruzka

Označte horný okraj podpery. Rešpektujte pritom montážnu oblasť výrobkov PREFA. V ideálnom prípade sa odporúča vzdialenosť 30 mm od spodného okraja priehybu falcu po horný okraj podpery. Táto vzdialenosť je v rámci povolenej oblasti montáže a zabezpečuje
že strešná krytina PREFA sa bude môcť ďalej pokladať alebo napríklad, že strešné systémy PREFA sa budú môcť neskôr vymeniť (obr. 1).

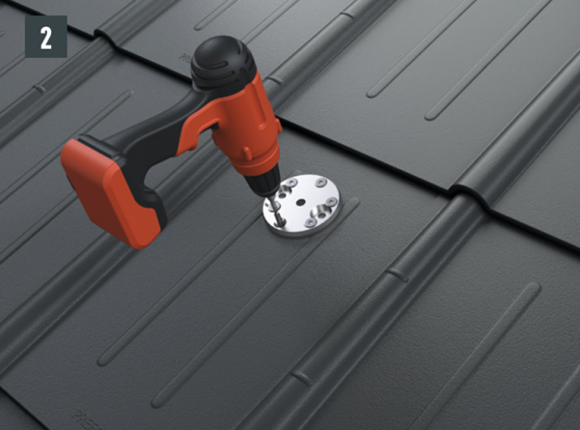

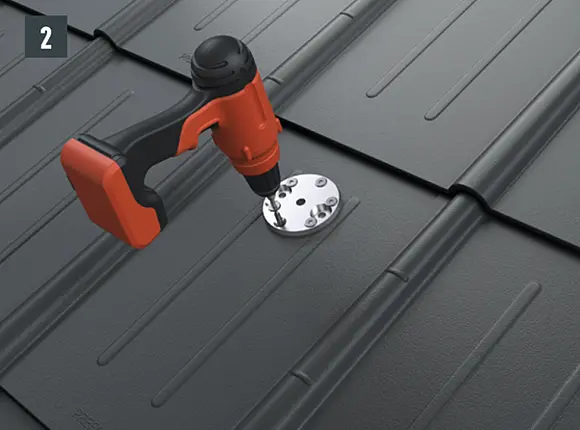

Stiahnite kryciu fóliu z podpery a nalepte ju na vopred označené miesto. Dodanými skrutkami so zapustenou hlavou 6,0 × 40 mm (obr. 2) priskrutkujte všetkých šesť otvorov podpery, ktoré sú určené na montáž na debnenie.

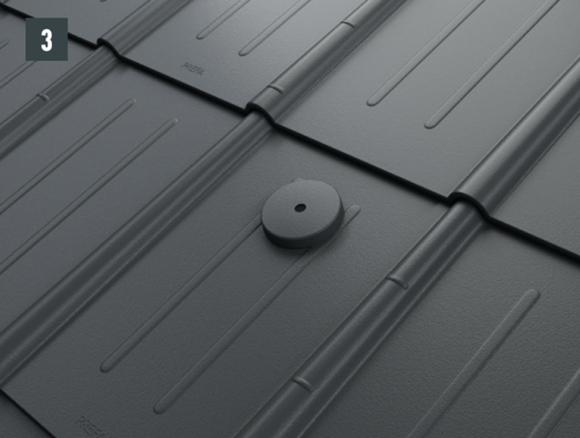

Na podpery umiestnite krytku (obr. 3).

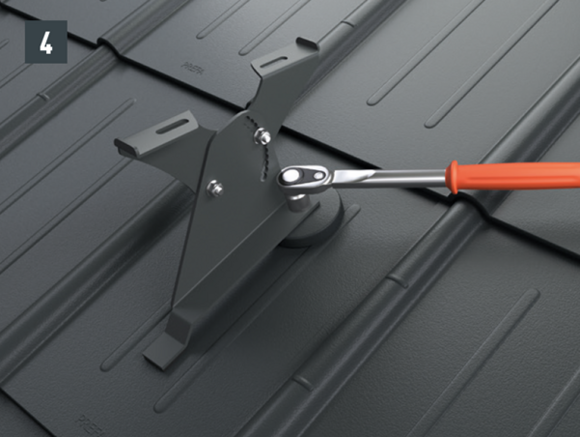

Pomocou momentového kľúča priskrutkujte držiak strešnej lávky na podpery pomocou dodaných skrutiek so šesťhrannou hlavou a podložiek. Dodržte uťahovací moment 35 Nm (obr. 4).

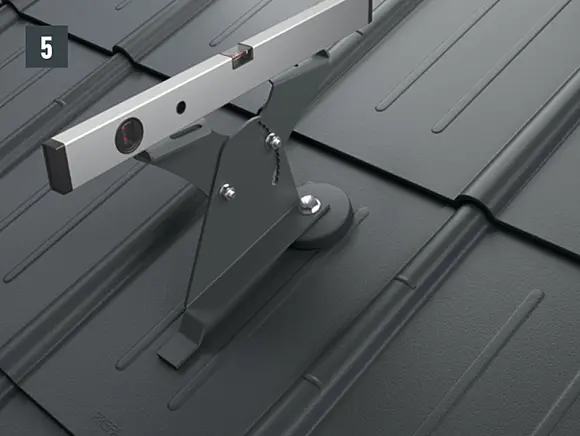

Mostík vyrovnajte podľa sklonu strechy (12 – 55°) a skrutky dotiahnite momentovým kľúčom 20 Nm (obr. 5).
Strešné lávky upevnite aspoň na dve podpery pomocou priložených 4 ks špeciálnych skrutiek M6 × 60 mm, T-matíc a PE podložiek.

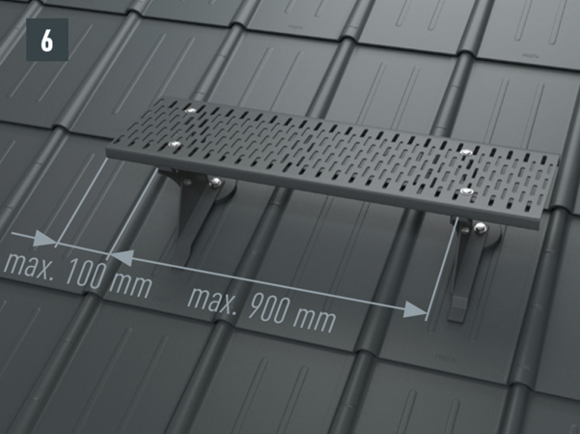

Maximálna vzdialenosť medzi podperami je 900 mm, maximálny bočný presah nad podperami je max. 100 mm (obr. 6).

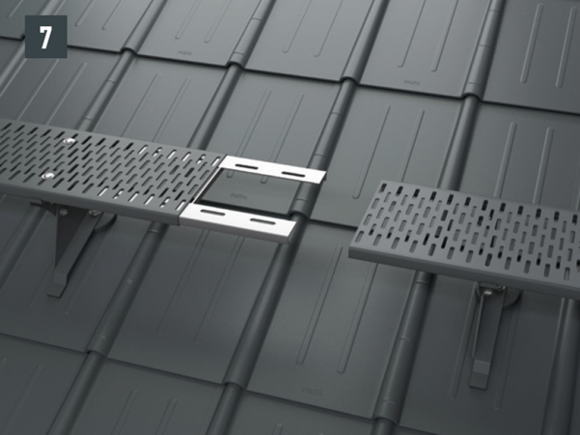

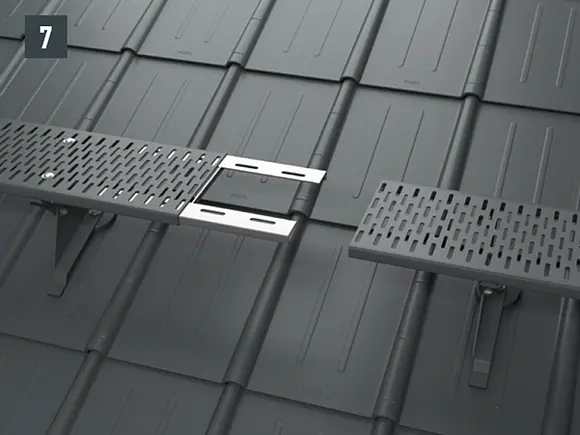

Časti spojok na spojenie strešných lávok spojte pružným prvkom. Spojku na spojenie strešných lávok zasuňte do strešnej lávky tak, aby pružný prvok zapadol do medzery v styku medzi oboma lávkami (obr. 7).

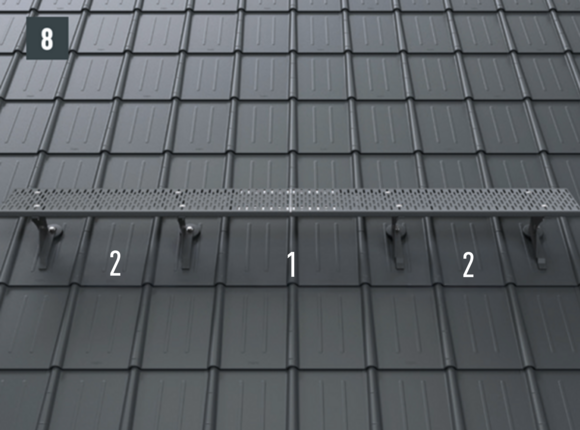

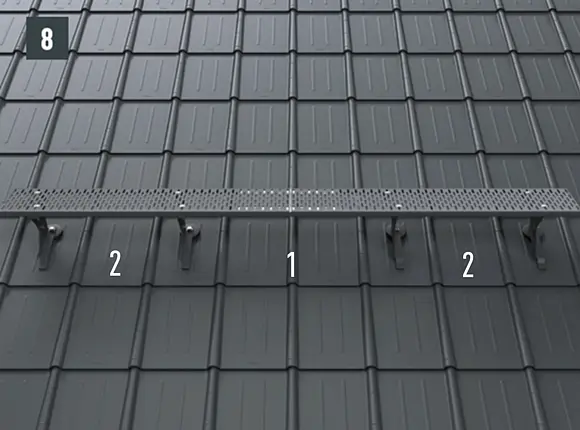

Za spájaným úsekom (1) musí vždy nasledovať nespájaný úsek (2) (obr. 8).

Systém držiakov strešnej lávky sa smie používať len na prístup na strechy a nie ako viazací bod pre osobné ochranné prostriedky alebo na upevnenie bremien. Držiak strešnej lávky je v súlade s normou EN 516, trieda K1, typ B. Pre strechy so sklonom 12 – 55°.

Podklad	Základným predpokladom je strešný systém PREFA položený v súlade s platnými normami/odbornými smernicami na celoplošnom debnení s hrúbkou minimálne 24 mm a staticky nosná podkonštrukcia. Vzdialenosť krokiev nesmie presiahnuť 1 000 mm. Držiaky strešnej lávky sa majú namontovať na debnenie pomocou dodaných podstavcov.
Údaje o materiáloch	Materiál držiaka strešnej lávky Držiak strešnej lávky pozinkovaná oceľ, upravená práškovou farbou, upevňovacie skrutky/matice: V2A Materiál strešnej lávky Strešná lávka pozinkovaná oceľ upravená práškovou farbou, upevňovacie skrutky: skrutky M6 x 60/35, akosť V2A s T-maticou a PE podložkami

Bezpečnostné pokyny

Držiak strešnej lávky na podperách a strešnú lávku smú montovať len spôsobilé, kvalifikované/odborné osoby oboznámené so strešným prístupovým systémom v súlade so súčasným stavom techniky.
Systém smú montovať, resp. používať len osoby, ktoré sú oboznámené s týmto návodom na použitie a s bezpečnostnými predpismi platnými na mieste, a ktoré sú fyzicky alebo psychicky zdravé.
Zdravotné problémy (napr. problémy so srdcom alebo obehovou sústavou, užívanie liekov, alkohol) môžu ovplyvniť bezpečnosť používateľa pri prácach vo výške.
Ak sa počas montáže vyskytnú akékoľvek nejasnosti, obráťte sa na výrobcu.
Pred použitím vizuálne skontrolujte celý strešný prístupový systém, či nemá zjavné chyby (napr. uvoľnené skrutkové spoje, deformácie, opotrebovanie, koróziu, poškodené napojenie strechy atď.).
Ak existujú akékoľvek pochybnosti o bezpečnej funkcii strešného prístupového systému, musí ho skontrolovať kompetentná osoba (písomná dokumentácia).
Systém držiakov strešnej lávky bol vyvinutý na prístup na strechu a nesmie sa používať na iné účely.
Na systém držiakov strešnej lávky nikdy nevešajte bremená ani ho nepoužívajte ako viazací bod pre osobné ochranné prostriedky.
Na držiakoch strešných lávok sa nesmú vykonávať žiadne zmeny.

Upozornenie

Pri všetkých strešných systémoch PREFA môže byť potrebné nainštalovať spevňovaciu podložku (napr. ak je v montážnej oblasti falc alebo hrebeň vlny). Držiak strešnej lávky neumiestňujte a nepripevňujte na falc alebo hrebeň vlny strešnej krytiny PREFA.

POZOR: Dodržte montážne oblasti strešných systémov PREFA.

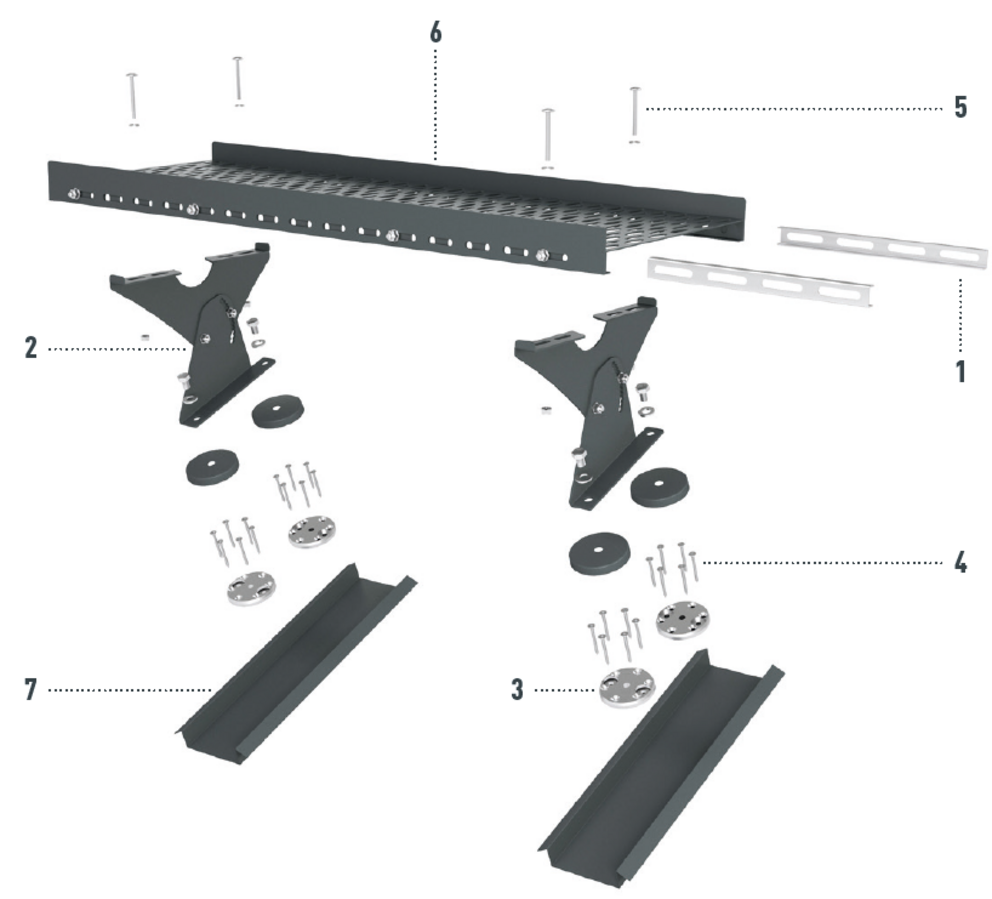

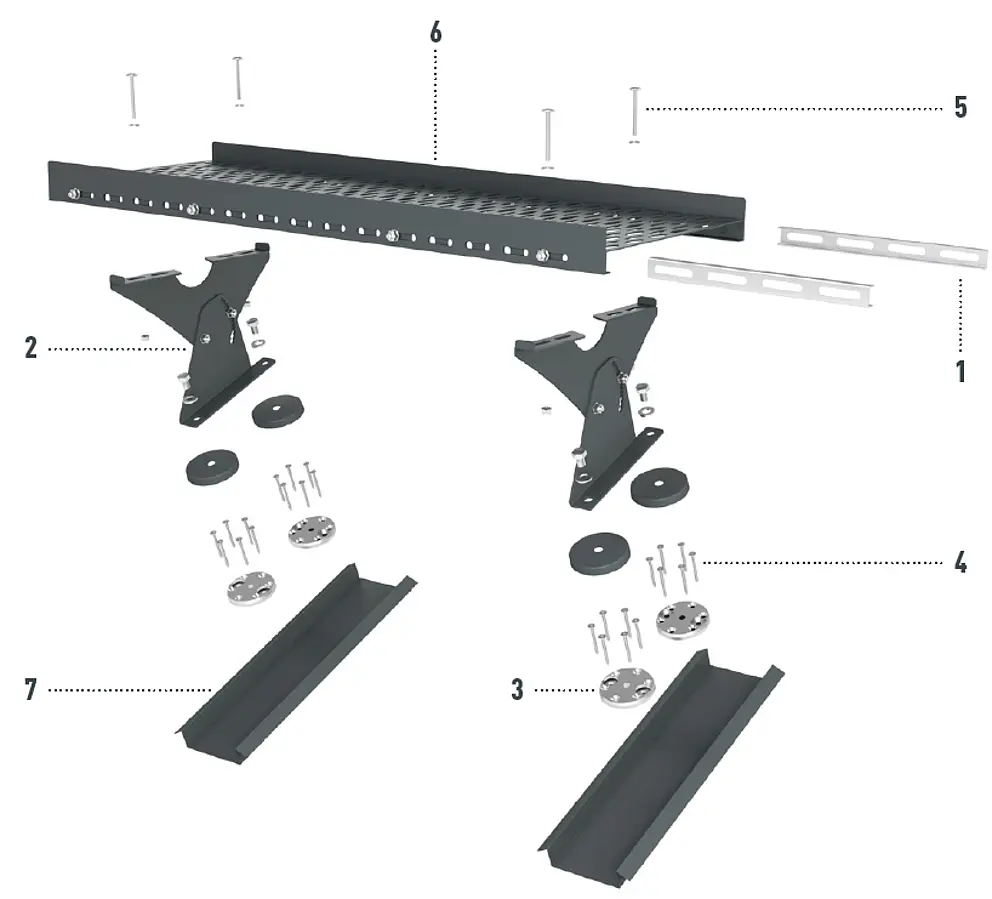

1 Spojka na spojenie strešných lávok
2 Držiak strešnej lávky
3 Podpera s plošným tesnením
4 Upevňovacie skrutky 6 × 40

5 Skrutky M6 x 60
6 Strešná lávka
7 Príp. spevňovacia podložka

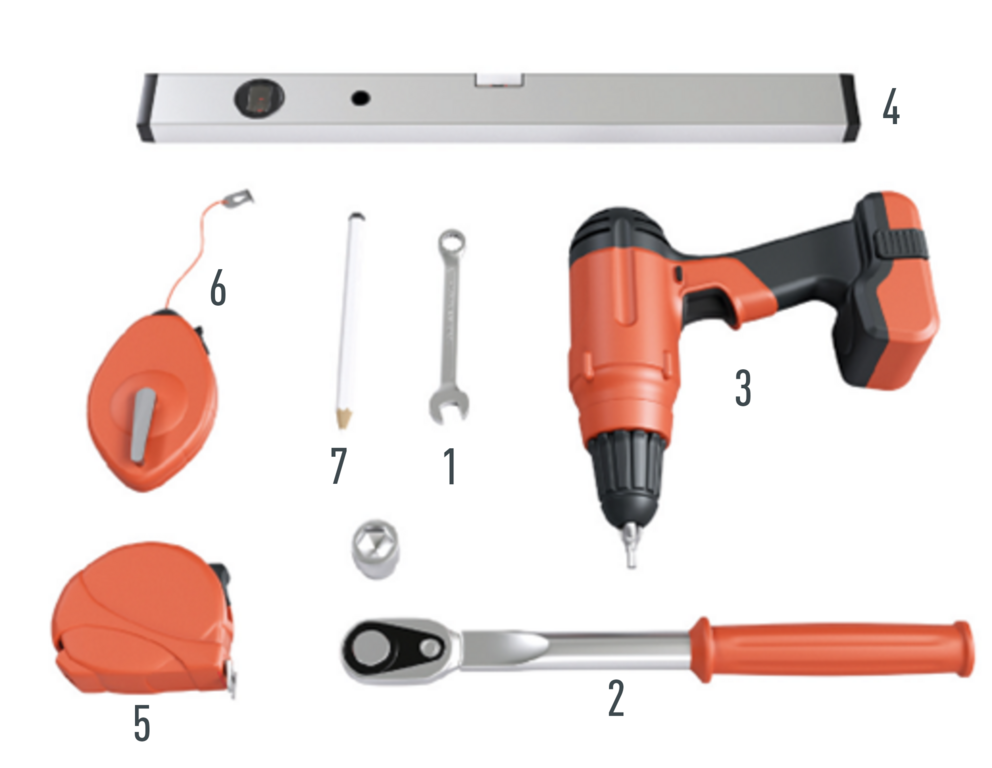

1 Vidlicový kľúč, veľkosť 10
2 Momentový kľúč, veľkosť nadstavca 19
3 Vŕtačka s nadstavcom Torx TX25
4 Vodováha

5 Zvinovací meter
6 Farbiaca šnúra
7 Ceruzka

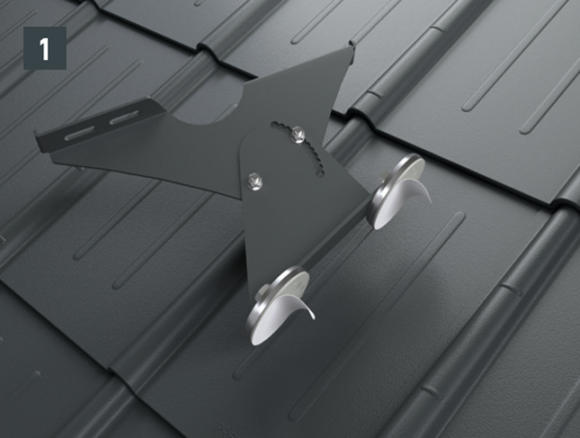

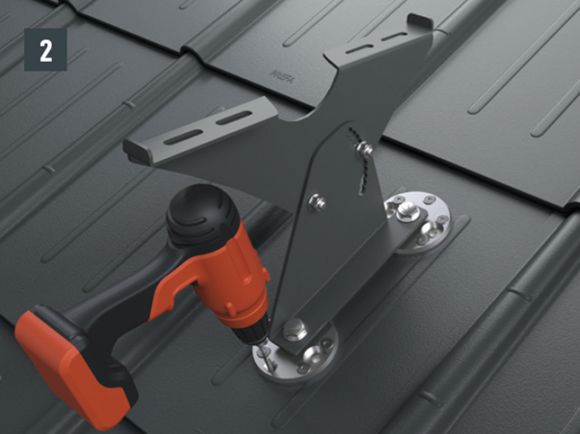

Označte horný okraj podpery. Rešpektujte pritom montážnu oblasť výrobkov PREFA. V ideálnom prípade sa odporúča vzdialenosť 30 mm od spodného okraja priehybu falcu po horný okraj podpery. Táto vzdialenosť je v rámci povolenej oblasti montáže a zabezpečuje, že strešná krytina PREFA sa bude môcť ďalej pokladať alebo napríklad, že strešné systémy PREFA sa budú môcť neskôr vymeniť (obr. 1).
Stiahnite kryciu fóliu z podpery a nalepte ju na vopred označené miesto. Dodanými skrutkami so zapustenou hlavou 6,0 × 40 mm (obr. 2) priskrutkujte všetkých šesť otvorov podpery, ktoré sú určené na montáž na debnenie.

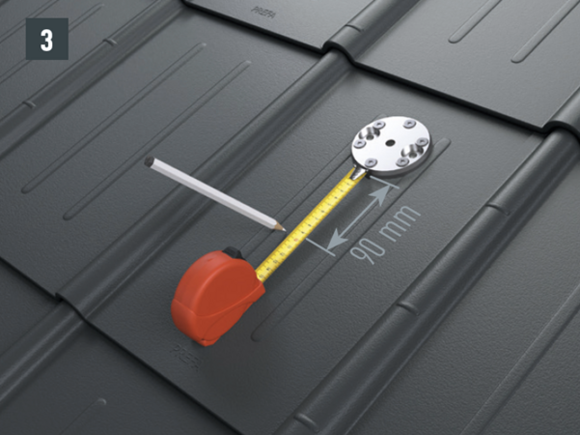

Vyznačte vzdialenosť 90 mm medzi jednotlivými časťami podpier. Druhá podpera musí byť zarovnaná s hornou časťou podpery v smere krokvy (obr. 3).

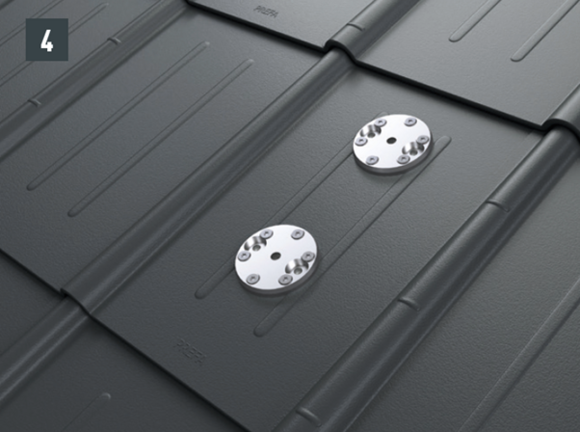

Stiahnite kryciu fóliu z podpery a nalepte ju na vopred označené miesto. Dodanými skrutkami so zapustenou hlavou 6,0 × 40 mm (obr. 4) priskrutkujte všetkých šesť otvorov podpery, ktoré sú určené na montáž na debnenie.

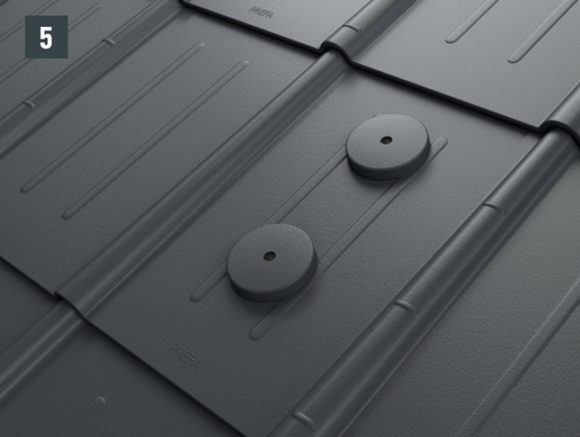

Na podpery umiestnite krytky (obr. 5).
Pomocou momentového kľúča priskrutkujte držiak strešnej lávky na podpery pomocou dodaných skrutiek so šesťhrannou hlavou a podložiek. Dodržte uťahovací moment 35 Nm (obr. 6).

Mostík vyrovnajte podľa sklonu strechy (12 – 55°) a dotiahnite momentovým kľúčom 20 Nm (obr. 7).
Strešné lávky upevnite aspoň na dve podpery pomocou priložených 4 ks špeciálnych skrutiek M6 × 60 mm, T-matíc a PE podložiek.

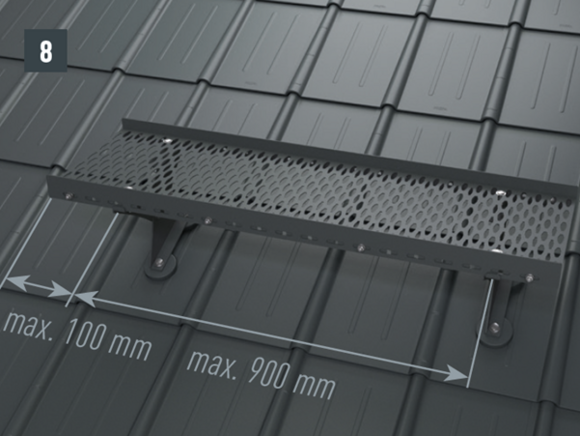

Maximálna vzdialenosť medzi podperami je 900 mm, maximálny bočný presah nad podperami je max. 100 mm (obr. 8).

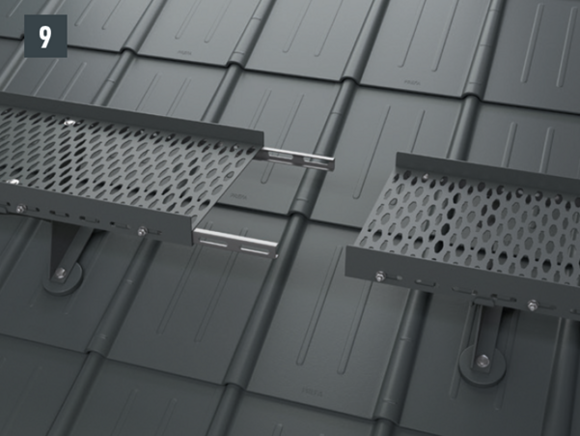

Časti spojok na spojenie strešných lávok zasuňte do strešnej lávky. Spojky upevnite bočne pomocou dodaných skrutiek (obr. 9).

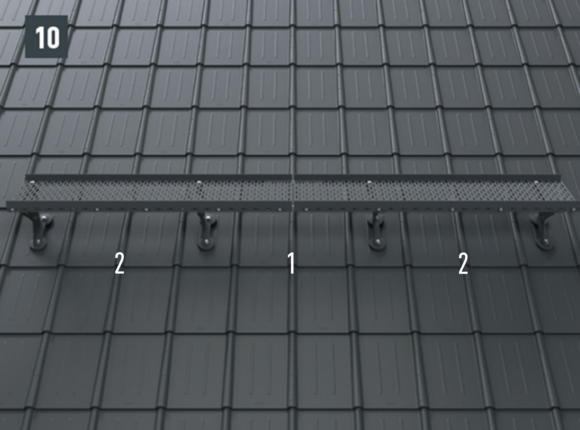

Za spájaným úsekom (1) musí vždy nasledovať nespájaný úsek (2) (obr. 10).

podľa normy EN 517 B

Bezpečnostný strešný hák na spevňovacej podložke

Ako kotviaci bod na šikmej streche pre jednu osobu s osobnými ochrannými prostriedkami a tlmičom pádu podľa EN 355. Na zavesenie strešných rebríkov a upevnenie strešných stoličiek. Na zabezpečovací systém nikdy nevešajte nedefinované bremená. Bezpečnostný strešný hák bol testovaný na montáž na strechu podľa normy EN 517:2006 typ B (-y) vo všetkých smeroch zaťaženia (aj v smere -y = smer hrebeň). Nezabudnite na fotodokumentáciu odborného upevnenia na konštrukciu.

Podklad	Základným predpokladom je strešný systém PREFA položený v súlade s platnými normami/odbornými smernicami na celoplošnom debnení s hrúbkou minimálne 24 mm a staticky nosná podkonštrukcia. Najmenší prierez krokiev: 80 × 100 mm.
Materiál	Bezpečnostné strešné háky pozinkovaná oceľ upravená práškovou farbou. Krytka a pásik: hliník 3005 (AlMn1Mg0.5) podľa normy EN 573-3, upevňovacie skrutky: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4

Bezpečnostné pokyny

Bezpečnostné strešné háky smú montovať len spôsobilé, kvalifikované/odborné osoby oboznámené so strešným zabezpečovacím systémom v súlade so súčasným stavom techniky.
Bezpečnostné strešné háky smú montovať, resp. používať len osoby, ktoré sú oboznámené s týmto návodom na použitie a s bezpečnostnými predpismi platnými na mieste, a ktoré sú fyzicky alebo psychicky zdravé, a ktoré boli poučené o používaní OOP (osobné ochranné prostriedky).
Viazací bod by sa mal naplánovať, namontovať a používať tak, aby pri správnom používaní OOP nedošlo k pádu cez okraj. Musia sa dodržiavať predpisy BOZP príslušnej krajiny.
Viazací bod na streche je navrhnutý tak, aby bol namáhaný vo všetkých smeroch rovnobežne s montážnym povrchom.
Pri prístupe k strešnému zabezpečovaciemu systému musia byť polohy kotviacich prvkov zdokumentované v plánoch (napr.: náčrt pôdorysu strechy).
Pred použitím vizuálne skontrolujte celý zabezpečovací systém, či nemá zjavné chyby (napr.: uvoľnené skrutkové spoje, deformácie, opotrebovanie, koróziu, poškodené napojenie strechy atď.). Ak existujú akékoľvek pochybnosti o bezchybnej funkcii zabezpečovacieho systému, musí ho skontrolovať odborník (písomná dokumentácia).
Celé bezpečnostné zariadenie musí aspoň raz ročne skontrolovať kompetentná osoba.
Po páde musí byť celý zabezpečovací systém vyradený z ďalšieho používania a skontrolovaný odborníkom.
V prípade potreby vymeňte bezpečnostné strešné háky. Na schválenom kotviacom zariadení sa nesmú vykonávať žiadne zmeny.

Upozornenie

Musia sa dodržiavať montážne príručky PREFA, platné normy a odborné smernice. Bezpečnostné strešné háky sa musia namontovať do stredu krokvy a pomocou dodaných skrutiek.
Hĺbka prieniku originálnych upevňovacích skrutiek do nosnej spodnej konštrukcie (krokvy) musí byť minimálne 80 mm. V prípade strešných šablón 29 × 29, strešných šablón 44 × 44 a strešných šindľov sa vyžaduje inštalácia spevňovacej podložky.
Pri falcovaných škridlách, strešných paneloch R.16 a strešných paneloch FX.12 môže byť potrebné namontovať spevňovaciu podložku (napr. ak sa v oblasti krokiev nachádza falc alebo hrebeň vlny).
POZOR: Dodržte montážne oblasti strešných systémov PREFA.

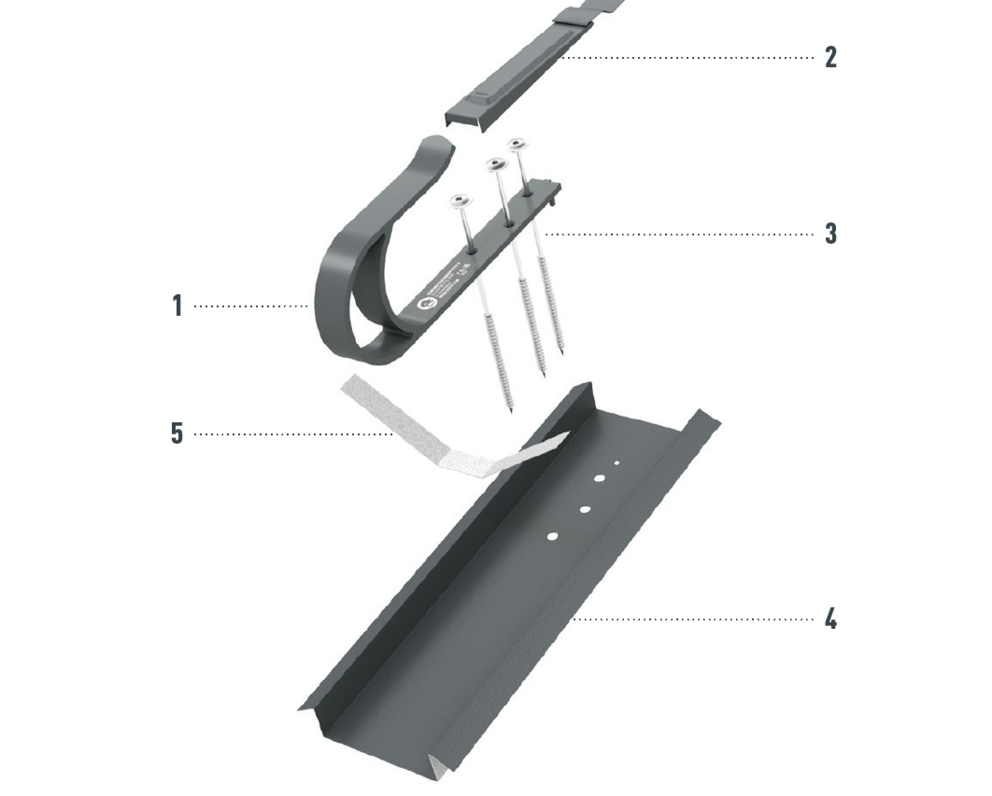

1 Bezpečnostný strešný hák podľa EN 517 B
2 Krytka
3 Univerzálna skrutka do dreva, 8 × 220 mm (dvojplášťová skladba strechy) alebo 8 × 120 mm (jednoplášťová skladba strechy)

4 Príp. spevňovacia podložka (vždy sa vyžaduje pre strešné šablóny a strešné šindle PREFA)
5 Falcovací pásik

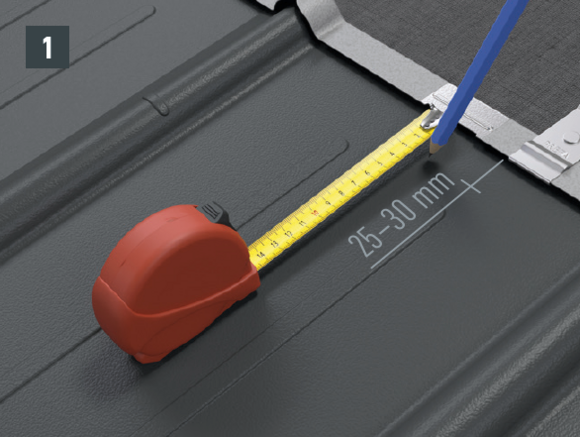

Označte krokvu a horný okraj strešného háku (25 – 30 mm) (obr. 1).

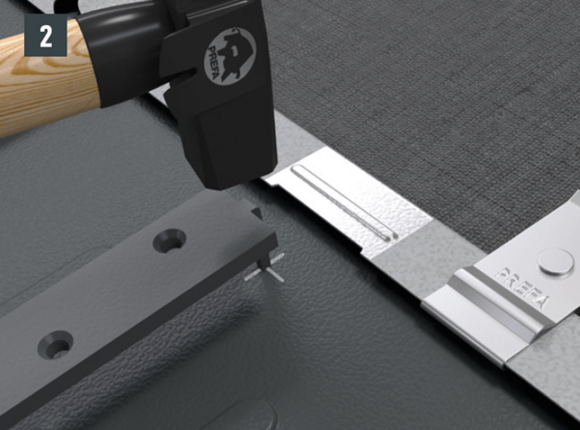

Strešný hák umiestnite do stredu nad krokvu a vyznačte ho na povrchu strechy zatlčením hrotu (obr. 2).

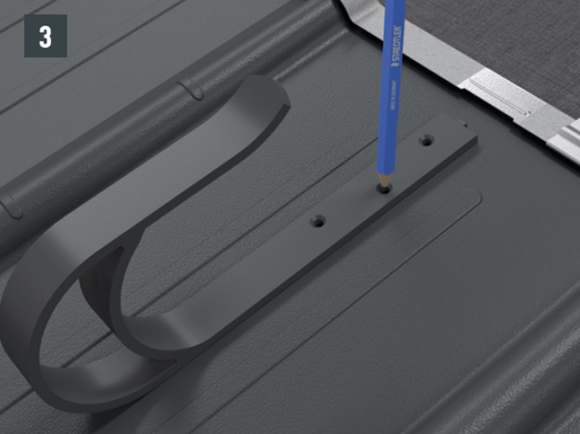

Označte otvory pre skrutky na strešnej krytine PREFA (obr. 3).

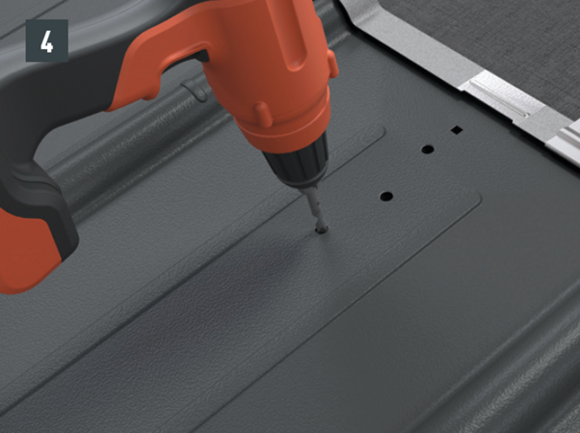

Predvŕtajte otvory pre skrutky Ø 5 mm (obr. 4).

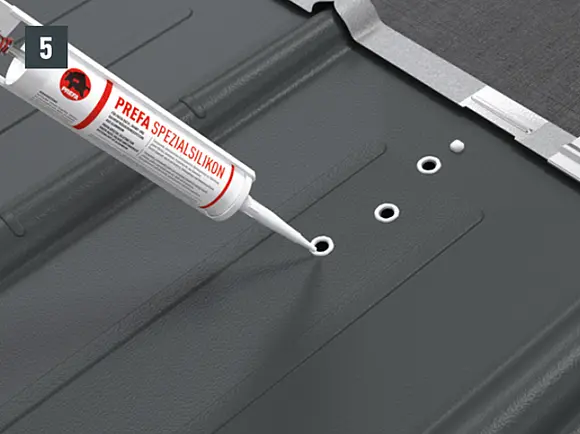

Okolo vyvŕtaných otvorov a prerážacieho hrotu naneste tesniaci tmel (obr. 5).

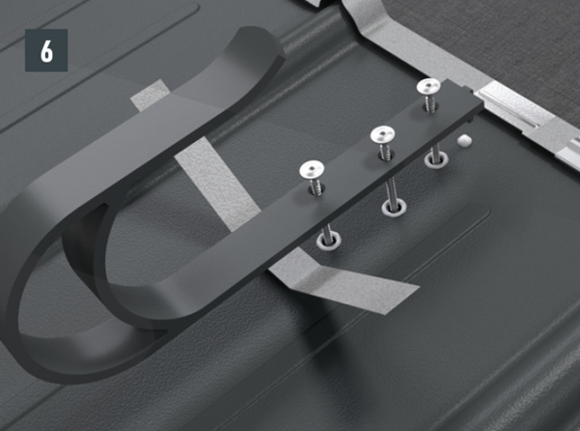

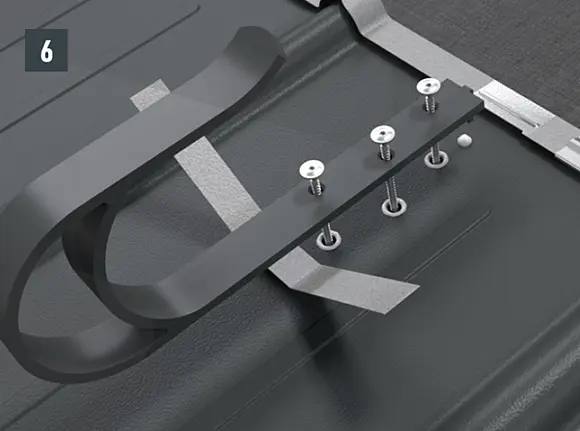

Založte skrutky, umiestnite pod ne upevňovací pásik 0,7 × 22 × 250 mm a pevne ich dotiahnite. Hĺbka prieniku originálnych upevňovacích skrutiek do nosnej spodnej konštrukcie (krokvy) musí byť minimálne 80 mm (obr. 6).

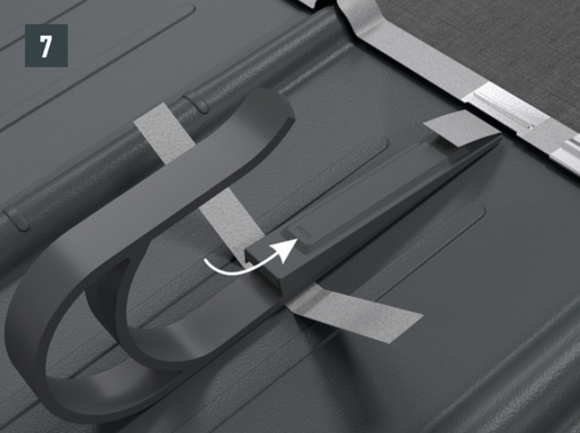

Zatlačte krytku do horného falcu, ohnite ju a pribite klincami (obr. 7).

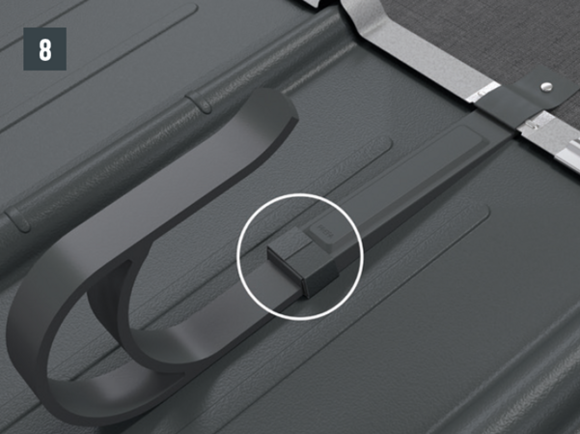

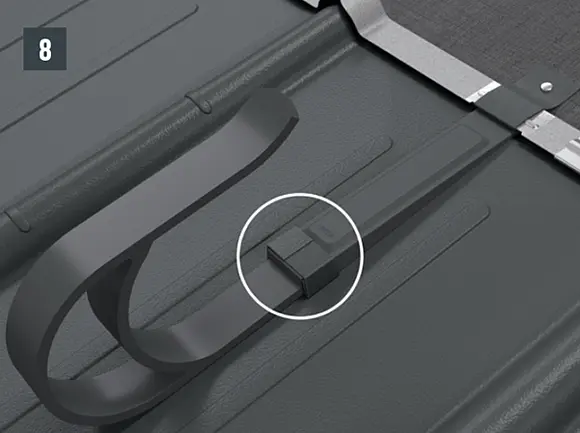

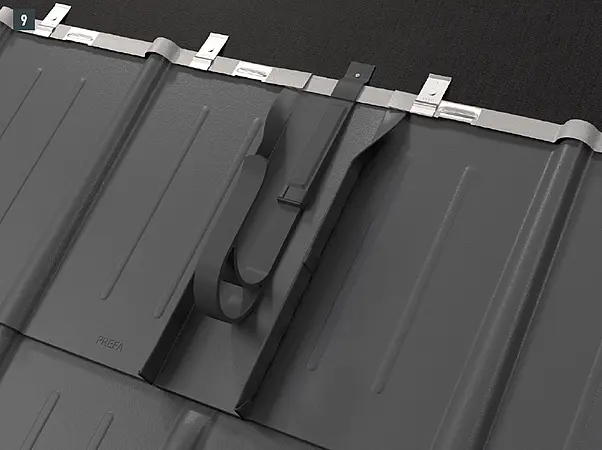

Krytku upevnite zafalcovaním upevňovacieho pásiku (obr. 8).

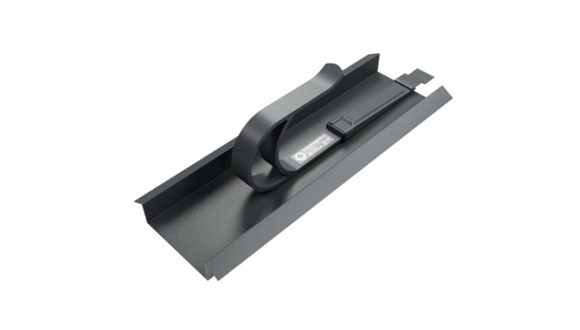

Bezpečnostný strešný hák položený na spevňovaciu podložku.

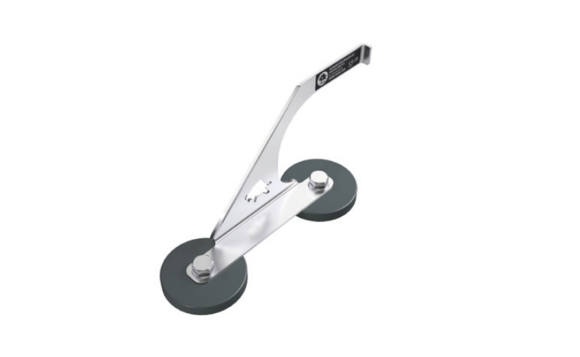

Ako kotviaci bod na šikmej streche pre jednu osobu s osobnými ochrannými prostriedkami a tlmičom pádu podľa EN 355. Na zavesenie strešných rebríkov a upevnenie strešných stoličiek. Nezabudnite na fotodokumentáciu odborného upevnenia na konštrukciu.

Podklad	Základným predpokladom odbornej/správnej montáže sú strešný systém PREFA položený v súlade s platnými normami/odbornými smernicami a staticky nosná drevená podkonštrukcia (krokvy min. 8/8 cm s celoplošným debnením min. 24 mm, pri nadkrokvovej izolácii min. 10 × 14 cm).
Materiál	Bezpečnostný strešný hák: nerezová oceľ 1.4301 Podpery: EN AW 2007 AlcuPbMgMn Plošné tesnenia: silikónová podložka Krytka: farebný hliníkový pás PREFALZ Upevňovacie skrutky: HBS Komprex S-20 8 × 220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 × 120/80 + R T/40 ZnNi C4 Upevňovacie skrutky/matice a podložky: nerezová oceľ, kvalita 1.4301

Bezpečnostné pokyny

Pred použitím vizuálne skontrolujte celý zabezpečovací systém, či nemá zjavné chyby (napr. uvoľnené skrutkové spoje, deformácie, opotrebovanie, poškodená strešná krytina). Ak existujú akékoľvek pochybnosti o bezpečnej funkcii strešného prístupového systému, musí ho skontrolovať kompetentná osoba (písomná dokumentácia).
Bezpečnostné strešné háky na podperách smú montovať, resp. používať len osoby, ktoré sú oboznámené s týmto návodom na použitie a s bezpečnostnými predpismi platnými na mieste, a ktoré sú fyzicky, resp. psychicky zdravé, a ktoré boli poučené o používaní OOP (osobné ochranné prostriedky).
Bezpečnostné strešné háky na podperách smú montovať len spôsobilé, kvalifikované/odborné osoby oboznámené so strešným prístupovým systémom v súlade so súčasným stavom techniky.
Zabezpečovací systém by sa mal naplánovať, namontovať a používať tak, aby pri správnom používaní OOP nedošlo k pádu cez okraj. Musia sa dodržiavať predpisy BOZP príslušnej krajiny.
Pri prístupe k strešnému zabezpečovaciemu systému musia byť polohy bezpečnostných strešných hákov zdokumentované v plánoch (napr.: náčrt pôdorysu strechy).
Celé bezpečnostné zariadenie musí aspoň raz ročne skontrolovať kompetentná osoba.
Po páde musí byť celý zabezpečovací systém vyradený z ďalšieho používania a skontrolovaný odborníkom. V prípade potreby vymeňte bezpečnostné strešné háky.
Na bezpečnostnom strešnom háku sa nesmú vykonávať žiadne zmeny.
Nerezová oceľ NESMIE prísť do kontaktu s brúsnym prachom alebo oceľovými nástrojmi. Spôsobuje to koróziu.

Upozornenie

Pri všetkých strešných systémoch PREFA môže byť potrebné nainštalovať spevňovaciu podložku (napr. ak je v oblasti krokiev falc alebo hrebeň vlny). Bezpečnostné strešné háky na podperách neumiestňujte a nepripevňujte na falc alebo hrebeň vlny strešnej krytiny PREFA.
POZOR: Dodržte montážne oblasti strešných systémov PREFA.

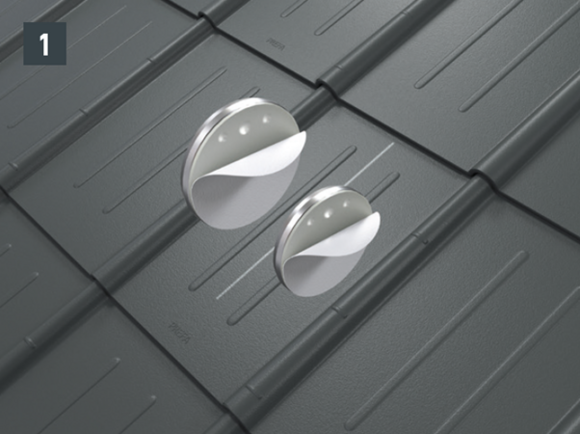

Označte stred krokvy. Horná časť podpery (vonkajší okraj) by mala mať odstup aspoň 10 mm od falcu nad ňou. Medzi oboma podperami dodržte vzdialenosť 84,5 mm (merané zvnútra). Na upevnenie na krokvu musia byť vyvŕtané otvory Ø 8,5 mm v osi bezpečnostného strešného háku na podperách (= spád krokvy) – upevňovacie skrutky v jednej osi s krokvou. Stiahnite zadnú ochrannú fóliu na podperách, umiestnite ich do správnej polohy a nalepte (obr. 1 a 2).

Upozornenie

Neumiestňujte a neupevňujte podperu na falc alebo hrebeň vlny strešnej krytiny PREFA. Môže byť potrebné nainštalovať spevňovaciu podložku (napr. ak je v oblasti krokiev falc alebo hrebeň vlny).

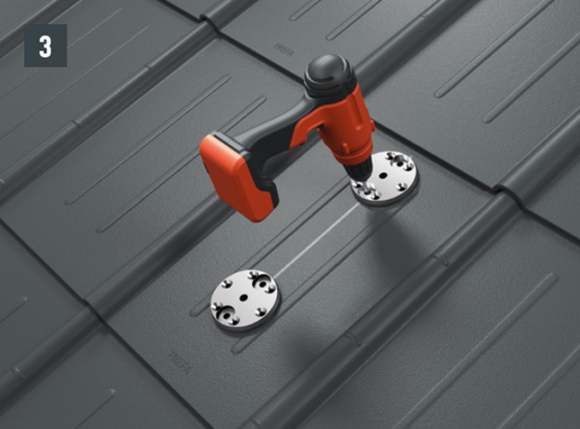

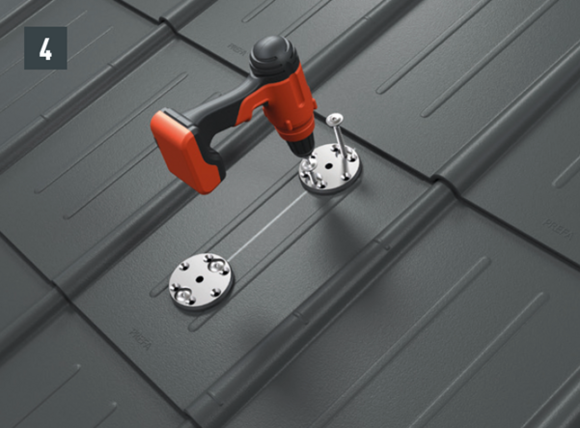

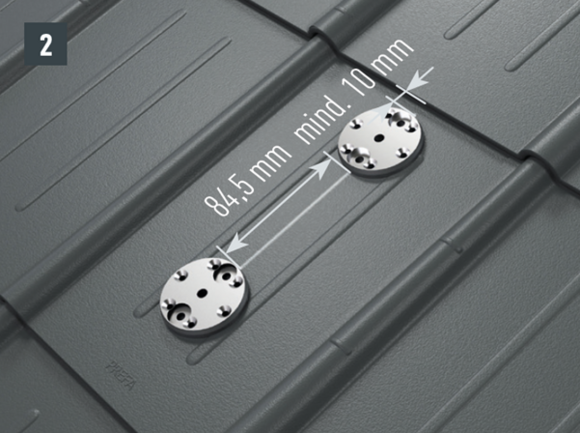

Otvory pre skrutky predvŕtajte do spodnej konštrukcie vrtákom Ø 4,1 mm s hĺbkou vŕtania cca 50 mm (obr. 3).
Podpery pevne priskrutkujte na krokvu vždy s 2 ks upevňovacích skrutiek 8 × 220 mm (pri dvojplášťovej konštrukcii) alebo 8 × 120 mm (pri jednoplášťovej konštrukcii) na krokvu, kým sa plošné tesnenie nepritlačí na strešnú krytinu/podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne zakrivuje smerom von (nadstavec do vŕtačky: Torx TX40) (obr. 4).

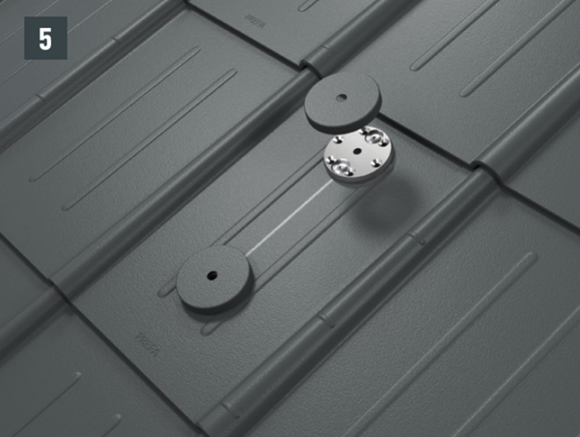

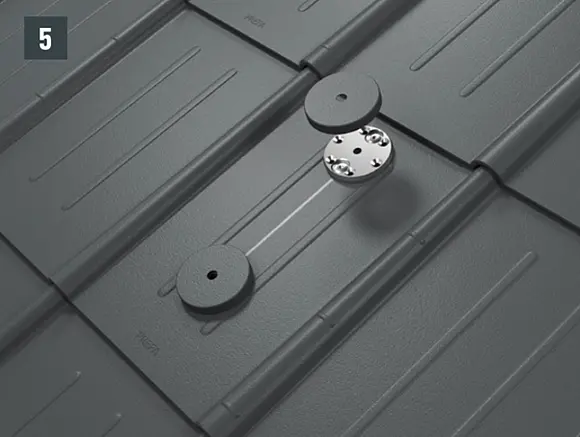

Pripevnite (nasaďte) krytky na podpery (obr. 5).

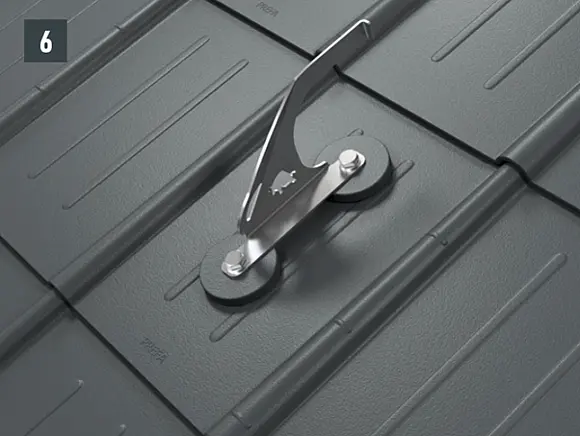

Bezpečnostný strešný hák namontujte pomocou dvoch skrutiek so šesťhrannou hlavou (M12) na podpery (veľkosť kľúča 19; uťahovací moment: 35 Nm) (obr. 6).
