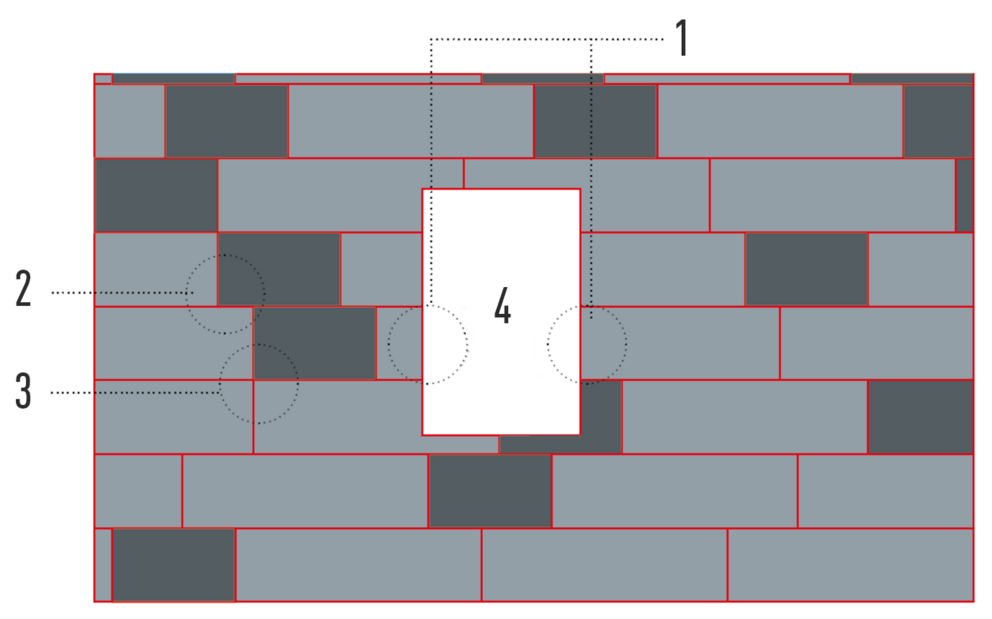

Príklad nesprávnej pokládky
Odrezaný panel FX.12 bol znovu použitý (1) na druhej strane otvoru (4). To znamená, že správne rozloženie spojov už nie je zaručené (2) a v najhoršom prípade môže viesť k prekrývaniu spojov (3). Preto boli vytvorené príklady pokládky na optimálny posun spojov.
Upozornenie

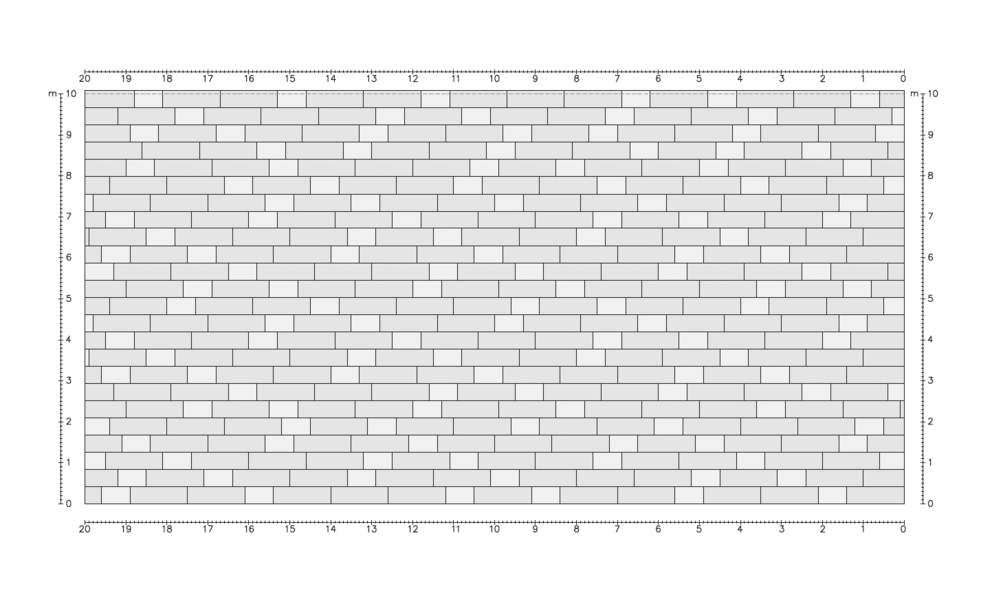

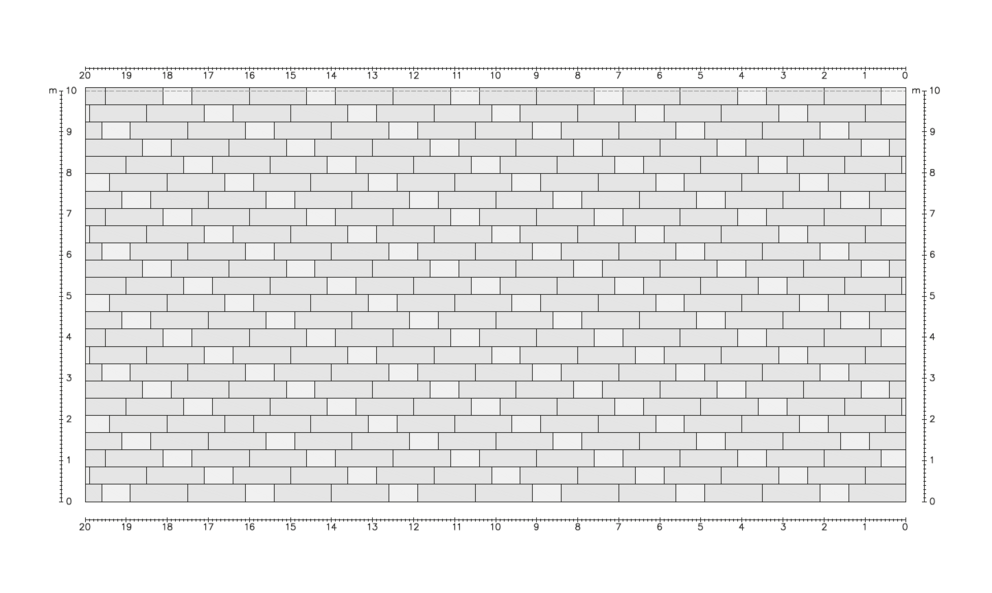

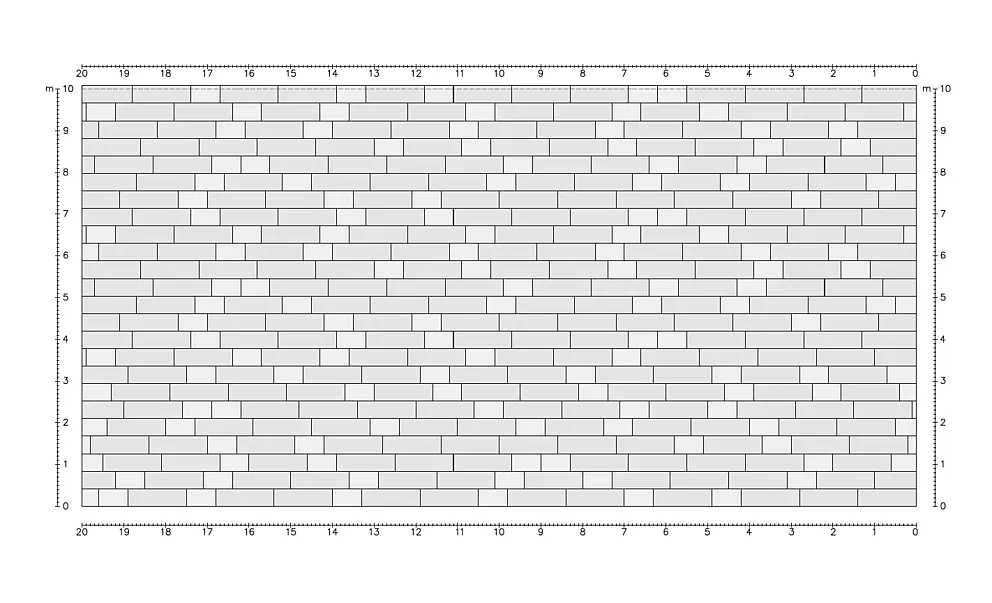

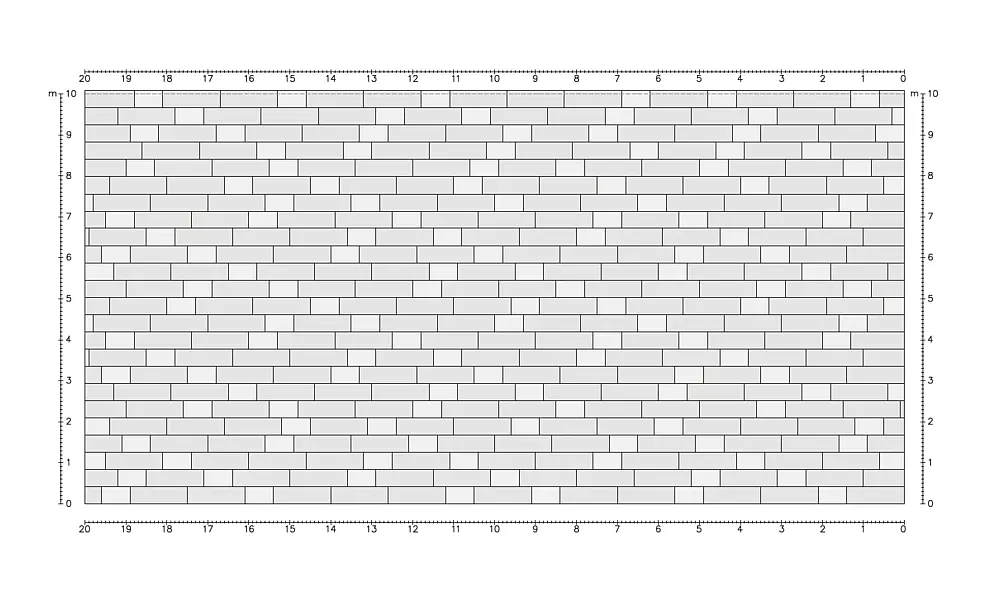

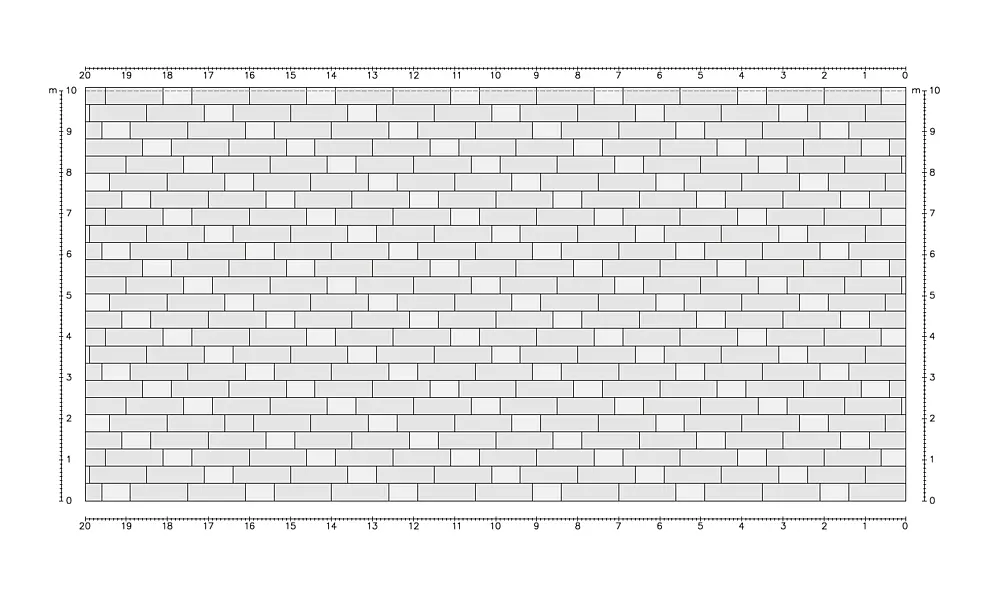

Ako pomôcku nájdete nižšie príklady pokládky s pomerom kusov 2: 1 (veľké panely : malé panely)
Na našej webovej stránke sú k dispozícii na stiahnutie aj v digitálnej podobe (.pdf a .dwg).
