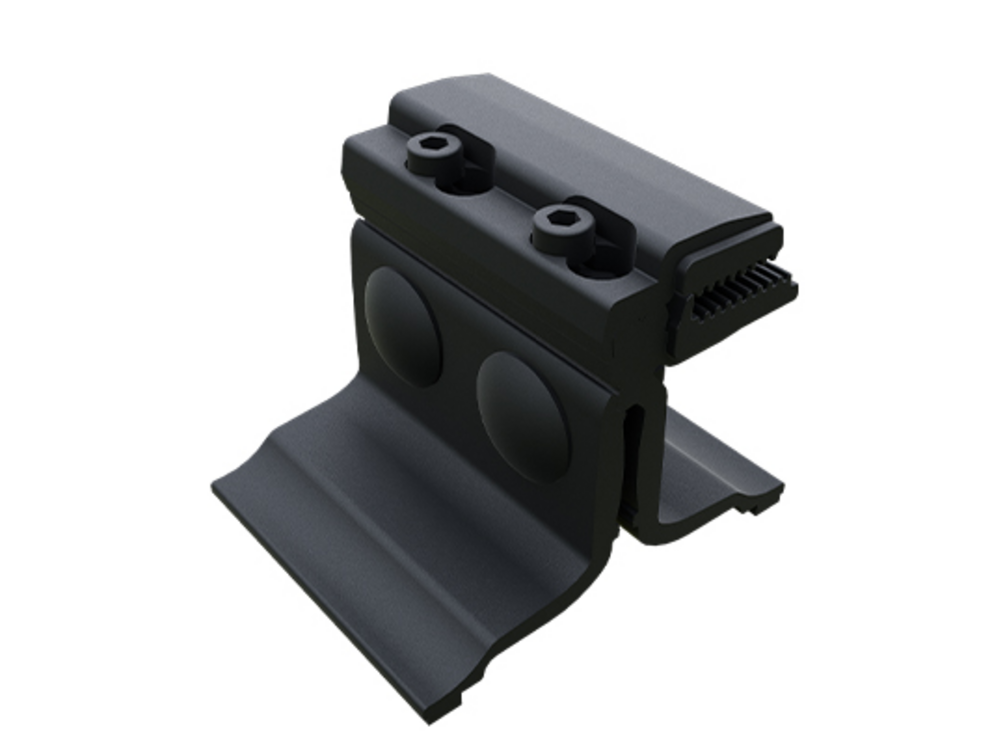

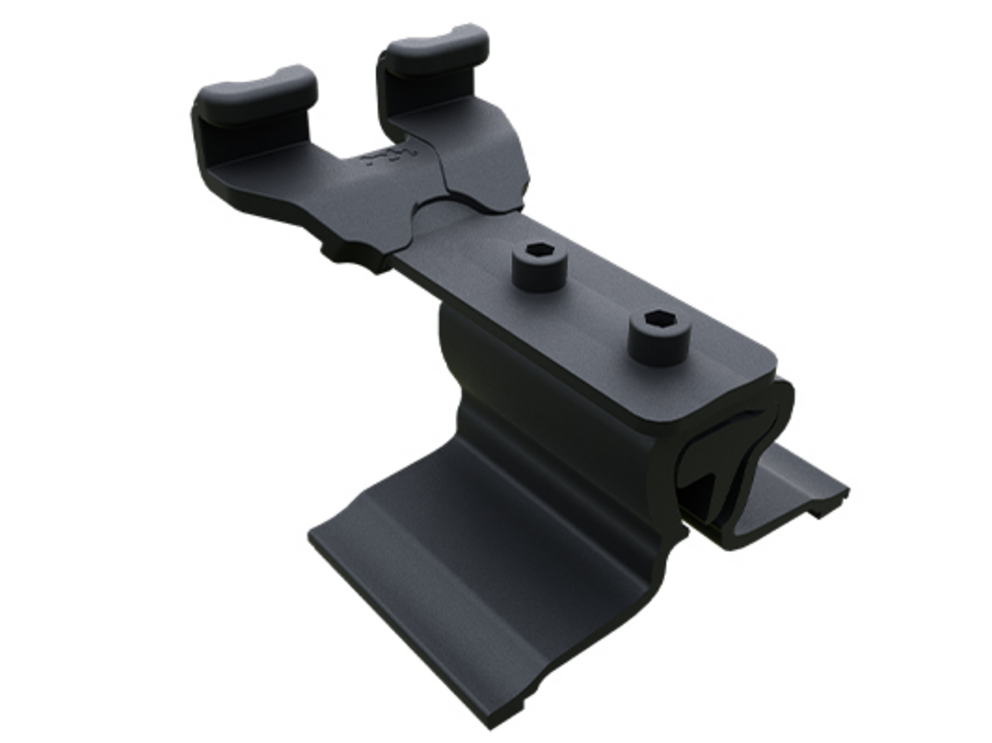

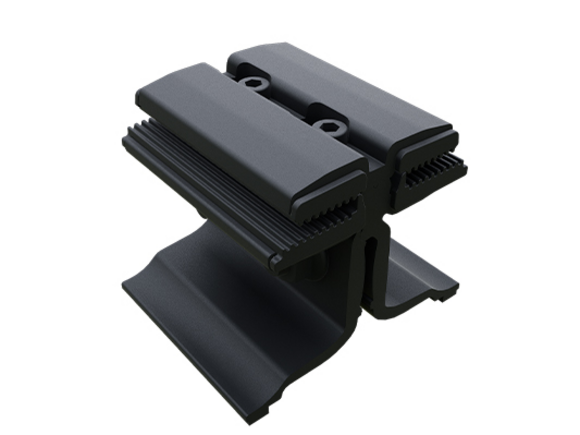

Stredová/koncová spojka modulov, zabezpečenie proti zošmyknutiu solárneho modulu PREFALZ 500/650

Technické údaje

Upevnenie

Upnutie na dvojitú stojatú drážku PREFALZ (výška drážky 25 mm)

Farba

čierna eloxovaná

Komponenty

Hliníková spodná časť spojky
2 skrutky na pánty A2 M10 × 25
2 šesťhranné matice A2 M10
2 upevňovacie skrutky A2 M6 × 20 (vnútorný šesťhran 5 mm)
Hliníková horná časť spojky
EPDM vložka

Upozornenie

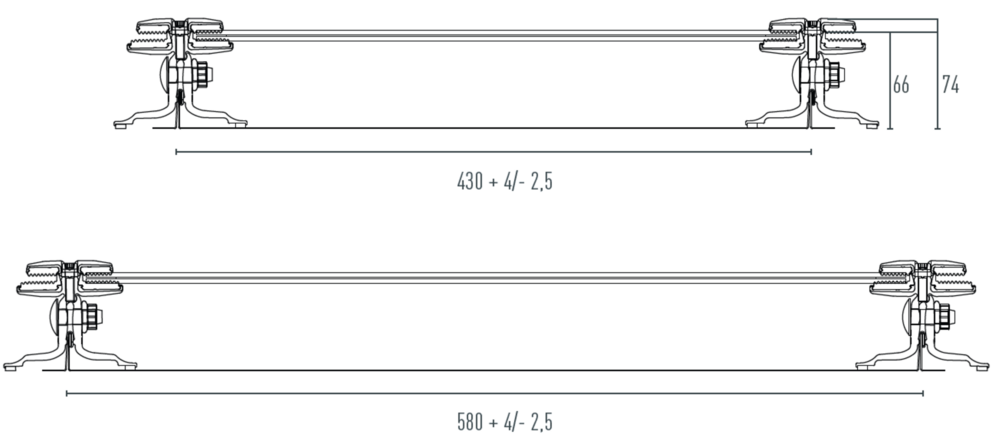

Zohľadnite, že krytinové pásy s dvojitou spodnou drážkou sa z dôvodu menšej straty na drážku sa musia odstrihnúť o 10 mm, aby sa dodržal osový rozmer 430/580! Montáž na krytinové pásy s dvojitou spodnou drážkou z dôvodu väčšej straty drážky 10 mm nie je možná.
