Montáž solárneho modulu PREFALZ

Polohovanie spojok

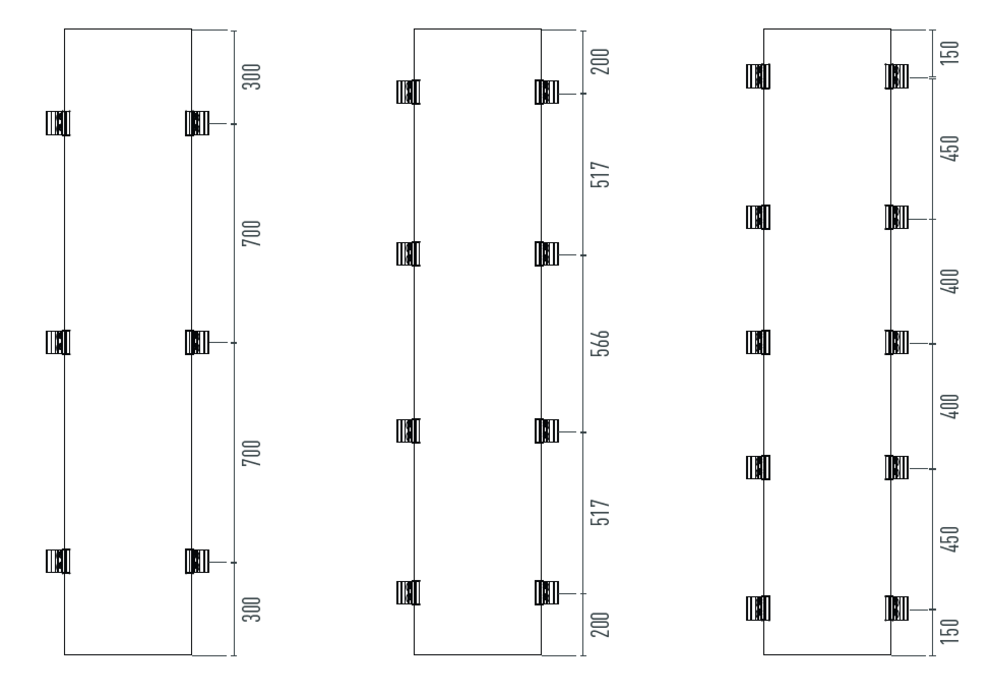

Náčrt ukazuje tri rozličné varianty na montáž solárneho modulu PREFALZ so 6, 8 alebo 10 upevňovacími bodmi. Znázornenie udáva, v akej vzdialenosti treba namontovať spojky podľa potrebného variantu.

Upozornenie

Použitý variant je závislý od miestnych daností, ako aj zaťažení vetrom a snehom. Spoločnosť PREFA poskytuje na tento účel výpočtový nástroj, ktorý si môžete vyžiadať cez webovú stránku alebo od príslušného technického oddelenia pomocou adries office.sk@prefa.com.

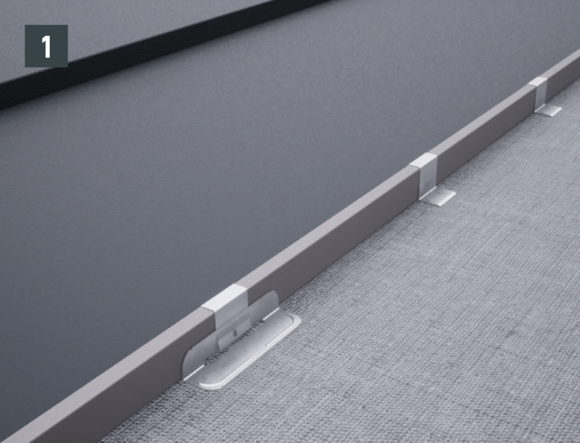

Maximálny rozostup príponiek 33 cm stred príponky k stredu príponky sa nesmie prekročiť (obrázok 1).
Treba dávať pozor na čistý podklad v oblasti spojok. Z dôvodu symetrických upínacích čeľustí je možné ľubovoľné polohovanie na drážke (obrázok 2).

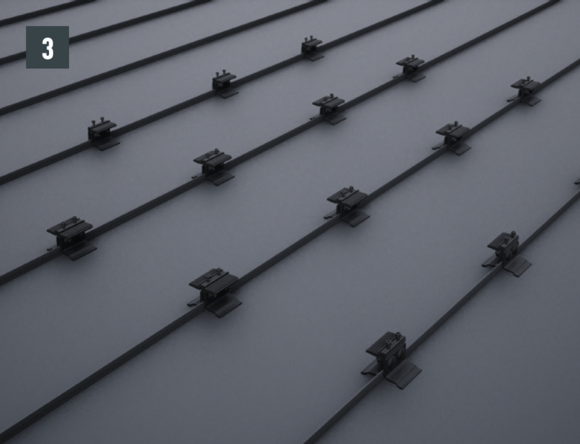

Polohovanie a lineárne vyrovnanie spodných častí spojok podľa potrebného počtu na základe statického dimenzovania podľa plánu pokládky (obrázok 3).

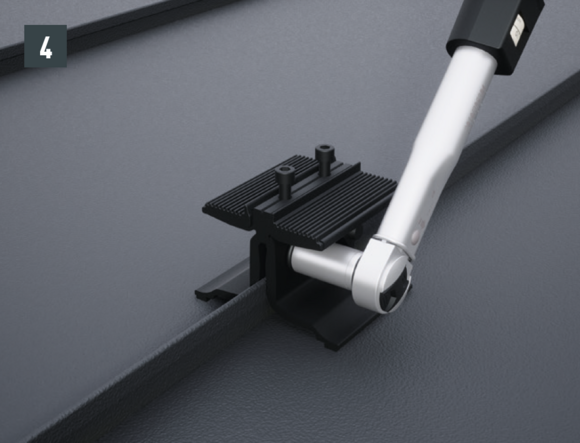

Utiahnutie obidvoch matíc uťahovacím momentom 35 Nm. Pritom treba dávať pozor na to, aby sa vždy najprv utiahla ľavá z obidvoch matíc, aby sa zabránilo možnému naklopeniu spojky (obrázok 4).

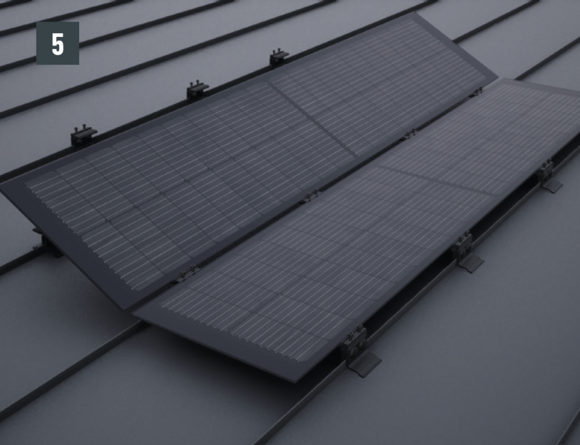

Vkladanie modulov a spájanie konektorov podľa plánu vetvy. Je potrebné dávať pozor na stredné polohovanie solárnych modulov na spodných častiach spojok a na správne osadenie vložiek EPDM (obrázok 5).

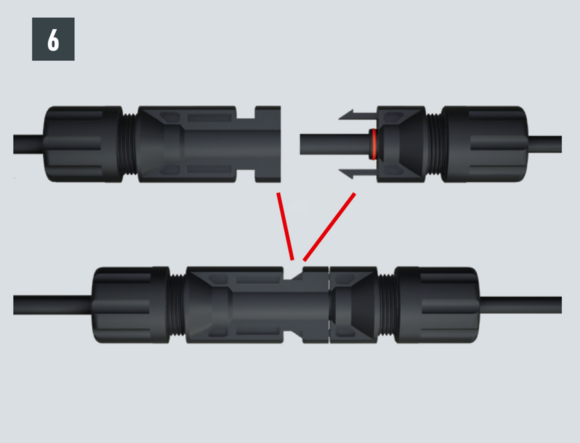

Spájanie solárnych konektorov/zdierok (obrázok 6).

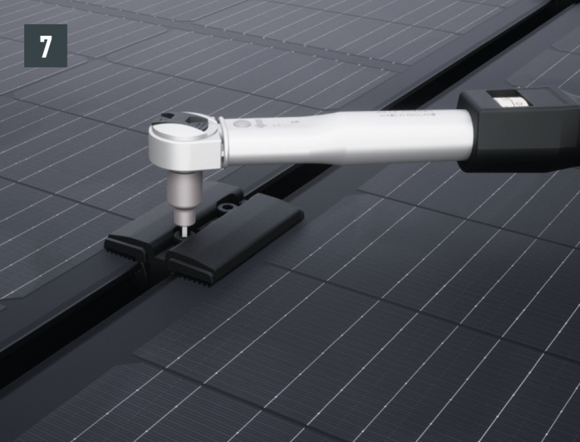

Položenie horných častí spojok a utiahnutie imbusových skrutiek uťahovacím momentom 10 Nm (obrázok 7).

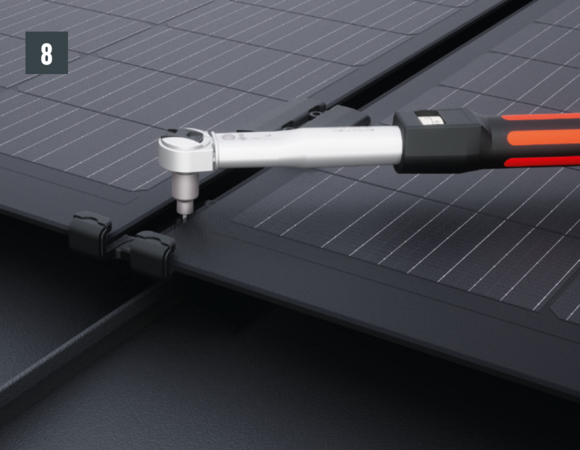

Nasadenie poistky proti zošmyknutiu solárneho modulu pozdĺž spodnej hrany modulu každého radu a utiahnutie imbusových skrutiek momentom 10 Nm (obr. 8).

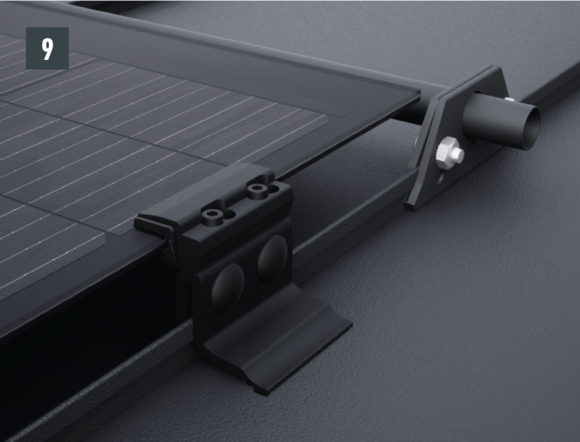

Nad solárne moduly sa môže ako ochrana pre kabeláž umiestniť líniové protisnehové opatrenie (obrázok 9). Je nutné zvlášť zohľadniť protisnehovú ochranu celej strešnej plochy!

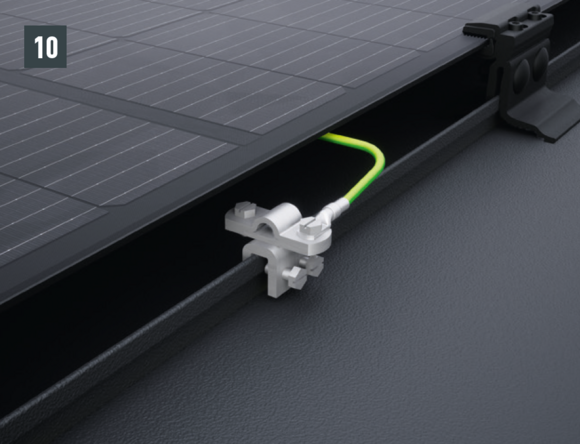

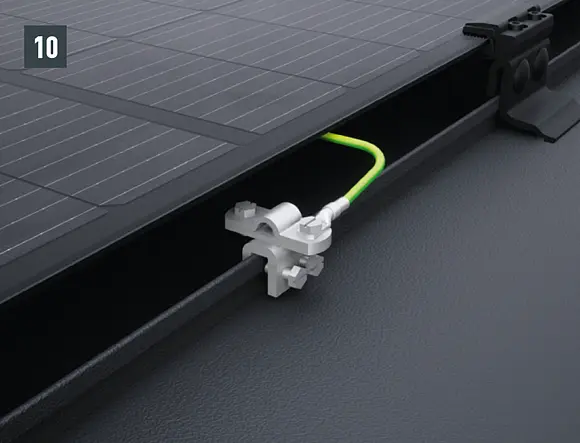

Inštaláciu vedenia na vyrovnanie potenciálu treba vyhotoviť podľa súvisiacej strešnej plochy (obr. 10).
