Nasledujúci návod je na zjednodušene prezentovaný so solárnym držiakom PREVARIO 3.S, ale môžete ho použiť pre všetky solárne držiaky PREFA.

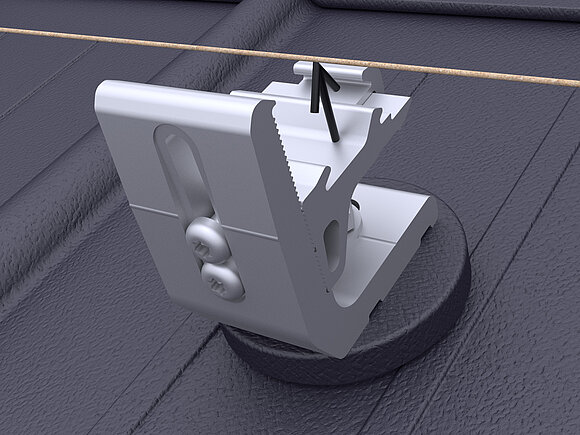

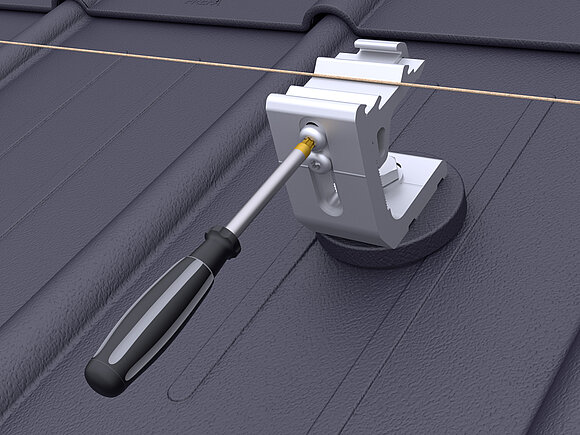

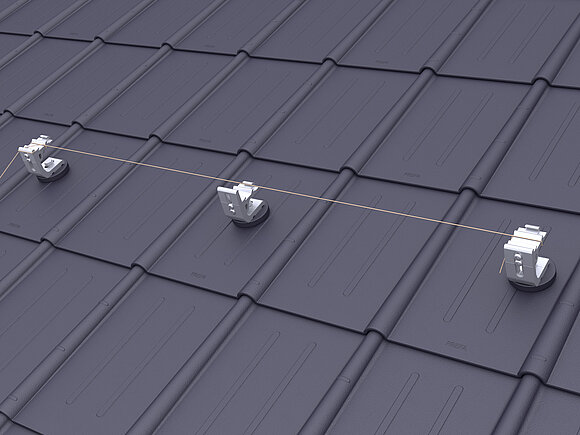

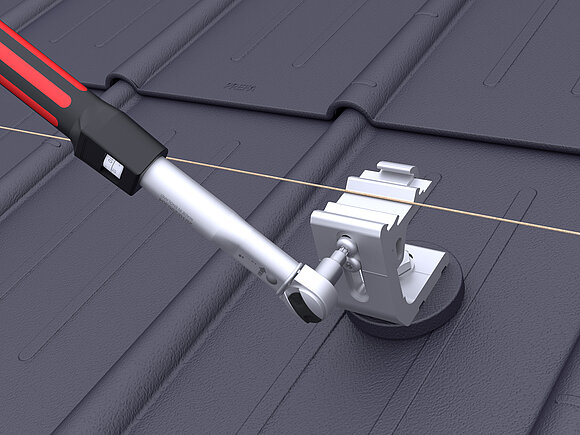

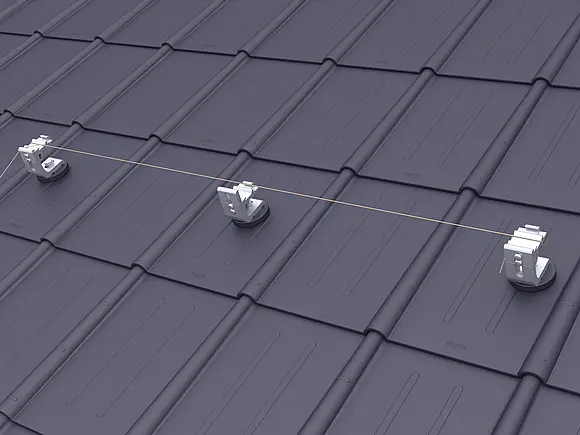

Držiaky nosníkov vonkajších solárnych držiakov PREVARIO 3.S nastavte na strednú výšku. Napnite montážnu šnúru a vyrovnajte zvyšné držiaky nosníkov rovnobežne so strechou a do výšky. Hornú skrutku už vyrovnaných držiakov nosníkov utiahnite uťahovacím momentom 20 Nm.

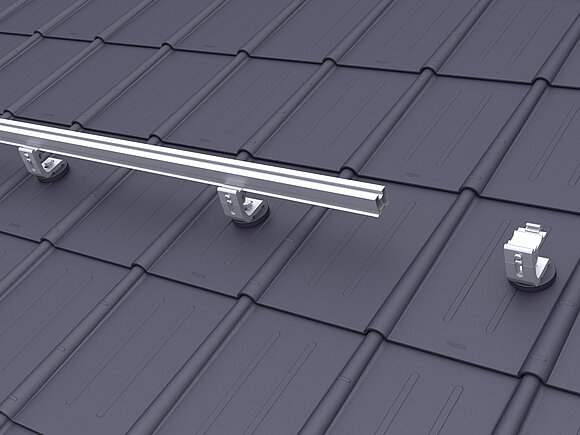

Vložte nosník a spodnú skrutku utiahnite uťahovacím momentom 20 Nm.

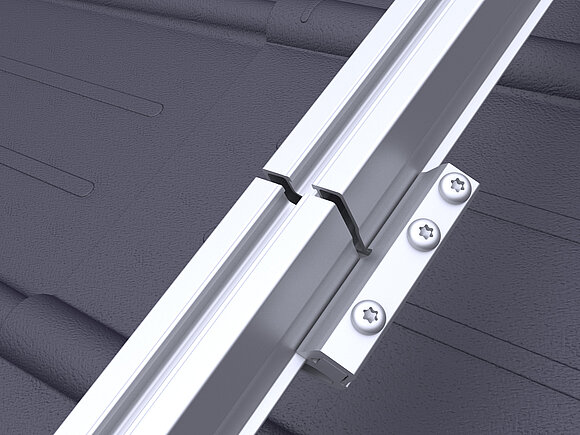

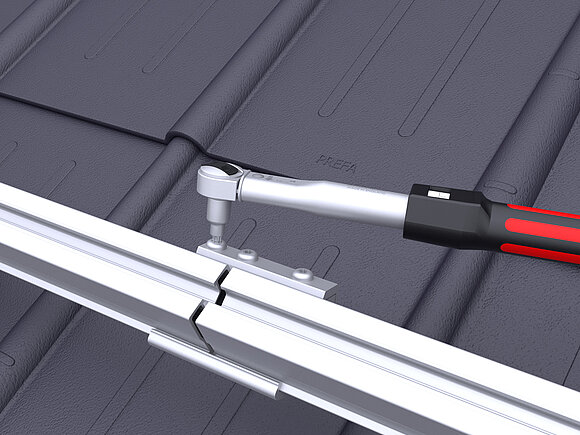

Spojku nosníkov musíte namontovať tak, aby sa upevňovacie skrutky nachádzali na hrebeňovej strane nosníka. Pri tom musíte medzi oboma držiakmi dodržať rozostup vyznačený gravírovaním, aby sa umožnila teplotná dilatácia jednotlivých nosníkov.

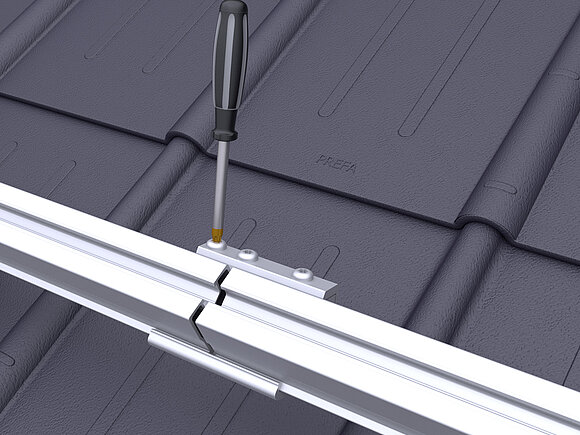

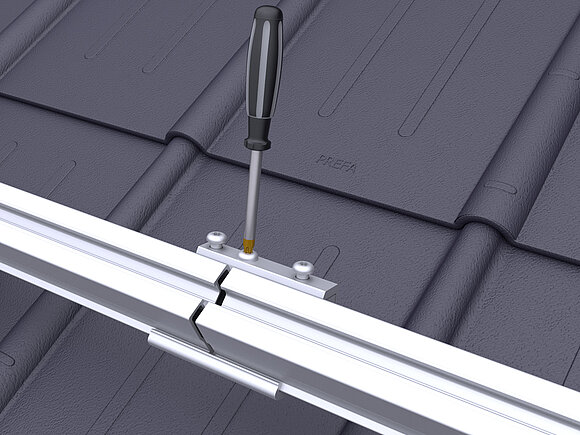

Na upevnenie utiahnite uťahovacím momentom 20 Nm najprv strednú skrutku a potom vonkajšie skrutky.
Pred montážou modulov zabezpečte montáž bezpečnostnej skrutky.

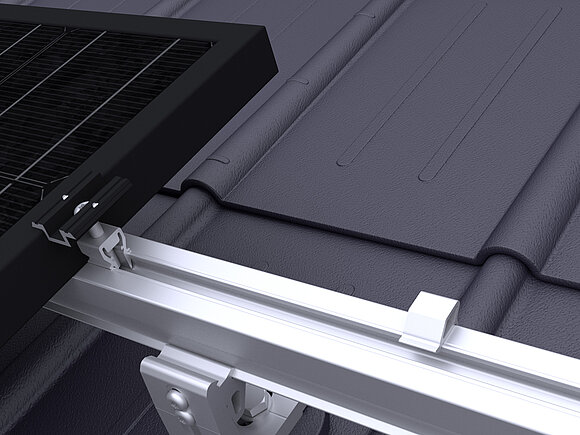

V najspodnejšom rade modulov funkčnej generátorovej plochy pritom upevnite na horný nosník modulov (nachádzajúci sa na hrebeňovej strane) dve bezpečnostné skrutky na modul.

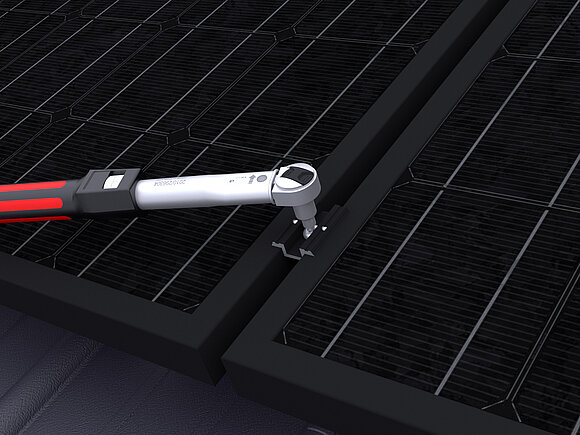

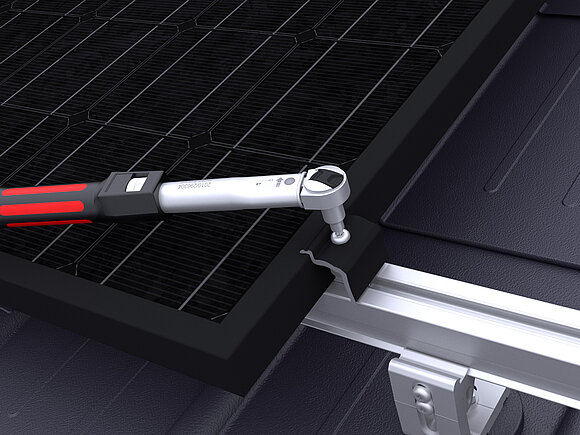

Následne umiestnite moduly a stredové, resp. koncové spojky modulov utiahnite uťahovacím momentom 15 Nm.
Stredové spojky modulov zabezpečujú pomocou osadených pinov vyrovnanie potenciálu medzi modulmi. Prípustnosť tohto spôsobu vyrovnania potenciálu pre použitý modul alebo potrebu dodatočného spojenia pomocou pripojenia na uzemňovací otvor musíte prekonzultovať s výrobcom modulu.
Pri kladnom stanovisku musíte jednotlivé rady modulov iba vzájomne prepojiť pomocou uzemňovacieho vodiča a uzemňovacej svorky.
