PREVARIO Sunny Špeciál

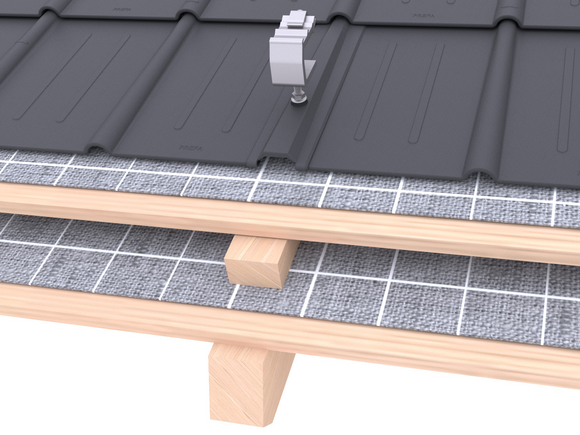

Ak je vlna presahu alebo stredová vlna falcovaných škridiel presne nad krokvou (oblasť montáže závrtnej skrutky bez hlavy), môže sa namiesto spevňovacej podložky použiť solárny držiak Sunny Special.

Potrebné príslušenstvo: Špeciálna lepiaca súprava

Upozornenie

Solárny držiak PREVARIO Sunny Special sa smie používať výlučne v kombinácii so solárnym držiakom Sunny. Kombinácia so solárnym držiakom PREVARIO 3.S nie je možná z dôvodu rozdielnych montážnych výšok.

Der PREFA Solarhalter PREVARIO Sunny Spezial, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

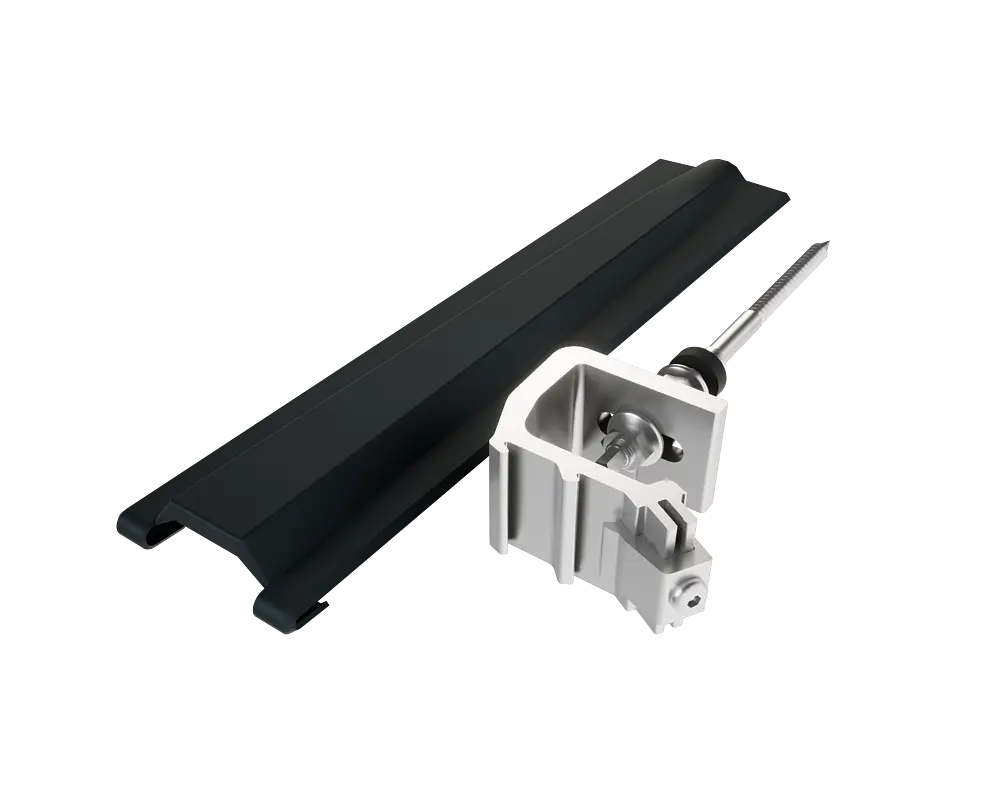

Oblasť použitia solárneho držiaka PREVARIO Sunny Special

Rozsah prestavenia	22 mm
upevňovací prvok	PREVARIO Sunny 250 – jednoplášťová skladba strechy Závrtná skrutka bez hlavy so šesťhranom M12 × 250 mm, nerezová oceľ (závit do dreva: 100 mm; driek: 40 mm; metrický závit: 195 mm) PREVARIO Sunny 350 – dvojplášťová skladba strechy Závrtná skrutka bez hlavy so šesťhranom M12 × 350 mm, nerezová oceľ (závit do dreva: 100 mm; driek: 40 mm; metrický závit: 195 mm)
Farba	Prášková farba, antracitová (kalota a Sunny)
Komponenty	3 prírubové matice M12, nerezová oceľ (veľkosť kľúča 18) EPDM tesnenia pre kalotu Kalota (EN AW 1050A) EPDM tesniaci krúžok (60 Shore) Sunny (EN AW 1050A) Držiak nosníka (EN AW 6005A) Upevňovacia skrutka M8 (T40)
Potrebné príslušenstvo	Špeciálna lepiaca súprava

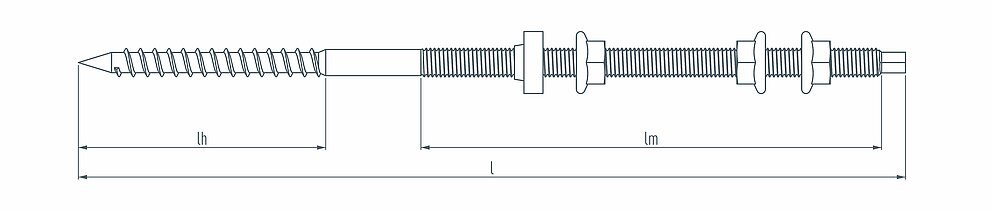

Rozmer	l	lh	lm	Veľkosť kľúča
M12 × 250	250	100	100	Veľkosť kľúča 9
M12 × 350	350	100	195	Veľkosť kľúča 9

Závrtná skrutka bez hlavy

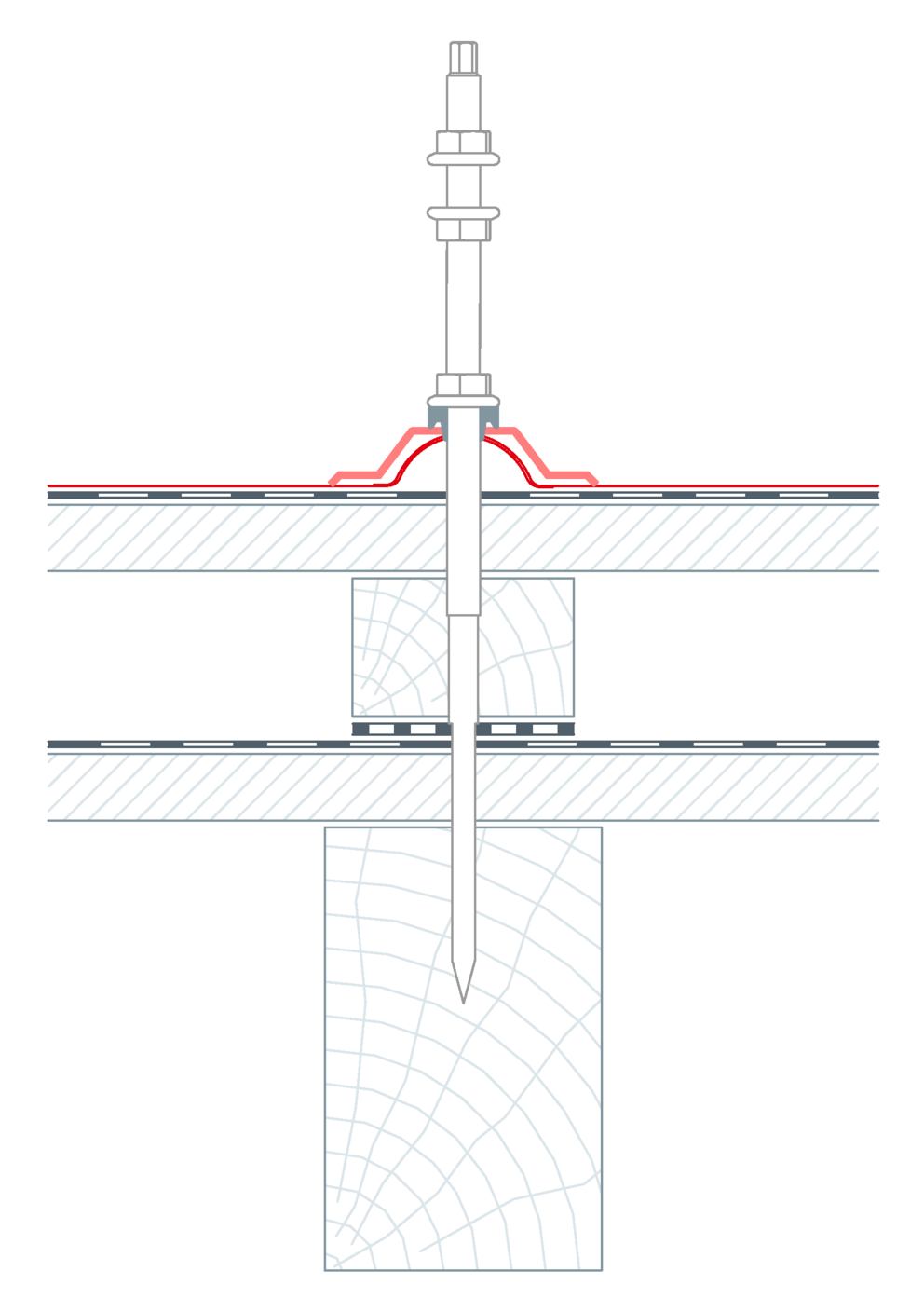

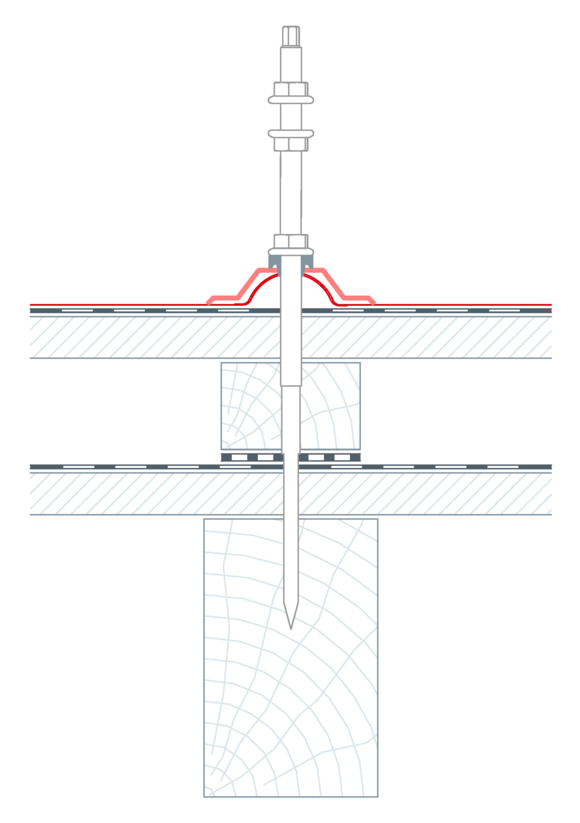

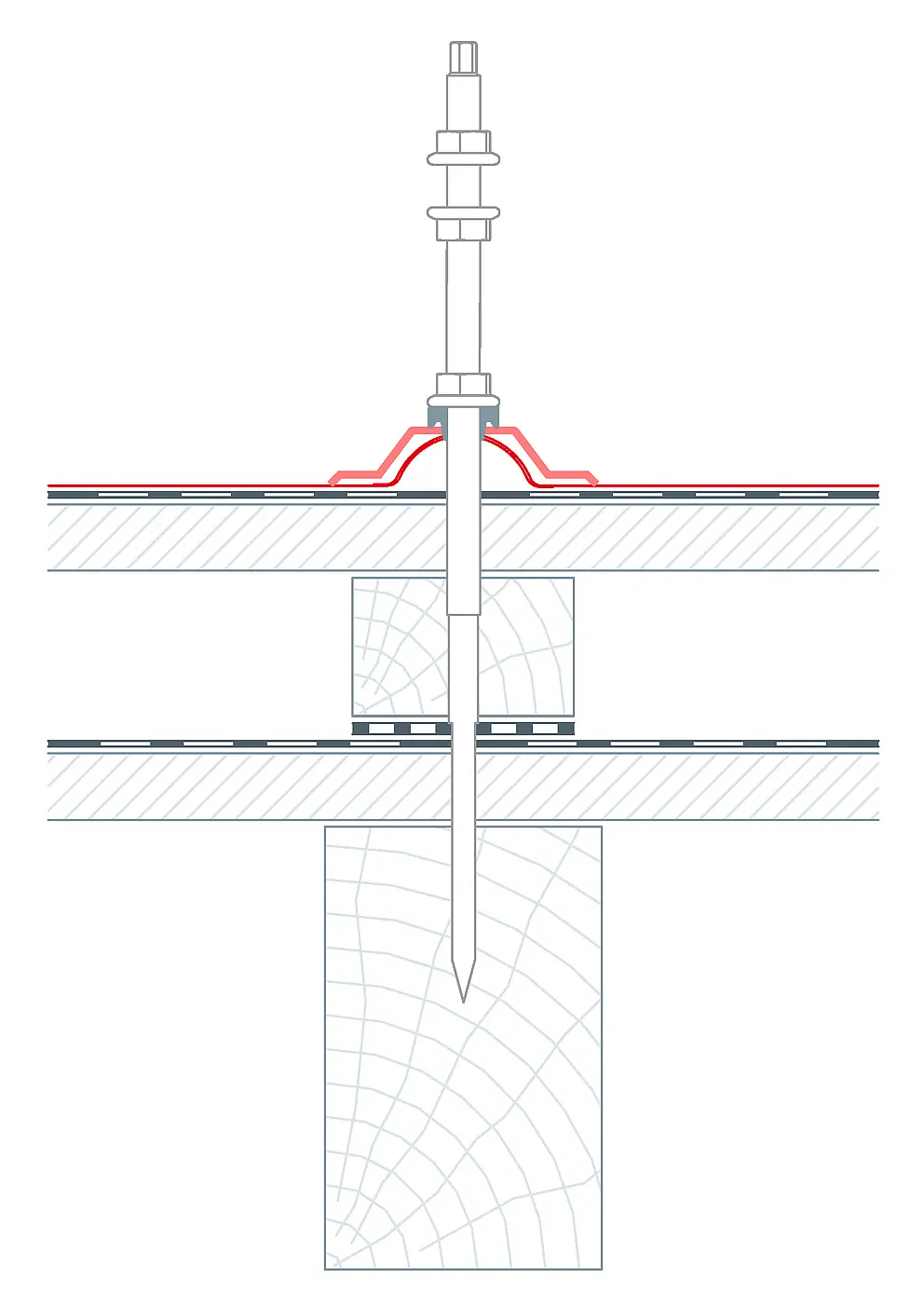

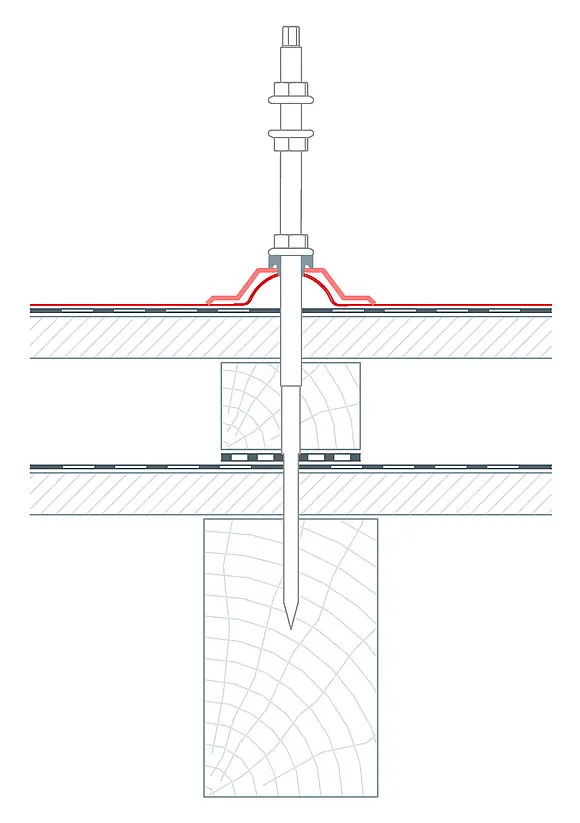

Požiadavky na nosnú podkonštrukciu:

Trieda dreva C24
Minimálna hĺbka zaskrutkovania do nosnej konštrukcie 80 mm
Výška krokvy ≥ 100 mm
Šírka krokvy ≥ 80 mm
Minimálna vzdialenosť osi skrutky od okraja krokvy (kolmo na smer vlákien) 40 mm
Vzdialenosť hornej hrany nosného dreveného materiálu od spodnej hrany krížovej spojky ≤ 130 mm

Kontralata môže fungovať ako nosná konštrukcia, keď sú splnené vyššie uvedené body a sily zo solárneho držiaka sa cez ňu môžu preniesť na krokvy. Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.

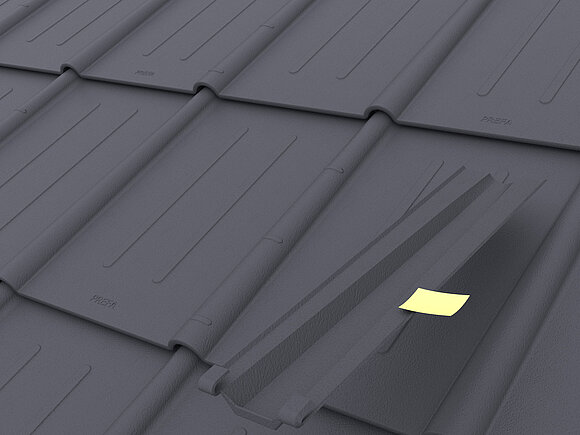

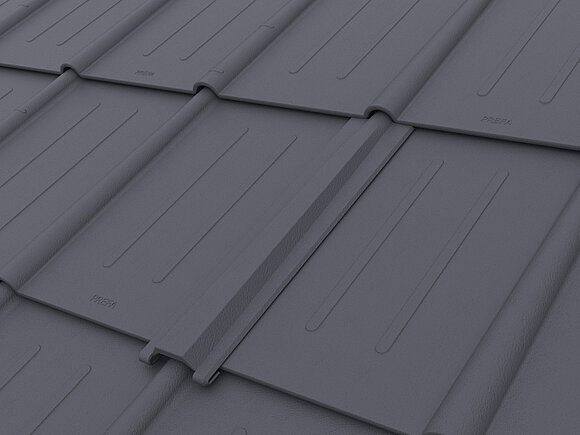

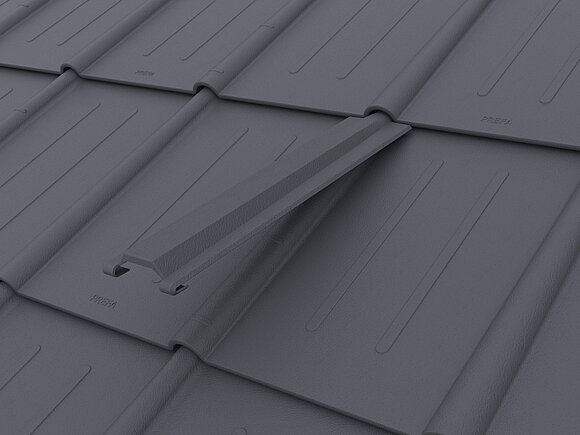

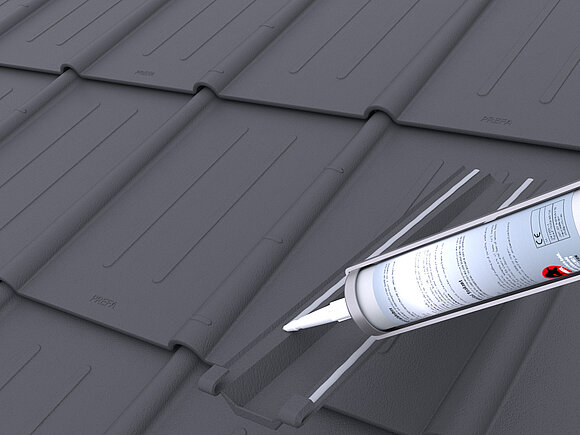

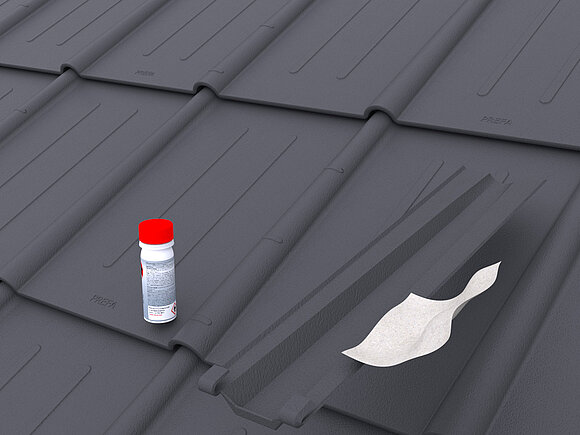

Zabrúste a vyčistite lepené plochy na solárnom držiaku Sunny Special a na falcovanej škridle. Na zabrúsený a vyčistený solárny držiak Sunny Special natrite špeciálne lepidlo. V oblasti vlny presahu alebo stredovej vlny posuňte solárny držiak Sunny Special do horného falcu falcovaných škridiel a sklopte ho nadol. Solárny držiak Sunny Special zasuňte čo najvyššie do falcu.

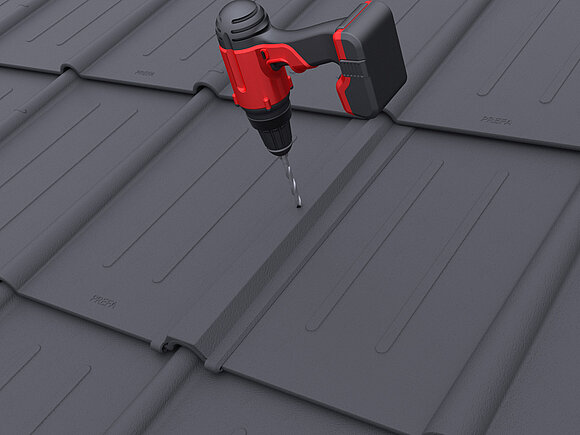

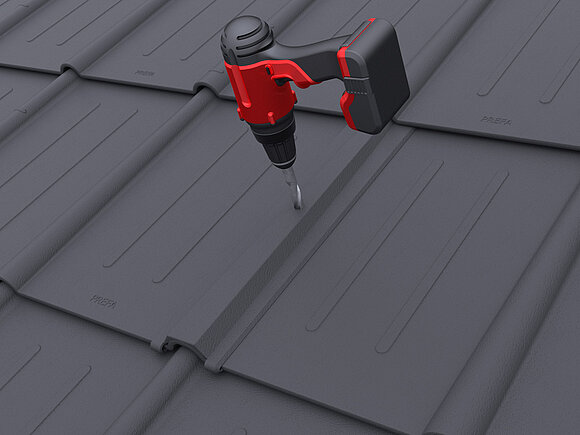

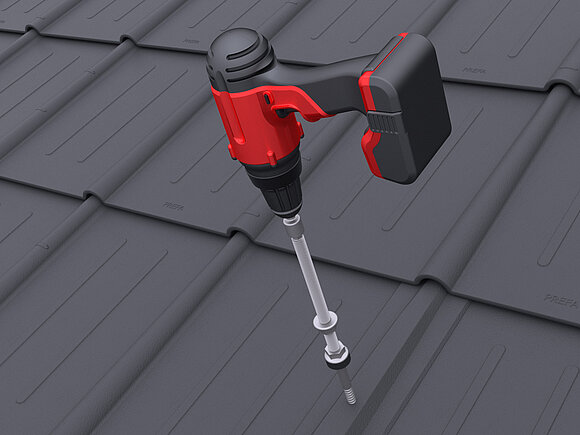

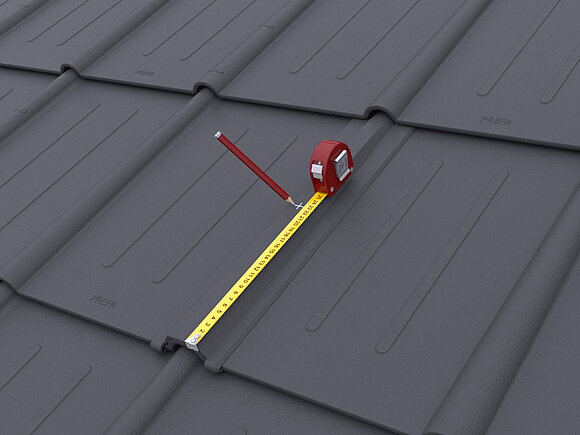

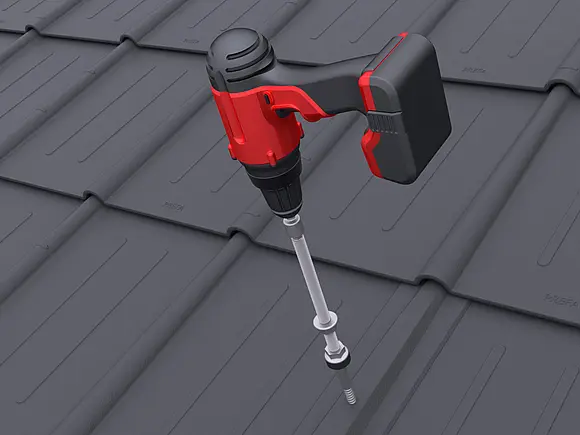

Označiť polohu závrtnej skrutky bez hlavy. Predvŕtajte drevenú konštrukciu na ⌀ 8 mm. Navŕtajte solárny držiak Sunny Special a falcované škridly na ⌀ 13 mm. Zaskrutkujte závrtnú skrutku bez hlavy pomocou vŕtačky (nadstavec nástrčného kľúča veľkosť kľúča 9). Minimálna hĺbka prieniku do podkonštrukcie (krokiev): min. 80 mm

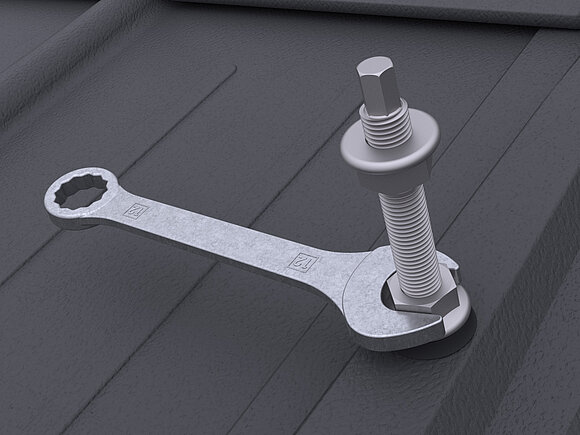

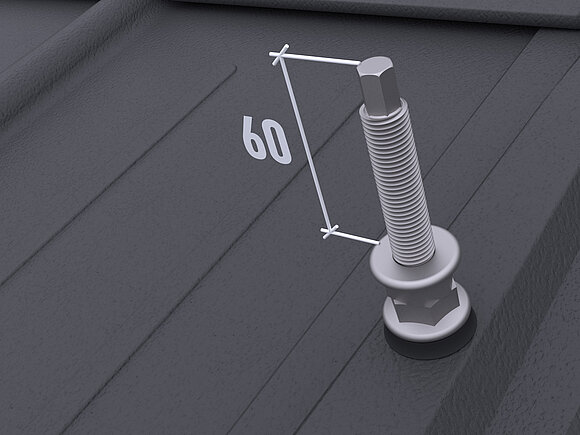

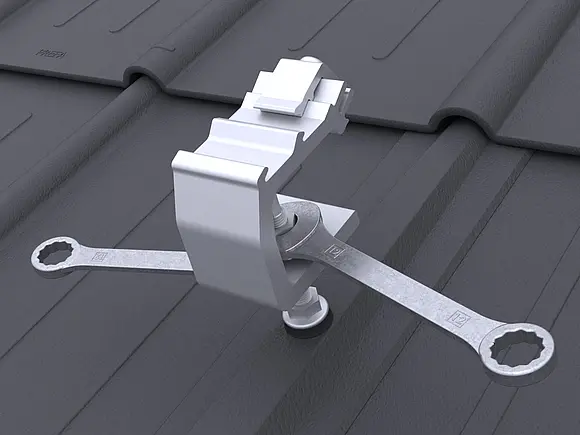

Doťahujte maticu, kým sa EPDM tesnenie nevytlačí von (vidlicový kľúč: veľkosť kľúča 18). Namontujte druhú maticu a úplne ju zaskrutkujte. Odmerajte na závrtnej skrutke bez hlavy 60 mm od hornej hrany druhej matice (dosadacia plocha držiaka nosníka) nahor a odrežte ju. Nasaďte držiak nosníka a utiahnite ho na príslušnú výšku (podľa ostatných solárnych držiakov) pomocou dvoch vidlicových kľúčov (vidlicový kľúč: veľkosť kľúča 18).
