Solárny držiak PREVARIO Sunny je vhodný pre krytiny na dvojitú stojatú drážku PREFALZ a všetky maloformátové strešné krytiny PREFA.
Posuvný rozsah solárneho držiaka Sunny je prispôsobený pre posuvné príponky PREFALZ. Upevnením solárneho držiaka Sunny sa neobmedzí dilatačný rozsah pásu PREFALZ do dĺžky pásu 12 m.
Pozor!
Pri použití posuvných dlhých príponiek (do dĺžky pásu 15 m) kontaktujte technické oddelenie PREFA.
Pri teplotnom rozdiele 80 °C smie byť vzdialenosť medzi solárnym držiakom Sunny a stredom pevnej uhlovej príponky maximálne 7,5 m.

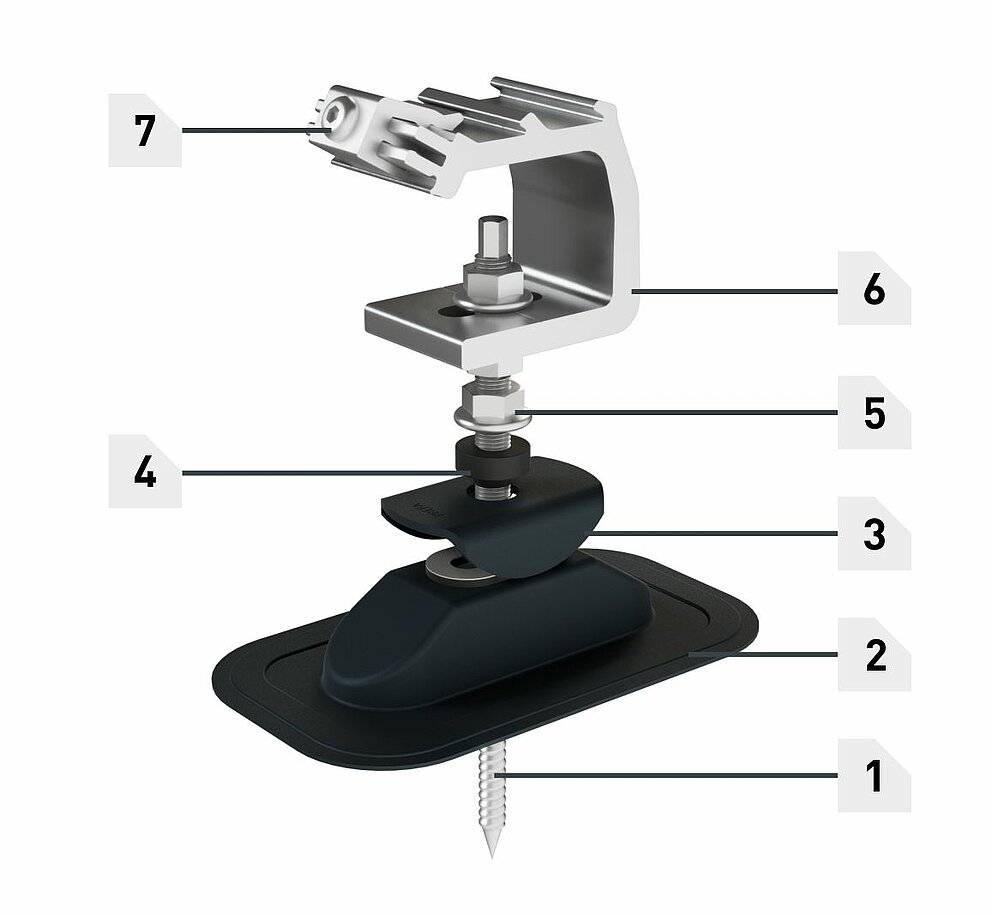

1 Závrtná skrutka bez hlavy M12 × 250 alebo M12 × 350 (veľkosť kľúča 9)
2 PREVARIO Sunny
3 Kalota
4 EPDM tesnenie
5 Šesťhranná matica M12 s prírubou (veľkosť kľúča 18)
6 Držiak nosníka
7 Upevňovacia skrutka M8 (T40)
Rozsah prestavenia |
22 mm |
|---|---|
upevňovací prvok |
PREVARIO Sunny 250 – jednoplášťová skladba strechy PREVARIO Sunny 350 – dvojplášťová skladba strechy |
Farba |
Prášková farba, antracitová (kalota a Sunny) |
Komponenty |
3 prírubové matice M12, nerezová oceľ (veľkosť kľúča 18) |
Potrebné príslušenstvo |
Špeciálna lepiaca súprava |

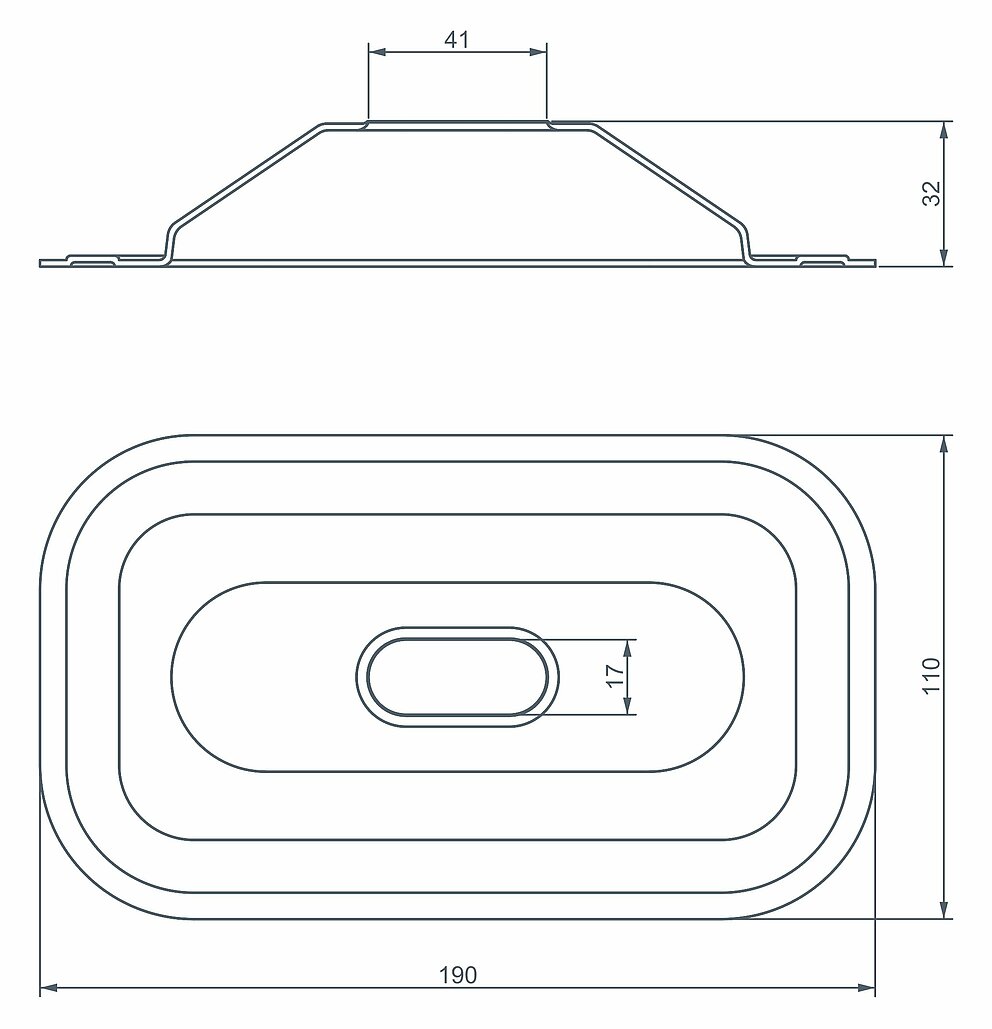

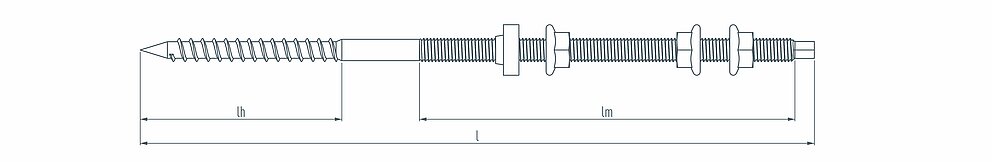

Rozmery závrtnej skrutky bez hlavy
Rozmer |
l |
lh |
lm |
Veľkosť kľúča |
M12 × 250 |
250 |
100 |
100 |
Veľkosť kľúča 9 |
M12 × 350 |
350 |
100 |
195 |
Veľkosť kľúča 9 |
Požiadavky na nosnú podkonštrukciu:

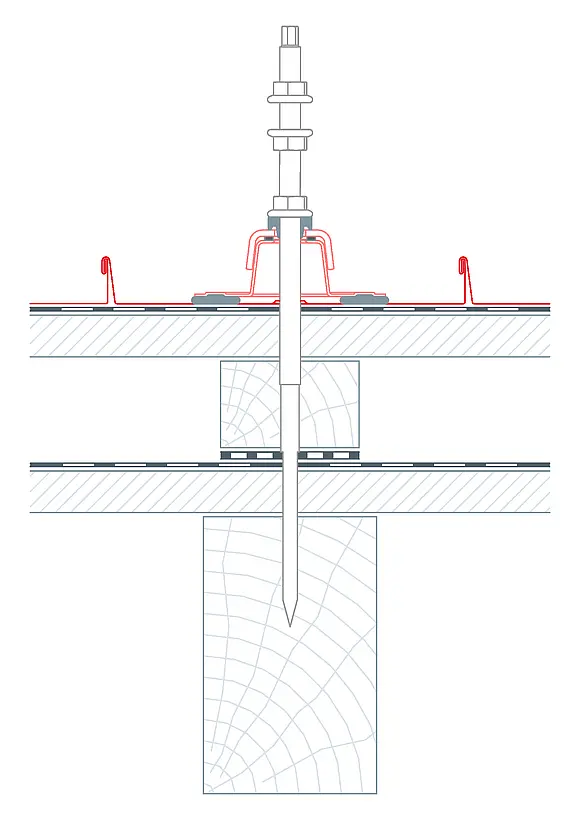

Kontralata môže fungovať ako nosná konštrukcia, keď sú splnené vyššie uvedené body a sily zo solárneho držiaka sa cez ňu môžu preniesť na krokvy. Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.

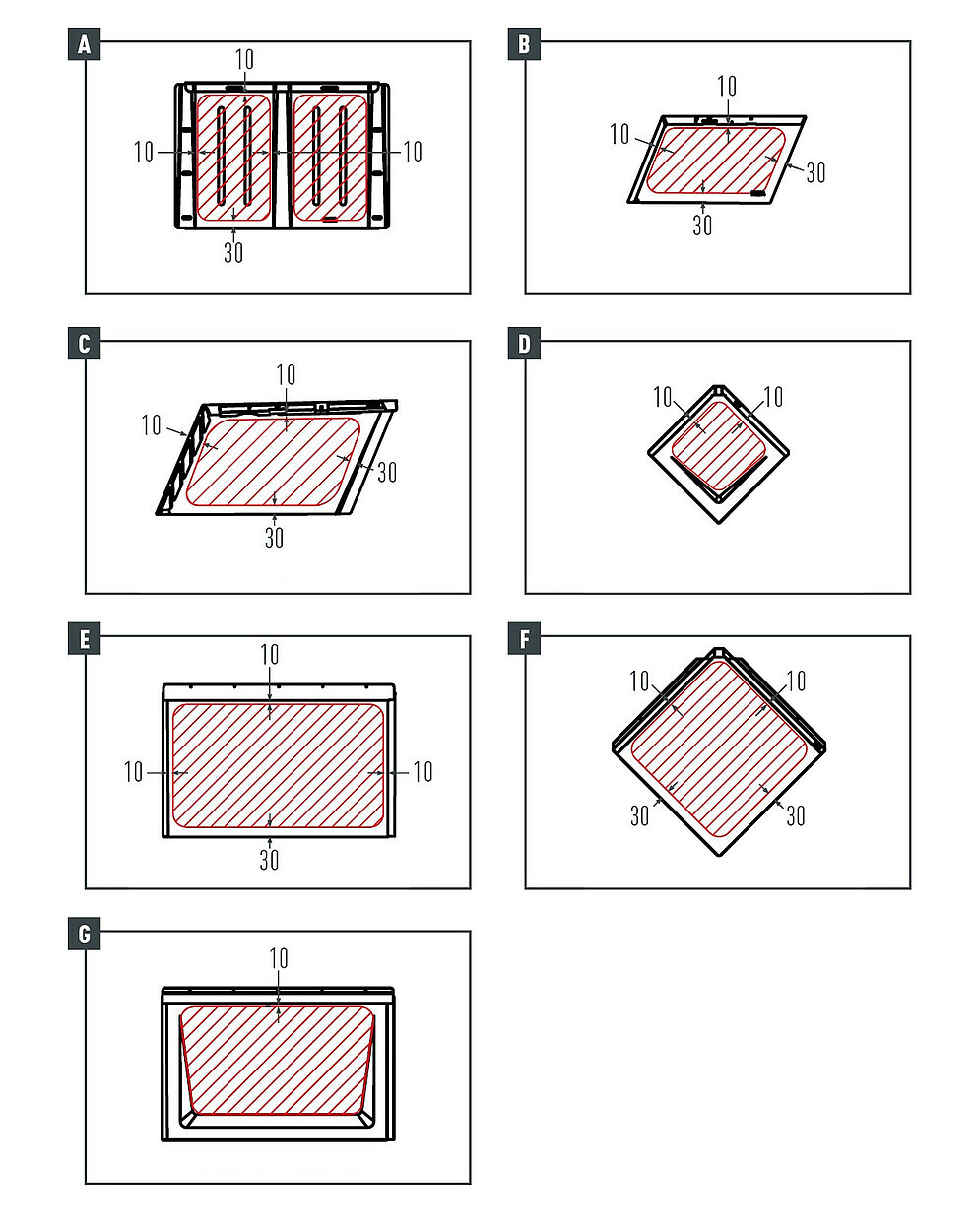

Ako je zrejmé z predchádzajúceho obrázku, je montážna oblasť solárneho držiaka PREVARIO Sunny pri maloformátových výrobkoch PREFA obmedzená. Solárny držiak Sunny sa montuje výlučne na rovných plochách. Pretože solárny držiak Sunny plní iba tesniace úlohy, môže sa s krytkou pritlačiť bližšie k falcom.
Montáž je možná na celoplošné debnenie alebo latovanie. Pri maloformátových strešných prvkoch PREFA môže byť na umožnenie montáže solárneho držiaka PREVARIO Sunny potrebné osadenie spevňovacej podložky – napr. pri prítomnosti falcu v montážnej oblasti nad krokvou.

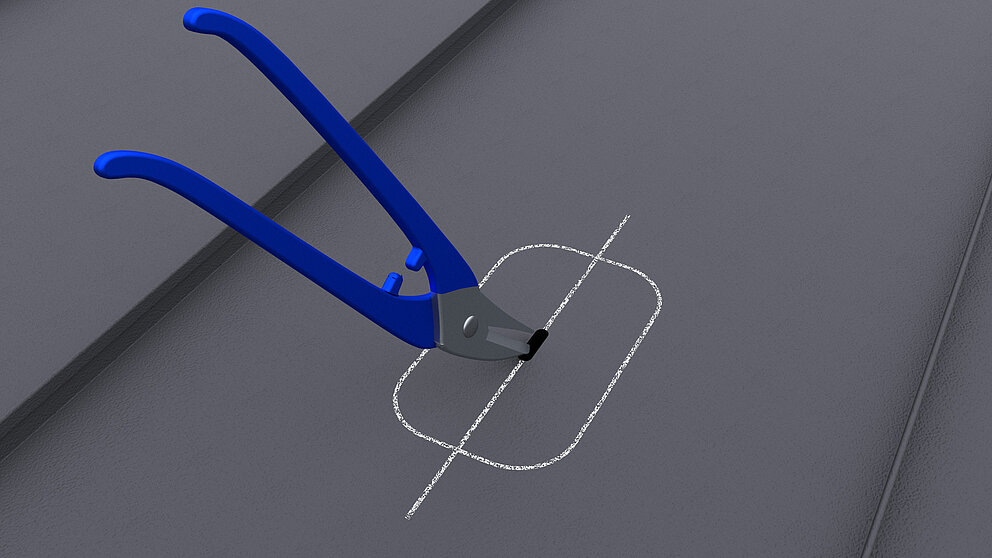

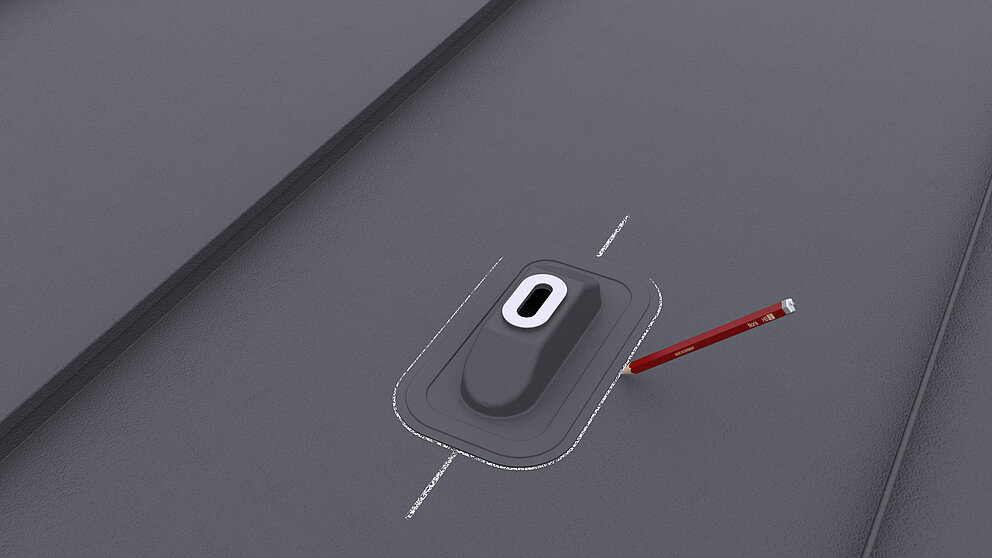

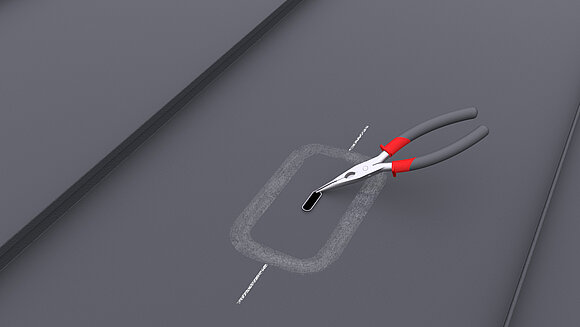

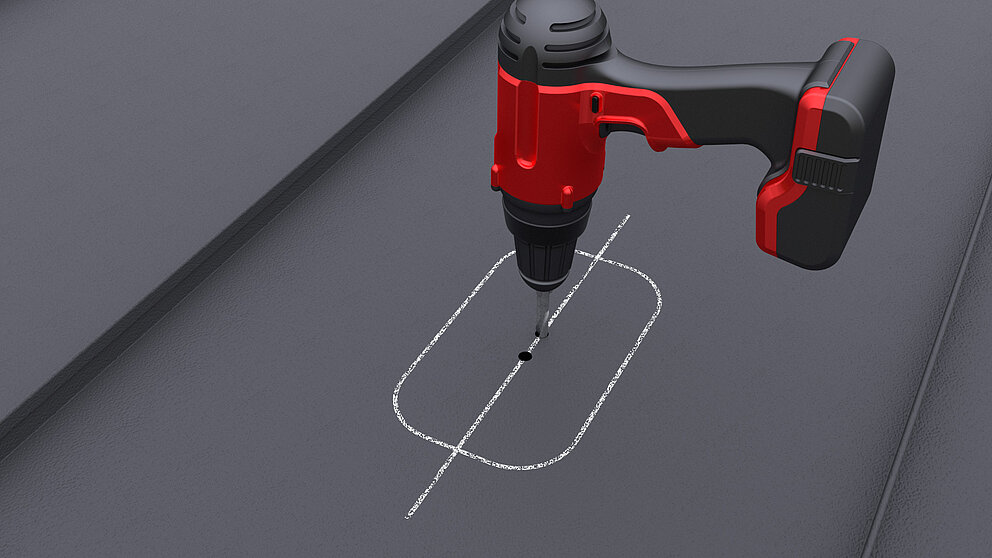

Označte obrys a predĺžený otvor. Predvŕtajte predĺžený otvor (⌀ 13 mm) do pásu PREFALZ (otvor je dostatočný pri malom formáte). Vyrežte pozdĺžny otvor v páse PREFALZ (neplatí pri malom formáte).

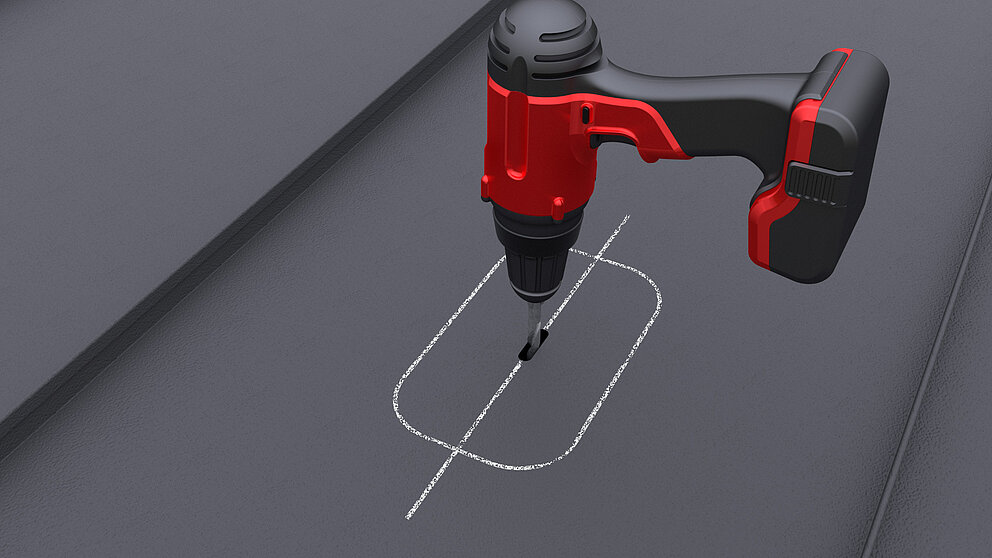

Predvŕtajte podkonštrukciu v strede pozdĺžneho otvoru alebo v otvore s ⌀ 8 mm.

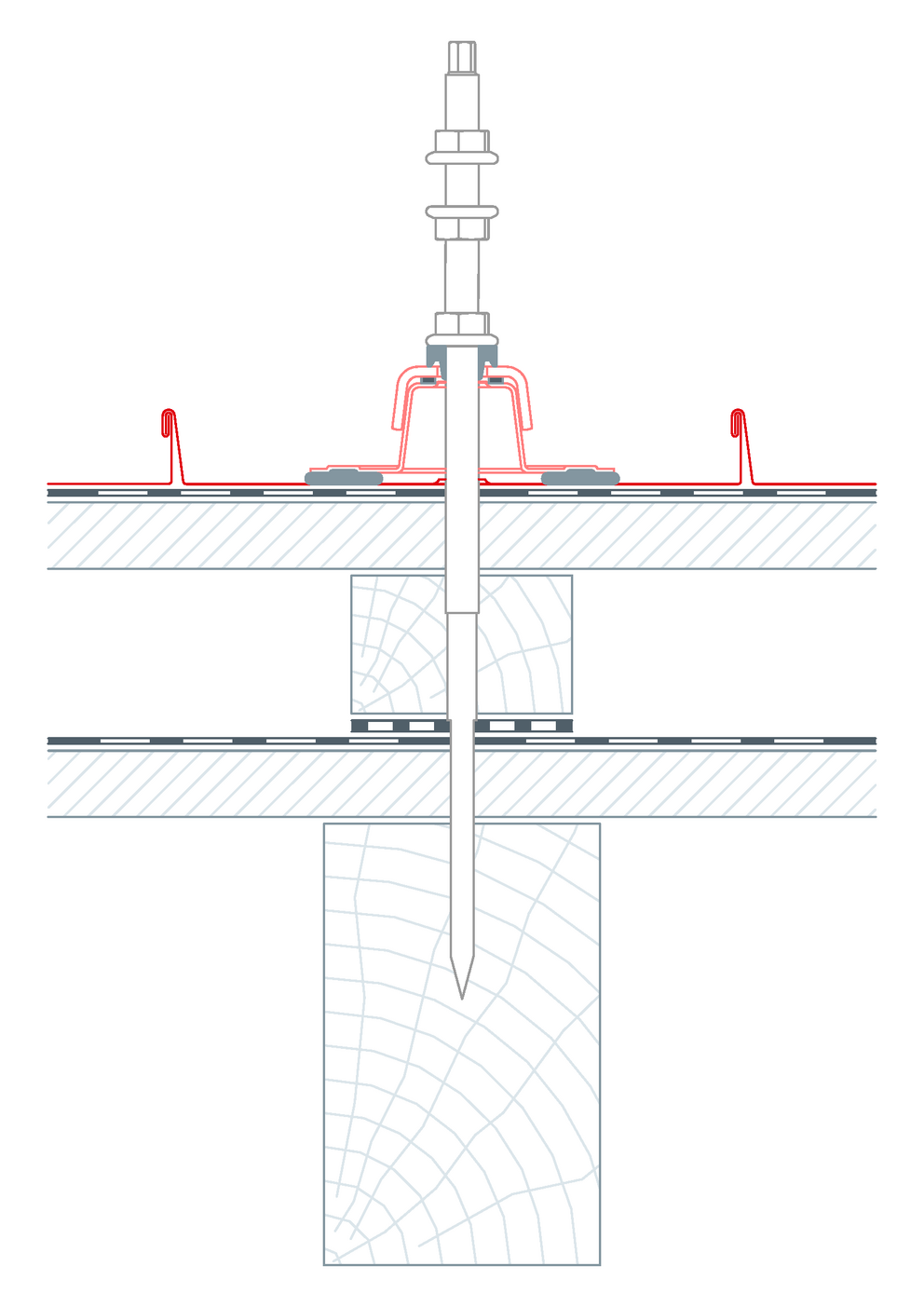

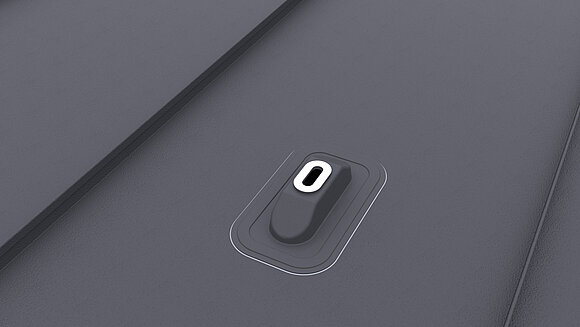

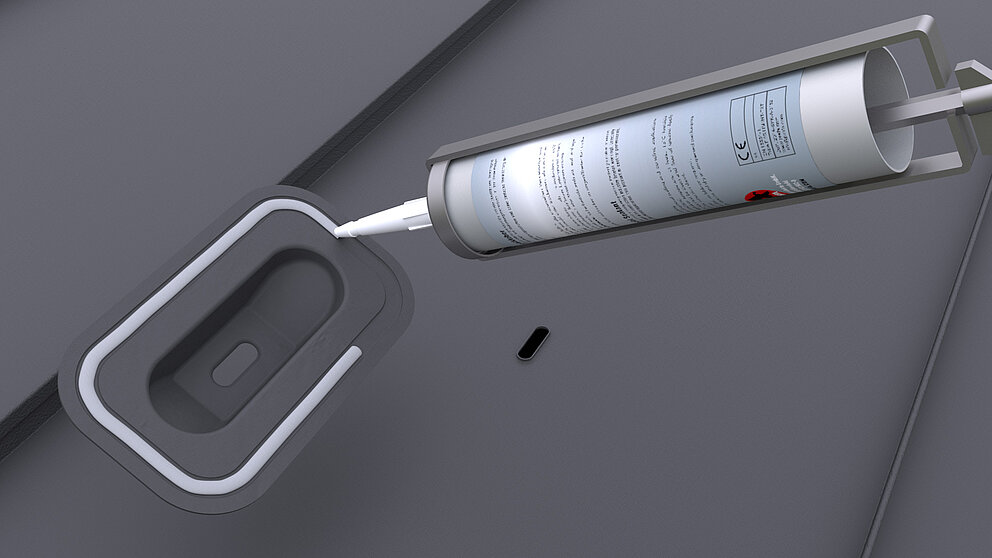

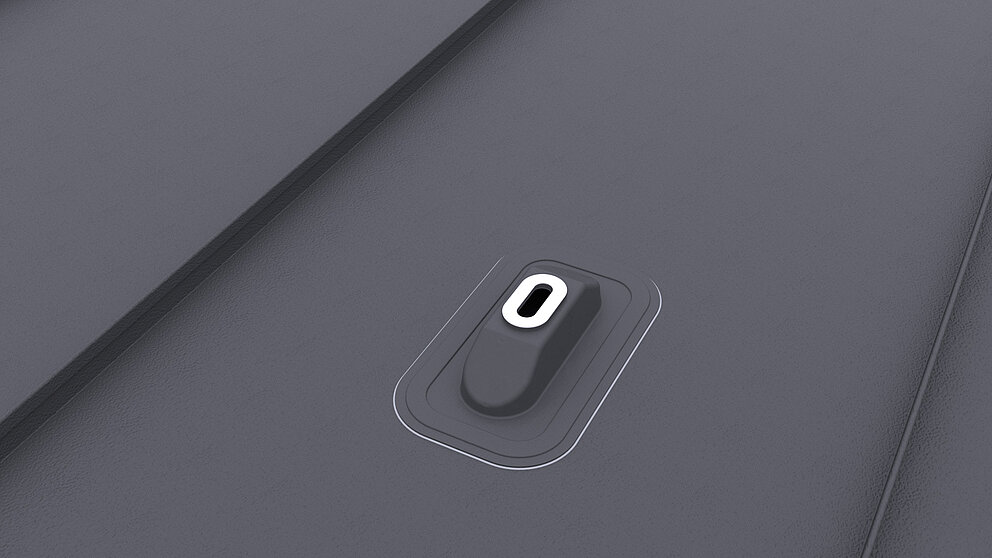

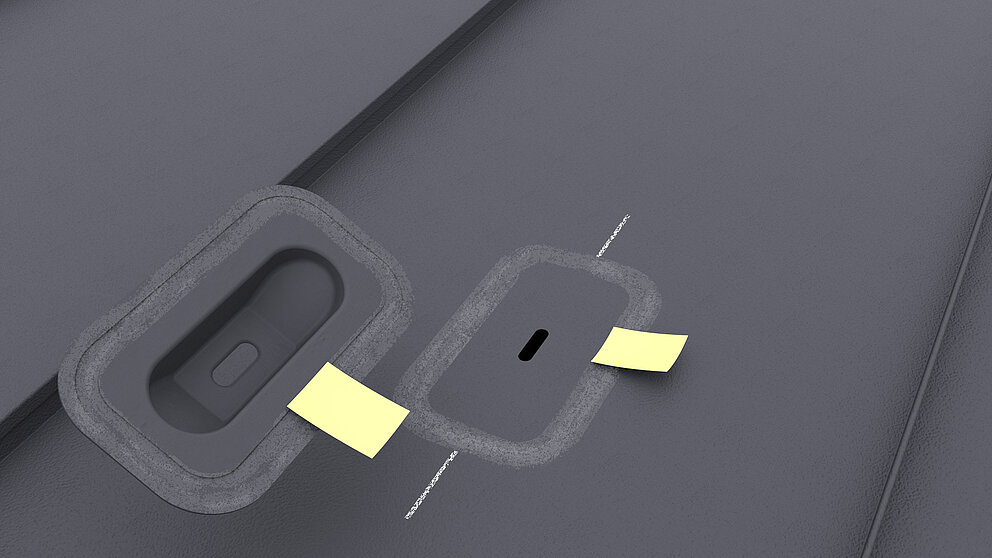

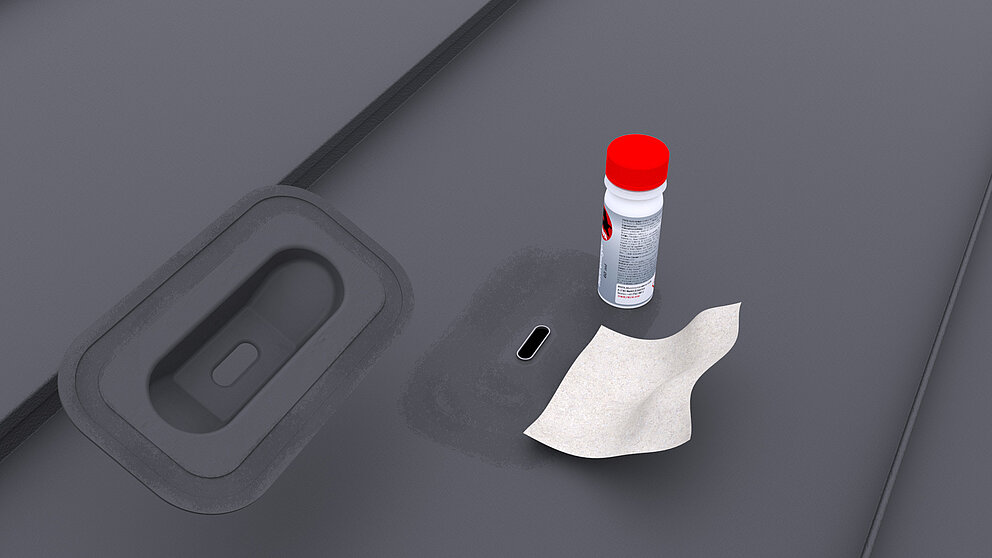

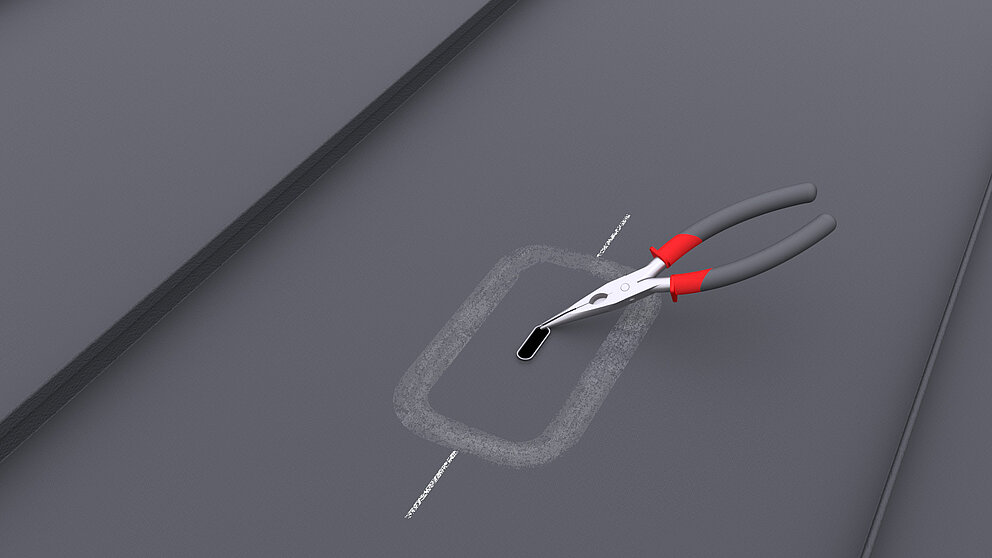

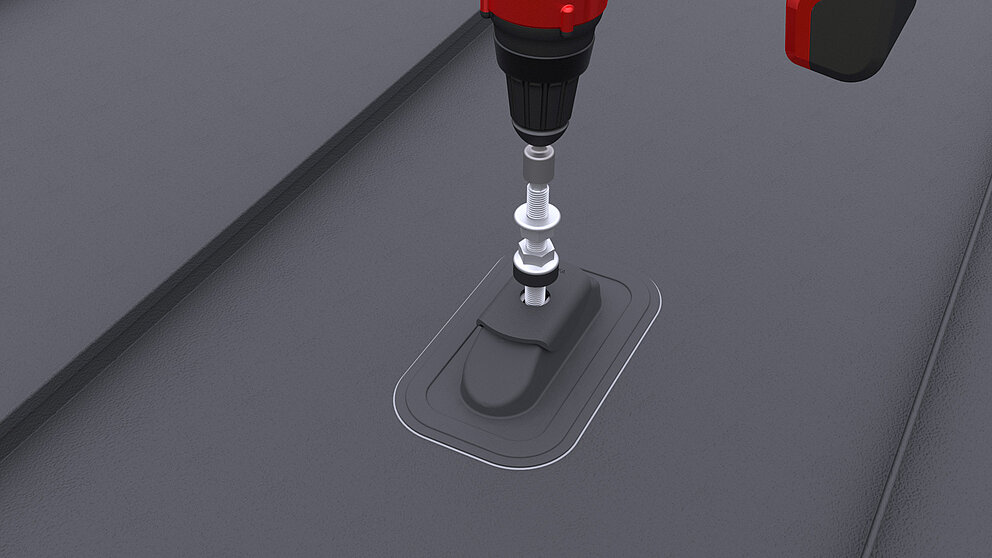

Zabrúste lepené miesto na strešnej krytine a na solárnom držiaku PREVARIO Sunny. Zalemujte pozdĺžny otvor alebo otvor nahor. Vyčistite zbrúsené lepené miesta adhéznym čistidlom. Naneste na zabrúsený a vyčistený solárny držiak Sunny vrstvu lepidla (⌀ 10 mm). Pritlačte solárny držiak PREVARIO Sunny v strede. Nasaďte kalotu a pomocou vŕtačky zaskrutkujte závrtnú skrutku bez hlavy (nadstavec nástrčného kľúča, veľkosť kľúča 9 mm). Minimálna hĺbka prieniku do podkonštrukcie (krokiev): min. 80 mm
Upozornenie
Ak EPDM tesnenie nesedí na hladkom drieku závrtnej skrutky bez hlavy, ale na závite M12, sú potrebné dodatočné opatrenia na utesnenie priestoru medzi skrutkou a gumeným tesnením.

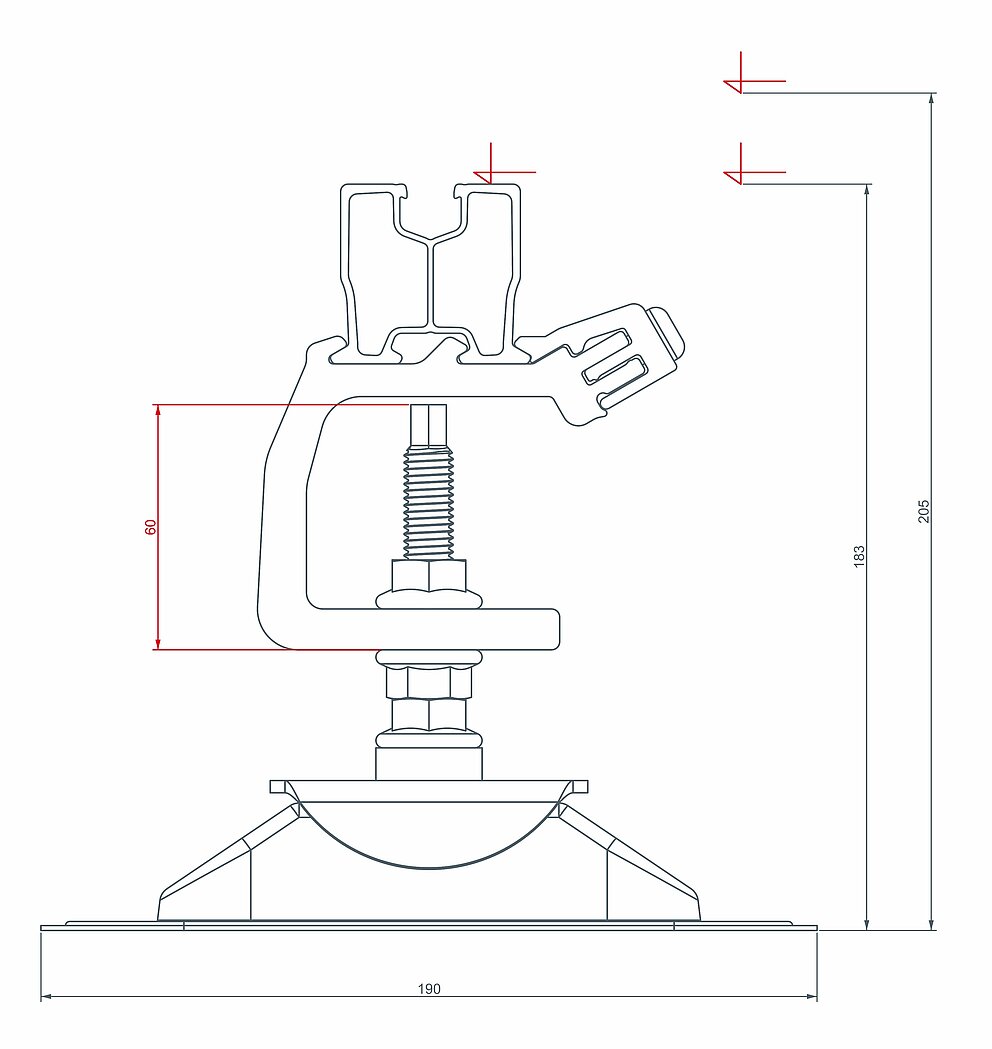

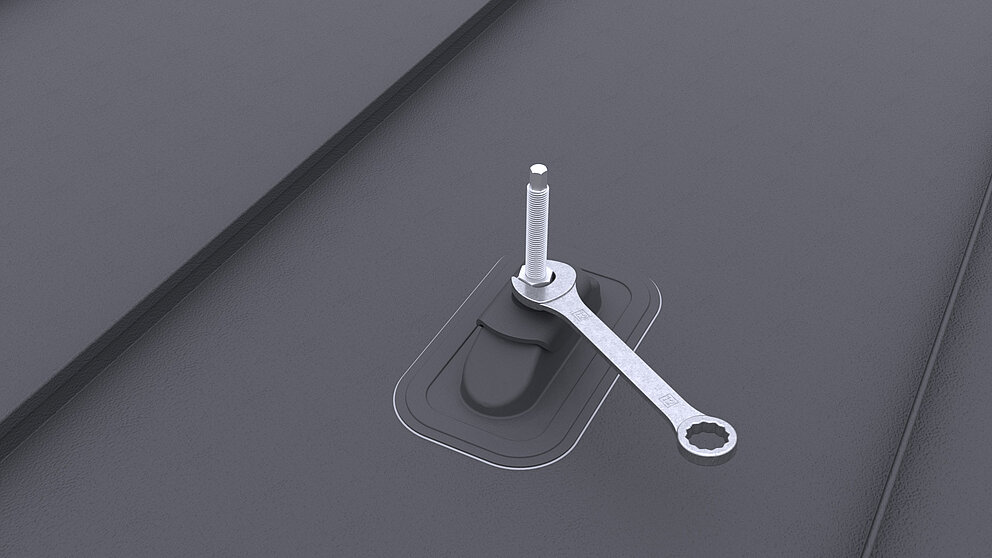

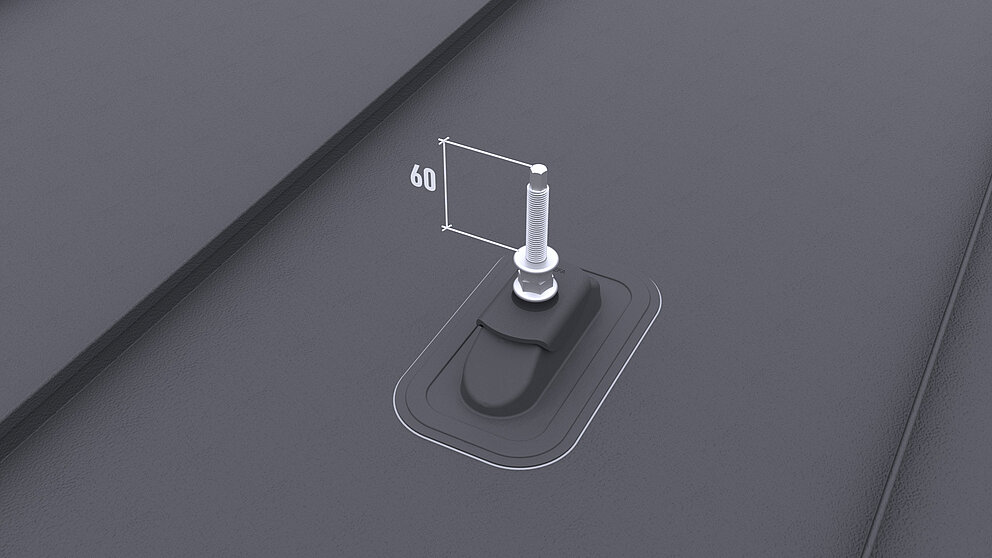

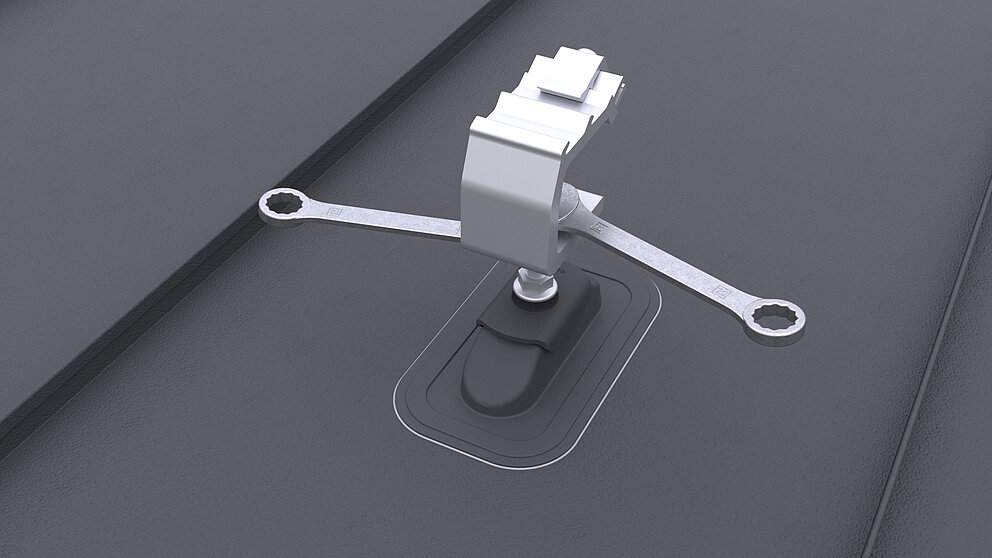

Doťahujte maticu, kým sa EPDM tesnenie nevytlačí von (vidlicový kľúč: veľkosť kľúča 18). Namontujte druhú maticu a úplne ju zaskrutkujte. Odmerajte na závrtnej skrutke bez hlavy 60 mm od hornej hrany druhej matice (dosadacia plocha držiaka nosníka) nahor a odrežte ju. Nasaďte držiak nosníka a utiahnite ho na príslušnú výšku (podľa ostatných solárnych držiakov) pomocou dvoch vidlicových kľúčov (vidlicový kľúč: veľkosť kľúča 18).

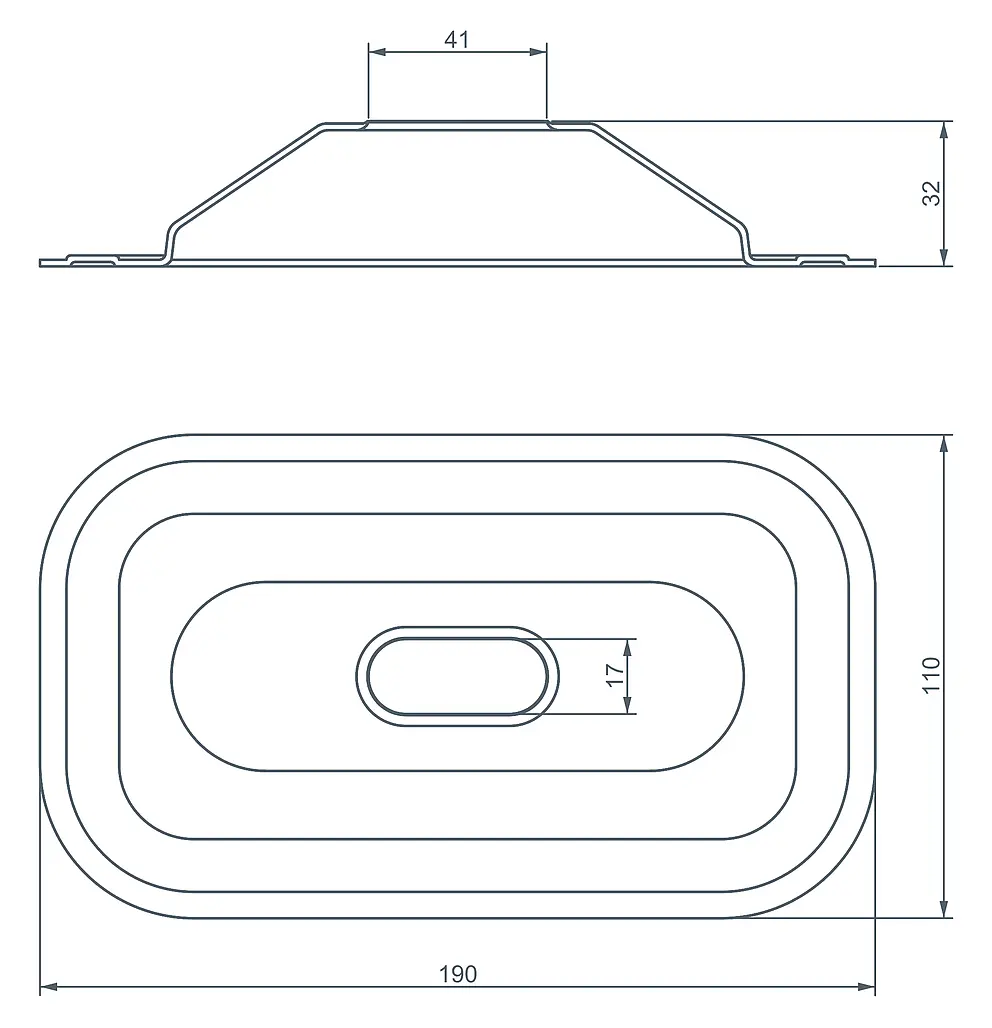

Pri krytinách na dvojitú stojatú drážku PREFALZ sa môže stať, že krytka solárneho držiaka PREVARIO Sunny sa z priestorových dôvodov nebude dať namontovať. Zohľadnite pokyn na montáž pre solárny držiak PREVARIO Sunny.

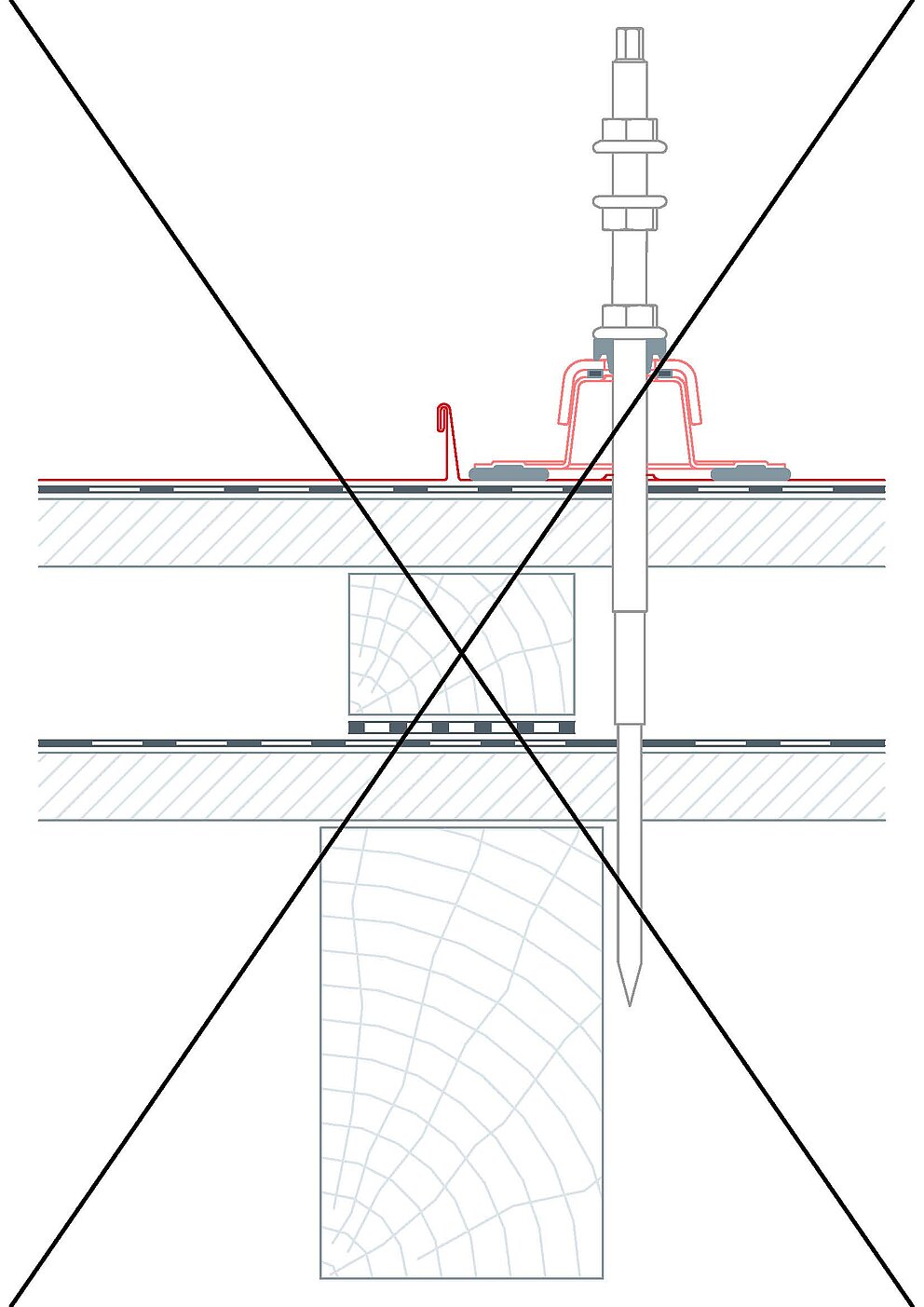

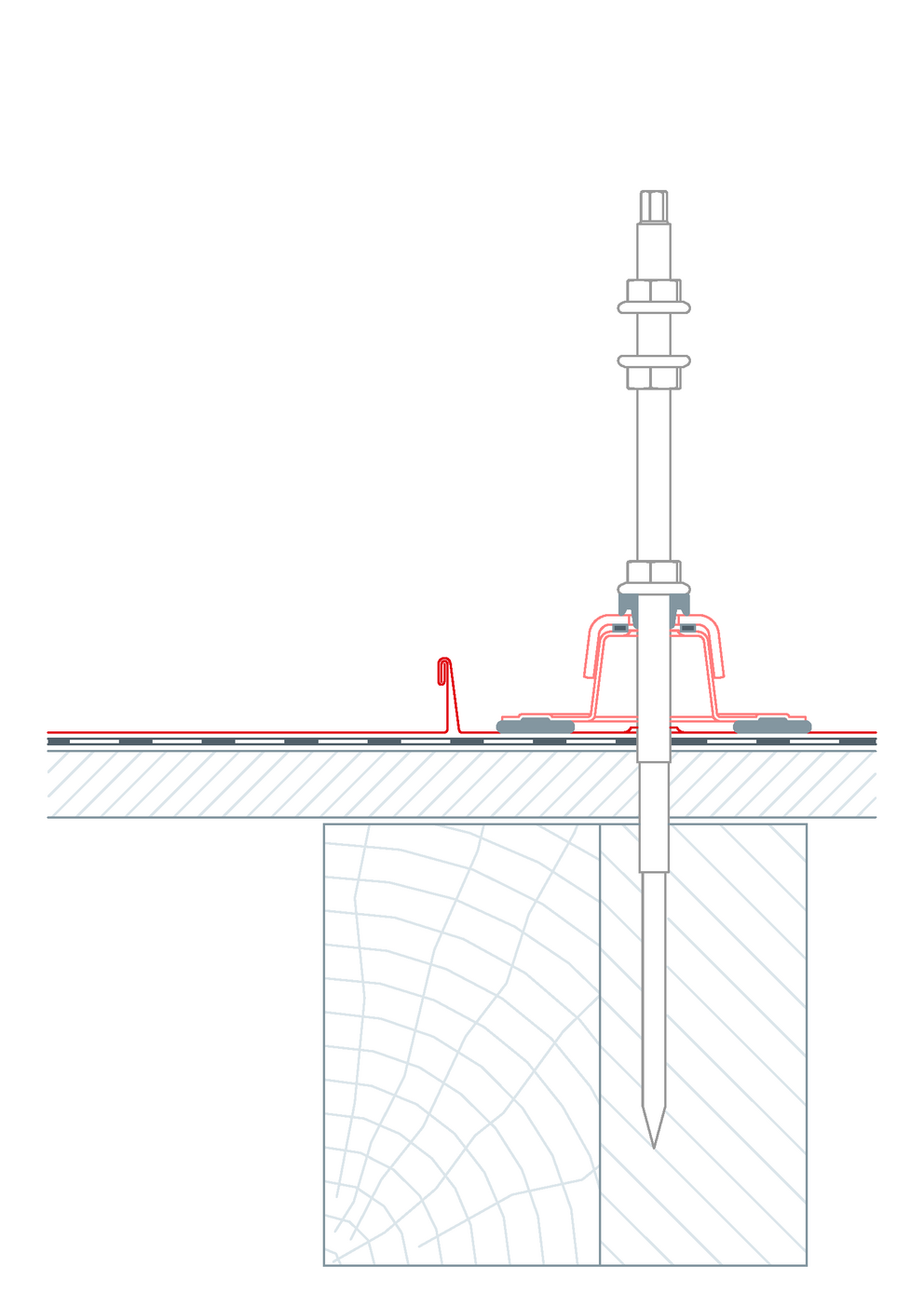

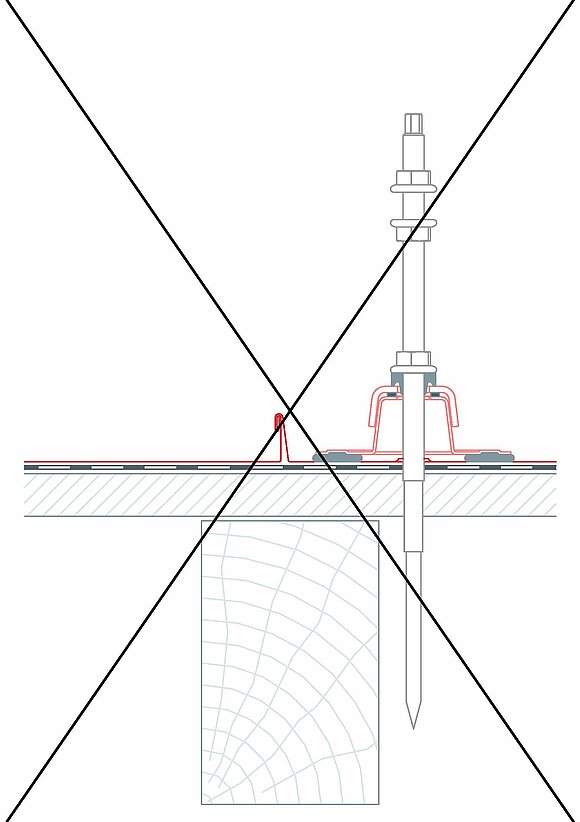

Pri jednoplášťových konštrukciách striech by sa podkonštrukcia závrtných skrutiek bez hlavy mohla posunúť (napr. zdvojenie krokiev na celej dĺžke krokiev, vtiahnutie priečnej vzpery).

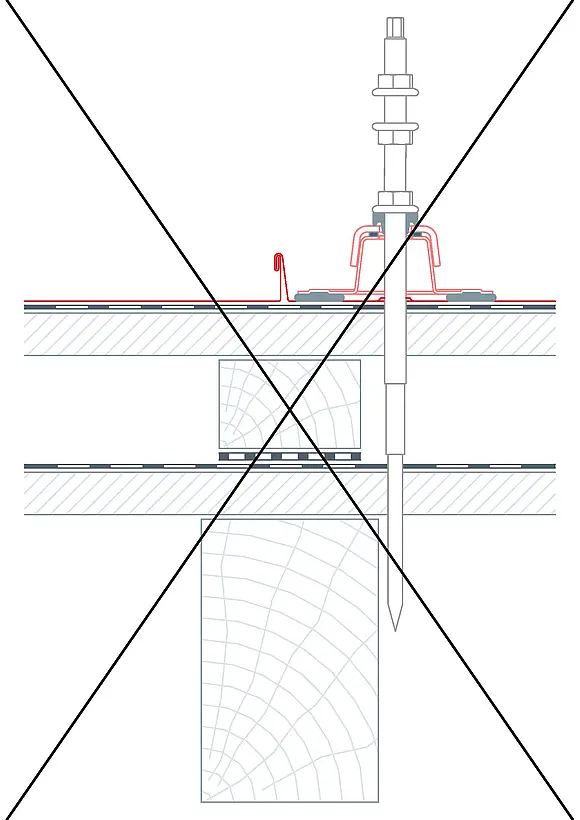

Pri dvojplášťových konštrukciách striech by bolo možnosťou vystrihnutie falcu a následne nové napojenie úzkeho plechového krytinového pásu drážkovaním.

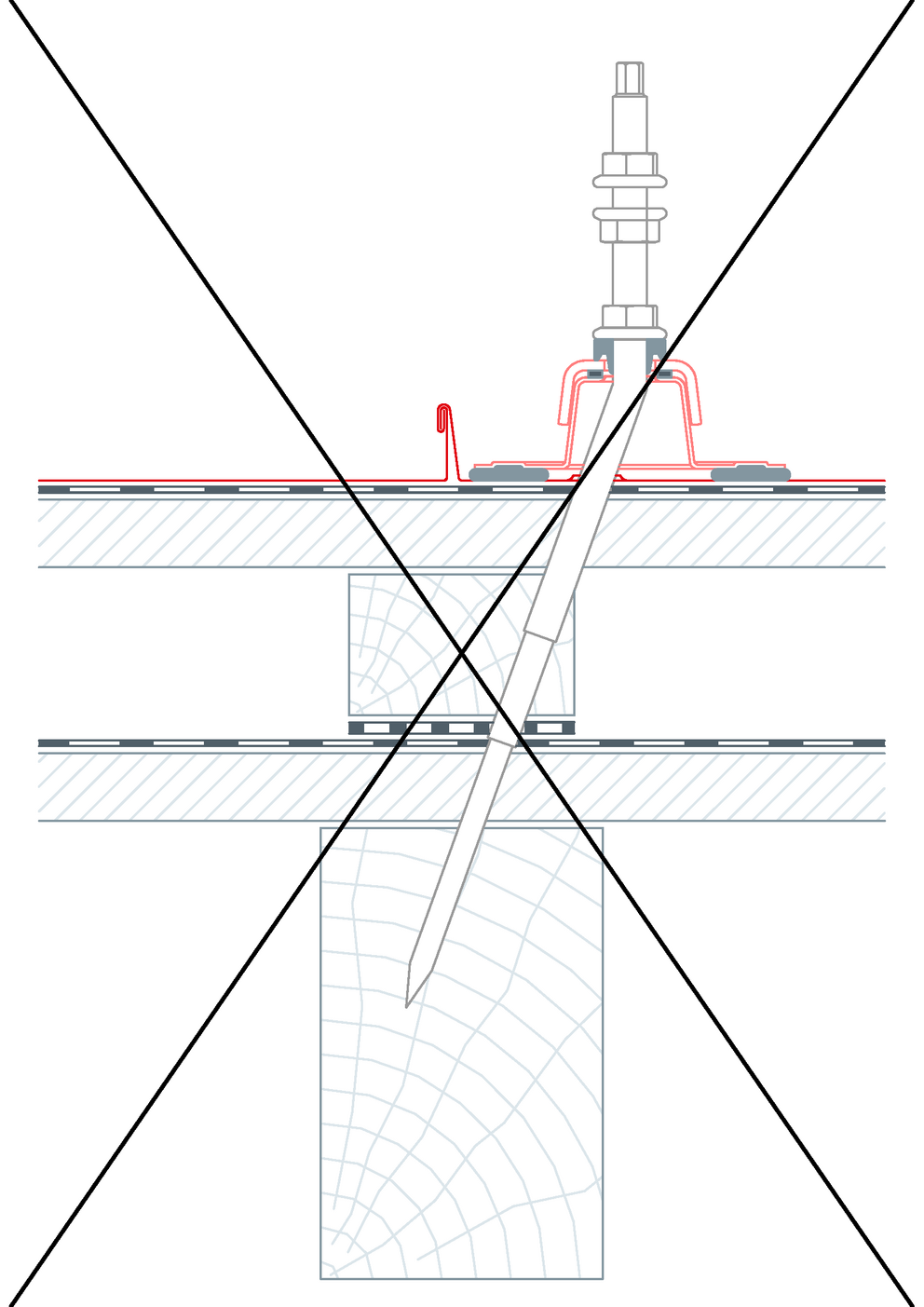

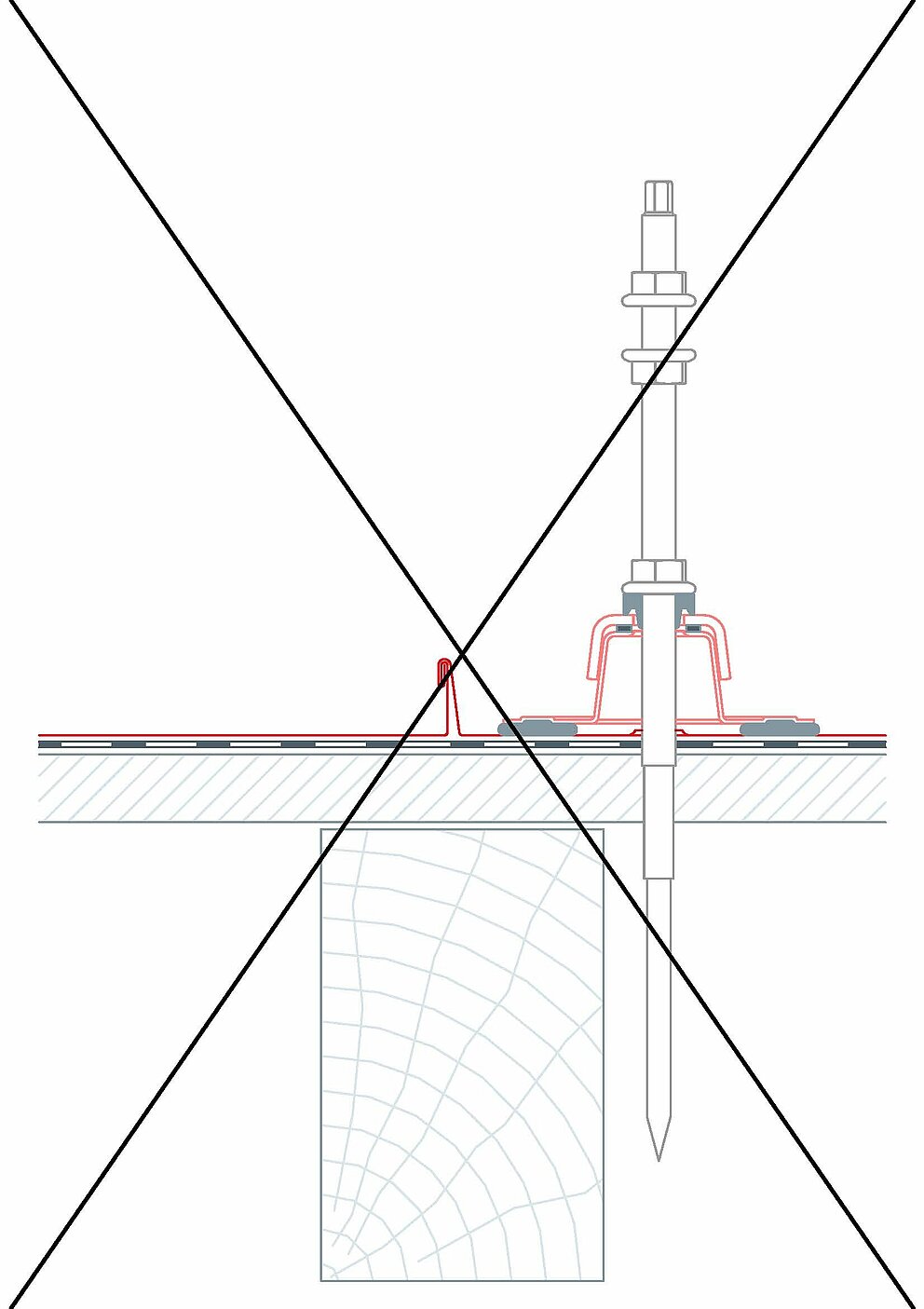

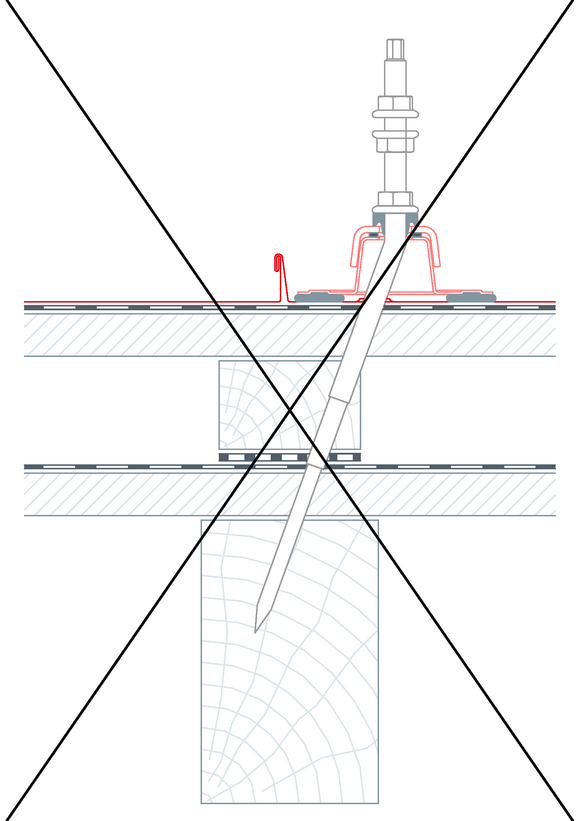

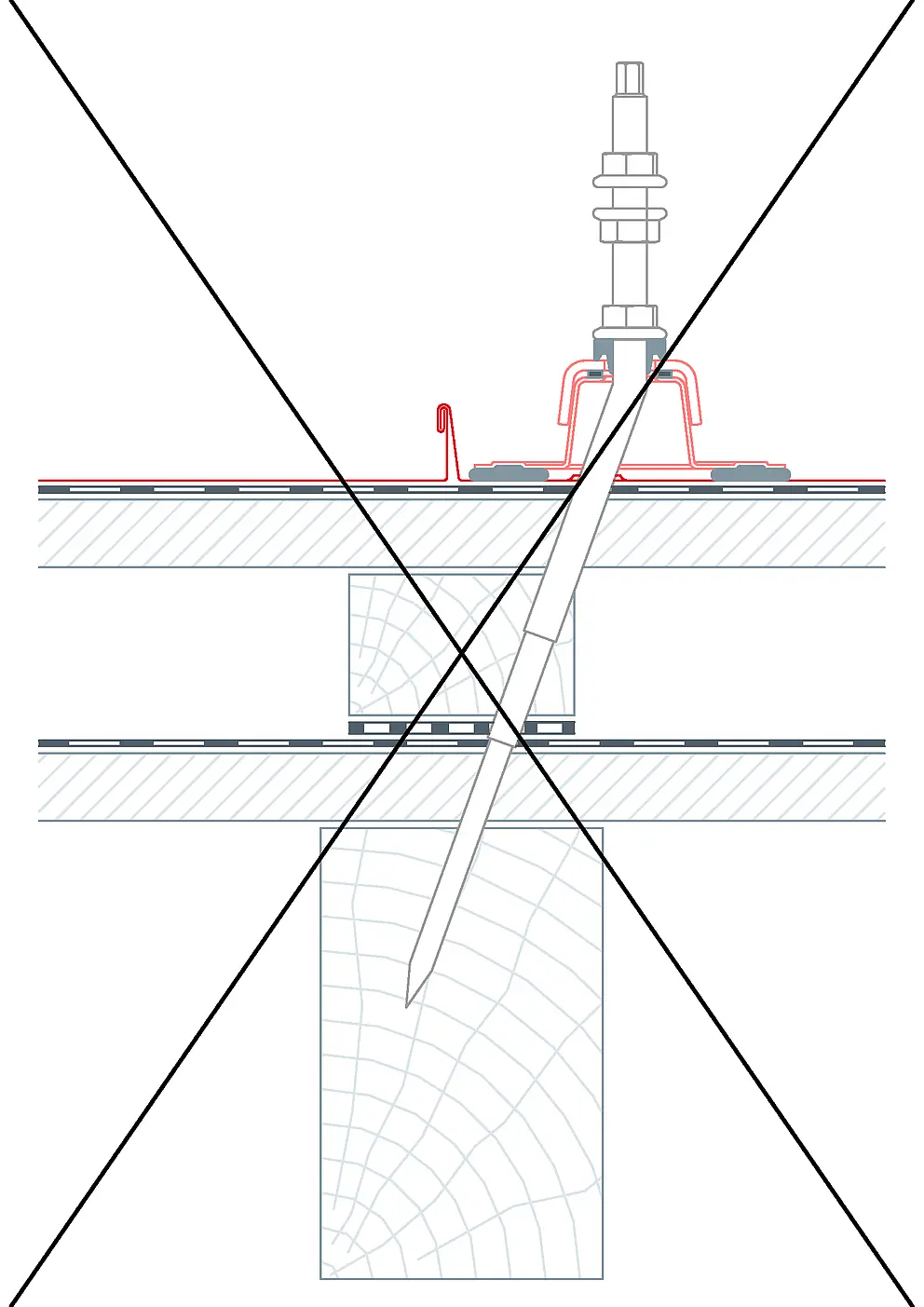

Šikmé zaskrutkovanie alebo ohnutie skrutiek nie je prípustné.
