PREVARIO PREFALZ

Bezproblémová montáž a spoľahlivé upevnenie na systémoch s dvojitou stojatou drážkou PREFALZ a FALZONAL®. Montáž solárneho držiaka PREVARIO PREFALZ neobmedzí dĺžkovú dilatáciu pásov. Je možná montáž na uhlové príponky, posuvné uhlové príponky a posuvné dlhé príponky. Pri montáži musíte zohľadniť zistenú vzdialenosť drážok, ako aj staticky zistený maximálny rozostup príponiek.

Rozostup príponiek podľa výpočtu zaťaženia vetrom (max. 33 cm)
Použitie len v kombinácii s krytinami na dvojitú stojatú drážku PREFALZ alebo FALZONAL® namontovanými podľa platných noriem a odborných predpisov.
Solárny držiak PREVARIO PREFALZ je navrhnutý iba pre zariadenia rovnobežné so strechou (žiadne konzoly na šikmú montáž fotovoltických panelov).
Presný počet kusov môže určiť technické oddelenie PREFA alebo statik.
Použitie je možné aj pri krytinových pásoch s nastavením príponiek 25 mm.

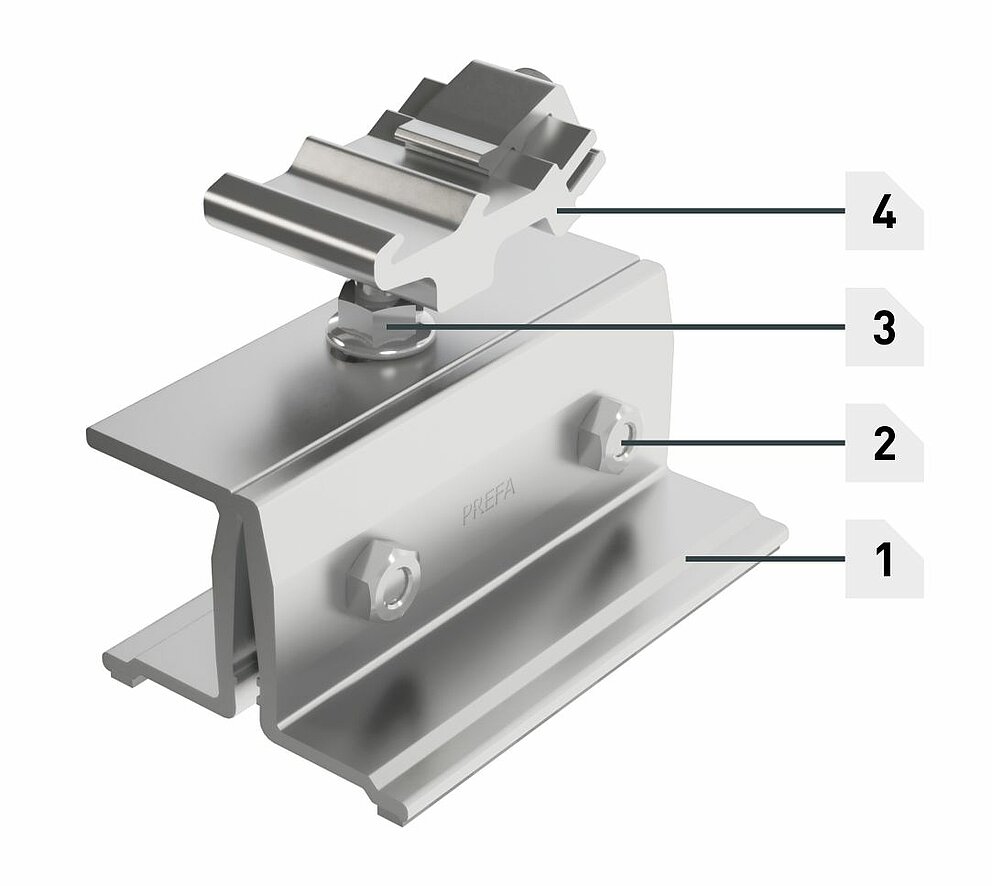

1 PREVARIO PREFALZ
2 Skrutka na pánty a matica M10 (veľkosť kľúča 17)
3 Závitová tyč s maticou M12 (veľkosť kľúča 18)
4 Držiak nosníka

Rozsah prestavenia	36 mm
upevňovací prvok	Upnutie na dvojitej stojatej drážke
Farba	prírodná
Komponenty	Držiak nosníka (EN AW 6005A T6) Upevňovacia skrutka M8 × 30, nerezová oceľ (T40) Závitová tyč M12 × 90, nerezová oceľ 2 prírubové matice M12, nerezová oceľ (veľkosť kľúča 18) 2 skrutky na pánty M10 × 25, nerezová oceľ (veľkosť kľúča 17) 2 šesťhranné matice M10, nerezová oceľ (veľkosť kľúča 17) EPDM tesnenie

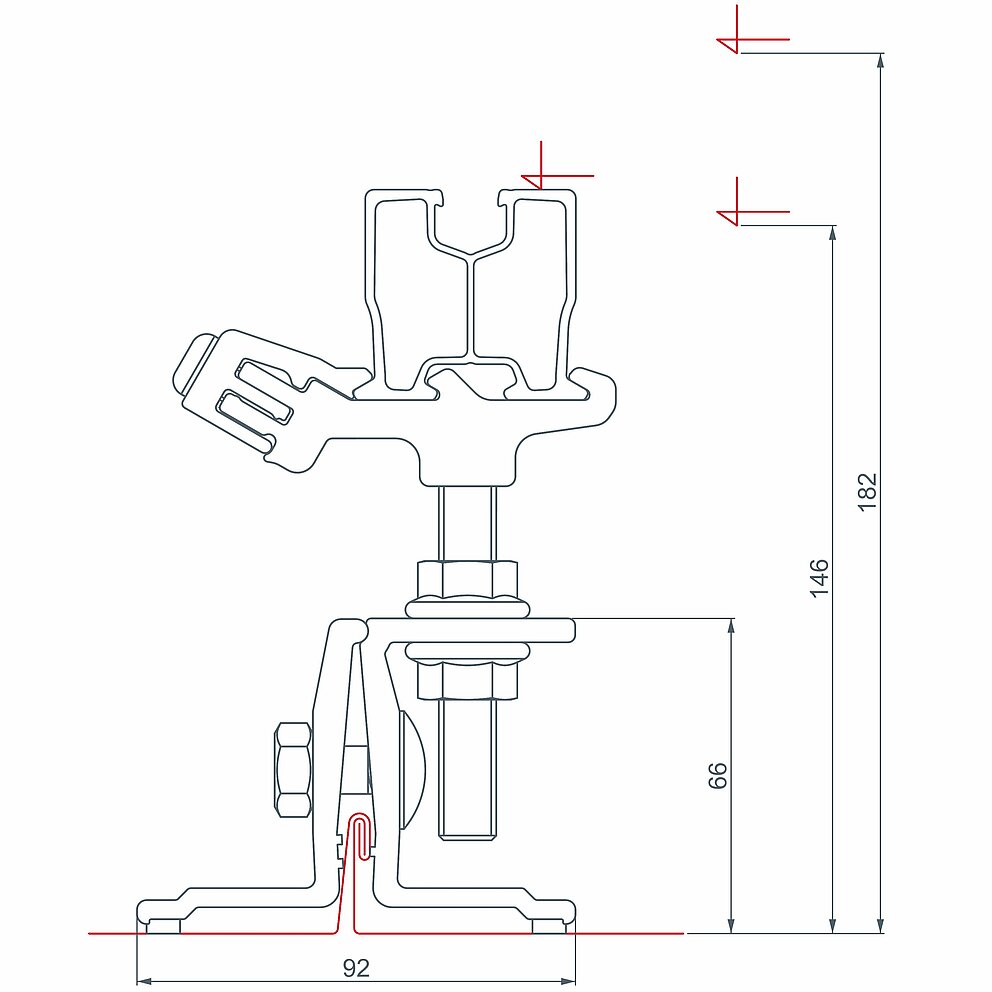

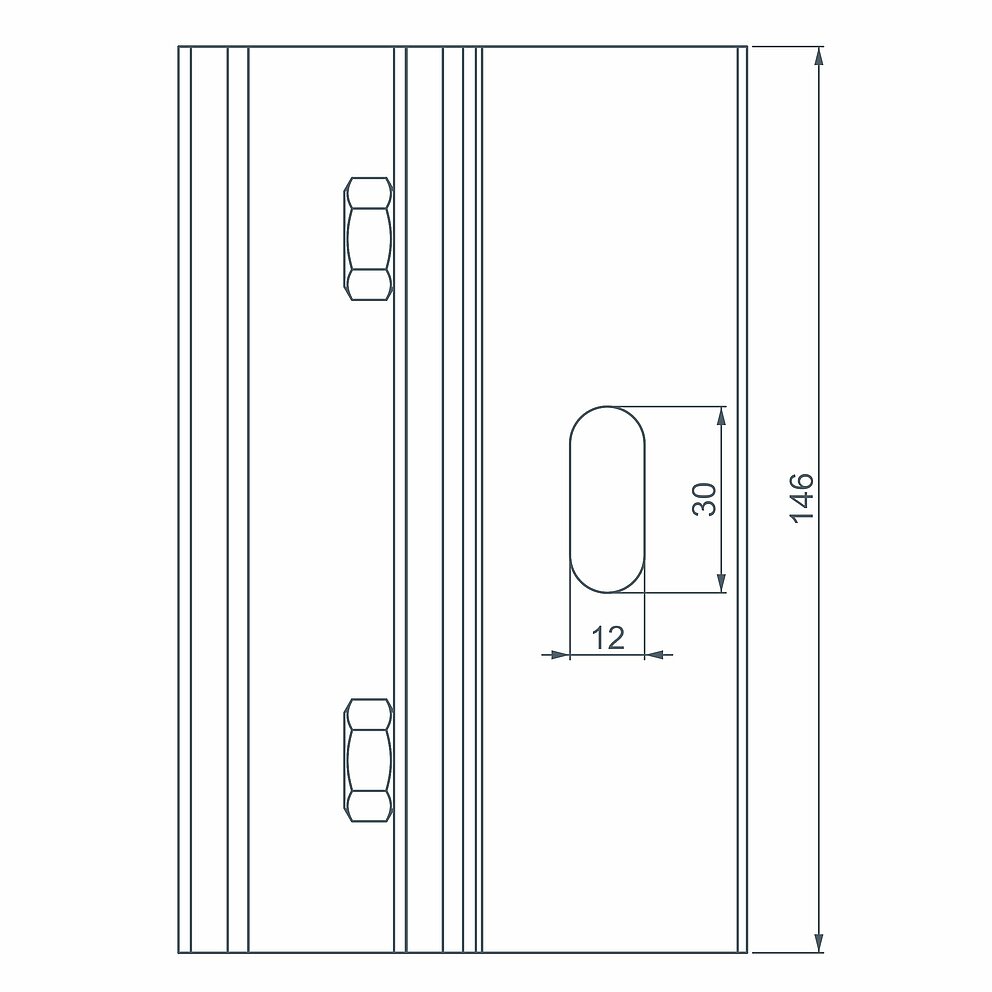

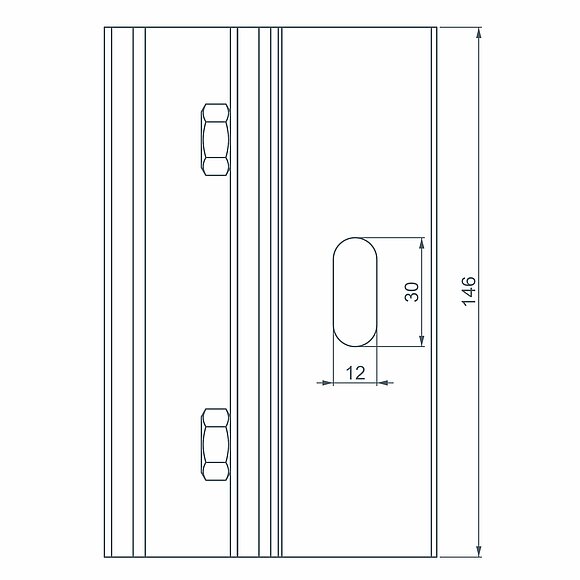

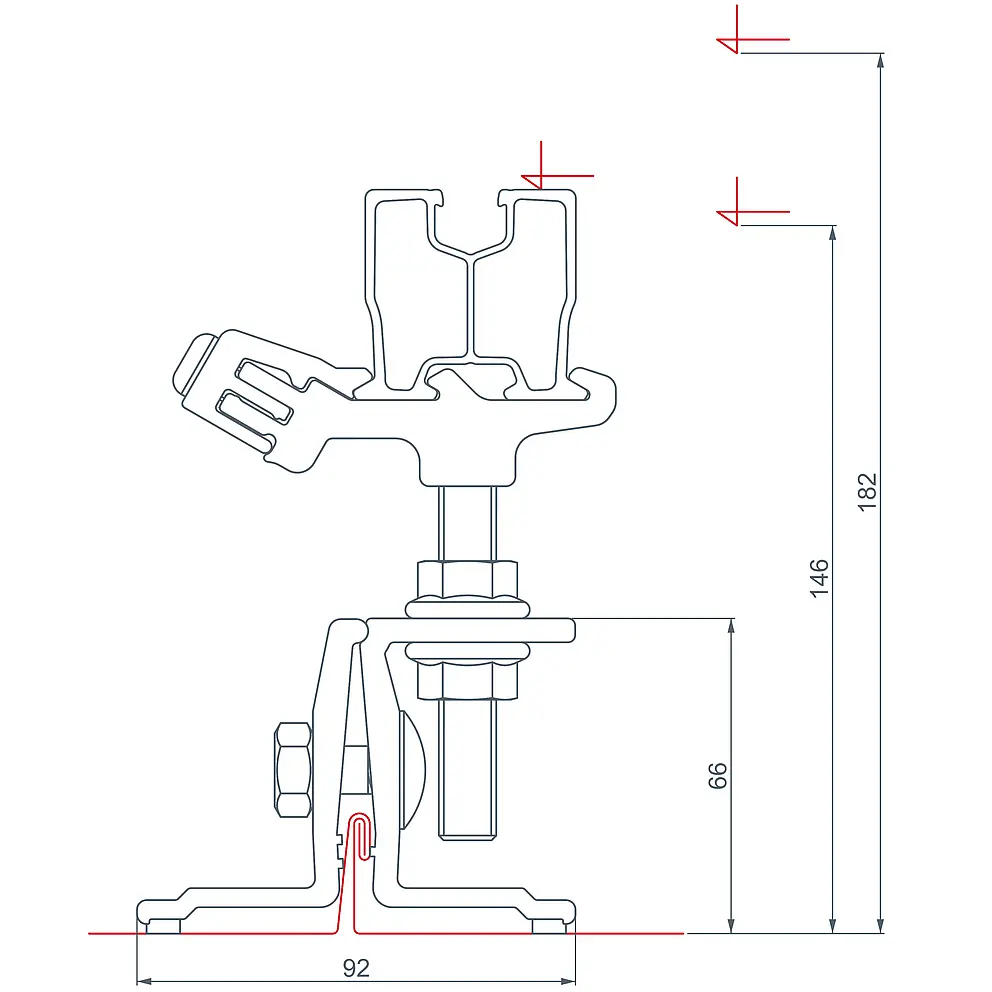

PREVARIO PREFALZ celkovo (vľavo) a spodná časť (vpravo)

Požiadavky na nosnú strešnú krytinu:

Krytina na dvojitú stojatú drážku z PREFALZ alebo FALZONAL®
Upevnenie krytiny pomocou príponiek PREFA a nerezových ryhovaných klincov PREFA 28/30 alebo 28/25, resp. pomocou nerezových skrutiek so zápustnou hlavou PREFA 4,5/30
- Rozostup príponiek podľa výpočtu zaťaženia vetrom (max. 33 cm)
Vzdialenosť od hornej hrany strechy po hornú hranu profilového nosníka PREFA ≤ 150 mm
Vzdialenosť medzi dvoma spojkami drážky na rovnakom falci ≥ 400 mm

Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.

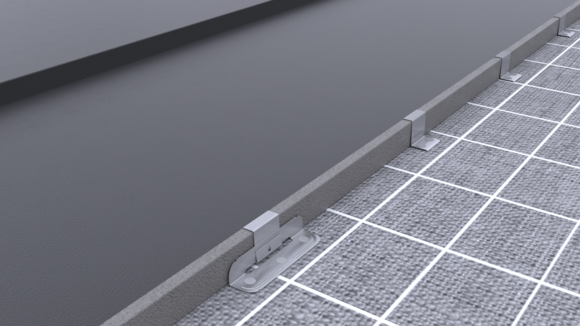

V oblasti plochy modulov nesmie dôjsť k prekročeniu maximálneho rozostupu príponiek 33 cm, stred príponky – stredu príponky.
Pred nasadením solárneho držiaka musia byť skrutky voľné.

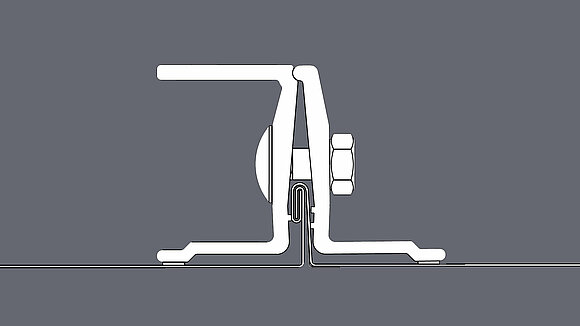

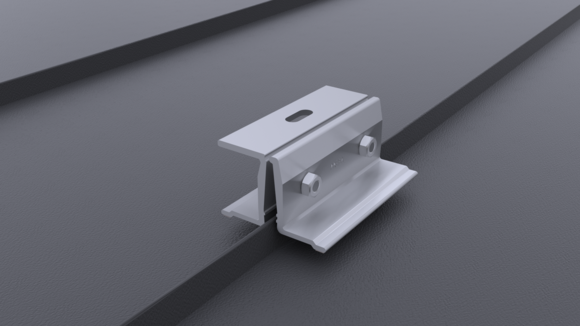

Umiestnenie solárneho držiaka PREVARIO PREFALZ

Musíte dbať na smer montáže spojky. Smer montáže držiaka zvoľte tak, aby sa závitová tyč dala následne osadiť na strane falcu. Obe nerezové matice utiahnite uťahovacím momentom 35 Nm (nadstavec nástrčného kľúča: veľkosť kľúča 17).

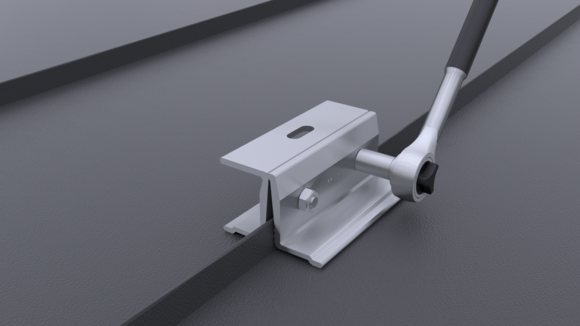

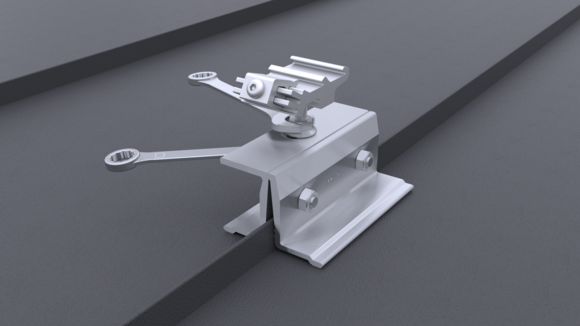

Montáž solárneho držiaka PREVARIO PREFALZ

Voľné osadenie závitovej tyče vrátane držiaka profilového nosníka a poistných matíc. Ručné zaistenie matíc na prípadné neskoršie výškové prestavenie držiaka profilového nosníka (vidlicový kľúč: veľkosť kľúča 18).

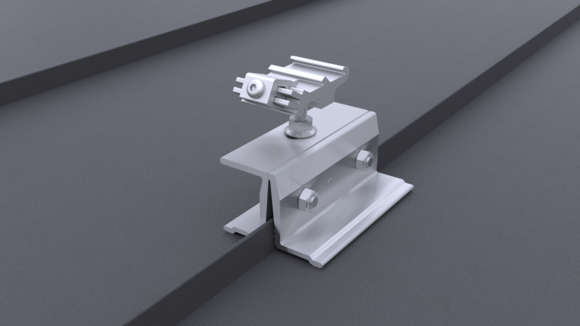

Upevnenie držiaka nosníka

PREVARIO PREFALZ

Technické údaje PREVARIO PREFALZ

Statické základy

Montáž
