Bezproblémová montáž a bezpečné upevnenie na falcovanú škridlu, strešný panel R.16, strešný šindeľ, strešný šindeľ DS.19, strešnú šablónu 29×29, strešnú šablónu 44×44 a strešný panel FX.12. Pri solárnom držiaku PREVARIO 3.S sa musí použiť celoplošné debnenie.
Upozornenie
Pri spracúvaní dodržiavajte montážne pokyny PREFA, ako aj bežné technické normy a bezpečnostné predpisy.

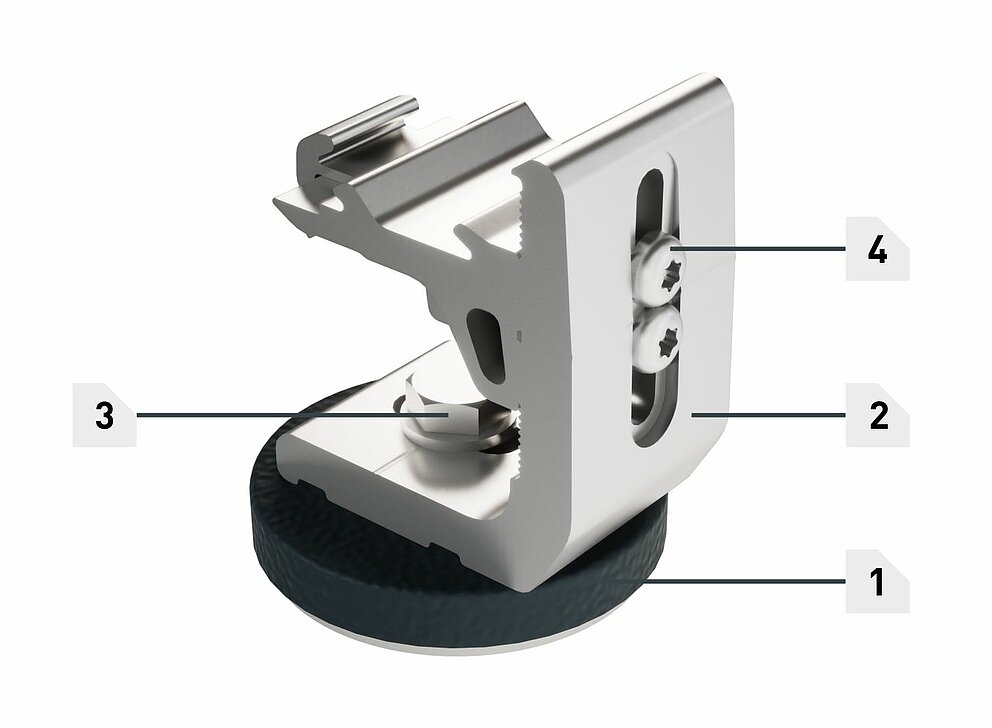

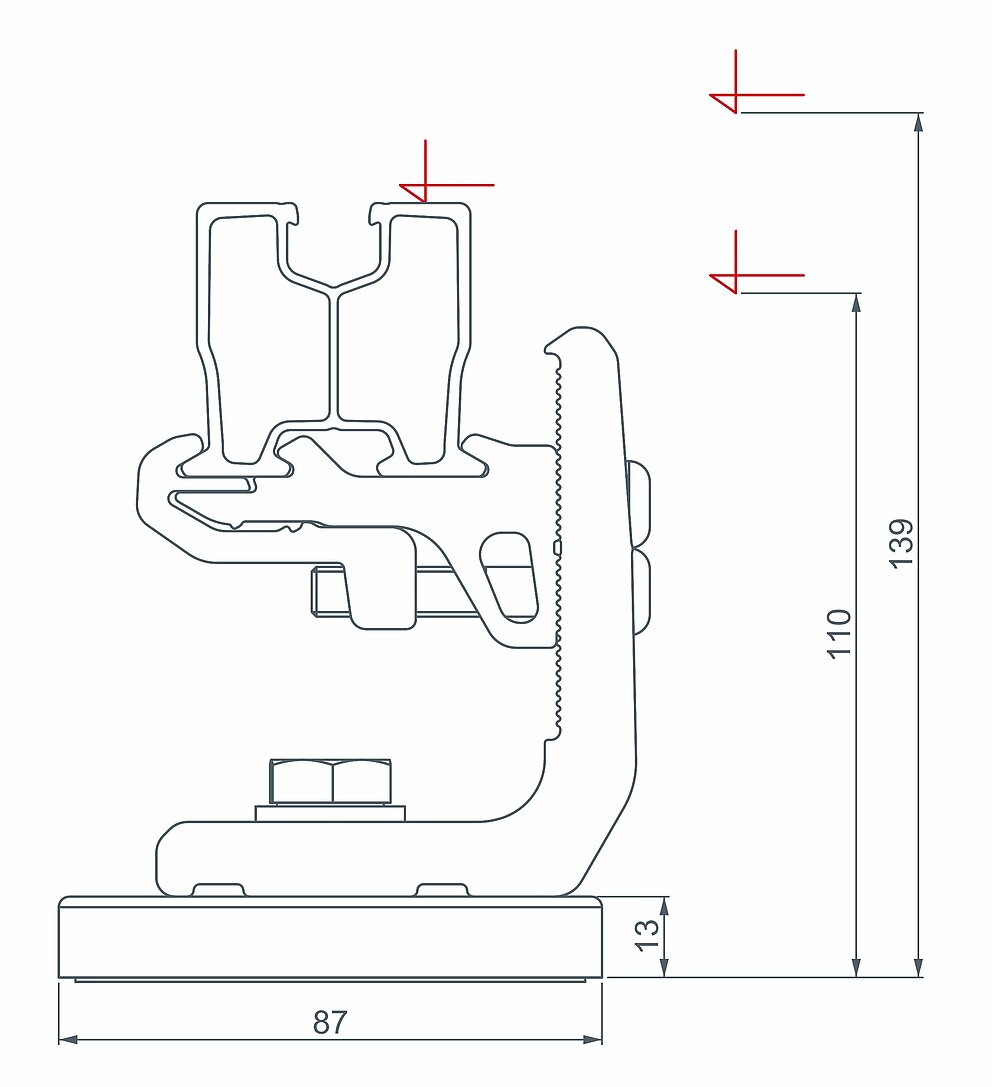

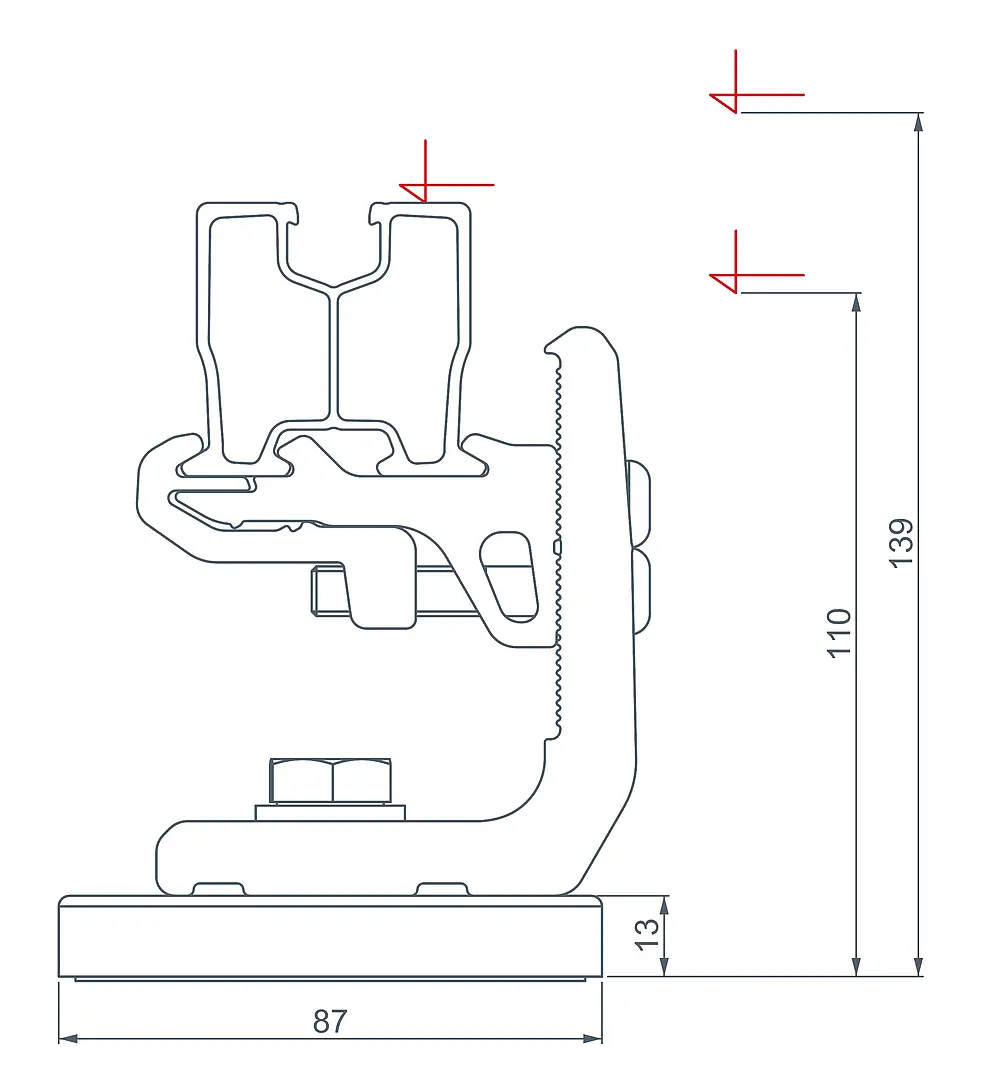

1 Podpera s krytkou
2 Základné teleso
3 Skrutka so šesťhrannou hlavou M12 (veľkosť kľúča 19)
4 Upevňovacie skrutky M8 (T40)
PREVARIO 3.S (upevnenie krokiev)
Rozsah prestavenia |
29 mm |
|---|---|
upevňovací prvok |
PREVARIO 3.S 120 – jednoplášťová skladba strechy PREVARIO 3.S 220 – dvojplášťová skladba strechy |
Farba |
Bez povrchovej úpravy (základné teleso) |
Komponenty |
Podpera (EN AW 2007) s utesnením |
PREVARIO 3.S (upevnenie debnenia)
Rozsah prestavenia |
29 mm |
|---|---|
upevňovací prvok |
6 závrtných skrutiek so zapustenou hlavou Ø 6 × 38/25 mm, nerezová oceľ (T25) |
Farba |
Bez povrchovej úpravy (základné teleso) |
Komponenty |
Podpera (EN AW 2007) s utesnením |
Požiadavky na nosnú podkonštrukciu:
Kontralata môže fungovať ako nosná konštrukcia, keď sú splnené vyššie uvedené body a sily zo solárneho držiaka sa cez ňu môžu preniesť na nosnú konštrukciu. Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.
Požiadavky na nosnú podkonštrukciu:
(doska debnenia musí siahať minimálne cez tri krokvy, min. 2 upevňovacie body na každú dosadaciu plochu na krokve)
Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.

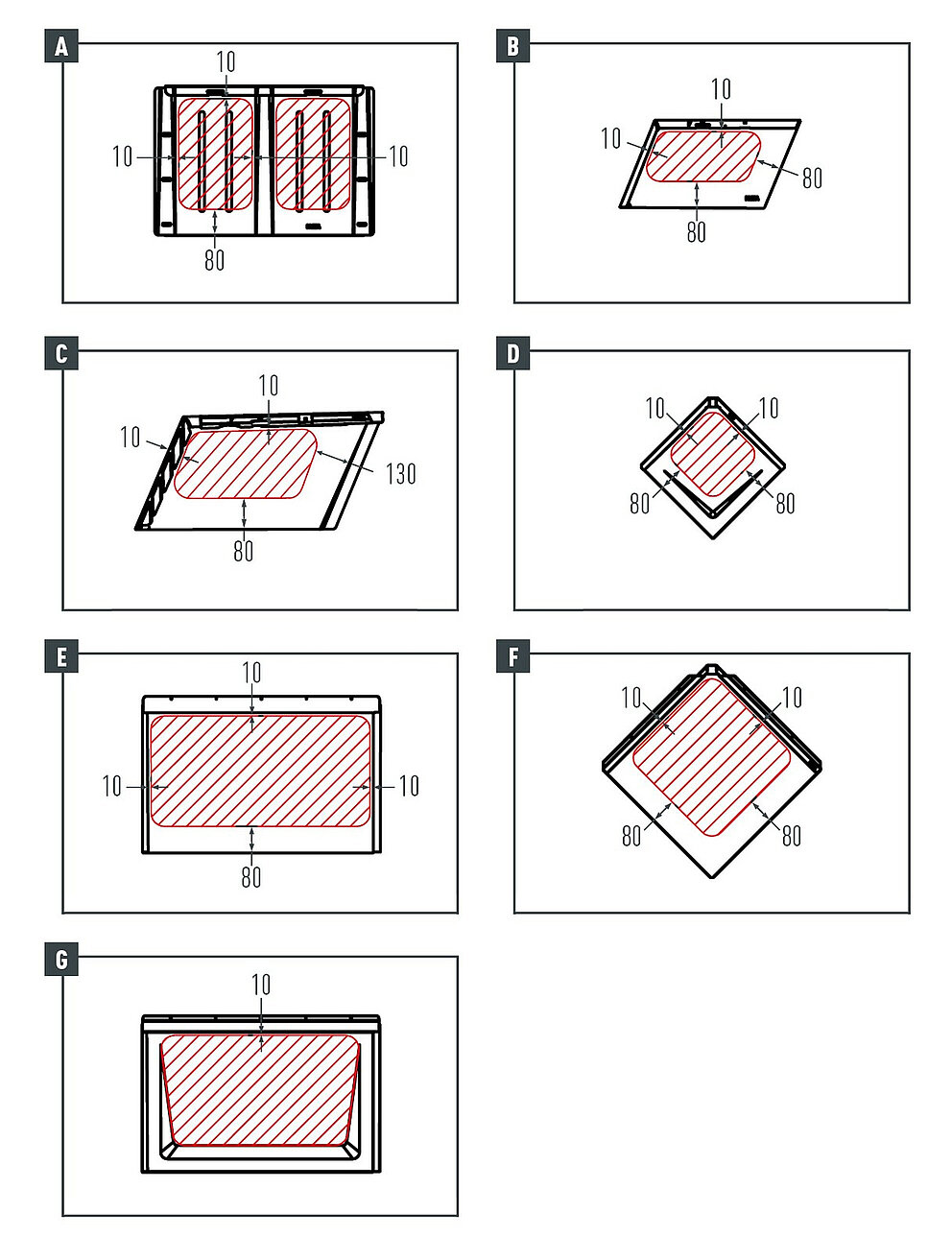

Označte stred krokvy. Podpera musí mať odstup min. 10 mm od falcu nad ňou a min. 80 mm od falcu pod ňou (pozri vyššie uvedené náčrty).

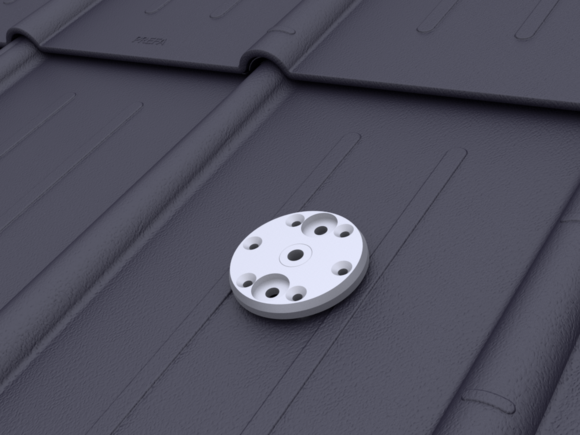

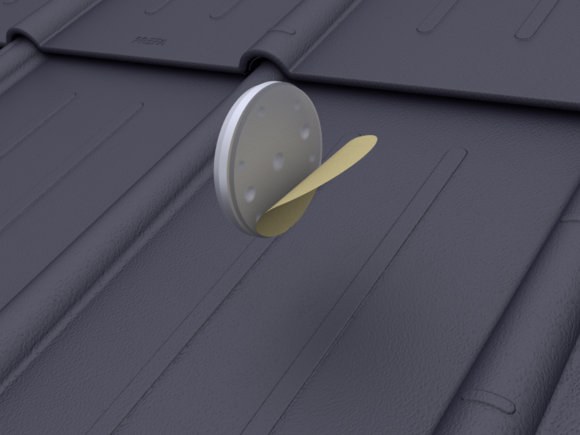

Na upevnenie na krokve musia byť vyvŕtané otvory (⌀ 8,5 mm) v osi spádu krokvy (upevňovacie skrutky v jednej osi s krokvou). Stiahnite zadnú ochrannú fóliu na podpere, umiestnite ju do správnej polohy a nalepte.
Upozornenie
Neupevňujte podperu na falc alebo hrebeň vlny strešnej krytiny PREFA. Ak by poloha krokiev nezodpovedala montážnej oblasti, musíte použiť spevňovaciu podložku.

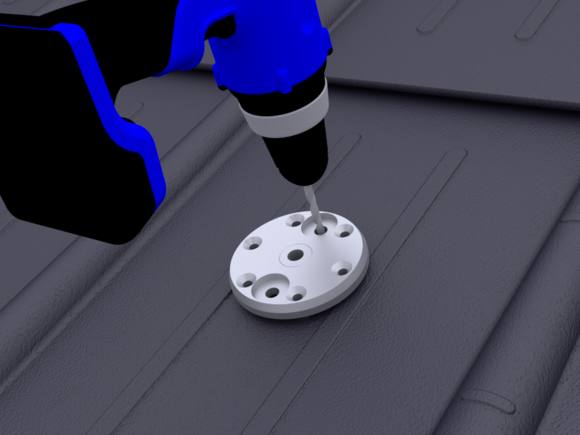

Otvory pre skrutky predvŕtajte do podkonštrukcie vrtákom (∅ 5,0 mm).
Hĺbka vŕtania: cca 50 mm
Podperu pevne skrutkujte vždy 2 upevňovacími skrutkami ⌀ 8×220 mm (dvojplášťová skladba strechy) alebo ⌀ 8×120 mm (jednoplášťová skladba strechy) na krokve až do pritlačenia plošného tesnenia na strešnú krytinu a podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne vytlačí smerom von (nadstavec vŕtačky: T40).

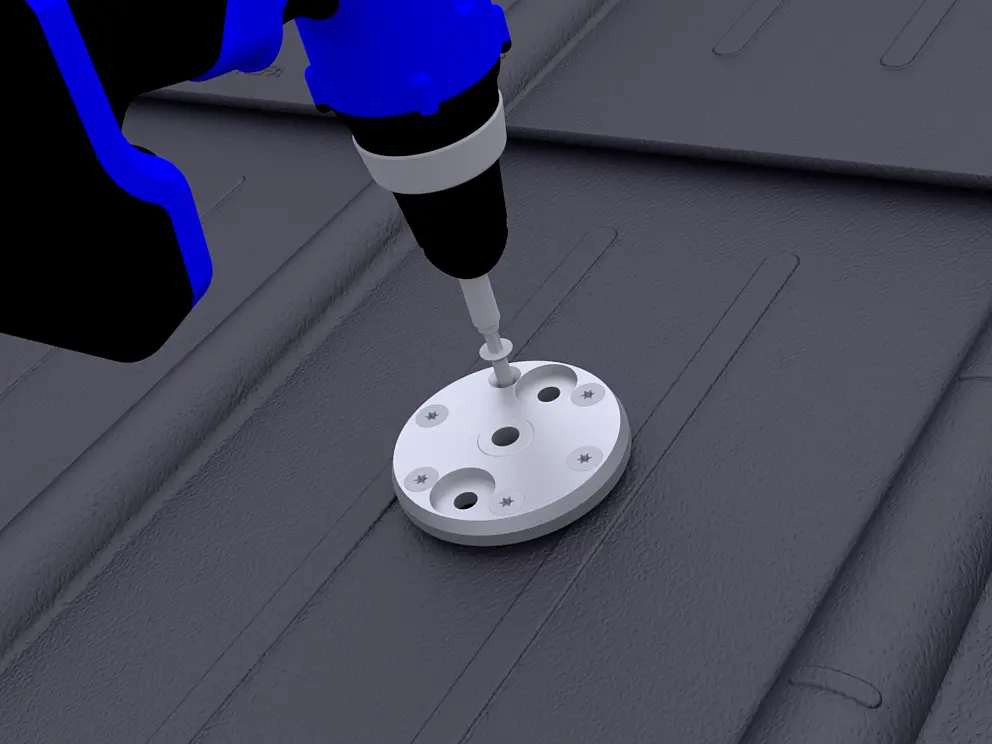

Podperu pevne skrutkujte vždy 6 upevňovacími skrutkami ⌀ 6,0 × 40/24 mm až do pritlačenia plošného tesnenia na strešnú krytinu a podkonštrukciu. Pri správnom spracovaní sa plošné tesnenie mierne vytlačí smerom von (nadstavec vŕtačky: T25).
Upozornenie
Na každé pole krokiev na debnení montujte maximálne jeden solárny držiak PREVARIO 3.S (hrúbka debnenia: min. 24 mm; trieda dreva C24). Doska debnenia musí siahať minimálne cez tri krokvy a musí byť upevnená pomocou hrebeňových klincov alebo skrutiek. Dimenzovanie strešnej konštrukcie na pôsobiace zaťaženia podľa príslušných platných noriem.

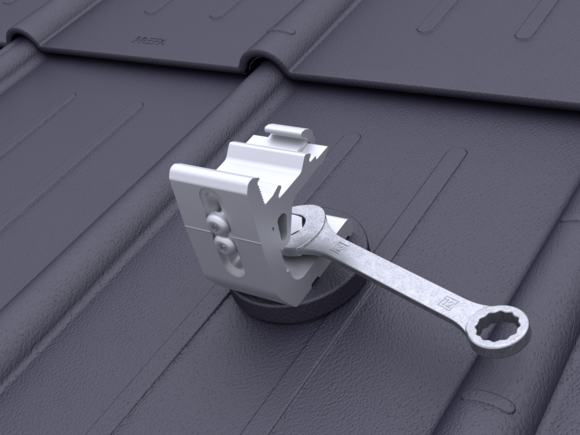

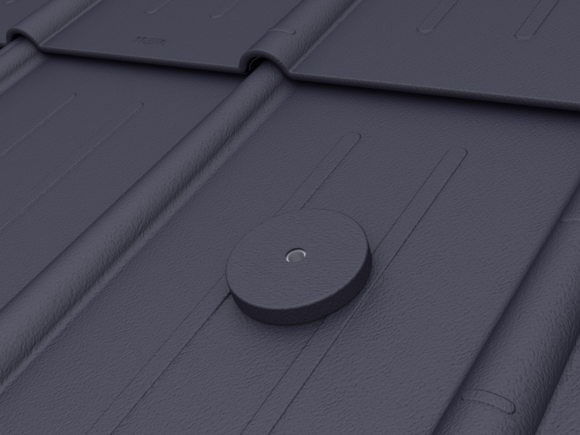

Osaďte krytku, nasaďte základné teleso na podperu a následne použite na upevnenie skrutku so šesťhrannou hlavou (vidlicový kľúč: veľkosť kľúča 18). Solárny držiak PREVARIO 3.S je vhodný na montáž na maloformátové strešné krytiny PREFA.
Pri maloformátových strešných prvkoch PREFA môže byť na umožnenie montáže solárneho držiaka PREVARIO 3.S – napr. pri prítomnosti falcu v montážnej oblasti nad krokvou – potrebné osadenie spevňovacej podložky.
