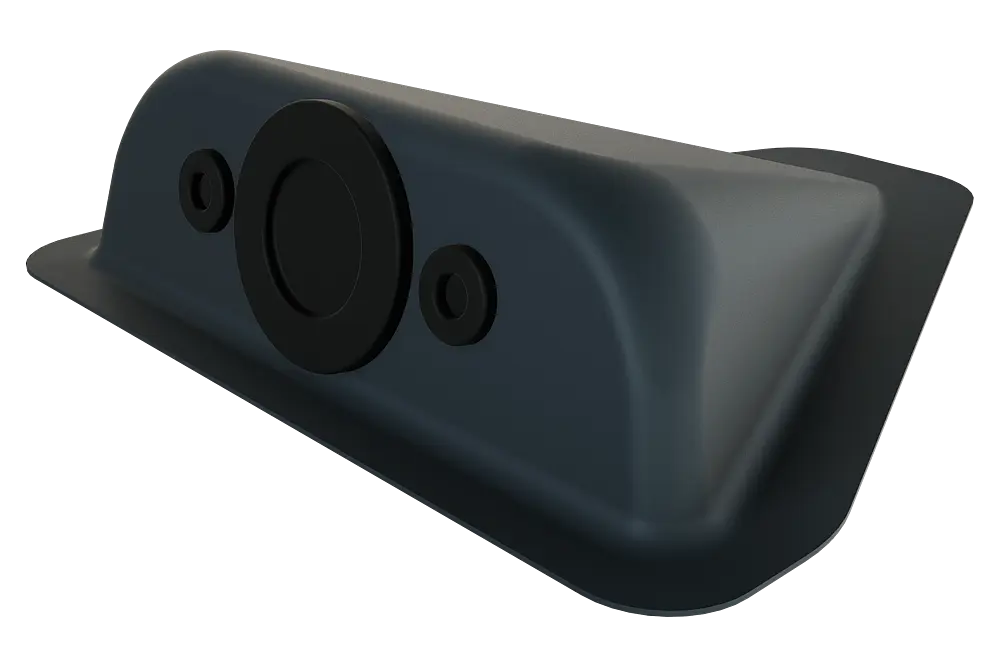

Priestupový prvok solárnych vedení PREFA na prevedenie káblov pri fotovoltických zariadeniach pri strešných krytinách PREFA.
Materiál |
Hliník (1,2 mm; EN AW 1050 A) |
|---|---|
Farba |
bez povrchovej úpravy alebo prášková povrchová úprava v štandardných farbách |
Komponenty |
1× priechodka DM 32 – 35 mm |
Sklon strechy |
od 3° lepenie pomocou špeciálnej lepiacej súpravy PREFA |
Umiestnenie priestupového prvku solárnych vedení a vyznačenie obrysu. Následne vyznačte oblasť lepenia (25 mm) a výrez rúrovej manžety. Vystrihnutie a zalemovanie kruhovej oblasti nahor.
Vyvŕtajte otvor s potrebným priemerom, nalepte rúrovú manžetu a prestrčte vlnitú hadicu. Zabrúste, vyčistite a nechať odvetrať lepené plochy. Prepichnite priechodku skrutkovačom.
Naneste špeciálne lepidlo po obvode a prestrčte vlnitú hadicu cez priechodku. Následne nasaďte priestupový prvok solárnych vedení a natlačiť ho do stredu.
Upozornenie
Vlnitá hadica nie je súčasťou dodávky.
Na zjednodušenie prechodu vlnitej hadice musíte rúrovú manžetu a priechodku ošetriť mastencom. Prihnutie vlnitej rúry o 90° k odkvapu uľahčuje nasadenie priestupového prvku solárnych vedení.
Vlnitá hadica sa musí po výstupe z priestupového prvku solárnych vedení viesť minimálne 30 cm rovnobežne so strechou.
Do vytvrdnutia lepidla môžete priestupový prvok solárnych vedení pridržať v prípade potreby v polohe externými pomôckami.
Farba |
Štandardné farby PREFA |
|---|---|
Materiál |
Hliník s farebnou povrchovou úpravou (0,7 mm; EN AW 3005) |

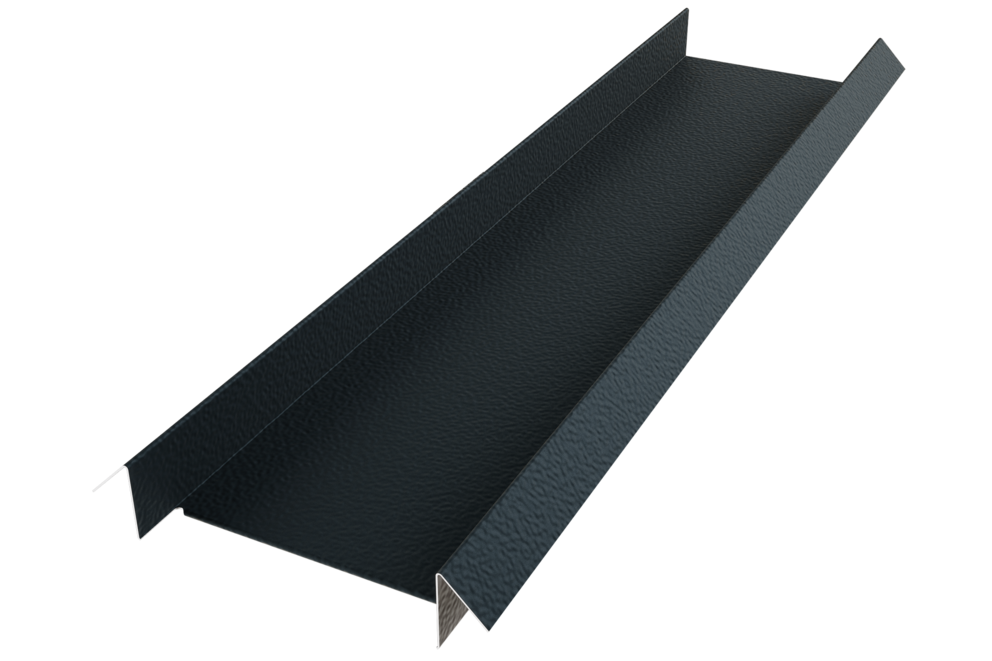

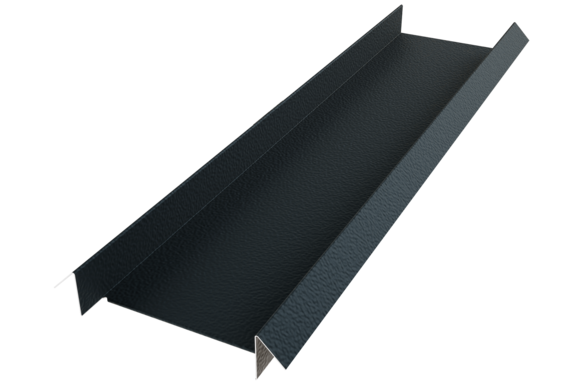

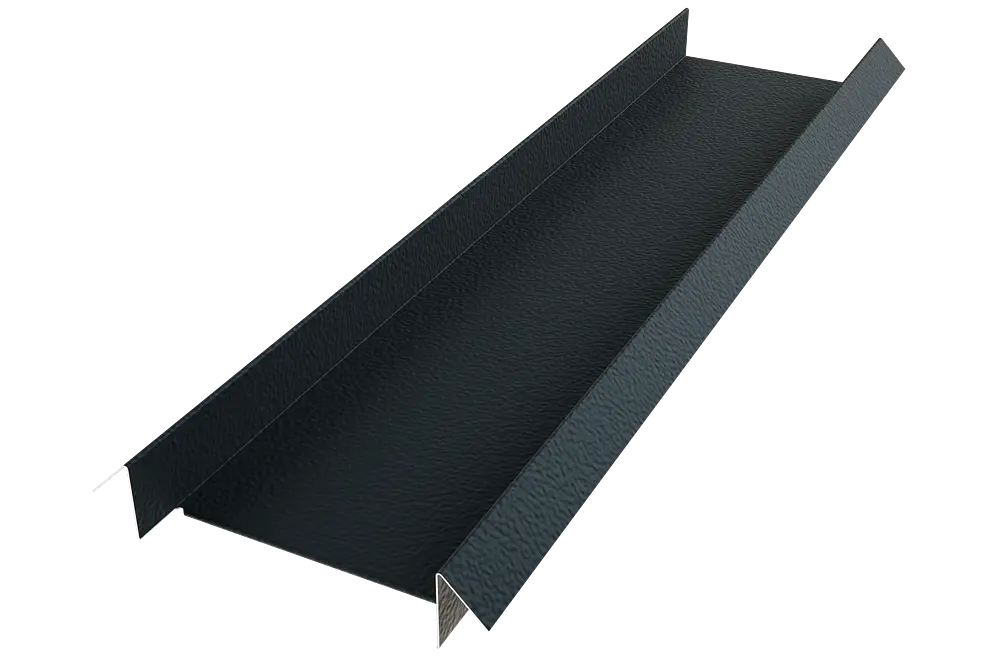

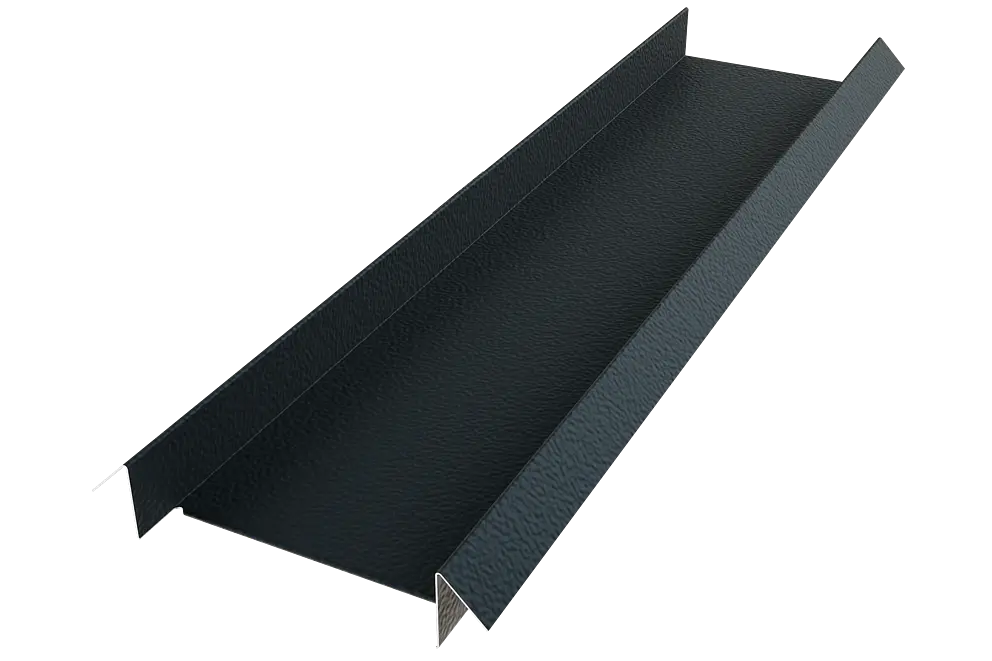

Pri všetkých maloformátových strešných krytinách PREFA môže vzniknúť potreba osadenia spevňovacej podložky. Je to dôležité najmä pri napojovacích bodoch pre fotovoltiku, pretože ide zvyčajne o veľkoplošné zariadenia.

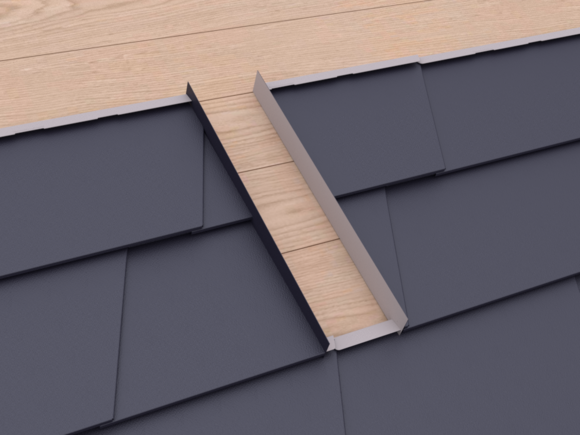

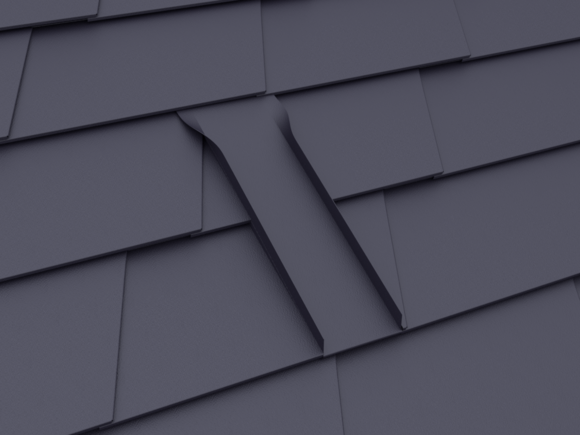

Ak sa krokva nachádza priamo pod závesným falcom maloformátovej krytiny PREFA, a teda nie je možná montáž v montážnej, musíte na vytvorenie rovného podkladu pre napojovacie body osadiť spevňovaciu podložku. Ďalším riešením, ak je to možné, je posunutie podkonštrukcie (napr. zdvojenie krokvy, vtiahnutie priečnej vzpery).
