Farba |
prírodná |
|---|---|

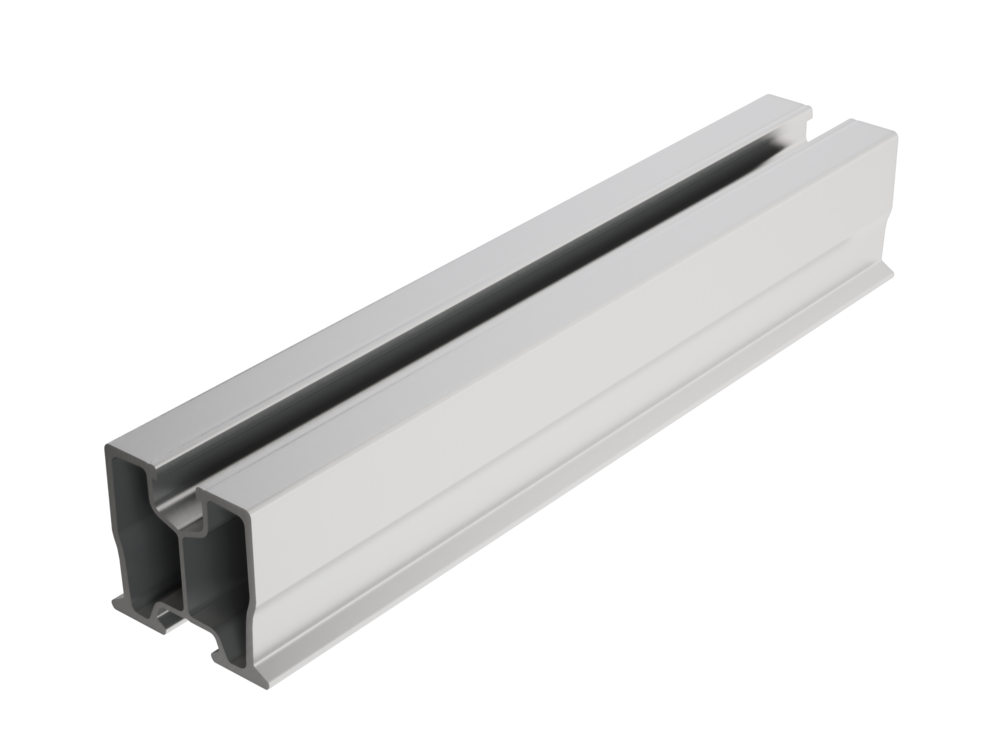

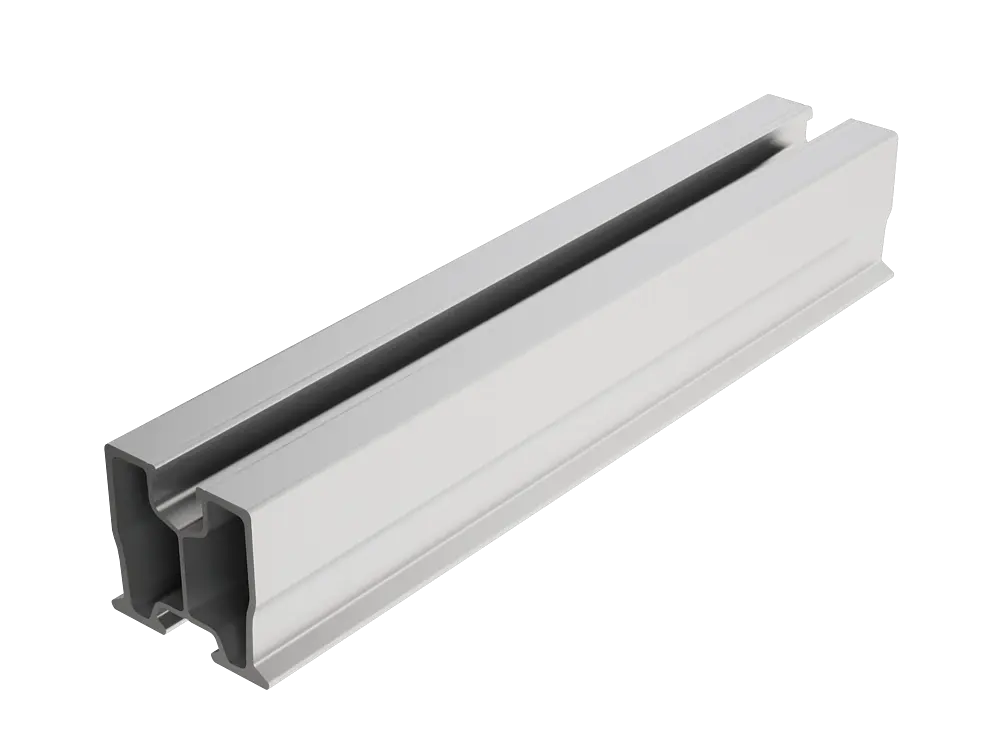

Materiál |
Hliník (EN AW 6005A) |
Dĺžka |
3.600 mm |

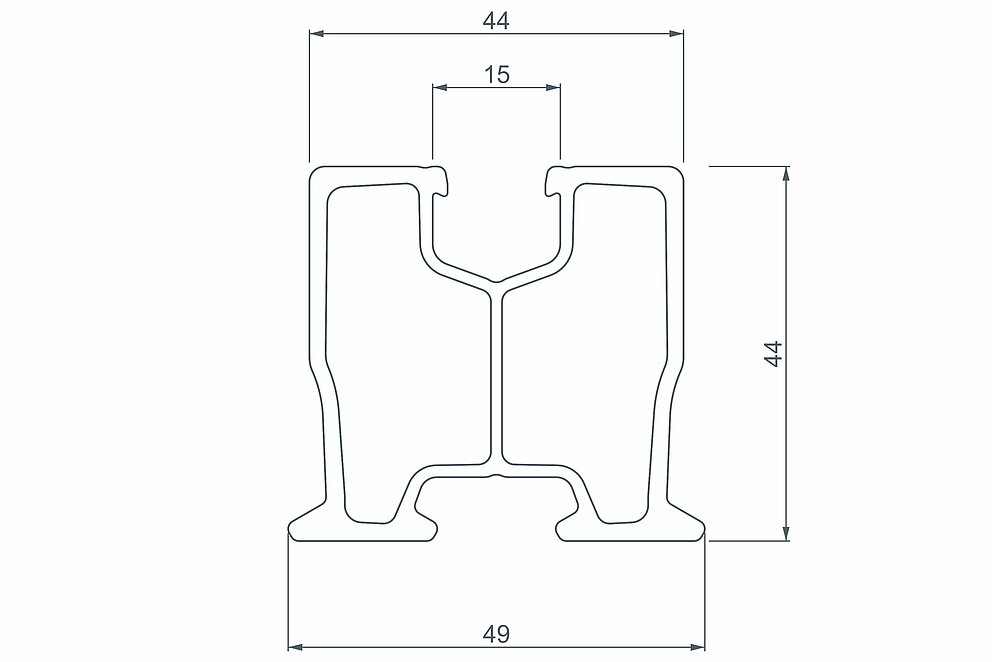

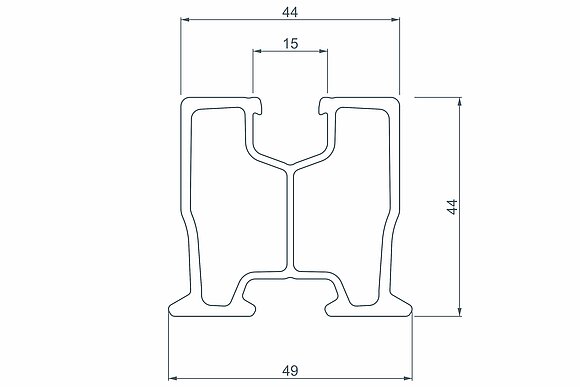

Rozmer (šírka/výška) |
49 mm / 44 mm |
Fotovoltické moduly |
Pre orámované fotovoltické moduly (výška rámu: 28 – 47 mm) |
Orientácia modulov |
Podľa pokynov od výrobcu |
Farba |
Bez povrchovej úpravy alebo čierne eloxovanie |
|---|---|

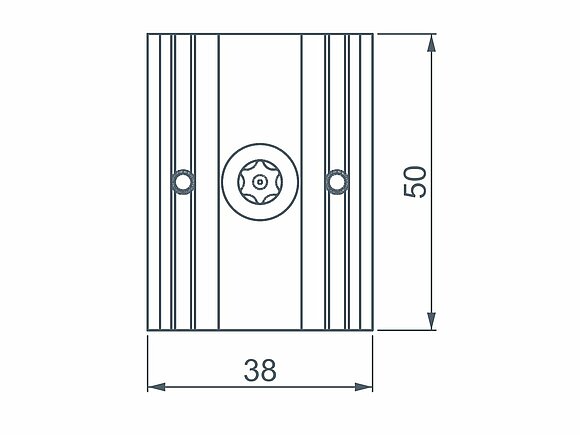

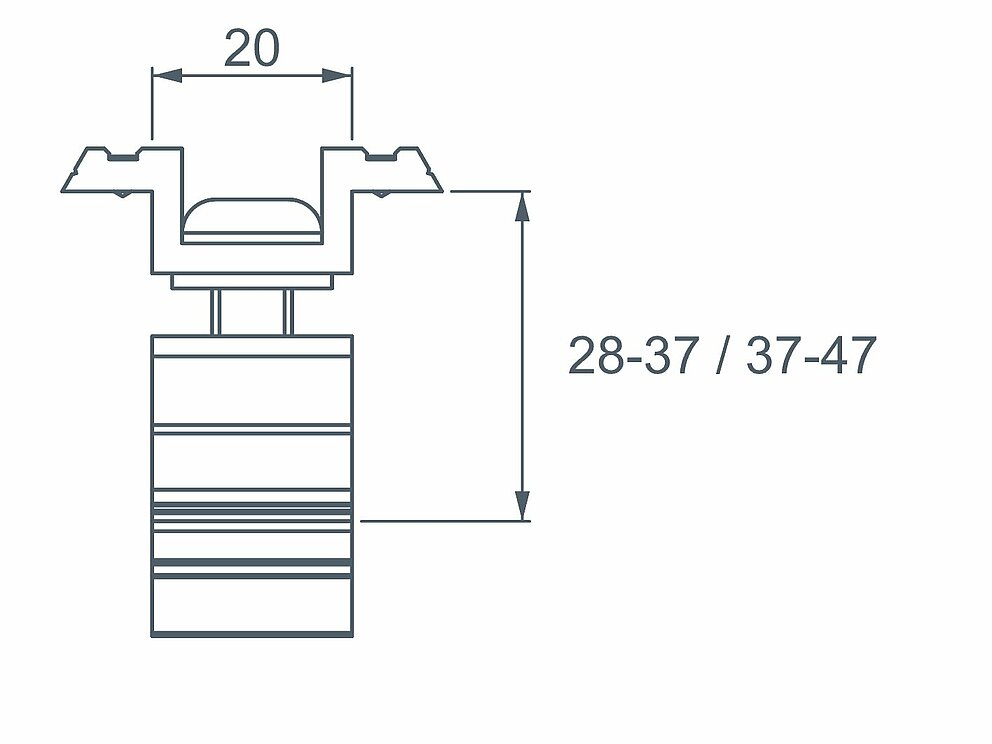

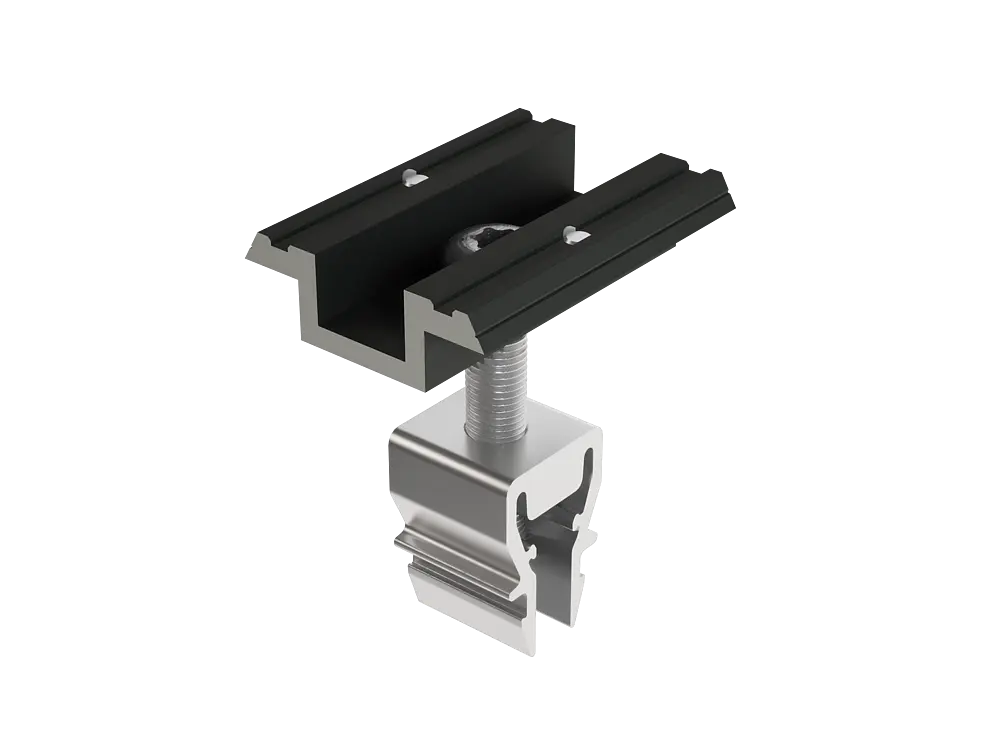

Komponenty |

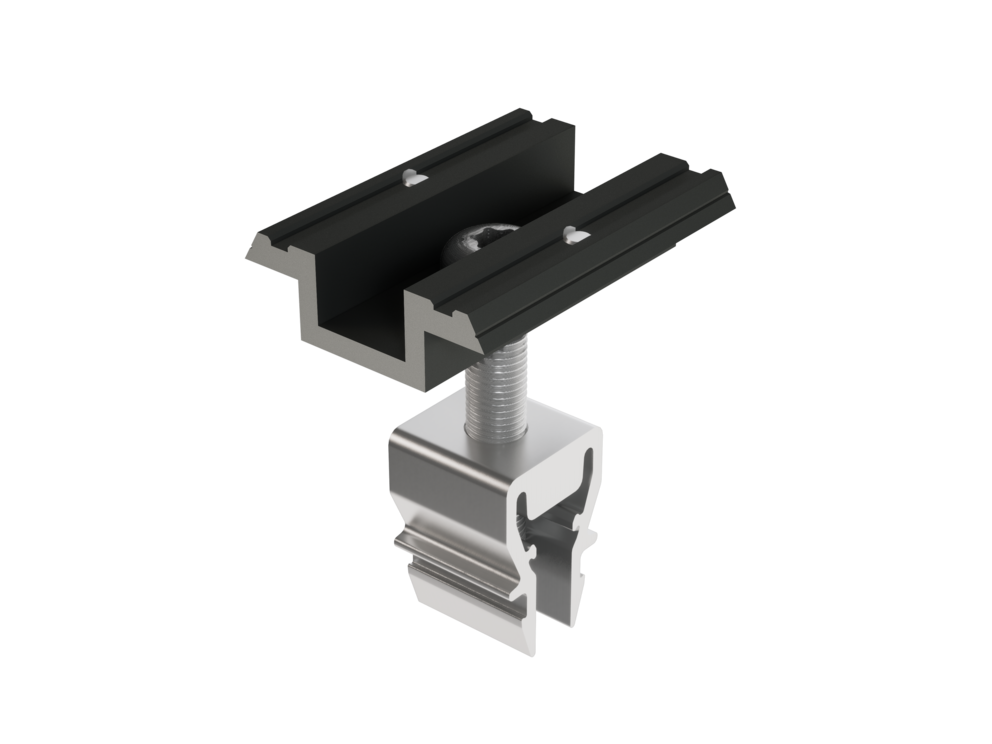

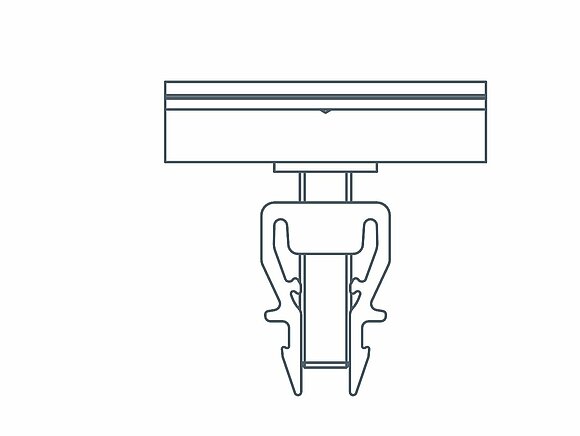

Stredová spojka modulov s pinom 28 – 37 mm, hliník Stredová spojka modulov s pinom 37 – 47 mm, hliník |
Uťahovací moment |
15 Nm |
Farba |
Bez povrchovej úpravy alebo čierne eloxovanie |
|---|---|

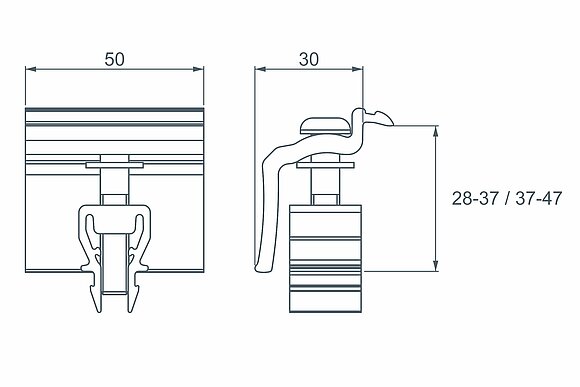

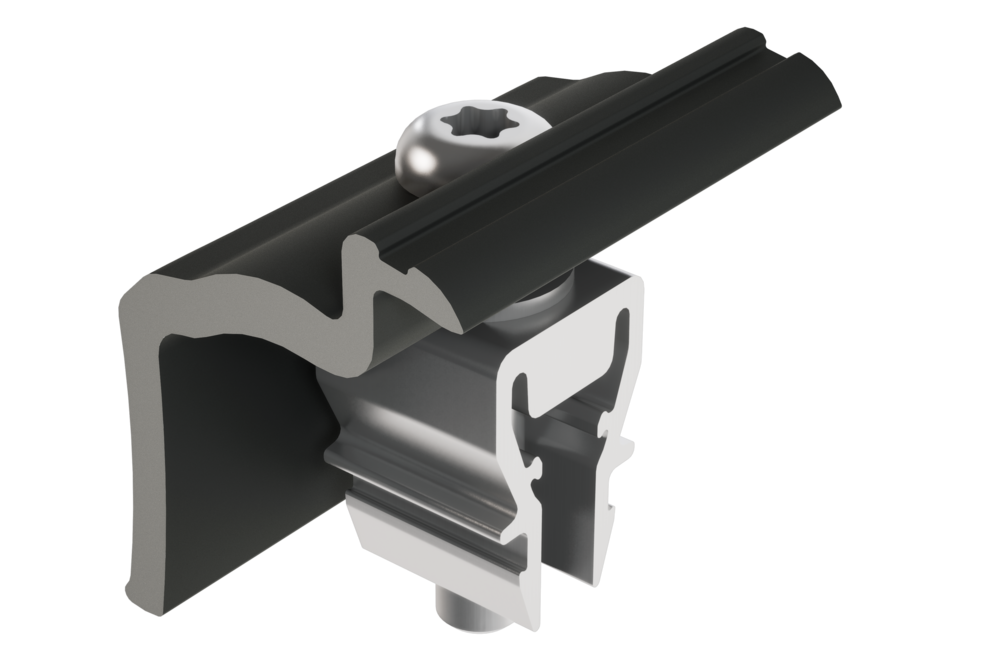

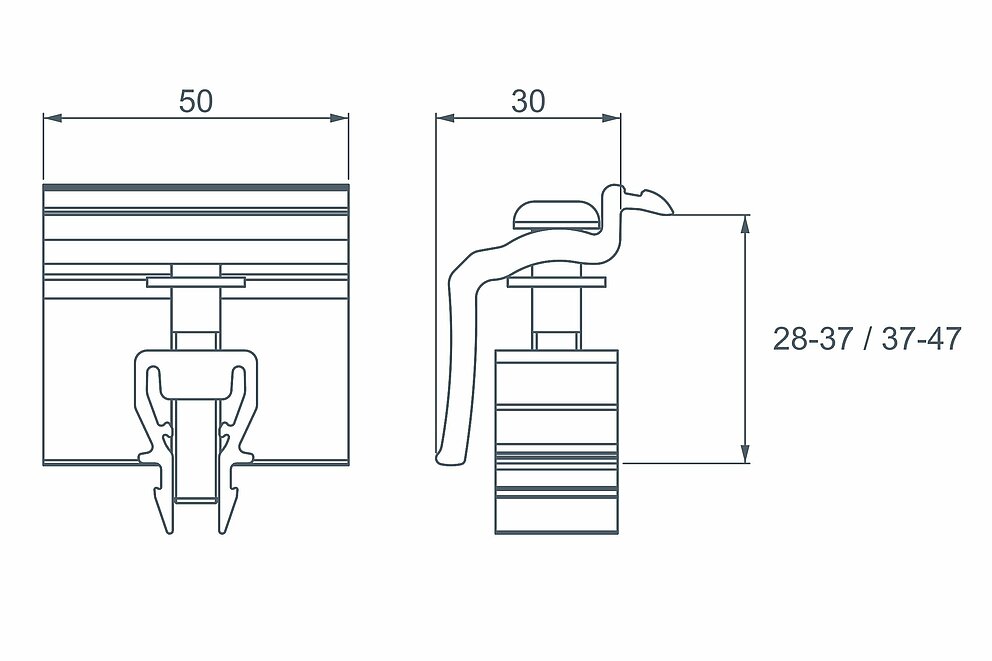

Komponenty |

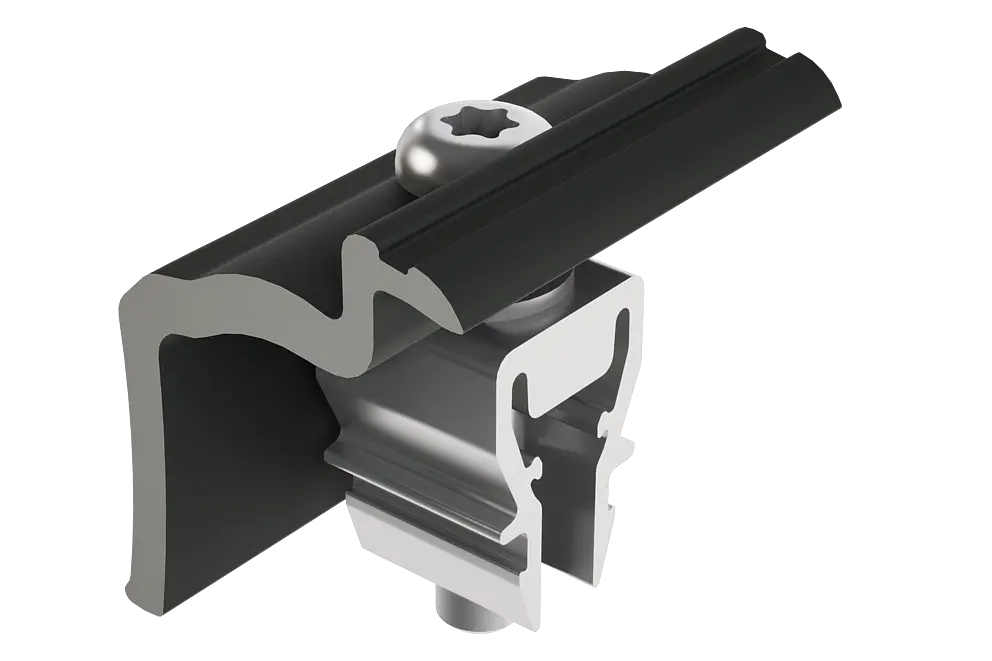

Koncová spojka modulov 28 – 37 mm, hliník Koncová spojka modulov 37 – 47 mm, hliník |
Uťahovací moment |
15 Nm |

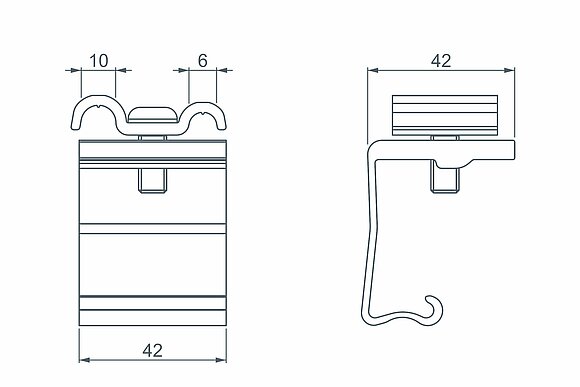

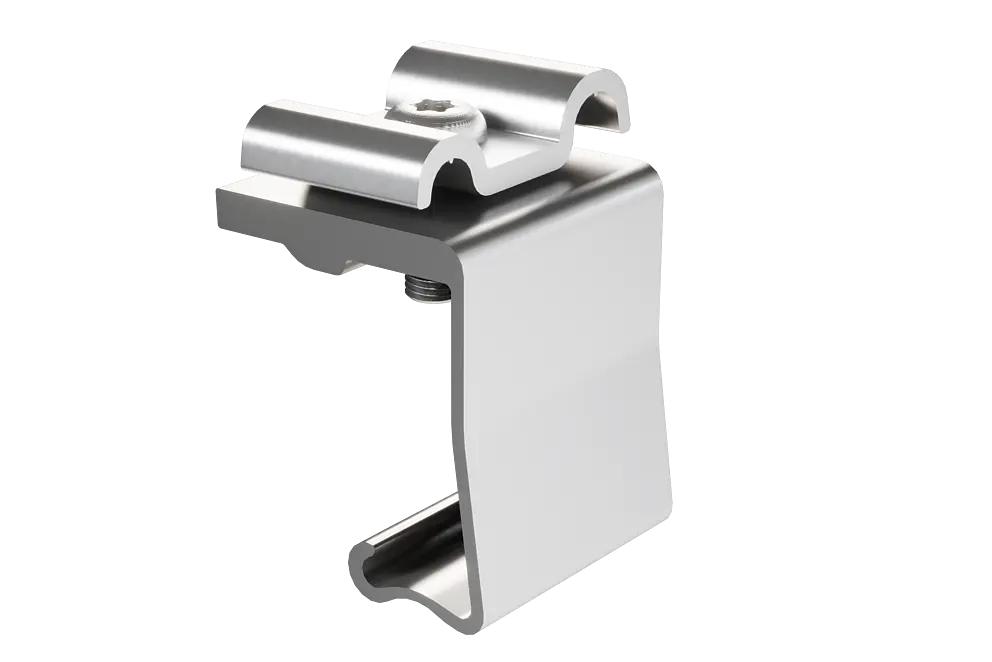

Komponenty |

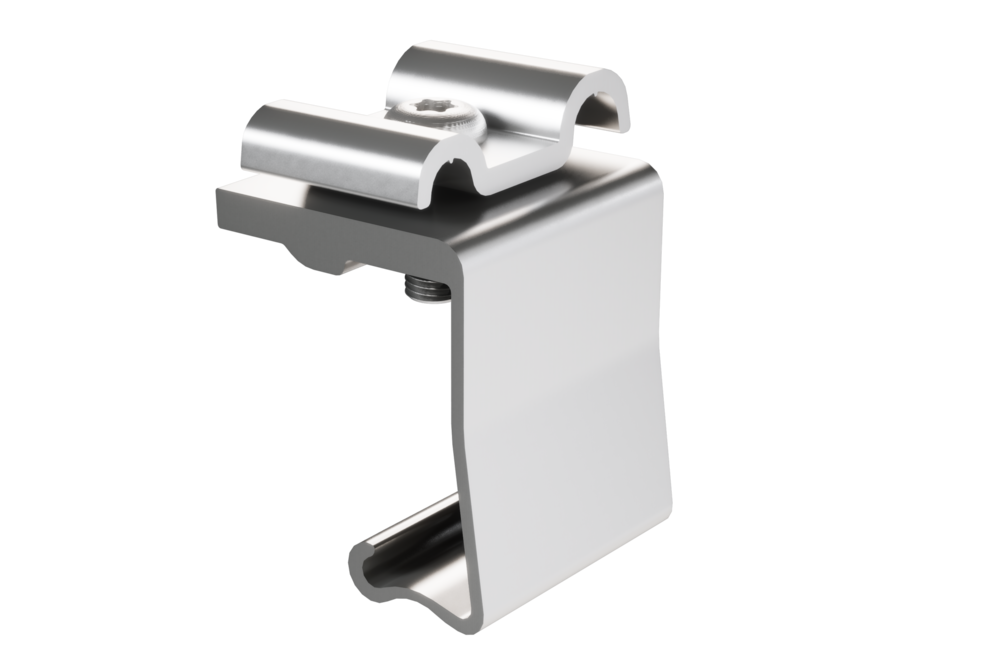

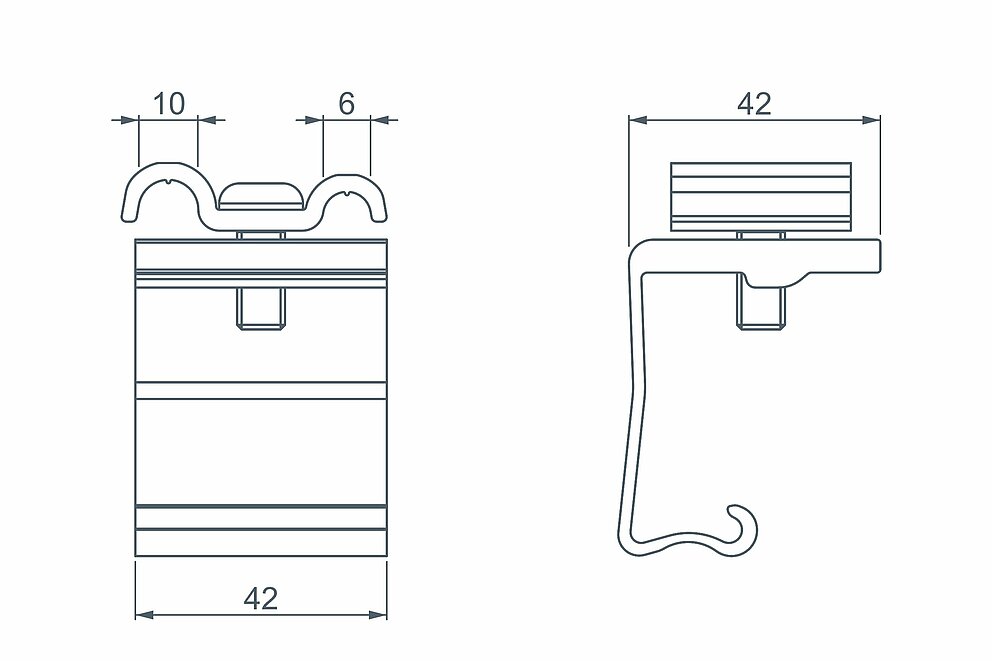

Uzemňovacia svorka Ø 8 a Ø 10 mm |
|---|---|
Uťahovací moment |
15 Nm |

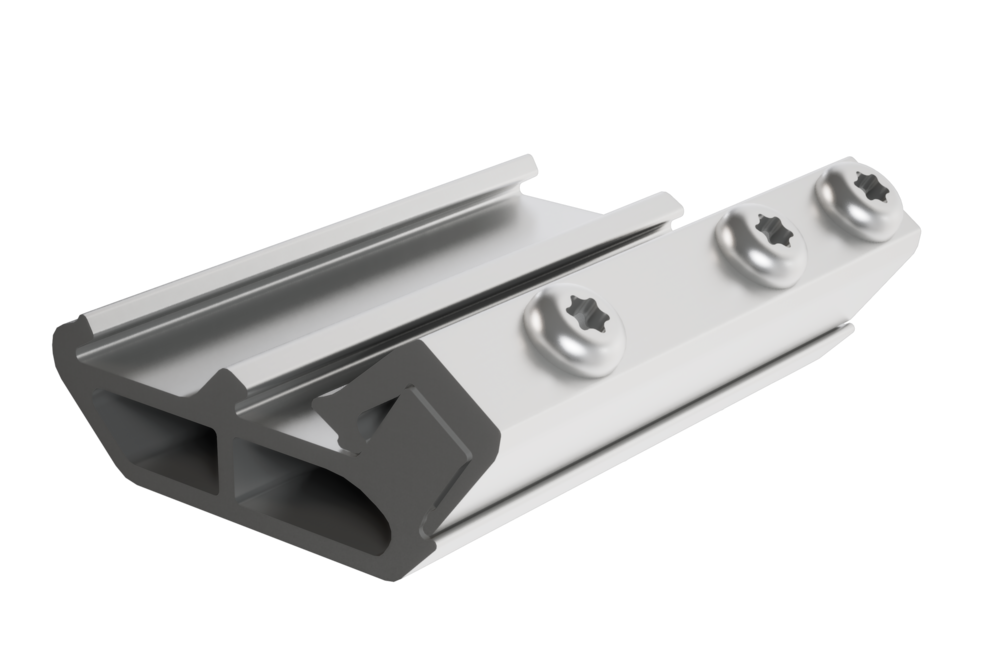

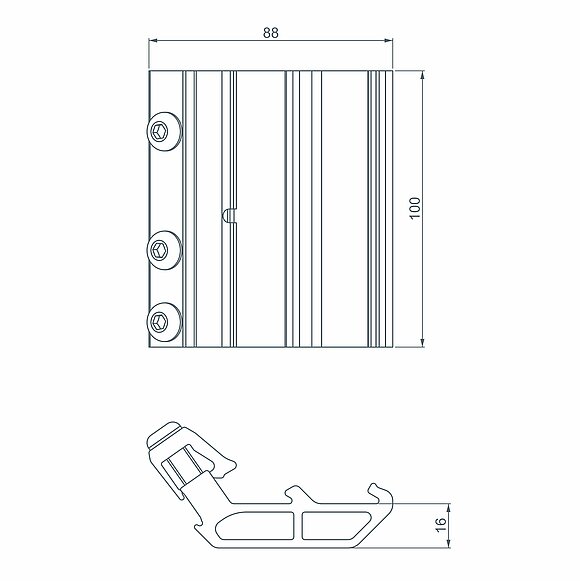

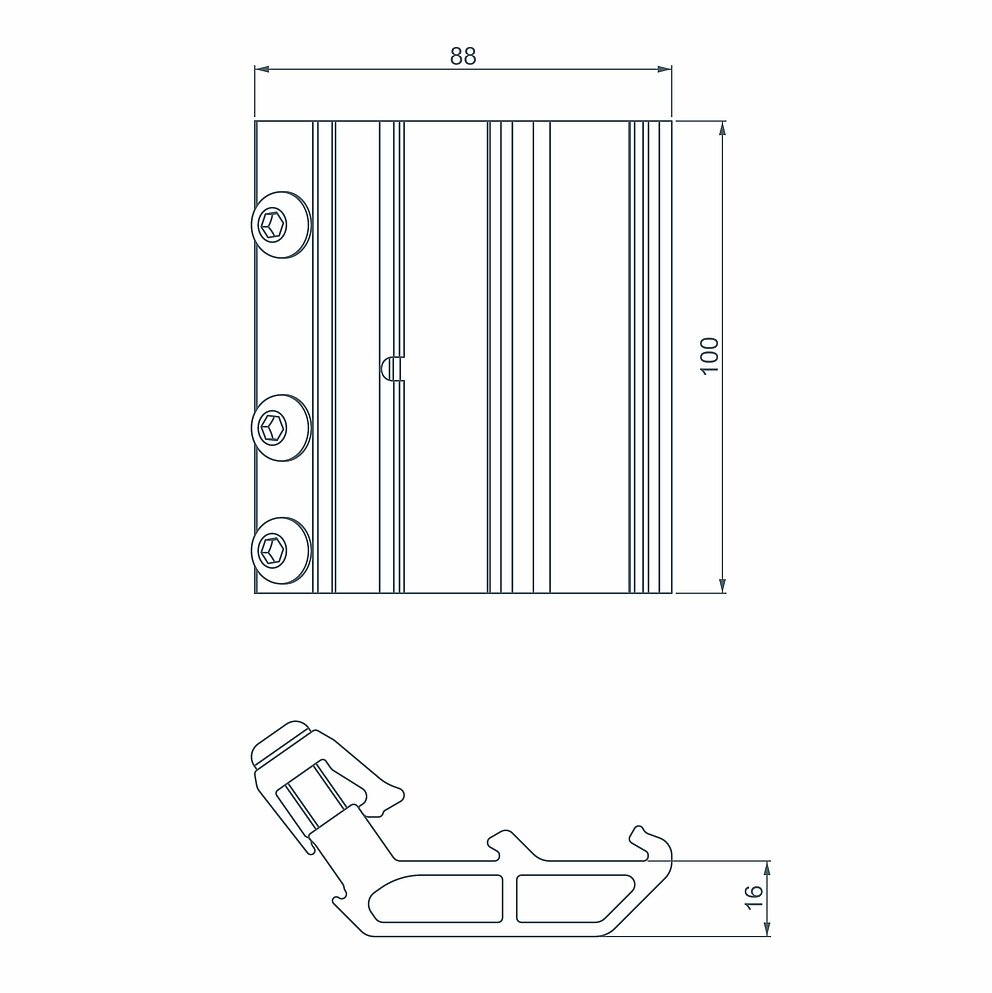

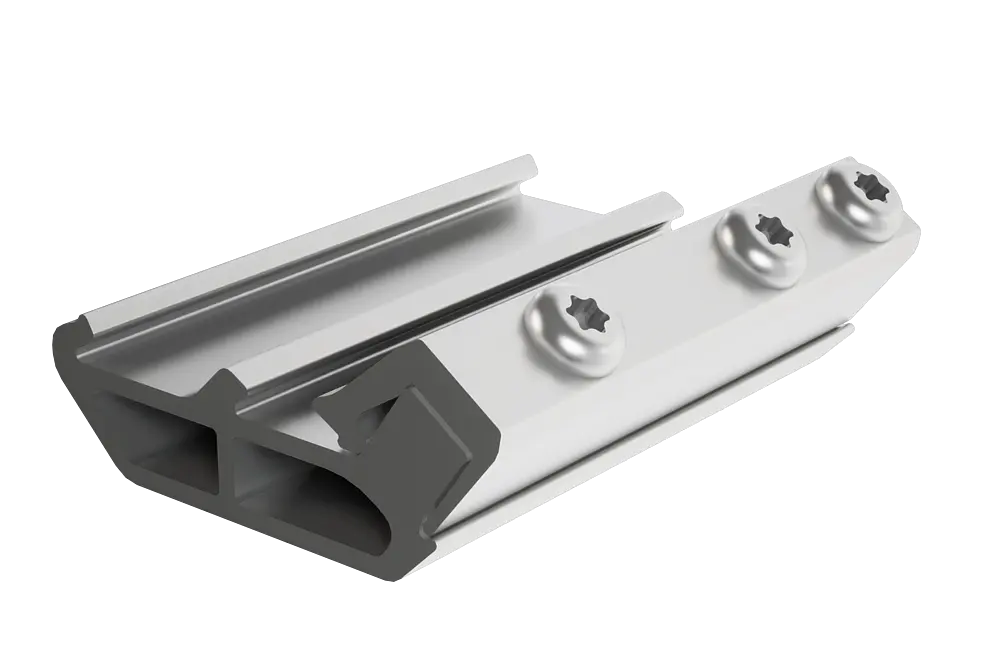

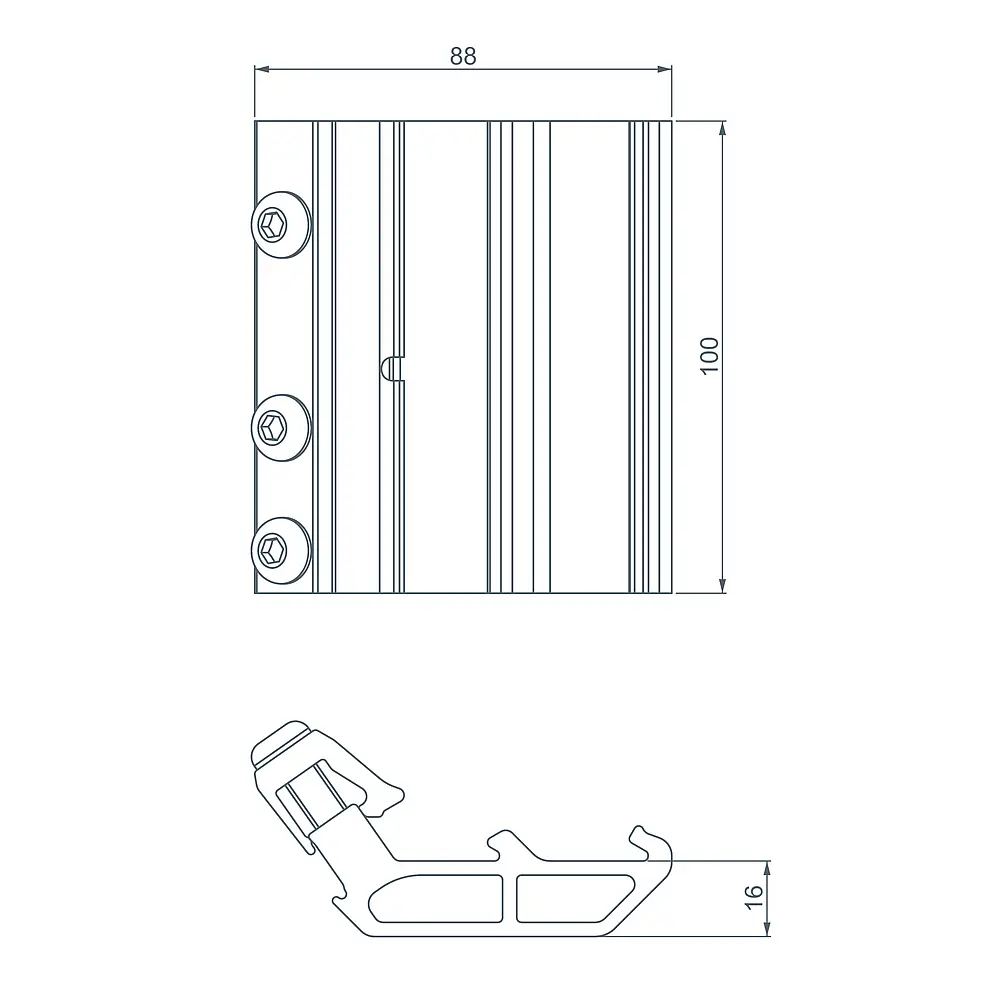

Materiál |
Hliník (EN AW 6060T66) |
|---|---|
Dĺžka |
100 mm |
Komponenty |
Základné teleso (EN AW 6060T66) |
Uťahovací moment |
20 Nm |

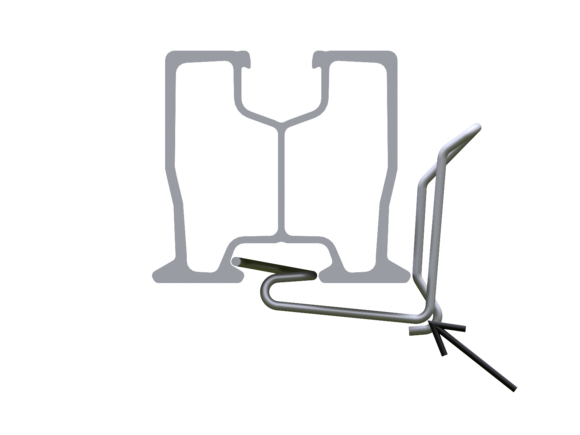

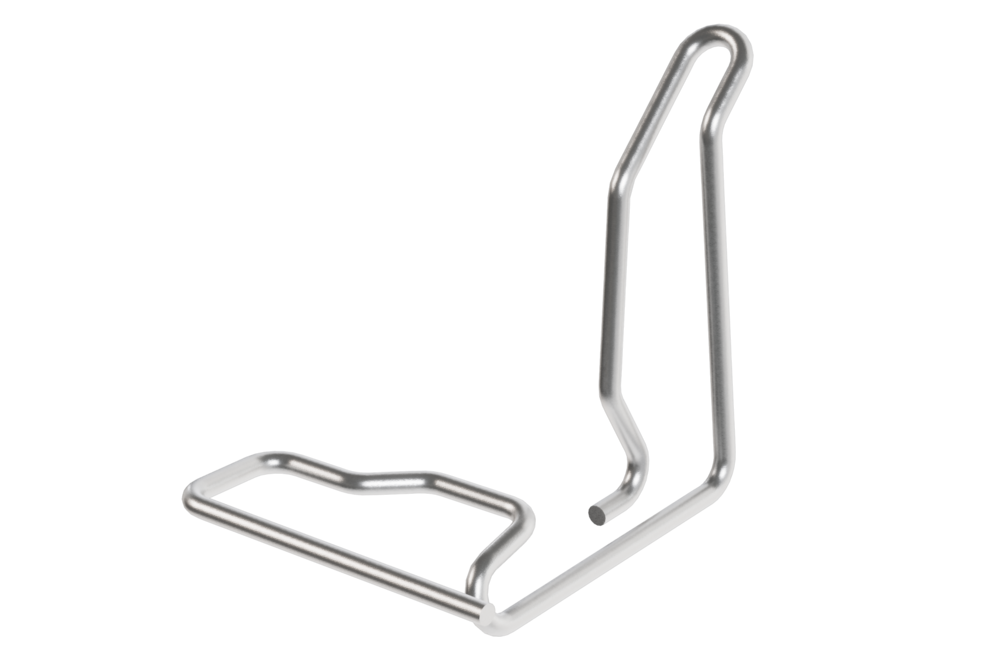

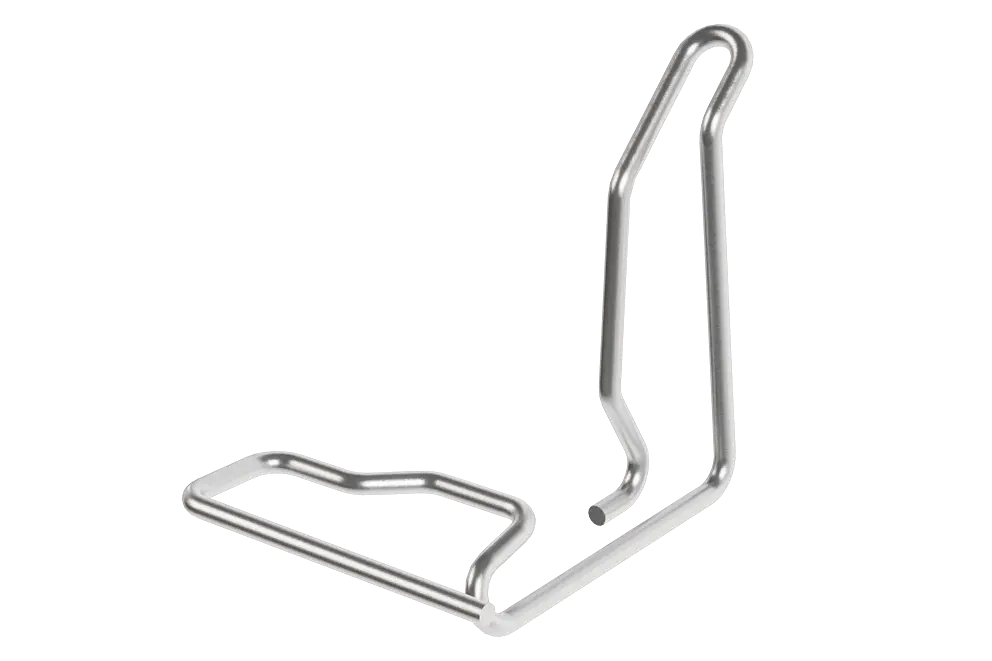

Materiál |
Nehrdzavejúci pružinový oceľový drôt Ø 1,8 mm |
|---|

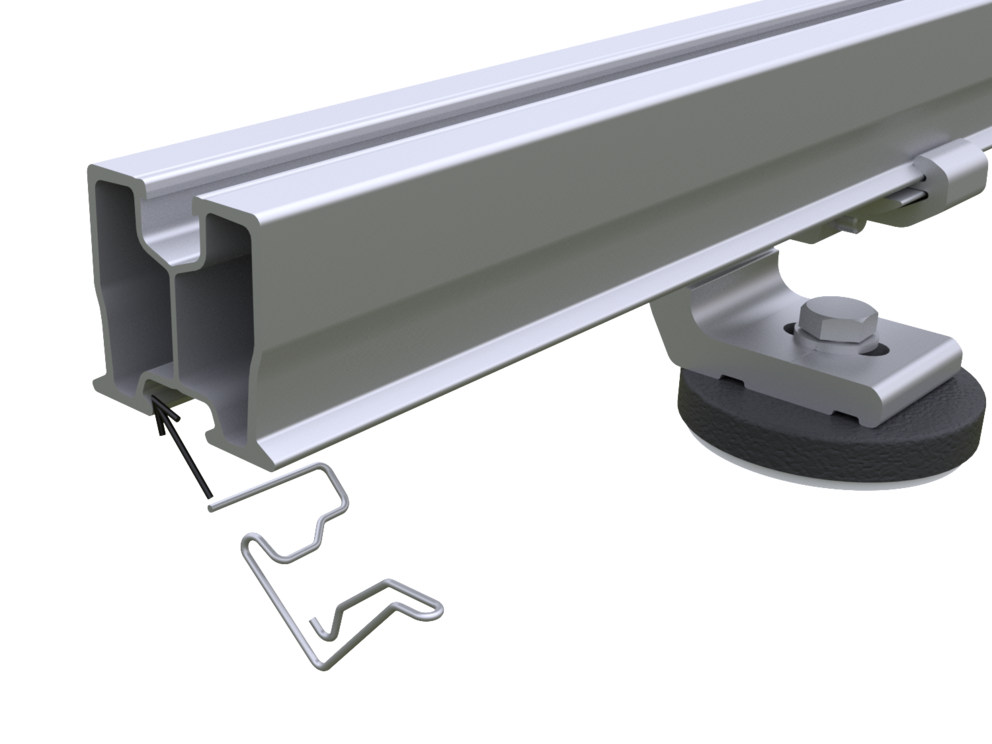

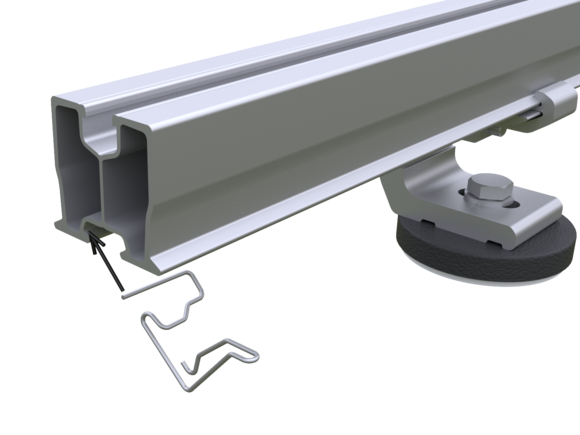

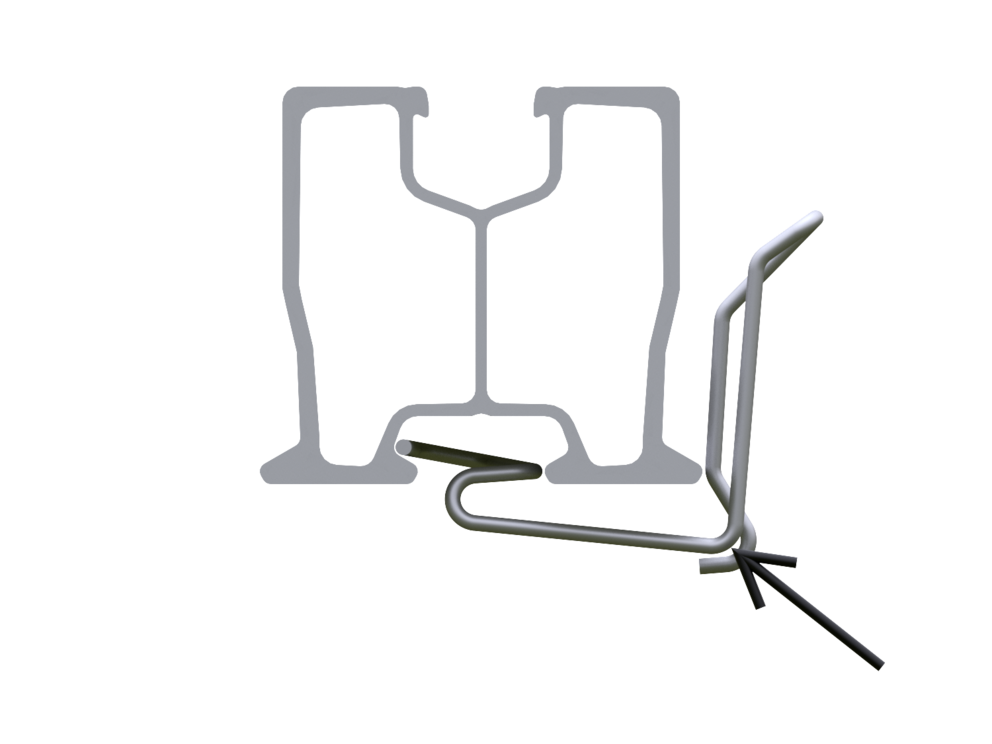

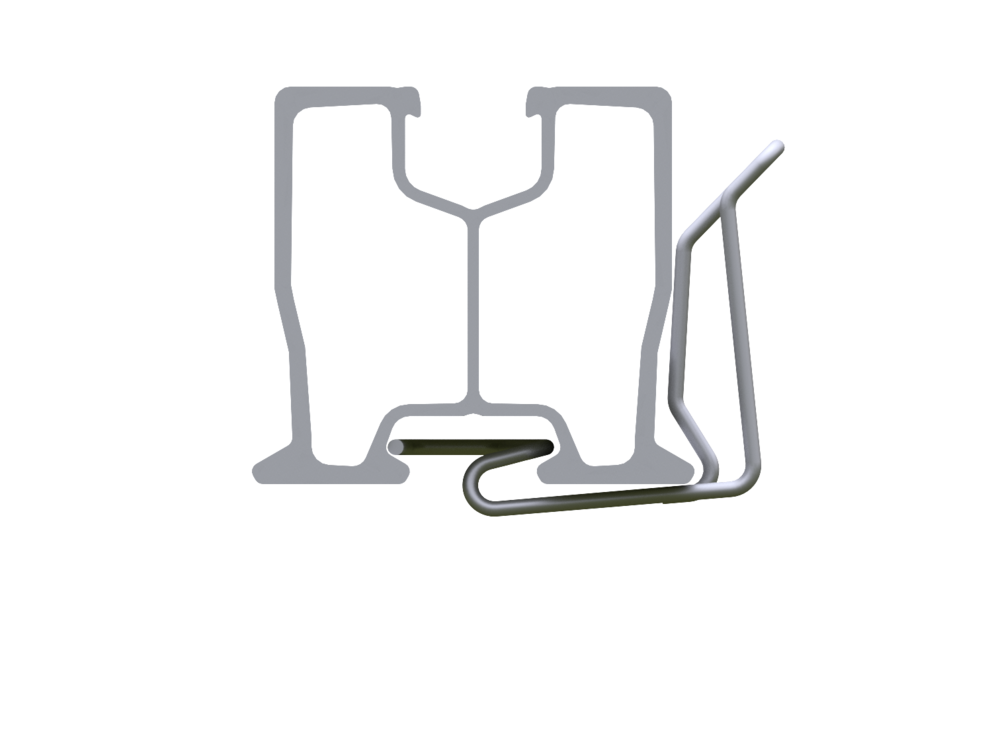

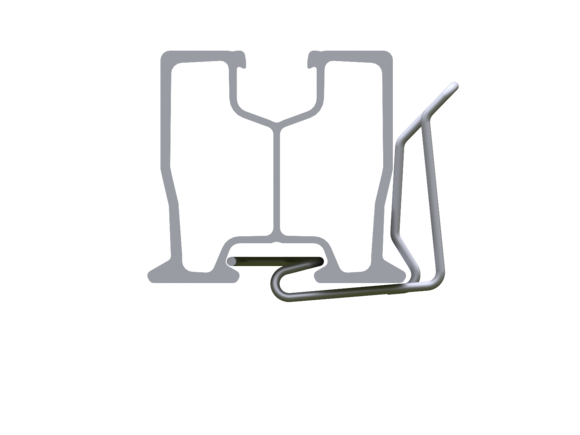

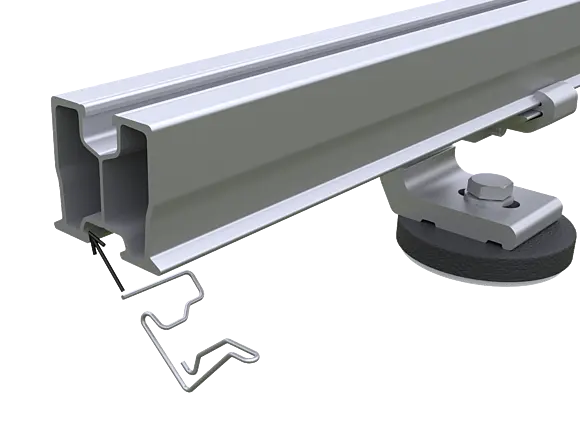

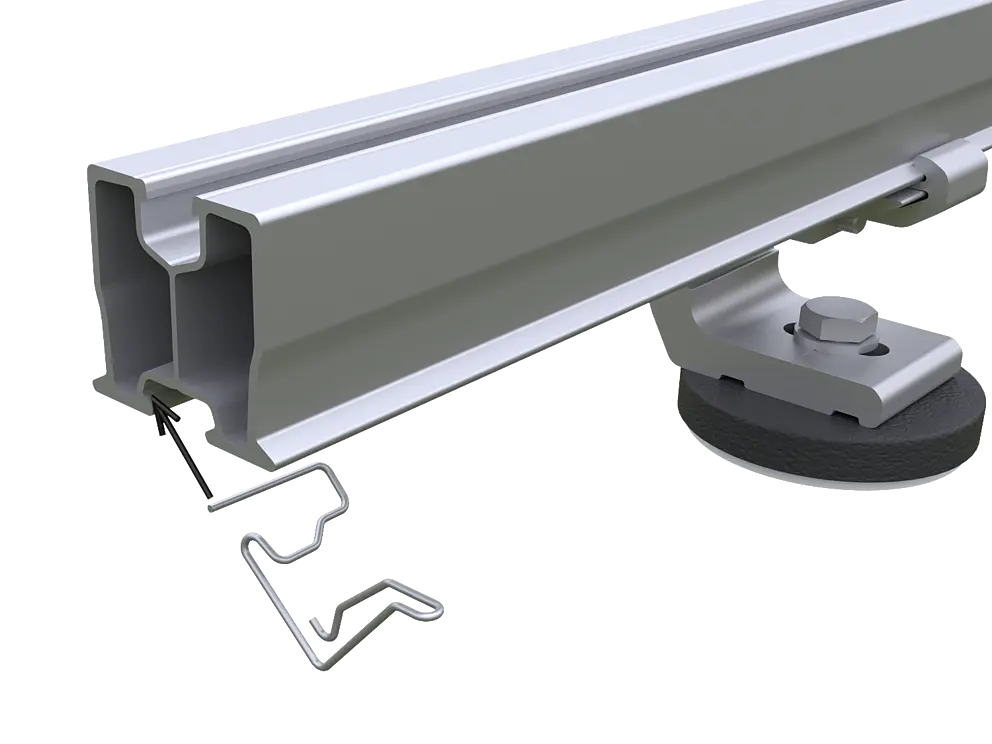

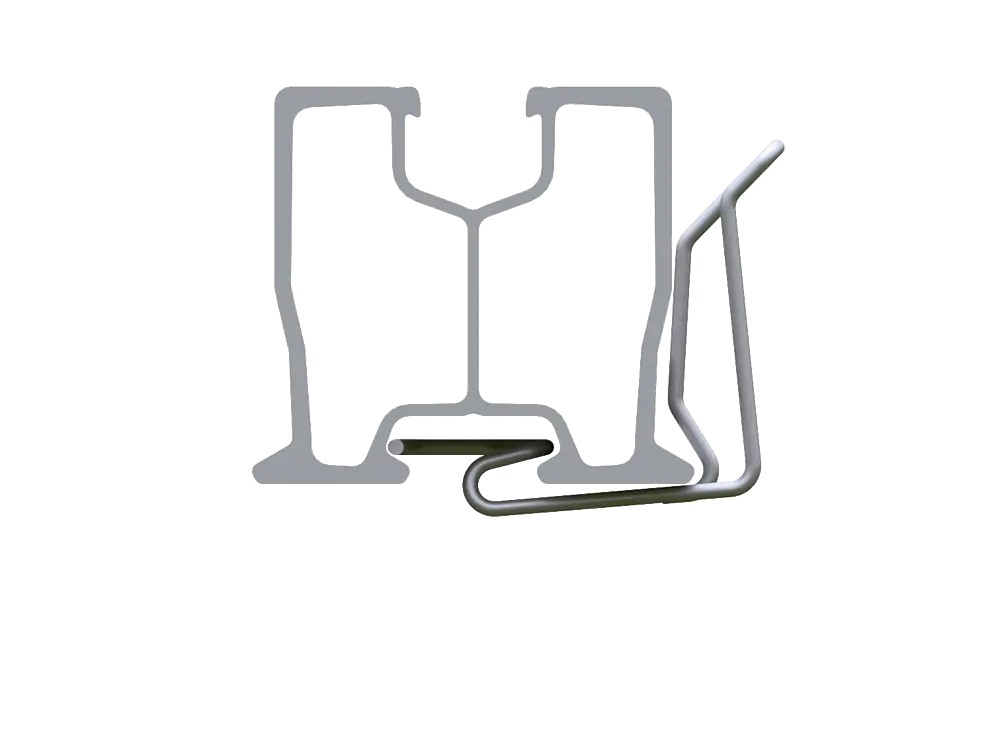

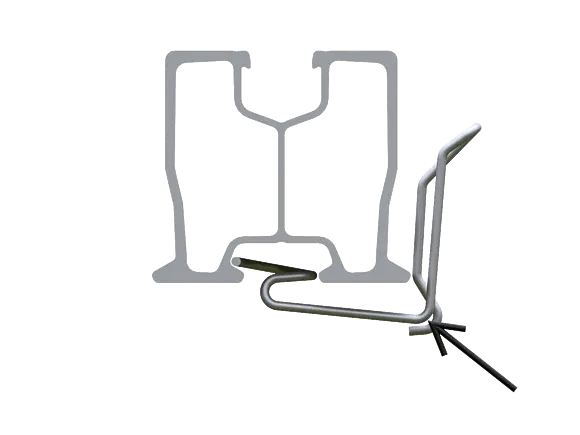

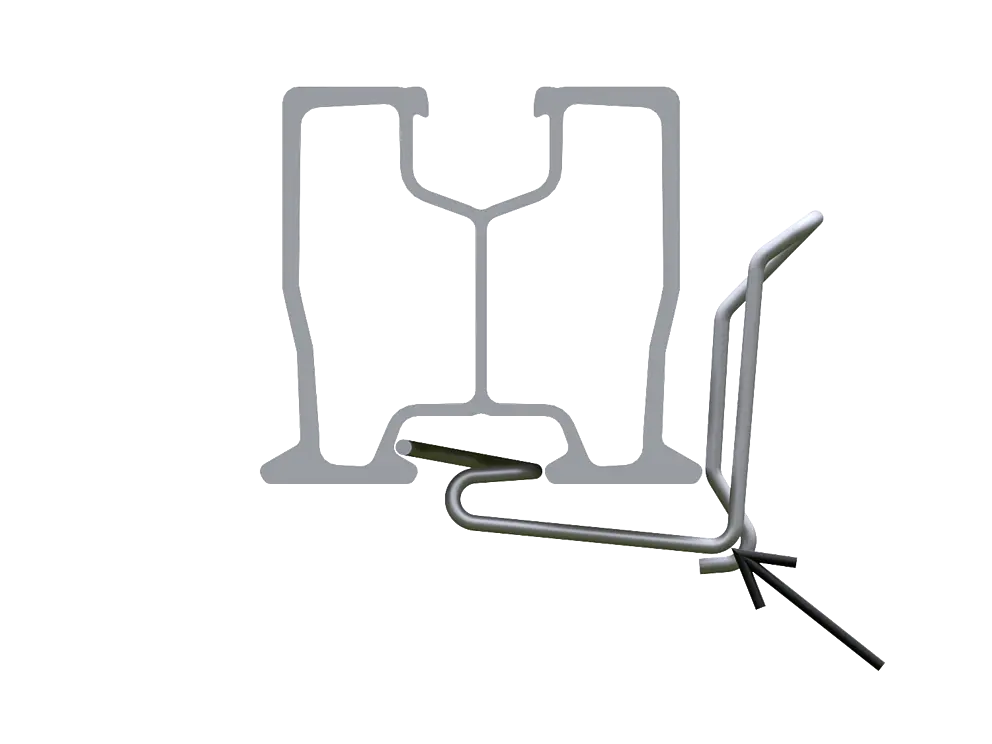

Svorku na uchytenie káblov nasaďte do drážky nosníka šikmo zdola a zaistite ju v nosníku zatlačením šikmo nahor.
Materiál |
Hliník (EN AW 6060T66) |
|---|

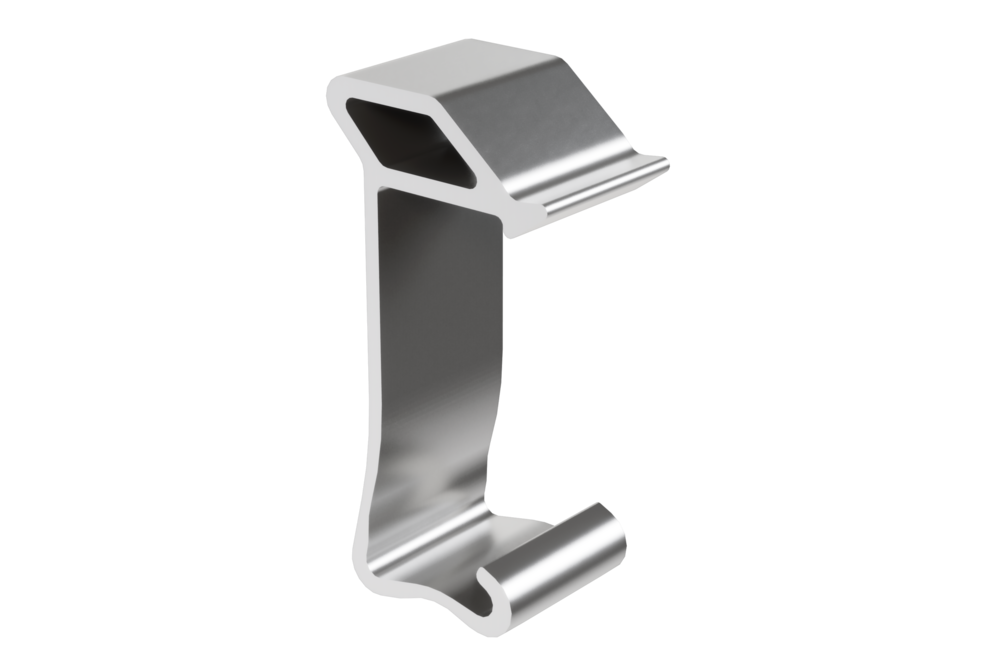

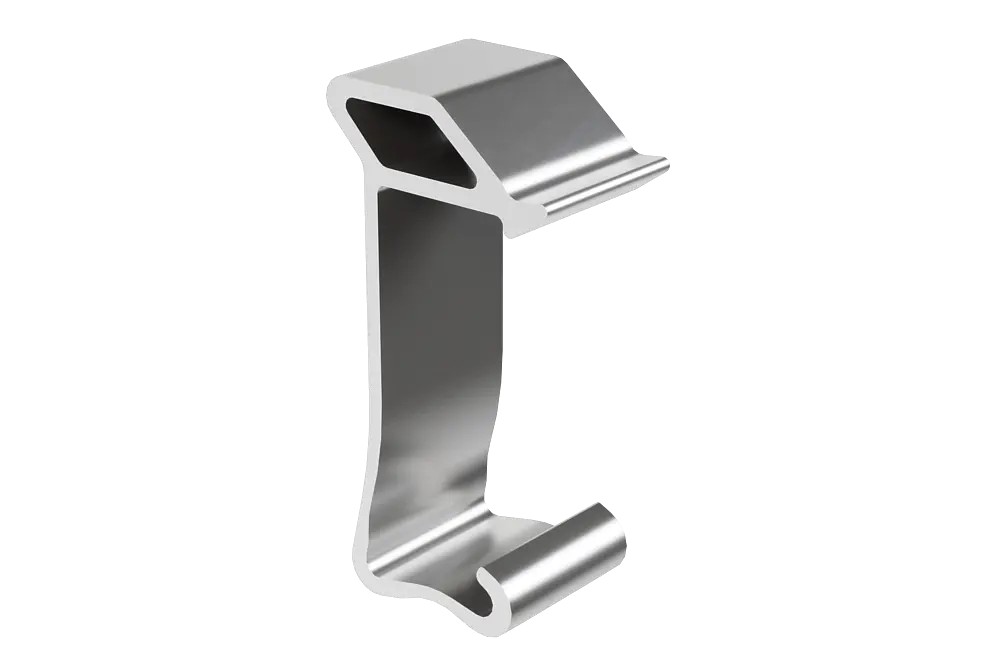

Aby sa zabránilo pádu fotovoltických modulov, montujú sa v montážnom systéme pre solár PREVARIO bezpečnostné skrutky. V najspodnejšom rade modulov funkčnej generátorovej plochy sa pritom na horný nosník modulov upevnia dve bezpečnostné skrutky na modul. Tým pádom zostane padajúci modul zachytený hornou hranou rámu o poistný prvok. Použitý poistný prvok sa nepovažuje za trvalú montáž. Príslušné moduly musíte okamžite premontovať.
