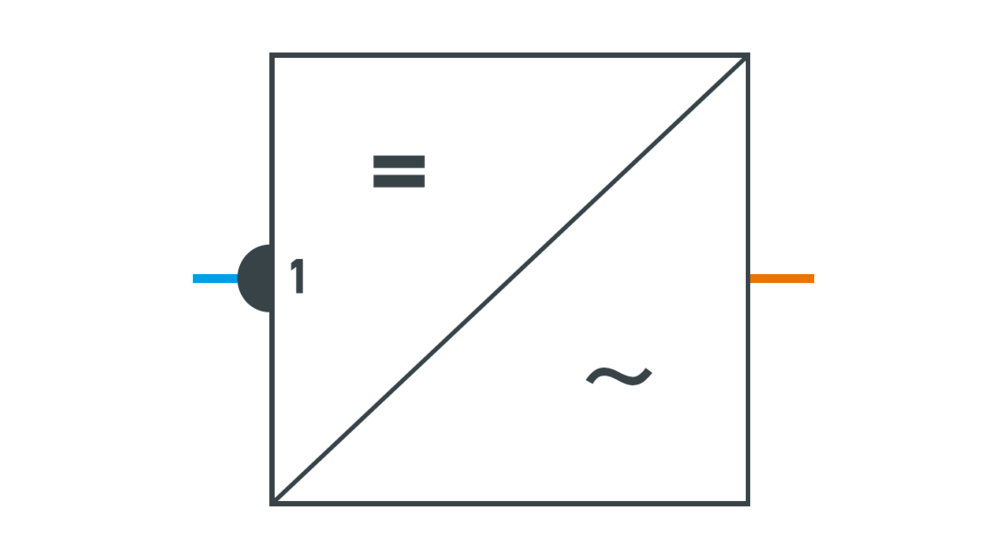

Hlavnou úlohou striedača je premeniť jednosmerný prúd FV-modulov na striedavý prúd vhodný pre sieť a spotrebiče.
Okrem toho dnešné striedače poskytujú dodatočné funkcie, ako kontrola zariadenia, napojenie zásobníka, funkcia núdzového prúdu alebo zapojenie systémov Smart-Home.

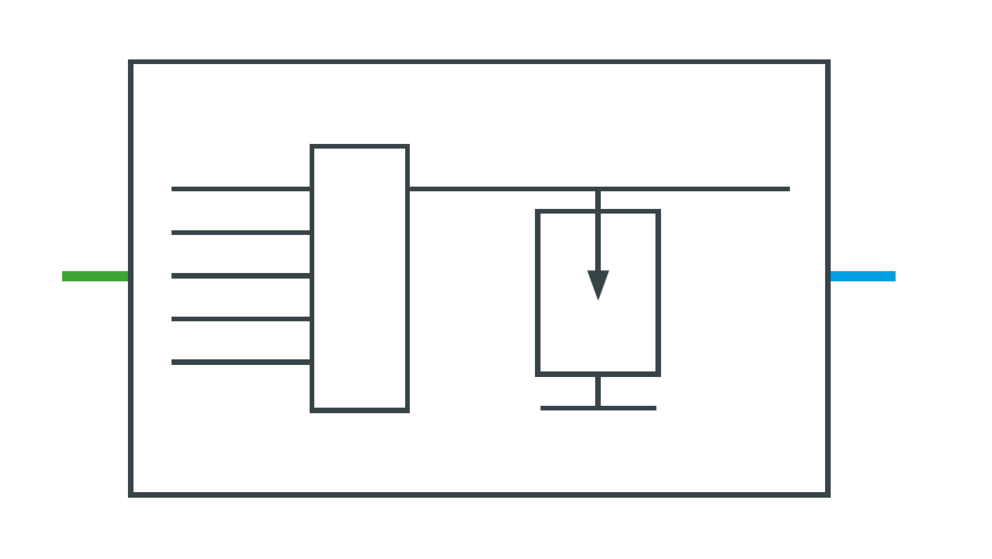

V pripojovacej skrinke generátora (krátko PSG) sa zbiehajú vetvy solárneho generátora a spoja sa na hlavné vedenie jednosmerného prúdu.
Súčasťou PSG sú aj časti dôležité z hľadiska bezpečnosti, ako napríklad prepäťová ochrana a uzemnenie.
Vedú kladné a záporné káble vedenia do interiéru strechy, kde ich dodávateľ elektrickej inštalácie pripojí ku PSG.

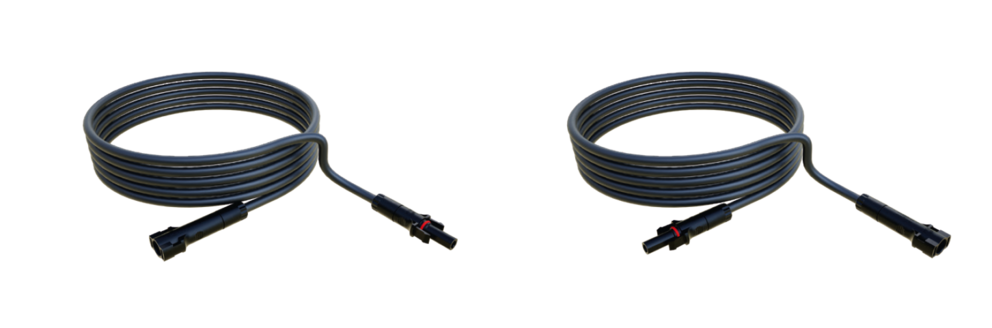

Vetvené rozvody sú v rámci PREFA systému integrovaných solárnych panelov dostupné ako balíky vetvených rozvodov vždy po dve vedenia. Tieto sa predbežne konfekcionujú v štandardných dĺžkach, pričom vždy jeden koniec je vybavený zásuvkou (–), druhý koniec konektorom (+).

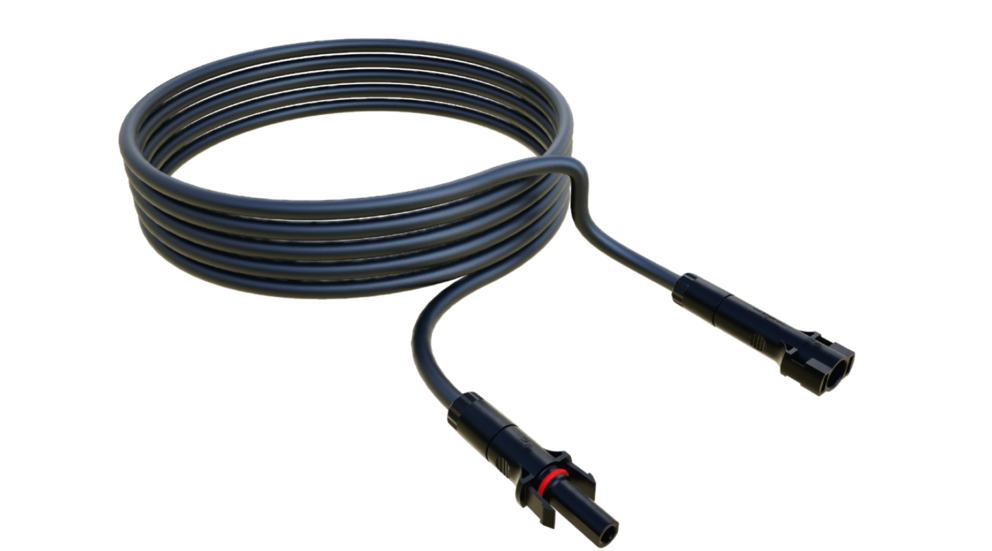

Ak sa reťazec tiahne cez niekoľko radov integrovaných solárnych panelov, musia byť tieto prepojené pomocou spojovacích káblov.
Tieto káble sa vyrábajú na základe konkrétneho projektu a sú im priradené postupné čísla. Konce káblov sú vždy vybavené FV-konektorom a FV-zásuvkou.
Z montážneho plánu vyberte príslušnú pozíciu.
Kovové časti zariadenia, ktoré za bežných prevádzkových podmienok nie sú pod napätím, musia byť pripojené na vodič na vyrovnanie potenciálu.
Ochrana proti bleskom-vodič na vyrovnanie potenciálu, ktoré môžu viesť čiastkové prúdy blesku, musia mať minimálny prierez 16 mm². Medený vodič musí mať zeleno-žltú izoláciu.
Cez závesnú drážku solárneho strešného panela vzniká elektricky vodivé spojenie, takže celá strešná plocha má nízkoóhmovú hodnotu odporu.
K solárnej streche sa vždy dodáva 16 mm² kábel na vyrovnanie potenciálu s kontaktom z nehrdzavejúcej ocele.

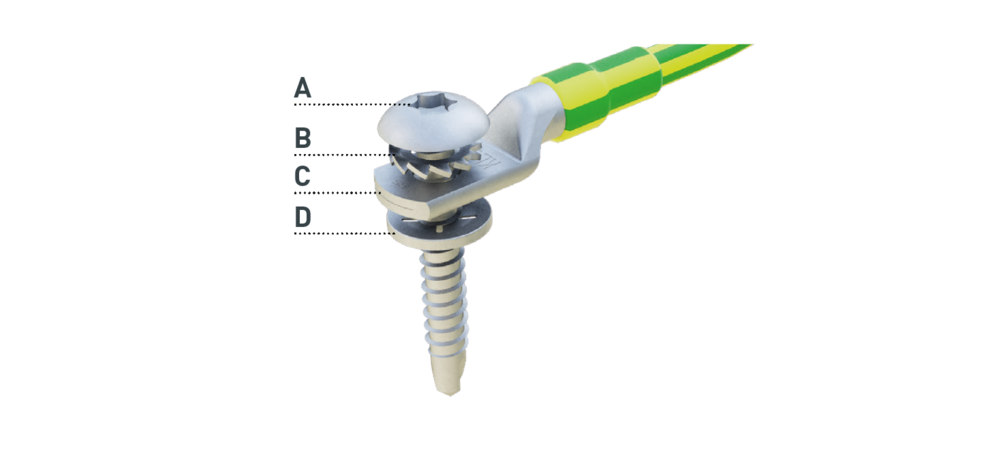

Komponent sa skladá aj z montážnej skrutky (A), poistnej matice (B), kontaktu z nehrdzavejúcej ocele (C) a poistky skrutky (D) (pozri obrázok nižšie).
Poistná matica by sa mala použiť iba raz. Pri opätovnej montáži je potrebné ju vymeniť.

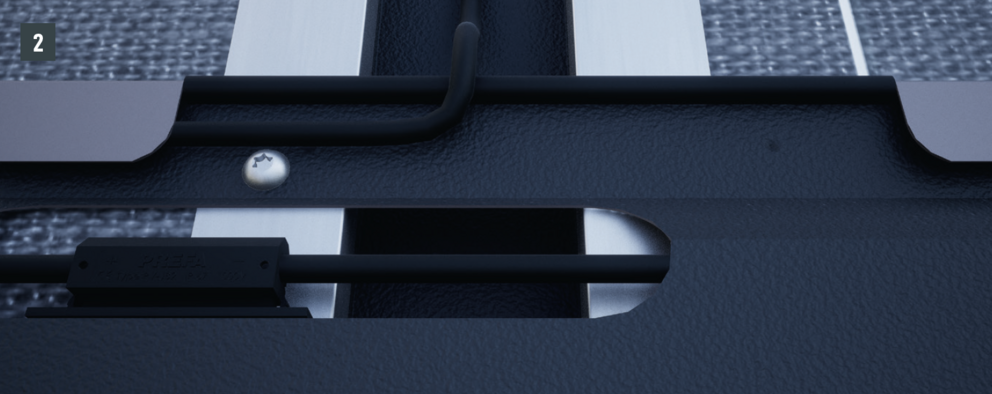

Integrované solárne panely, ktoré ležia nad káblovým kanálom, sa musia dodatočne zoskrutkovať so skrutkou s plochou hlavou (pozri obrázok 2). Káblový kanál preto musí byť vyrobený z hliníkového okrajového profilu, aby sa vytvorilo dodatočné vertikálne vodivé spojenie medzi integrovanými solárnymi panelmi.

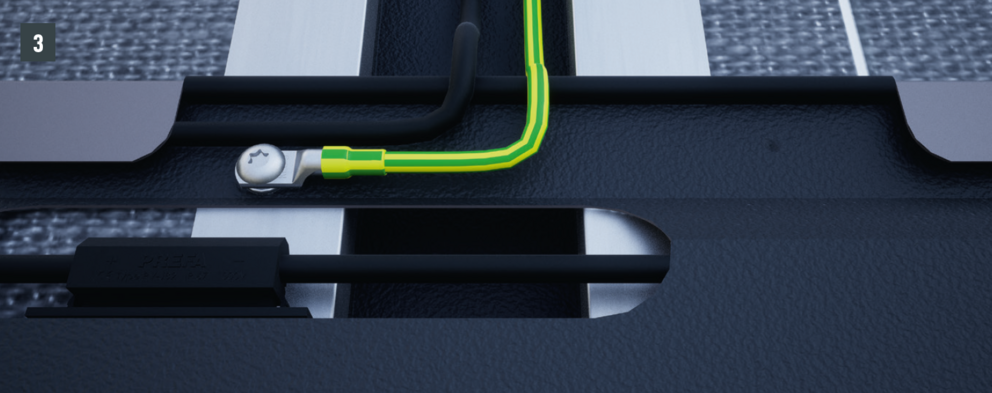

V poslednom rade je vyrovnanie potenciálu priskrutkované spolu s integrovaným solárnym panelom, ktorý leží nad káblovým kanálom (pozri obr. 3), uložený v káblovom kanáli so strunovými káblami a vedený v interiéri strechy.
