Nosný rošt je statickým spojovacím článkom medzi nosným podkladom a fasádnym obkladom. Ako materiál pre podkonštrukciu sú k dispozícii kov a drevo alebo ich kombinácia. V zásade sa pre každú podkonštrukciu musí viesť statický doklad, a to nielen pri novostavbách, ale aj pri rekonštrukciách fasád.
Treba zohľadniť stavebno-fyzikálne požiadavky. Kotvenie podkonštrukcie závisí od rôznych podkladov a existujúcich zaťažení, ako aj od požiadaviek na požiarnu bezpečnosť. Pri novostavbe, ako aj pri rekonštrukcii skontrolujte funkciu a dimenzovanie podkonštrukcie, ako aj použitý upevňovací materiál v závislosti od materiálu podkonštrukcie.
Doklad o statickej stabilite zahŕňa spravidla podkonštrukciu vrátane kotviacich a spojovacích prostriedkov, ako aj obklad s jeho upevňovacím materiálom.
Uvedené upevnenia sú základné upevnenia príslušných výrobkov. V prípade zvýšeného zaťaženia vetrom môže byť potrebné zvýšenie počtu upevňovacích prvkov.

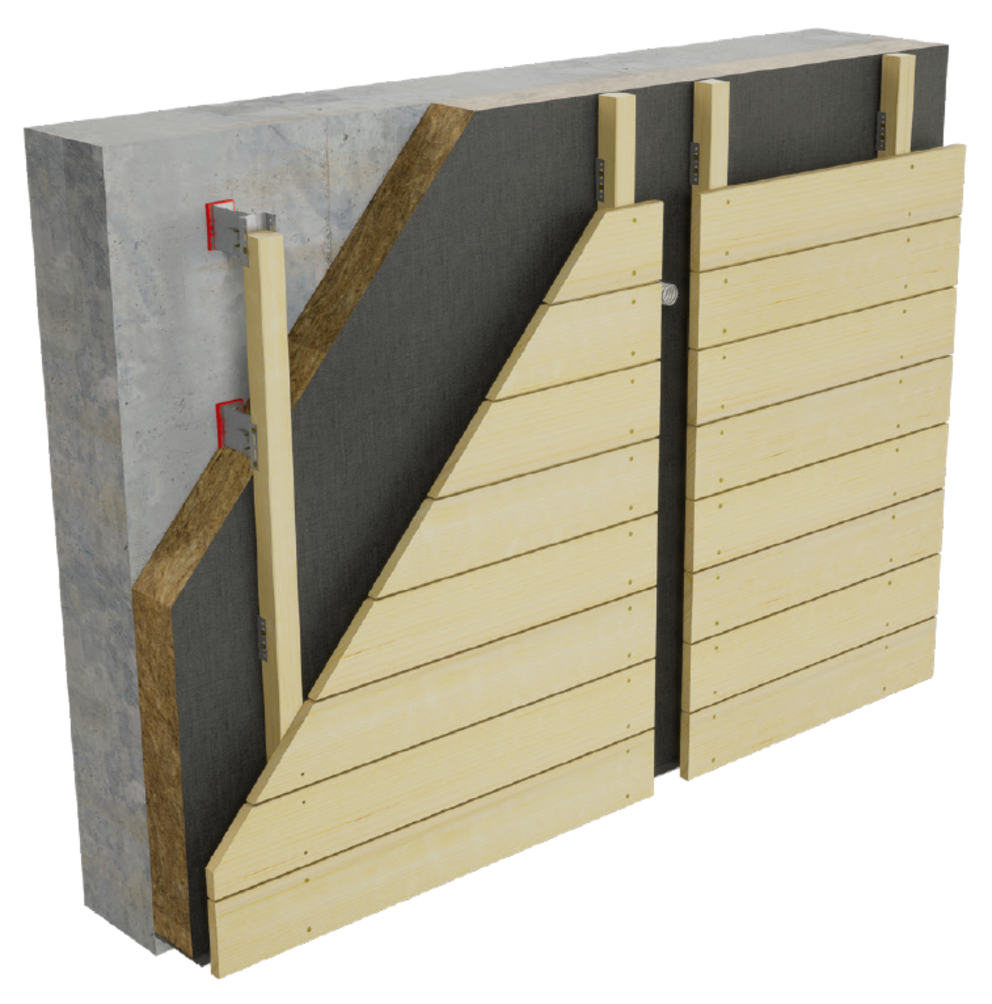

Už pred začatím prác informujte tesársku firmu o rozostupoch podkonštrukcie a skontrolujte ich správnosť. Maloformátová krytina PREFA sa ako fasádny obklad musí ukladať na celoplošné debnenie z dreva, resp. podľa požiarnotechnických požiadaviek na trapézové profilované plechy z kovu.
Podklad musí byť zhotovený v súlade s platnými normami a prispôsobený miestnym podmienkam.
Odporúčanie na vyhotovenie celoplošného debnenia:
Odporúčanie pre dosky na báze dreva – OSB dosky (podľa EN 14964):
Dosky na báze dreva
Pri použití dosiek na báze dreva (OSB dosiek) ako montážneho podkladu pre fasádne krytiny PREFA musíte s výrobcom alebo predajcom týchto dosiek na báze dreva (OSB dosiek) konzultovať hrúbku, upevnenie na drevenom materiáli, ako aj účel použitia ako podklad pre zavesené prevetrávané fasády.
Upozornenie
Spoločnosť PREFA neodporúča používanie OSB dosiek ako podkonštrukcie pre kovové strešné krytiny so separačnou vrstvou alebo bez nej.

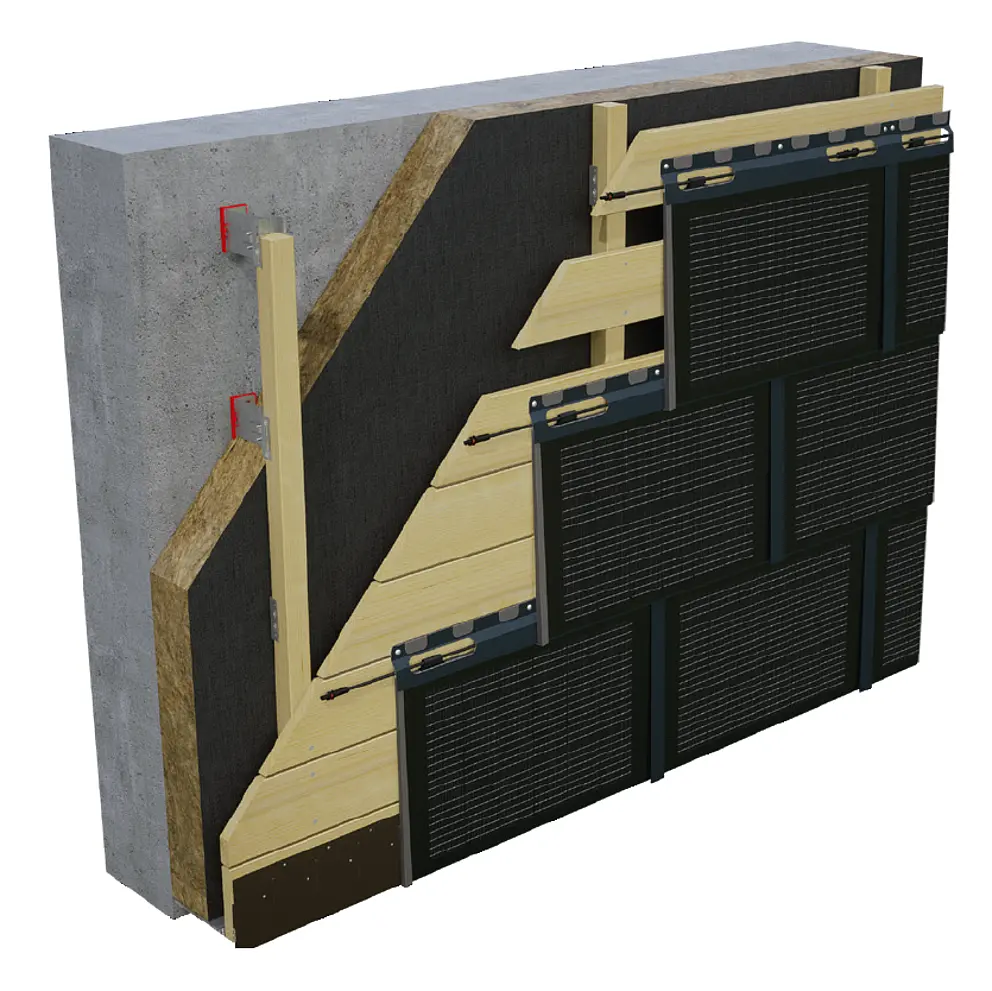

Integrovaný solárny panel na fasáde sa môže montovať aj na debnenie s medzerami (min. 24 mm). Pri montáži na debnenie s medzerami dbajte na to, aby sa pod upevňovacou lištou vždy nachádzala doska a aby sa dodržal rozmer šnurovania 420 mm.
Káblové prechody vyhotovte tak, aby ste vylúčili vznik negatívnych stavebno-fyzikálnych, ako aj statických vplyvov. Okrem toho musíte zabezpečiť účinné obmedzenie šírenia ohňa pozdĺž káblových vetiev. Musíte zabezpečiť splnenie národných noriem a smerníc. Počet káblových prechodov je daný množstvom vetvených rozvodov.

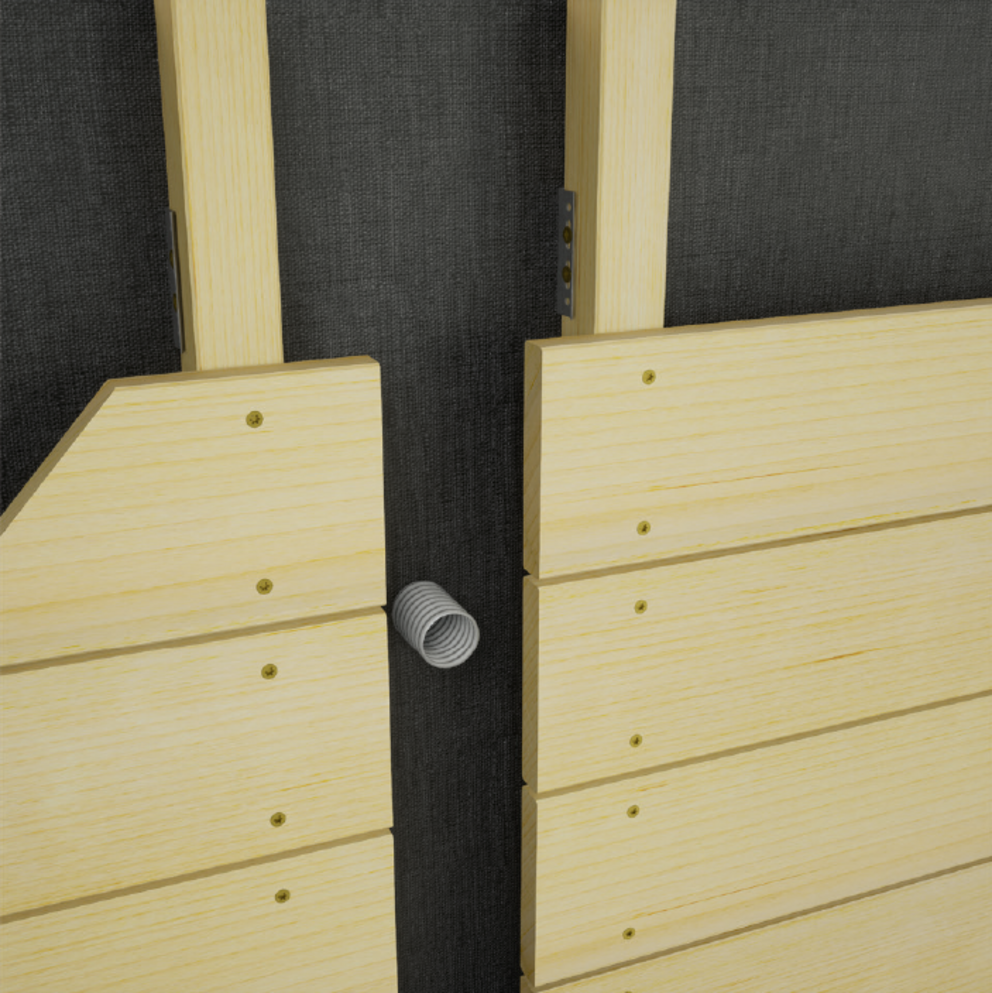

Na mieste prechodu cez stenu musíte osadiť káblový kanál z doplnkového pásu. Pri tom nezabúdajte na dostatočné vyrezanie dreveného debnenia na tomto tak, aby sa umožnilo presné a lícované zapustenie káblového kanála steny.

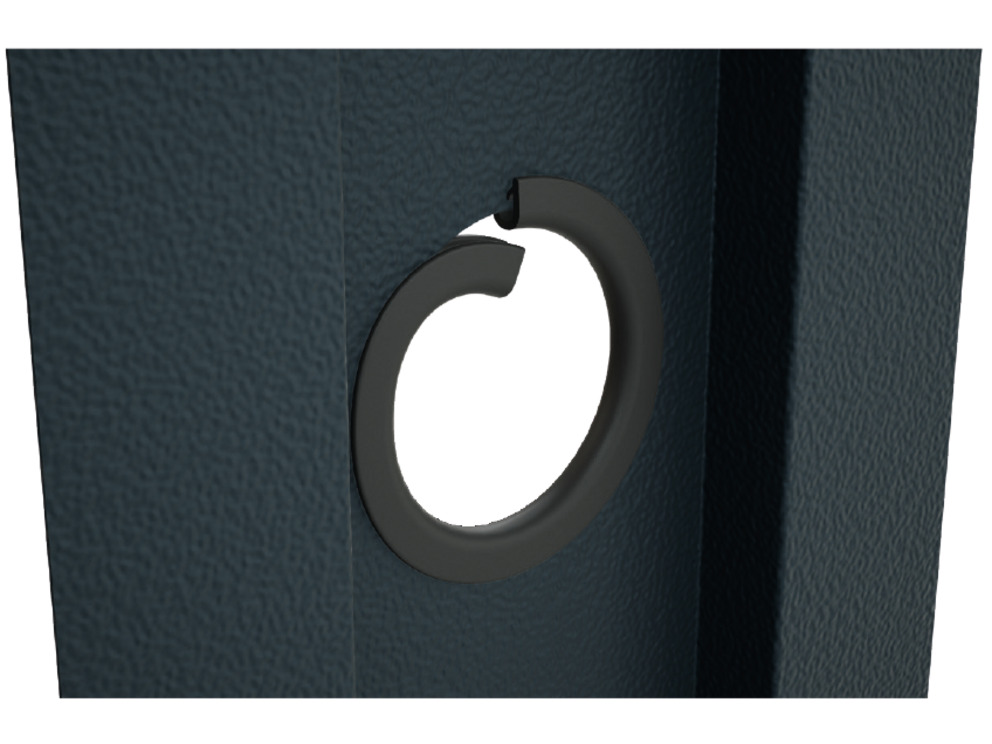

Chránič hrán dodaný spoločne s integrovaným solárnym panelom osaďte do otvoru v káblovom kanáli vyvŕtanom pomocou korunkového vrtáka. Chráni káble pred poškodením na nechránenej hrane plechu. Osadením chrániča hrán zabezpečíte bezpečné uloženie káblov a zabránite ich poškodeniu pri pohyboch alebo vibráciách.
Z dĺžky dodaného chrániča hrán vyplýva priemer otvoru 50 mm.

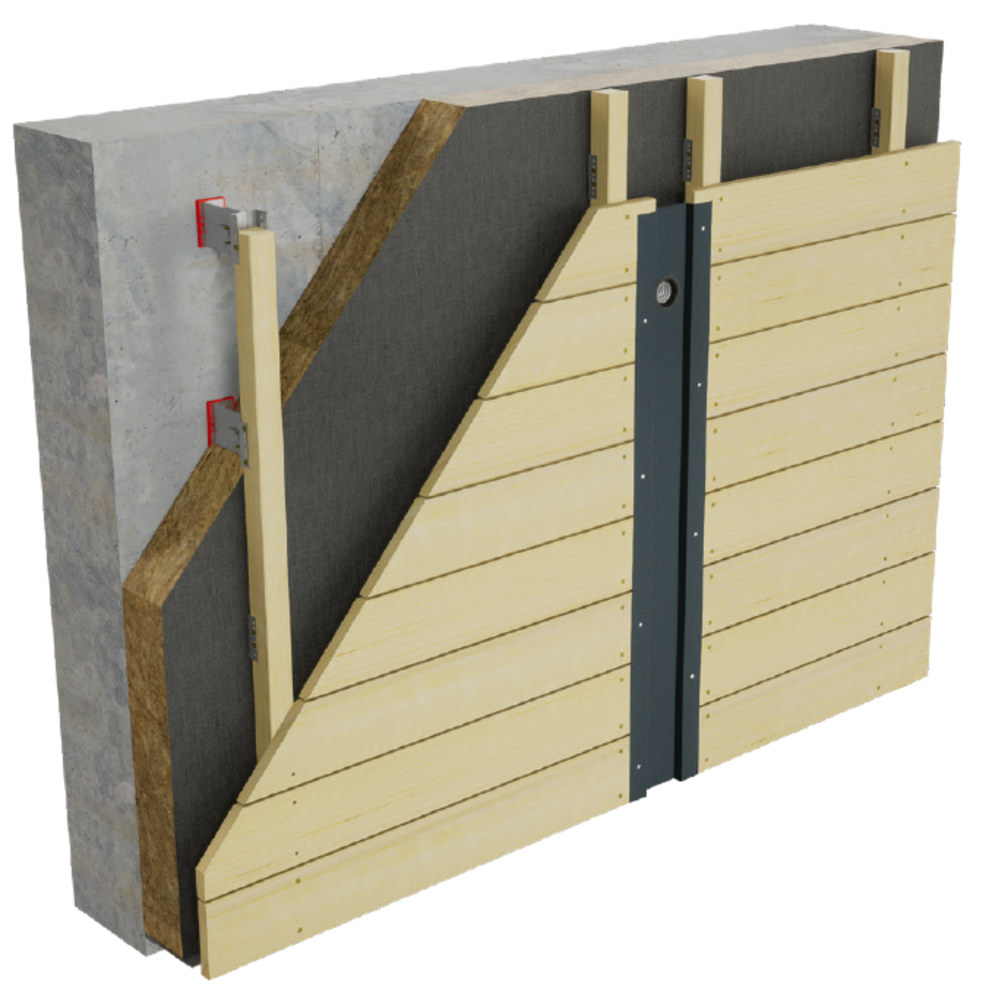

Montáž prefabrikovaného káblového kanála do dreveného debnenia. Je dôležité, aby bol prechod cez stenu umiestnený vycentrovane za otvorom káblového kanála.

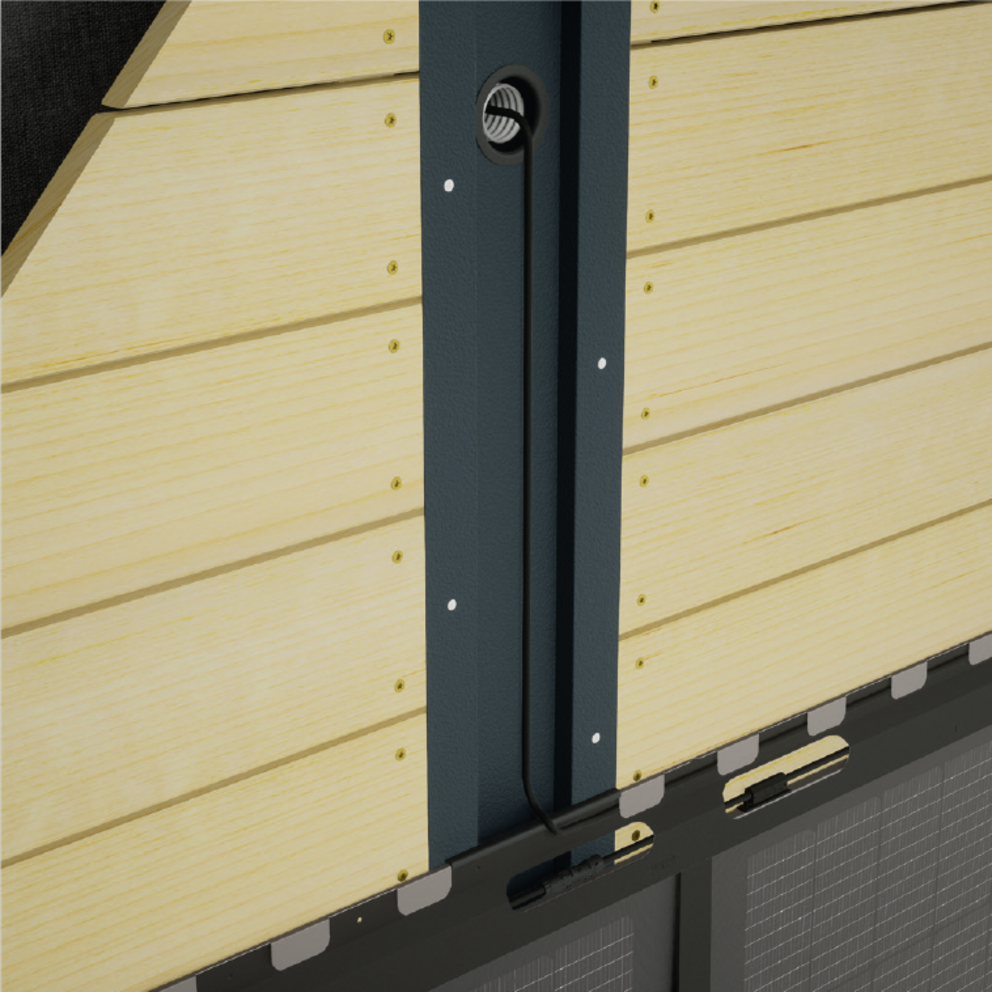

Vloženie prívodného vetveného rozvodu do káblového kanála

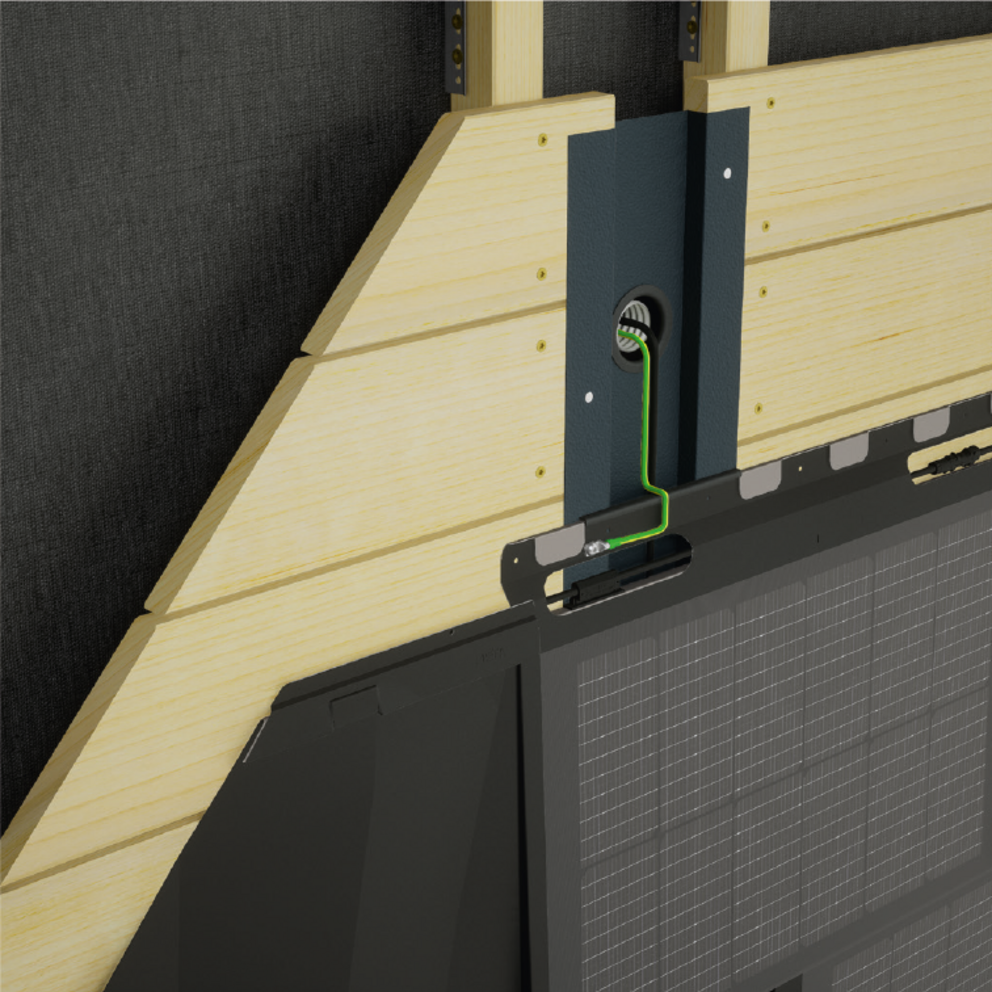

Vloženie odvádzacieho vetveného rozvodu a montáž vedenia na vyrovnanie potenciálu na integrovanom solárnom paneli pomocou dodaného upevnenia
