Solár Integrovaný solárny panel Integrovaný solárny panel a pokládka Montáž PREFA integrovaného solárneho panela 

Montáž integrovaných solárnych panelov PREFA

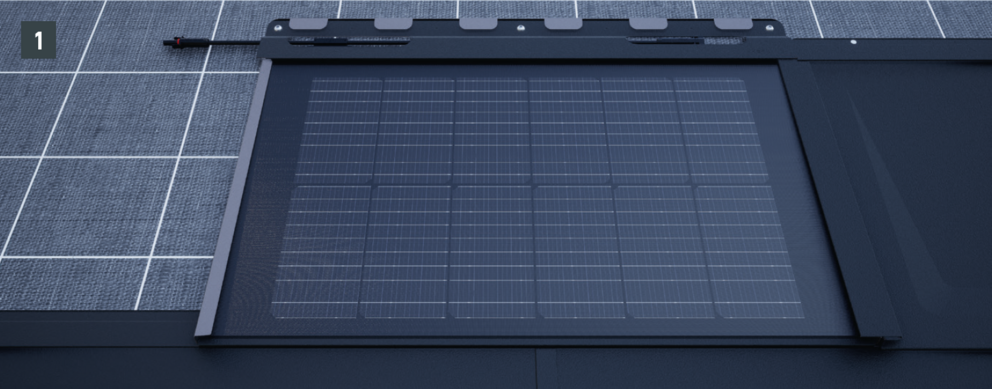

  • Umiestnenie prvého integrovaného solárneho panela na predmontovanej strešnej krytine PREFA (obrázok 1)

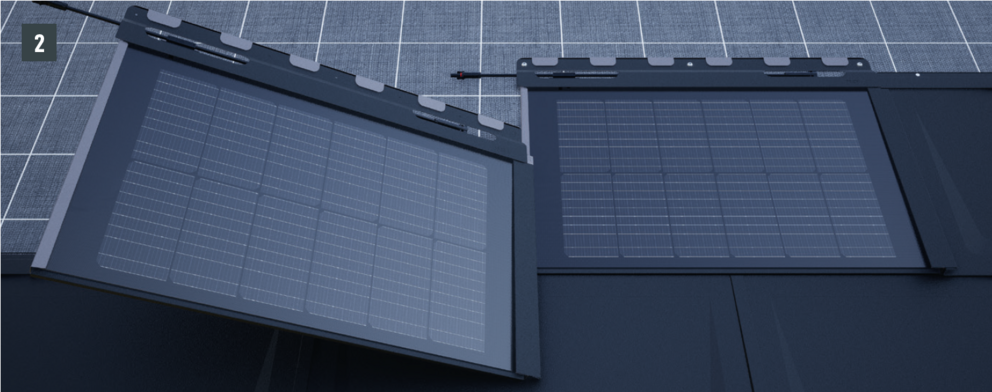

  • Šikmé zavesenie nasledujúceho integrovaného solárneho panela v spodnej tretine kónickej drážky predchádzajúcej falcovanej škridly (obrázok 2)

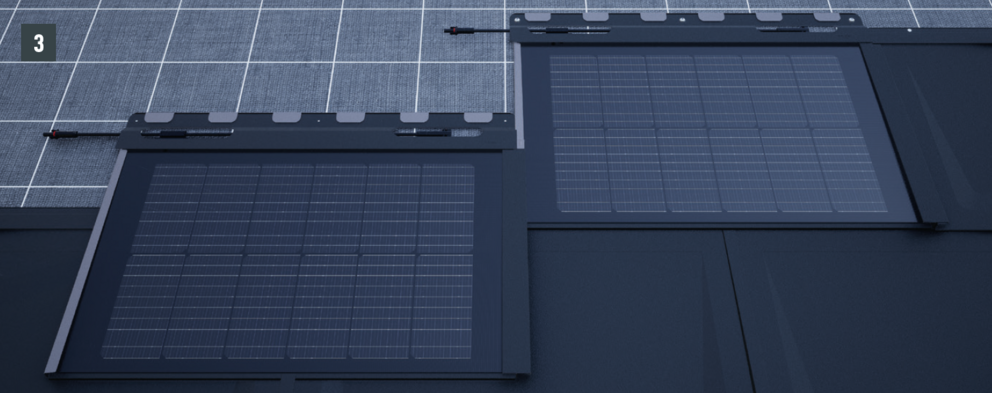

  • Opatrné posunutie panela nahor, aby sa nepoškodil pripojovací kábel druhého panela (obrázok 3)

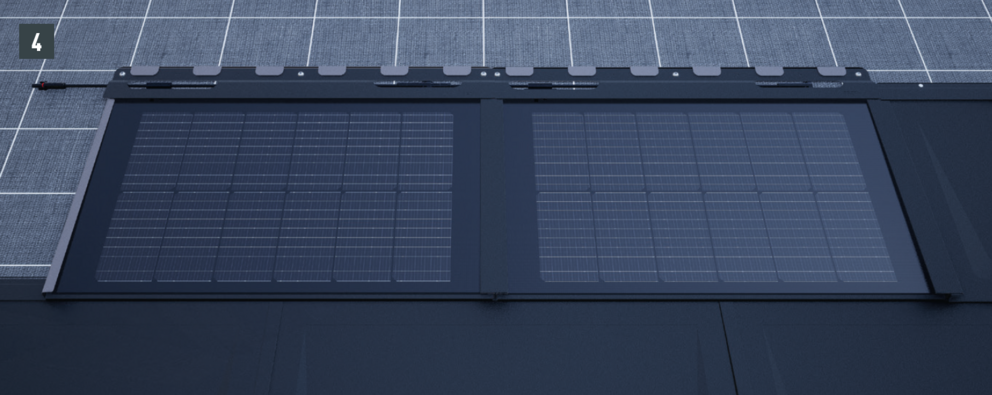

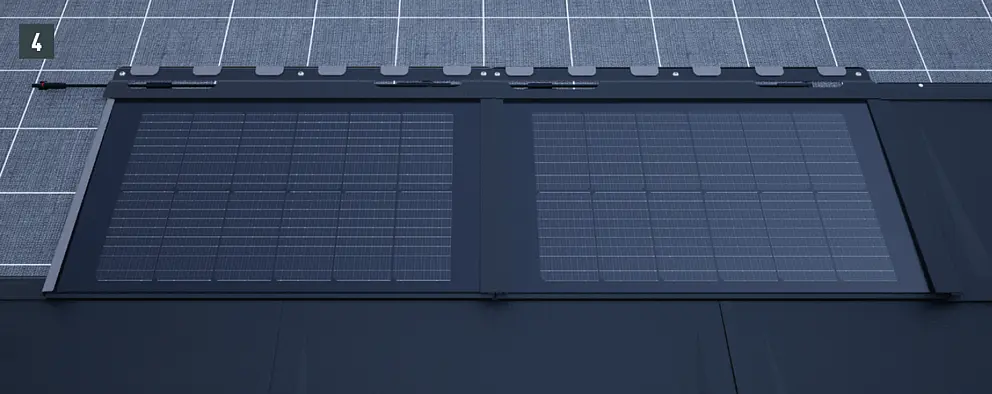

  • Po hotovej montáži panela sa uskutoční zapájanie. (obrázok 4)

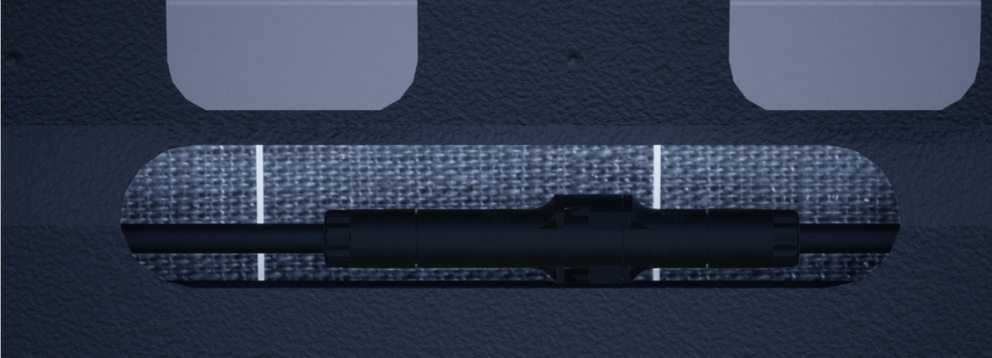

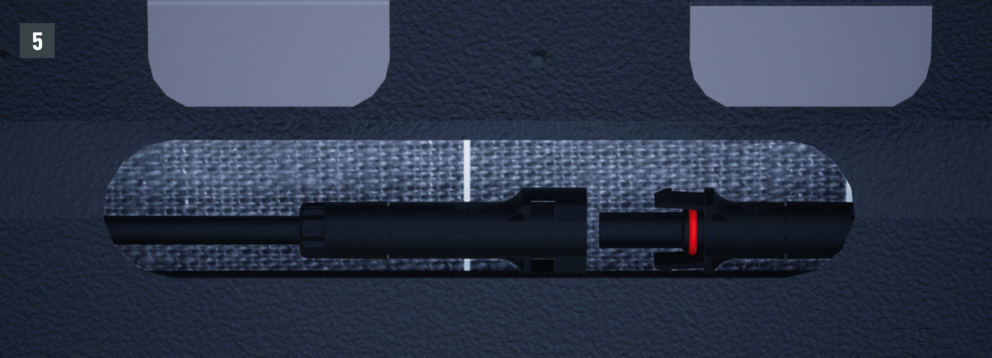

  • Pri spájaní konektorov ich opatrne zasúvajte, kým sa úplne nezatvoria a pružina sa nezaistí. (obr. 5)

Prídavný panel

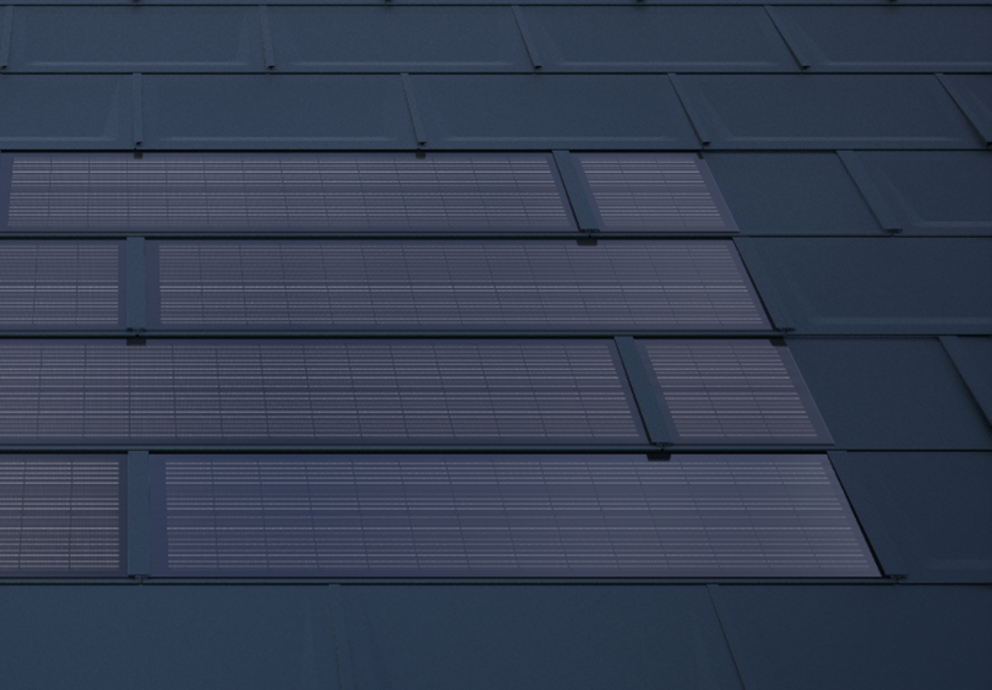

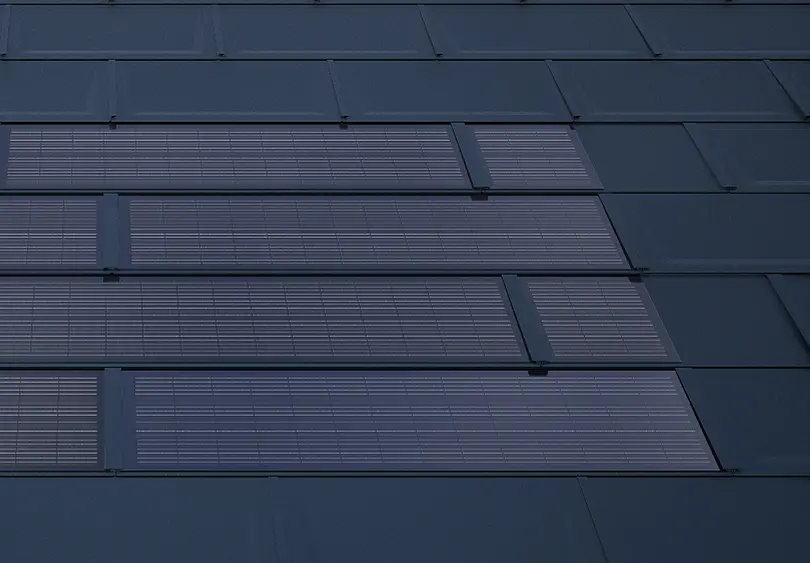

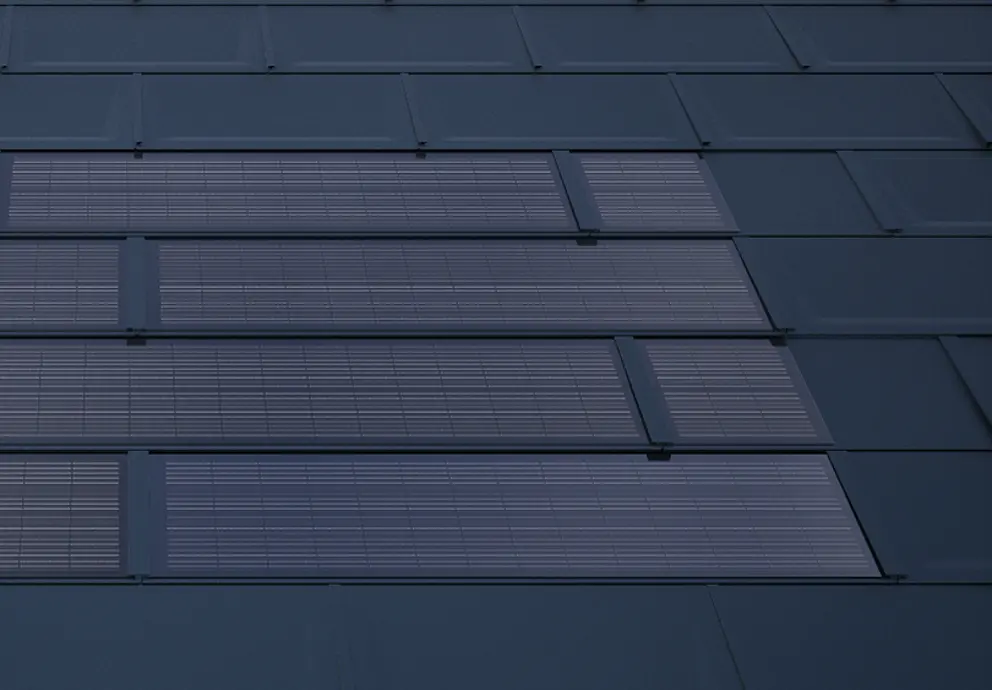

Na vytvorenie lícovaného zakončenia na boku plochy integrovaných solárnych panelov môžete použiť prídavné panely. Sú prispôsobené pre integrovaný solárny panel PREFA a slúžia výlučne na vizuálne doplnenie funkčnej generátorovej plochy, teda negenerujú žiadny elektrický výkon. Montujú sa rovnako ako integrované solárne panely a do krytinovej konštrukcie sa pripájajú bezstykovo bez ovplyvnenia elektrickej funkcie solárneho generátora.

Káblový zväzok a spojovacie vedenie

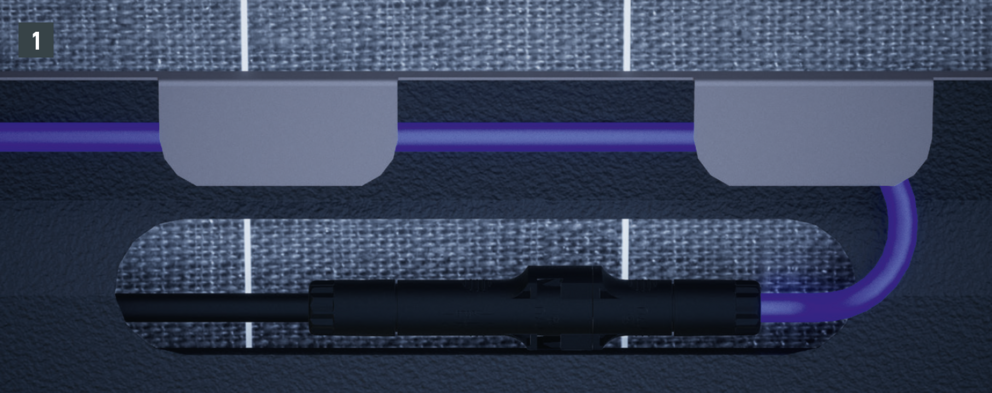

  • Detailný pohľad na spájanie prívodného kábla (–), resp. spojovacieho kábla (vloženie kábla do káblových vedení určených na tento účel)
    (Obrázok 1)

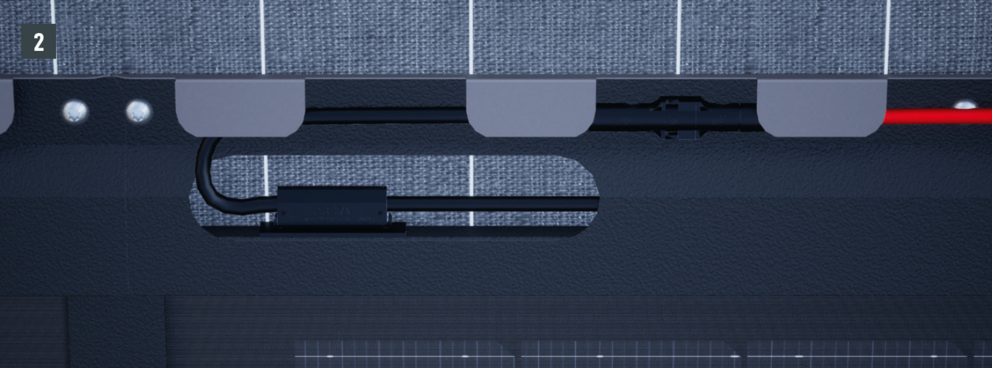

  • Detailný pohľad na spájanie odvádzacieho kábla (+), resp. pripojovacieho kábla (vloženie kábla do káblových vedení určených na tento účel)
    (obrázok 2)).

Upozornenie

Bežne čierne káble sú pre lepšie pochopenie zobrazené farebne.

Minimálny polomer ohybu kábla je 25 mm a nesmie byť menší.

Ochrana hrán

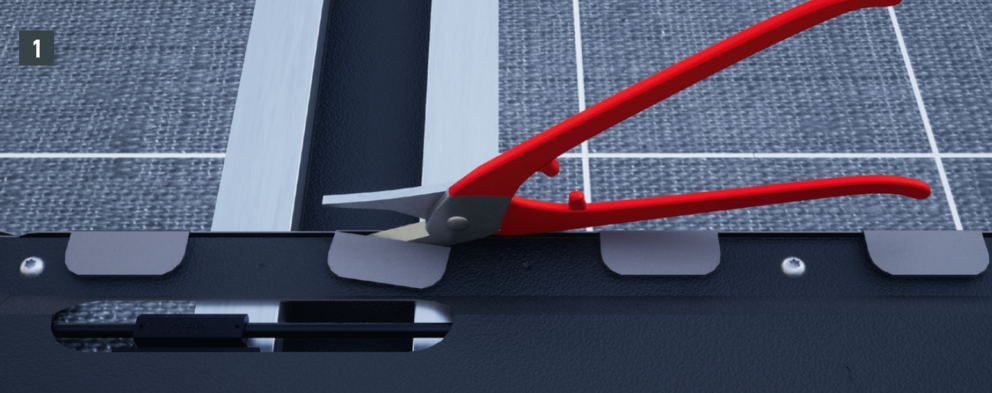

  • Uvoľnite káblové vedenie nad káblovým kanálom (obr. 1)

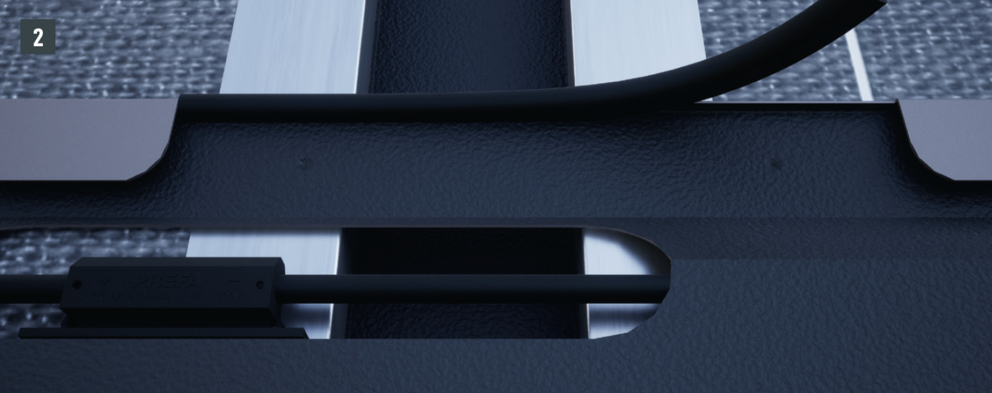

  • V oblasti káblového kanála použite dodanú ochranu hrán (obr. 2)

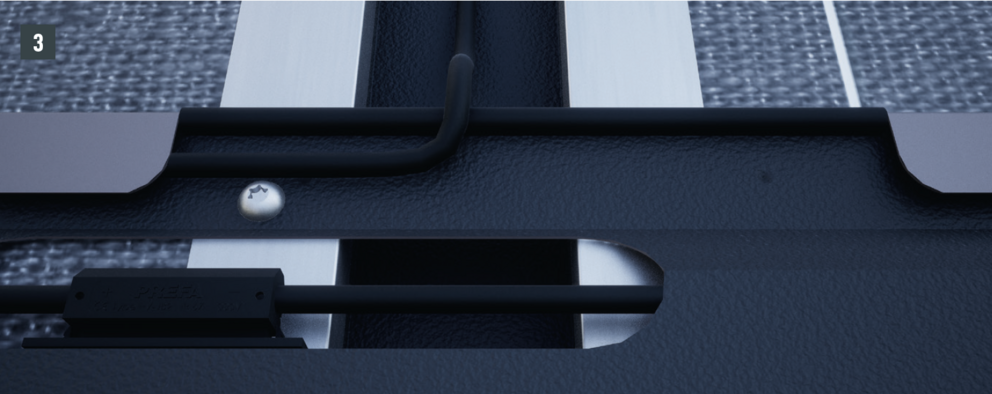

  • Spojovacie káble a káble sú vedené do káblového kanála cez ochranu hrán. (Obr. 3)

Solárny generátor je dokončený, keď sú všetky integrované solárne panely prepojené a prívod a odvod každej jednotlivej vetvy sú zavedené izolovaným koncom do vnútra budovy.

Označte zodpovedajúce páry vedení zväzku správnym číslom zväzku, aby ste umožnili jednoznačné priradenie odborným elektroinštalatérom.

Voľné konce káblov bezpodmienečne zabezpečte voči neúmyselnému poškodeniu a vlhkosti. Konce káblov neklaďte do vody a namontujte dodané krytky. Odovzdajte GAK elektrotechnickej spoločnosti alebo majiteľovi.

Tu sa začína práca dodávateľa elektroinštalácie.

Späť Ďalej

Poznámka

Je možné stiahnuť iba obsah z jednej kategórie produktov. Ak potrebujete obsah z viacerých kategórií, vytvorte prosím pre každú oblasť produktov samostatné stiahnutie.
