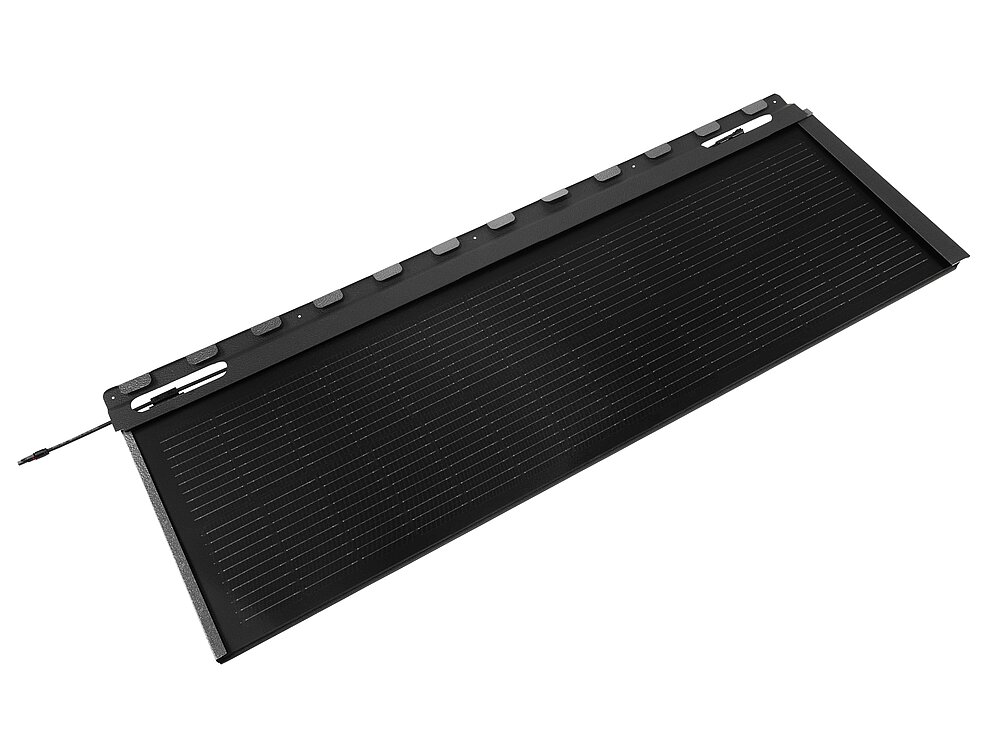

Obrázok ukazuje veľký PREFA integrovaný solárny panel v čiernej farbe.

Výkon	100 Wp
Potreba miesta na kWp	5,88 m²
Rozmery	1 400 × 420 mm (1,7 ks/m²)
Hmotnosť	7,4 kg (12,6 kg/m²)
Typ článku	mono; half-cut
Sklon strechy	od 17° (31 %)
Použitie	Zaťaženie snehom podľa skúšobného podkladu SPF pre sklony strechy 0° – 60° 11 kN/m². Pre objekty s vyššou snehovou záťažou alebo s nadmorskou výškou nad 2000 m sa obráťte na vašu kontaktnú osobu spoločnosti PREFA.
Materiál	0,7 mm hliník s povrchovou úpravou, lakovanie coil-coating
Podkonštrukcia a deliaca vrstva*	Na celoplošné debnenie (min. 24 mm) s bitúmenovou separačnou vrstvou*
Základné upevnenie	priame, s 5 skrutkami na integrovaný solárny panel veľký

* Rešpektujte normy a odborné predpisy príslušnej krajiny.

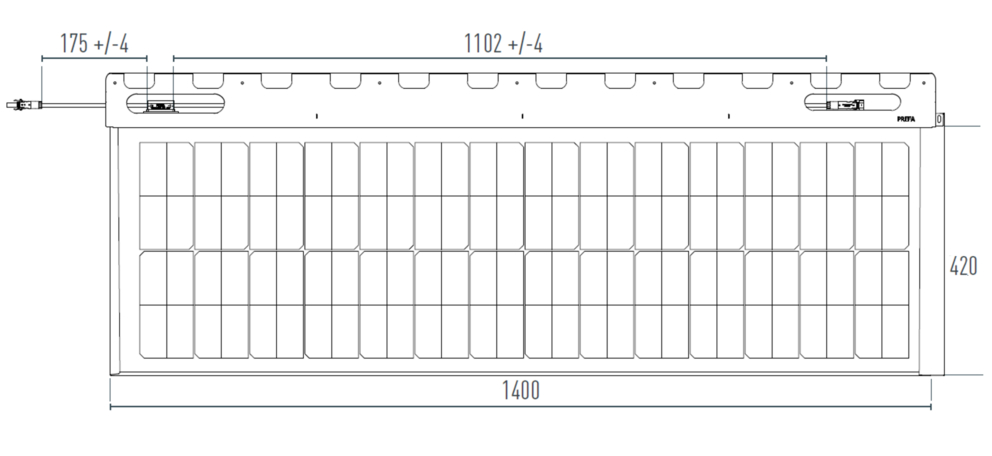

Výkres integrovaný solárny panel veľký

Menovitý výkon P_MPP	100 Wp
Menovité napätie U_MPP	16,38 V
Menovitý prúd I_MPP	6,11 V
Napätie pri chode naprázdno U_OC	19,33 V
Skratový prúd I_SC	6,42 V
Stupeň účinnosti modulu	16,6 %
Tolerancia výkonu	+/- 5 %

* STC (štandardné podmienky testu): Intenzita ožiarenia 1 000 W/m², spektrálne rozdelenie AM 1,5 | teplota 25±2 °C, podľa EN 60904-3

Články	18 vysokoefektívnych solárnych článkov Halfcut
Typ článku	mono PERC, 10 prípojníc
Rozmery článku	182 × 91 mm
Počet obtokových diód	1
Špecifikácia skla	ESG sklo 3,2 mm, prizmované
Rozmery solárneho panela	1 400 × 420 mm v krycej ploche
Hmotnosť solárneho panela	7,4 kg (12,6 kg/m²)
Trieda ochrany	II
Pripojovacia zásuvka	1 obtoková dióda; IP65, v zhode s IEC 62790
Max. systémové napätie/max. spätný prúd	1.000 V/12 A
Modulová prípojka	4,0 mm² solárny kábel
Konektor	NIU Power A4 Mini
Pôvod	Vyrobené v Rakúsku
Požiarna bezpečnosť IEC, typ	Trieda C-s2, d0
Zaťaženie snehom	0° – 60° max. 11 kN/m²

Koeficient napätia V_OC	-0,3 %/K
Koeficient prúdu I_SC	0,06 %/K
Výkonový koeficient P_MAX.	-0,39 %/K
Teplota okolia	-40 … +85°

Certifikácie	ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016, IEC 61730
Záruka výkonu pre P_MAX.	Min. 95 % v prvom roku, potom max. zníženie o 0,7 % ročne až do 25 rokov

Požiarna odolnosť (podľa EN 13501-1)	C – s2, d0
Správanie pri zaťažení ohňom zvonka (podľa EN 13501-5)	B_ROOF (t1)
