Montážna príručka
Montážna príručka
Vyberte si jednu alebo viacero kapitol na stiahnutie.
Obsah
Odvodňovacie systémy Spracovanie a montáž Štvorcový zvod

Štvorcový zvod

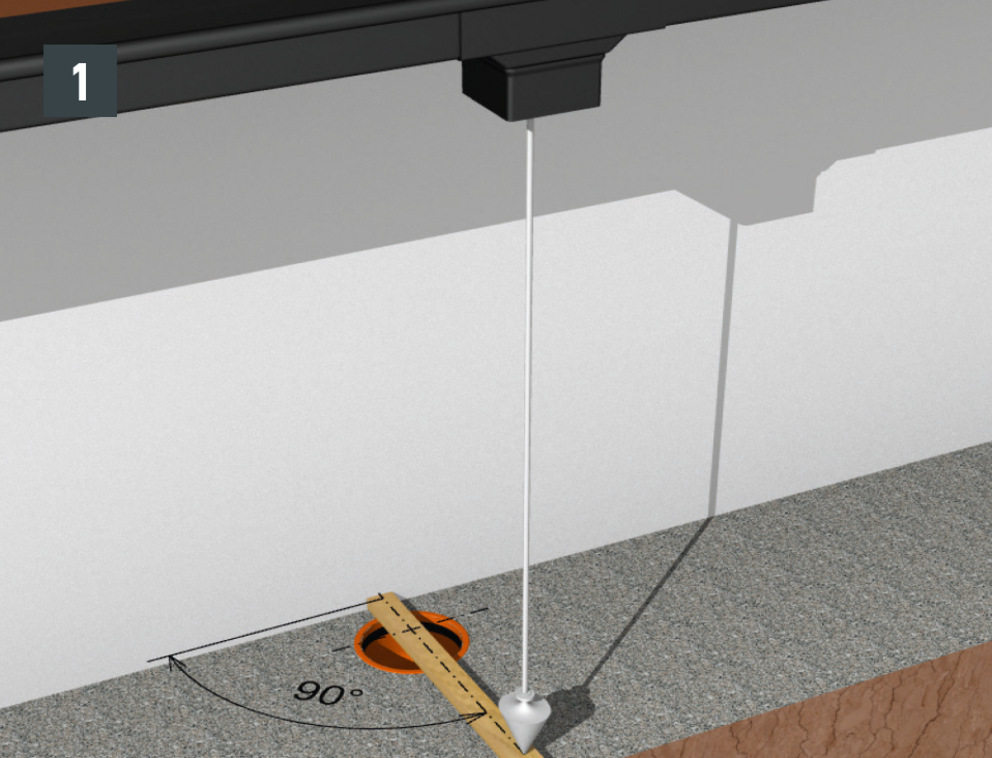

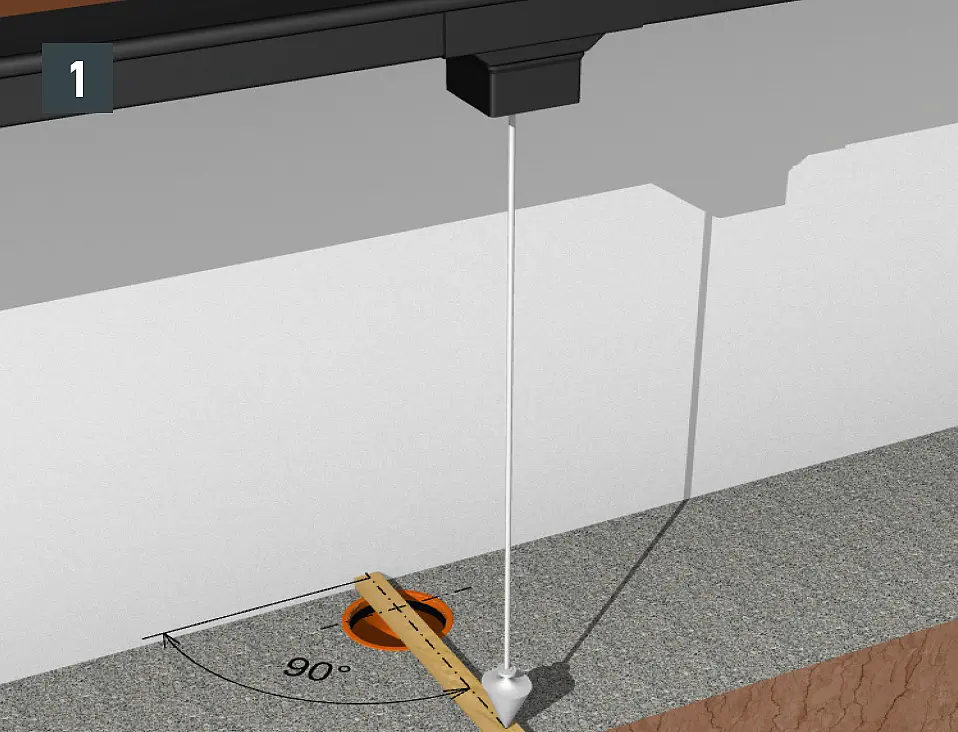

  • Hranatý žľabový kotlík umiestnite zvisle nad kanalizačnú prípojku (obr. 1).

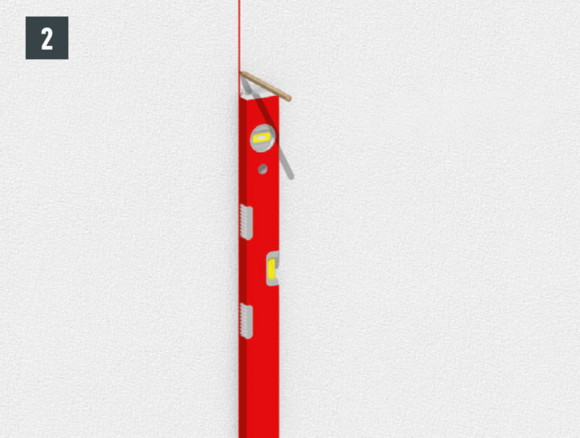

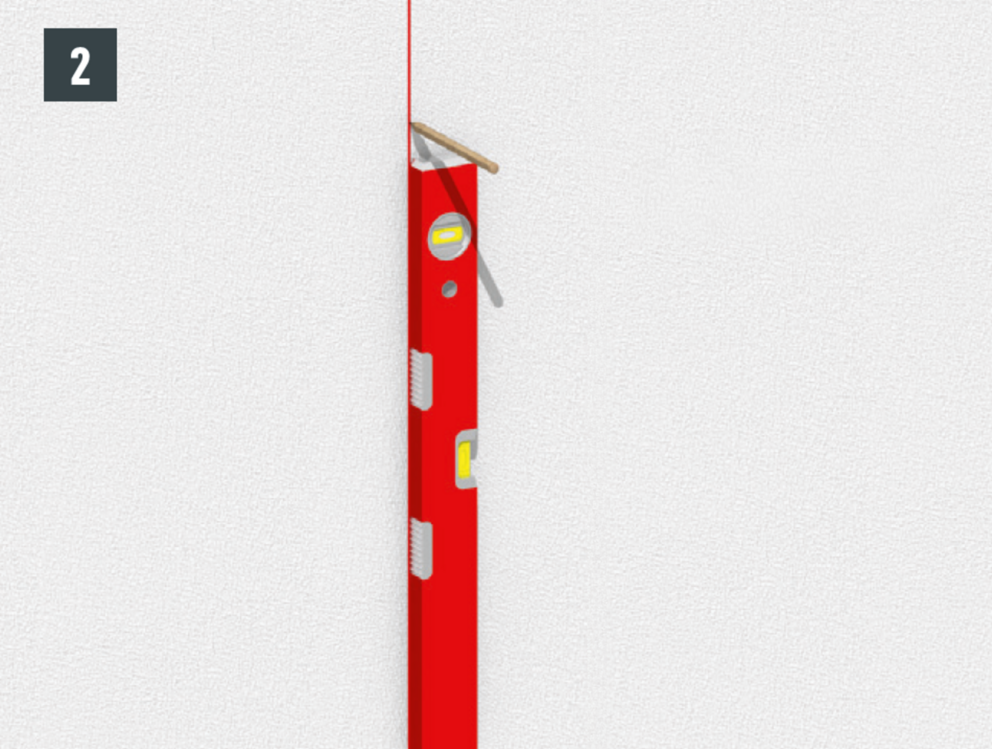

  • Montážne svorky primontujte v jednej línii. Každá zvodová rúra musí byť kotvená minimálne 2 svorkami. Vzájomná vzdialenosť montážnych svoriek nesmie byť väčšia ako 2 m (obr. 2). (Národné normy a odborné predpisy môžu pripúšťa väčšie vzdialenosti. Vzhľadom na dĺžku štvorcových zvodov PREFA 3 m sa ako praktická osvedčila max. vzdialenosť 2 m.)

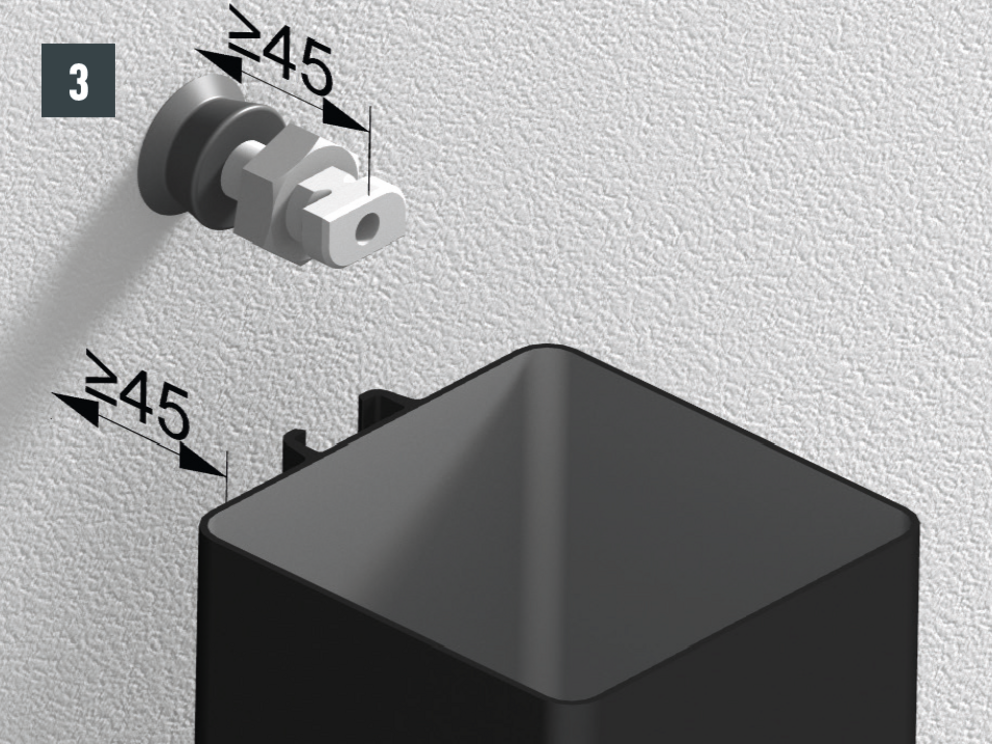

  • Medzi stenou a štvorcovým zvodom dodržte vzdialenosť min. 45 mm(obr. 3).

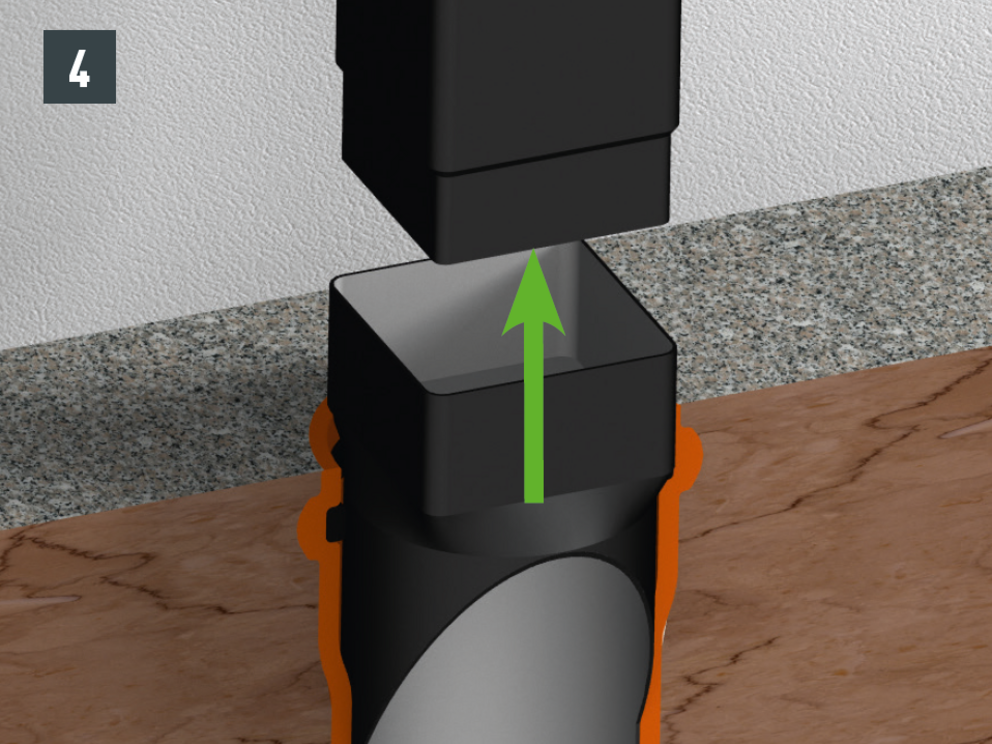

  • Prechodku štvorcového zvodu zasuňte celkom nadol do kanalizačnej rúry a namontujte štvorcový zvod. Prechodku štvorcového zvodu nakoniec posuňte nahor a zafixujte ju na štvorcovom zvode PREFA (obr. 4).

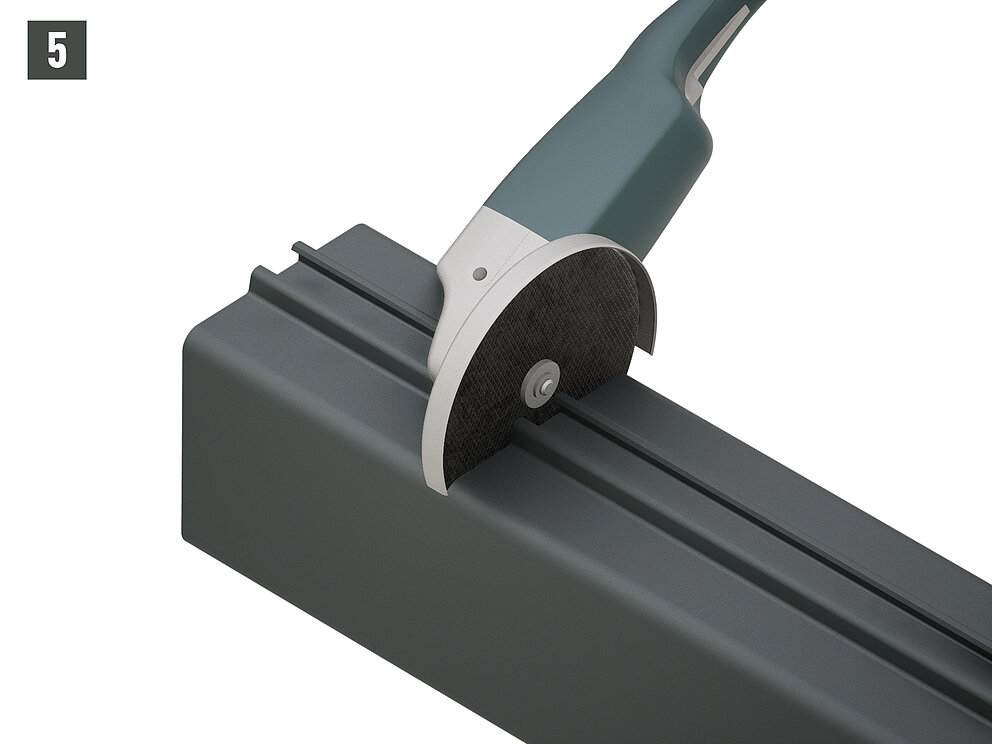

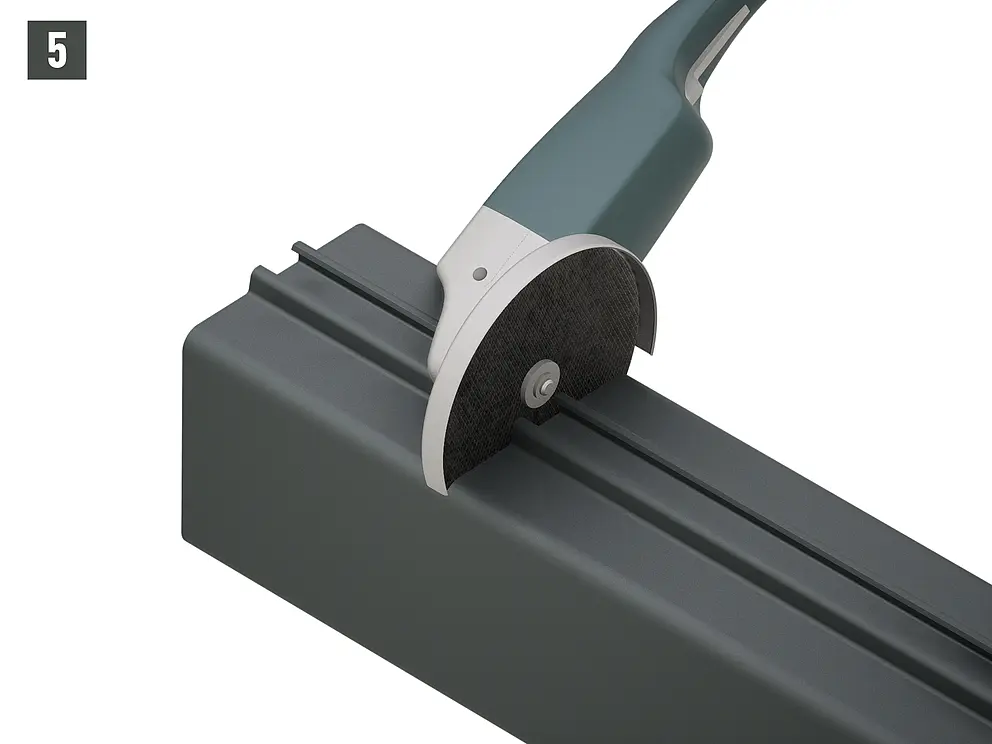

  • Štvorcový zvod skracujte vždy na strane BEZ zúženého konca (obr. 5). Ak odrežete zúžený koniec, nebude možné spojenie rúr vzájomným zasunutím.
  • Pri montáži v stenovom otvore alebo štrbine dotiahnite montážne svorky zhora.

Upozornenie

Štvorcový zvod je k dispozícii v rôznych dĺžkach. Už pri objednávaní venujte pozornosť správnej dĺžke, aby ste umožnili optimalizovanú prácu pri rezaní.
