Pri plánovaní nástrešných žľabov treba myslieť na to, aby boli na úrovni strešnej krytiny nad podstreším/poistnou hydroizoláciou nachádzajúcimi sa pod ňou, resp. nad prevetrávacou vrstvou.

Nástrešné plechy treba projektovať a realizovať v šírke pásov do 500 mm v dieloch s dĺžkou do 3 m, v šírke pásov do 800 mm v dieloch s dĺžkou do 1 m. Pre pásy so šírkou viac ako 800 mm platia ustanovenia pre falcované strešné krytiny.

Nástrešný plech musí presahovať min. 15 cm za dosadajúcu oblasť nástrešného žľabu a mal by mať šírku min. 400 mm.

Ak je sklon strechy menší ako 25°, musí byť spätný ohyb nástrešných plechov na strane strechy min. 15 mm.

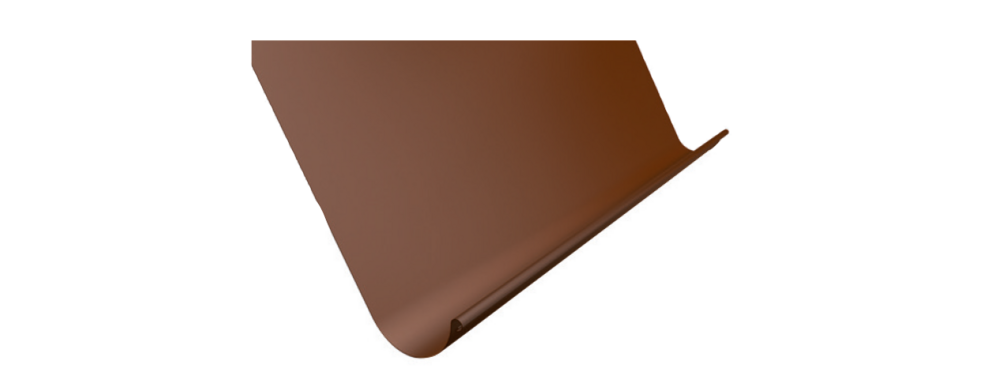

Nástrešný žľab PREFA treba projektovať vo všeobecnosti s minimálnym spádom 3 mm/m. V osobitných prípadoch možno však nástrešný žľab PREFA projektovať aj bez spádu.

Upozornenie

Pri zmenšenom spáde treba počítať s vyššou náročnosťou čistenia, resp. údržby.

Treba dbať na to, aby spätný ohyb na strane strechy bol o 10 mm vyšší ako je predná strana nástrešného žľabu. Z toho pre nástrešný žľab PREFA vyplýva minimálny sklon strechy 20° (pozri obrázok dole).

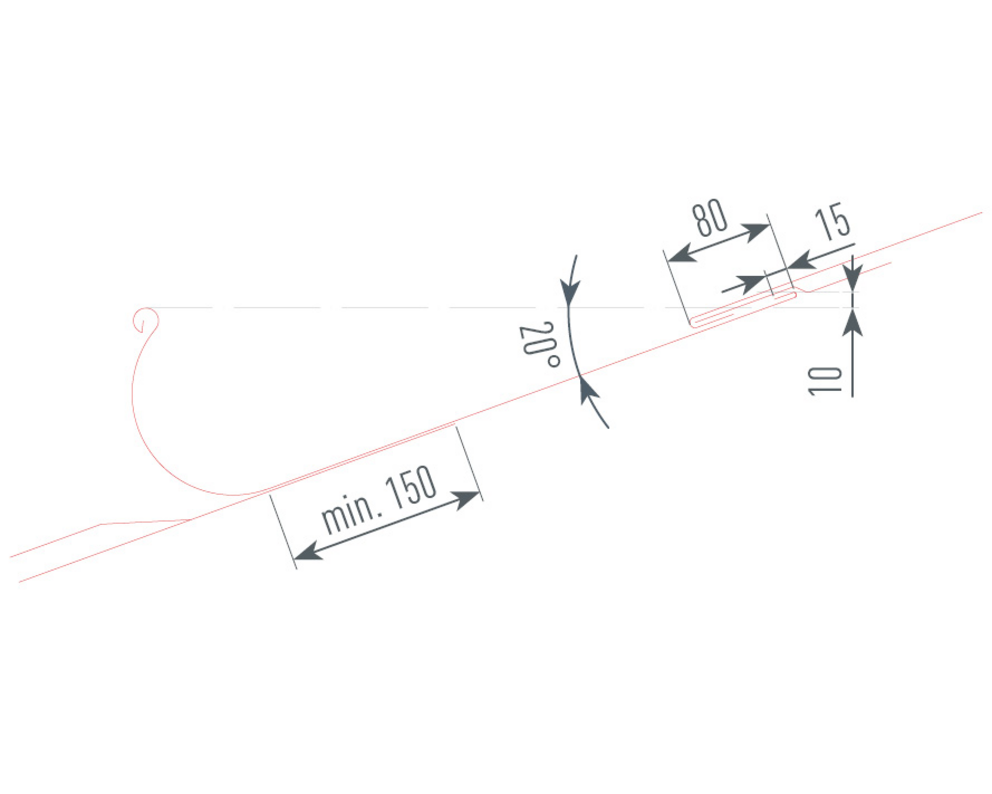

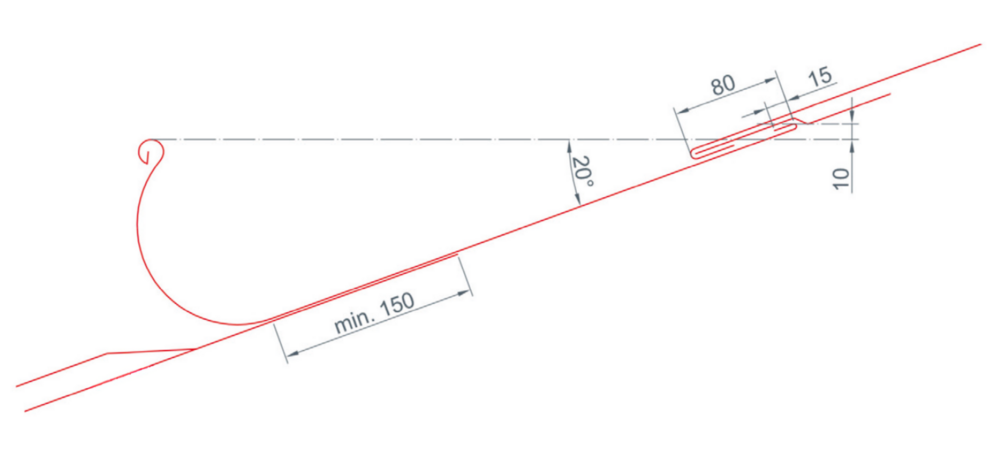

Minimálny sklon strechy pri nástrešnom žľabe PREFA

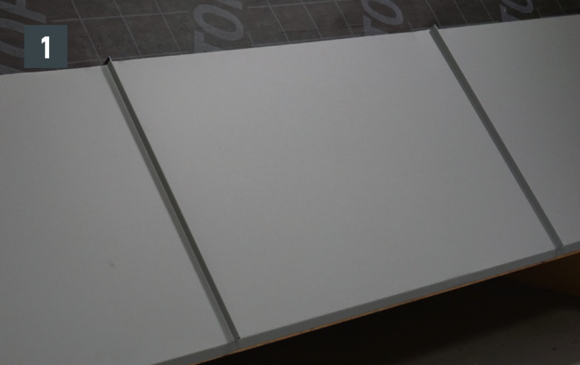

Nástrešné oplechovanie namontujte v zmysle platných noriem a odborných smerníc (obr. 1).

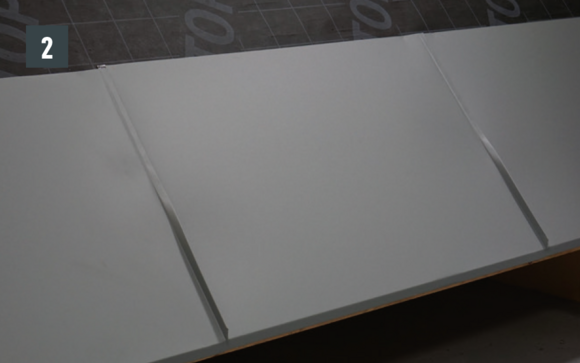

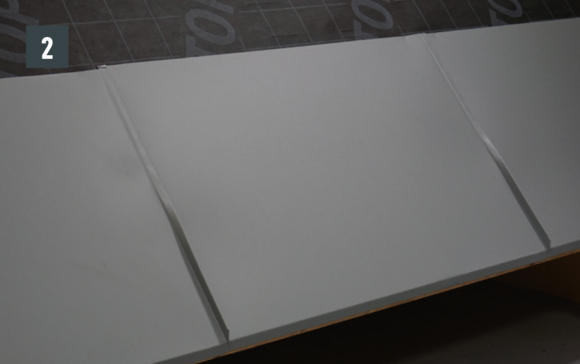

Falce preložte na hornej strane smerom von (obr. 2).

Upozornenie

Falce preložte tak ďaleko, aby nástrešný žľab ležal min. na 15 cm na nástrešnom oplechovaní. Zohľadnite spád.

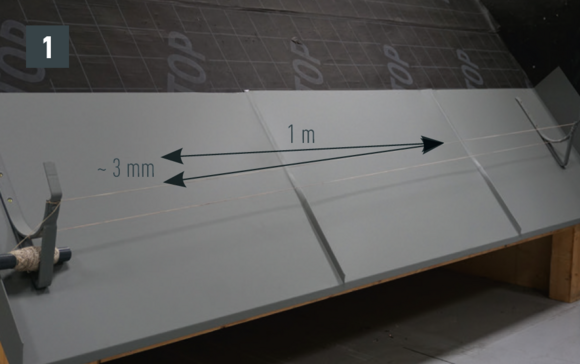

Pripevnite najvyššie a najnižšie háky nástrešného žľabu. Háky nástrešných žľabov pripevnite zvyčajne na rozstup krokiev (spád cca 3 mm na meter) (obr. 1).

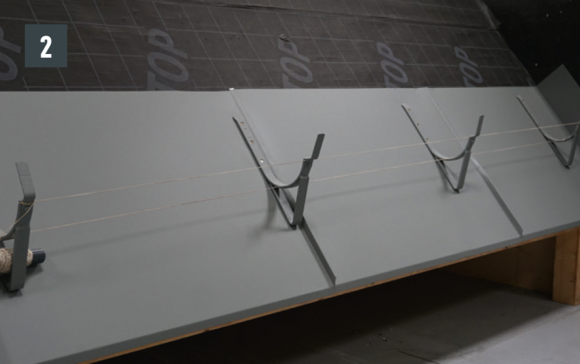

Šnúru napnite v smere toku vody a na prednej strane háku nástrešného žľabu. Háky nástrešných žľabov namontujte podľa šnúry v spáde (obr. 2).

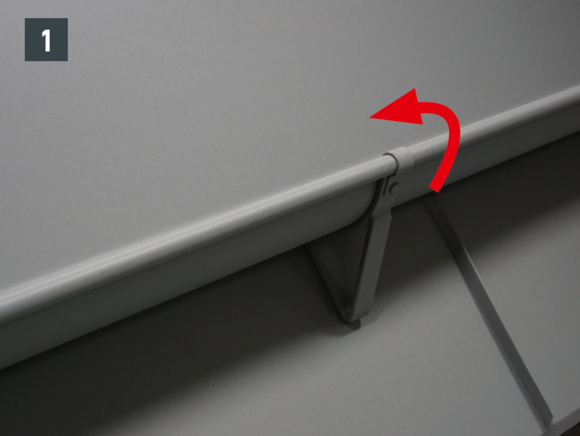

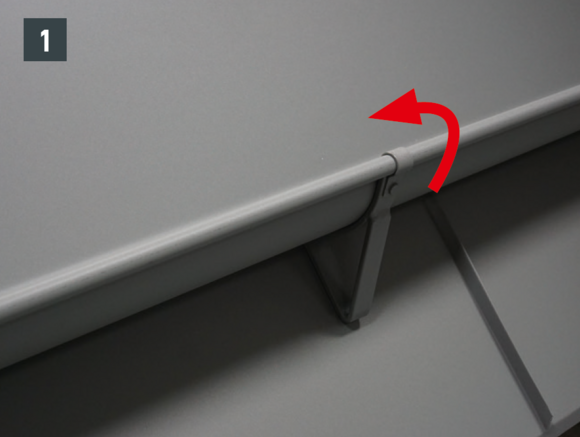

Nástrešný žľab založte a zatvorte príponky hákov nástrešného žľabu. Začnite na najnižšom bode. Prekrytie spojov strešných žľabov treba urobiť v smere spádu (obr. 1).

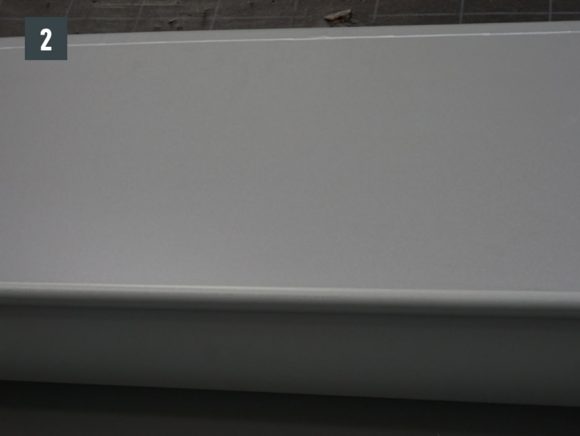

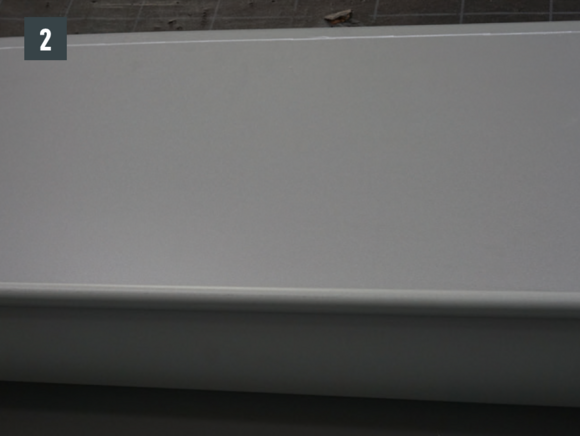

Na hornom konci nástrešný žľab odstrihnite na potrebnú dĺžku (obr. 2).

Pozor!

Treba dbať na to, aby spätný ohyb na strane strechy bol o 10 mm vyšší ako je predná strana nástrešného žľabu.

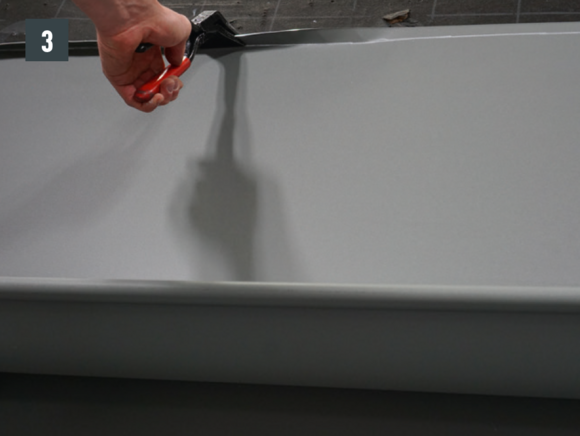

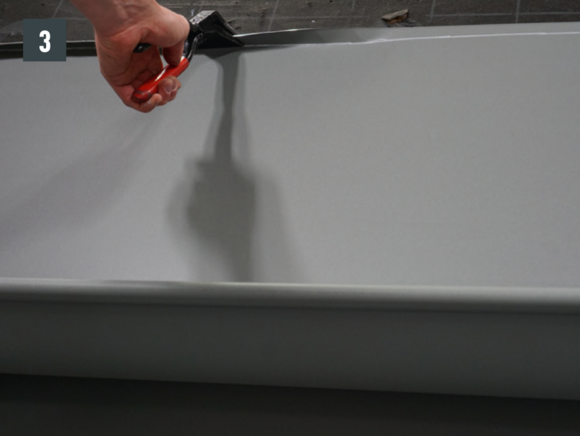

Pripravte a ohnite spätný ohyb (obr. 3).

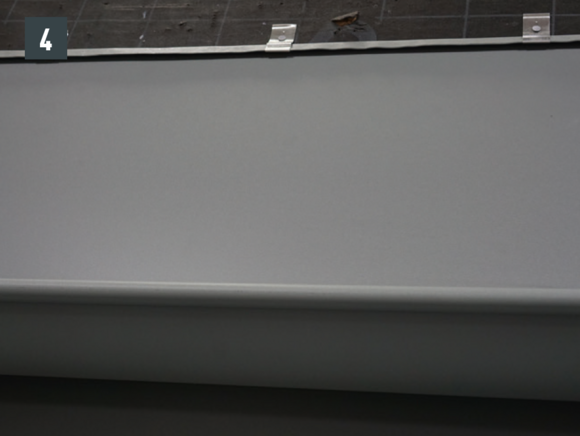

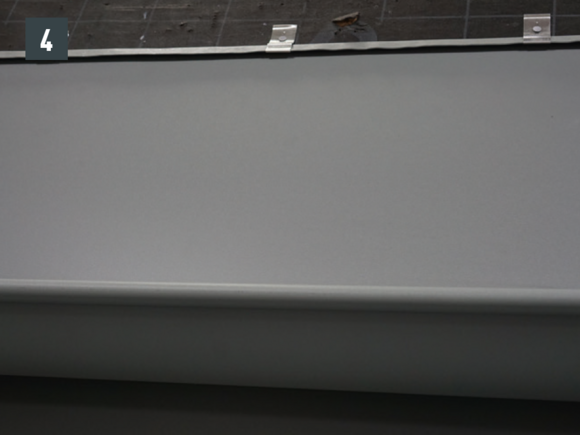

Spätný ohyb zafixujte príponkami (obr. 4).

Výrobok	Spoje
nástrešný žľab	cca 5

Spoje nástrešného žľabu 1 kartušou špeciálneho lepidla

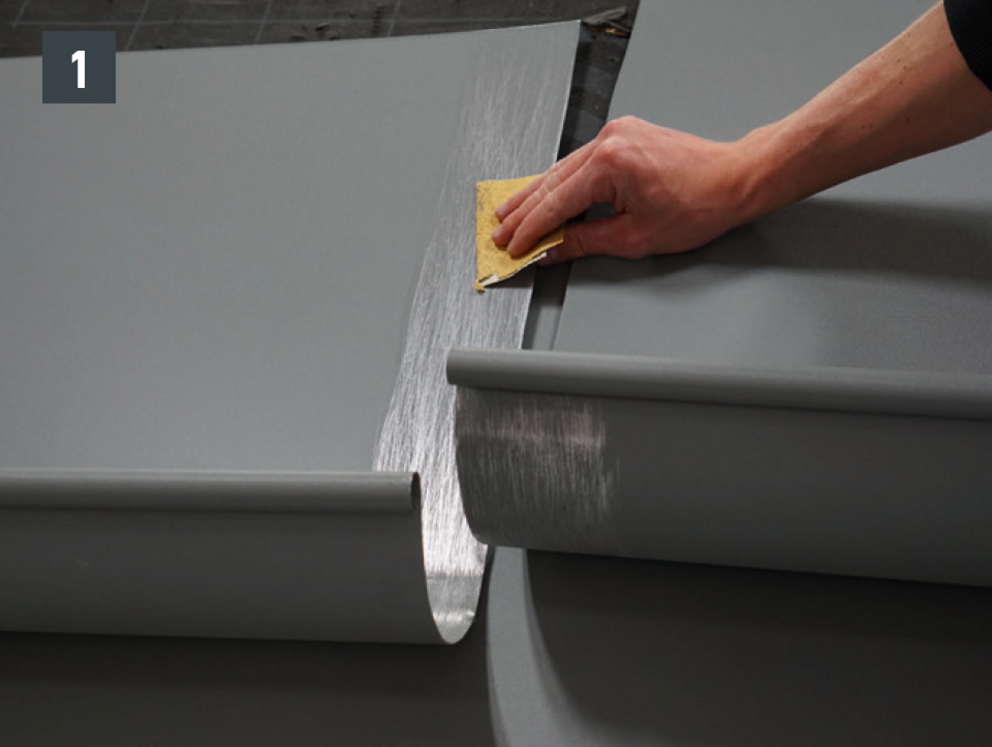

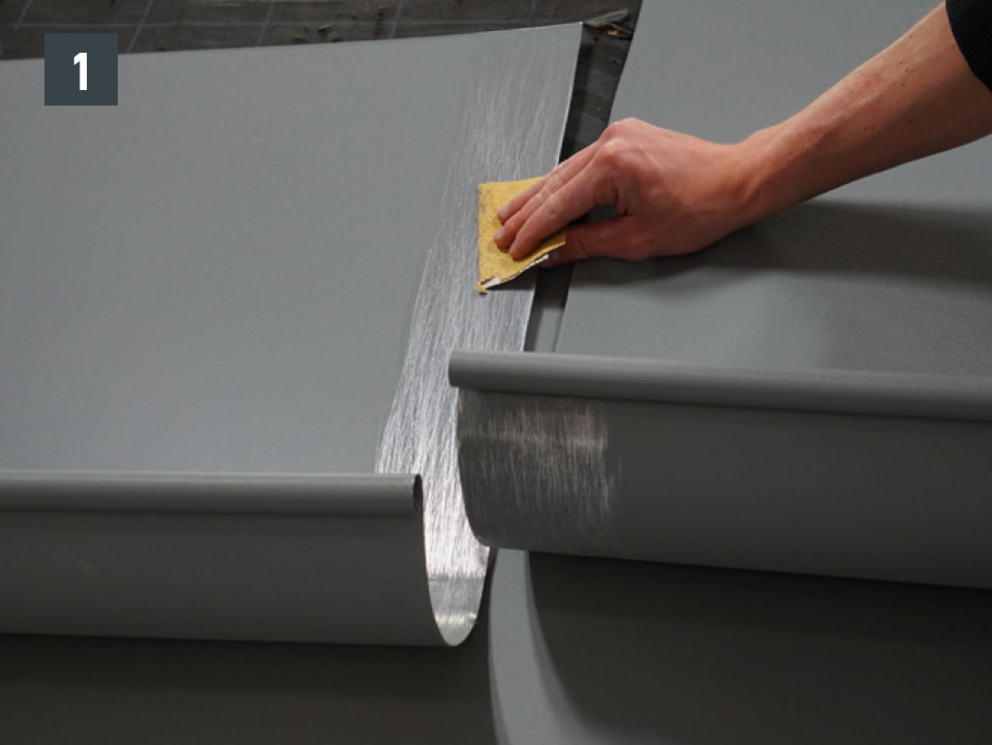

Vyznačte oblasť prekrytia (cca 8 cm) na spodnej, resp. hornej strane nástrešného žľabu a zbrúste ju (obr. 1).

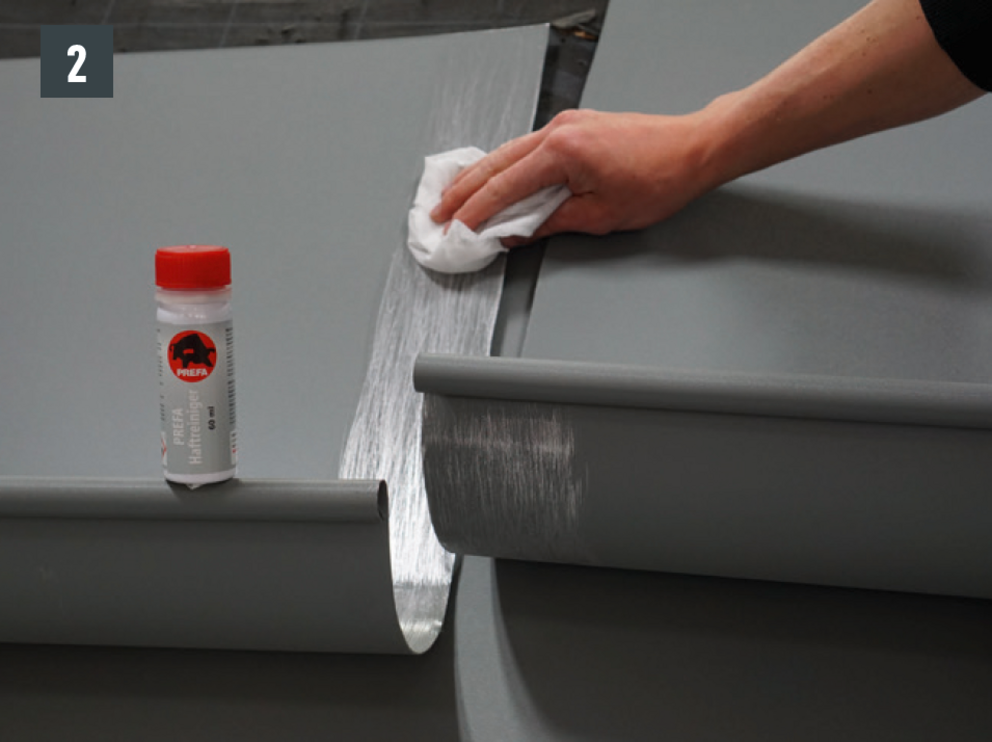

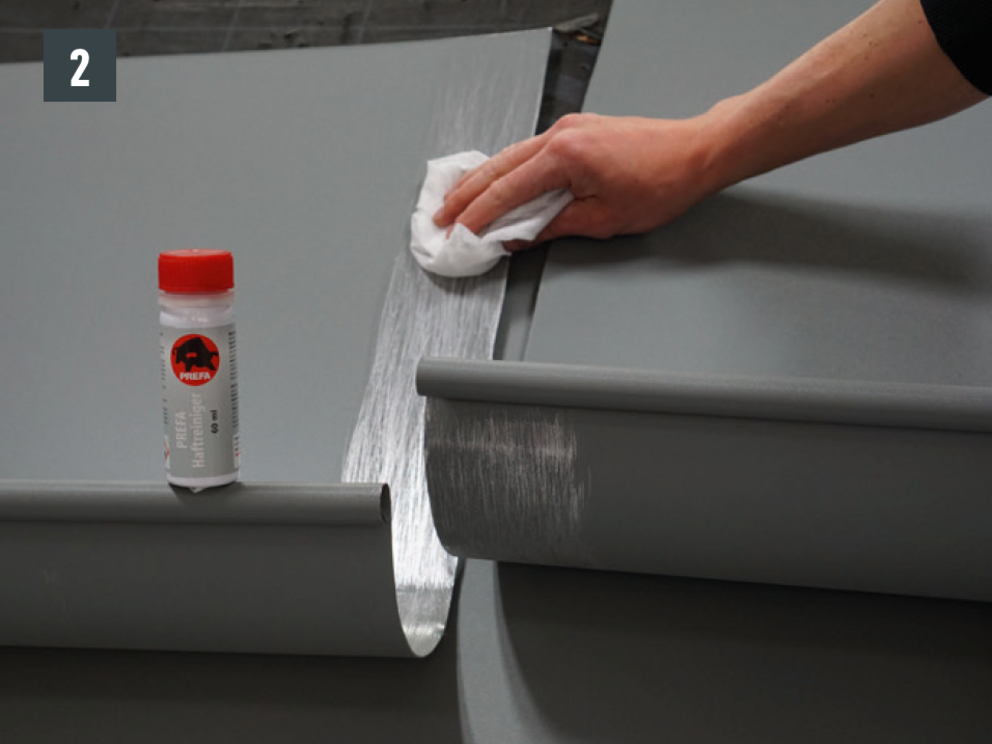

Zbrúsené lepené plochy vyčistite adhéznym čistidlom PREFA. Počkajte 5 minút, kým sa vyparí (obr. 2).

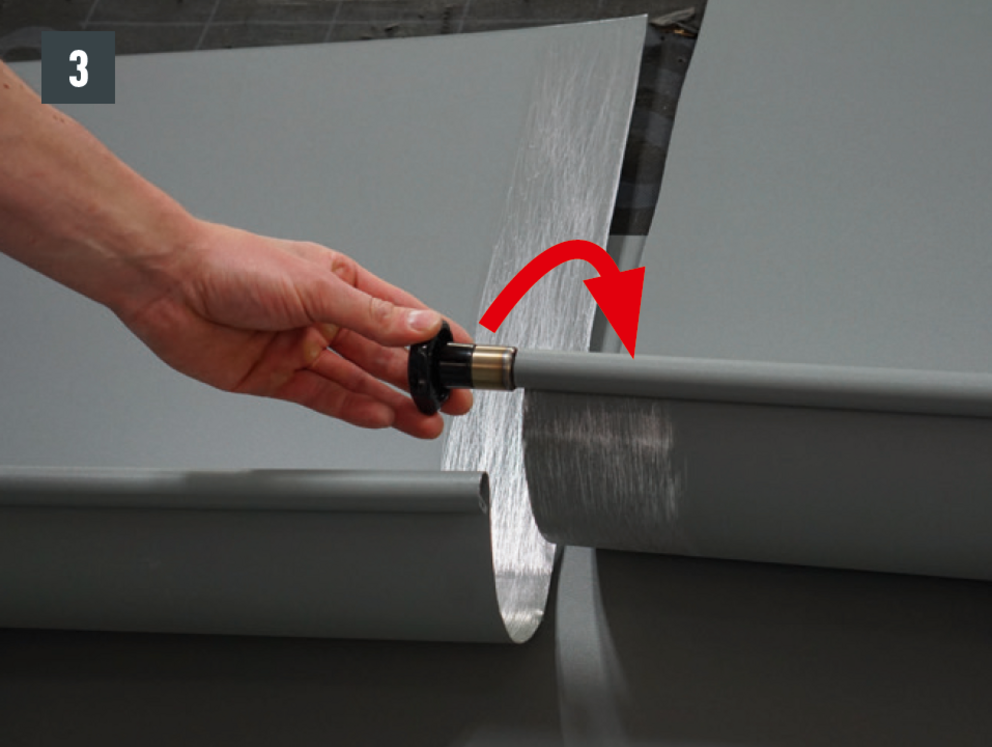

Zatočený návalok nástrešného žľabu otvorte pomocou otvárača návalkov PREFA, aby ste uľahčili neskoršie zasunutie (obr. 3).

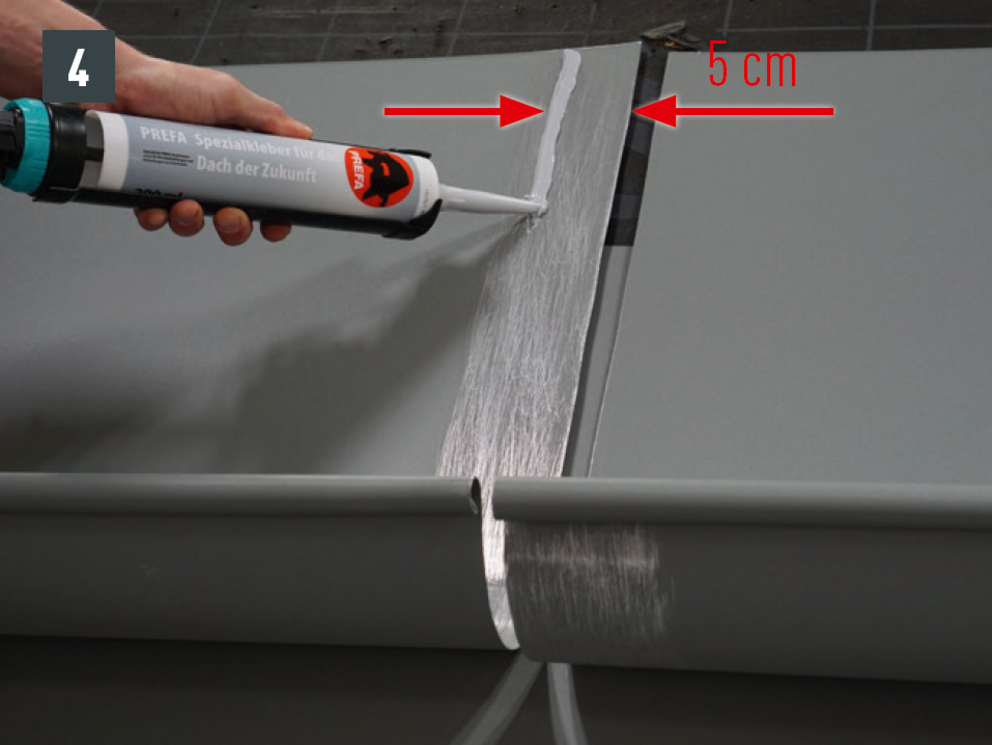

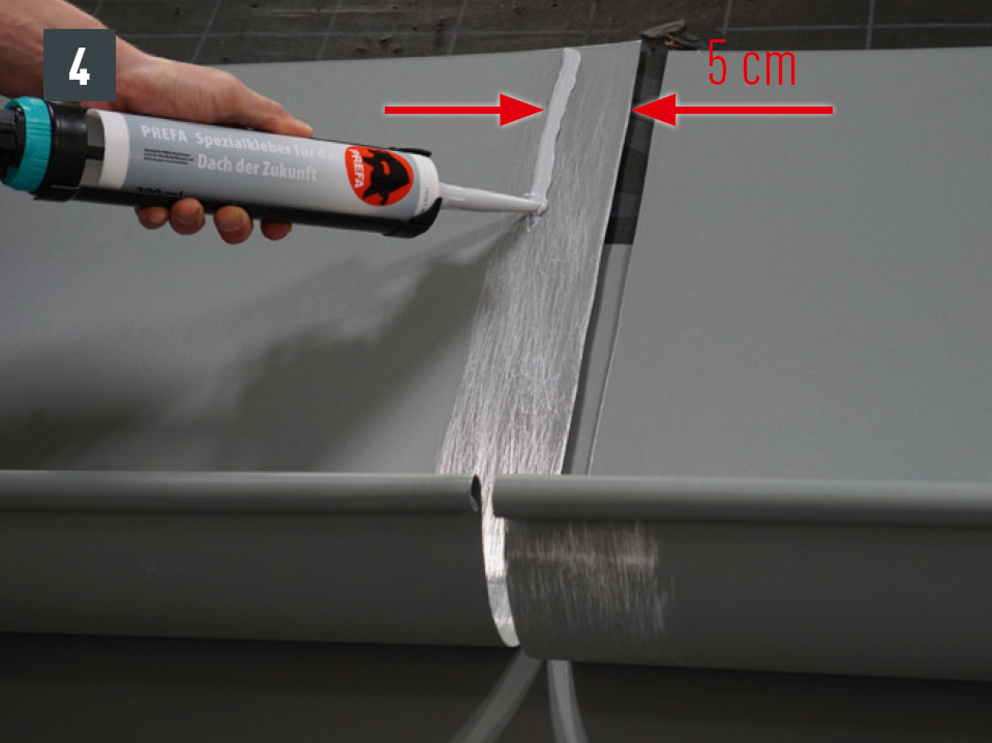

Približne 50 mm pred koncom žľabu naneste špeciálne lepidlo PREFA v hrúbke cca 8 mm (obr. 4).
Nástrešné žľaby zasuňte do seba (prekrytie ~ 8 cm) (obr. 5).

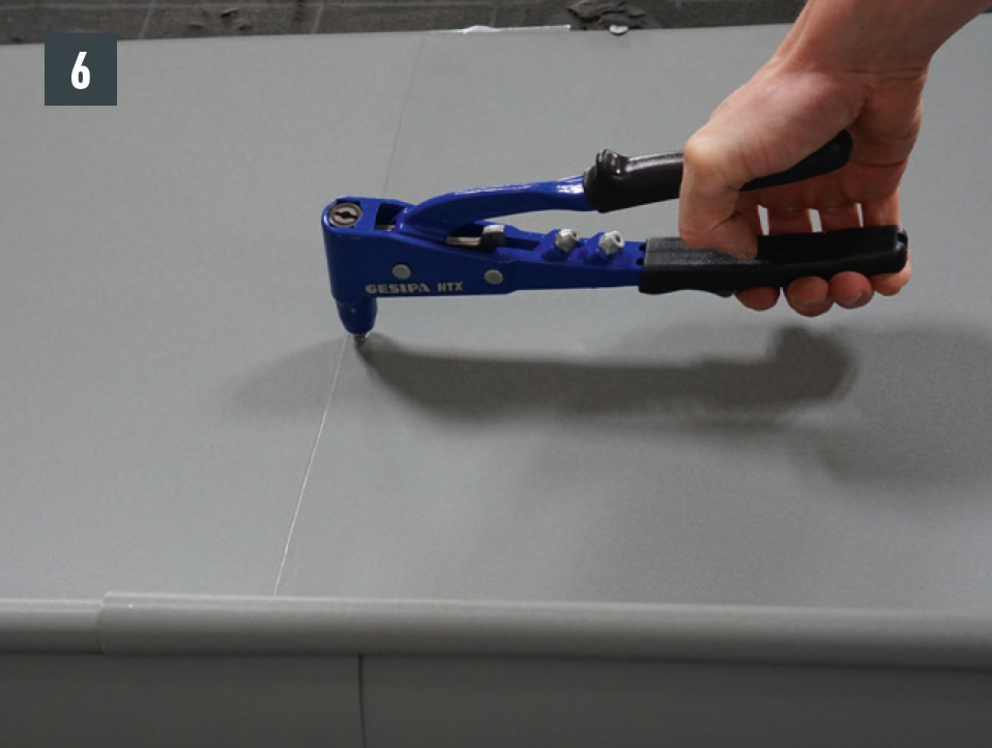

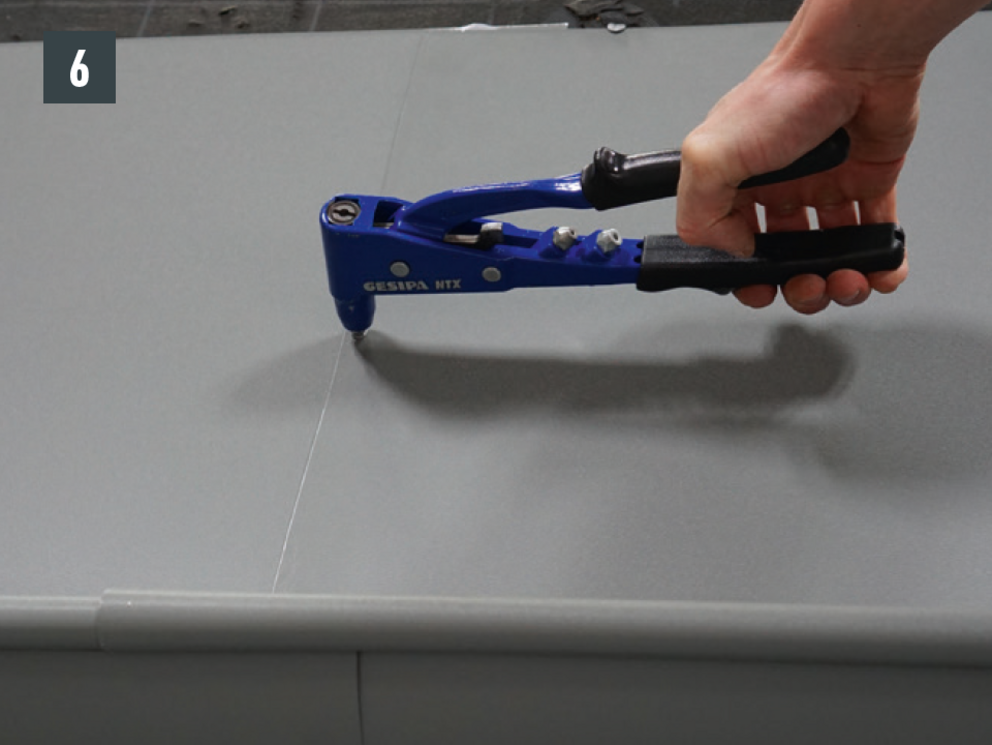

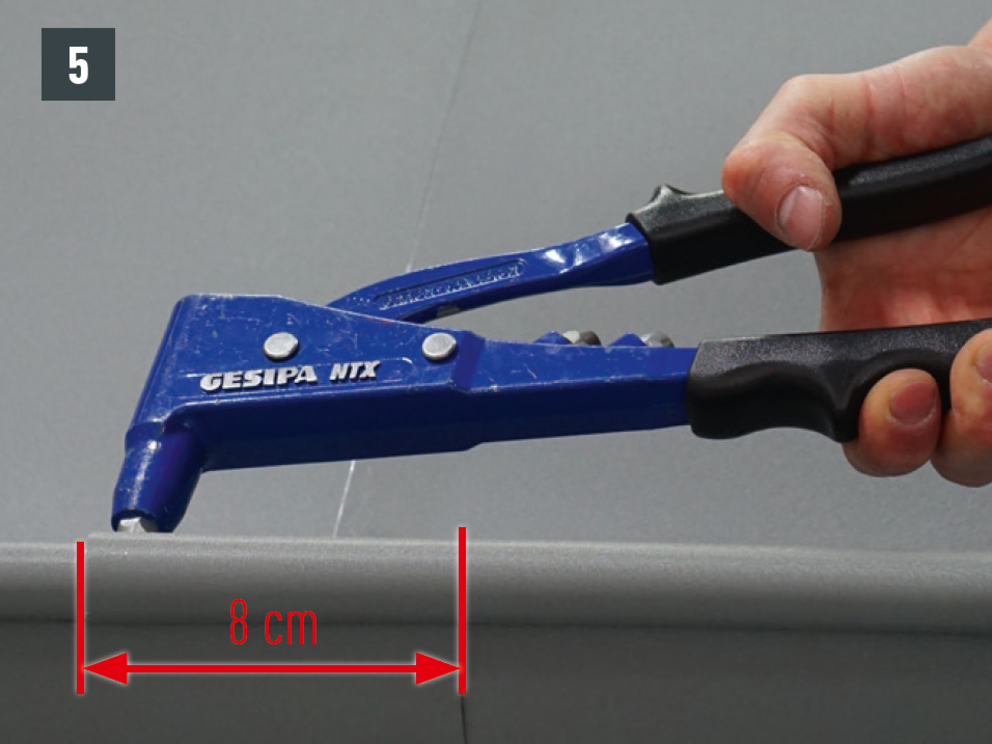

Na zafixovanie použite nity na návalok žľabu. Nástrešný žľab zafixujte v strede dodatočným nitom (obr. 6).

Spájanie nástrešného žľabu možno vytvoriť aj nitovaním pomocou 20 kusov trhacích nitov PREFA 4 x 9,5 mm do kríža s utesnením pomocou špeciálneho silikónu PREFA.

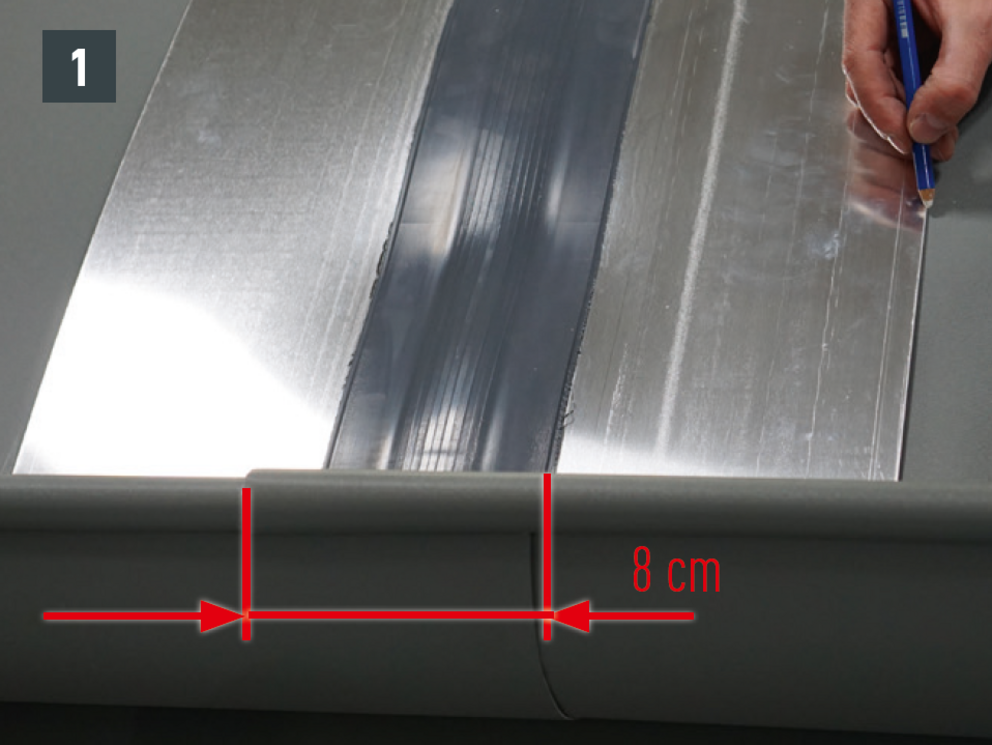

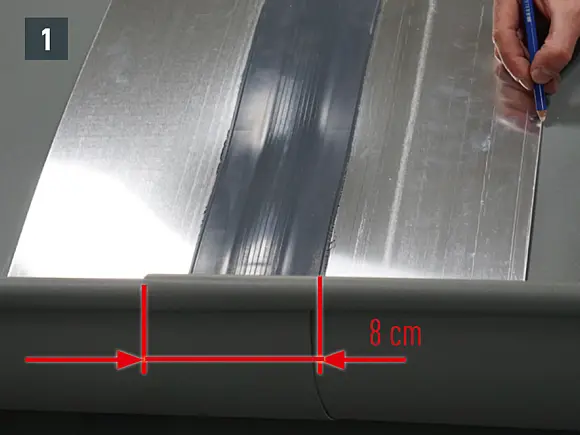

Pripravte návalok nástrešného žľabu a spájané nástrešné žľaby zasuňte do seba – prekrytie cca 8 cm (obr. 1).

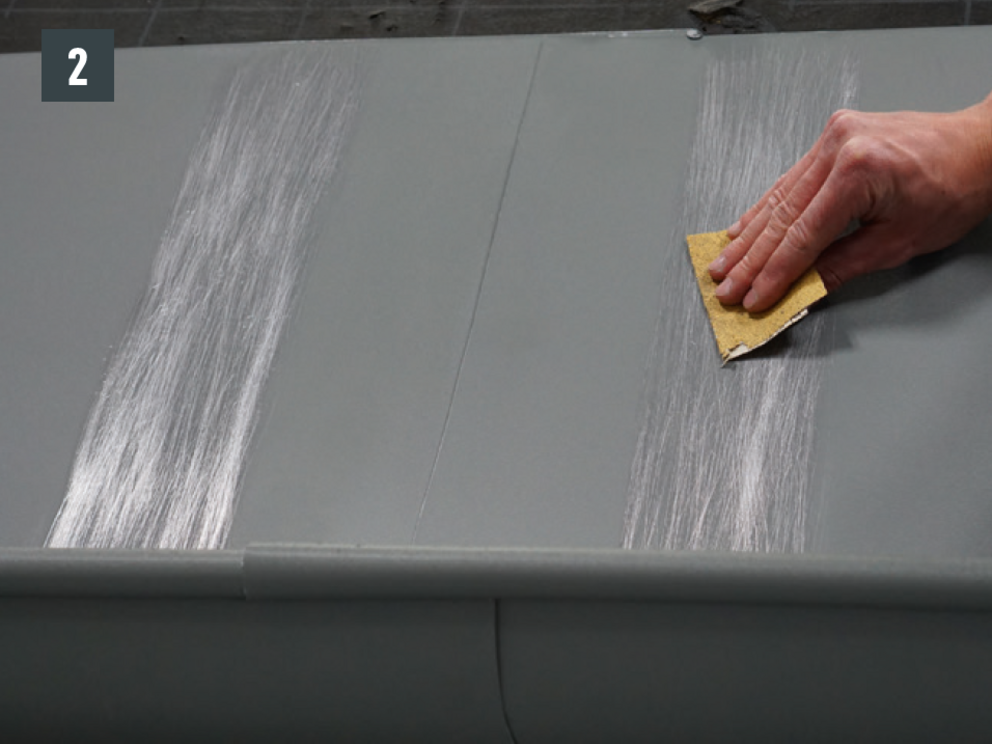

Lepený povrch pre dilatačný prvok nástrešného žľabu vyznačte na nástrešnom žľabe (šírka cca 6 cm) a zbrúste (obr. 2).

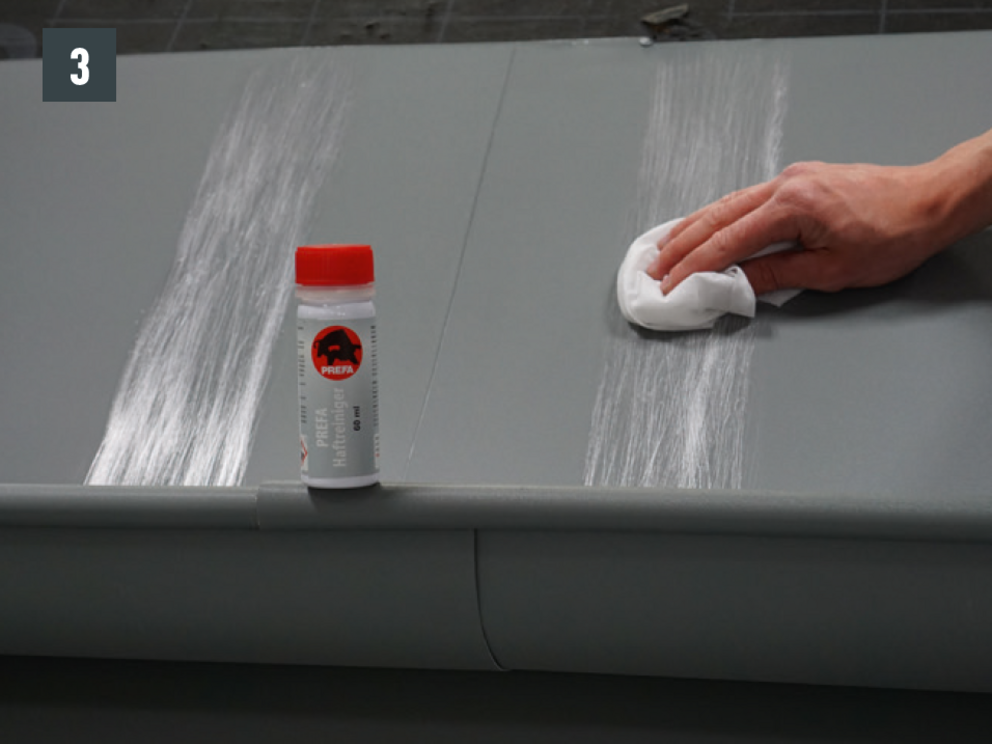

Zbrúsené oblasti vyčistite priloženým čistidlom. Počkajte 5 minút, kým sa vyparí (obr. 3).

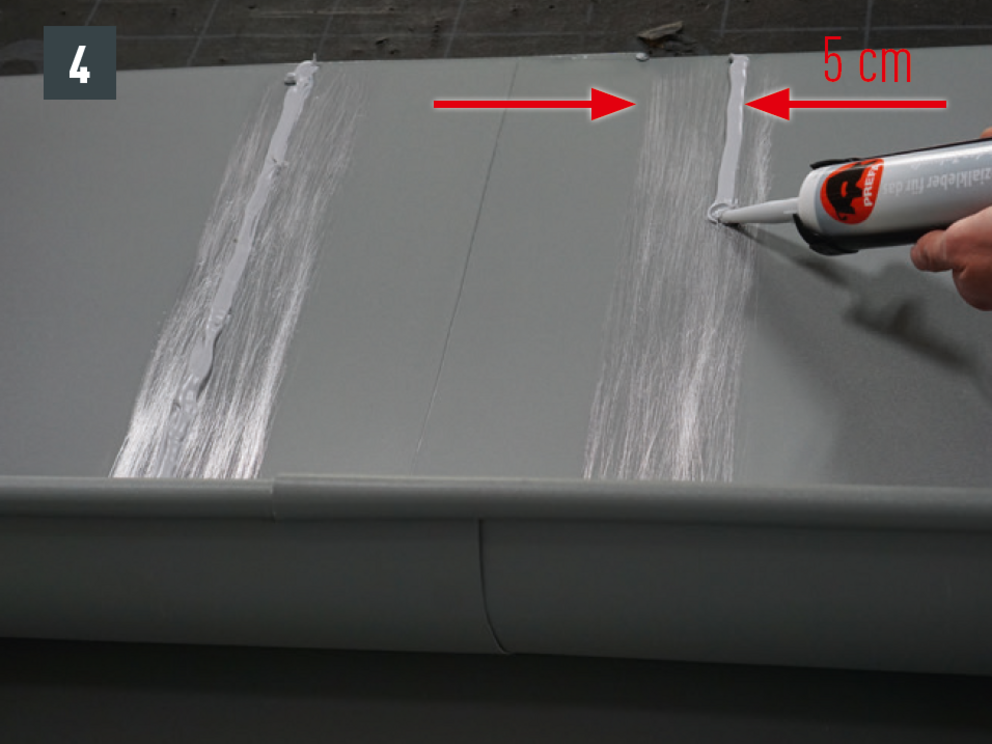

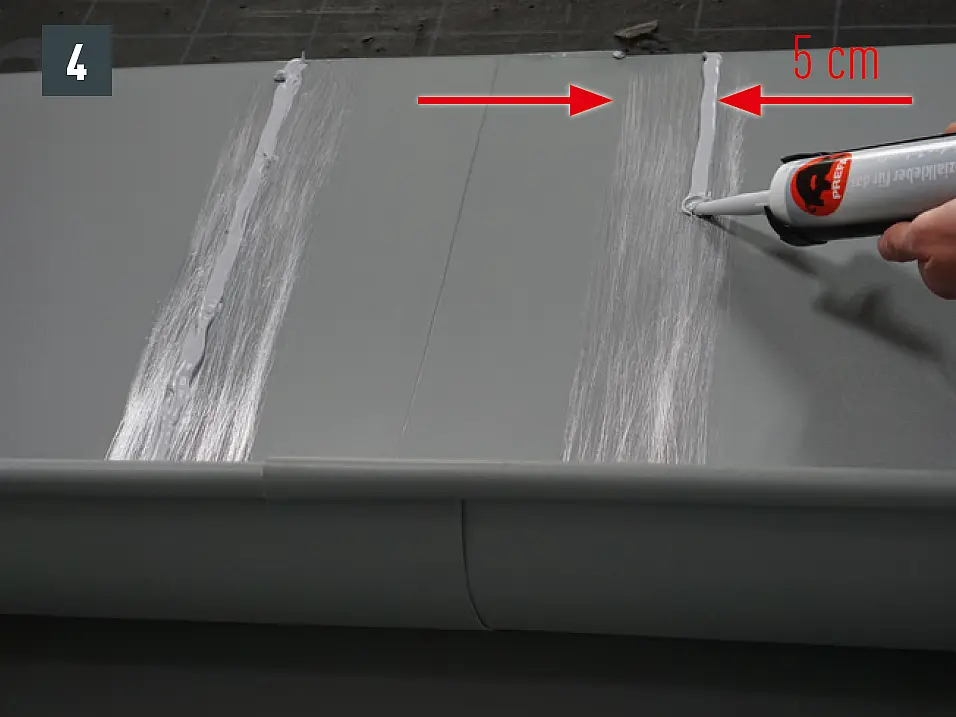

Naneste vrstvu špeciálneho lepidla PREFA v hrúbke cca 8 mm (obr. 4).

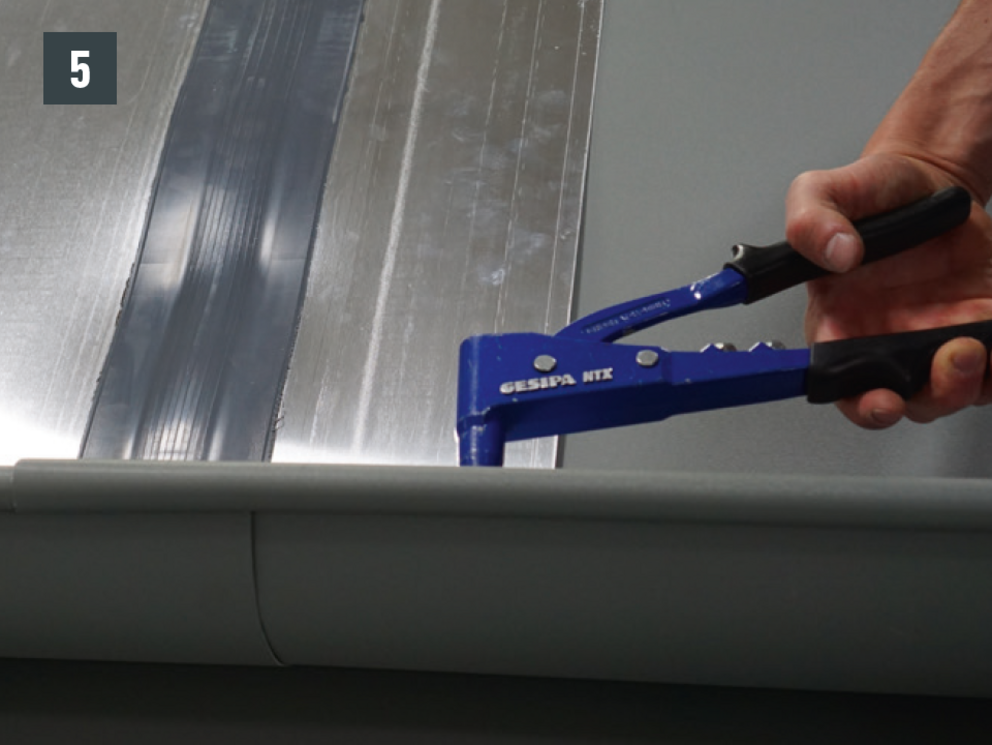

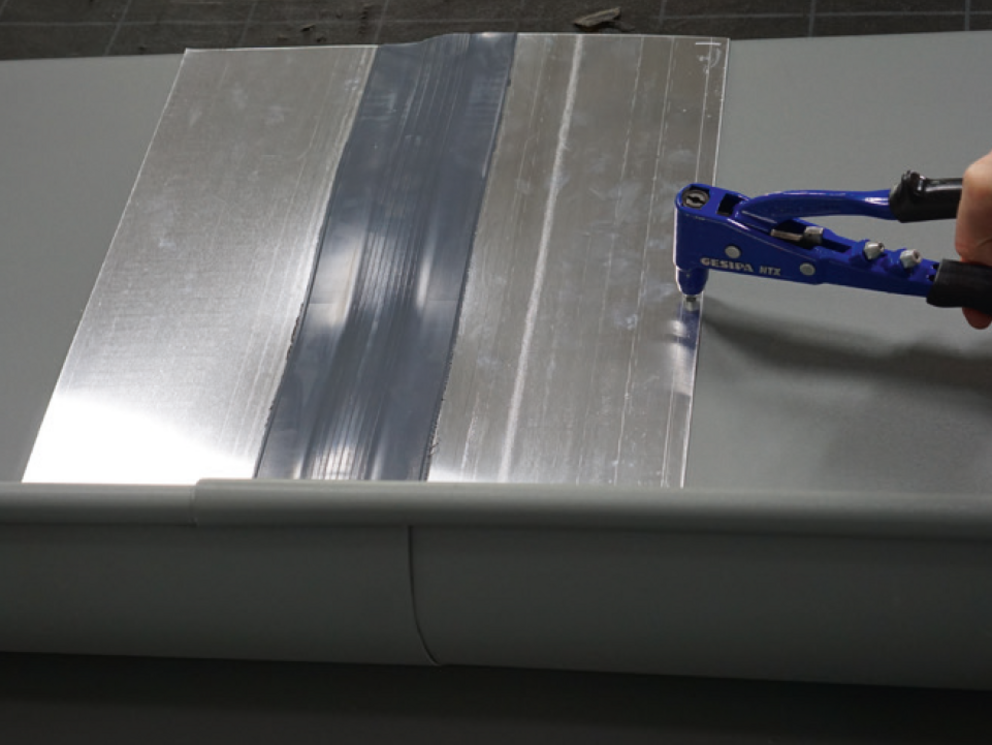

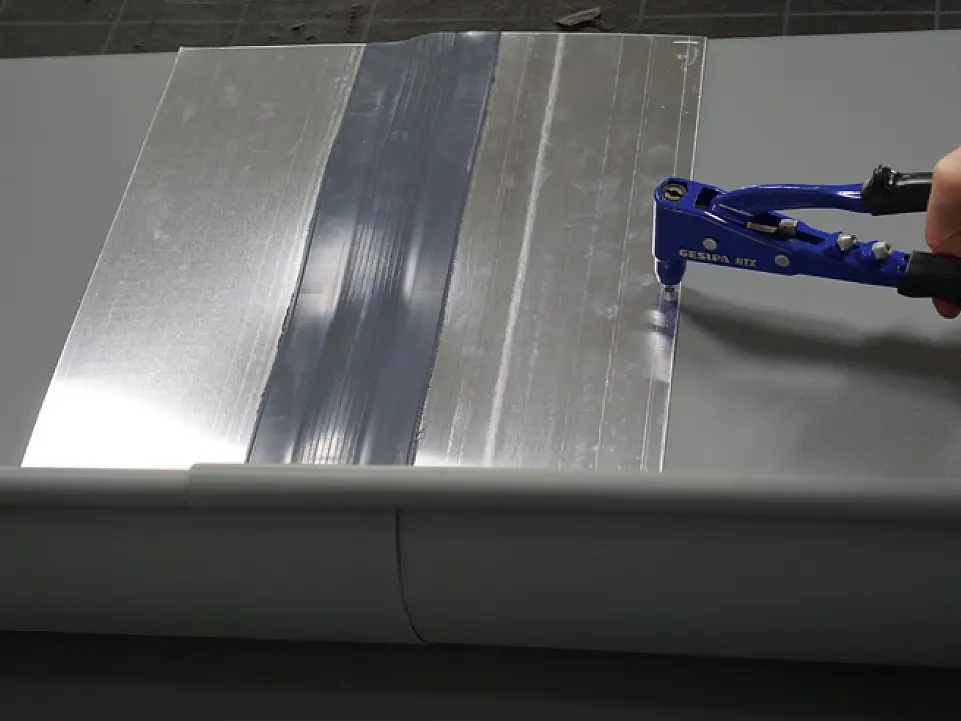

Dilatačný prvok nástrešného žľabu vložte do pripravenej oblasti a nitom pripevnite k návalku žľabu, ako aj v strede dosadacej plochy (v smere krokiev) (obr. 5).

Upozornenie

Spoj môžete zhotoviť lepením alebo nitovaním. Nitované spoje treba dodatočne utesniť špeciálnym silikónom PREFA.

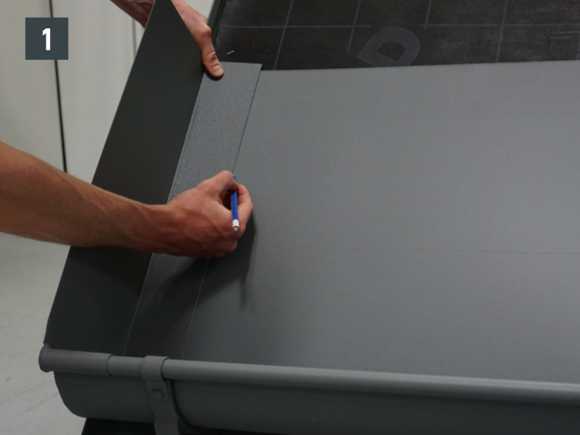

Nastoknite čelo nástrešného žľabu a vyznačte oblasť prekrytia. (Obrázok 1).

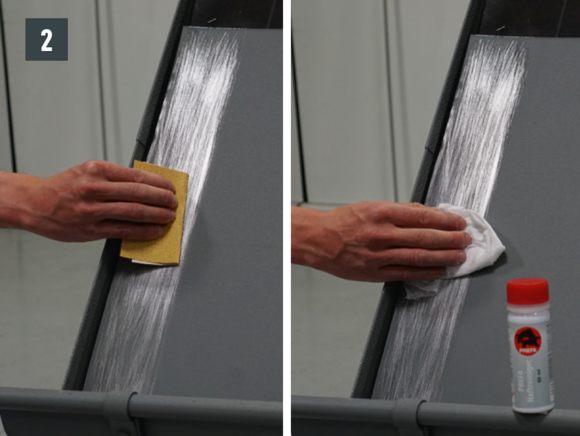

Zbrúste oblasť prekrytia na hornej strane nástrešného žľabu aj na spodnej strane čela nástrešného žľabu a vyčistite adhéznym čistidlom PREFA. Počkajte 5 minút, kým sa vyparí (obr. 2).

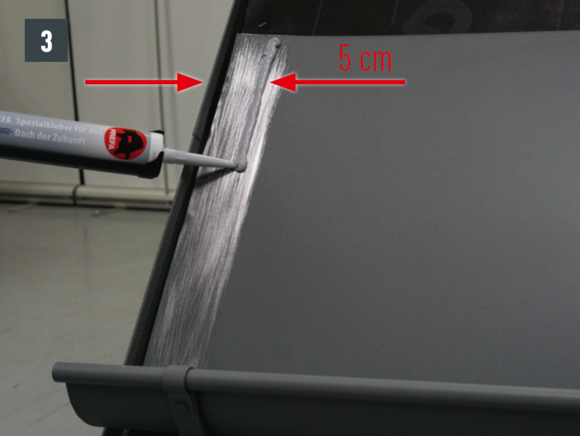

Naneste vrstvu špeciálneho lepidla PREFA v hrúbke cca 8 mm (obr. 3).

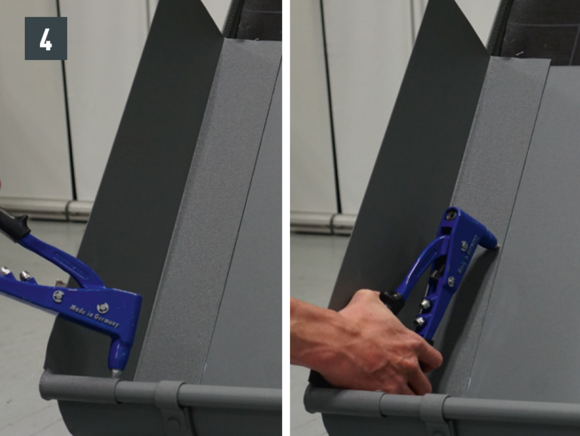

Osaďte čelo nástrešného žľabu a nitom ho pripevnite k návalku žľabu, ako aj v strede dosadacej plochy (v smere krokiev) (obr. 4).
