Hranatý žľab

Kliknite na požadovanú tému na priamy prechod na príslušný návod:

Spoje hranatých žľabov 1 kartušou špeciálneho lepidla

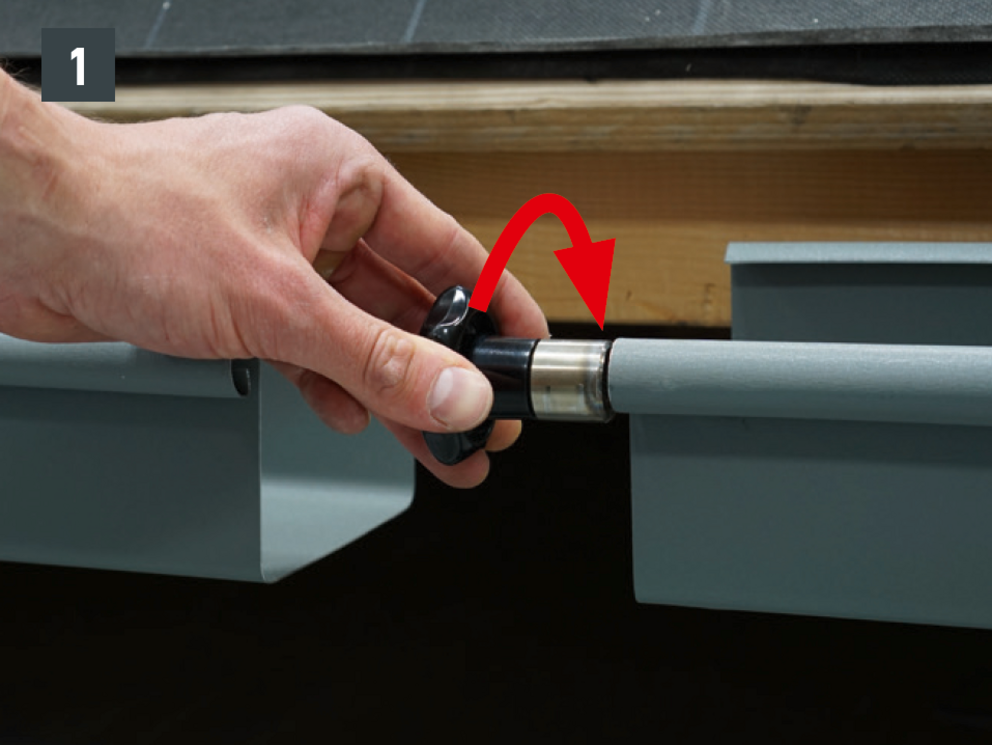

Na čo najpresnejšie vytvorenie spoja hranatého žľabu je vhodné zatočený návalok hranatého žľabu otvoriť pomocou otvárača návalkov PREFA (obr. 1).

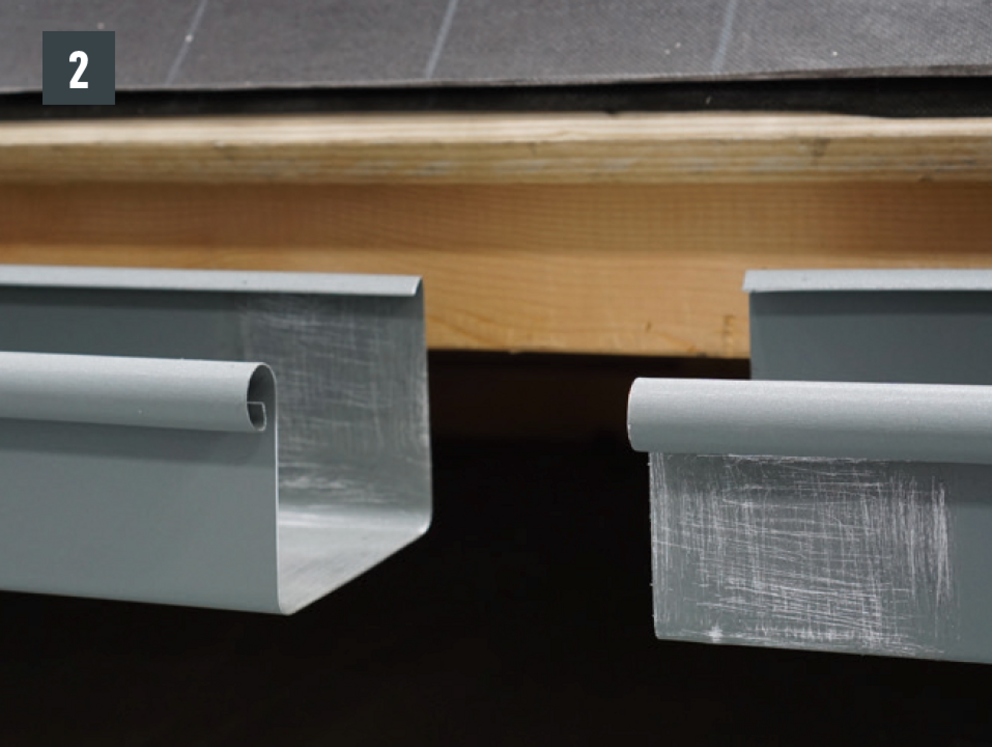

Lepený povrch zdrsnite brúsnym papierom, ktorý je súčasťou dodávky. Konce hranatých žľabov následne vyčistite čistidlom, ktoré je súčasťou dodávky. Počkajte 5 minút, kým sa vyparí (obr. 2).
Približne 50 mm pred koncom žľabu naneste špeciálne lepidlo PREFA v hrúbke cca 8 mm (obr. 3).

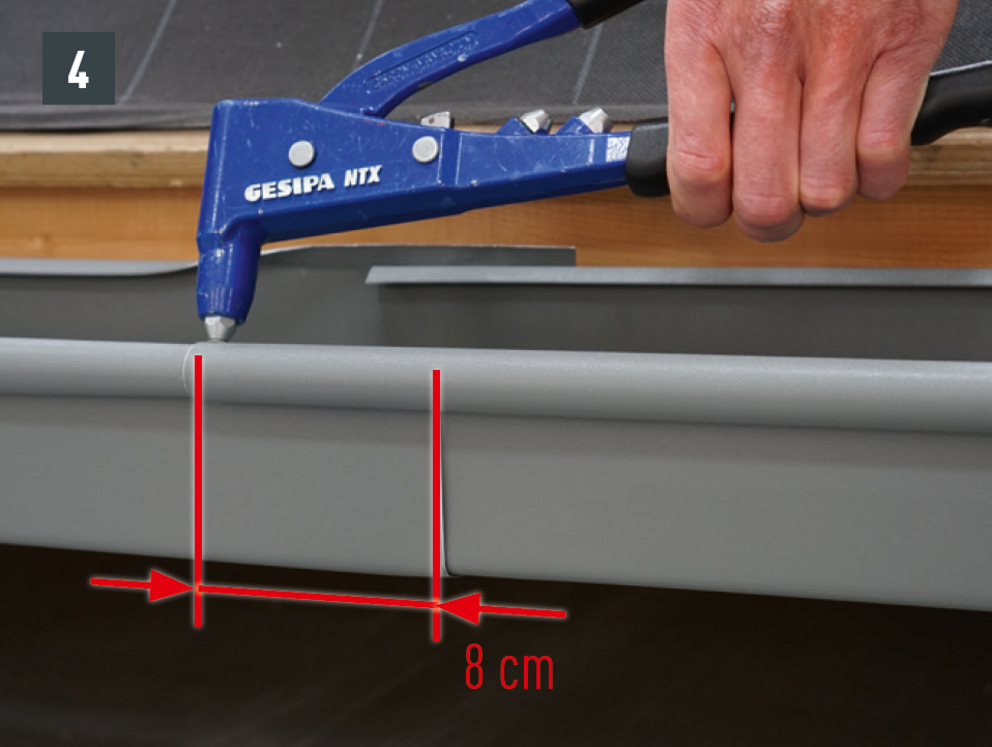

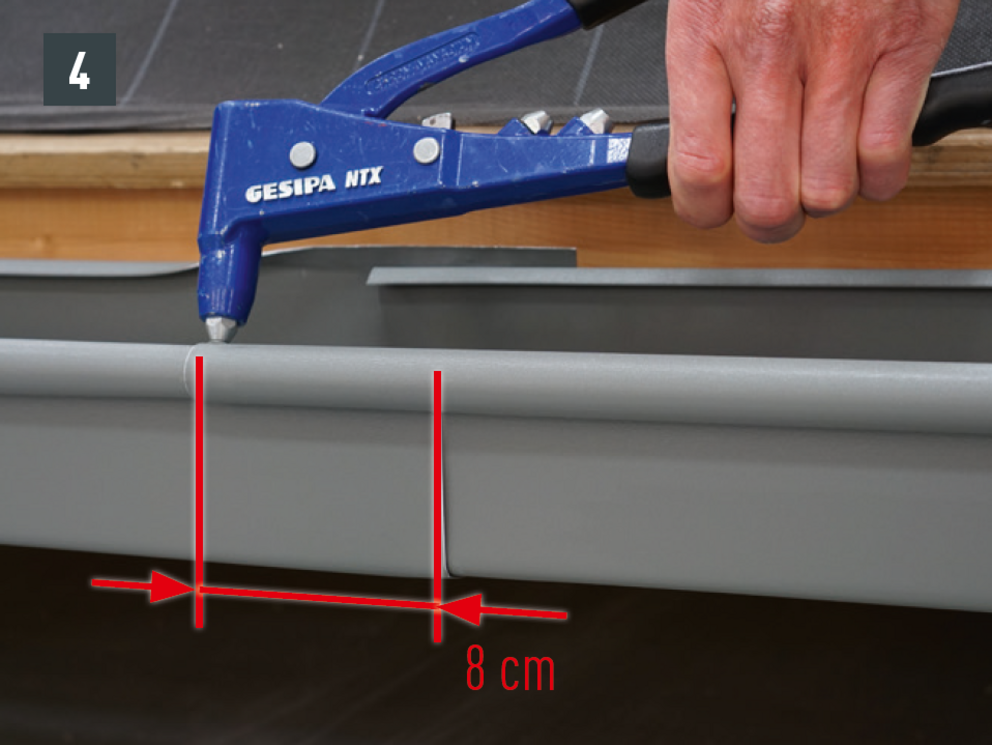

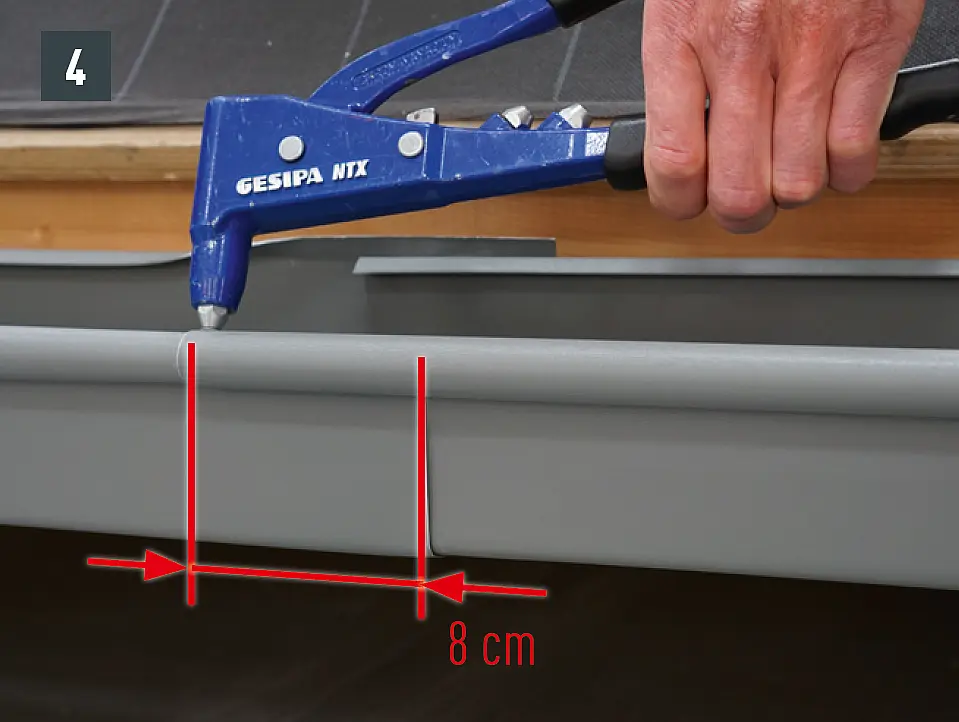

Hranaté žľaby zasuňte do seba na dĺžke cca 80 mm tak, aby sa prekrývali, pri návalku hranatého žľabu ich spojte nitom (obr. 4).

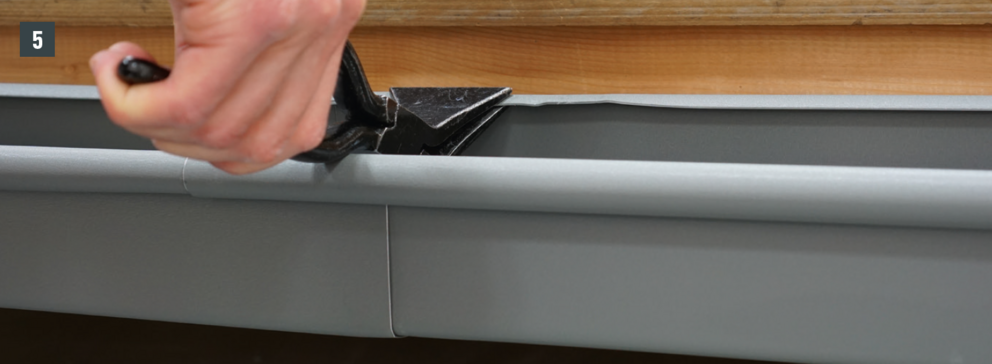

Zatvorte zadný spätný ohyb. Pri odborne zhotovenom lepenom spoji musí lepidlo vystúpiť na vnútornej strane (obr. 5).

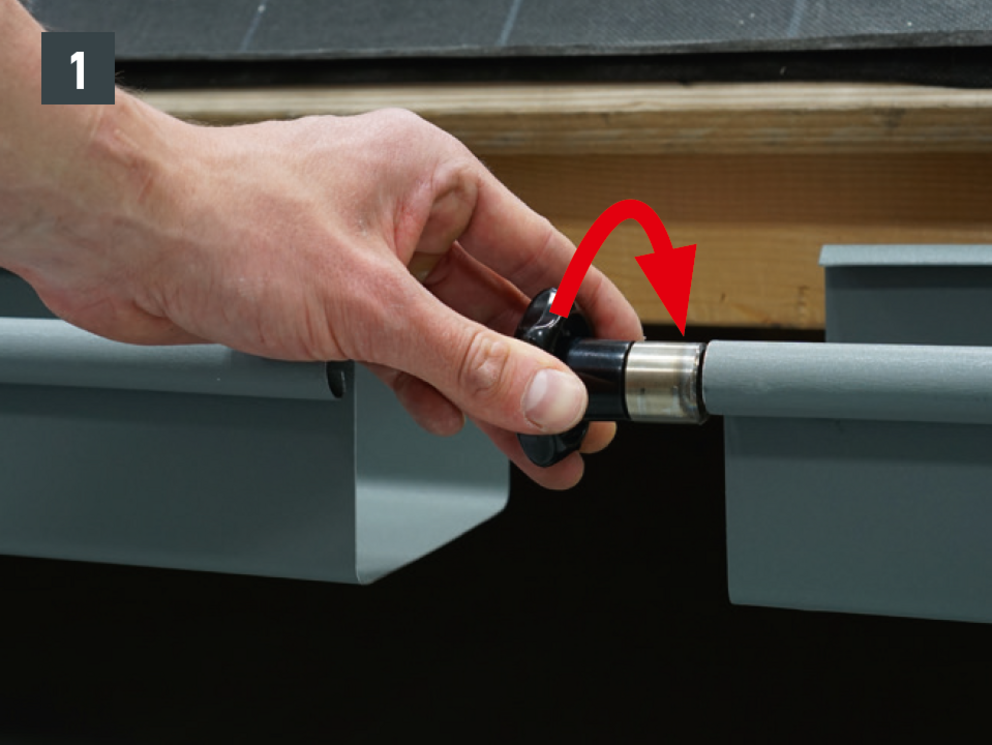

Na čo najpresnejšie vytvorenie spoja hranatého žľabu je vhodné návalok hranatého žľabu nachádzajúci sa nad ním otvoriť pomocou otvárača návalkov PREFA (obr. 1).

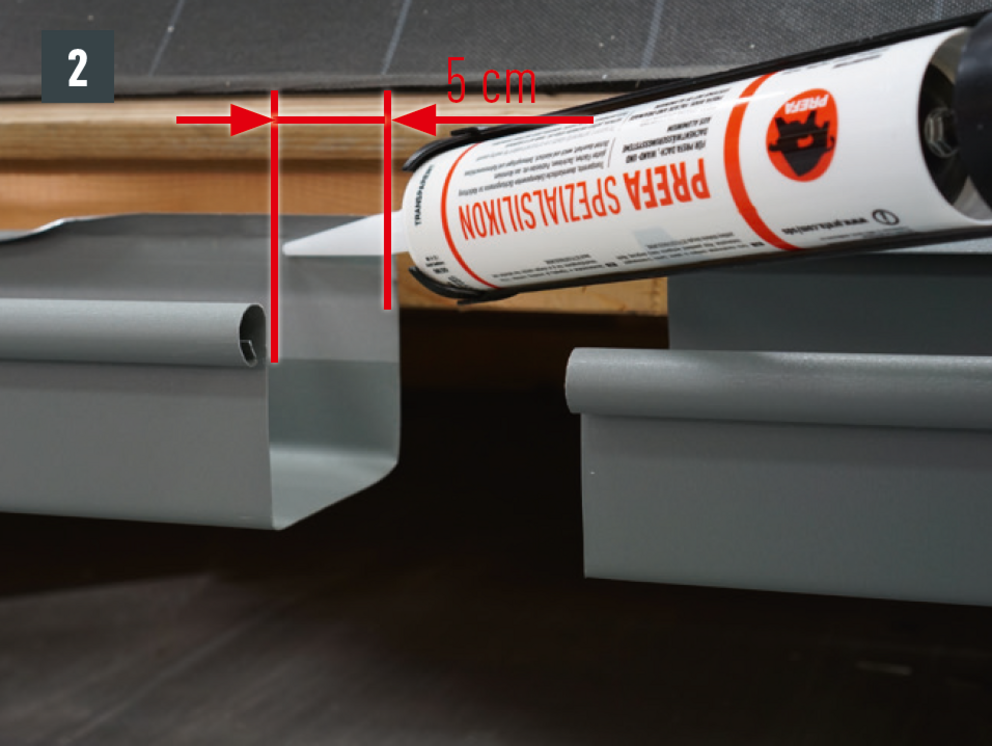

Na vyčistený a suchý koniec hranatého žľabu 50 mm pred koncom naneste vrstvu (v hrúbke cca 8 mm) špeciálneho silikónu PREFA (obr. 2).

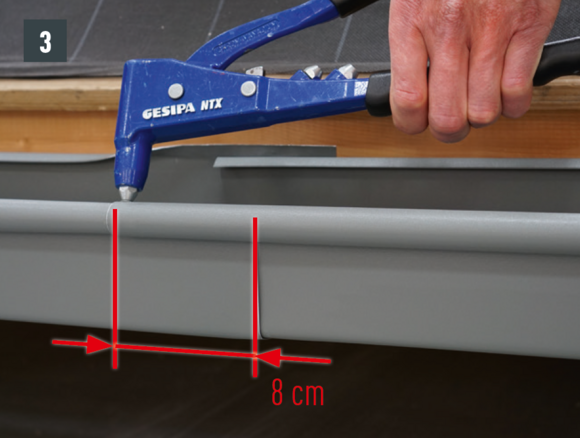

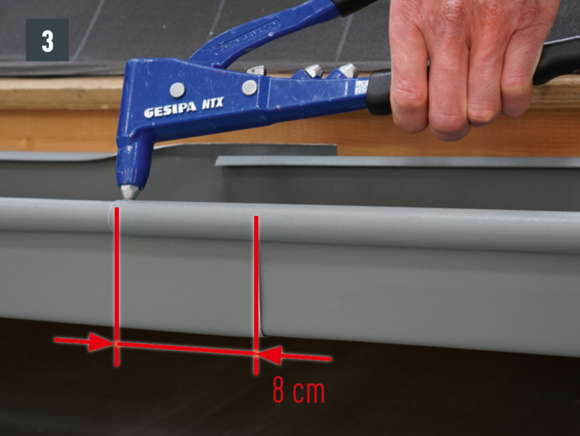

Hranaté žľaby zasuňte do seba na dĺžke cca 80 mm tak, aby sa prekrývali, pri návalku hranatého žľabu ich spojte nitom (obr. 3).

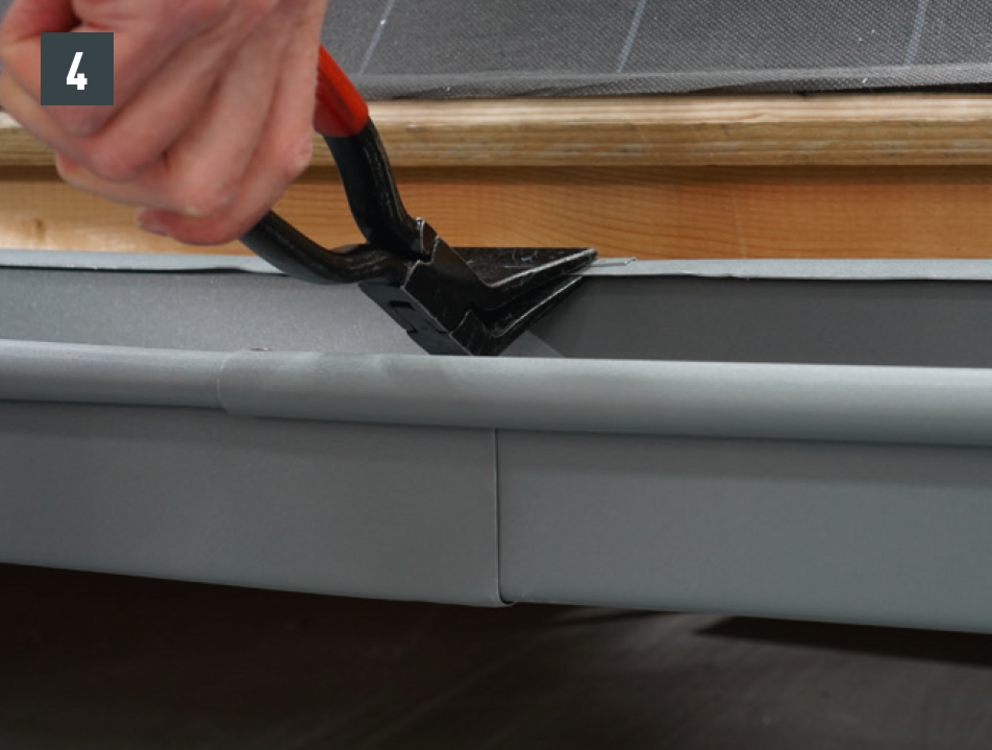

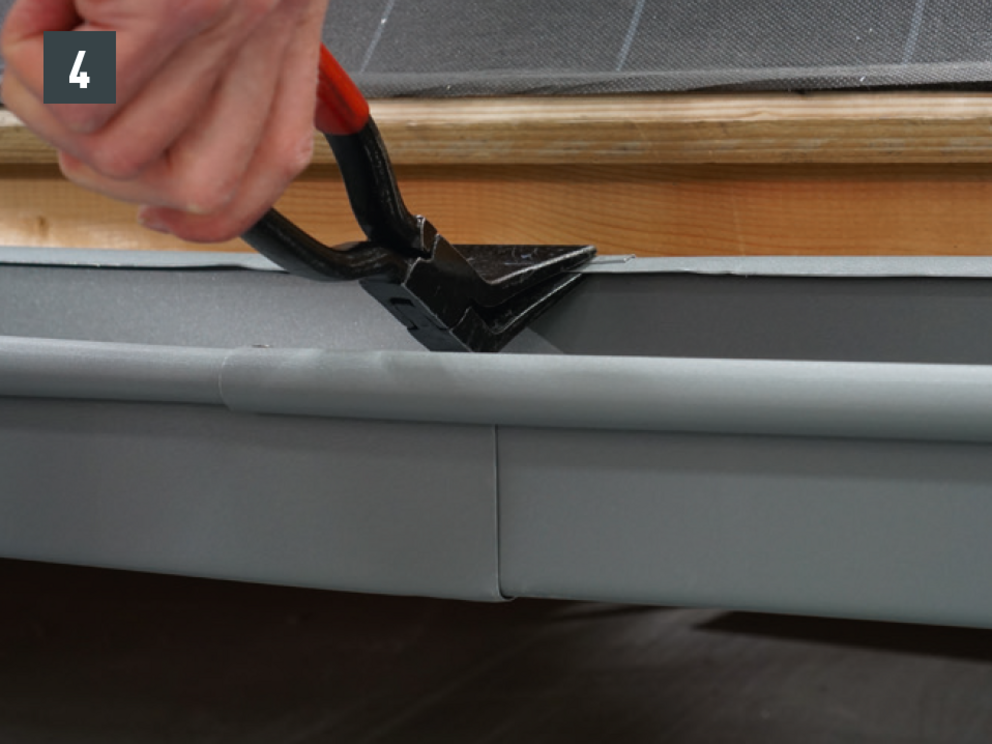

Zatvorte zadný spätný ohyb (obr. 4).

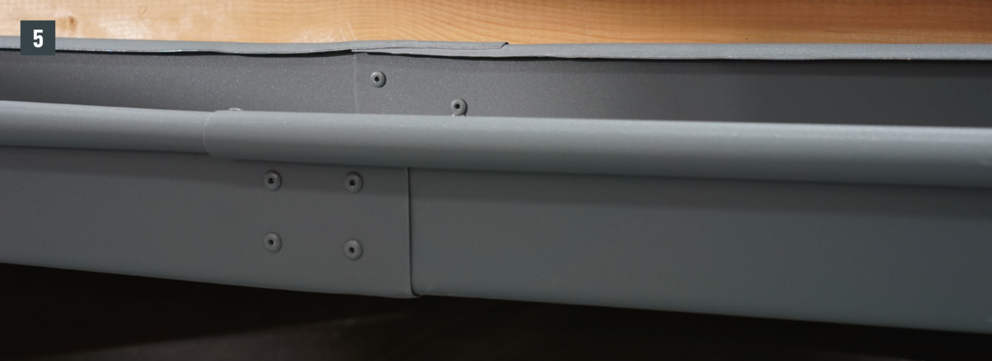

Nitmi PREFA 4 × 9,5 mm znitujte do kríža (obr. 5).
- Hranatý žľab 250 6 Ks Počet nitov na spoj
- Hranatý žľab 333 8 Ks Počet nitov na spoj
- Hranatý žľab 400 10 ks Počet nitov na spoj
- Hranatý žľab 500 12 ks Počet nitov na spoj

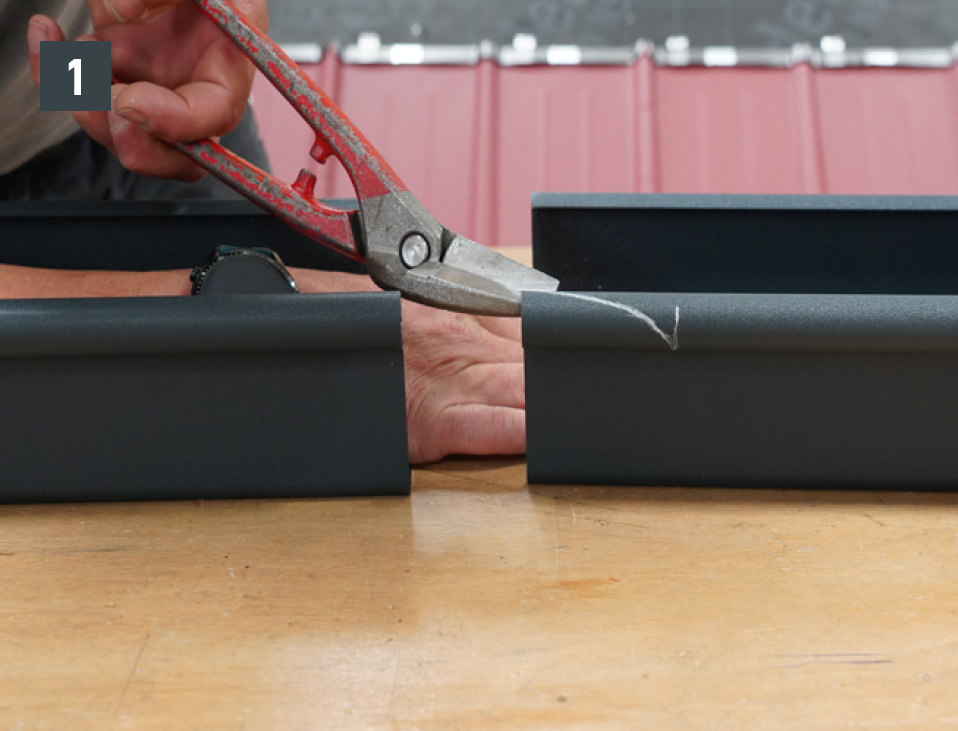

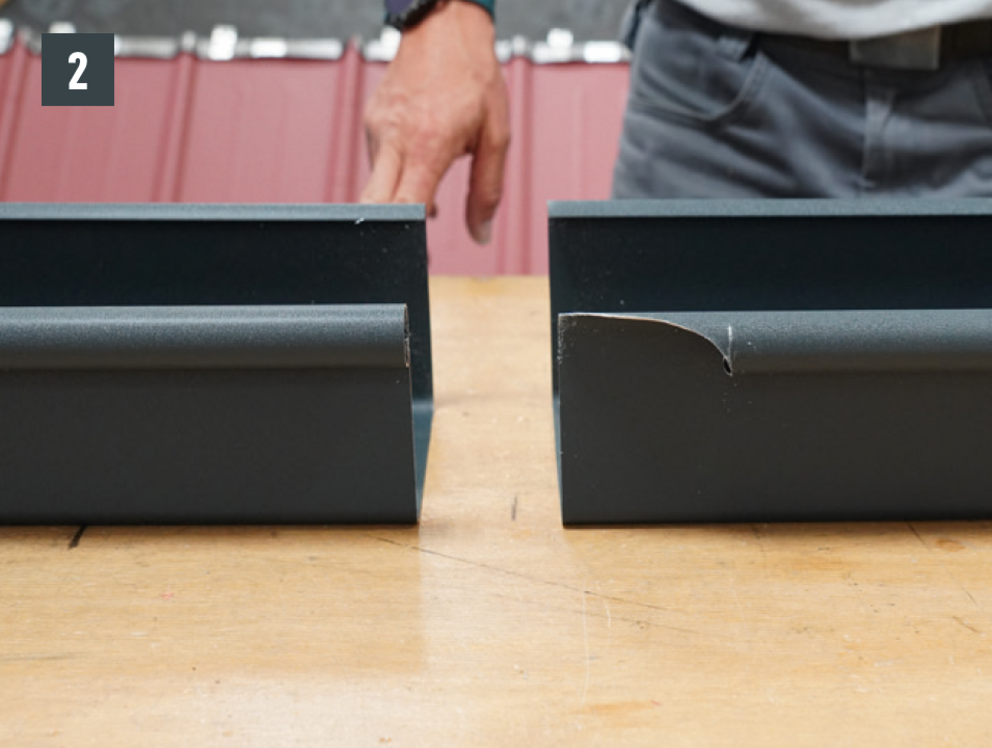

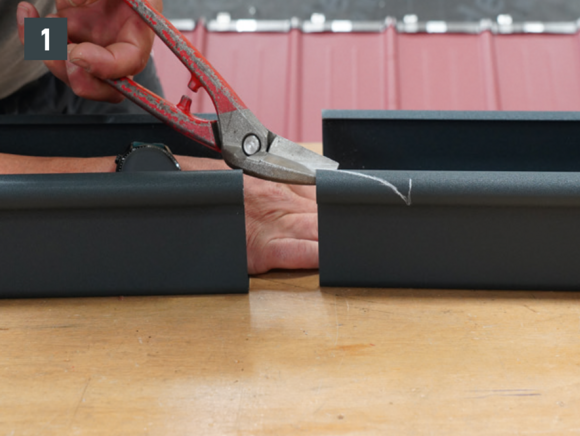

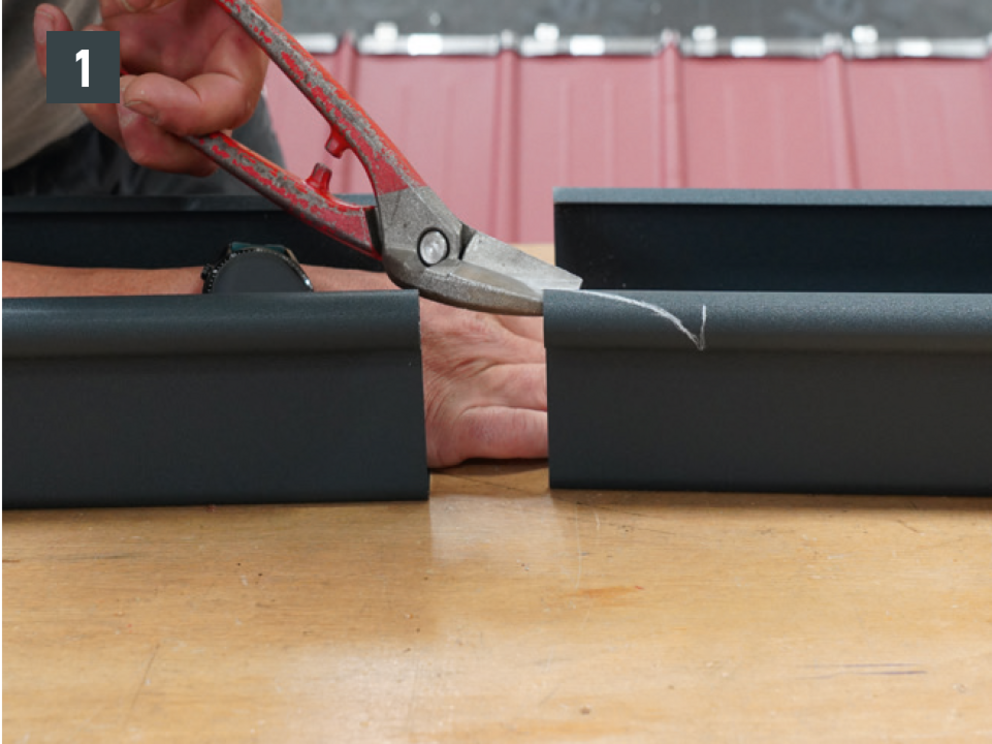

Aby ste mohli vytvoriť spoj bez otvárača návalkov, nastrihnite pozdĺžne spodný návalok hranatého žľabu v dĺžke 60 mm (obr. 1 a 2).

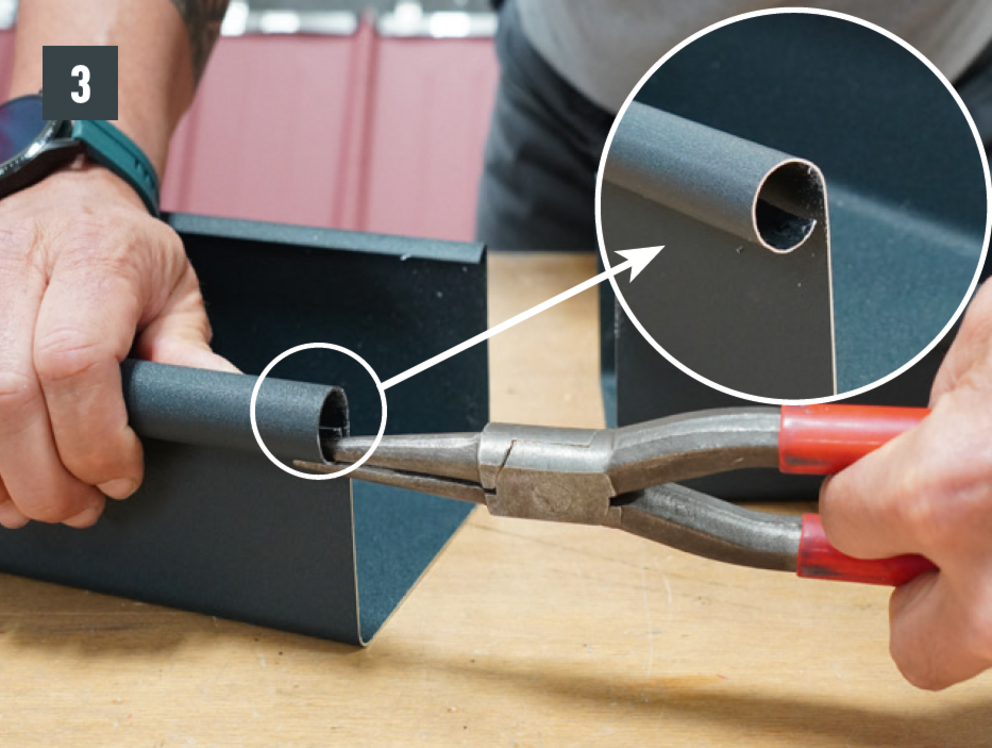

Návalok hranatého žľabu nad ním otvorte na 20 mm špicatými kliešťami (obr. 3).

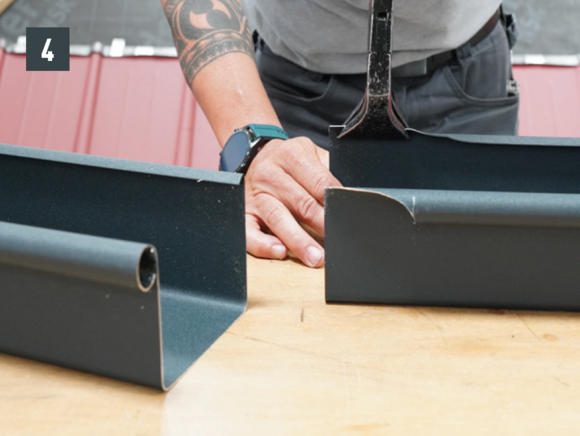

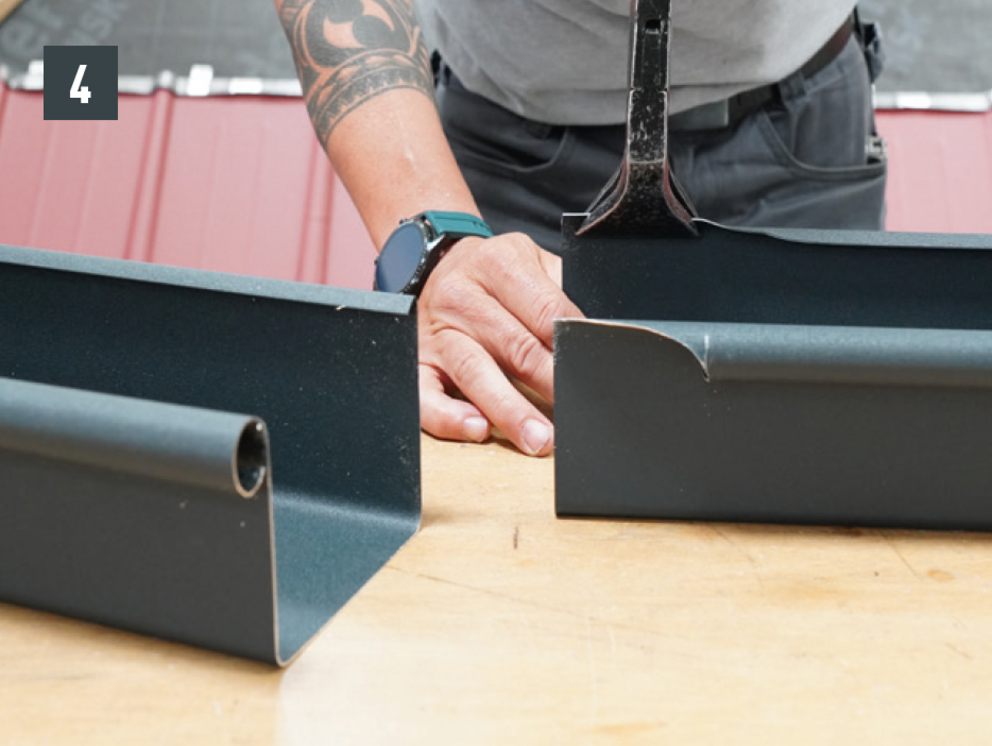

Zadný spätný ohyb treba otvoriť falcovacími kliešťami cca na 80 mm po dĺžke (obr. 4).

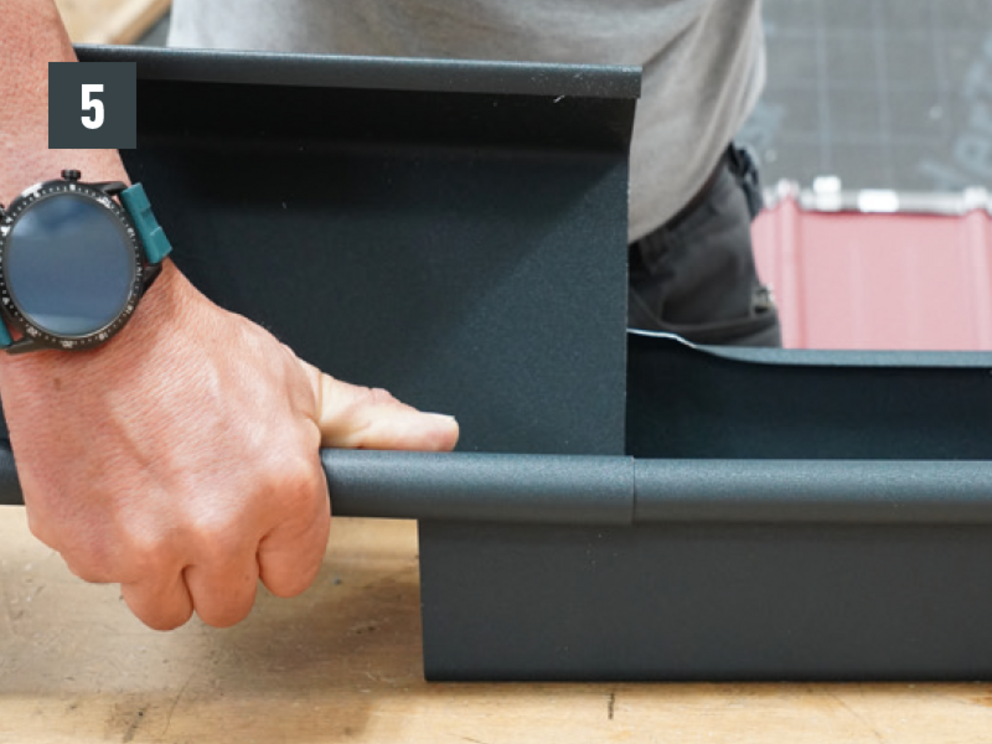

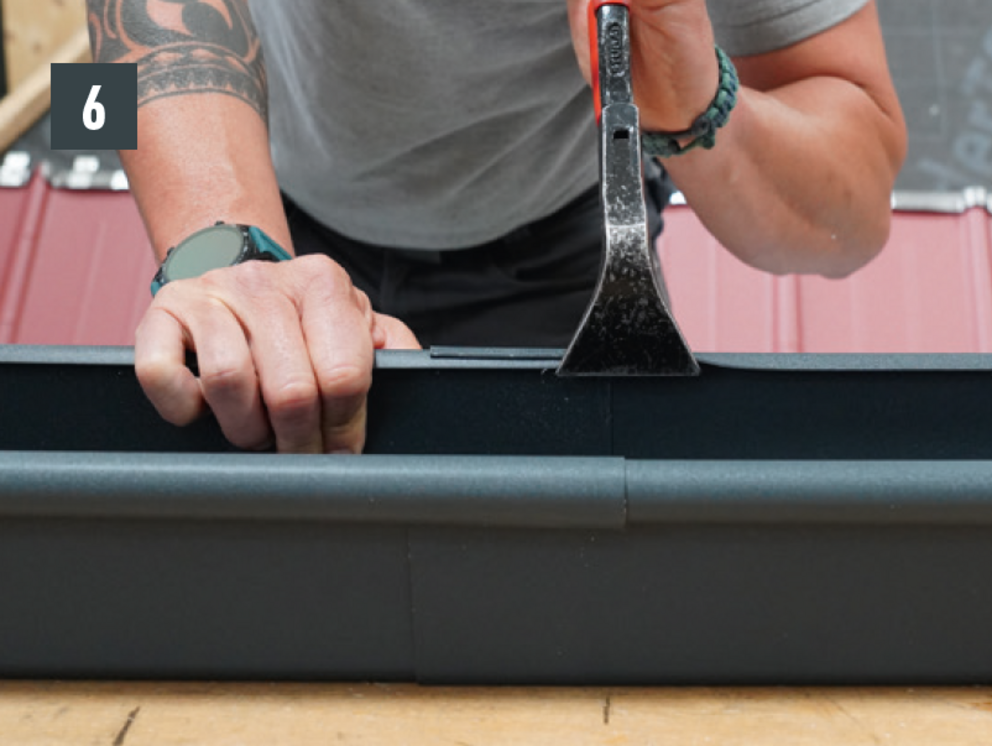

Žľabový spoj utesnite špeciálnym lepidlom PREFA alebo špeciálnym silikónom PREFA. Následne do seba krútením zasuňte hranaté žľaby tak, aby sa na dĺžke 80 mm prekrývali (obr. 5) a zadný spätný ohyb opäť zatvorte (obr. 6).

Upozornenie

Na spojenie hranatého žľabu s rohom hranatého žľabu použite variant bez otvárača návalkov.

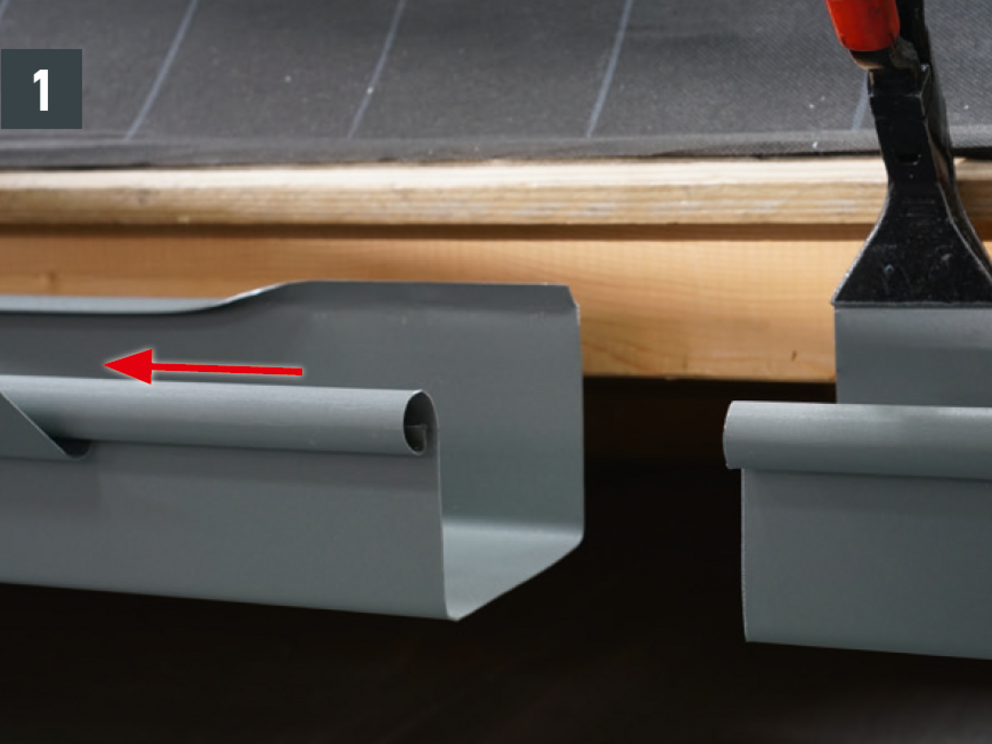

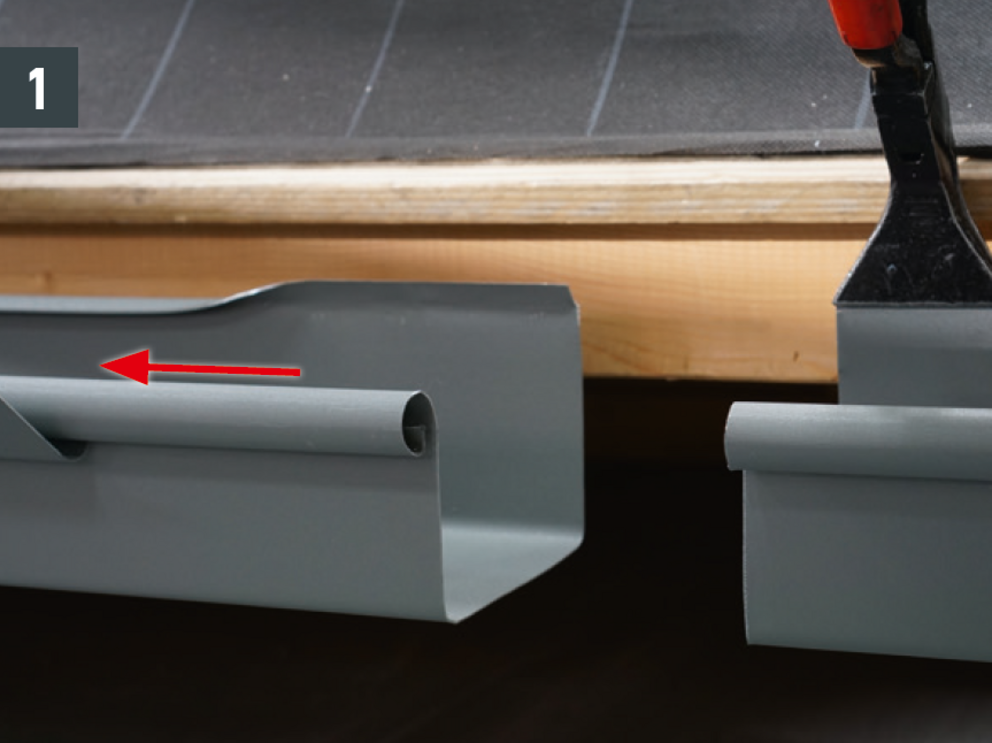

Príprava hranatého žľabu na montáž dilatačného prvku: Návalok žľabu nasuňte na hranatý žľab a otvorte zadný spätný ohyb (obr. 1).

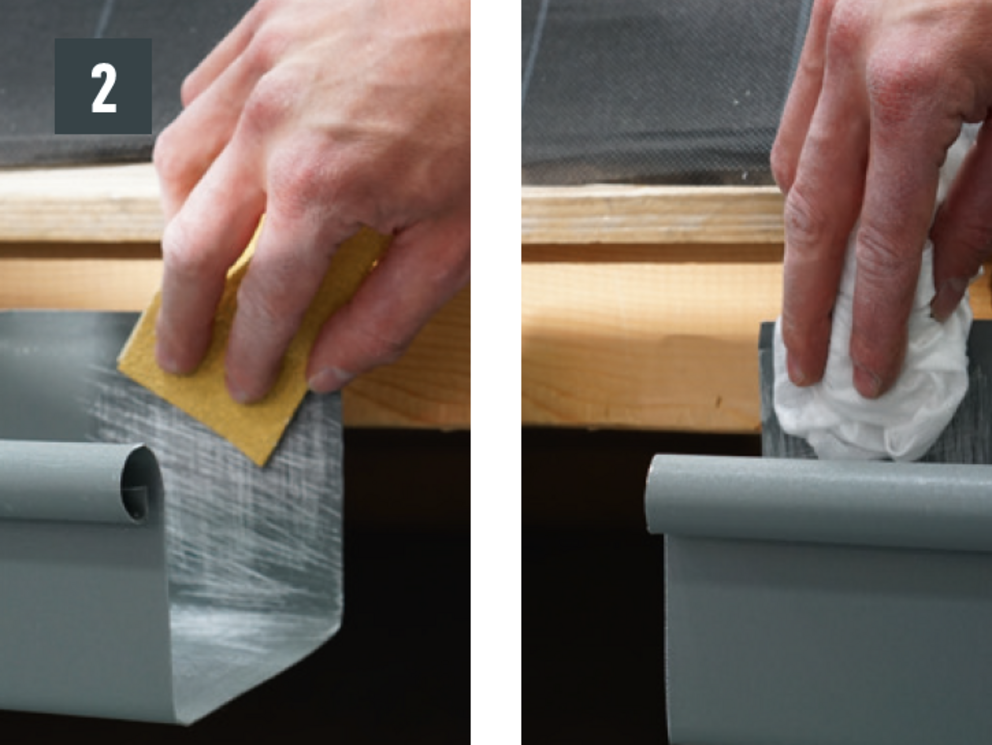

Lepený povrch zdrsnite priloženým brúsnym papierom a vyčistite čistidlom, ktoré je súčasťou dodávky. Počkajte 5 minút, kým sa vyparí (obr. 2).

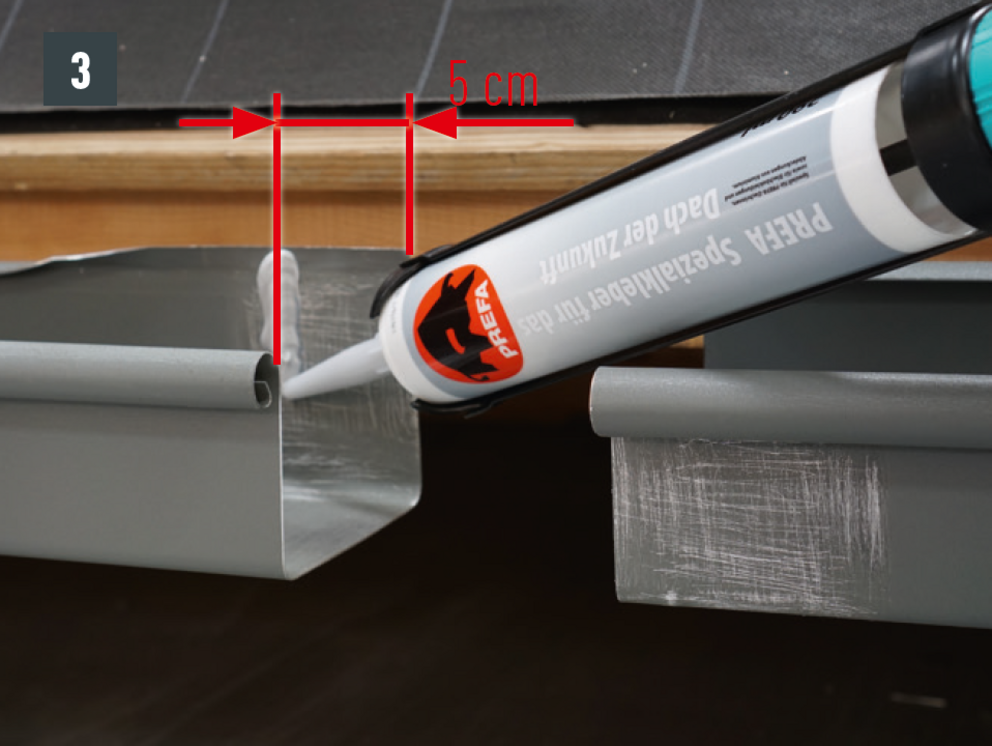

Na obidva konce hranatého žľabu naneste vrstvu špeciálneho lepidla PREFA v hrúbke cca 8 mm (obr. 3).

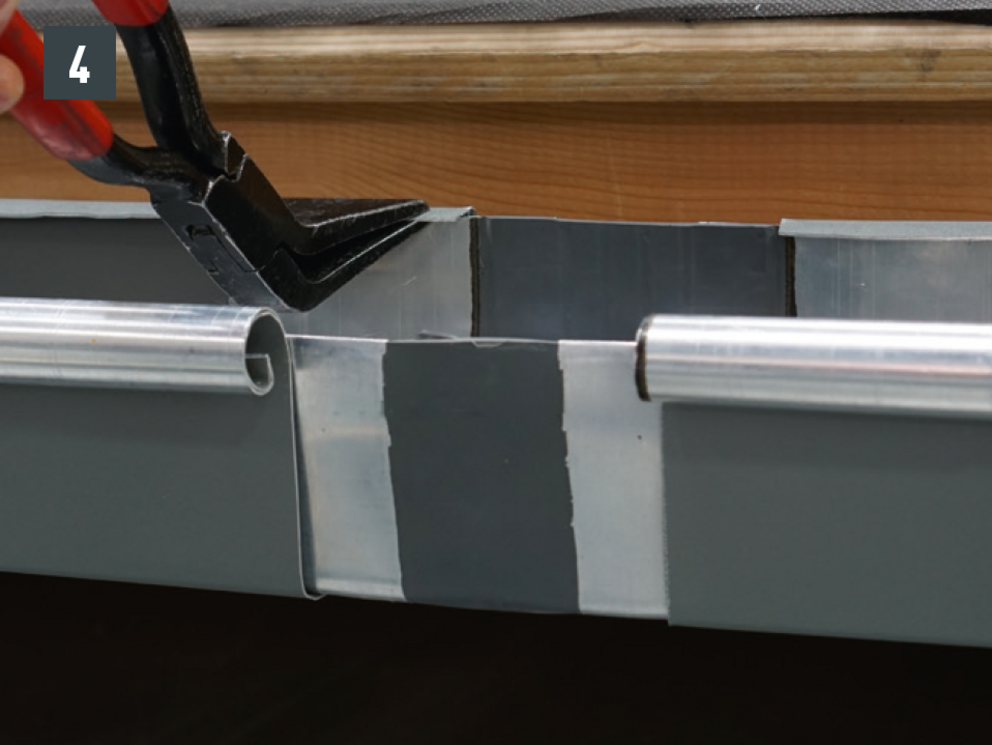

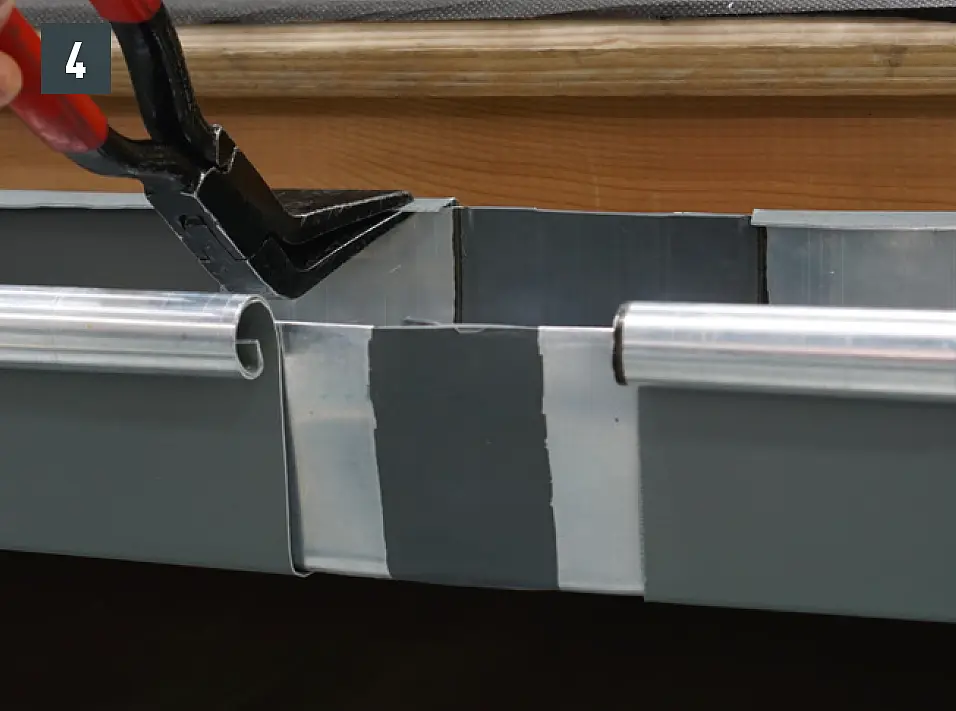

Skrútením vsuňte dilatačný prvok hranatého žľabu a zatvorte zadný spätný ohyb (obr. 4).

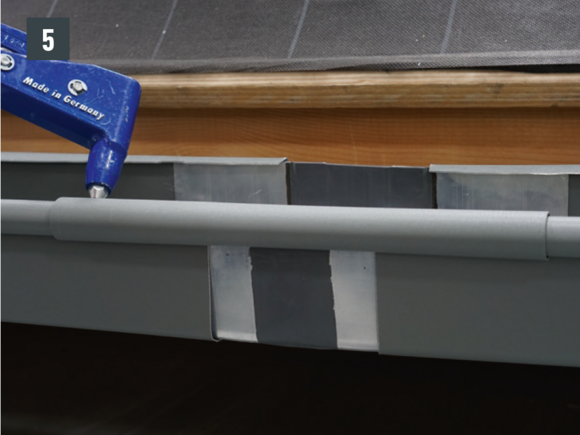

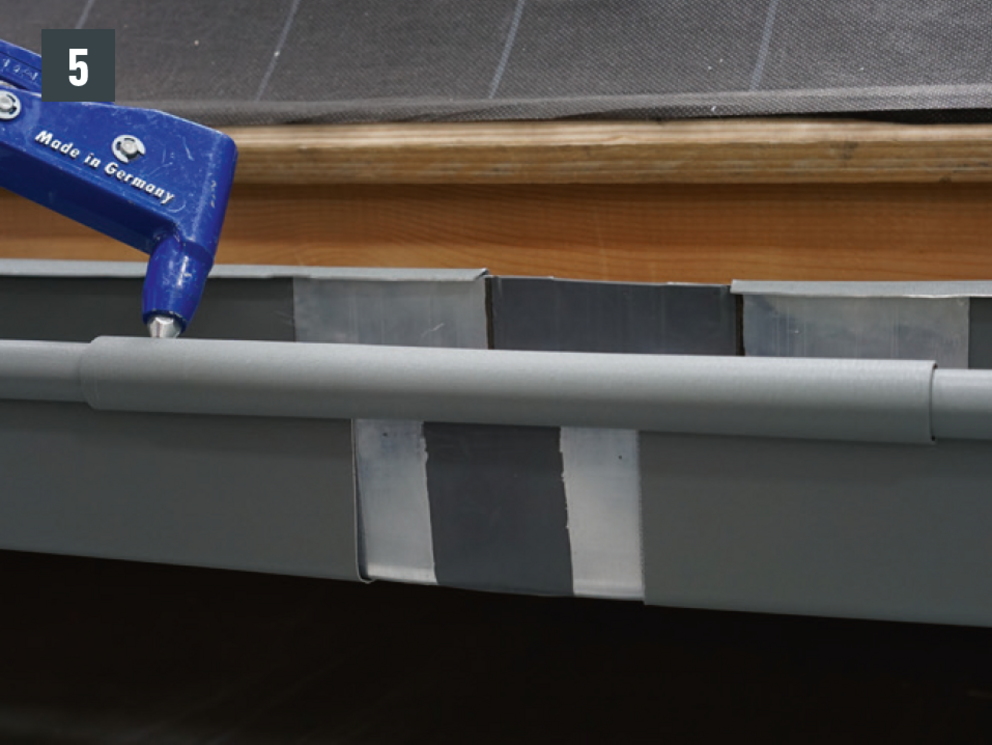

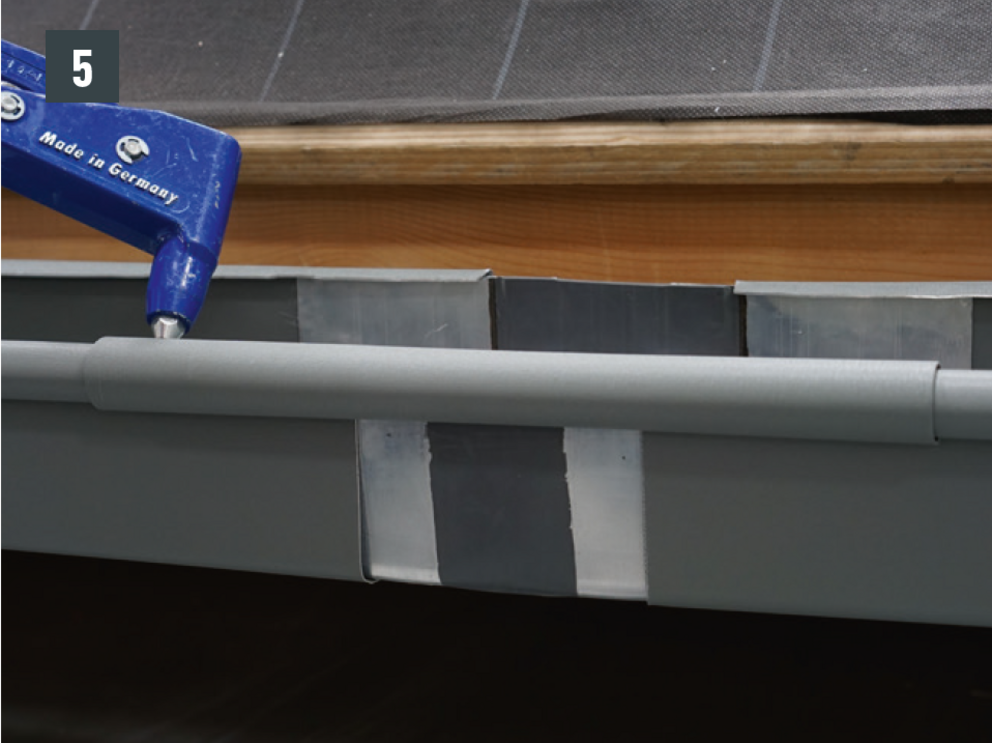

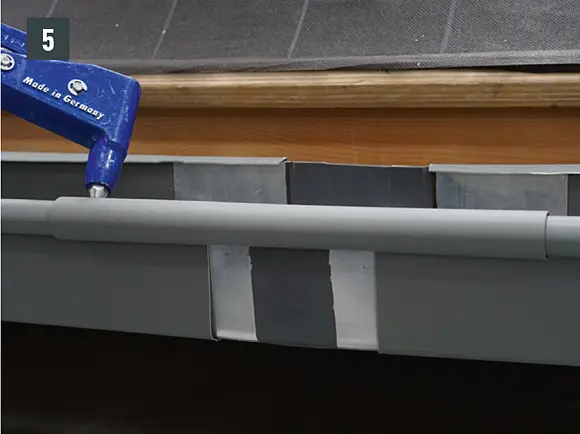

Návalok nasuňte na dilatačný prvok hranatého žľabu a na jednej strane ho zaistite nitom (obr. 5).

Pozor!

Návalok neznitujte na oboch stranách, pretože inak bude blokovaná možnosť dilatácie.

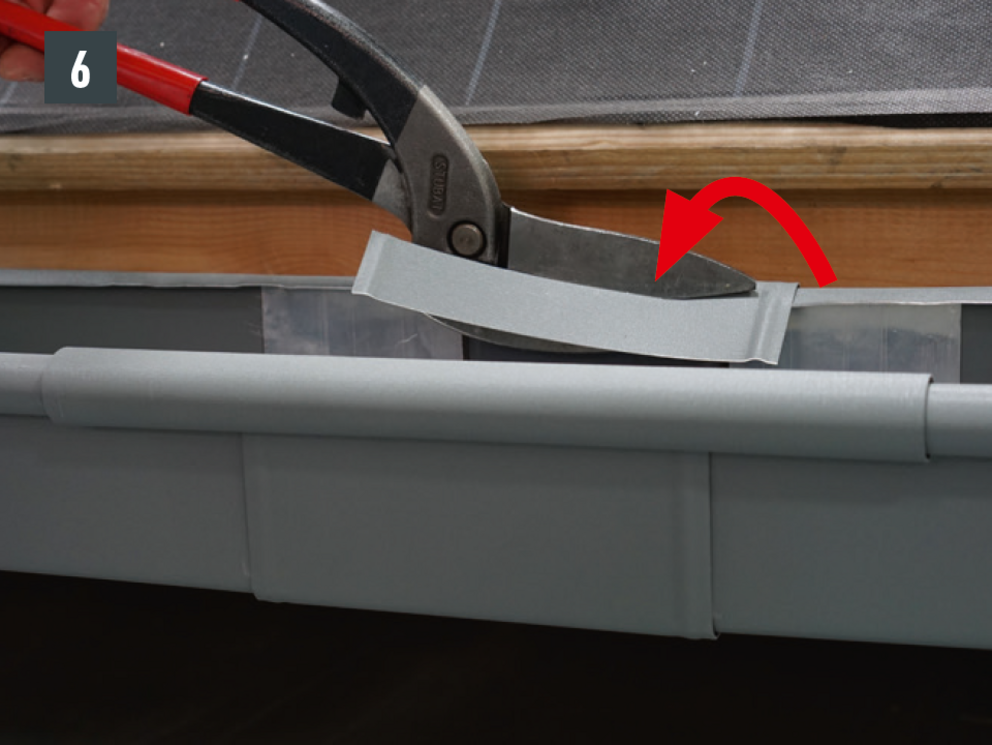

Krytka dilatačného prvku hranatého žľabu zaveste a odstrihnite pozdĺžne so zadným spätným ohybom (obr. 6).

Upozornenie

Spoj môžete vyhotoviť ako lepený alebo nitovaný.

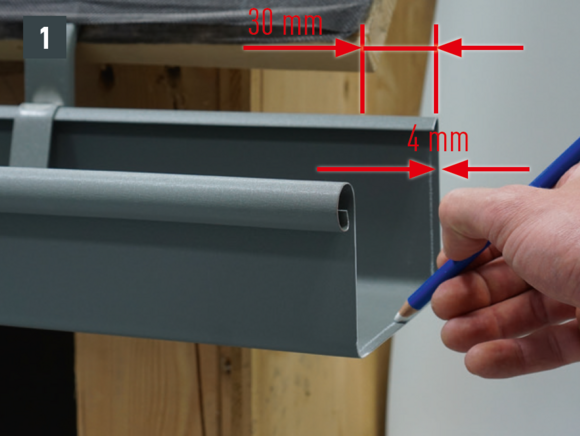

Vyznačte 4 mm od konca hranatého žľabu na čelo hranatého žľabu a ohnite ho von, presah vzhľadom na okraj strechy cca 30 mm (obr. 1).

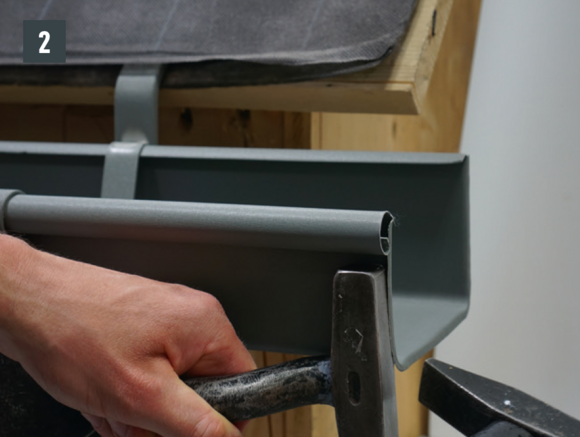

Kladivom a drážkovnicou koniec vytvarujte na 90° (obr. 2).

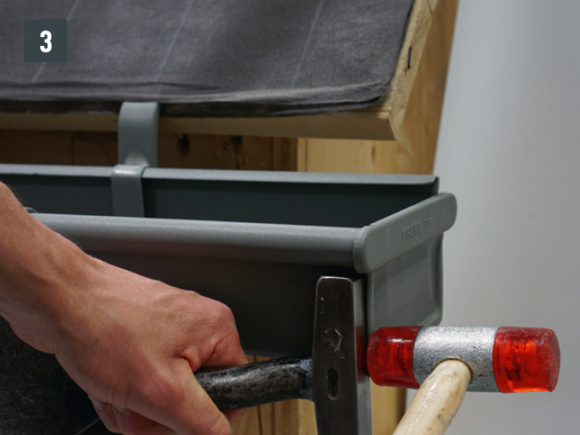

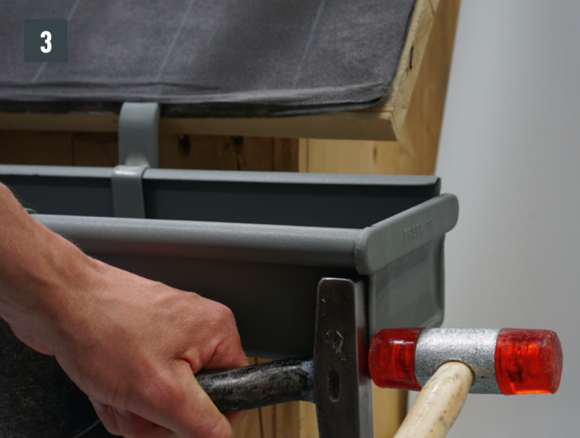

Čelo hranatého žľabu zafalcujte a utesnite špeciálnym silikónom alebo špeciálnym lepidlom PREFA (obr. 3).

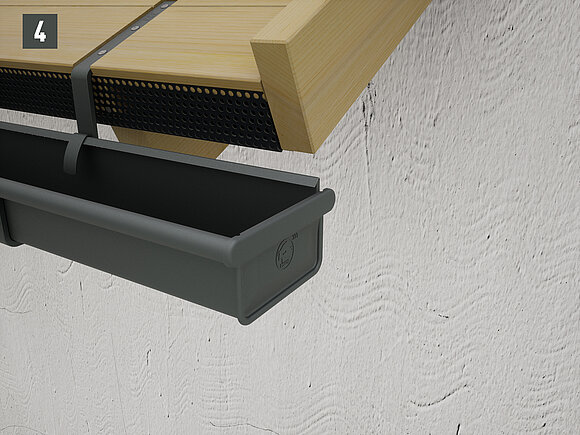

Finálne namontované čelo hranatého žľabu (obr. 4).

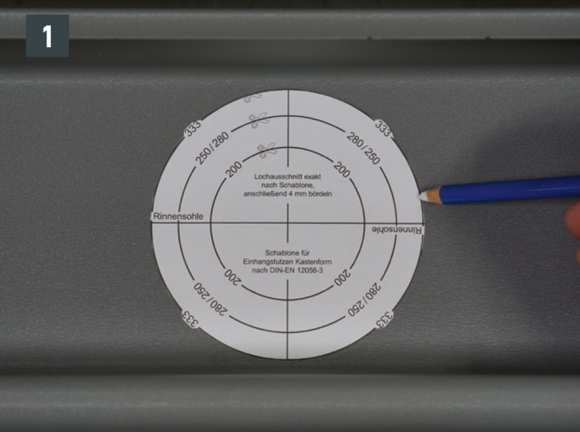

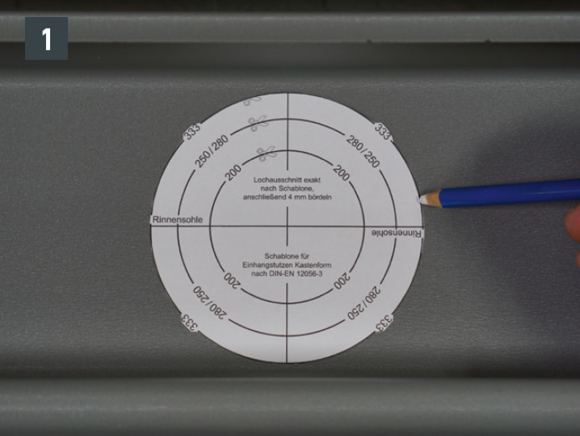

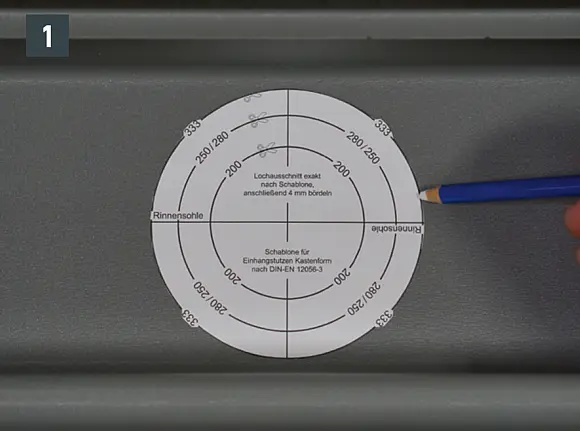

Na kotlík hranatého žľabu vyznačte podľa šablóny otvor v najnižšom bode hranatého žľabu (obr. 1).

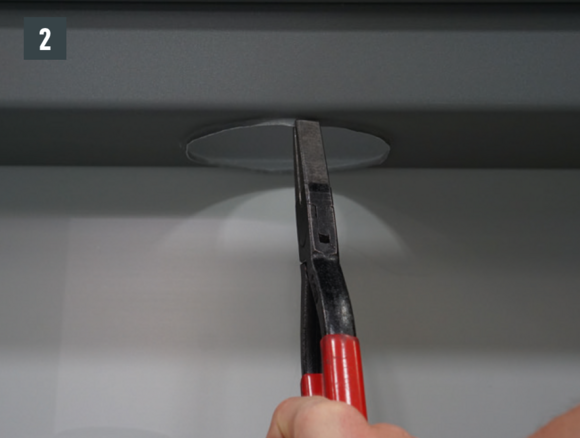

Otvor vystrihnite a ohnite o 4 mm nadol (obr. 2).

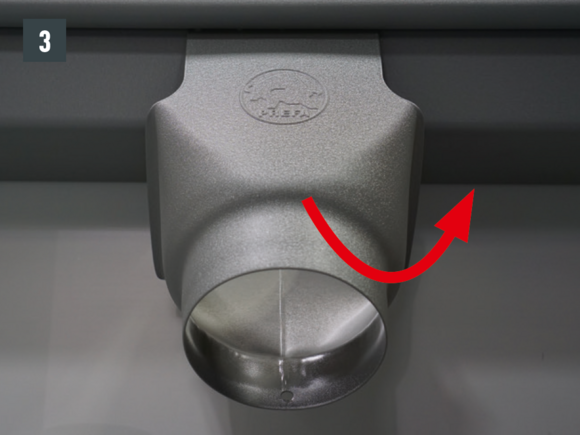

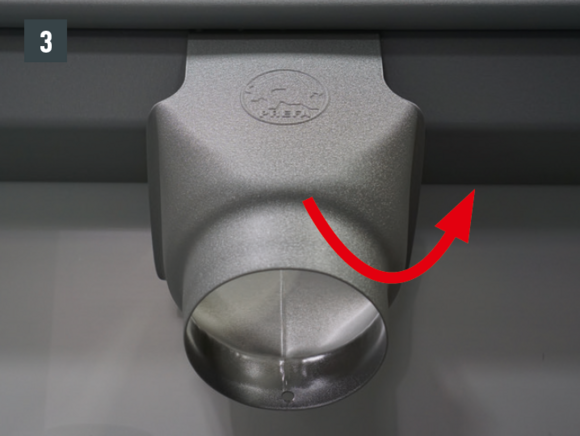

Zaveste kotlík hranatého žľabu (obr. 3).

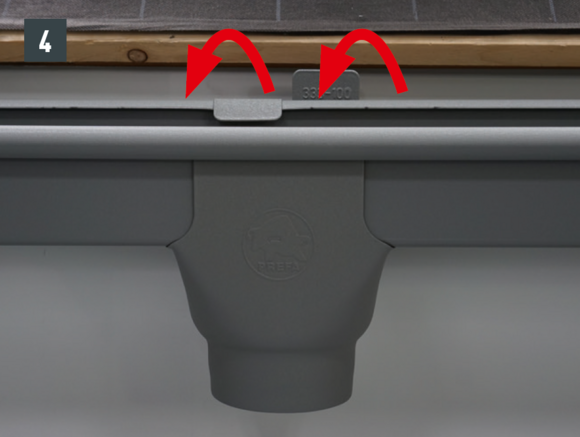

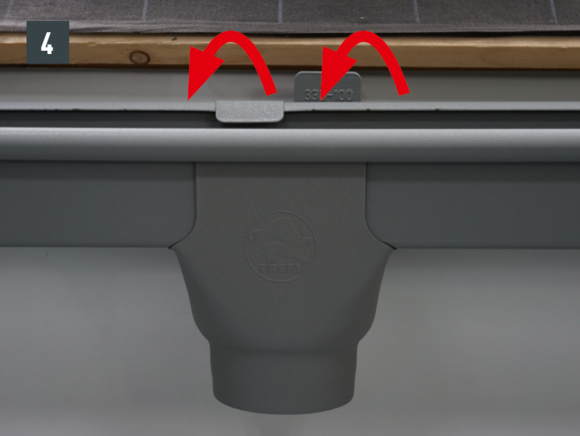

Zahnite príponky na zadnej strane kotlíka hranatého žľabu (obr. 4).
