Montáž dažďových zvodov sa realizuje pomocou objímok. Podľa podkladu (fasádna plocha) treba na objímky zvoliť vhodný upevňovací materiál.

Objímky treba namontovať tak, aby sa zachovala min. 20 mm vzdialenosť medzi zadnou stranou objímky a fasádou. Vzájomná vzdialenosť objímok nemá byť väčšia ako 2 m. (Národné normy a odborné predpisy môžu pripúšťa väčšie vzdialenosti. Vzhľadom na dĺžku dažďových zvodov PREFA 3 m sa ako praktická osvedčila max. vzdialenosť 2 m.)

Krytky tŕňa objímky plnia nasledujúce funkcie:

zakrytie vyrazených otvorov na tŕne pre objímky,
vytvorenie odkvapovej hrany, keď voda steká pozdĺž tŕňa objímky.

Upozornenie

V prípade potreby krytky na fasáde utesnite (napr. špeciálnym silikónom alebo špeciálnym lepidlom naneseným na spodnej strane krytky), tak, aby boli utesnené proti hnanému dažďu.

Na použitie pri ešte nedokončených fasádach s kontaktným zatepľovacím systémom (k dispozícii pre tepelné izolácie s hrúbkou 100 – 180 mm a 180 – 260 mm).

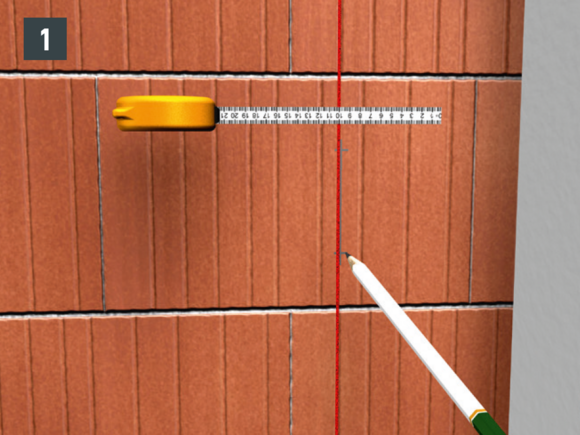

Určite a vyznačte polohu držiaka. Dbajte na zvislé vyhotovenie v jednej línii (obr. 1).

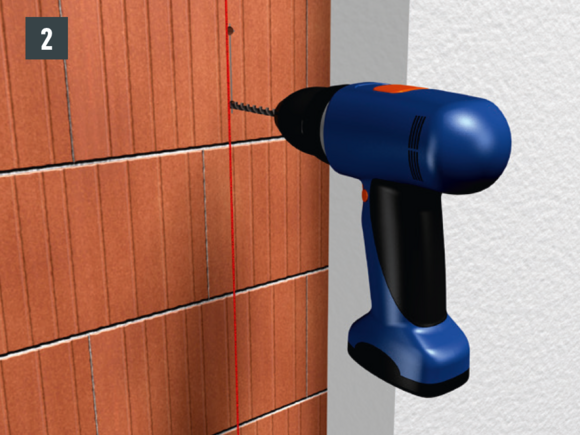

Vyznačené miesta vyvŕtajte (vrták Ø 8 mm) (obr. 2).

Upozornenie

Zohľadnite minimálnu vzdialenosť od nosných vonkajších rohov a ostení (min. 100 mm).

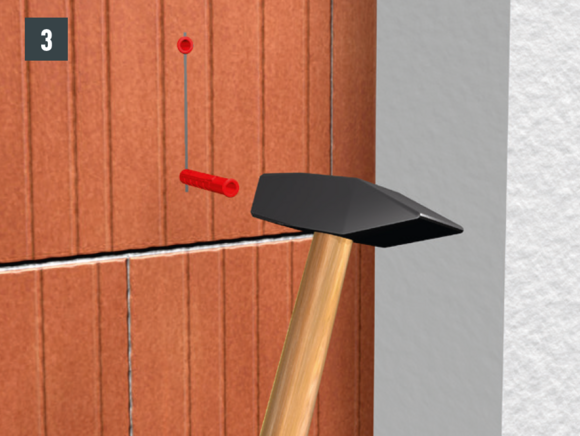

Úplne zarazte hmoždinku (obr. 3).

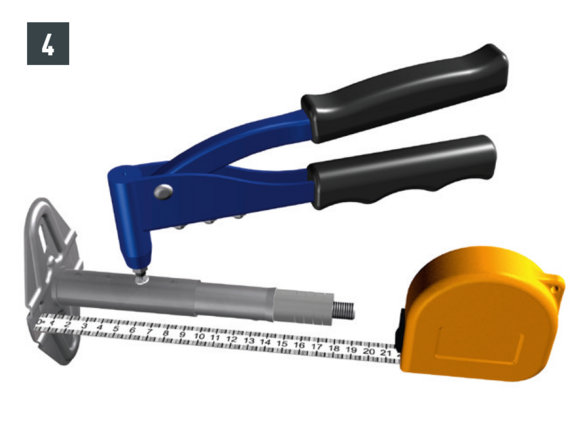

Držiak prispôsobte príslušnej hrúbke tepelnej izolácie a zafixujte priloženým nitom (Ø 4 mm) (obr. 4).

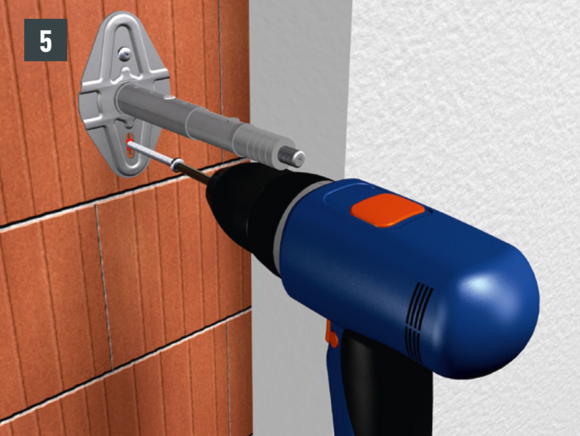

Držiak namontujte priloženými skrutkami (Torx TX 25) (obr. 5).

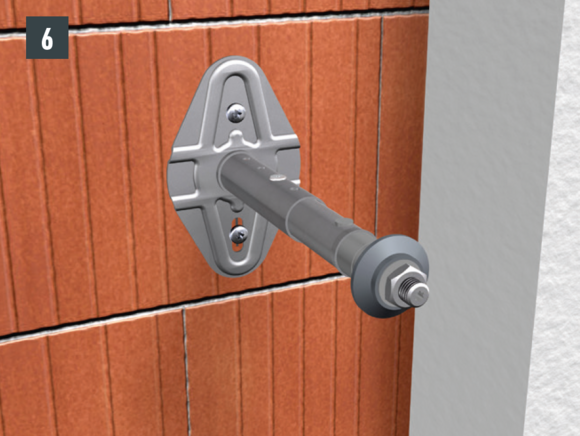

Krytku nasuňte na hotový zmontovaný držiak a na tŕň so závitom naskrutkujte maticu (obr. 6).

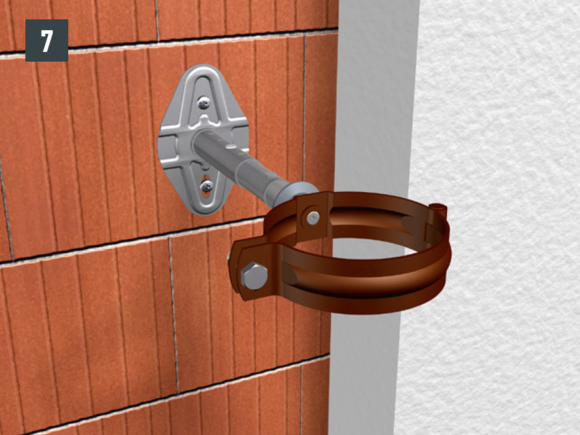

Objímku so závitom M10 priskrutkujte na držiak. Vzdialenosť od rúry k hotovej ploche fasády musí byť min. 20 mm (obr. 7).

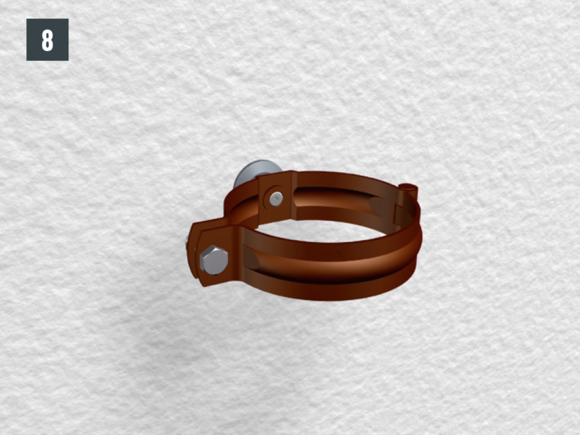

Hotová zmontovaná objímka na kontaktnom zatepľovacom systéme (obr. 8).

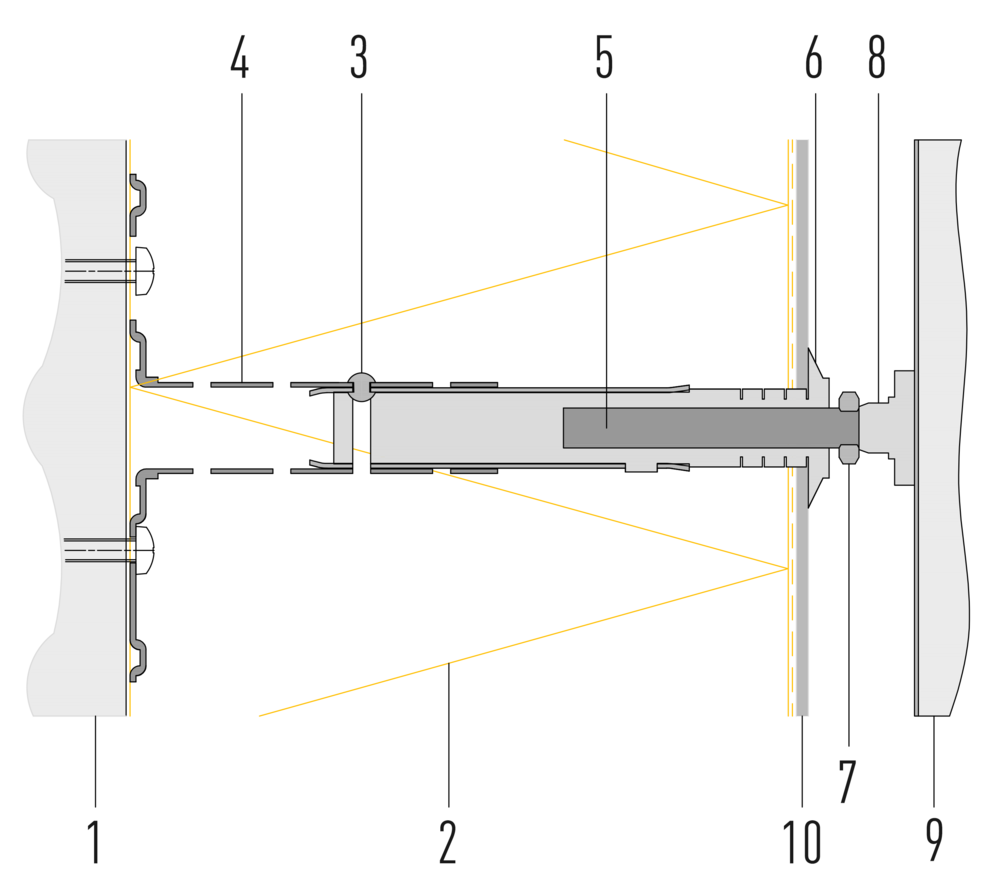

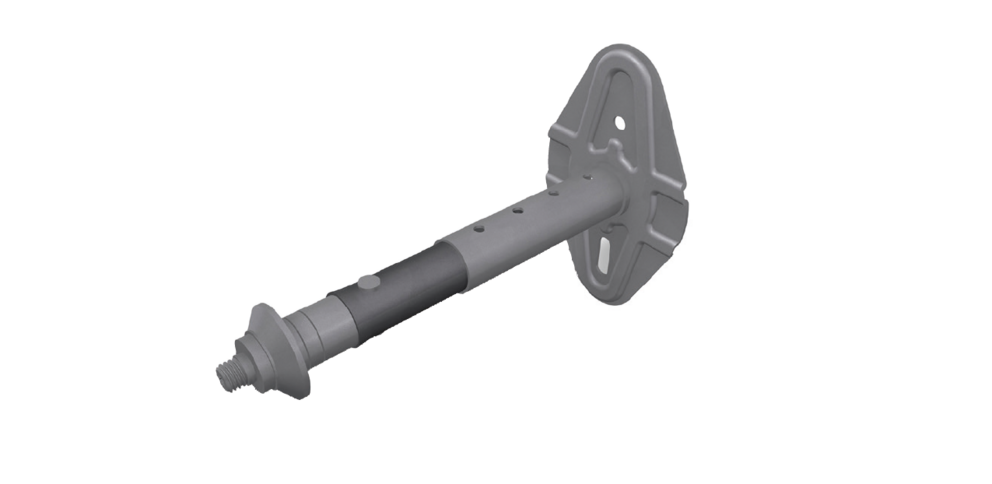

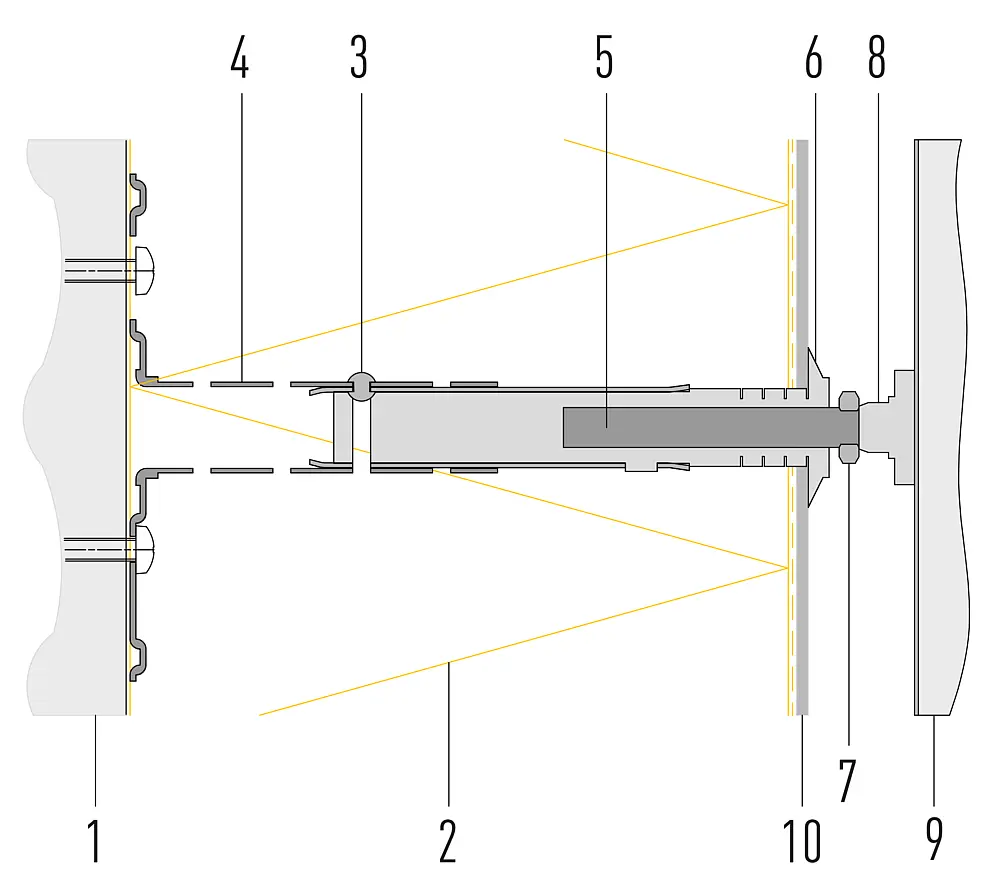

Držiak do kontaktného zatepľovacieho systému

1 nosný podklad
2 Kontaktný zatepľovací systém
3 Nity
4 Držiak
5 Závit M10

6 Krytka
7 Matica
8 Objímka so závitom M10
9 Dažďový zvod
10 Vonkajšia omietka

Pri použití na existujúcich fasádach s kontaktným zatepľovacím systémom (možná hrúbka tepelnej izolácie 50 – 200 mm, min. hĺbka ukotvenia v murive: 70 mm

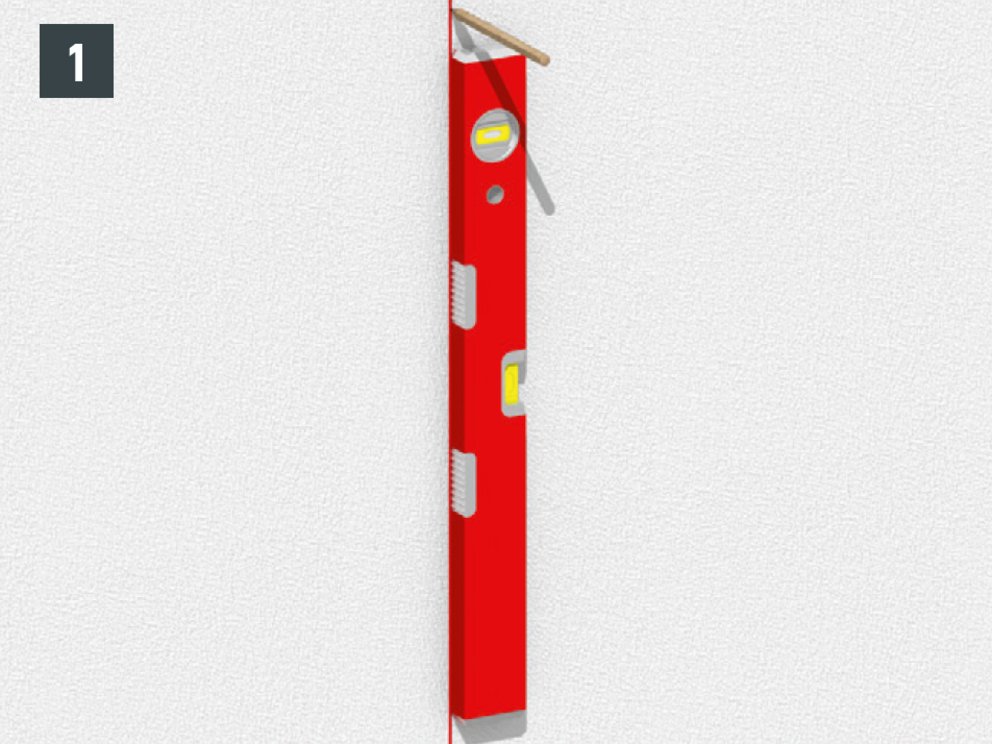

Určite a vyznačte pozíciu hmoždinky. Dbajte na zvislé vyhotovenie v jednej línii. Zohľadnite minimálnu vzdialenosť od nosných vonkajších rohov a ostení. V okrajovej časti (napr. v rohu múra) treba hmoždinku zatlačiť tak, aby rozopretie pôsobilo paralelne k okraju (obr. 1).

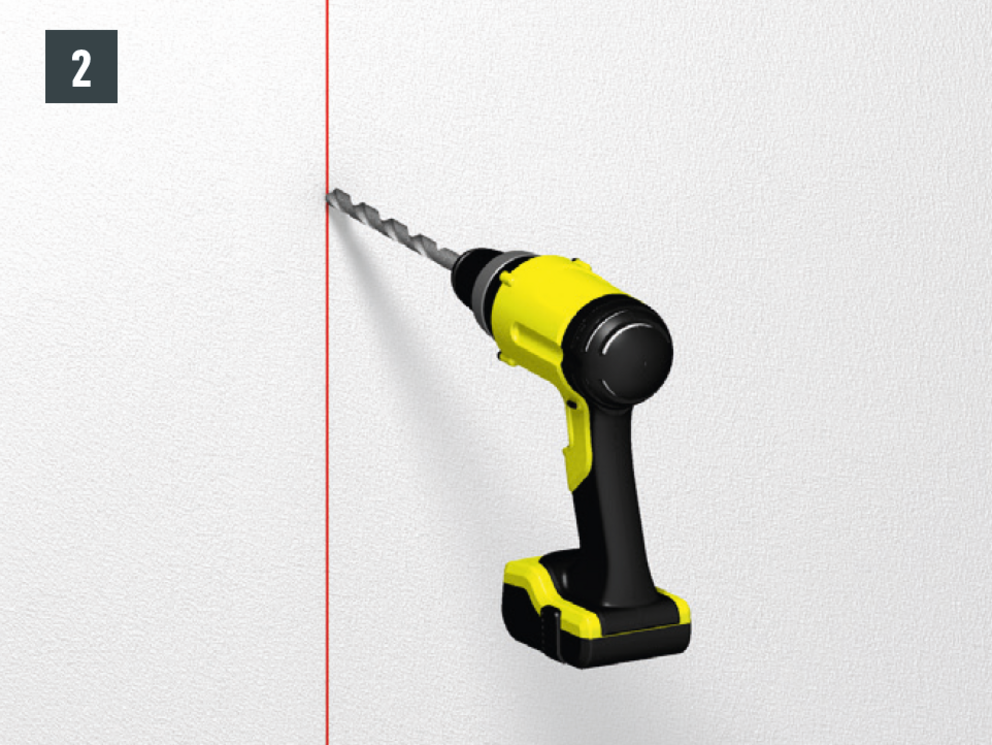

Vyznačené miesta predvŕtajte vrtákom s Ø 10 mm podľa dĺžky hmoždinky. Minimálna hĺbka kotvenia v murive je 70 mm (obr. 2).

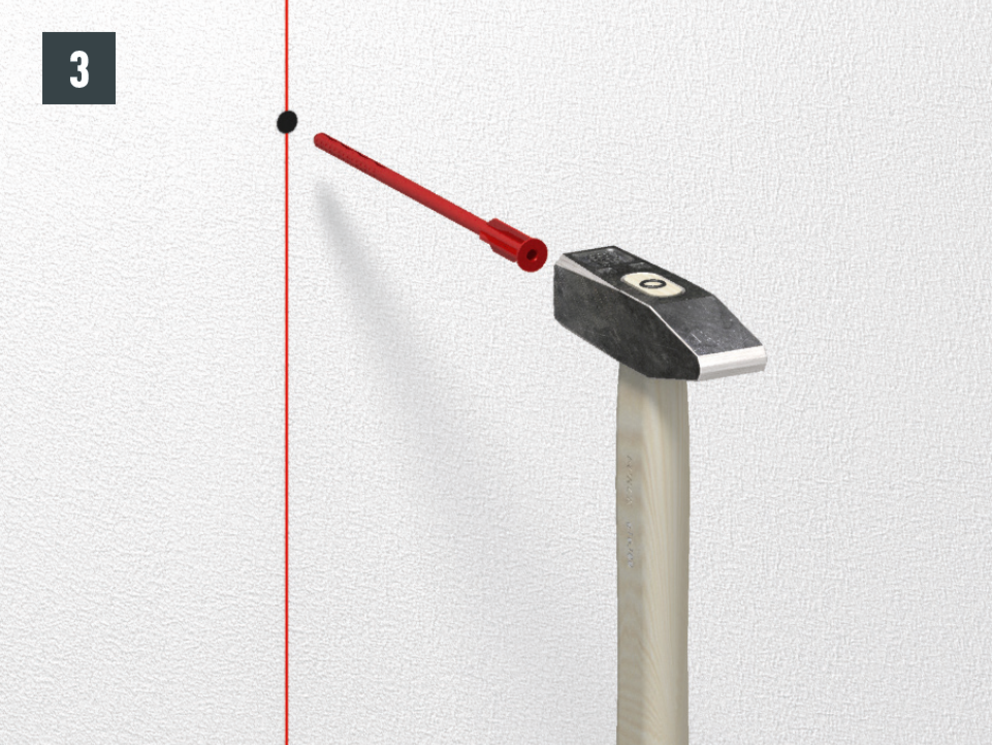

Hmoždinku zatlčte tak, aby lícovala s fasádou (obr. 3).

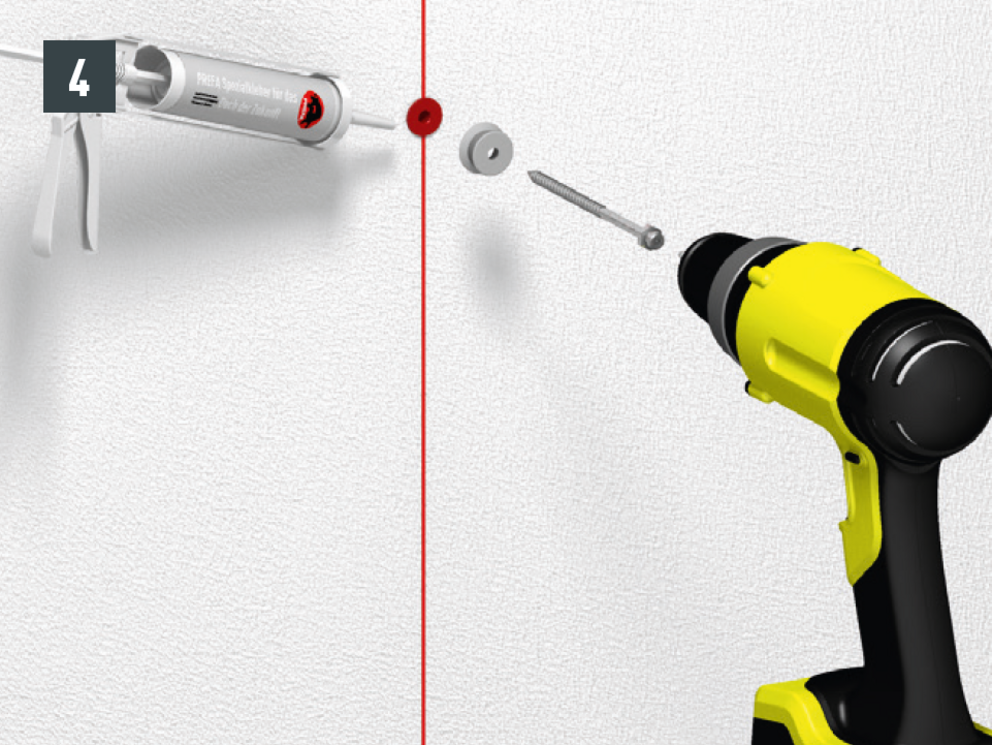

Krytku nasuňte na tŕň objímky a prilepte na fasádu špeciálnym lepidlom (obr. 4) zabraňujúcim preniknutiu vody pri hnanom daždi.

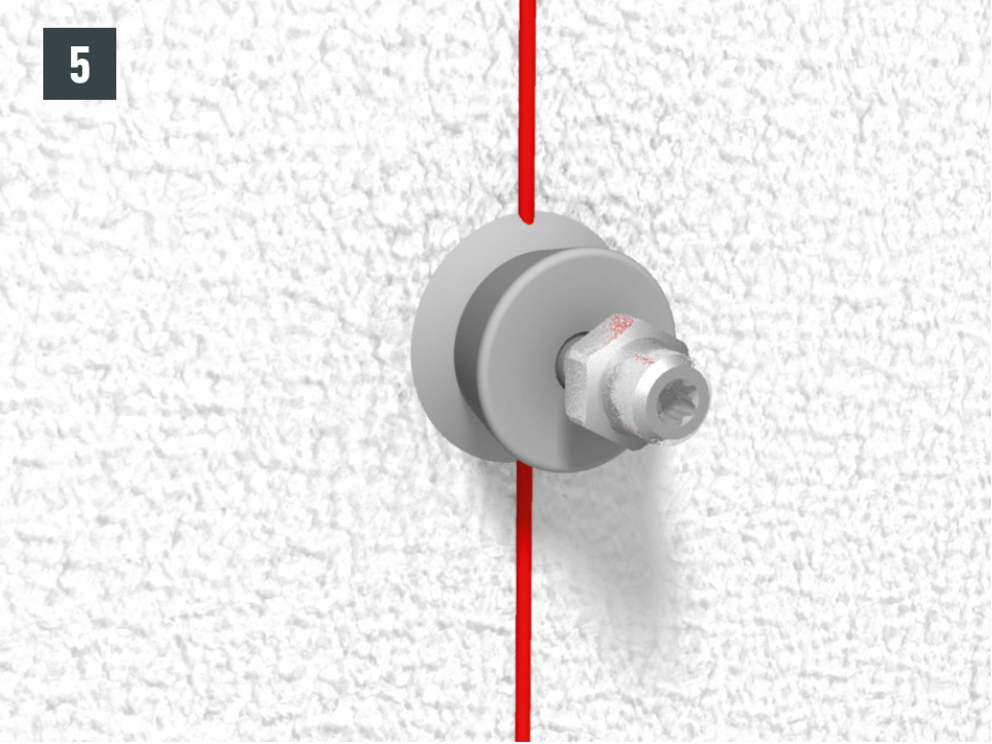

Tŕň objímky naskrutkujte do hmoždinky (nadstavcom Torx TX 25 alebo kľúčom s veľkosťou 13) (obr. 5).

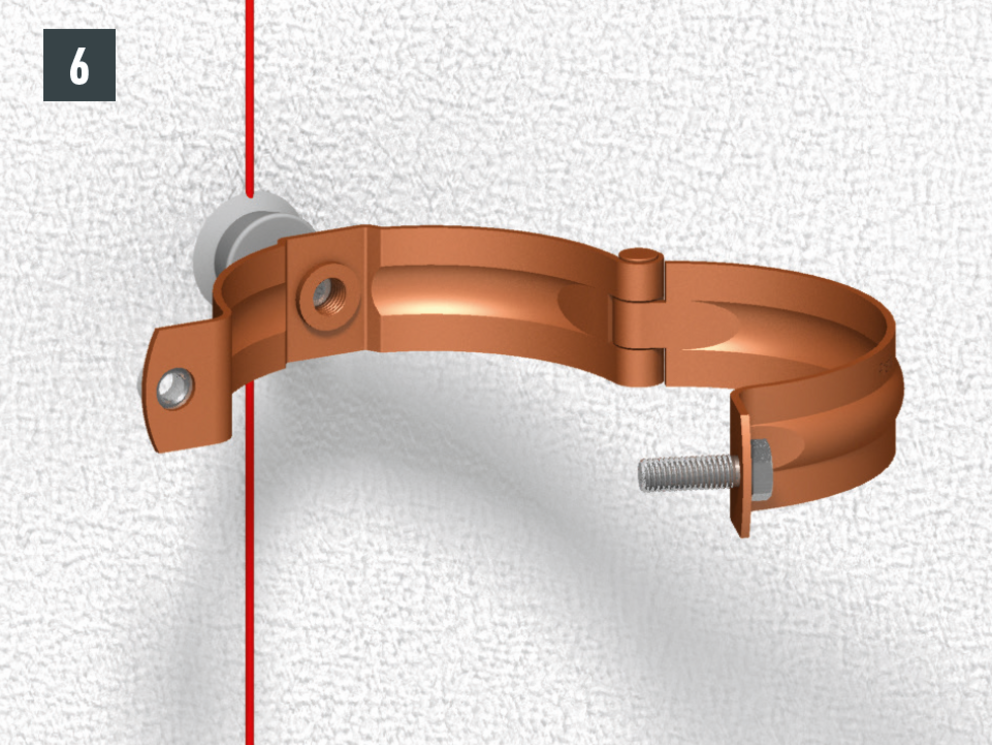

Objímku alebo montážnu svorku štvorcového zvodu naskrutkujte na tŕň objímky PREFA (obr. 6).

Upozornenie

Vzdialenosť medzi dažďovým zvodom PREFA a plochou fasády musí byť min. 20 mm. Pri použití štvorcového zvodu dodržte medzi stenou a štvorcovým zvodom vzdialenosť min. 45 mm.

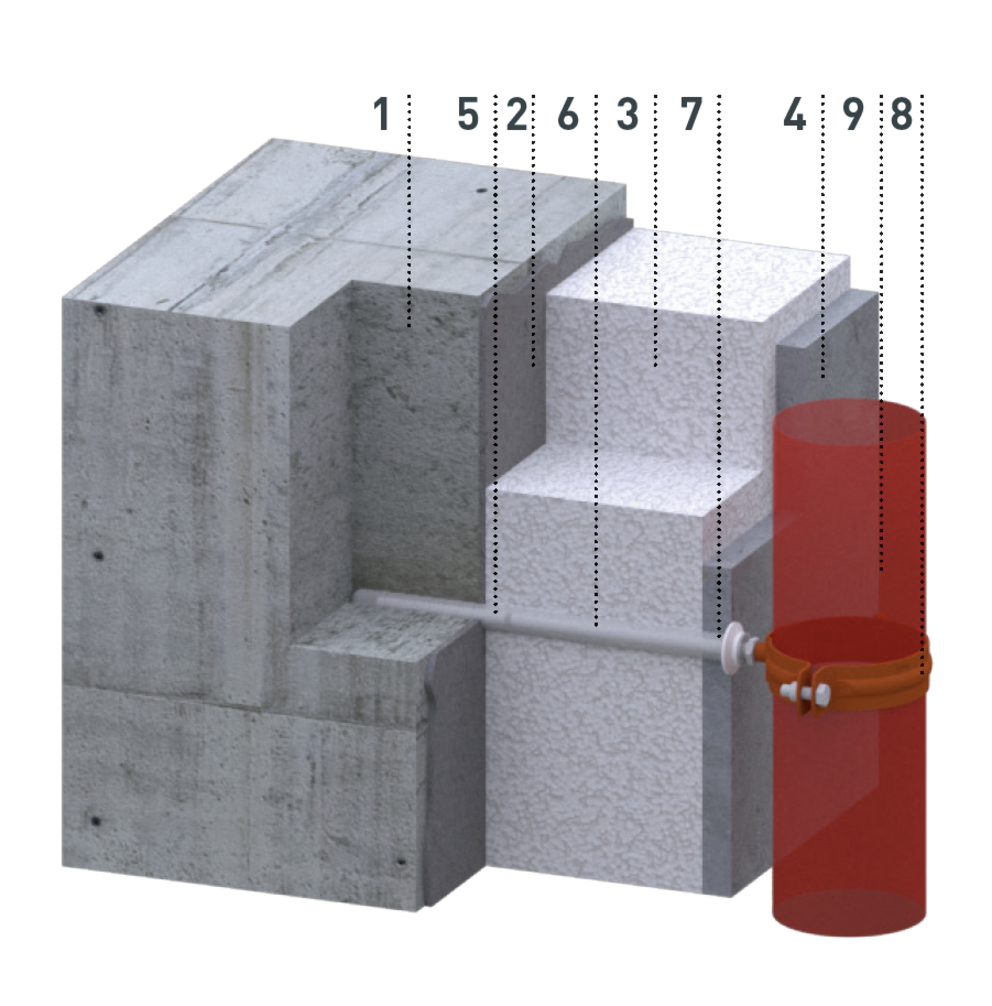

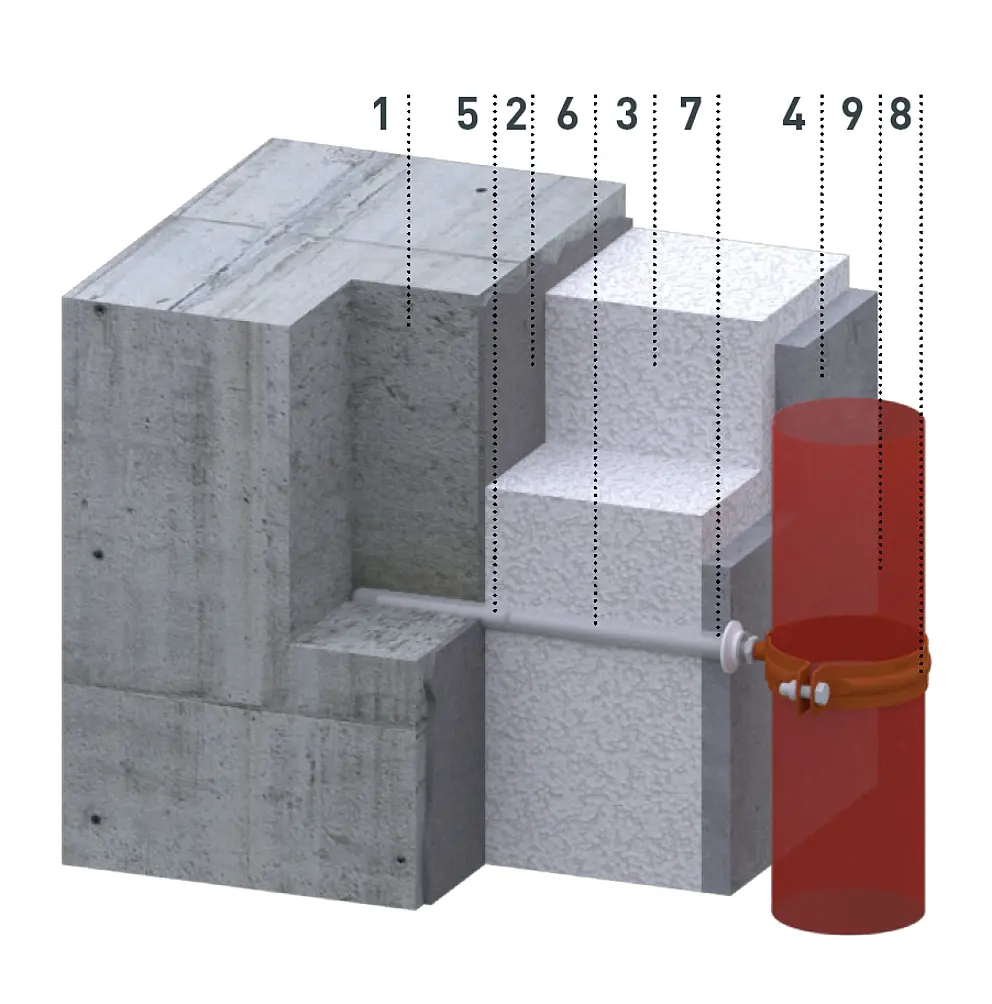

Hmoždinka

1 Murivo
2 Lepidlo
3 tepelná izolácia
4 Omietka
5 Tŕň s krytkou

6 Hmoždinka
7 Krytka
8 Objímka
9 Dažďový zvod

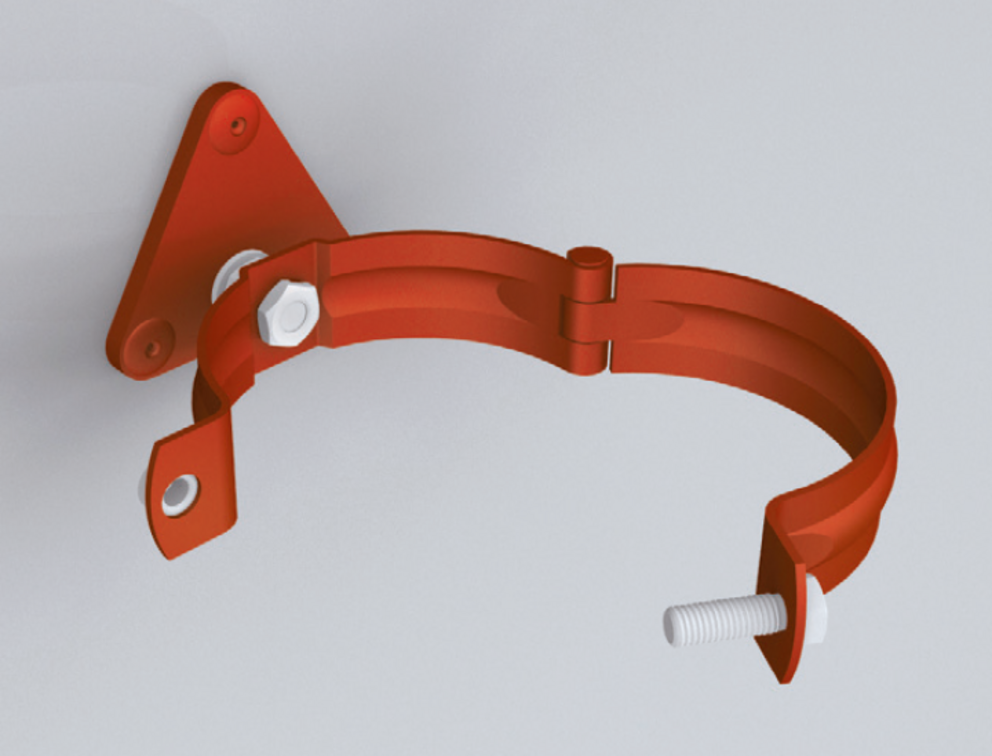

Na použitie na kovových fasádach a podkladoch (hliníkový kompozitný panel, trapézové fasádne plechy, tvarované rúry).

Upozornenie

Upevňovací materiál nie je súčasťou dodávky. Použite adekvátne skrutky alebo nity podľa podkladu.

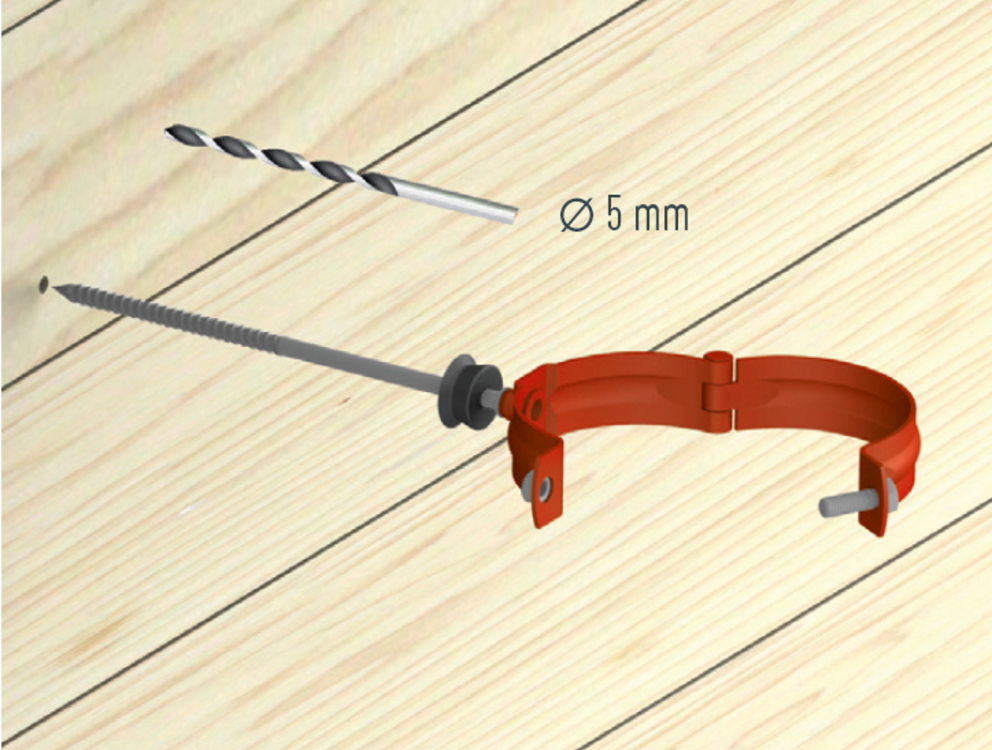

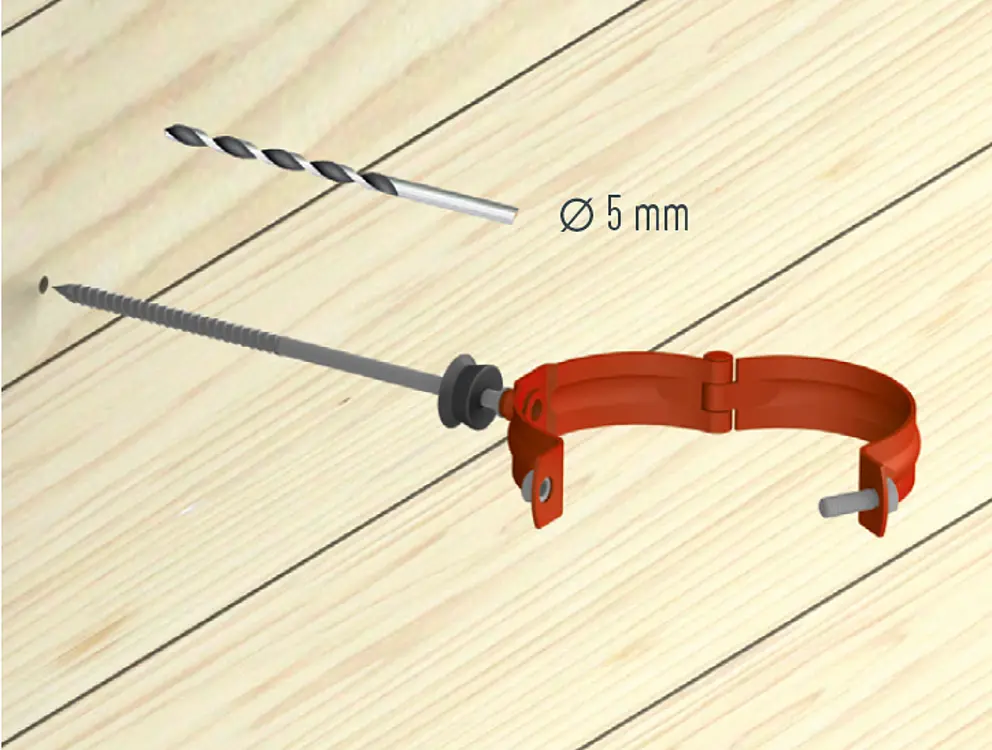

Na použitie do betónu, tehly a dreva. Dĺžka tŕňa 140/200/330 mm. Vyznačte, predvŕtajte vrtákom s Ø 5 mm, založte kryt a zaskrutkujte nadstavcom TX 25.

V prípade potreby krytky na fasáde utesnite (napr. špeciálnym silikónom alebo špeciálnym lepidlom naneseným na spodnej strane krytky), tak, aby boli utesnené proti hnanému dažďu.

Upozornenie

Mimoriadne opatrne postupujte pri predvŕtavaní do podkladov obsahujúcich piesok.

Zberné kotlíky treba na fasádu primontovať vhodnými upevňovacími prostriedkami, ktoré treba prispôsobiť príslušnému podkladu.

Zabudovaním tesnenia sa zamedzí prípadnému vytekaniu vody na zadnej strane zberného kotlíka.

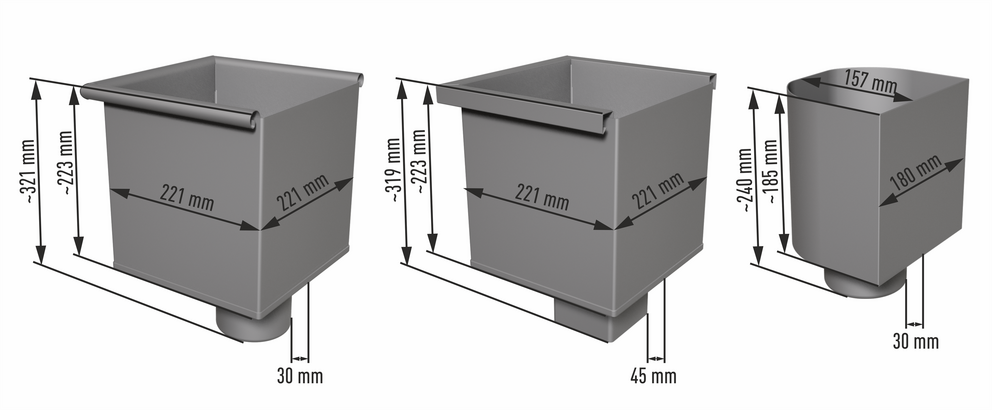

Rozmery zberných kotlíkov PREFA

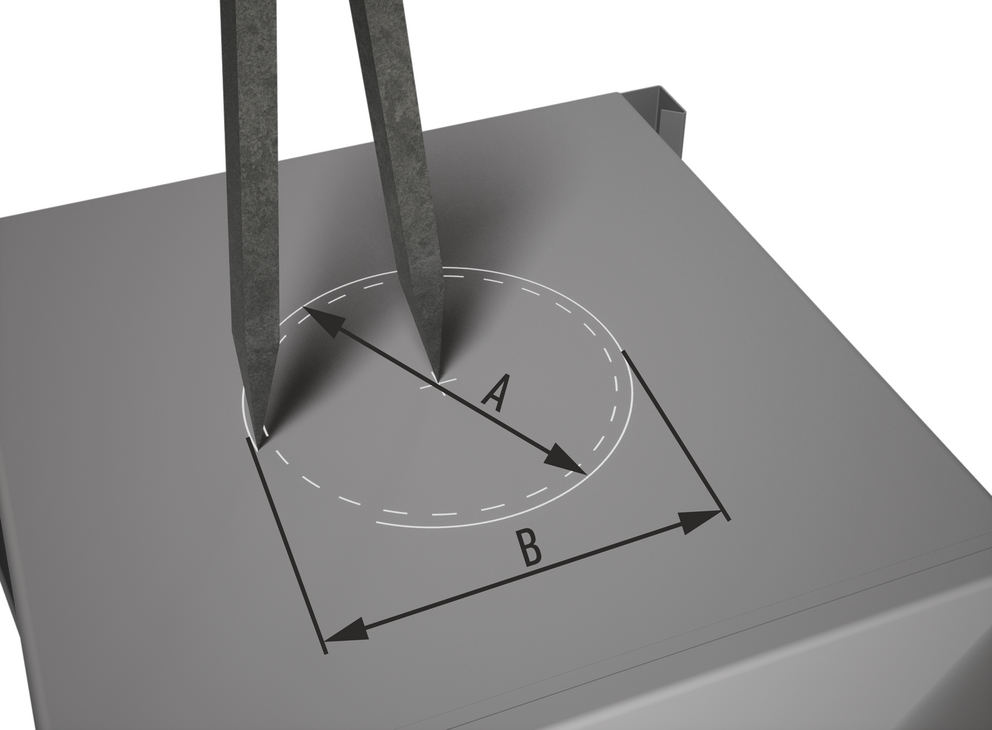

Vyznačte a vyrežte priemer rúry vrát. rezervy na tesnenie na zadnej strane zberného kotlíka (obr. 1).
Rezerva na tesnenie:
— Na priemere: 8 mm
— Na polomere: 4 mm

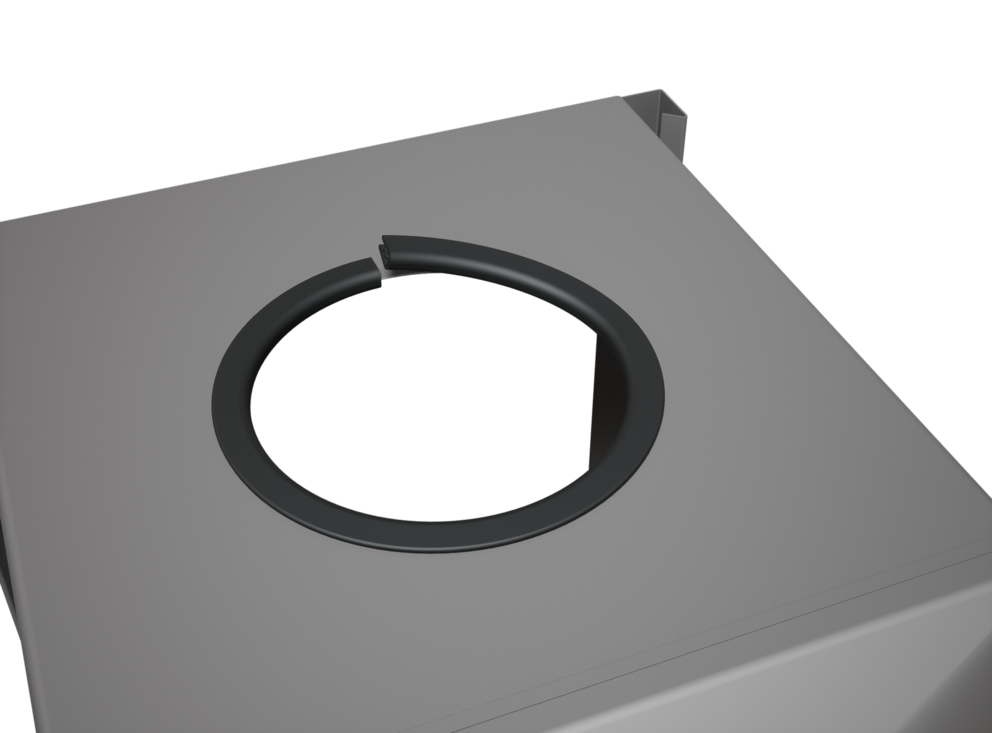

Priložené tesnenie nasuňte na reznú hranu tak, že začnete na hornej strane zberného kotlíka. Škára musí byť na hornej strane. Potom skráťte tesnenie na potrebnú dĺžku (obr. 2).

Upozornenie

Maximálny priemer: 120 mm

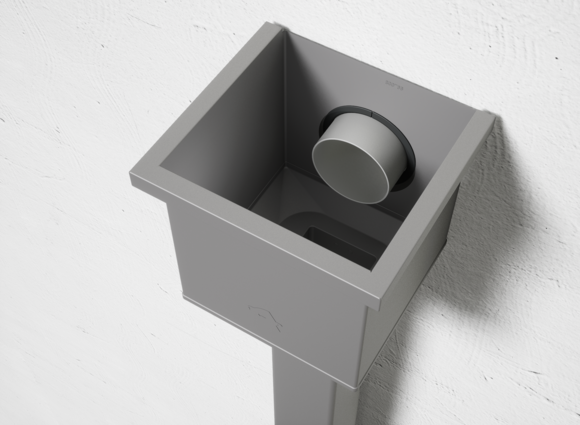

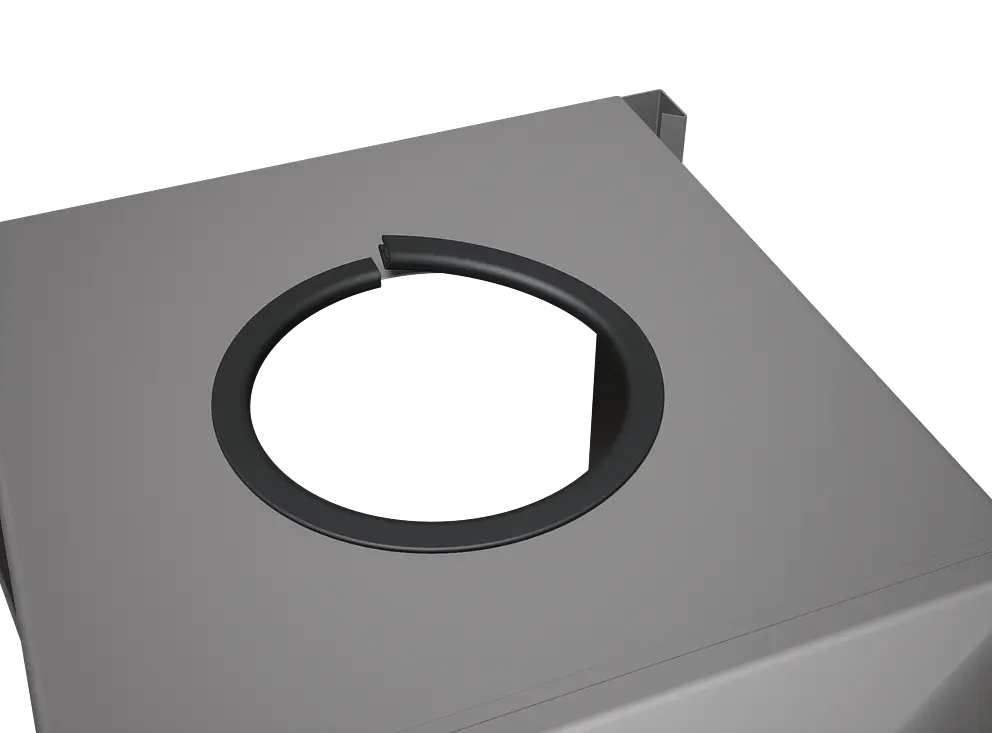

Finálne osadené tesnenie s pripojenou rúrou (obr. 3).

Montáž fasádneho kotlíka so zaústením pre strešný chrlič

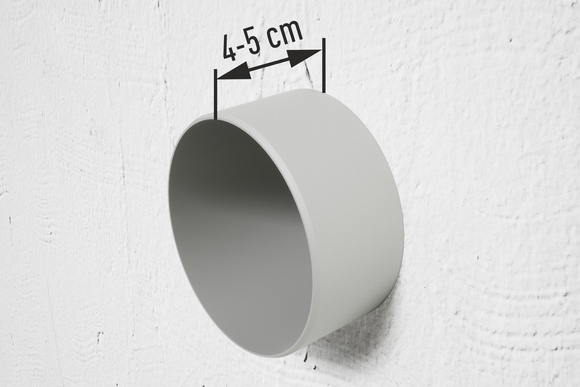

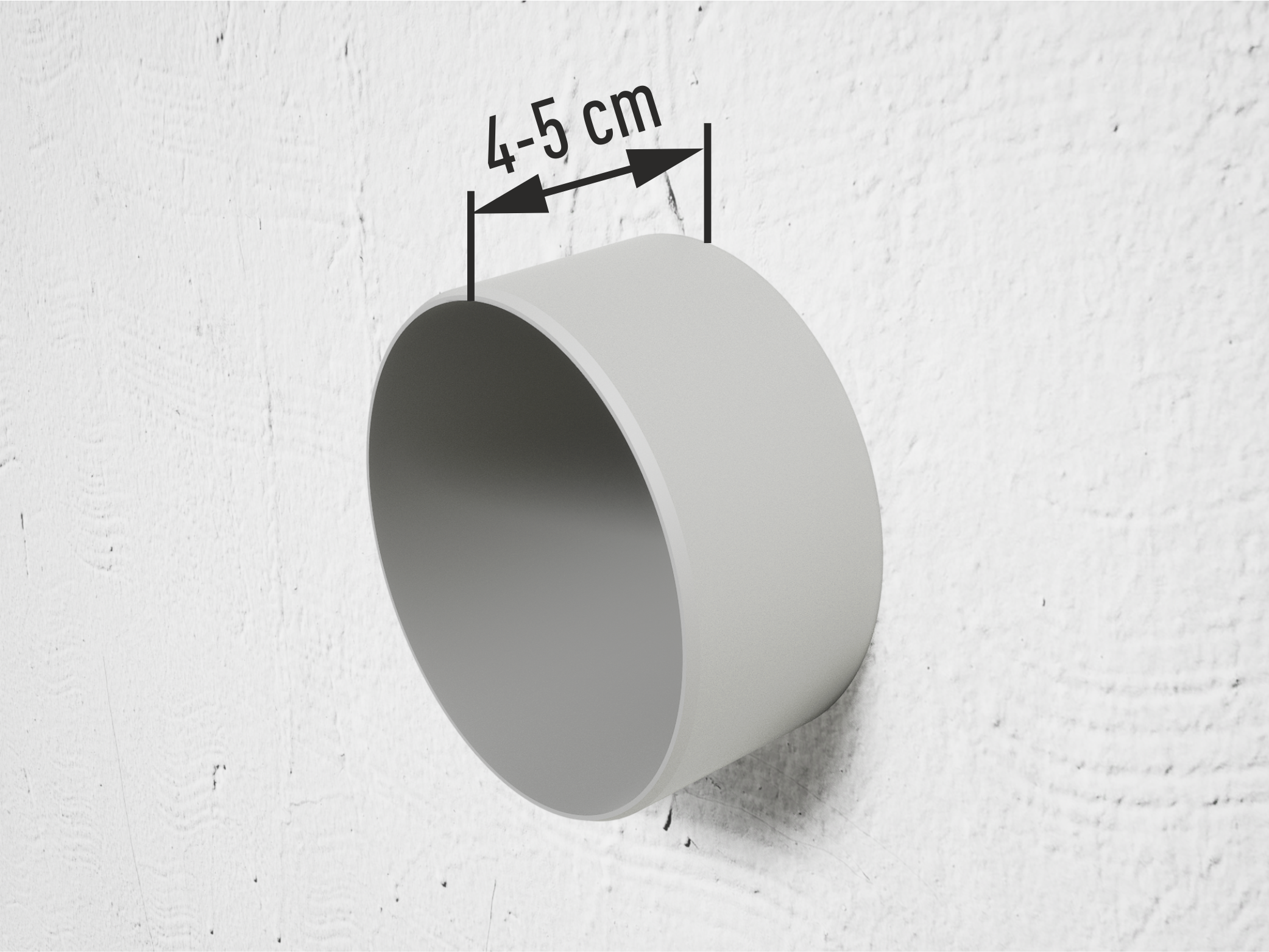

Hrdlo odrežte vo vzdialenosti 4 – 5 cm od hotovej fasády a reznú hranu čisto zrazte (obr. 1).

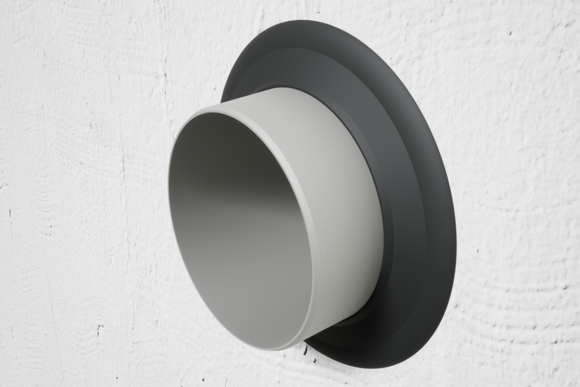

Nasuňte EPDM tesnenia a pritlačte ho na fasádu (obr. 2).

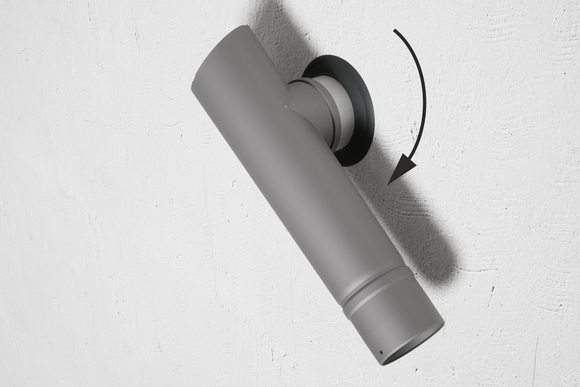

Nasaďte fasádny kotlík so zaústením pre strešný chrlič na hrdlo s uhlom 90° vzhľadom na odtok a otočnými pohybmi ho otočte v smere odtoku. Na uľahčenie montáže prípadne natrite hrdlo klzným prostriedkom (obr. 3).

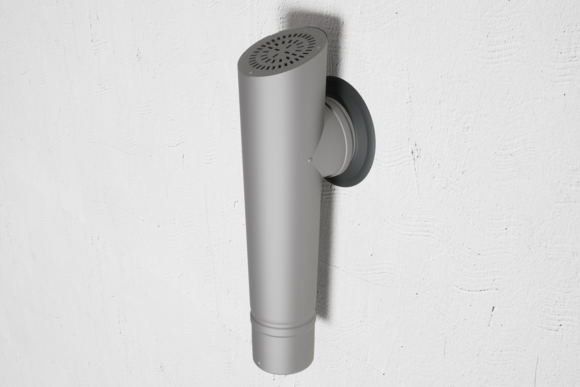

Finálne namontovaný fasádny kotlík so zaústením pre strešný chrlič (obr. 4).

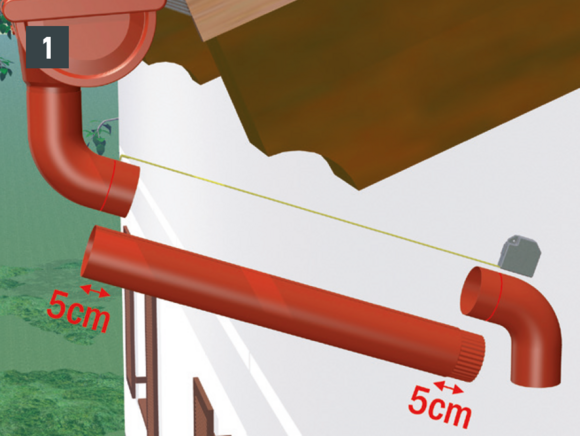

Odmerajte dĺžku odskoku dažďového zvodu. Odskok zvodu pripevnite k dažďovému kotlíku (obr. 1).

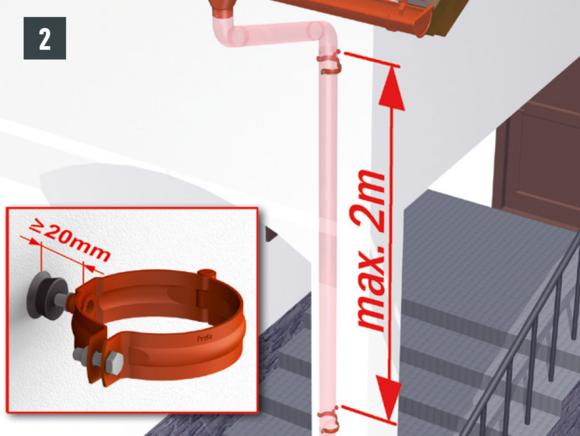

Na stenu namontujte objímky. Každá zvodová rúra musí byť kotvená minimálne 2 objímkami. Vzájomná vzdialenosť objímok nesmie byť väčšia ako 2 m. Vzdialenosť od rúry k hotovej ploche fasády musí byť min. 20 mm (obr. 2).

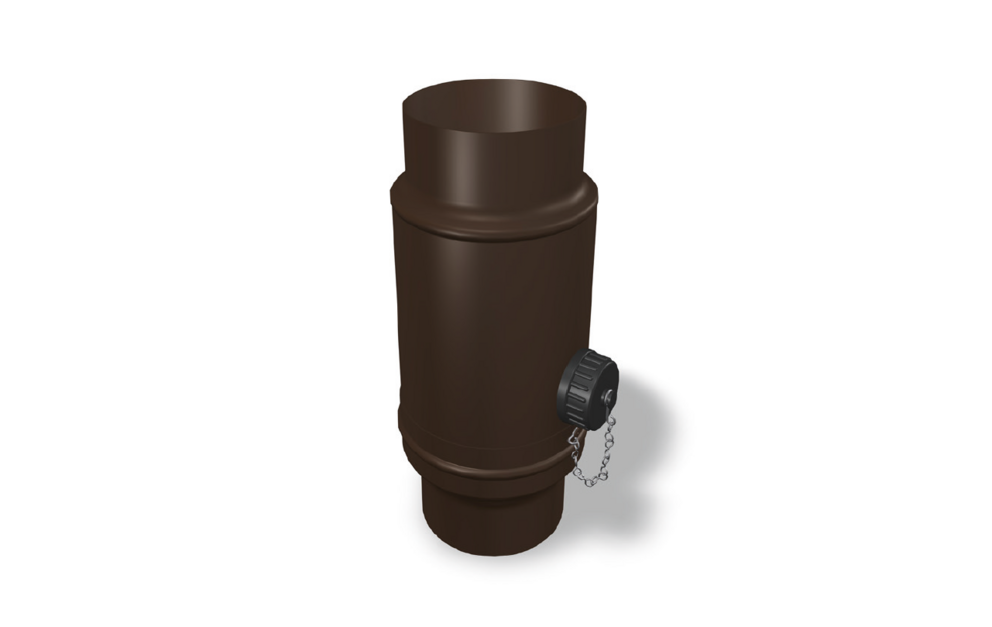

Zberač dažďovej vody je praktický pomocník, ktorý pomáha optimálne využívať prírodné zdroje!

Prostredníctvom zberača dažďovej vody sa pri vodných zrážkach plní nádoba na dažďovú vodu priamo cez dažďový zvod a zhromažďuje vodu do požadovanej výšky.

Vyberte vodorovný a pevný podklad na nádobu na dažďovú vodu hneď vedľa dažďového zvodu.
V dažďovom zvode vytvorte otvor dlhý 165 mm. Horná hrana otvoru je cca 30 mm (alebo menej) nad horným okrajom nádoby na dažďovú vodu. Objímka nachádzajúca sa nad ním by mala byť minimálne vo vzdialenosti 130 mm od tohto otvoru.
Demontovateľný vrchný diel nasaďte na horný dažďový zvod a posuňte nahor. Následne ohnite okraj horného dažďového zvodu von.
Spodný dažďový zvod rozšírte na 40 mm.
Zberač dažďovej vody navlečte nahor na dažďový zvod a potom ho nasaďte nadol do rozšíreného dažďového zvodu.
Demontovateľný horný diel nakoniec opäť posuňte nadol na zberač dažďovej vody. Hornú časť zberača nefixujte, pretože v opačnom prípade sa zberač nebude dať pri čistení demontovať.
Otvor na prítok do nádoby vyznačte vo výške otvoru na hadicu zberača dažďovej vody. Následne vyvŕtajte do nádoby otvor (∅ 33 mm) a do nádoby na dažďovú vodu primontujte hadicovú prípojku.

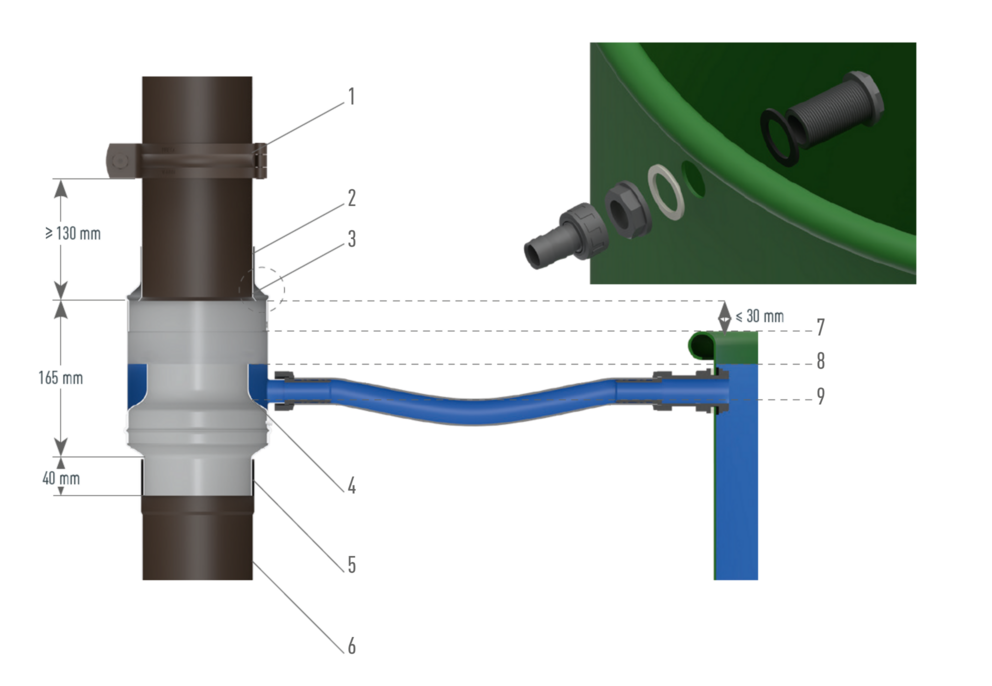

Zberač dažďovej vody

1 Objímka
2 Demontovateľný horný diel
3 Tvarovanie
4 Snímač mrazu
5 Rozšírenie

6 Dažďový zvod
7 Minimálna výška nádoby na dažďovú vodu
8 Max. hladina vody
9 Ustálená hladina vody

Napojenie na nádobu na dažďovú vodu:
Hadicovú prípojku naskrutkujte na zberač dažďovej vody a potom založte bežnú záhradnú hadicu s priemerom 25 mm, resp. 1“ (nie je súčasťou dodávky).

Upozornenie

Zberač dažďovej vody treba v závislosti od znečistenia pravidelne zbavovať lístia a nečistôt a v prípade potreby aj ľadu a snehu. Aby sa zamedzilo poškodeniam v dôsledku mrazu, treba v zimnom období odstrániť hadicovú prípojku a zberač dažďovej vody uzavrieť skrutkovým uzáverom, ktorý je súčasťou dodávky.
