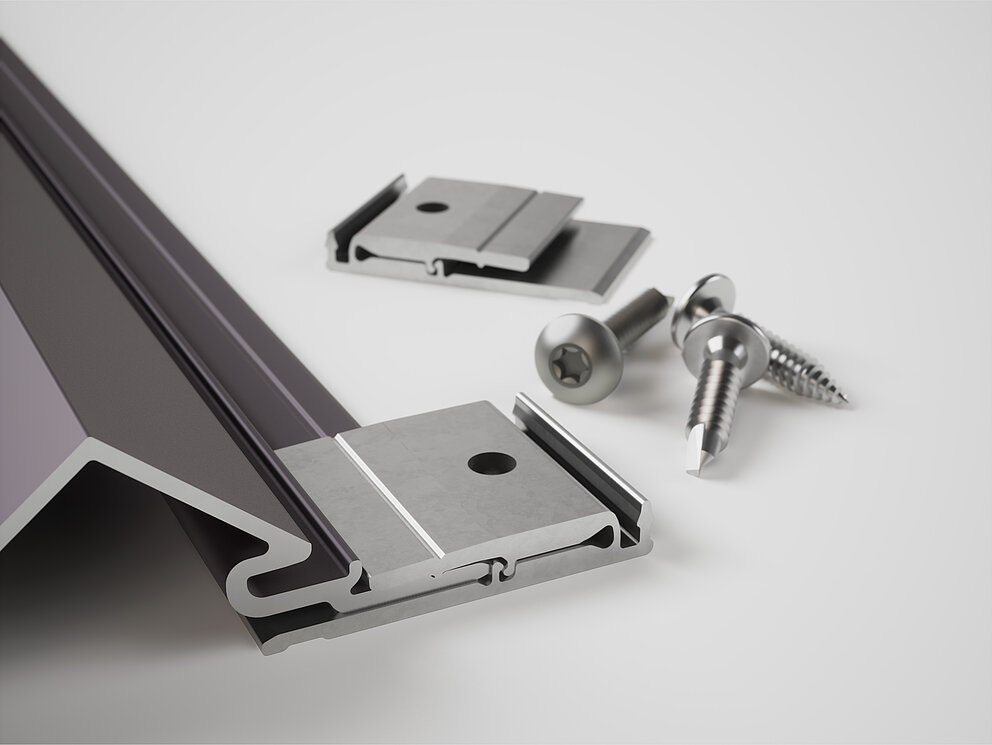

Skrytý montážny systém s drážkou a perom pre vlnitý profil a prelamovaný profil sa skladá z dilatačnej príponky a špeciálnej skrutky pre drevenú, oceľovú a hliníkovú podkonštrukciu.

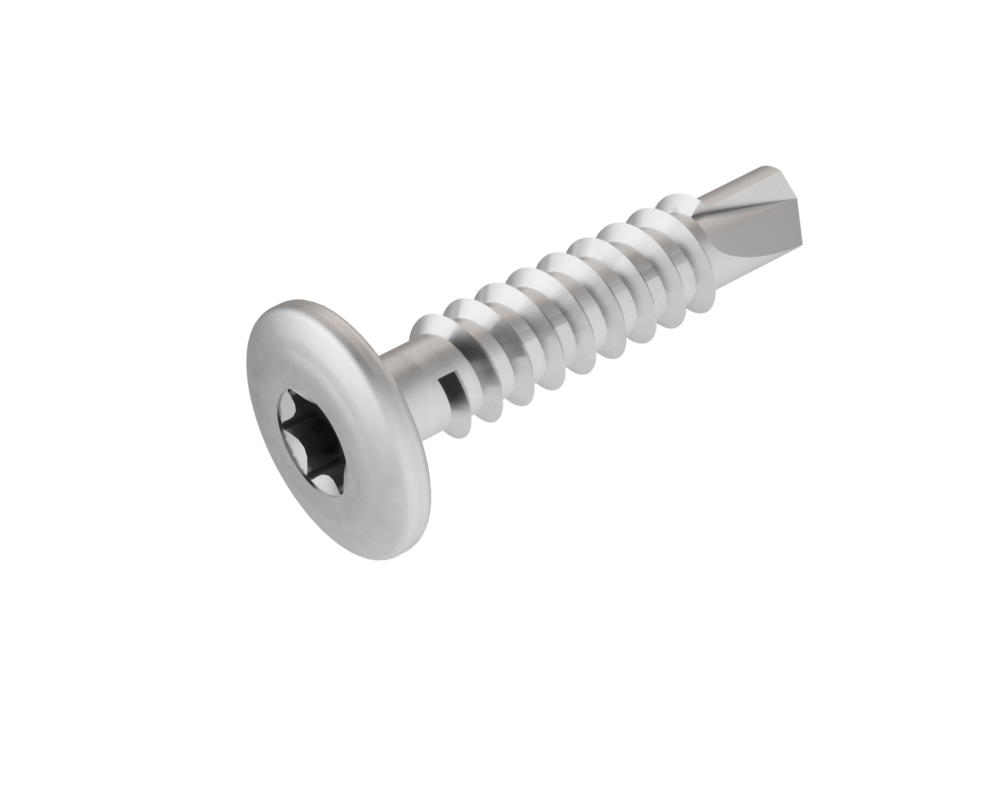

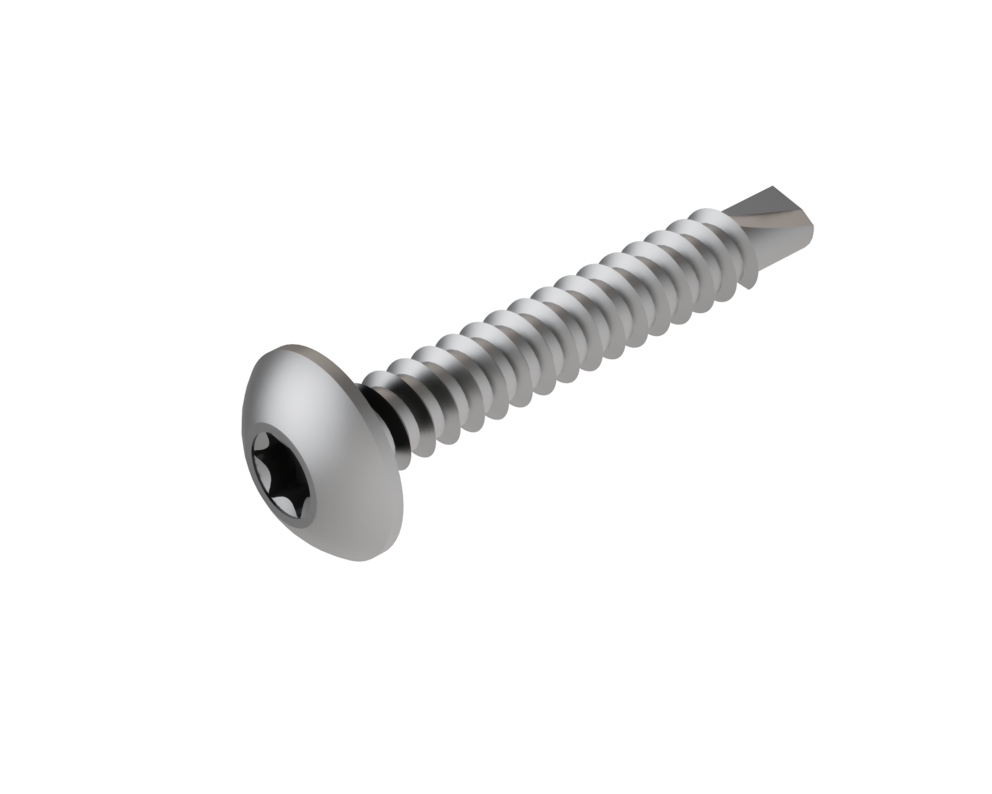

Špeciálna skrutka pre hliníkovú podkonštrukciu Upevnenie nosného hliníkového profilu (L alebo T profil) |

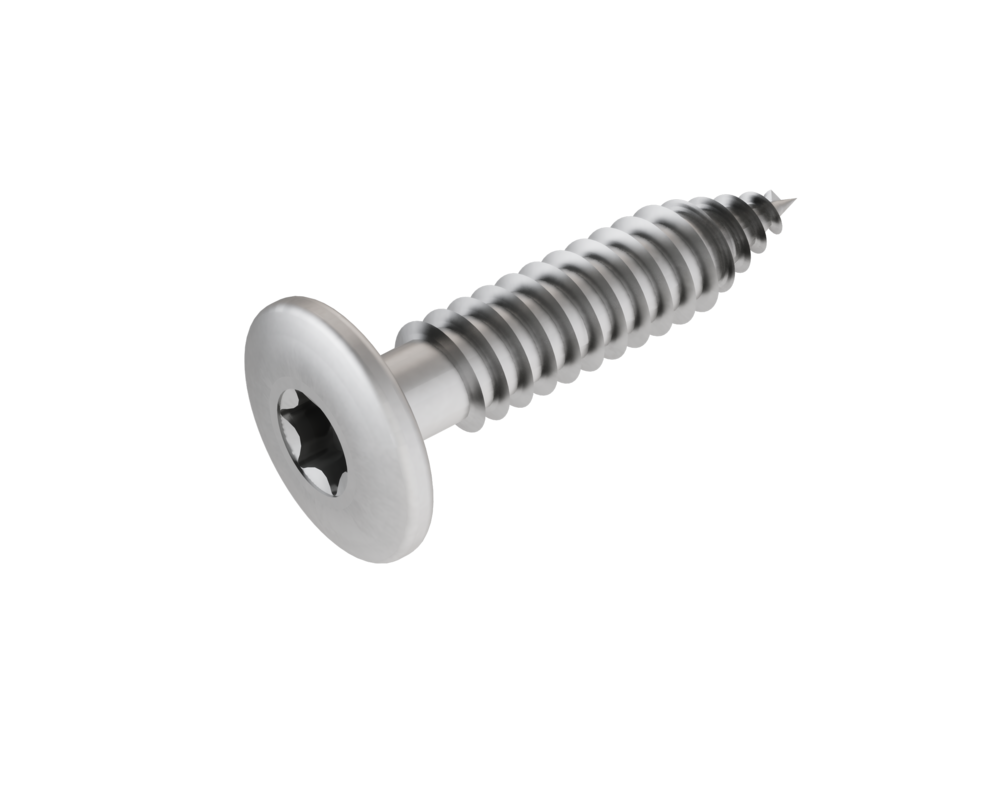

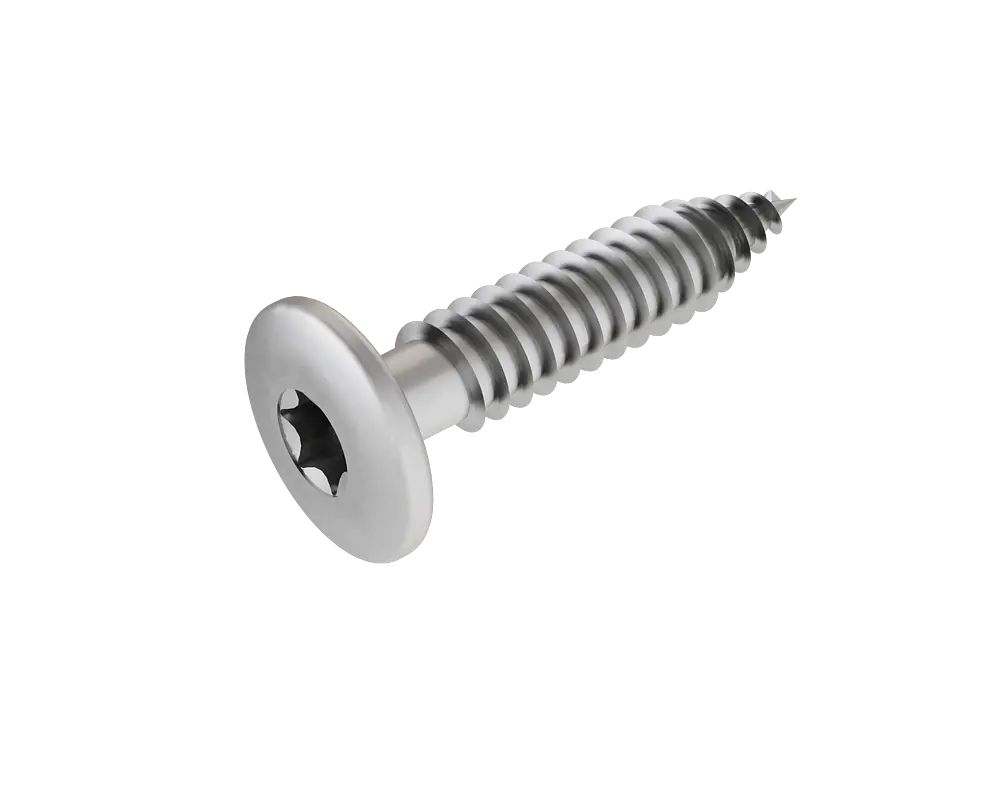

Špeciálna skrutka pre oceľovú podkonštrukciu Upevnenie na oceľových plechoch 0,4 – 1,0 mm |
Špeciálna skrutka pre drevenú podkonštrukciu Upevnenie na drevenú podkonštrukciu |

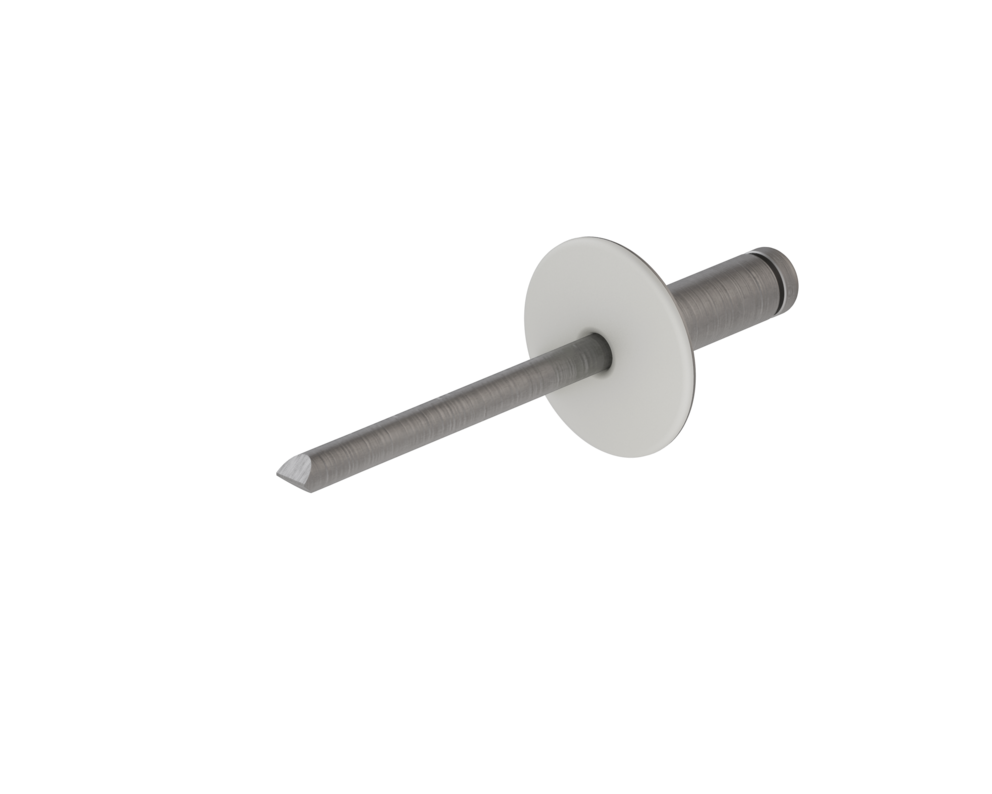

balkónový nit nerezová oceľ s tŕňom z nerezovej ocele |

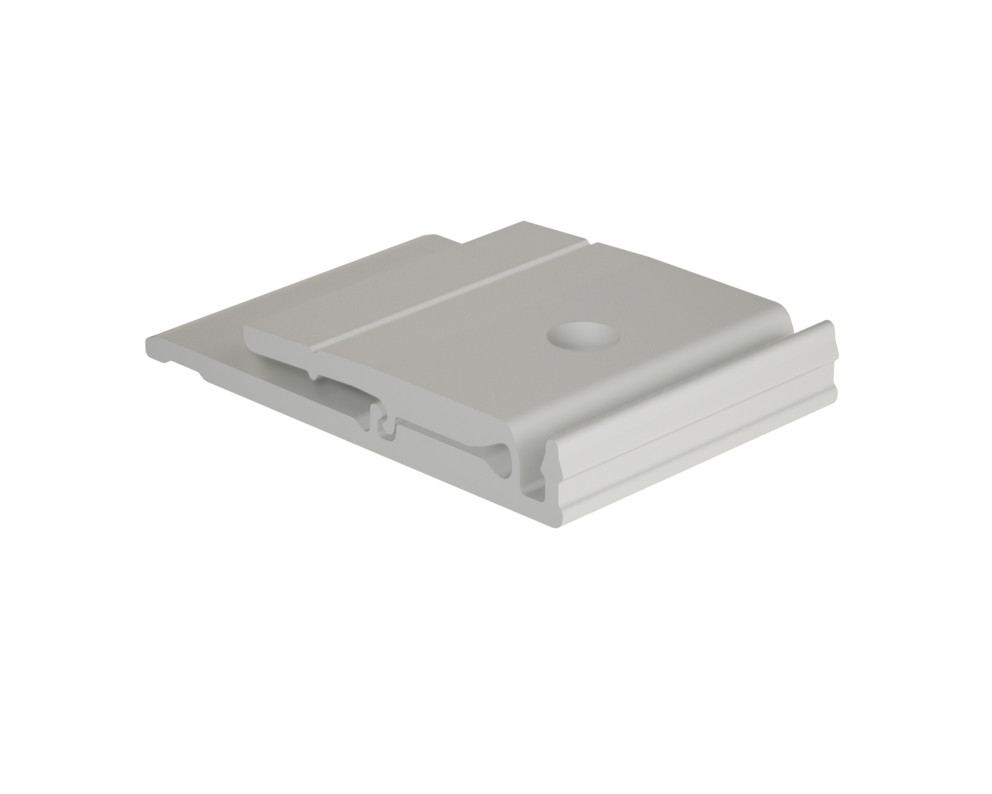

Dilatačná príponka pre tlačené lisované profily Na upevnenie umožňujúce dilatáciou |

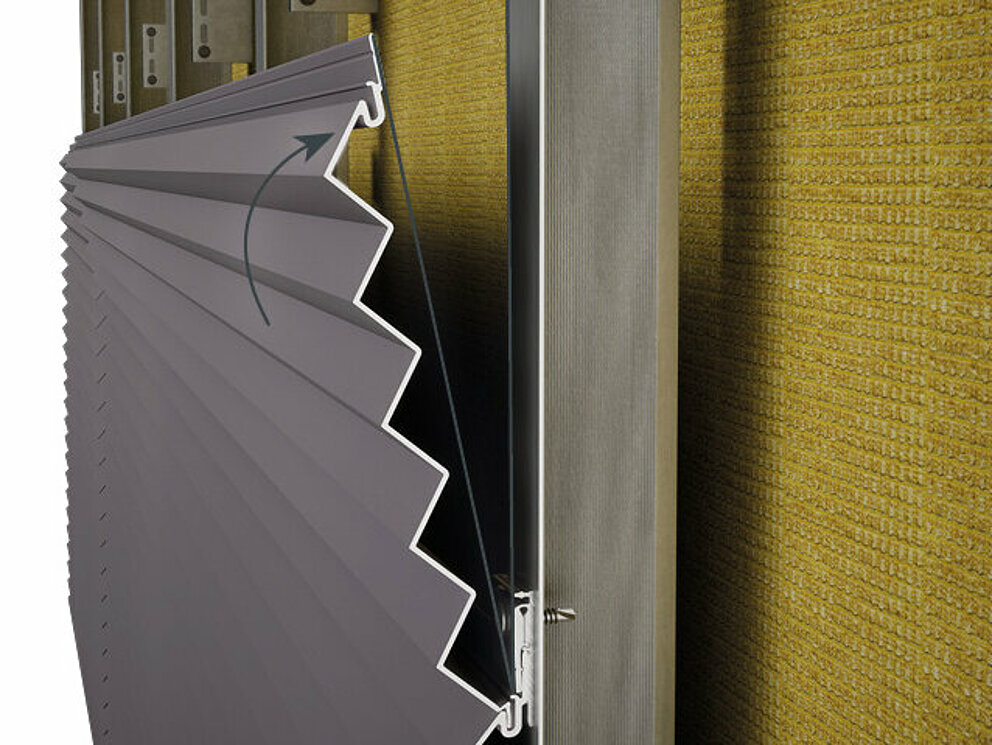

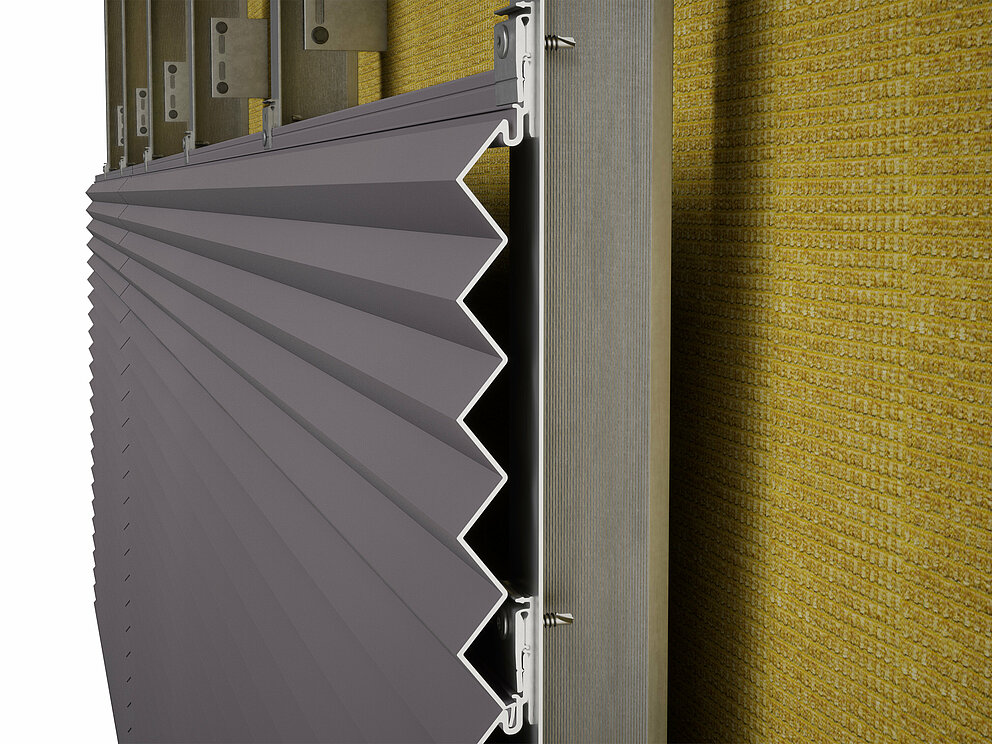

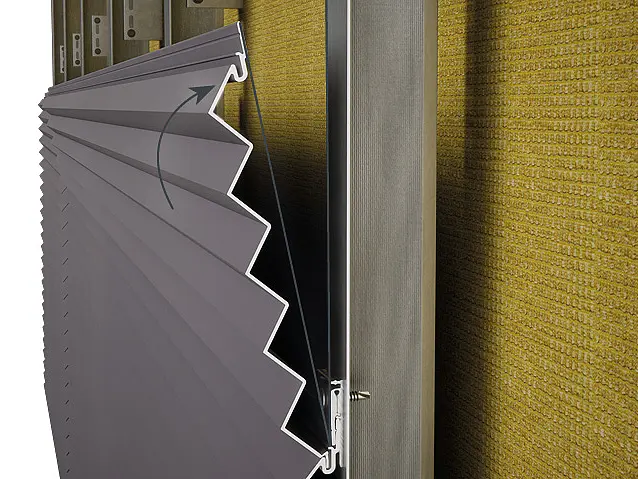

Vložte tlačený lisovaný profil s ľahkým sklonom od podkonštrukcie do drážky už namontovaného štartovacieho profilu alebo do profilu pod ním. Akonáhle je strana s perom úplne zasunutá do strany s drážkou, pritlačte profil k nosným profilom podkonštrukcie a začnite s upevňovaním.
Profily do ≤ 2 500 mm možno upevniť aj priamo na podkonštrukciu pozdĺž vŕtanej drážky.

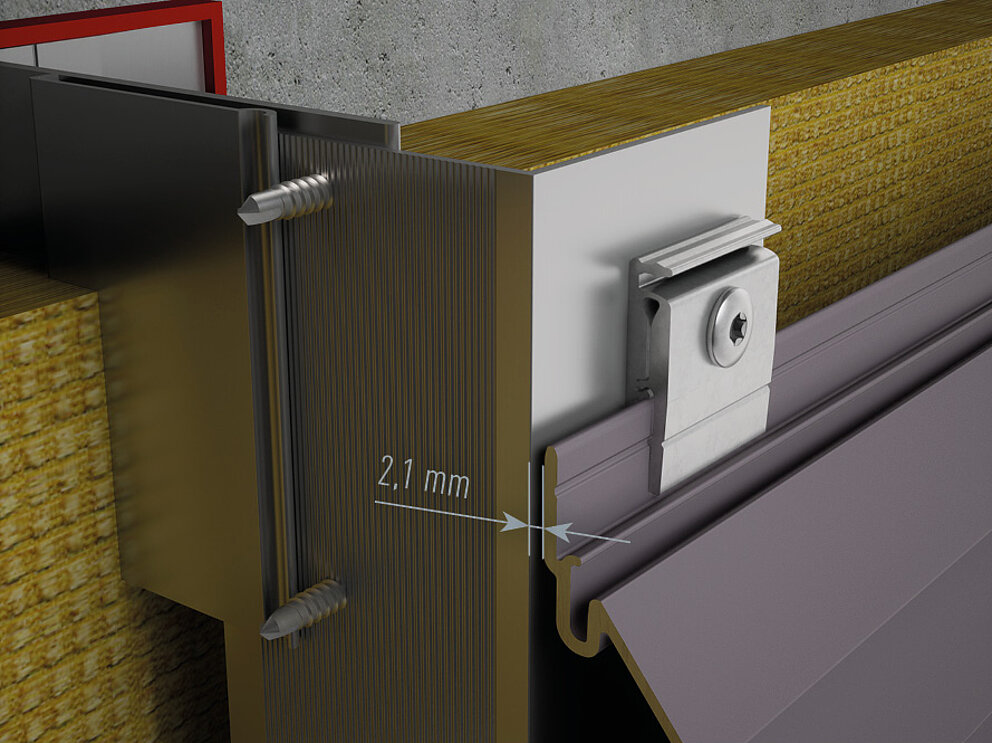

Ak sa montáž profilov vykonáva bez dilatačnej príponky, musí sa bez dilatačnej príponky upevniť aj štartovací profil, aby sa zachovala vzdialenosť k nosnému profilu podkonštrukcie, ktorá je určená konštrukčnou výškou dilatačnej príponky 2,1 mm.
Upozornenie
Kombinovaná montáž profilov s dilatačnou príponkou a bez nej nie je prípustná, keďže konštrukčná výška dilatačnej príponky (2,1 mm) spôsobuje rozdielne montážne úrovne.

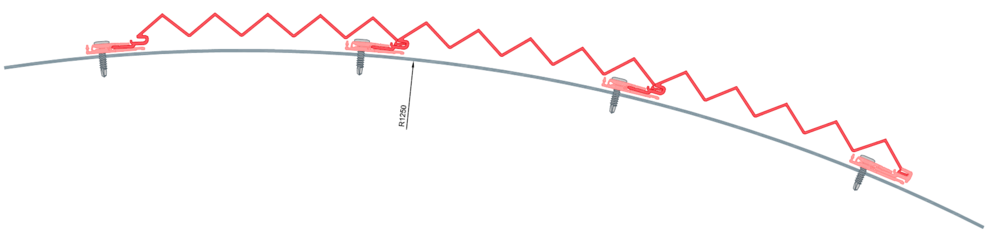

Tlačené lisované profily PREFA možno montovať aj pri vertikálnom ukladaní profilov na zaoblený podklad. Pri konštrukčnej šírke 200 mm je potrebné dodržať minimálny polomer r ≥ 1 250 mm.
Upozornenie
Vzhľadom na geometriu profilov nie je možné horizontálne zaobľovanie profilov.

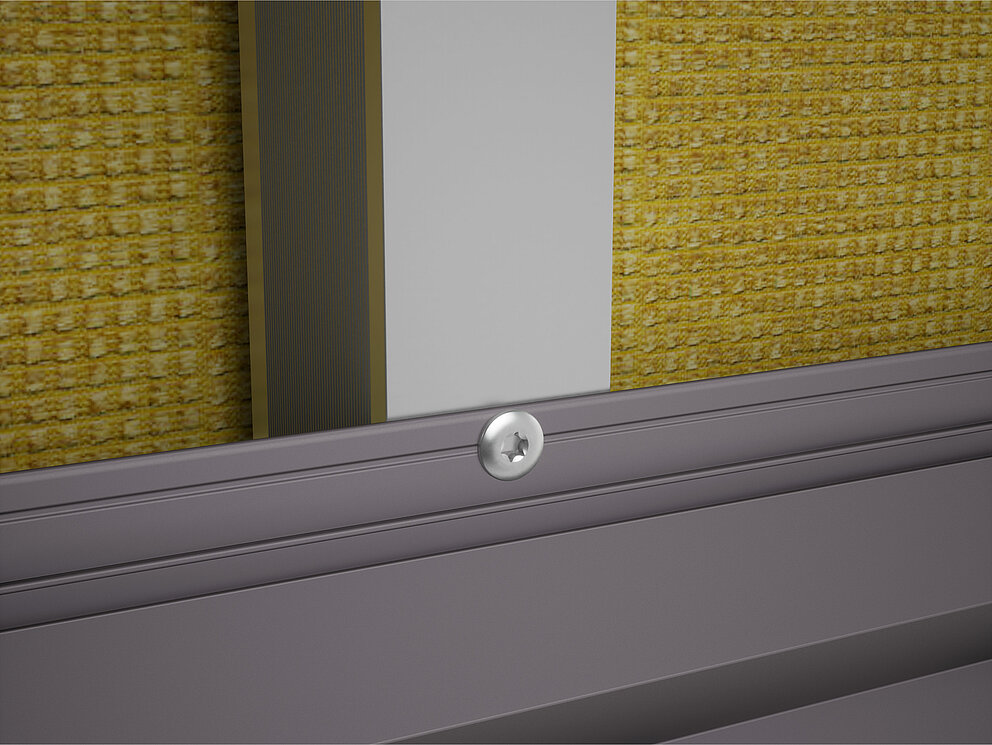

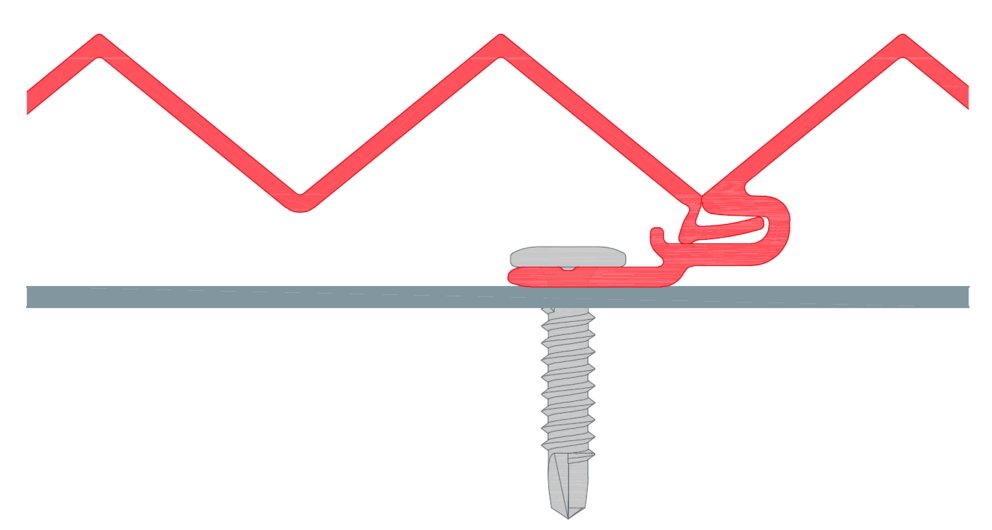

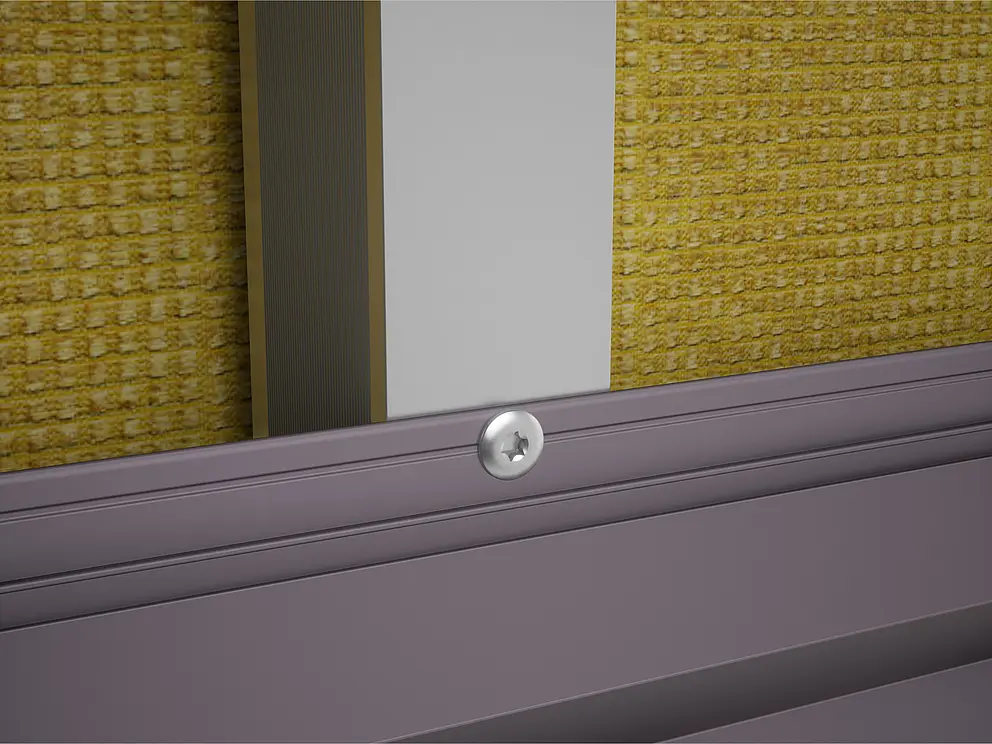

V závislosti od spôsobu montáže s alebo bez dilatačnej príponky sa pevný bod, ktorý zabezpečuje polohu profilu, realizuje odlišne. Ak sa montáž vykonáva bez dilatačnej príponky, samorezná skrutka sa môže priamo zaskrutkovať bez predvŕtania profilu a podkonštrukcie.

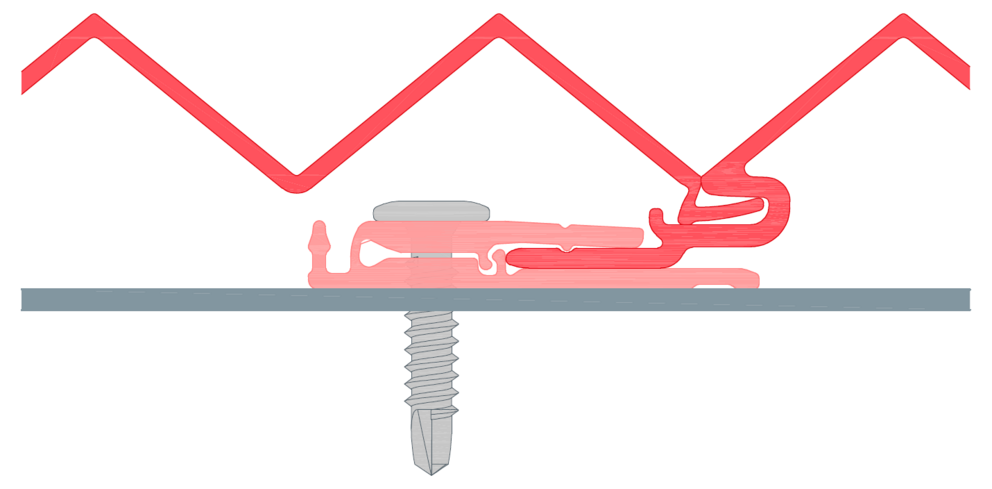

Ak sa profily montujú s dilatačnou príponkou, je nevyhnutné zaistiť, aby bola dilatačná príponka použitá aj v pevnom bode. Len tak zostane zachovaná vzdialenosť k nosnému profilu podkonštrukcie, ktorú určuje konštrukčná výška dilatačnej príponky 2,1 mm. Špeciálny skrutka sa nevedie cez predvŕtaný otvor, ale sa zasúva do drážky pod ním, ktorú je potrebné vopred vyvŕtať kovovým vrtákom s priemerom 3,0 mm.
Upevňovacia skrutka sa zaskrutkuje cez predvŕtaný otvor v dilatačnej príponke, ktorý umožňuje montáž tlačených lisovaných profilov s ohľadom na dilatáciu.

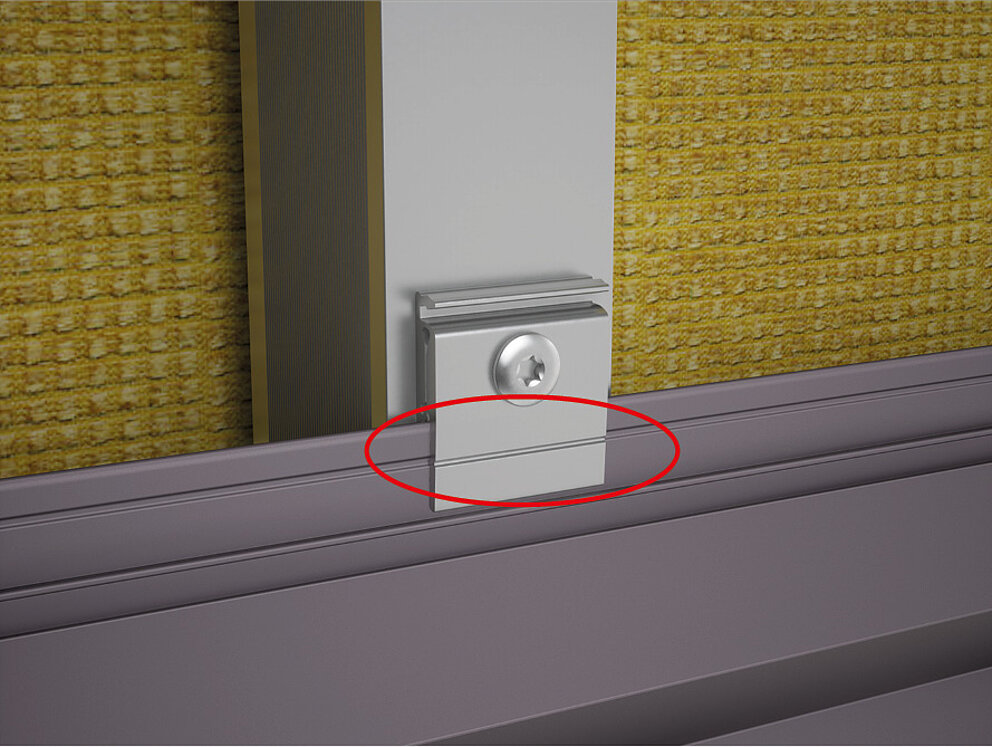

Uistite sa, že dilatačná príponka vždy po celej ploche dosadá na nosný profil a že zapustené drážky príponky a profilu sú presne zarovnané.
Dbajte na to, aby sa pri prerušeniach, ako sú napríklad tlakové spoje, zachovalo vedenie línie a rovinnosť tlačených lisovaných profilov. Na kontrolu sa odporúča vykonávať v pravidelných intervaloch a najneskôr po piatich profiloch šnurovanie pomocou kontrolných línií.

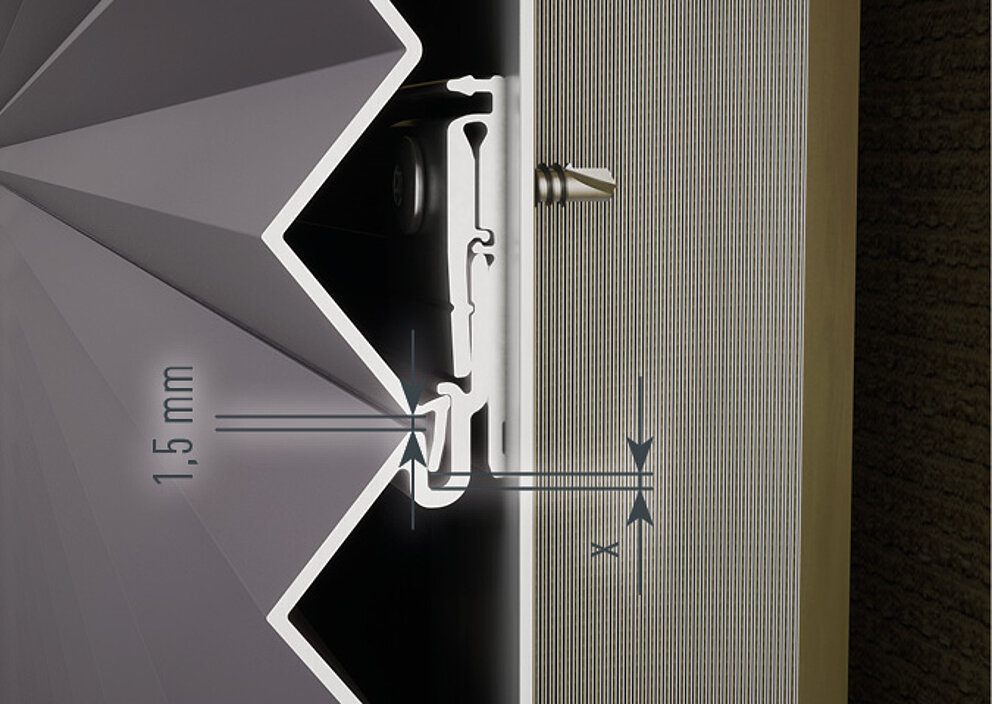

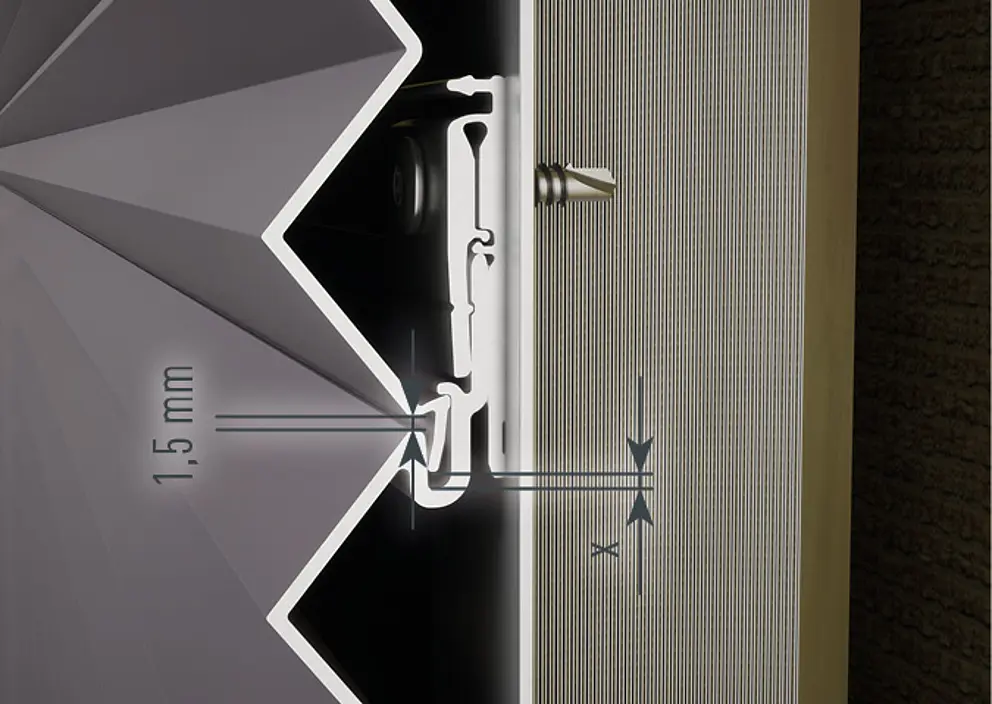

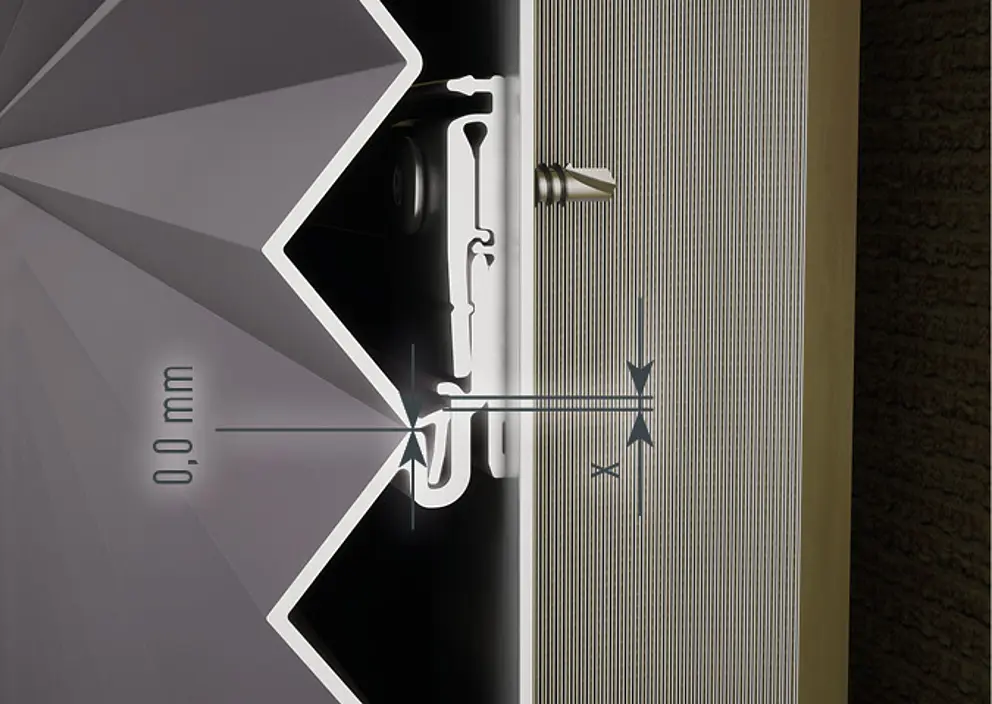

Montážny systém umožňuje kompenzáciu +1,5/−0 mm na každú šírku prekrytia. Ak je potrebné vykonať kompenzáciu, odporúča sa rozdeliť ju na viac profilov, aby sa zabezpečila priamosť radu a nevznikli výrazné škáry. Týmto spôsobom zostane kompenzácia skrytá a vizuálne takmer nepostrehnuteľná, čím sa dosiahne rovnomerný a nenápadný vzhľad.
