Montáž s poistným veterným klipom

Vzdialenosť medzi poistným veterným klipom a perom lamely Siding je rozhodujúca pre montáž bez deformácie so zohľadnením dilatácie materiálu. Z tohto dôvodu montujte poistný veterný klip výlučne pomocou vhodnej montážnej pomôcky, aby bola zaručená rovnomerná vzdialenosť.

Poistný veterný klip sa musí montovať pri tejto kombinácii hrúbky materiálu a konštrukčnej šírky (každý Siding musí byť upevnený min. na dvoch profiloch podkonštrukcie).

Upozornenie

Pri Siding perforovaný je podkonštrukcia a upevňovacia lišta aj s poistnými veternými klipmi viditeľná cez dierovanie.

Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,0 mm	Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,2 mm
Na montáž poistných veterných klipov pri: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Na montáž poistných veterných klipov pri: Siding 400 × 1,2 mm Siding perforovaný 400 × 1,2 mm

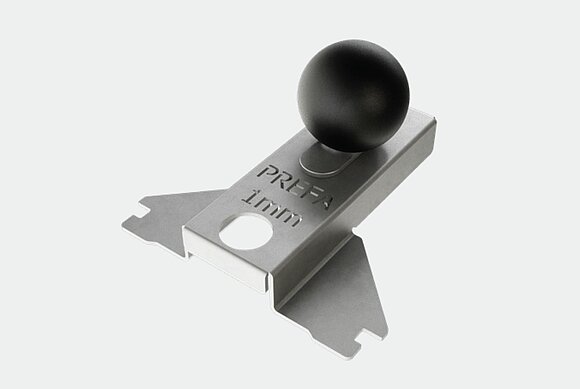

Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,0 mm

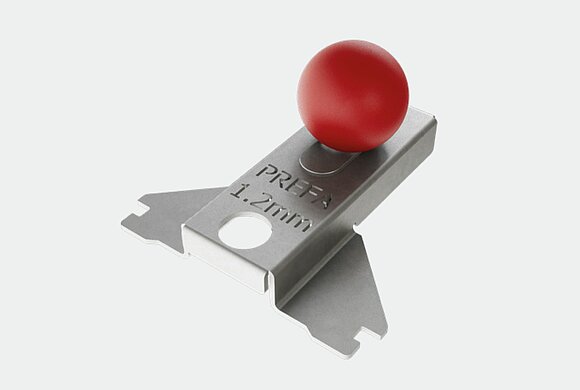

Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,2 mm

Na montáž poistných veterných klipov pri:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Na montáž poistných veterných klipov pri:

Siding 400 × 1,2 mm
Siding perforovaný 400 × 1,2 mm

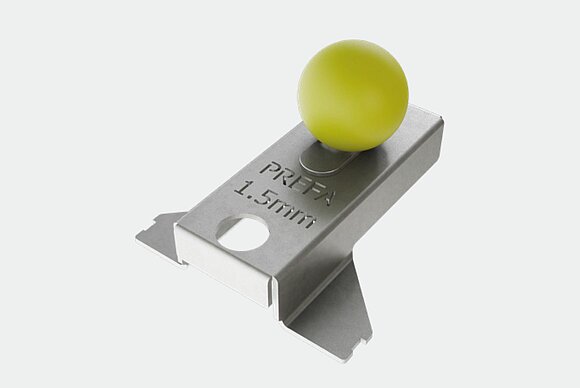

Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,5 mm
Na montáž poistných veterných klipov pri: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Pomôcka na montáž poistného veterného klipu pre hrúbku materiálu 1,5 mm

Na montáž poistných veterných klipov pri:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

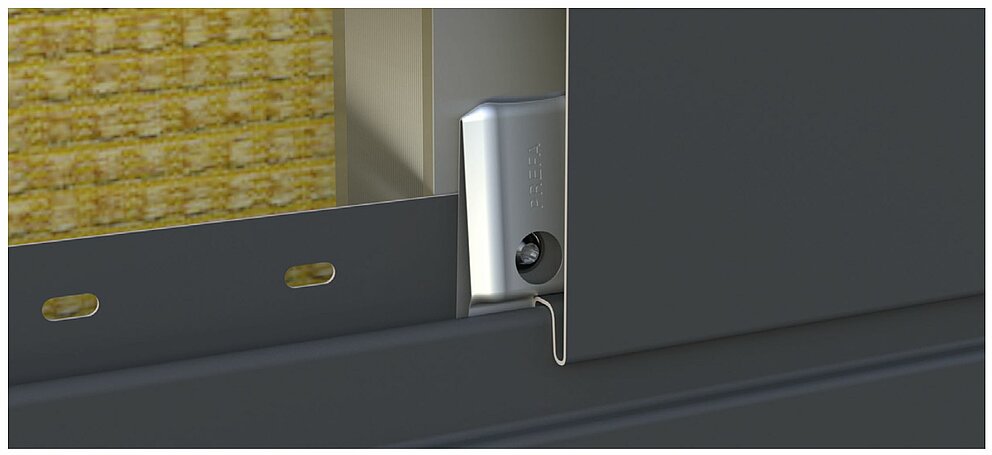

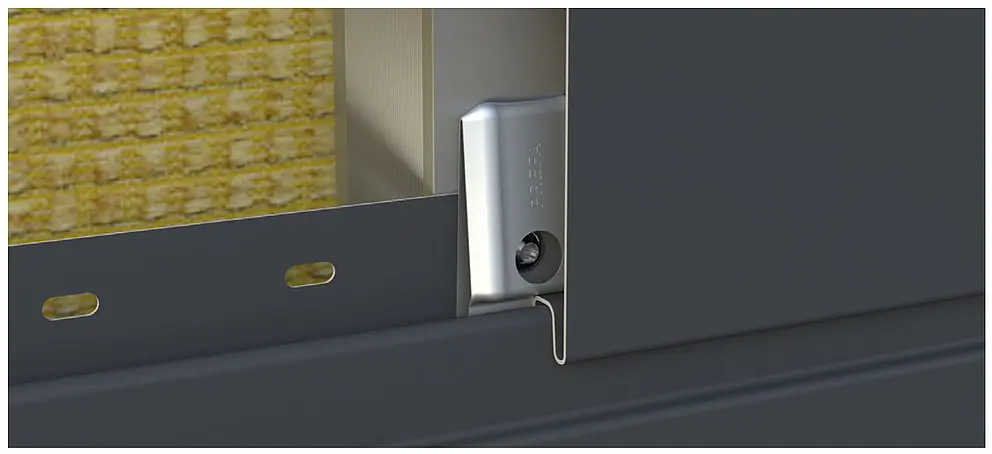

Poistný veterný klip sa skrutkuje na upevňovaciu lištu (pero) a drží nad ním ležiaci Siding:

Poistný veterný klip

Upozornenie

Ak začínate napr. fasádu lamelou Siding 400 × 1,2 mm, tak musíte poistné veterné klipy upevniť na štartovacom profile.

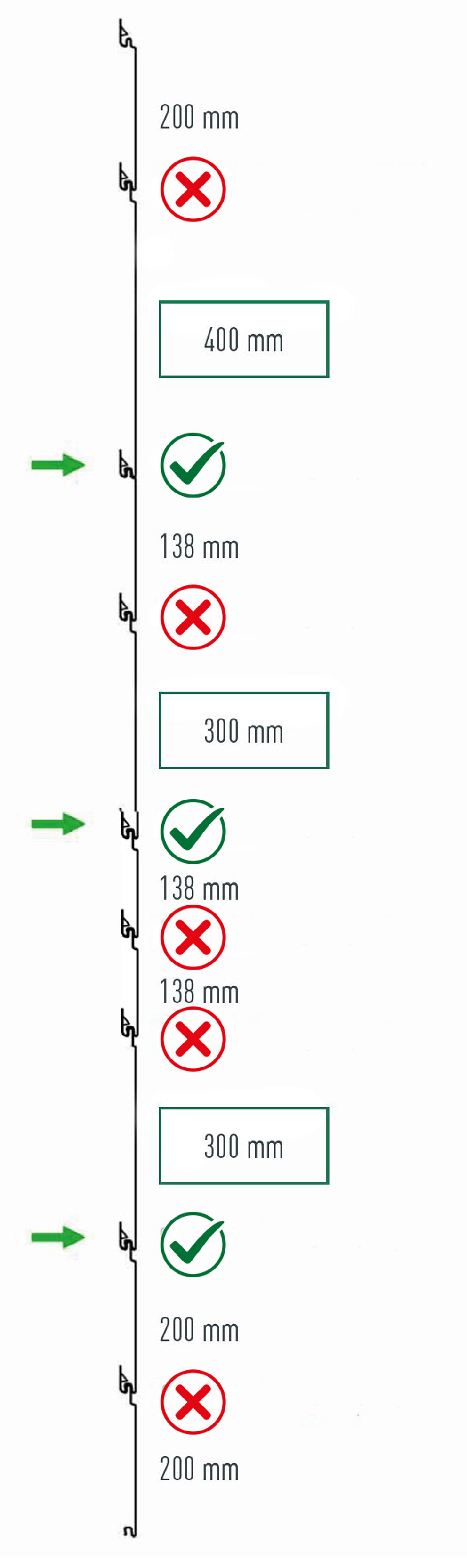

Poistný veterný klip Siding.X

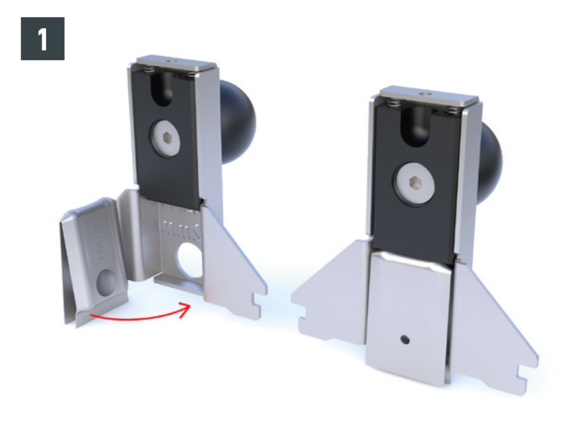

PREFA poistný veterný klip vložte správnym spôsobom do PREFA montážnej pomôcky (obrázok 1).

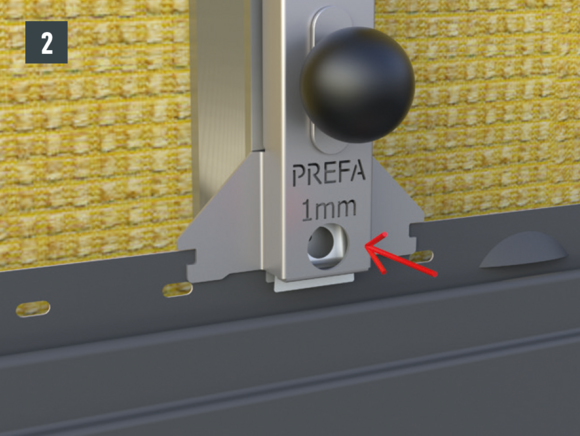

Potom PREFA montážnu pomôcku spolu so založeným poistným veterným klipom priložte na upevňovaciu lištu a vyrovnajte po stranách. Otvor na zadnej strane klipu musí byť v strede nad pozdĺžnym otvorom lamely Siding (obrázok 2).

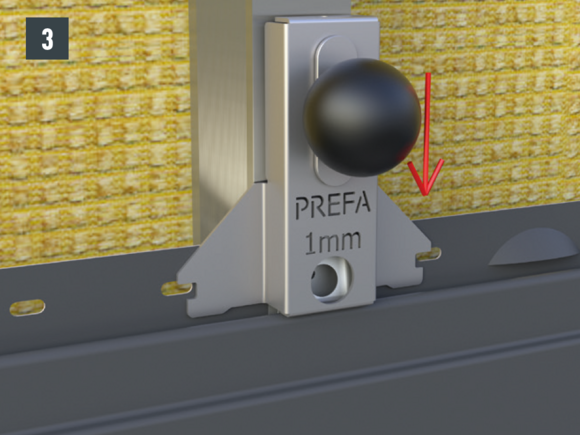

PREFA montážnu pomôcku s poistným veterným klipom zasuňte do upevňovacej lišty (obrázok 3).

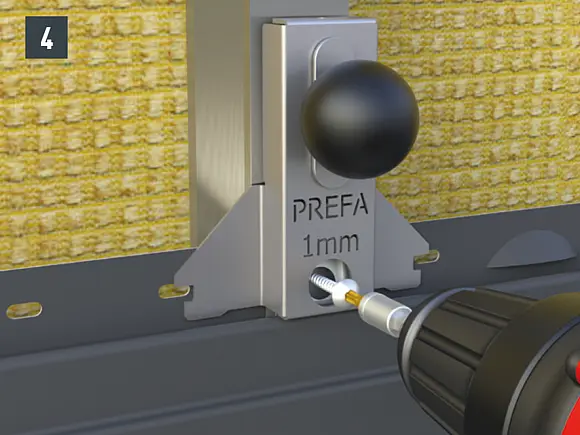

Potom sa poistný veterný klip upevní na podkonštrukciu (obrázok 4).

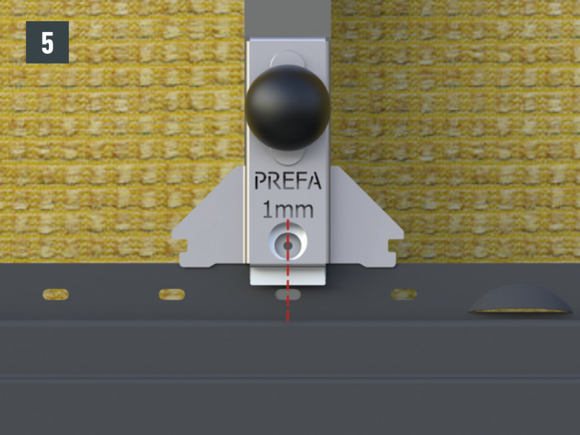

Dbajte na to, aby bola montážna pomôcka umiestnená v strede pozdĺžneho otvoru. Bočné krídla na montážnej pomôcke pomáhajú nájsť správnu polohu v strede dlhého otvoru (obrázok 5).

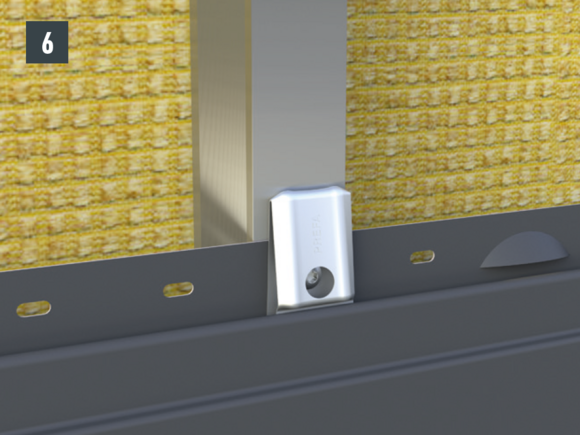

Teraz je možné PREFA montážnu pomôcku odstrániť z upevňovacej lišty. Tým dostanete potrebný odstup pre ďalšiu montáž (obrázok 6).

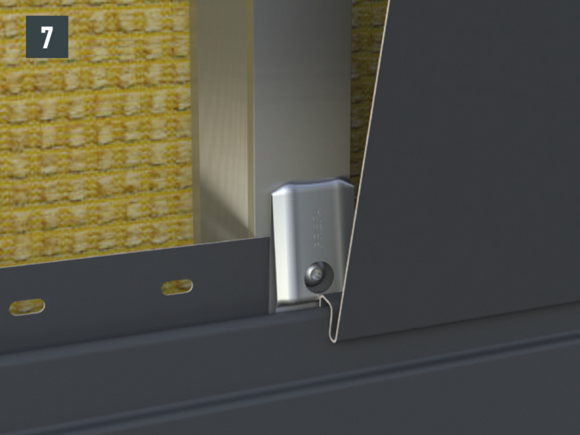

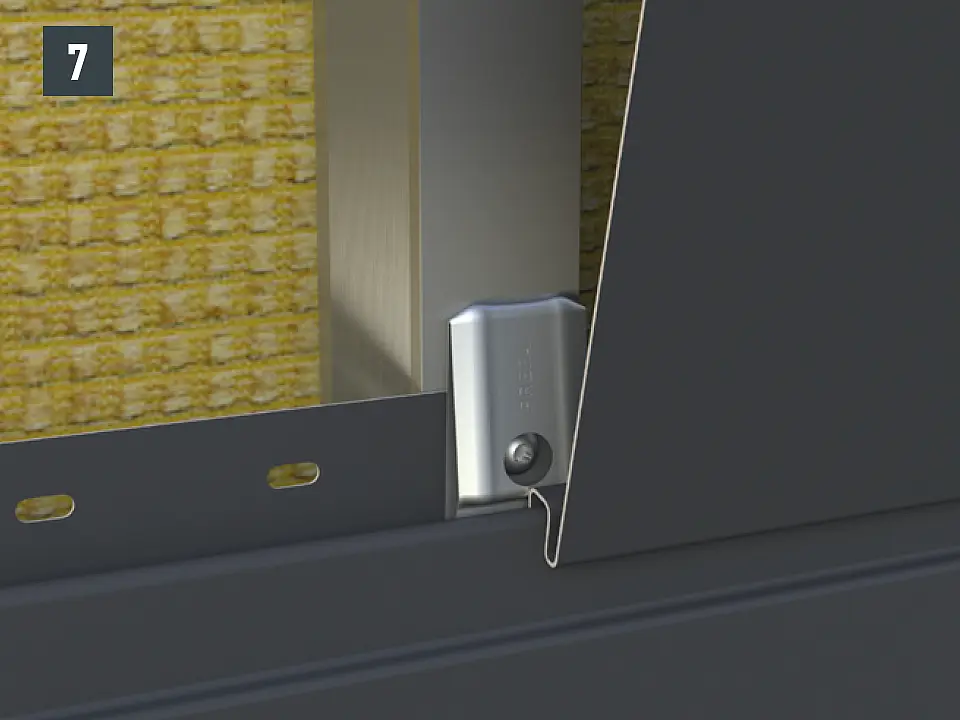

Ďalej namontujte PREFA Siding podľa montážnej príručky, ktorý bude držaný poistným veterným klipom (obrázok 7).
