Šírky krytinových pásov

Upozornenie

Pri krytinách na stojatú drážku na fasáde odporúčame maximálnu rozvinutú šírku hliníkových pásov 500 mm. Užšia šírka pásov prispieva k zlepšeniu požiadaviek na vzhľad a rovinnosť špecifických pre fasádne obklady. Napriek tomu sa musia zohľadniť vlastnosti typické pre tenké plechy (vlnitosť, reflexia, pnutia atď.) a nedajú sa vylúčiť.

Pri pokládke krytín na stojatú drážku treba šírky krytinových pásov a rozostupy príponiek prispôsobiť zaťaženiu vetrom špecifickému pre danú lokalitu a objekt. Spoločnosť PREFA zostavila a usporiadala do tabuliek pre pokrývačov zjednodušený návrh dimenzovania. Zjednodušené návrhy dimenzovania platia výlučne pre uzatvorené stavebné objekty a len pre strešný systém PREFALZ alebo FALZONAL® v kombinácii s pevnými a posuvnými príponkami PREFA a príslušným upevňovacím materiálom (klince/skrutky) od spoločnosti PREFA, ako aj pri montáži na celoplošné debnenie. Tabuľky sú zostavené v súlade s normou EN 1991-1-4. Kategóriu územia možno nájsť v norme EN 1991-1-4 a základnú rýchlosť vetra v národných dodatkoch k norme EN 1991-1-4. Časti fasády boli optimalizované na dve časti a premenované (R = okrajová časť, N = normálna časť). V okrajovej časti budov je zaťaženie vetrom najväčšie a treba jej venovať osobitnú pozornosť.

Výška budovy: najvyššia výška budovy (napr. hrebeň, pult)

Šírka krytinových pásov sa vypočíta zo šírky zvitku po odpočítaní strát na drážku:

Pri profilovaných krytinových pásoch: ~70 mm (rozvinutá šírka 500 = šírka krytinových pásov ~430 mm)

Upozornenie

Ak potrebujete pomoc s výpočtami pre objekty na exponovaných miestach, kontaktujte technické oddelenie PREFA na adrese office.sk@prefa.com.

Kategória územia 0 – morské a pobrežné oblasti, ktoré sú vystavené vplyvu mora.

Kategória územia I – oblasti v okolí jazier a oblasti s nízkou vegetáciou a bez prekážok.

Kategória územia II – oblasti s nízkou vegetáciou, ako je tráva a jednotlivé prekážky (stromy, budovy) s rozostupom najmenej 20-násobku výšky prekážky.

Kategória územia III – oblasti so súvislejšou vegetáciou a zástavbou alebo s jednotlivými objektmi s rozostupom menším ako 20-násobok výšky prekážky (napr. dediny, predmestská zástavba, lesné oblasti).

Kategória územia IV – oblasti, kde je viac ako 15 % povrchu zastavanej budovami s priemernou výškou 15 metrov.

Kategórie území podľa EN 1991-1-4

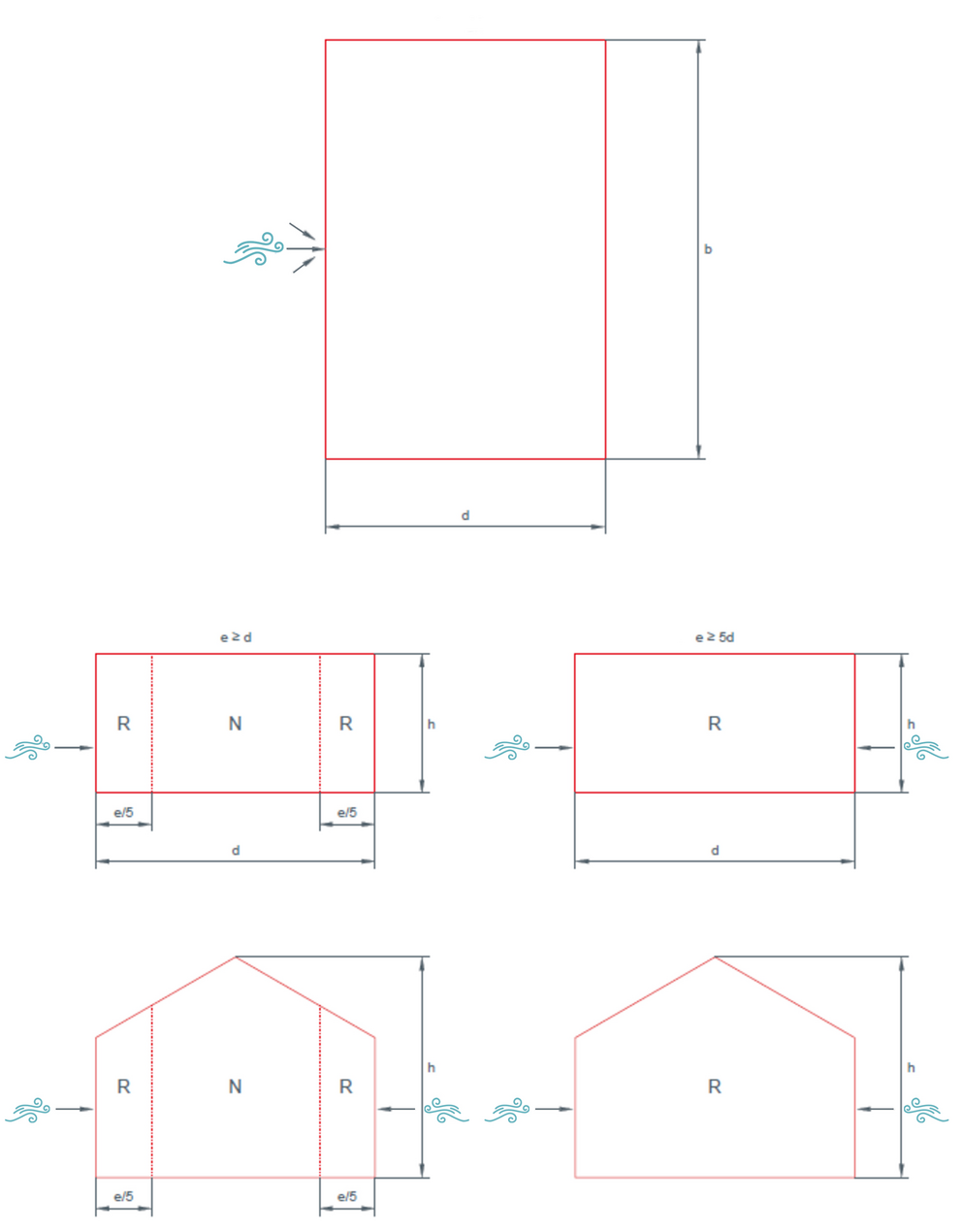

Prehľad usporiadania okrajových častí

Poznámka

e = b alebo 2*h (menšia hodnota je rozhodujúca) – rozostup sa vzťahuje na pôdorys

b = rozmer priečne na smer vetra

h = najväčšia výška budovy

Upozornenie

V dôsledku odlišných národných predpisov nemožno nasledujúce tabuľky používať pre Nemecko a Švajčiarsko. Pre ďalšie informácie kontaktujte, prosím, technické oddelenia príslušných krajín!

Nami odporúčaná maximálna šírka krytinových pásov pri montáži na fasáde umožňuje montáž s touto šírkou aj v okrajových častiach pri objektoch s vysokým zaťažením vetrom. Nasledujúca tabuľka opisuje toto špecifikum.

Údaje maximálnej odporúčanej vzdialenosti drážok (falcov) [cm] v závislosti od kategórie územia, výšky budovy a základnej rýchlosti vetra. Hodnoty uvedené v tabuľke sú empirické hodnoty. Uvedené šírky krytinových pásov nezohľadňujú odrezky pri odrezaní zo štandardných šírok zvitkov.

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Základný kinetický tlak [kN/m²]	Základná rýchlosť [m/sek]	Výška budovy <15 [m]	Výška budovy 15 – 30 [m]	Výška budovy 30 – 50 [m]
		N \| R [ks/m²]	N \| R [ks/m²]	N \| R [ks/m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Šírky krytinových pásov

Zjednodušený návrh maximálnej šírky KRYTINOVÝCH PÁSOV [cm]

Poznámka
