Vďaka dokonale zladenému systému a nízkej hmotnosti možno šablóny bez problémov použiť pri pokládkach novostavieb aj pri rekonštrukciách. Umožňujú tradične nadčasový vzhľad, ale v kombinácii s fasádou sa dajú použiť aj v modernom stavebnom štýle. O najdlhšiu životnosť a extrémnu odolnosť voči poveternostným vplyvom sa stará hliník s hrúbkou 0,7 mm s lakovaním Coil-Coating a osvedčená technika pokládky strešných systémov PREFA drážka v drážke.
Výhody strešných šablón 29 × 29
Veľký výber farieb
K dispozícii v množstve štandardných farieb (s povrchom Stucco), na požiadanie možnosť dodania aj v hladkom vyhotovení.
Záruka 40 rokov
Výrazný dizajn
elegantný vzhľad šupín s prelismi na každej jednej šablóne
Možnosť univerzálneho použitia
Môžu sa použiť v tradičnom aj modernom stavebnom štýle.
Veľký výber farieb
K dispozícii v množstve štandardných farieb (s povrchom Stucco), na požiadanie možnosť dodania aj v hladkom vyhotovení.
Záruka 40 rokov
Výrazný dizajn
elegantný vzhľad šupín s prelismi na každej jednej šablóne
Možnosť univerzálneho použitia
Môžu sa použiť v tradičnom aj modernom stavebnom štýle.
Tabuľka farebných odtieňov strešných šablón 29 × 29
Ponuka farieb strešných šablón siaha od klasickej červenej cez modernú sivú a tmavé odtiene, ako je napríklad antracitová, ktorá decentne pripomína bridlicovú krytinu, až po prírodné hnedé odtiene. Ako štandardné farby máte k dispozícii nasledujúce farby strechy PREFA:
Prehľad farieb (10)
Farba |
Označenie |
~ RAL |
|

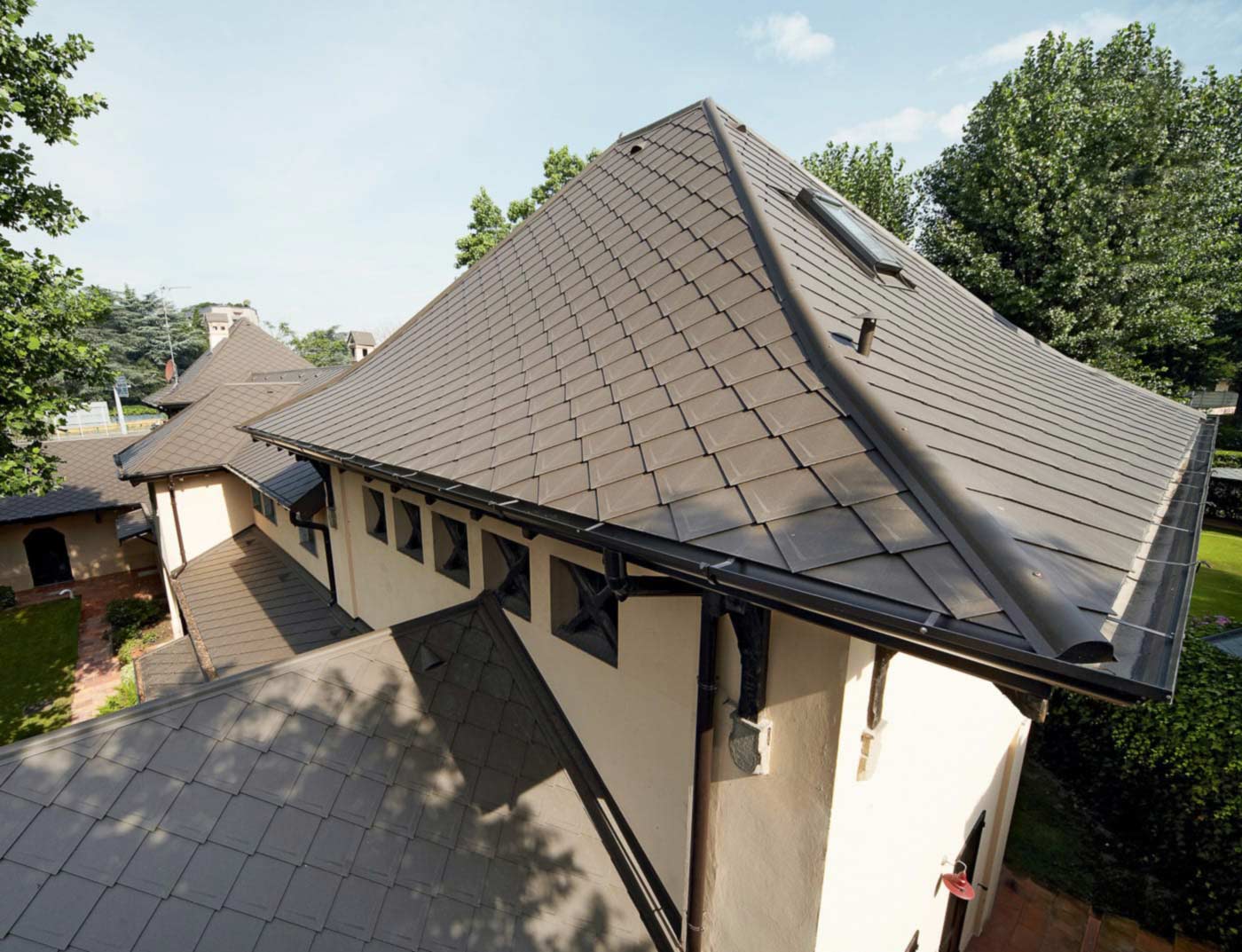

P.10 hnedá |
7013 |
|

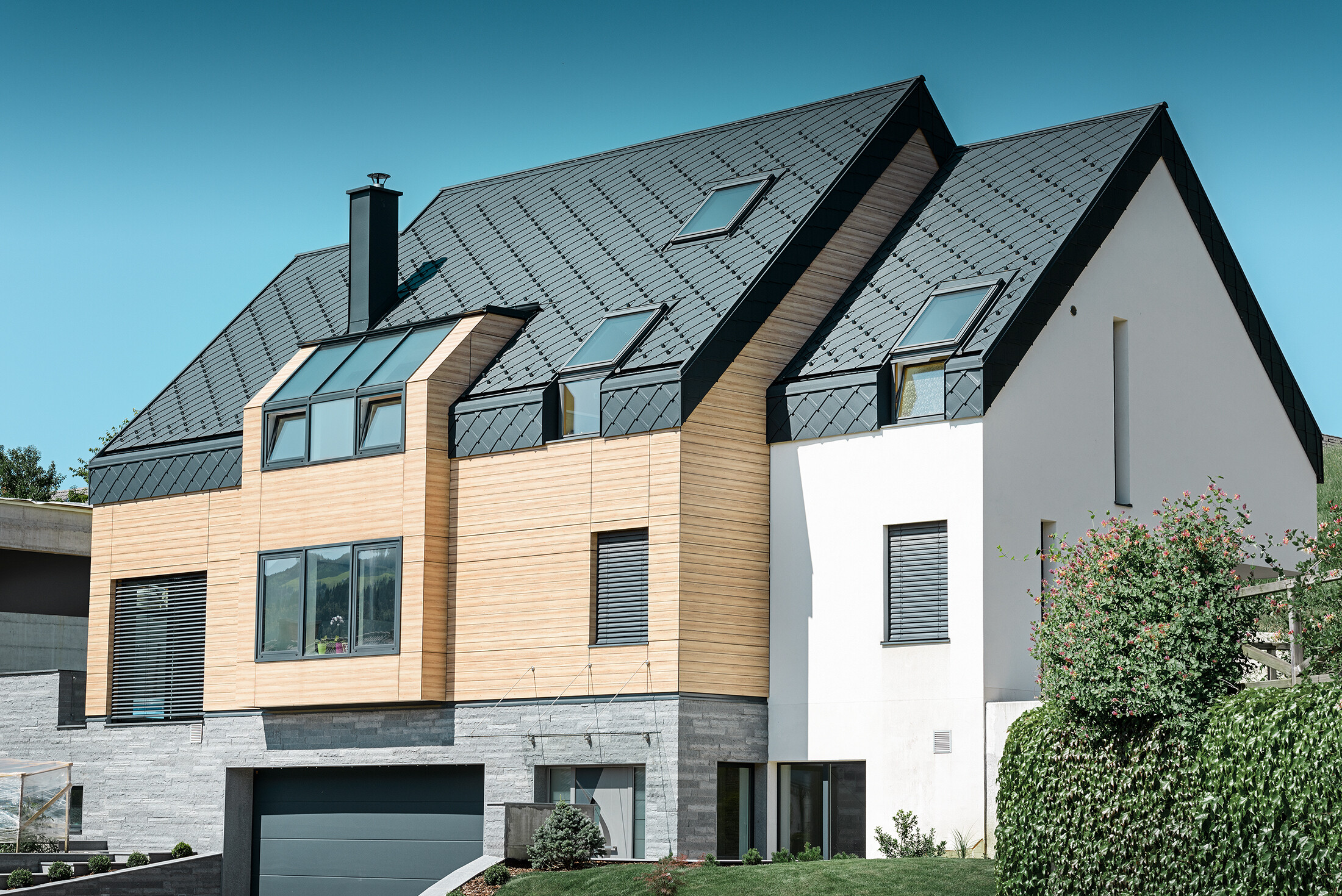

P.10 antracitová |
7016 |
|
P.10 čierna |
9005 |
|
P.10 tehlovočervená |
8004 |
|
P.10 tmavočervená |
3009 |
|

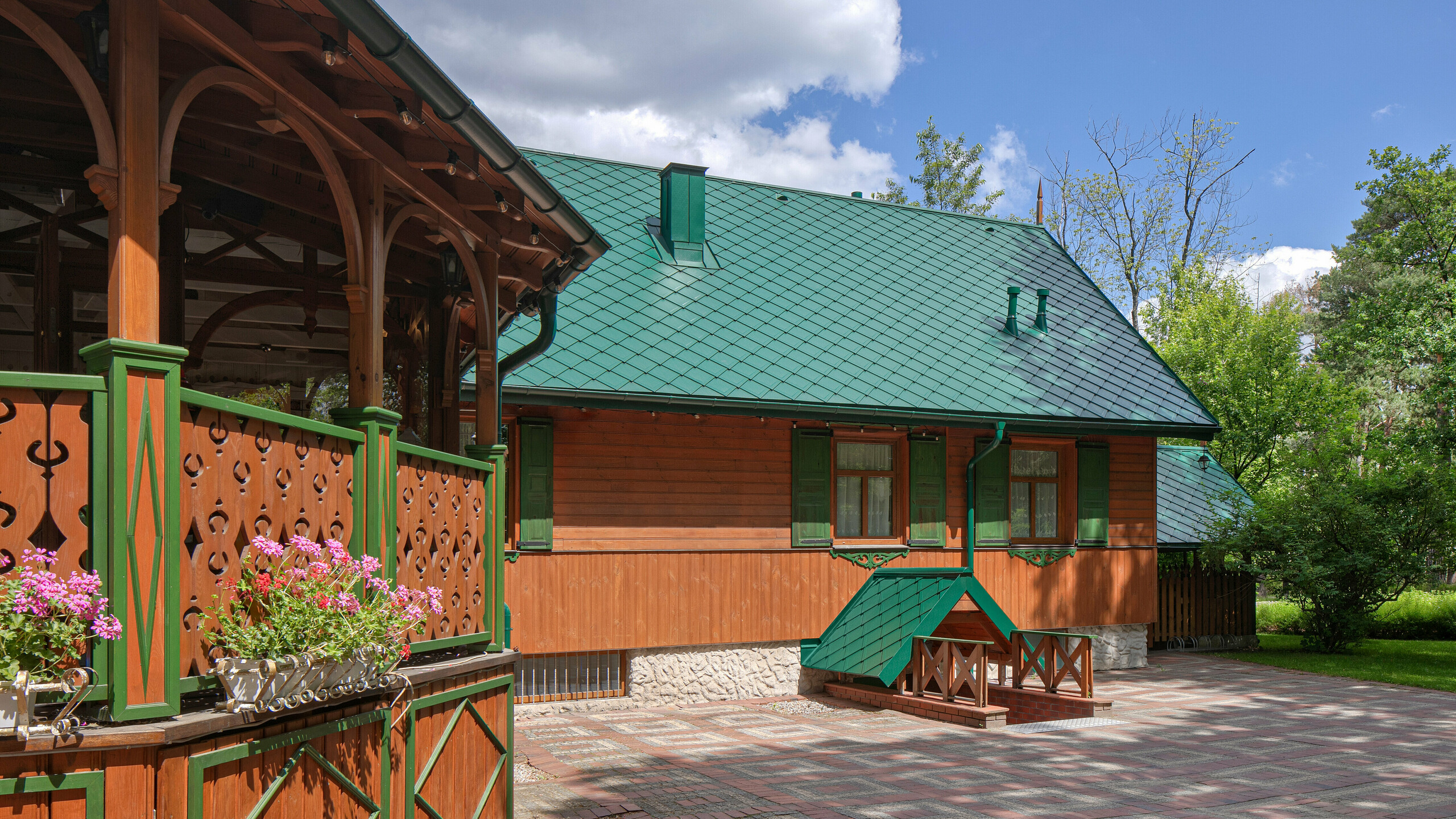

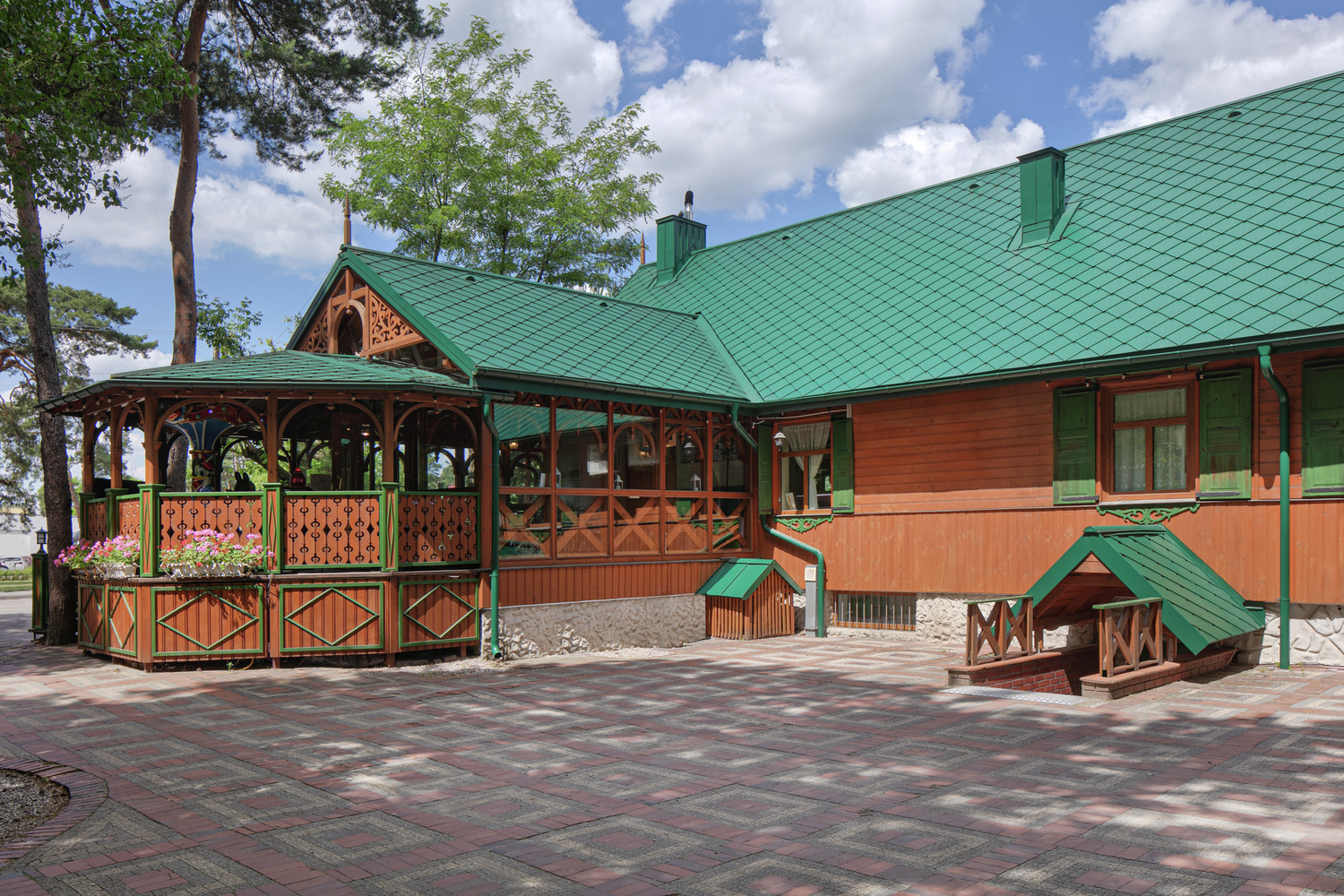

P.10 machovozelená |
6005 |
|

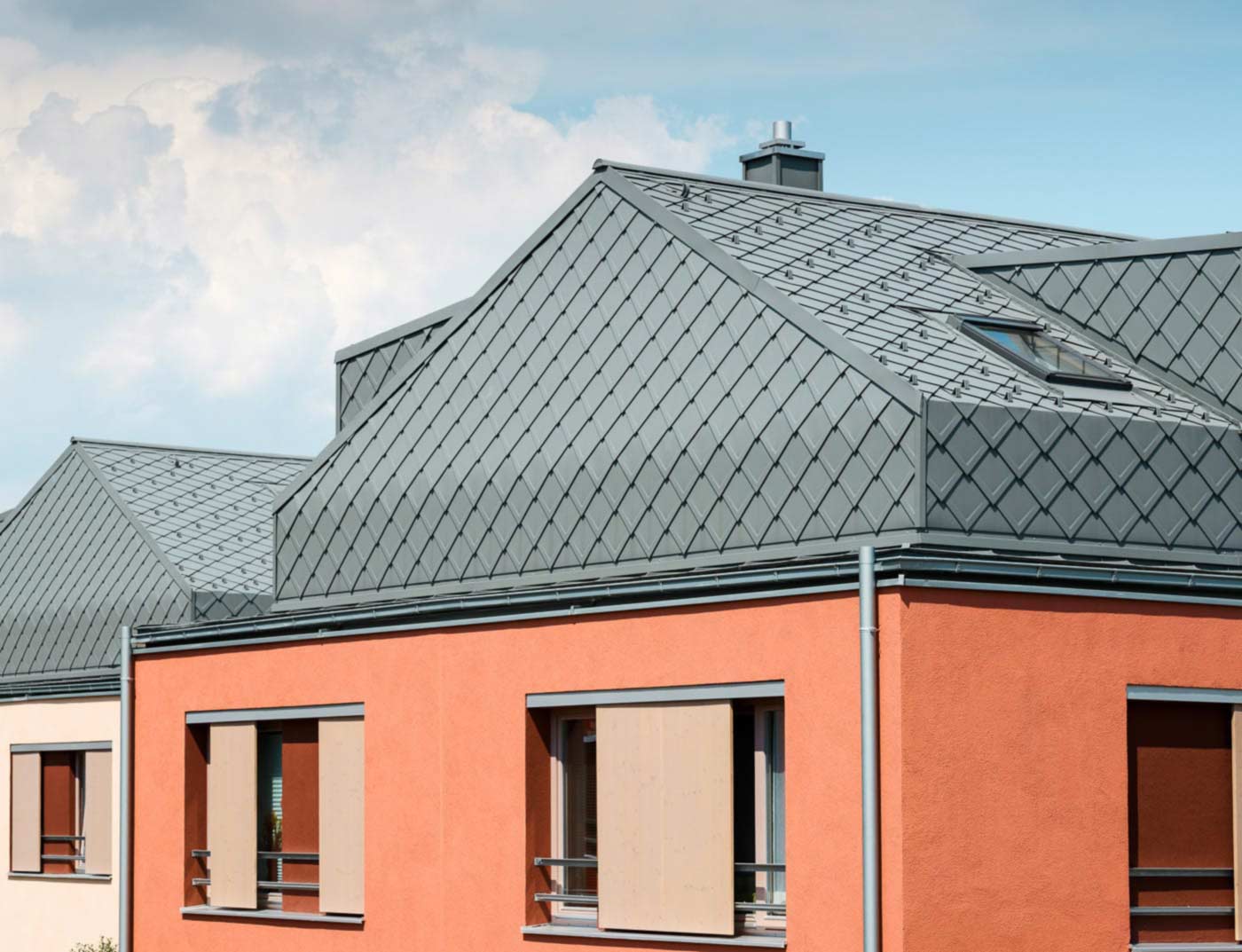

P.10 svetlošedá |
7005 |
|

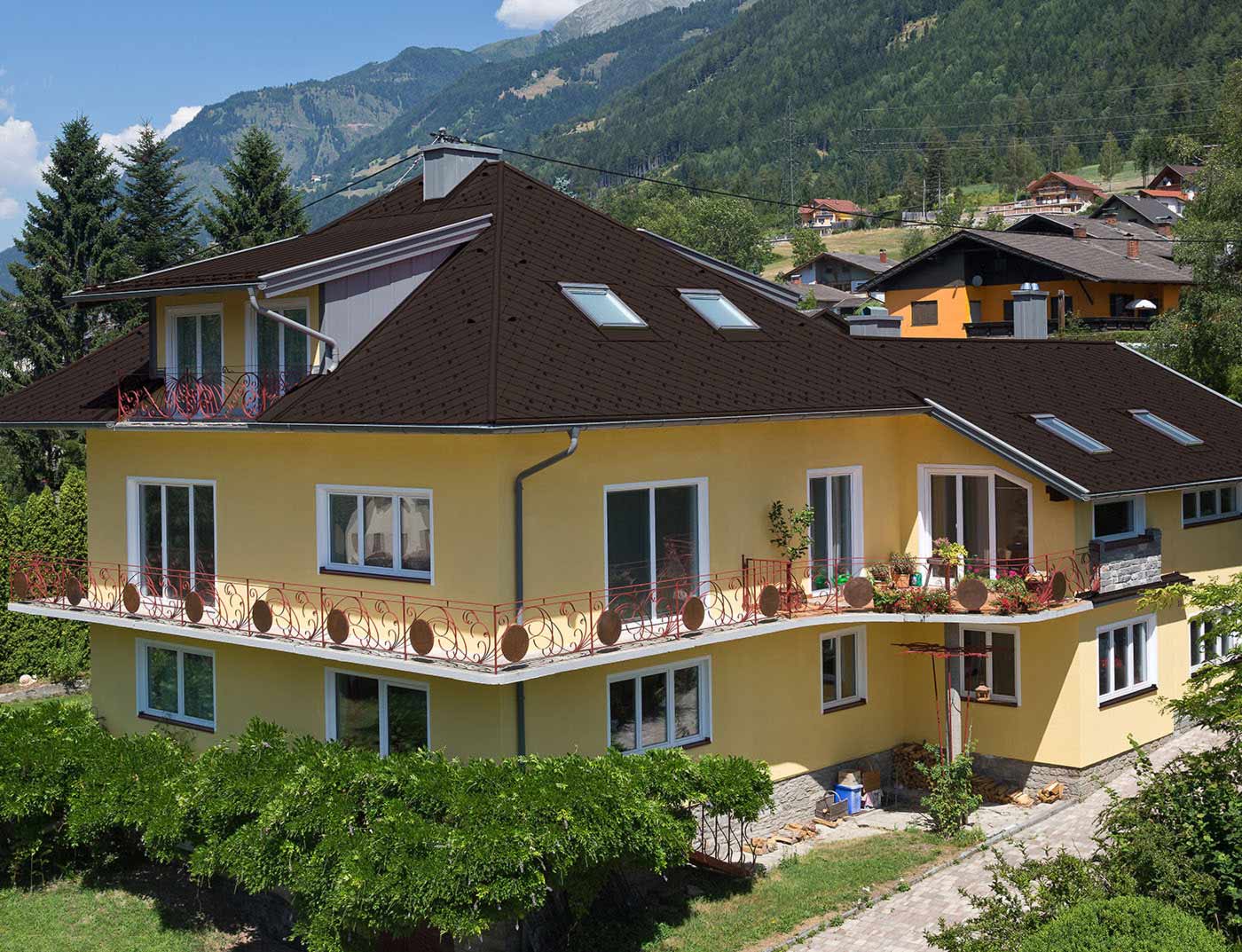

P.10 orieškovohnedá |
8019 |
|
P.10 tmavošedá |
7043 |
|
P.10 kamenná šedá |
7031 |
Pozor
- Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
- Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. PREFA Siding Farby P.10 kamenná šedá, P.10 pieskovohnedá, P.10 patina zelená, dub prírodný, patina šedá, vlašský orech hnedý a dub béžovosivý navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
- Zvitky a plechy prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
- V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
- Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.
Nechajte sa inšpirovať už zrealizovanými projektmi s použitím strešných šablón PREFA 29 × 29.
Bez ohľadu na to, či sa chystáte pokryť strechu novostavby alebo zrekonštruovať starú strechu, v našej galérii referenčných objektov a galérii rekonštrukcií nájdete množstvo inšpiratívnych projektov s hliníkovými strešnými šablónami PREFA.

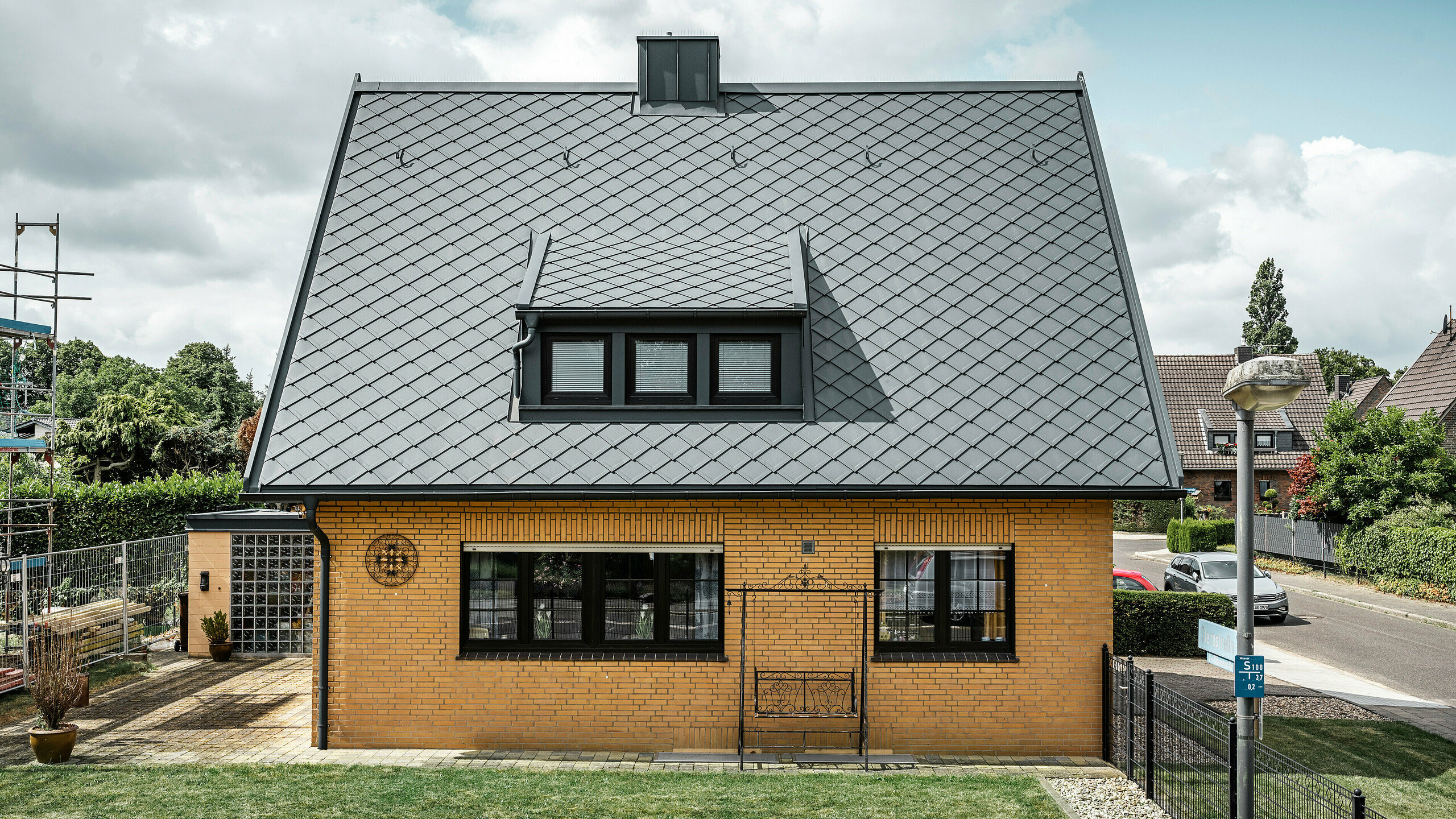

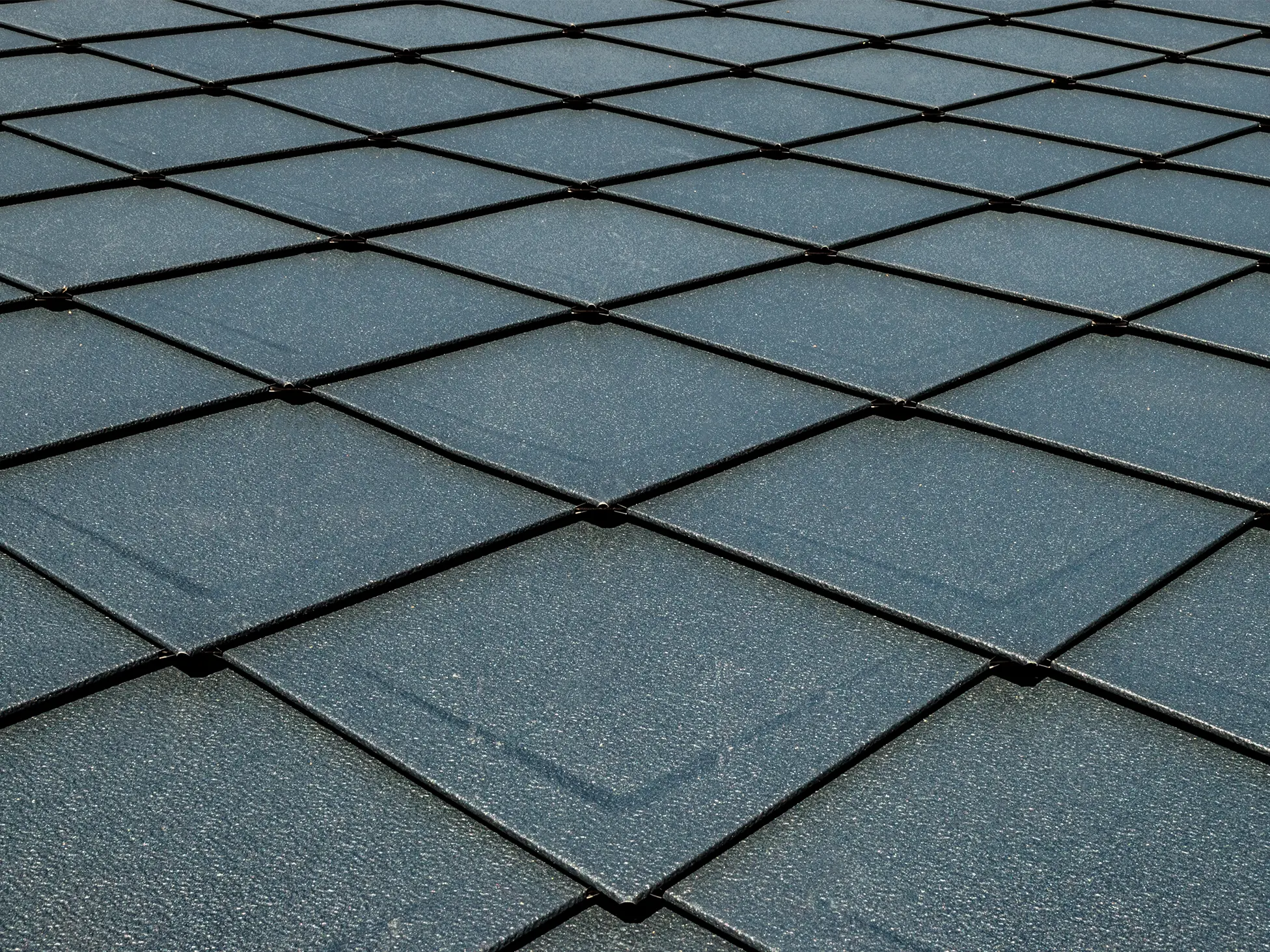

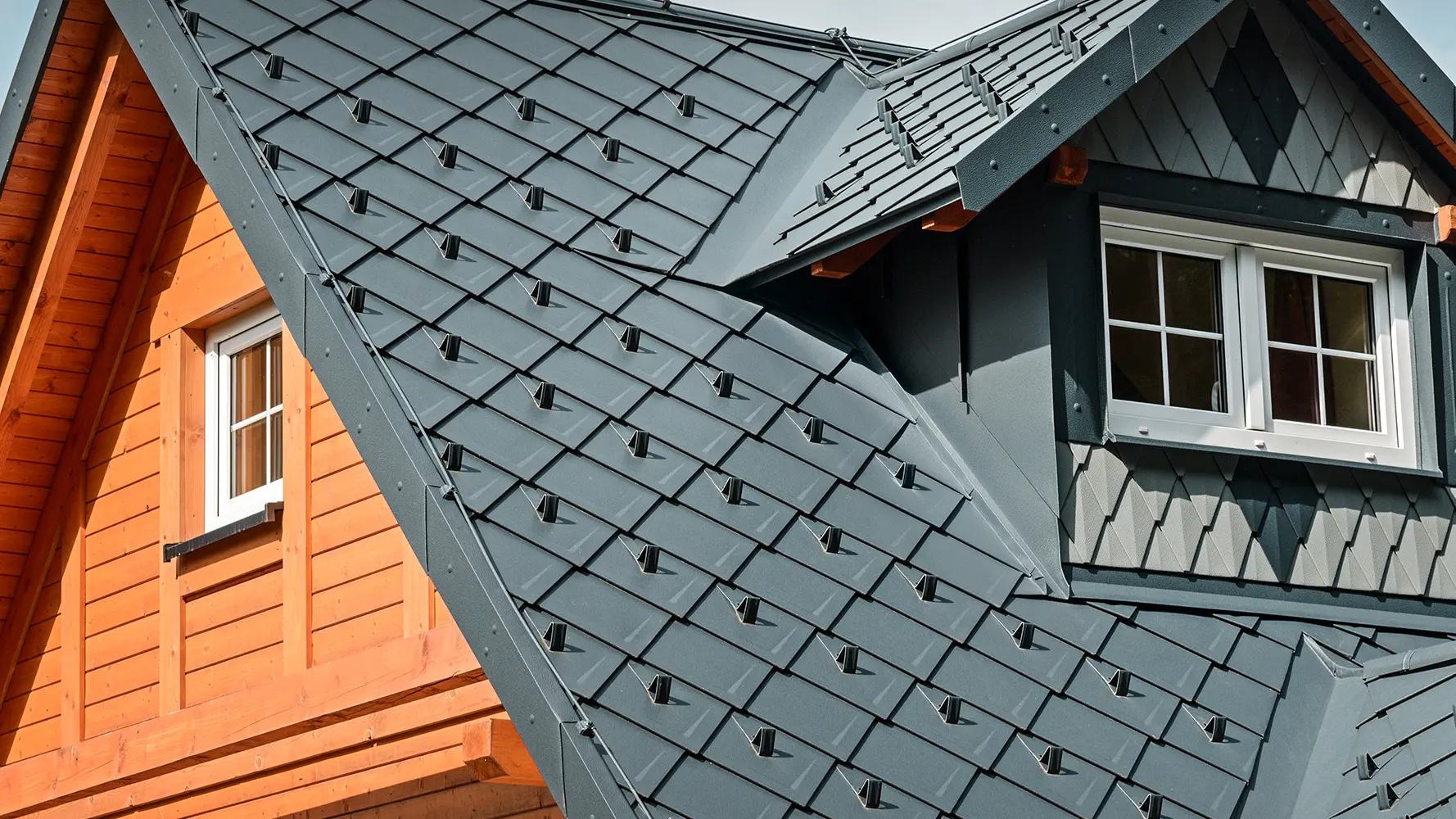

Šablóny PREFA s kosoštvorcovým vzorom 29 × 29 v antracitovej farbe P.10
Táto vidiecka stavba bola pri renovácii strechy pokrytá ľahkou šablónou PREFA s kosoštvorcovým vzorom 29 × 29 v antracitovej farbe P.10. Vikiere domu boli vybavené jedinečnými detailmi. Na ich dizajn boli použité malé strešné šablóny PREFA s kosoštvorcovým vzorom v dvoch rôznych farbách.

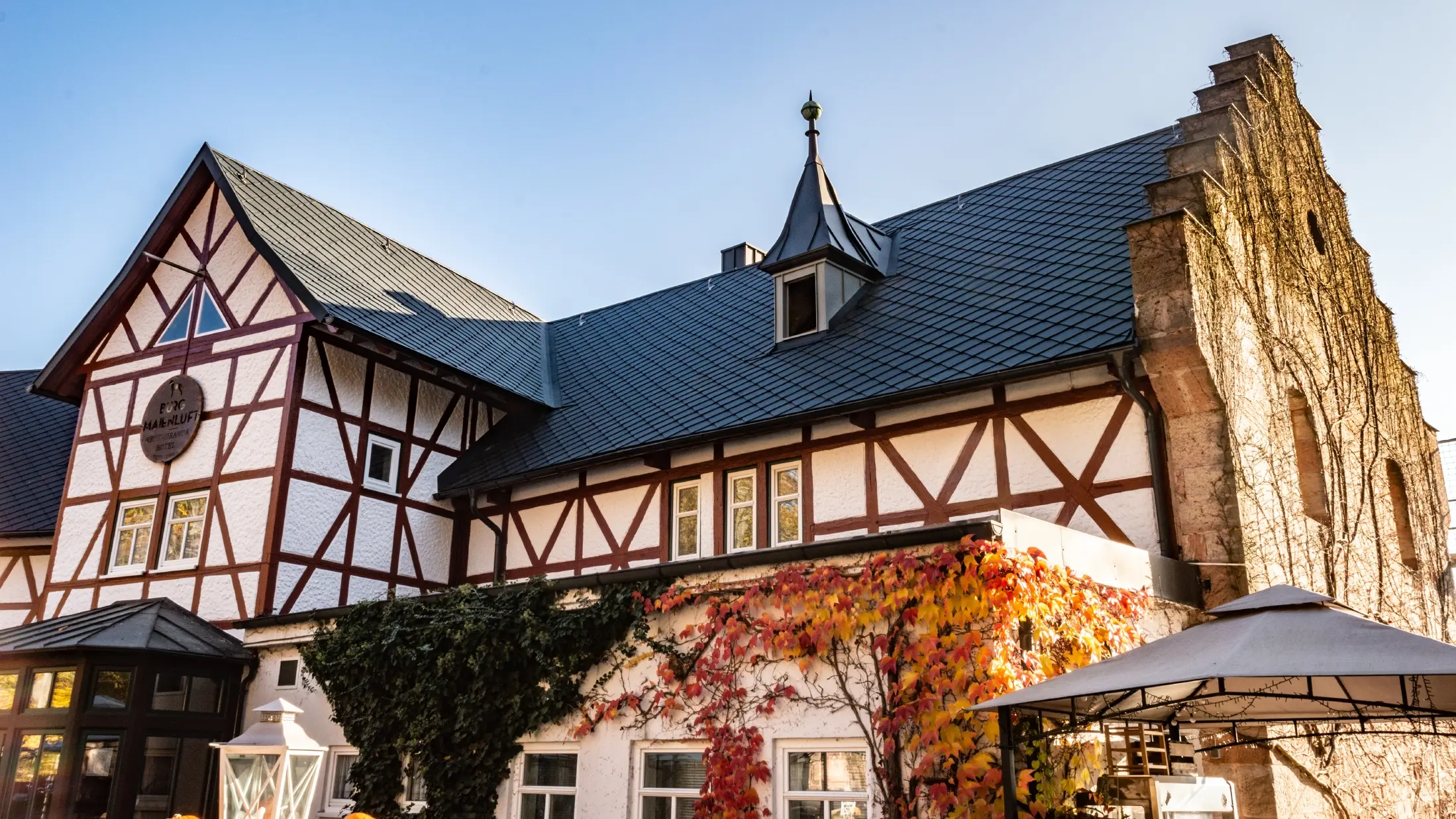

Hradný komplex Maienluft vo Wasungene s novou strechou PREFA antracitovej farby
Na hrade Maienluft vo Wasungene v Nemecku, ktorý je chránenou pamiatkou, boli pri rekonštrukcii použité ľahké strešné šablóny PREFA 29 × 29 a systém Prefalz. Šablóny PREFA sú vzhľadovo veľmi podobné pôvodnej bridlicovej krytine.
Simonyho dom vo Viedni so strešnými a fasádnymi šablónami PREFA 29 × 29 svetlošedej farby – architekti Treberspurg & Partner
Strecha Simonyho domu vo Viedni (BOKU – Univerzita prírodných zdrojov a prírodných vied, Viedeň) bola pri rekonštrukcii v roku 2014 obložená ľahkými strešnými šablónami 29 × 29 v svetlošedej farbe P.10, ktoré odolajú aj silnému vetru.
Šablóny PREFA s kosoštvorcovým vzorom 29 × 29 v antracitovej farbe P.10
Táto vidiecka stavba bola pri renovácii strechy pokrytá ľahkou šablónou PREFA s kosoštvorcovým vzorom 29 × 29 v antracitovej farbe P.10. Vikiere domu boli vybavené jedinečnými detailmi. Na ich dizajn boli použité malé strešné šablóny PREFA s kosoštvorcovým vzorom v dvoch rôznych farbách.
Hradný komplex Maienluft vo Wasungene s novou strechou PREFA antracitovej farby
Na hrade Maienluft vo Wasungene v Nemecku, ktorý je chránenou pamiatkou, boli pri rekonštrukcii použité ľahké strešné šablóny PREFA 29 × 29 a systém Prefalz. Šablóny PREFA sú vzhľadovo veľmi podobné pôvodnej bridlicovej krytine.
Simonyho dom vo Viedni so strešnými a fasádnymi šablónami PREFA 29 × 29 svetlošedej farby – architekti Treberspurg & Partner
Strecha Simonyho domu vo Viedni (BOKU – Univerzita prírodných zdrojov a prírodných vied, Viedeň) bola pri rekonštrukcii v roku 2014 obložená ľahkými strešnými šablónami 29 × 29 v svetlošedej farbe P.10, ktoré odolajú aj silnému vetru.
Máte ešte otázky týkajúce sa strešnej šablóny 29 × 29?
Bolo by to príliš jednoduché, ak by sme vám tu mohli uviesť celkovú cenu alebo mohli povedať, že jedna falcovaná škridla alebo jeden fasádny šindeľ stoja xy €. Také ľahké to, žiaľ, nie je, lebo pri streche PREFA alebo fasáde PREFA je nutná dôkladná kalkulácia vykonaná našimi odbornými realizátormi striech.
Podľa normy EN 62305-3 slúžia kovové strechy ako prirodzená súčasť systému ochrany pred bleskom. Hladké krytinové pásy PREFA sú preto prípustné ako prirodzená súčasť zachytávacej sústavy a maloformátové krytiny PREFA ako prirodzená zvodová sústava v systéme ochrany pred bleskom (osadenie prídavnej zachytávacej sústavy a zapojenie na uzemnenie).
Falcované škridle, strešné šindle a strešné šablóny, strešné panely FX.12 PREFA sa na základe svojej nízkej hmotnosti vynikajúco hodia na prekrytie starých striech. Montáž na existujúci strešný základ, ako sú napríklad bitúmenové šindle alebo pásy, je možné zrealizovať rýchlo. Aby bolo prekrytie možné, musí byť podkonštrukcia intaktná, strecha musí mať správny sklon a musia byť splnené stavebno-fyzikálne predpoklady!
Technické informácie o strešnej šablóne PREFA 29 × 29
Materiál: |
hliník hrúbky 0,7 mm |
|---|---|
Lícová strana |
Coil-Coating |
Rubová strana: |
Ochranný lak |
Rozmer: |
290 × 290 mm v krycej ploche |
Hmotnosť: |
1 m² = ca. 2,6 kg = 12 príponka pre šablónu 29 × 29 |
Sklon strechy: |
od 22° |
Kladenie: |
na celoplošné debnenie s hrúbkou min. 24 mm |
Upevnenie: |
1 ks PREFA príponka pre šablónu 29 × 29 = 12 príponiek na m² |

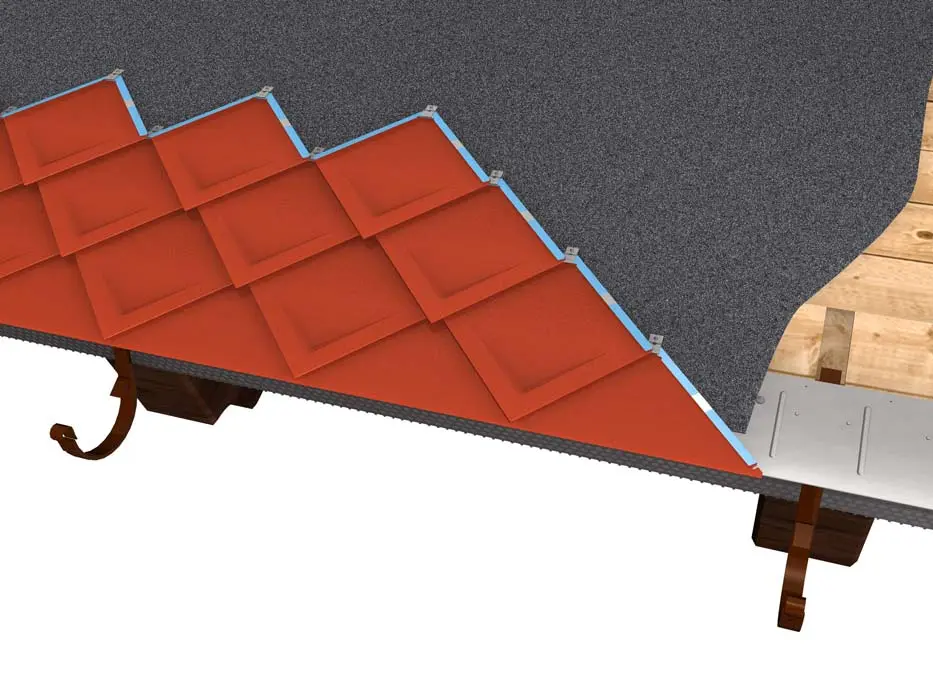

Skladba strechy pri použití strešnej šablóny 29 × 29
Hliníkové strechy PREFA sa zhotovujú s odvetrávanou spodnou konštrukciou, strešná krytina a tepelnoizolačná vrstva sú pritom od seba oddelené odvetrávaným medzipriestorom. Takto je napr. možné odvádzať vzniknutý vodný kondenzát.
Strešný plášť býva odvetrávaný tak, ako možno vidieť na prvom obrázku. Avšak odvetraný môže byť aj celý podkrovný priestor (druhý obrázok).
Plánovanie a použitie
Naši klampiari a architekti tu nájdu na stiahnutie texty pre výberové konania, ako aj detaily k strešným šablónam 29 × 29. Návody a tipy na pokládku strešnej krytiny, príručku plánovania, informačný formulár k strechám, ako aj množstvo videí o pokládke strešnej krytiny nájdu naši montážni partneri v sekcii Servis. (Len pre partnerské firmy: Pripravte si svoje prístupové údaje; ešte nemáte prístupové údaje? V tom prípade sa obráťte na svojho príslušného odborného poradcu.)
Špeciálne upozornenie pre naše architektonické a projekčné kancelárie: Údaje 3D a BIM, ako aj textúry našich výrobkov nájdete okrem toho tu: digitálne plánovanie
Príslušenstvo k strešnej šablóne PREFA 29 × 29
V nasledujúcom texte nájdete zoznam s príslušenstvom k strešným šablónam PREFA, od podkladových pásov a hrebenáčov Jet-Lüfter až po bezpečnostné strešné prvky, ako sú zachytávače snehu a strešná lávka. Farebne zladené strešné žľaby a dažďové zvody nájdete v časti „Systémy odvodnenia striech“. K sortimentu výrobkov PREFA patria aj fasádne systémy, protipovodňová ochrana alebo výrobky fotovoltických systémov.
Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku (iba pre obchodných partnerov).
Štartovacia šablóna pre strešnú šablónu 29 × 29
-
Ukončujúca šablóna pre strešnú šablónu 29 × 29
-
Príponka pre šablóny 29 × 29
Farba: antracitová
Podkladový pás pre strešný šindeľ, strešný šindeľ DS.19, strešnú šablónu, strešný panel R.16 a FX.12.
1800 × 158 × 1,00 mm, preddierovaný
Odvetrávací hrebenáč jet-lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm; Samonosný odvetrávací hrebenáč Jet-Lüfter na vetranie striech.
Odvetrávací hrebenáč, na začiatok alebo na ukončenie hrebeňa
-
Hrebenáč na hrebeň a nárožie
500 × 1,00 mm
Hrebenáč na začiatok alebo ukončenie hrebeňa resp. Nárožia
-
Záveterná lišta
95 × 2.000 × 0,70 mm, záveterná lišta s príponkovým – fixačným pásom
Bezpečnostné úžľabie
3.000 mm, na hranách s dvojitou drážkou
Ochranná mriežka proti vtákom
125 × 2.000 × 0,7 mm, s kruhovými otvormi: Ø 5/7 mm
Vetrací pás
so štvorcovým dierovaním 6 mm, vo farbách hnedá/antracitová a svetlošedá/svetlosivá, rozmery: 1,00 × 250 mm a 1,00 × 333 mm
Odkvapový plech
230 × 2.000 × 0,70 mm

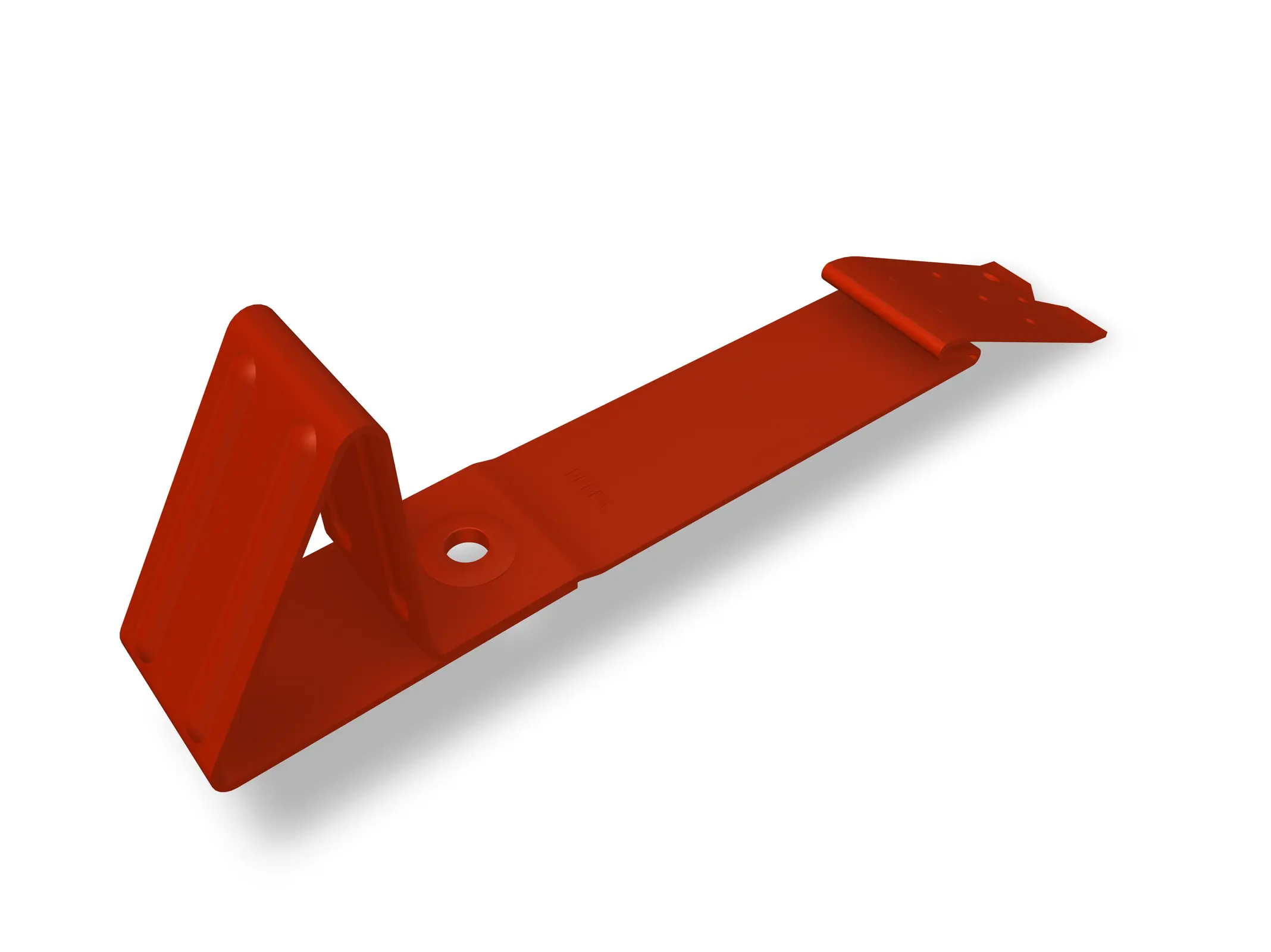

Zachytávač snehu pre falcovanú škridlu a strešnú šablónu 29 × 29
-
Systémový rúrkový zachytávač snehu
3 otvory pre vkladací profil
XL Systémový rúrkový zachytávač snehu
s 5 otvormi pre vkladacie profily, optimálne pre PV-strešné zariadenia
Rúrka zachytávača snehu profilovaná
3.000 mm; 25/25
Zachytávač ľadu
pre profilovanú rúrku zachytávača snehu
Ukončovací prvok pre systémový rúrkový zachytávač snehu
pre profilovanú rúrku zachytávača snehu
Ukončovací prvok pre XLsystémový rúrkový zachytávač snehu
pre profilovanú rúrku zachytávača snehu
Držiak horského zachytávača snehu
pre guľatinu s priemerom Ø 140 mm
Solárny držiak s krytkou
dĺžka: 260 mm
Solárny držiak sunny
Vhodné pre všetky maloformátové krytiny a falcované systémy so stojatou drážkou PREFA.

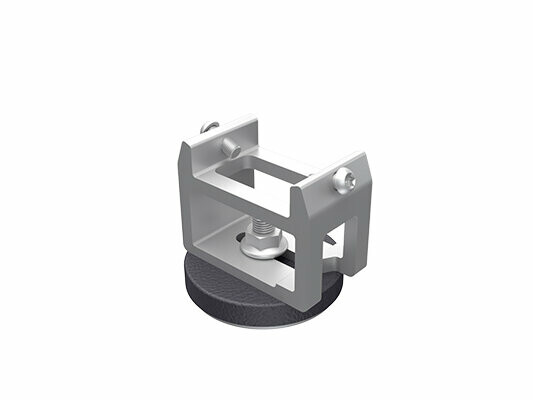

Solárny držiak fix
Fixná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.

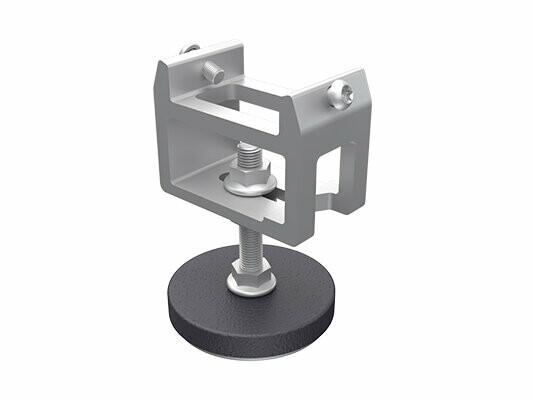

Solárny držiak Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.ario
Variabilná montáž solárnych modulov na maloformátové strešné systémy PREFA. K dispozícii s a bez krížovej spojky. Vhodný výlučne na montáž profilových nosníkov PREFA, žiadna kompatibilita s inými výrobkami.
Stúpací schodík
Možnosť prestavenia na sklon strechy 12°-60°; Testované podľa EN 516‑1‑A.
Držiak strešnej lávky s jedným podstavcom
250 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑A.
Držiak strešnej lávky s dvomi podstavcami
360 mm; Možnosť prestavenia na sklon strechy12°-55°; Testované podľa EN 516‑1‑B.
Strešná lávka
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testovaná podľa EN 516-1-A a EN 516-1-B
Spojka na spojenie strešných lávok
-
Bezpečnostný strešný hák
Podľa EN 517 – B
Bezpečnostný strešný hák na podperách
Podľa EN 517 – B
Odvetrávacia tvarovka pre strešnú šablónu 29 × 29
Prierez vetracieho otvoru: cca 30 cm²
Odvetrávacia tvarovka
Na upevnenie nitmi, Prierez vetracieho otvoru: cca 30 cm²
Kolmý odvetrávací prestup
Ø 100 mm, Sklon strechy: od 12°
Odvetrávacia rúra
Ø 100 mm, Ø 120 mm; Vrátane EPDM tesnenia a krycej manžety
Manžeta 100
Trvalo pružná rúrová manžeta EPDM na rúrové prestupy prechádzajúce záklopom s priemerom 100 až 130 mm.
Prestupový prvok pre strešnú šablónu 29 × 29
Na prestupy rúr s Ø 80 – 125 mm a sklony striech 22° až 52°.
Prestupový prvok pre napojenie drážkovaním
Na prestupy rúr s Ø 80 – 125 mm. Pre sklon strechy 12° až 52°.
Univerzálny prestupový prvok dvojdielny
Pre sklon strechy 12° - 52°; Na prestupy rúr s Ø 40 - 120 mm
Spevňovacia podložka
dĺžka: 540 mm, šírka: 125 mm
Lemovanie vario
šírka:: 120 – 600 mm, 600 – 1.020 mm, Variabilná dĺžka: 150 – 980 mm, Pre sklon strechy 12° – 55°
Povalové okno
-
Lemovania pre strešné okná roto & Série Roto-Q
k dispozici vo viacerých rozmeroch
Lemovania pre strešné okná velux
k dispozici vo viacerých rozmeroch
Komínová strieška
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Príponka na vedenie bleskozvodu
Rozsah zopnutia: 2 – 8 mm. Uchytenie okrúhleho drôtu: ⌀ 8 mm.
ŠPeciálna lepiaca súprava
Obsah: 1 kartuša špeciálneho lepidla PREFA (290 ml), 1 nádobka adhézneho čistidla (60 ml), 1 brúsny papier, 1 čistiaca handrička, 2 adaptačné dýzy
