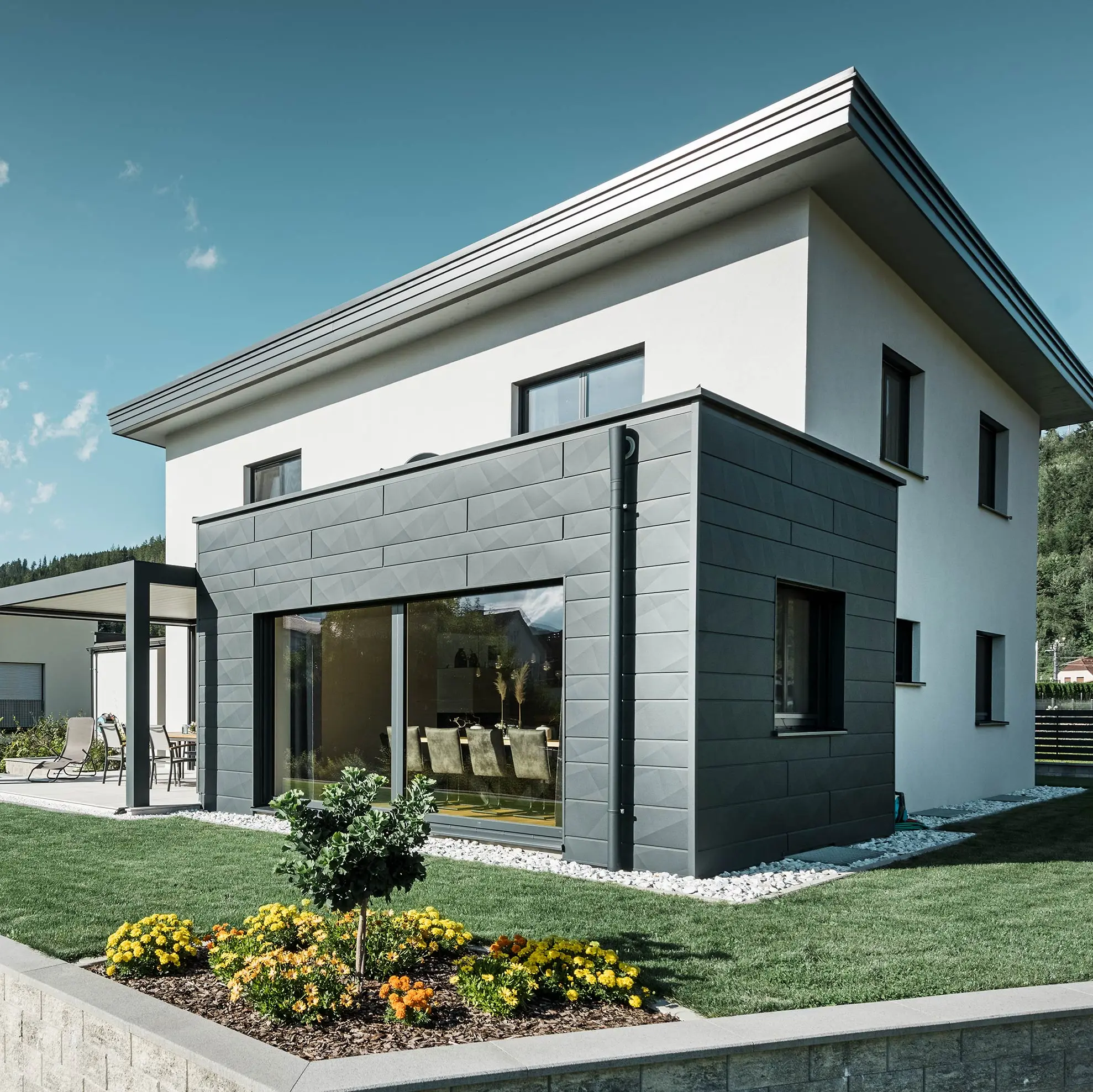

Rodinný dom s prístavbou, prístavba je obložená hliníkovou fasádou PREFA, plochá strecha sa odvodňuje pomocou zaústenia pre strešný chrlič PREFA a dažďovým zvodom PREFA s antracitovou farbou P.10.

Dažďový zvod

Hliníkové dažďové zvody v najlepšej kvalite PREFA s obsiahlym príslušenstvom

+8
prečítať si viac

Hliníkový dažďový zvod PREFA: Stabilný, s dlhou životnosťou a vhodný pre každý odvodňovací systém PREFA

Dažďový zvod PREFA je súčasťou rozsiahleho hliníkového strešného odvodňovacieho systému a dostupný je v rôznych rozmeroch a v rôznych farbách. Každý detail je dostupný vrátane montážneho príslušenstva a je perfektne navzájom zosúladený. Dažďový zvod sa pritom hodí ku všetkým odvodňovacím systémom PREFA, a je úplne jedno, či sa rozhodnete pre polkruhový žľab, hranatý žľab alebo nástrešný žľab. Zrážková voda sa spoľahlivo odvádza cez dažďový zvod, nazývaný aj odtoková rúra.

Hliníkový dažďový zvod PREFA: Stabilný, s dlhou životnosťou a vhodný pre každý odvodňovací systém PREFA

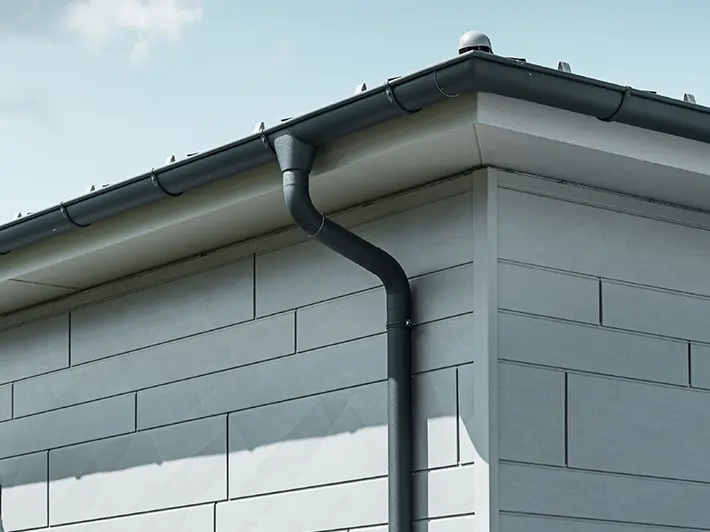

Žľab PREFA s dažďovým zvodom v antracitovej farbe k tomu fasáda PREFA Siding.X

Strešné odvodňovacie systémy – vhodné pre každý dom a každú strechu

Nezáleží na tom, či ide o novostavbu, rekonštrukciu, prístrešok, záhradný domček, rodinný dom alebo viacgeneračný dom, bytový komplex alebo veľkú priemyselnú budovu. Nezáleží na tom, či ide o strmú strechu, plochú alebo šikmú strechu s nízkym sklonom, škridlovú strechu, strechu z bitúmenových šindľov, vláknocementových dosiek, bridlicovú strechu alebo iné vlnovkové škridle. Ako súčasť kompletného systému sa odvodňovací systém PREFA hodí nielen pre hliníkové strechy, prakticky sa dá kombinovať so všetkými dostupnými strešnými materiálmi*.

*S výnimkou medenej strechy

Na plochej streche sa napríklad dažďová voda bezpečne odvádza moderným zaústením pre strešný chrlič PREFA alebo zberným kotlíkom v hranatom alebo okrúhlom vyhotovení.

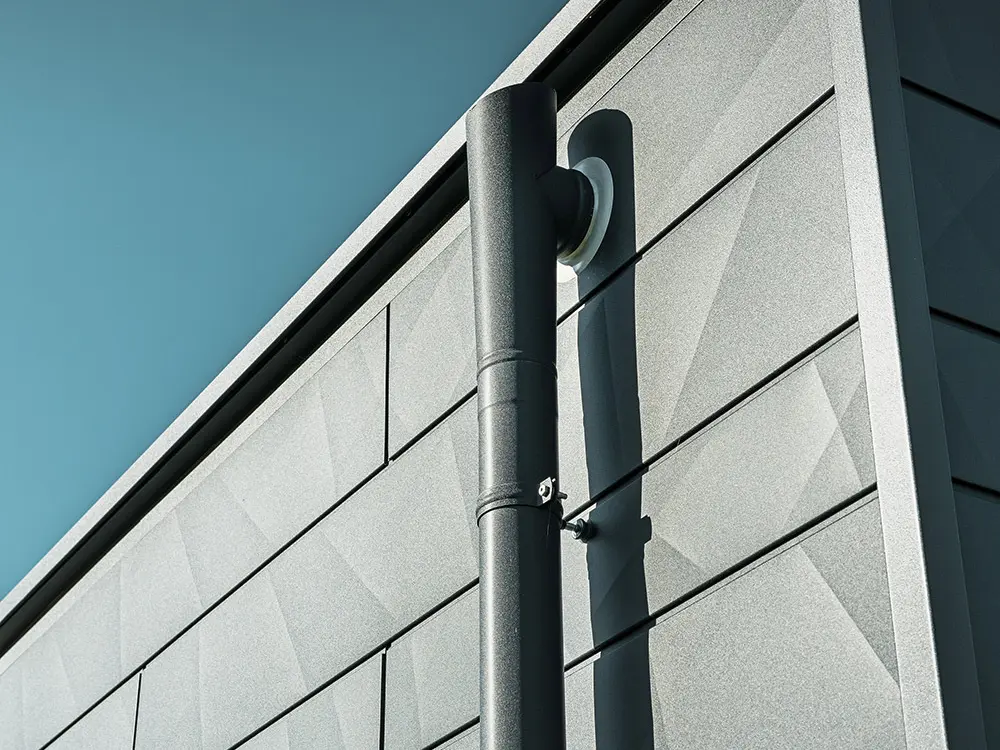

Dažďový zvod PREFA so zaústením pre strešný chrlič v antracitovej farbe P.10 na fasáde PREFA Siding.X, rovnako v antracitovej farbe P.10.

Dažďový zvod PREFA so zaústením pre strešný chrlič v antracitovej farbe P.10

Prehľad výhod

Ikona pre výhody

Nehrdzavejúci a bez ťažkých kovov

Dažďový zvod PREFA je z hliníka, preto nehrdzavie, okrem toho sa dažďová voda smie využívať bez obmedzení, nakoľko sa vyplavovaním nedostávajú do odpadových vôd žiadne ťažké kovy.

Ikona pre výhody

Recyklovateľný

Hliník možno recyklovať ľubovoľne často a bez straty kvality.

Ikona pre výhody

Nízka hmotnosť

Hliník, ako ľahký stavebný materiál, umožňuje jednoduchú montáž a cenovo úspornú prepravu.

Ikona pre výhody

Maximálne odolné a s dlhou životnosťou

Žľaby a dažďové zvody sa vyrábajú z hliníkových zvitkov s povrchovou úpravou. Vďaka kvalitnému zušľachteniu povrchu procesom coil-coating zostáva vrstva náteru tvarovateľná a maximálne odolná voči poveternostným vplyvom, a to aj pri extrémnom počasí.

Ikona pre výhody

Nehrdzavejúci a bez ťažkých kovov

Dažďový zvod PREFA je z hliníka, preto nehrdzavie, okrem toho sa dažďová voda smie využívať bez obmedzení, nakoľko sa vyplavovaním nedostávajú do odpadových vôd žiadne ťažké kovy.

Ikona pre výhody

Recyklovateľný

Hliník možno recyklovať ľubovoľne často a bez straty kvality.

Ikona pre výhody

Nízka hmotnosť

Hliník, ako ľahký stavebný materiál, umožňuje jednoduchú montáž a cenovo úspornú prepravu.

Ikona pre výhody

Maximálne odolné a s dlhou životnosťou

Žľaby a dažďové zvody sa vyrábajú z hliníkových zvitkov s povrchovou úpravou. Vďaka kvalitnému zušľachteniu povrchu procesom coil-coating zostáva vrstva náteru tvarovateľná a maximálne odolná voči poveternostným vplyvom, a to aj pri extrémnom počasí.

Harmonické stvárnenie alebo výrazné farebné akcenty : Komplexný systém odvodnenia striech umožní veľa.

Či už tón v tóne alebo vedome s množstvom kontrastov, odvodňovací systém PREFA, ktorý tvoria žľaby, rúry a príslušenstvo, ponúka v súhre so strechou a fasádou veľký priestor na kreativitu. Vyberte si z množstva našich štandardných farieb.

Vďaka osvedčenému zušľachteniu povrchu „P.10“ ostáva povrchová úprava funkčná a pekná aj po mnohých rokoch. Žľaby PREFA a tiež aj dažďový zvod sa dajú zakúpiť v nasledujúcich farebných odtieňoch – samozrejme so zárukou na materiál po dobu 40 rokov.

Prehľad farieb (12)

Farba

Označenie

~ RAL

60

100

150

80 | 120

01 Braun

P.10 hnedá

7013

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 čierna

9005

07 Hellgrau

P.10 svetlošedá

7005

10 Prefaweiß

P.10 prefa biela

9002

11 Nussbraun

P.10 orieškovohnedá

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavošedá

7043

05 Oxydrot

tmavočervená

3009

06 Moosgrün

machovozelená

6005

12 Silbermetallic

strieborná metalíza

9006

13 naturblank

prírodný hliník

47 Patina grau

patina šedá

7042

Pozor

  • Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
  • Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. PREFA Siding Farby P.10 kamenná šedá, P.10 pieskovohnedá, P.10 patina zelená, dub prírodný, patina šedá, vlašský orech hnedý a dub béžovosivý navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
  • Zvitky a plechy prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
  • V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
  • Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.

Tip od odborníkov: Účelné využívanie dažďovej vody: Šetrenie peňazí a zdrojov aj v záhrade.

Cenná dažďová voda nemusí len bez úžitku vsakovať alebo sa odvádzať priamo do kanalizácie, môže sa využívať v záhrade aj ako voda na polievanie bez obsahu vápnika. Na tento účel sa používa zberač dažďovej vody PREFA alebo klapka pre zber dažďovej vody: Tieto odvádzajú dažďovú vodu do nádoby na dažďovú vodu.

Zberač dažďovej vody: Na tento je možné pripojiť bežne dostupné záhradné hadice, ktoré odvádzajú dažďovú vodu do nádoby na dažďovú vodu, cisterny atď. Ak je záchytná nádoba plná, voda odteká do dažďového zvodu, čo zabráni pretečeniu záchytnej nádoby. V zime možno prípojku uzavrieť pomocou dodaného krytu a nádobu na dažďovú vodu zaistiť pred vplyvmi studeného počasia a zabrániť tak zamrznutiu zbernej nádoby.

Zberač dažďovej vody PREFA v hnedej farbe

Klapka pre zber dažďovej vody: Táto sa dá manuálne otvárať a zatvárať podľa toho, či chceme dažďovú vodu odvádzať do nádoby na dažďovú vodu alebo nie. Klapka pre zber dažďovej vody je okrem toho vybavená vyberateľným sitom na zachytávanie lístia. Hrubé nečistoty je možné zachytiť a ľahko odstrániť a zabrániť tak upchatiu a možnému zamrznutiu rúr.

Klapka pre zber dažďovej vody PREFA v hnedej farbe, na vyklopenie, ak sa má dažďová voda odvádzať, napr. do nádoby na dažďovú vodu

Avšak pozor: Dažďová voda, ktorá preteká cez určité strešné a odvodňovacie materiály (ako napr. meď alebo zinok), by sa mala používať len obmedzene. Ak máte veľké plochy z medi alebo zinku, mali by ste dažďovú vodu kontrolovať, či nie je znečistená ťažkými kovmi. Aj strechy z dechtovej lepenky s bitúmenovou izoláciou by mohli byť škodlivé pre rastliny, záhradné jazierko alebo životné prostredie. Najlepšie bude, keď sa budete informovať u výrobcu!

Extra silný: Dažďový zvod s hrúbkou materiálu 1,6 mm: Maximálne odolný a napriek tomu elegantný

S dĺžkou takmer tri metre, vo vyhotovení z hliníka a s hrúbkou 1,6 mm ponúka tento dažďový zvod dve rozhodujúce výhody: Vďaka obzvlášť vysokej odolnosti sa ideálne hodí na použitie v oblasti vchodov a záhrad, pretože hrajúce sa deti a padajúce predmety nespôsobia žiadne preliačiny. Dĺžka ponúka rovnako optickú výhodu, nakoľko vo výške očí alebo v priamom zornom uhle nie je potrebné žiadne upevnenie. Funkčný detail, ktorý práve pri moderných rodinných domoch zanecháva elegantný dojem a pri farebných riešeniach tón v tóne s fasádou robí odvodňovací systém decentným spôsobom nenápadným. Opýtajte sa vo vašej klampiarskej prevádzke PREFA na robustný dažďový zvod!

Ak je mimoriadne dôležitá odolnosť

Aj na verejnom priestranstve sa odporúča dažďový zvod s hrubším materiálom 1,6 mm. V dolnej časti sa tak používa masívnejšia rúra a vyššie dažďový zvod v štandardnom vyhotovení. Vďaka rovnakému vonkajšiemu priemeru opticky nie je vidieť žiadny rozdiel.

Štvorcový zvod: hranatá alternatíva k dažďovému zvodu: Redukovaný a elegantný dizajn

Okrem okrúhleho vyhotovenia dažďového zvodu ponúka PREFA aj štvorcový variant na odvádzanie zrážkovej vody zo striech: štvorcový zvod PREFA. K dispozícii sú dva rozmery robustného, štvorcového dažďového zvodu, 10 × 10 cm a 8 × 8 cm.

Štvorcový zvod: hranatá alternatíva k dažďovému zvodu: Redukovaný a elegantný dizajn

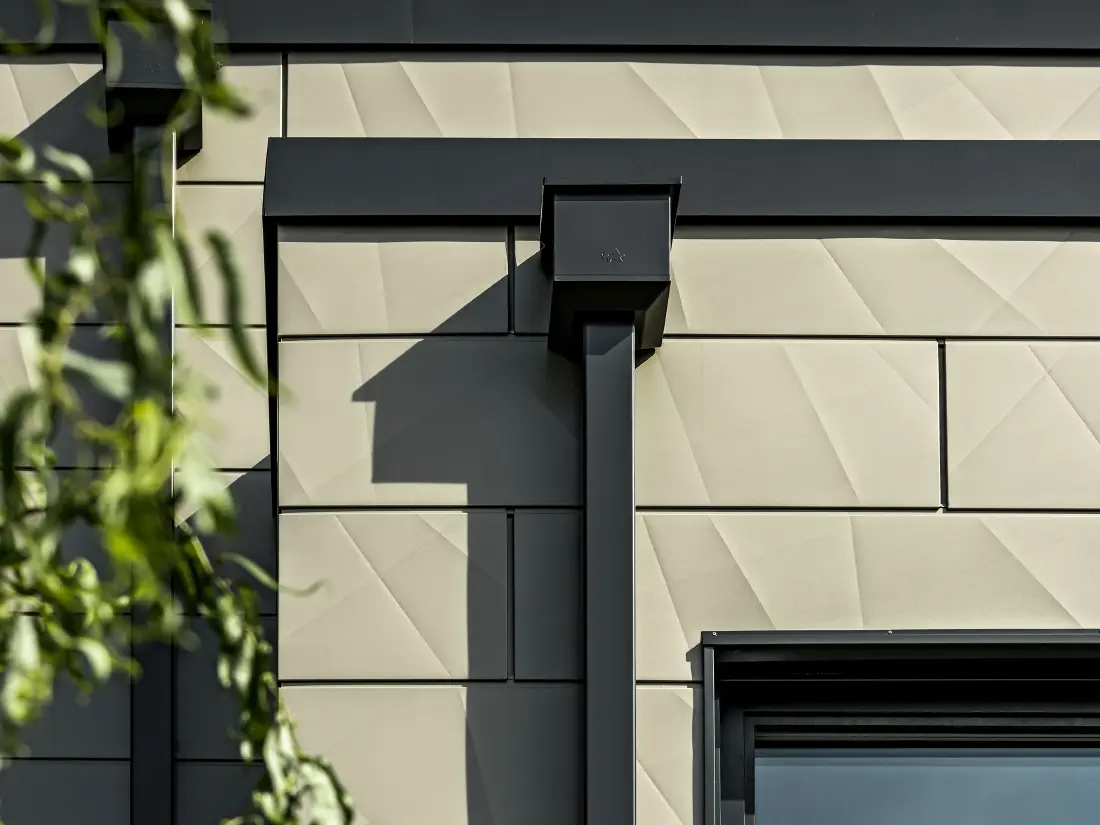

Moderný rodinný dom s plochou strechou a úzkymi oknami. Fasáda je obložená panelmi PREFA Siding.X, fasáda s nariaseným vzhľadom v bronzovej farbe. Napojenie bolo zhotovené v antracitovej farbe. Na odvodnenie strechy slúži hranatý zvod PREFA s vhodnými zbernými kotlíkmi v antracitovej farbe.

Jednoduché čistenie a údržba: A dažďová voda bude môcť bez obmedzení odtekať.

Zlé počasie so silným dažďom a búrkou sa vyskytuje čoraz častejšie, čo sa v rastúcej miere prejavuje v posledných rokoch. Odvodňovací systém vtedy musí zachytávať nielen veľké množstvá vody, ale aj listy a konáre, ktoré vietor odveje na strechu a strešné žľaby.

Preto by sa zvlášť po prejavoch extrémneho počasia a tiež aj na jeseň malo kontrolovať, či nečistoty neupchali odtok strešných žľabov. Tu ponúka PREFA lapač lístia (priemer 80–120) pre dažďový kotlík alebo sito na lístie pre klapku pre zber dažďovej vody. Pomocou tohto integrovaného odnímateľného sita sa nečistoty dajú ľahko odstraňovať. Inak hrozí nebezpečenstvo, že nečistoty nasiaknuté vodou zamrznú a rúra sa poškodí. V každom prípade je na jeseň potrebné nádobu na dažďovú vodu a zberač dažďovej vody vyprázdniť, aby tak nemohli vzniknúť škody spôsobené mrazom.

Strešný žľab s množstvom jesenného lístia, čistenie upchatých žľabov

Správne stanovenie rozmerov a montáž: Vaše nové dažďové zvody tak zvládnu každé počasie.

Pre rôzne typy fasád je k dispozícii vhodné príslušenstvo na odborne správnu montáž objímok – či už pre prevetrávanú (PREFA) fasádu, ako aj pre kontaktný zatepľovací systém. Montáž sa vykonáva pomocou hmoždiniek, tŕňov a držiakov objímok alebo prostredníctvom stenových montážnych dosiek v prípade drevených fasád, alebo aj kompozitných panelov alebo výrobkov Siding. Držiak je pritom možné použiť nezávisle od upevnenia. Upevnenie je možné zvoliť podľa podkladu. Zvody PREFA (∅ 80, ∅ 100, ∅ 120, ∅ 150) sa dodávajú s ochrannou fóliou, vďaka čomu sú chránené pred poškodením pri preprave a tiež montáži. (Po montáži by sa však mala ochranná fólia rýchlo odstrániť, aby v dôsledku UV žiarenia neskrehla, pretože potom sa ťažšie odstraňuje.)

Výpočet optimálneho priemeru rúry

Základom je správne vymeranie požadovaného priemeru dažďového žľabu ako aj priemeru dažďového zvodu. Stále platí, že pri výskyte veľkého množstva vody nesmie dochádzať k upchatiu alebo k pretečeniu. Pre remeselného partnera PREFA nie je správny výpočet problémom, okrem toho má na internetovej stránke a v časti pre prihlásenie pre remeselníkov k dispozícii nápomocné nástroje na optimálne určenie rozmerov.

Technické informácie o dažďovom zvode PREFA

Materiál

Povrchovo upravený hliník, hrúbka 0,7/1,6 mm, povrchová úprava coil-coating a prášková povrchová úprava

Rozmery 0,7 mm

∅ 60 × 3.000 mm
∅ 80 × 3.000 mm
∅ 100 × 3.000 mm
∅ 120 × 3.000 mm
∅ 150 × 3.000 mm

Rozmery 1,6 mm

Tlačený lisovaný profil

∅ 100 × 3.000 mm

Návrh a použitie

Naši klampiari a architekti tu nájdu texty na stiahnutie pre výberové konania pre strešné odvodňovacie systémy PREFA.

Príslušenstvo

Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku.

Objímka pre dažďový zvod

Ø 60, 80, 100, 120, 150; So závitom M10 bez tŕňa.

Oceľová rúra dažďového zvodu s čistiacim otvorom

Ø 80, 100, 120

Objímka dažďového zvodu z pozinkovanej ocele

Ø 80, 100, 120

Prechodka dažďového zvodu

60/115, 80/115, 100/115, 100/150, 120/150

Tŕň s krytkou pre hmoždinky do kontaktného zatepľovacieho systému ⌀ 10

80, 140, 200, 330 mm; Vrátane krytky z plastu. Vhodné pre hmoždinky do kontaktného zatepľovacieho systému ⌀ 10 mm.

Hmoždinka do kontaktného zatepľovacieho systému ⌀ 10

Ø 10 × 120 mm Ø 10 × 180 mm Ø 10 × 280 mm; Vhodné v kombinácii s tŕňmi s krytkou pre hmoždinky do kontaktného zatepľovacieho systému WDVS Ø 10 mm.

Držiak do kontaktného zatepľovacieho systému

100 – 180 mm, 180 – 260 mm; Vrátane upevňovacieho materiálu (hmoždinka ⌀ 8×90 mm, skrutka ⌀ 6×100 mm) a krytky.

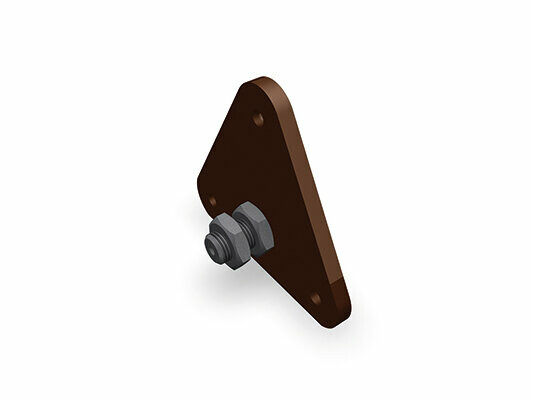

Stenová montážna platňa

So závitom M10 a maticou.

Hrdlo s lemom pre lepenie

Ø 58, vhodné pre dažďový zvod Ø 60 mm

Zvodová spojka

Ø 60, 80, 100, 120, 150

Zvodová spojka

Ø 80, 100, 120

Zvodová prechodka

Ø 110/100 mm, Ø 125/120 mm

Koleno 72°

Ø 60, 80, 100, 120, 150

Koleno 85°

Ø 60, 80, 100, 120

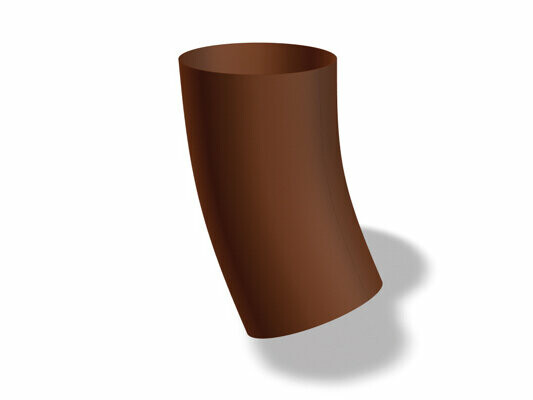

Koleno 40°

Ø 60, 80, 100, 120

Soklové koleno

Ø 80, 100, 120, 150

Zberný kotlík

Zberný kotlík

Ø 80, 100, 120, 150

Okrúhly zberný kotlík

Okrúhly zberný kotlík

Ø 100

Zaústenie pre strešný chrlič

Fasádny kotlík so zaústením pre strešný chrlič

Ø 80, 100, 120

Zberač dažďovej vody PREFA v hnedej farbe

Rač dažďovej vody

Ø 80, Ø 100 a Ø 120

Klapka pre zber dažďovej vody PREFA v hnedej farbe, na vyklopenie, ak sa má dažďová voda odvádzať, napr. do nádoby na dažďovú vodu

Klapka pre zber dažďovej vody

Ø 80, 100, 120

Zvodová odbočka

Ø 80, 100, 120

Zvodová odbočka

Ø 100 × 50-75 mm

PREFA Dachrinnen Laubfänger, fängt grobe Verschmutzungen auf, damit das Ablaufrohr nicht verstopft wird

Lapač lístia

Ø 80, 100, 120
