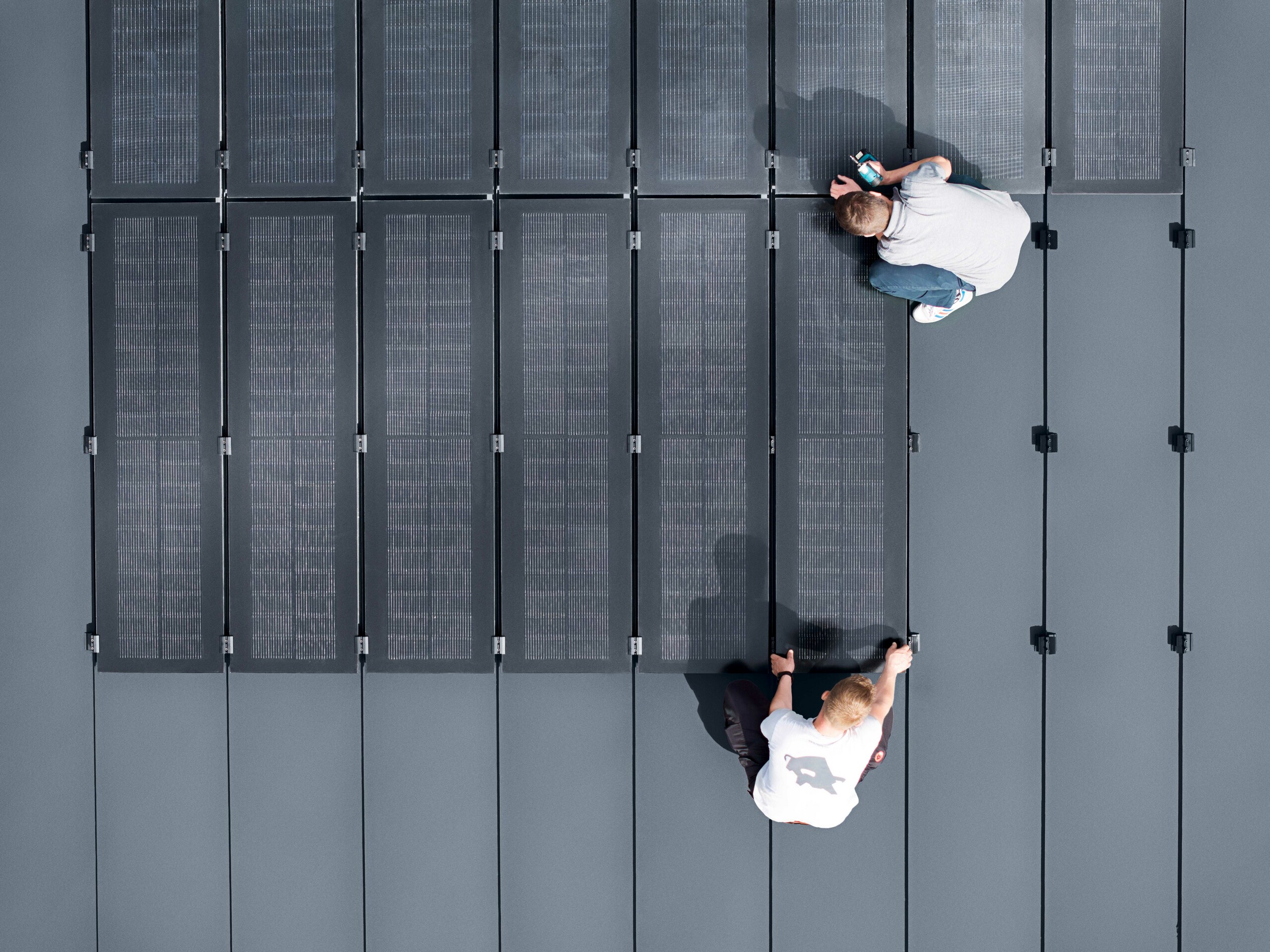

Náš fotovoltický systém pre strechy PREFALZ je kombináciou fotovoltických modulov sklo-sklo so špeciálne vyvinutými spojkami modulov a drážok v jednom, ktoré sa umiestnia priamo na stojaté drážky. Tým solárne moduly PREFALZ umožnia pokládku paralelne so strechou s minimálnou montážnou výškou.
Jasné línie PREFALZ pritom harmonicky pokračujú, a tým charakteristický vzhľad strešných pásov zostane zachovaný.
Výhody solárneho modulu PREFALZ
Estetický
Paralelný so strechou, zachovávajúci charakter drážkových pásov, plocho montovaný celkový systém, prispôsobený na typ pásu krytiny PREFALZ
Odolný
Robustný, fotovoltický modul sklo-sklo s dlhou životnosťou s najnovšou technológiou článkov TOPCon
Žiadny strešný prestup
So spojkami modulov sa solárne moduly umiestnia priamo na stojaté drážky a nie je potrebný žiadny prestup strešnej krytiny prostredníctvom skrutiek atď.
2-v-1
Spojky modulov a drážok v jednom produkte, jednoduchá a rýchla montáž vďaka menšiemu množstvu potrebných komponentov
Estetický
Paralelný so strechou, zachovávajúci charakter drážkových pásov, plocho montovaný celkový systém, prispôsobený na typ pásu krytiny PREFALZ
Odolný
Robustný, fotovoltický modul sklo-sklo s dlhou životnosťou s najnovšou technológiou článkov TOPCon
Žiadny strešný prestup
So spojkami modulov sa solárne moduly umiestnia priamo na stojaté drážky a nie je potrebný žiadny prestup strešnej krytiny prostredníctvom skrutiek atď.
2-v-1
Spojky modulov a drážok v jednom produkte, jednoduchá a rýchla montáž vďaka menšiemu množstvu potrebných komponentov
Možnosť dodatočného vybavenia
Solárne moduly je možné inštalovať na nové strechy PREFALZ, ako aj dodatočne namontovať na existujúce strechy PREFALZ
Záruka na výkon
Solárny modul: 10 rokov záruka na produkt, Záruka na výkon: 85 % menovitého výkonu modulu po 25 rokoch, navyše 25 rokov záruka na produkt na podkonštrukciu PREFA
Nezávislý, hospodárny, trvalo udržateľný
Slnko ako zdroj energie je vždy k dispozícii, samostatne vyrobená energia sa používa priamo, napája sa do siete alebo sa akumuluje. Výrobné zariadenie šetrné k CO2
Vyrobené v Rakúsku
Solárny modul PREFALZ sa vyvíja a vyrába vo vysokej kvalite v Rakúsku a je 100 % kompatibilný s kompletným systémom PREFA
Možnosť dodatočného vybavenia
Solárne moduly je možné inštalovať na nové strechy PREFALZ, ako aj dodatočne namontovať na existujúce strechy PREFALZ
Záruka na výkon
Solárny modul: 10 rokov záruka na produkt, Záruka na výkon: 85 % menovitého výkonu modulu po 25 rokoch, navyše 25 rokov záruka na produkt na podkonštrukciu PREFA
Nezávislý, hospodárny, trvalo udržateľný
Slnko ako zdroj energie je vždy k dispozícii, samostatne vyrobená energia sa používa priamo, napája sa do siete alebo sa akumuluje. Výrobné zariadenie šetrné k CO2
Vyrobené v Rakúsku
Solárny modul PREFALZ sa vyvíja a vyrába vo vysokej kvalite v Rakúsku a je 100 % kompatibilný s kompletným systémom PREFA
Zladený so strešným systémom PREFALZ: Kompletný systém PREFA
Solárny modul PREFALZ je na 100 % kompatibilný so strešným systémom PREFALZ. S prispôsobením na šírku drážky 500 a 650 sa fotovoltický modul sklo-sklo umiestni na drážku, čím vzhľad pásov dvojitých stojatých drážok zostane zachovaný.
Solárne moduly je možné inštalovať na nové strechy PREFALZ, ako aj dodatočne namontovať na existujúce strechy PREFALZ
Rozsah dodávky
Fotovoltický systém je prispôsobený presným rozmerom strešného výrobku. PREFALZ solárny balík nezahŕňa len solárne držiaky, ale tiež správne dimenzované solárne moduly.
PREFA ponúka pre solárny modul PREFALZ nasledujúce komponenty:
- PREFALZ solárne moduly
- Stredové a koncové spojky modulov
- Zabezpečenia proti zošmyknutiu solárneho modulu
- Balík káblov so všetkými potrebnými prívodnými a spätnými vedeniami
- Rôzne servisné služby (napr. dimenzovanie fotovoltického zariadenia)
Hliníkové pásy PREFALZ na samotnú strechu nie sú súčasťou balenia. Je potrebné si ich vyžiadať samostatne.

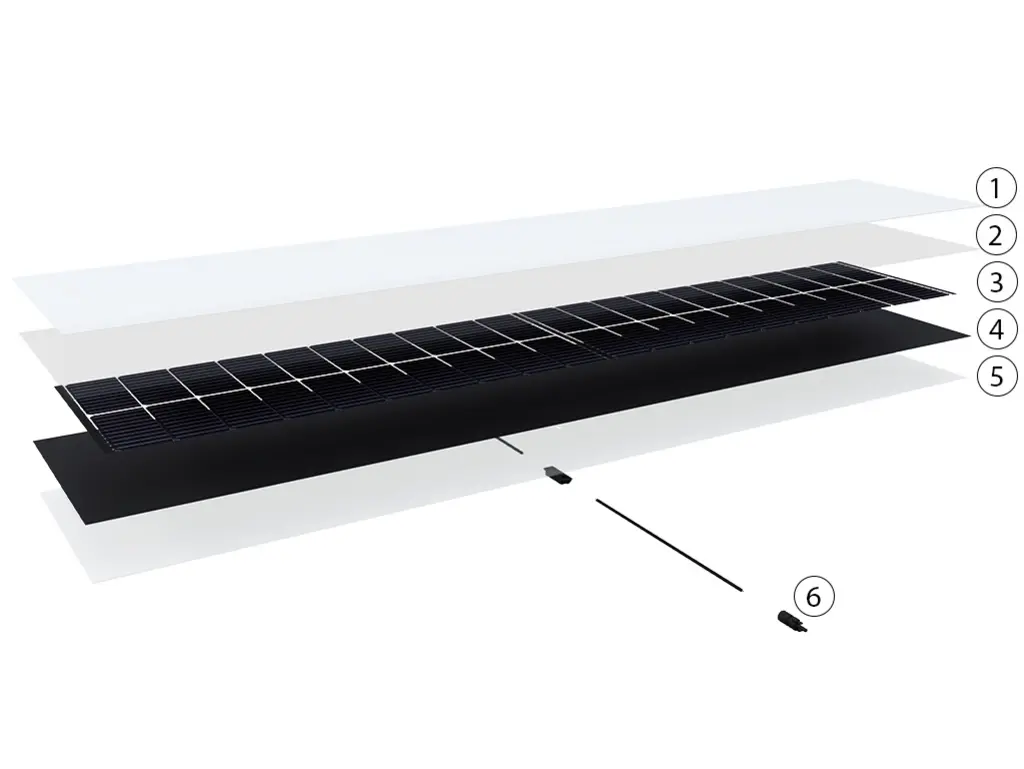

Konštrukcia solárneho modulu PREFALZ
S montážnou výškou len 70 mm sa toto riešenie harmonicky začleňuje do strešnej plochy a je tak omnoho štíhlejšie ako bežné strešné riešenia.
- 3,2 mm solárne sklo prizmované
- materiál zapuzdrenia
- fotovoltický článok typu TOPCon
- materiál zapuzdrenia
- 3,2 mm zadné sklo
- spojovacia skrinka, konektor MC4 / zásuvka so solárnym vedením a hadicou na ochranu kábla
Dostupný v dvoch veľkostiach: Konštrukčné šírky
Solárny modul PREFALZ 500 |
Rozmery: 2 000 x 408 mm |
|---|---|
Solárny modul PREFALZ 650 |
Rozmery: 2 000 x 558 mm |
Záruka
Spoločnosť PREFA vám poskytuje rozsiahle záruky pre solárne riešenie PREFALZ. Vychutnajte si absolútnu bezpečnosť so zárukou na výkon 25 rokov. Zvlášť po tejto dobe majú moduly ešte vždy zaručený výkon 85 % menovitého výkonu.
Farby pre fotovoltické moduly a spojky modulov
Solárne moduly PREFALZ sú dostupné v čiernej farbe a dodávajú sa s vhodnými čiernymi eloxovanými spojkami modulov.
Strešný produkt (hliníkové pásy) PREFALZ je k dispozícii v štandardných farbách.
Technické informácie
Solárny modul PREFALZ 500 |
Solárny modul PREFALZ 650 |
|
Výkon |
150 Wp |
150 Wp |
Požiadavka na priestor |
5,44 m²/kWp |
7,44 m²/kWp |
Rozmery |
2.000 x 408 mm |
2.000 x 558 mm |
Hmotnosť |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Typ článku |
TOPCon |
TOPCon |
Sklon strechy |
od 3° (5 %) |
od 3° (5 %) |
Materiál |
Čelné sklo 3,2 mm |
Čelné sklo 3,2 mm |
Konektor |
Štandardný MC4-konektor/zásuvka |
Štandardný MC4-konektor/zásuvka |
Upevnenie |
So solárnou stredovou/koncovou spojkou modulov PREFALZ 500/650 na dvojitú stojatú drážku, počet spojok na modul sa mení podľa sklonu strechy a lokality. |
So solárnou stredovou/koncovou spojkou modulov PREFALZ 500/650 na dvojitú stojatú drážku, počet spojok na modul sa mení podľa sklonu strechy a lokality. |
Rešpektujte normy a odborné predpisy príslušnej krajiny.
Otázky a odpovede k solárnemu modulu PREFALZ
Jedná sa o strešné fotovoltické riešenie pozostávajúce z fotovoltických modulov sklo/sklo s inovatívnou technológiou článkov TOPCon.
Solárny modul PREFALZ je na 100 % kompatibilný so strešným systémom, prispôsobený na šírky drážok 500 a 650. Vzhľad pásov dvojitých stojatých drážok zostáva tak zachovaný.
- VÝKONNÝ – technológia článkov TOPCon poskytuje o 10 % vyšší výkon, aj pri difúznych svetelných pomeroch
- ZNÍŽENIE – o 15 % menej jednotlivých komponentov (žiadne lišty a voľné komponenty)
- MANIPULÁCIA – v porovnaní s bežnými nadstrešnými riešeniami náš systém umožňuje o 20 % rýchlejšiu montáž (komponenty pripravené na použitie)
- OBLASŤ POUŽITIA – montážny systém je použiteľný od sklonu strechy 3° až 60°
- CHARAKTERISTIKA – pásy dvojitých stojatých drážok zostávajú v celom systéme zachované
- ESTETICKÝ VZHĽAD – nízka montážna výška 70 mm pre optimálne integrovanie do plochy strechy, čierna eloxovaná spojka drážky a modulu v jednom komponente
- SYSTÉMOVÝ PRÍSTUP – v spojení s kompletným systémom PREFA a osvedčeným solárnym montážnym systémom PREFALZ Vario nedochádza k narušeniu tepelnej lineárnej rozťažnosti
- MOŽNOSŤ DODATOČNÉHO VYBAVENIA – solárny modul PREFALZ je možné rozšíriť na existujúcich pásoch PREFALZ bez strešných prestupov
- TRVALO UDRŽATEĽNÝ – na 100 % vyvinutý a vyrobený v Rakúsku.
- DLHÁ ŽIVOTNOSŤ – 25-ročná záruka na produkt-podkonštrukciu, 25-ročná záruka na výkon založená na životnom cykle fotovoltického modulu
Samotné solárne moduly pozostávajú z nasledujúcich vrstiev:
- 3,2 mm solárne sklo prizmované
- Materiál zapuzdrenia
- Fotovoltický článok typu TOPCon
- Materiál zapuzdrenia
- 3,2 mm zadné sklo
- spojovacia skrinka, konektor MC4 / zásuvka so solárnym vedením a hadicou na ochranu kábla
Na inštaláciu solárnych modulov PREFALZ potrebujete aj stredové a koncové svorky, ako aj zabezpečenie proti zošmyknutiu a kabeláž.
Obidve konštrukčné šírky solárneho modulu PREFALZ majú výkon 150 Wp.
Pri solárnom module PREFALZ 500 to zodpovedá potrebe miesta 5,44 m²/kWp, pri solárnom module PREFALZ 650 činí potreba miesta 7,44 m²/kWp.
Pri solárnom module PREFALZ ide o nadstrešné fotovoltické riešenie, pri ktorom sa moduly montujú na strechy PREFALZ. To je možné od sklonu strechy 3° až 60°.
Ak by ste mali záujem o solárny modul PREFALZ, obráťte sa na vašu kontaktnú osobu.
Dimenzovanie fotovoltického zariadenia sa uskutočňuje prostredníctvom PREFA technického oddelenia, resp. prostredníctvom spracovateľa za pomoci plánovacieho nástroja.
Plánovanie a aplikácia
V tomto odseku naši remeselní partneri nájdu na stiahnutie rôzne podklady k solárnemu modulu PREFALZ. Ďalšie informácie nájdu naši montážni partneri v sekcii Moja PREFA. (Len pre partnerské firmy – pripravte si svoje prístupové údaje. Nemáte ešte prístupové údaje? Obráťte sa na svojho odborného poradcu.)
Zvláštne upozornenie pre naše architektonické a projekčné kancelárie: Údaje 3D a BIM, ako aj textúry našich výrobkov nájdete okrem toho tu: digitálne plánovanie
Príslušenstvo
Pre montáž nástrešných fotovoltických zariadení poskytuje spoločnosť PREFA rozsiahly kompletný systém.
Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku.

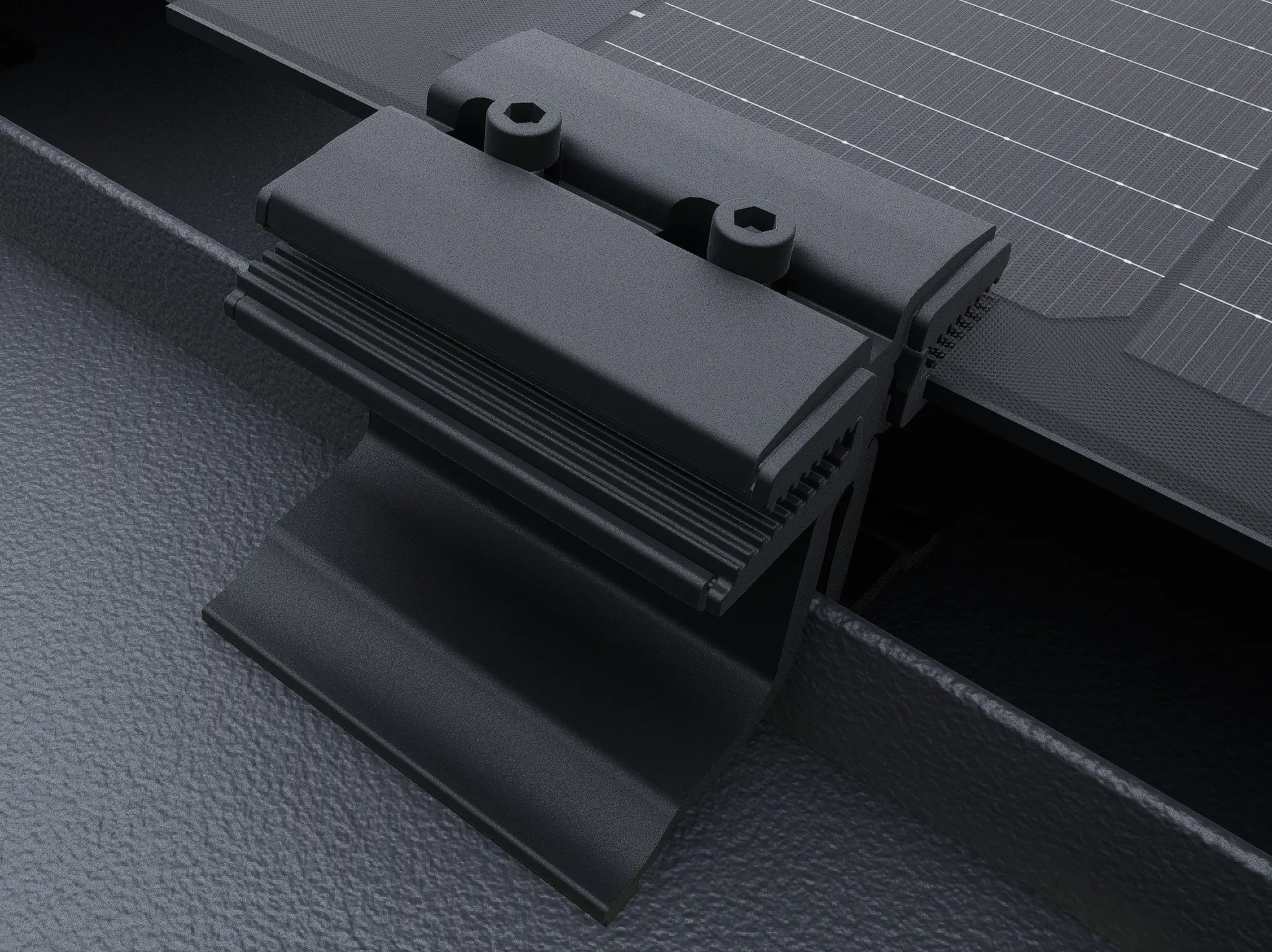

Solárna stredová spojka modulov PREFALZ 500/650
Stredová spojka modulov a drážok v čiernej eloxovanej farbe (opticky sa hodiaca k modulom)

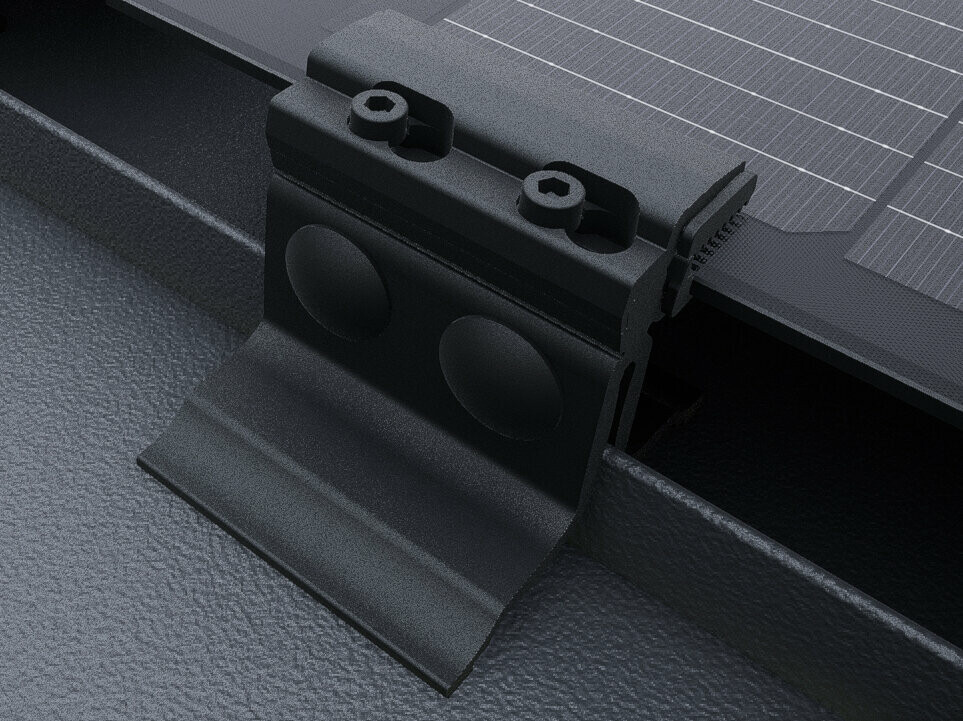

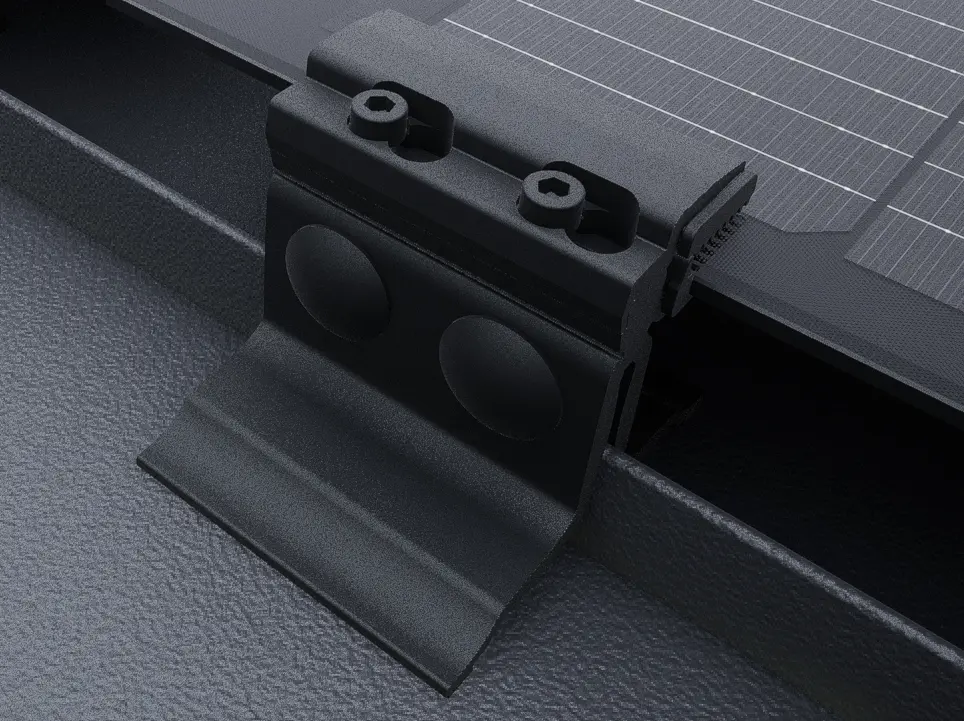

Solárna koncová spojka modulov PREFALZ 500/650
Stredová spojka modulov a drážok v čiernej eloxovanej farbe (opticky sa hodiaca k modulom)

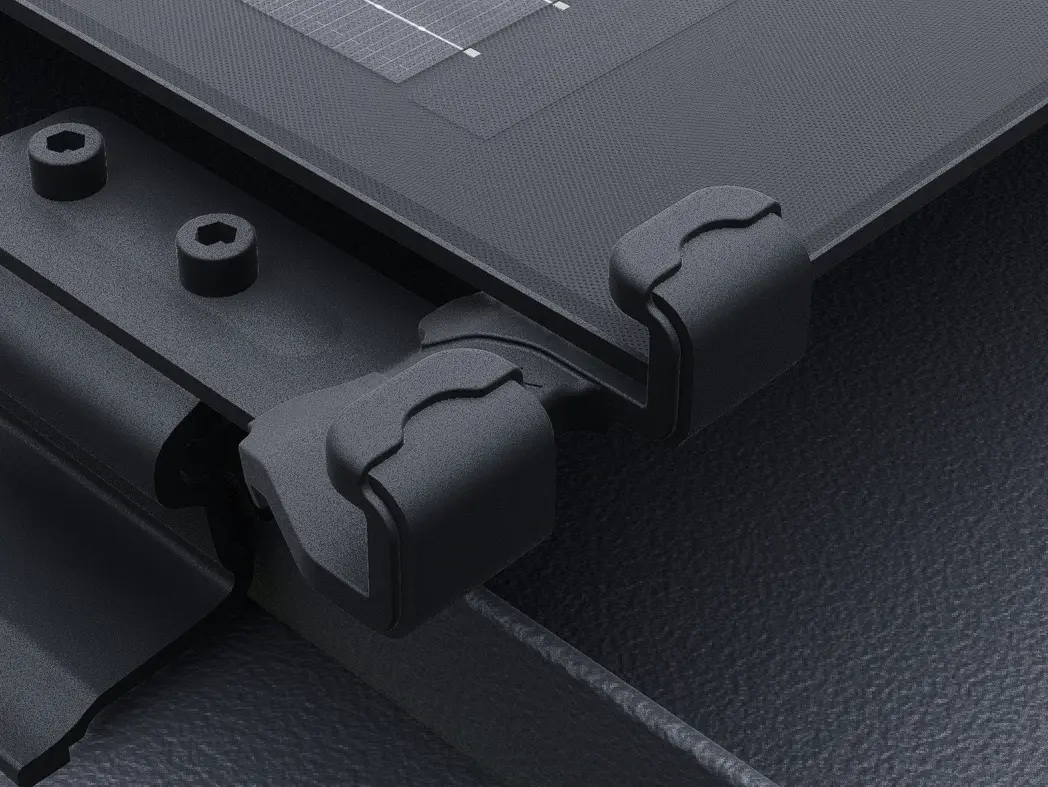

Zabezpečenie proti zošmyknutiu Solárneho modulu PREFALZ 500/650
Zabezpečuje modul pred zosuvom, čierna eloxovaná farba (opticky hodiaca sa k modulom), 1 ks zabezpečenia pre 2 fotovoltické moduly
Priestupový prvok solárnych vedení
Na bezpečné a tesné zavedenie fotovoltických vedení na všetky PREFA strešné systémy, aby bolo možné dlhodobo zabezpečiť izoláciu káblov.
