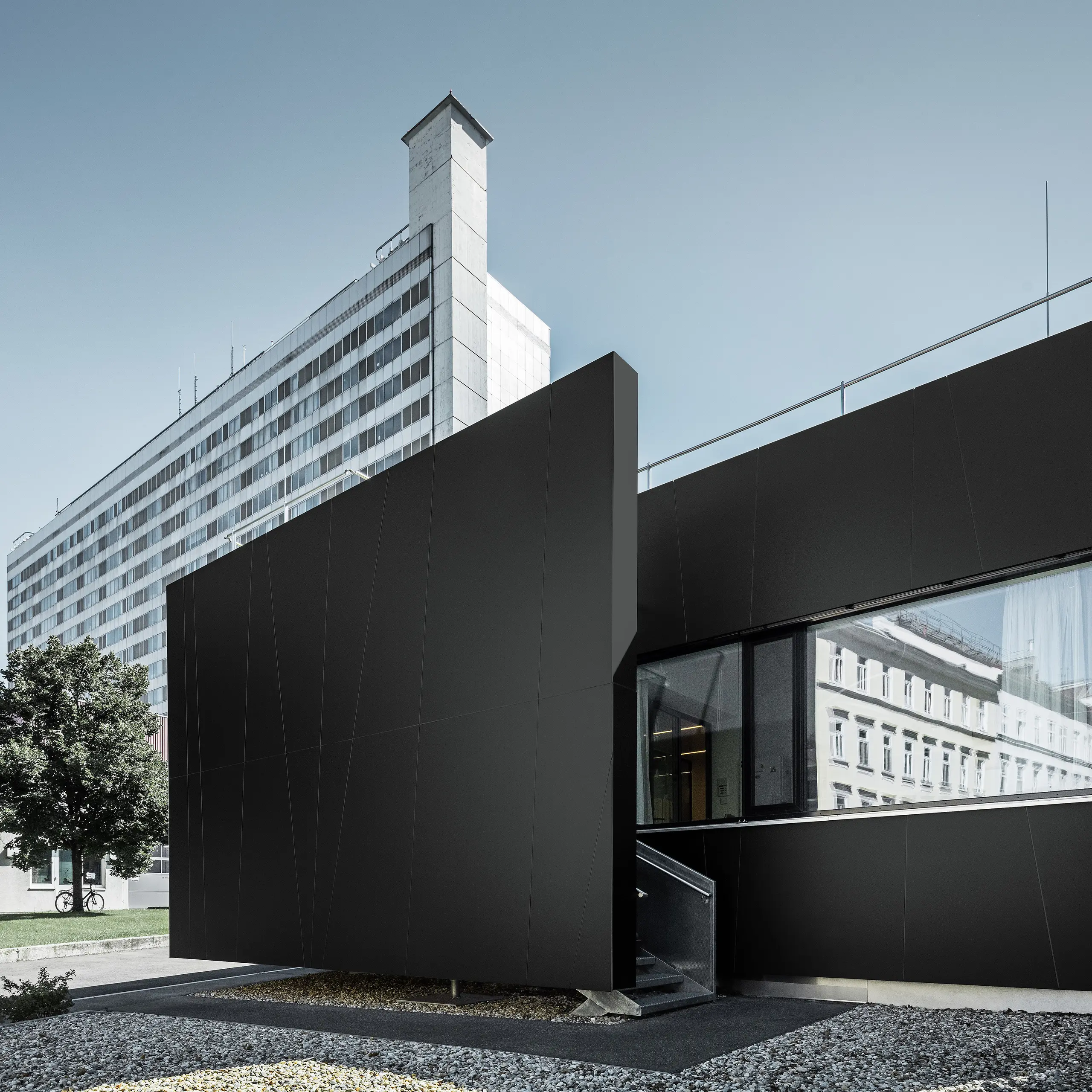

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

Kompozitný hliníkový panel

Pre veľké a malé projekty: S PREFABOND hliníkovým kompozitným panelom sa dajú nápady realizovať pôsobivo.

+10
prečítať si viac

PREFABOND hliníkový kompozitný panel je ideálnym riešením pre obklady fasád tak rozsiahlych, ako aj menších fasád. Nielen, že dobre vyzerá, ale vďaka špeciálnemu mixu materiálov je aj mimoriadne stabilný.

Okrem toho je maximálne odolný proti korózii a poveternostným vplyvom, vykazuje vysokú pevnosť v ohybe a odolnosť proti nárazom. Navyše poskytuje veľký priestor pre kreativitu so všetkými výhodami zavesenej prevetrávanej fasády.

PREFABOND pozostáva z dvoch hliníkových plechov, ktoré sú obojstranne umiestnené metódou tavného fixovania na FR-jadre (fire retardant = ťažko horľavé). Vďaka rovnomernému chemickému a mechanickému upevneniu je toto spojenie obzvlášť robustné. Hliníkový kompozitný panel sa na všetkých plochách stará o konštantnú rovinnosť a stabilitu.

Hliníkový kompozitný panel sa hodí na vytvorenie fasád a mnohé stavebné opatrenia:

  • Prevetrávané fasádne konštrukcie
  • Opláštenie balkónov

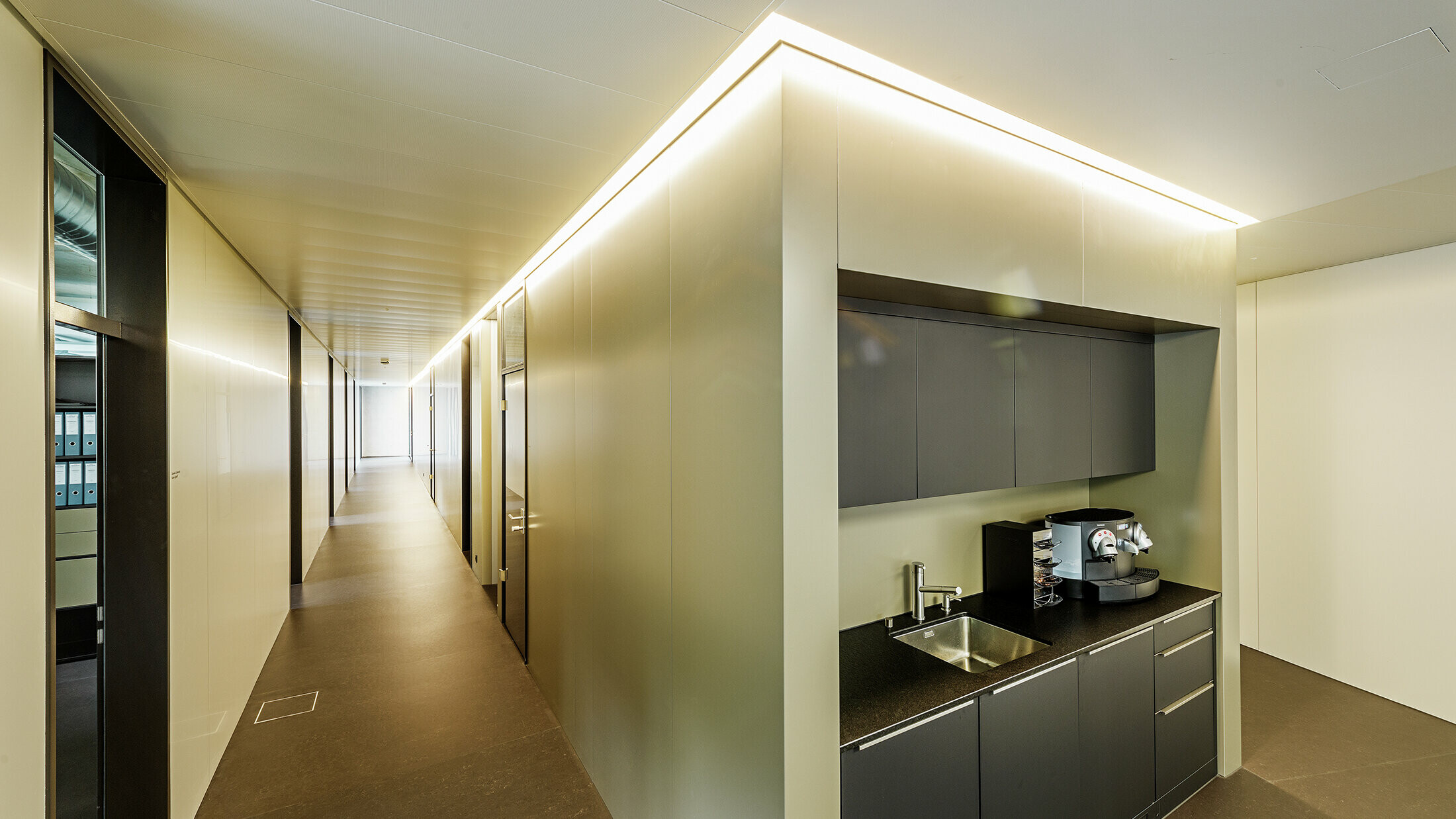

  • Vnútorná oblasť: Dverné výplne, modulové deliace steny, rozdelenia miestností

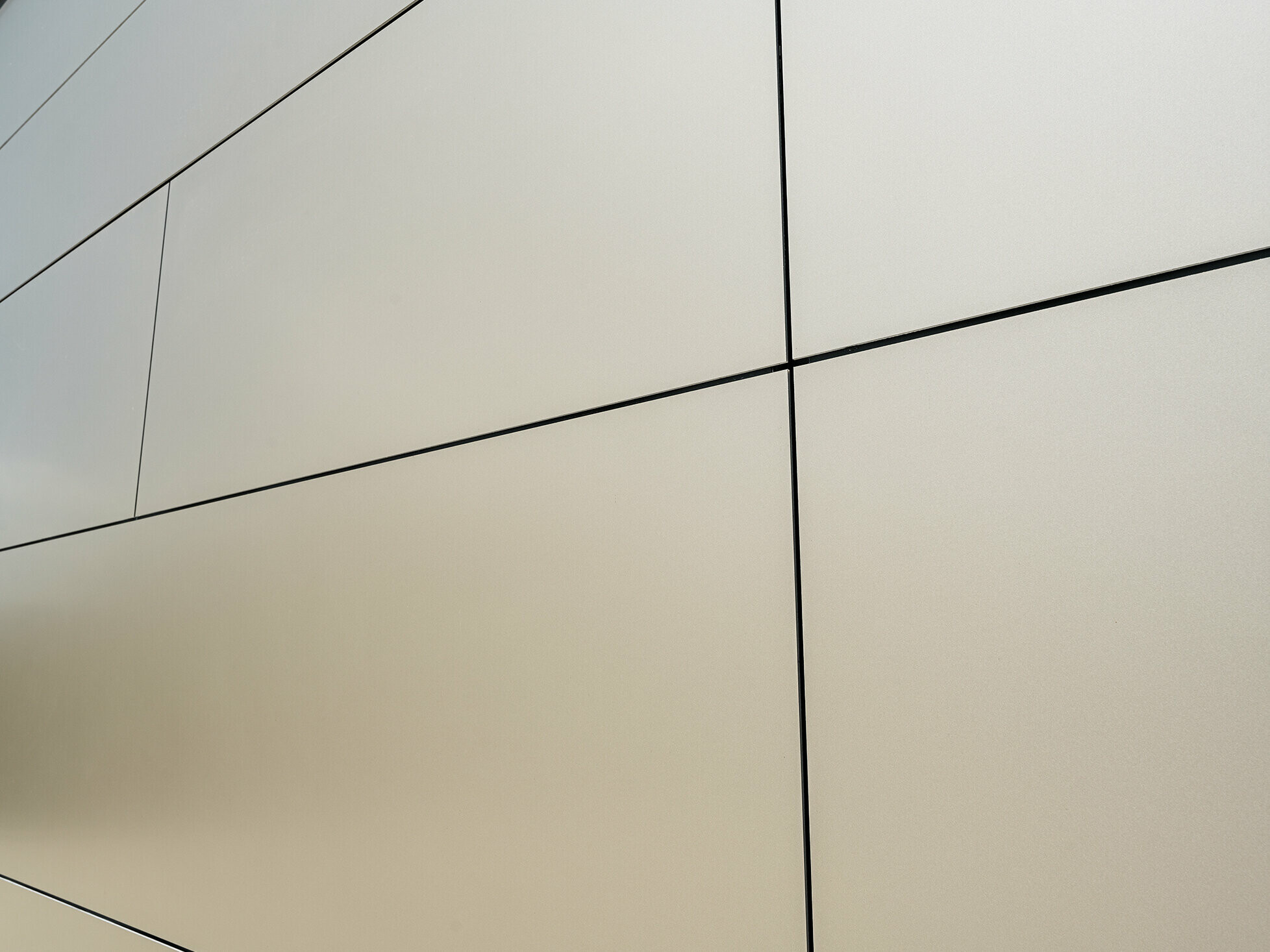

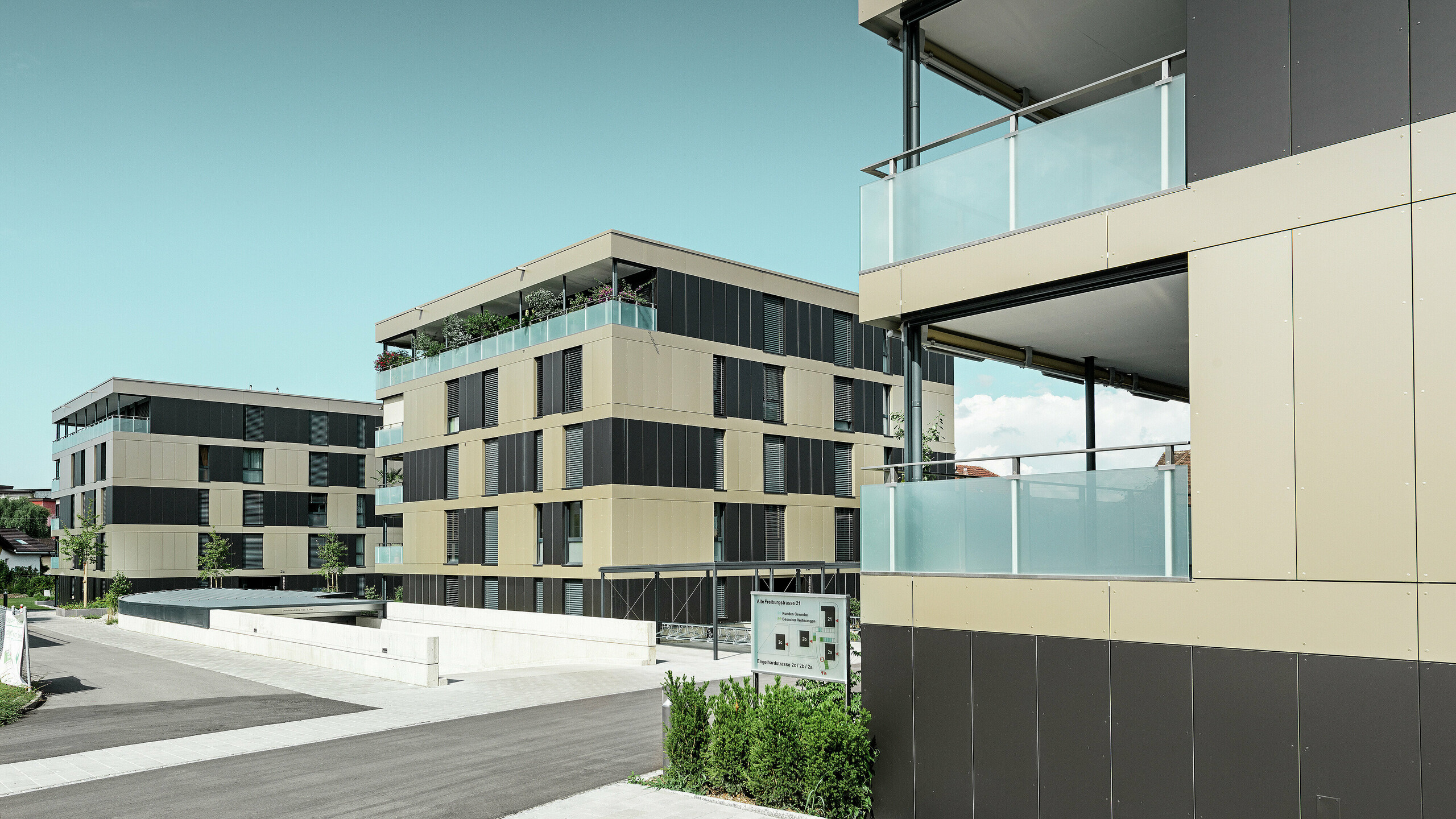

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

Konštrukcia hliníkového kompozitného panela PREFABOND

  1. hliník s ochrannou povrchovou úpravou (predná strana)
  2. jadro FR (ťažko horľavé)*
  3. hliník s ochranným lakom (zadná strana)

*Jadro A2 (nehorľavé) na vyžiadanie

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Výhody hliníkového kompozitného panela

Ikona pre výhody

Rozsiahly kompletný systém

Všetko montážne príslušenstvo, ako aj doplnkové prvky sú dokonale zladené a dodávajú sa spolu.

Ikona pre výhody

Možnosť univerzálneho použitia

Sú možné nielen opláštenia fasád, ale aj opláštenia balkónov alebo použitie v interiéri.

Ikona pre výhody

Početné možnosti spracovania

Individuálne dizajny fasády vďaka individuálnym veľkostiam prírezu a možnostiam spracovania frézovaním, vŕtaním a ohýbaním (prostredníctvom frézovania V-drážky).

Ikona pre výhody

Rozsiahly kompletný systém

Všetko montážne príslušenstvo, ako aj doplnkové prvky sú dokonale zladené a dodávajú sa spolu.

Ikona pre výhody

Možnosť univerzálneho použitia

Sú možné nielen opláštenia fasád, ale aj opláštenia balkónov alebo použitie v interiéri.

Ikona pre výhody

Početné možnosti spracovania

Individuálne dizajny fasády vďaka individuálnym veľkostiam prírezu a možnostiam spracovania frézovaním, vŕtaním a ohýbaním (prostredníctvom frézovania V-drážky).

Ikona pre výhody

Odolný voči teplotám

Môže sa používať v teplotnom rozsahu -40 až +80 °C.

Ikona pre výhody

Nízka horľavosť

Jadro FR zodpovedá vzhľadom na svoju reakciu pri požiari klasifikácii B-s1, d0 podľa normy EN 13501-1, je možné tiež jadro A2.

Ikona pre výhody

Malá hmotnosť

7,6 kg/m²

Ikona pre výhody

Odolný voči teplotám

Môže sa používať v teplotnom rozsahu -40 až +80 °C.

Ikona pre výhody

Nízka horľavosť

Jadro FR zodpovedá vzhľadom na svoju reakciu pri požiari klasifikácii B-s1, d0 podľa normy EN 13501-1, je možné tiež jadro A2.

Ikona pre výhody

Malá hmotnosť

7,6 kg/m²

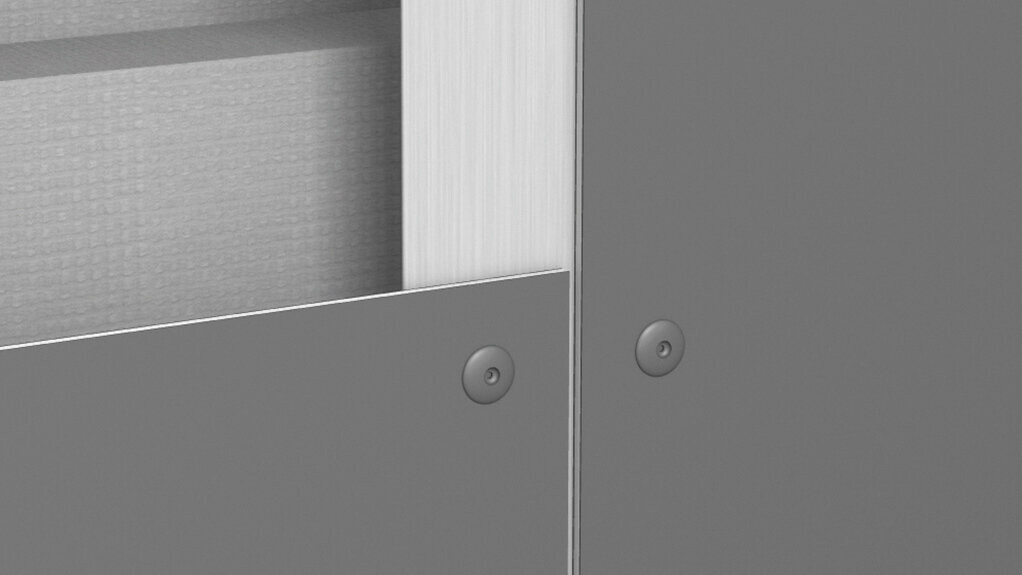

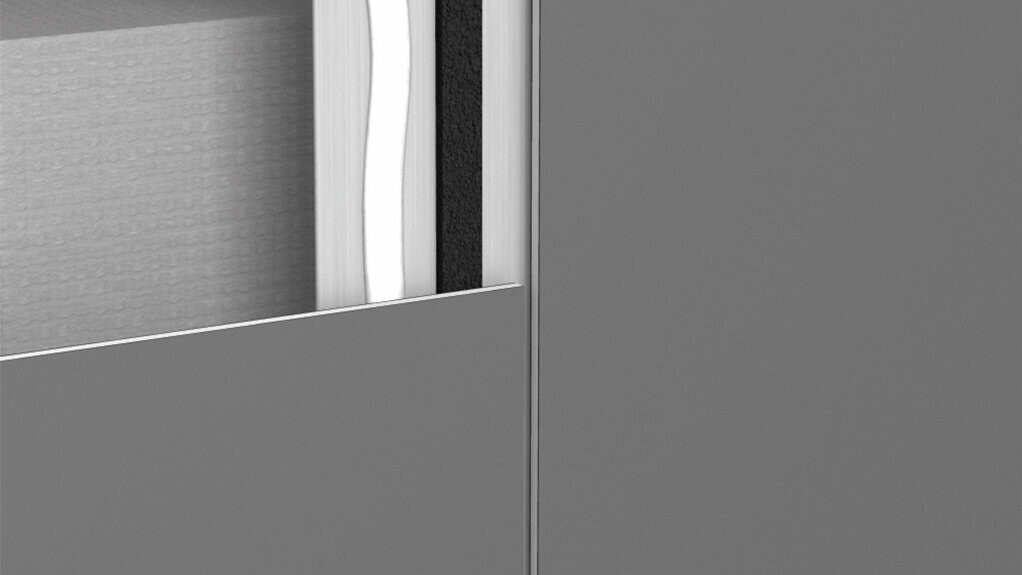

Početné možnosti opracovania a montáže PREFABOND
:
Elegantný homogénny vzhľad

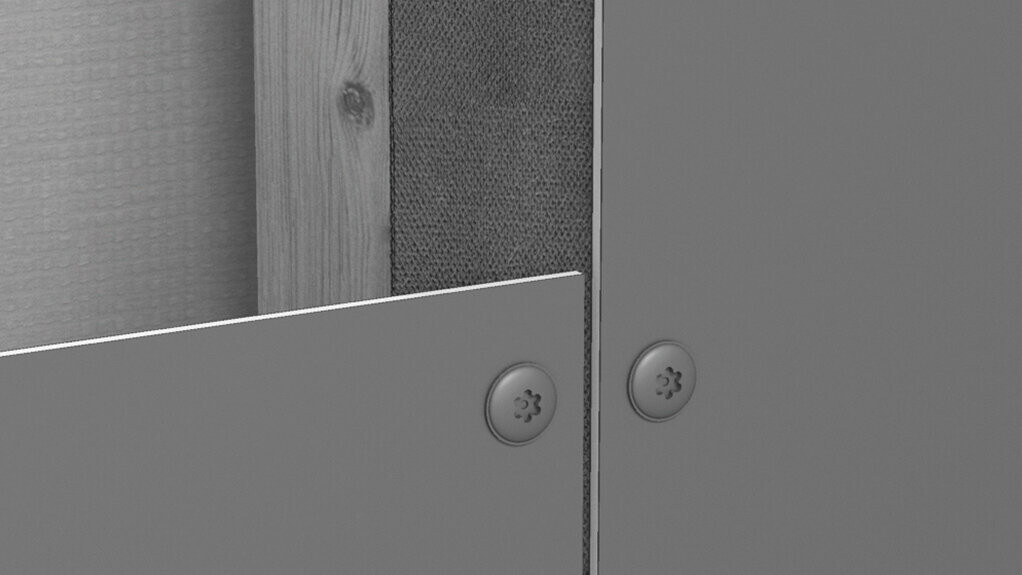

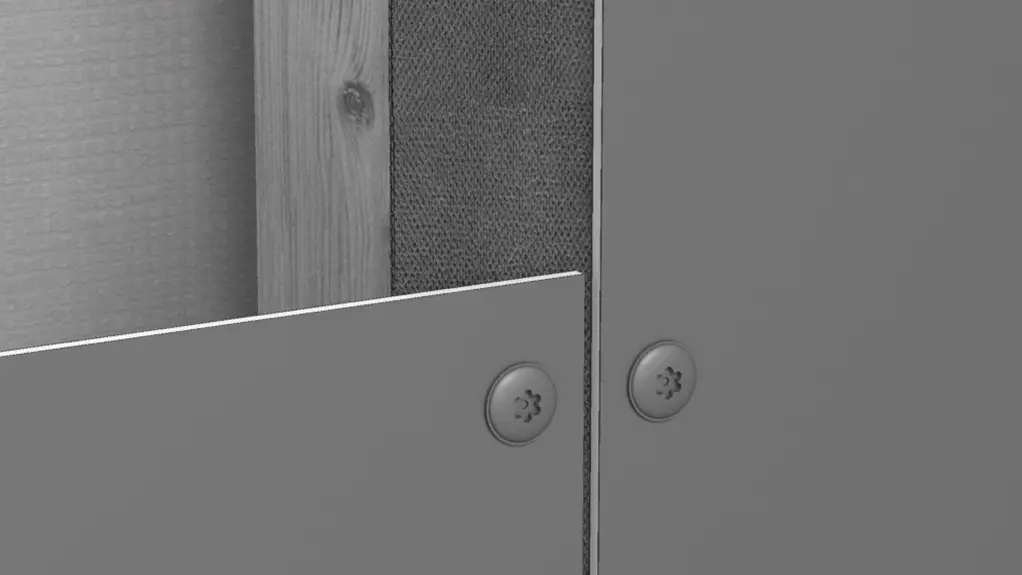

Kompozitné panely sa dajú na upevnenie skrutkovať, nitovať a lepiť. Tým sa dosiahne elegantný homogénny vzhľad.

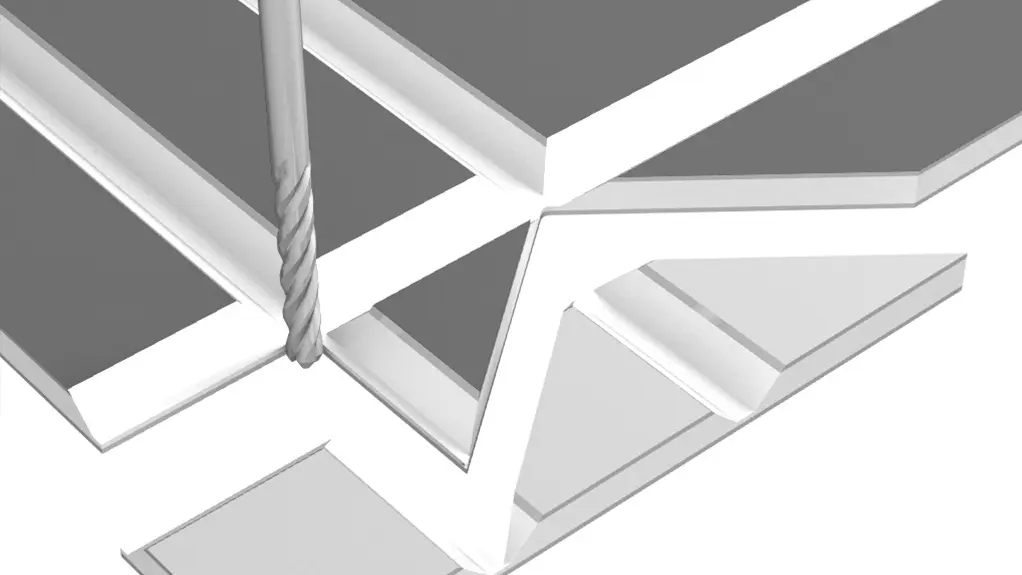

Frézovanie, vŕtanie a ohýbanie – možnosti spracovania PREFABOND
:
PREFABOND kompozitný panel znesie všetko.

Veľký výber farieb a individuálnych rozmerových variácií umožňuje tiež jedinečné stvárnenie fasád podľa vlastného vkusu. Kompozitné panely sa osvedčia všade tam, kde majú malé plochy zaujať už na prvý pohľad.

Štandardná tabuľa má neopracovaný rozmer 4 010 × 1 535 mm (využiteľný formát: 4 000 × 1 525 mm). Podľa požiadaviek sa z neho dajú rezať rozličné formáty. Okrem toho sa dá spracovať rôznymi spôsobmi ako je frézovanie, vŕtanie a ohýbanie. To všetko pri minimálnej hmotnosti 7,6 kg/m².

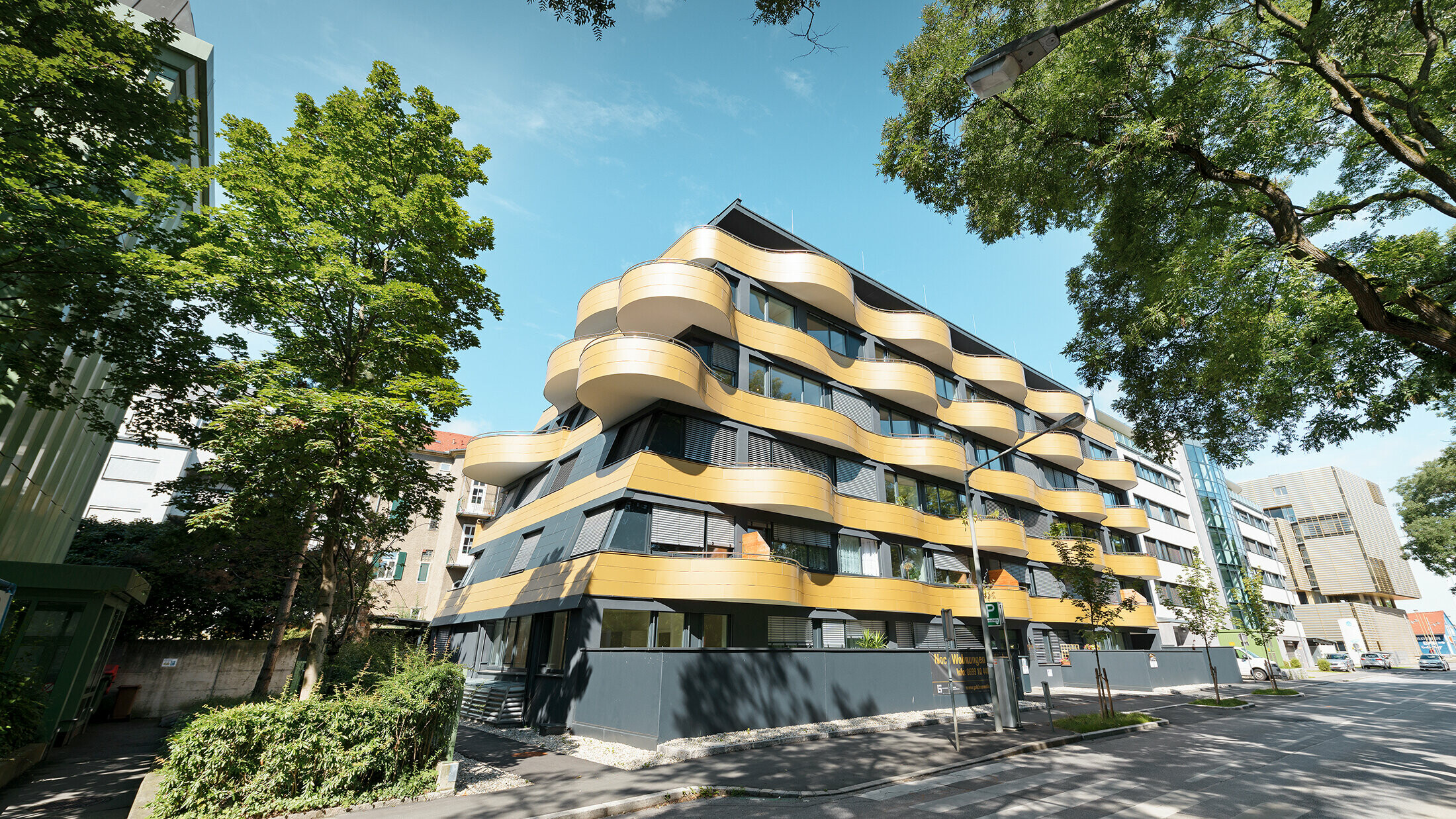

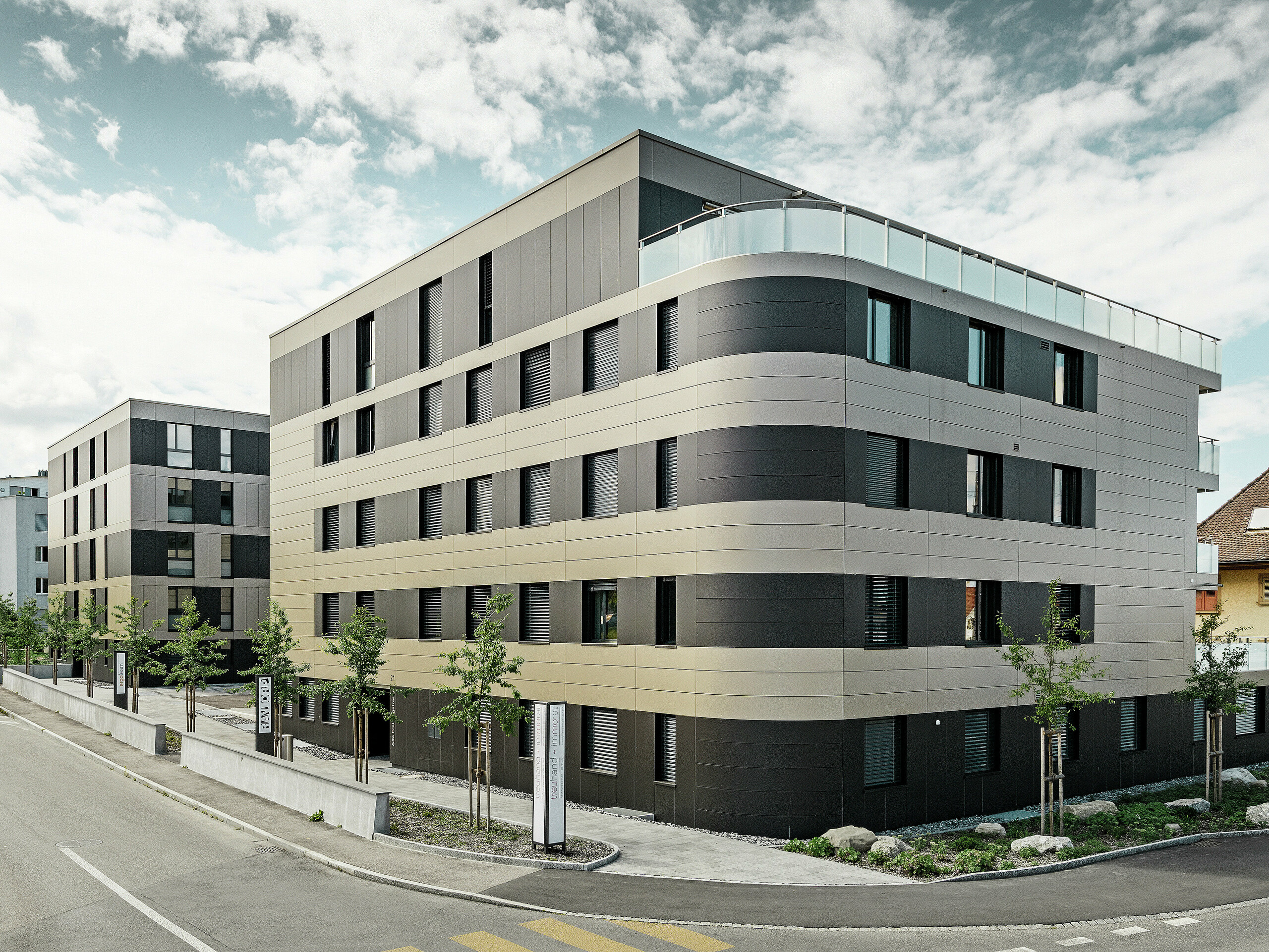

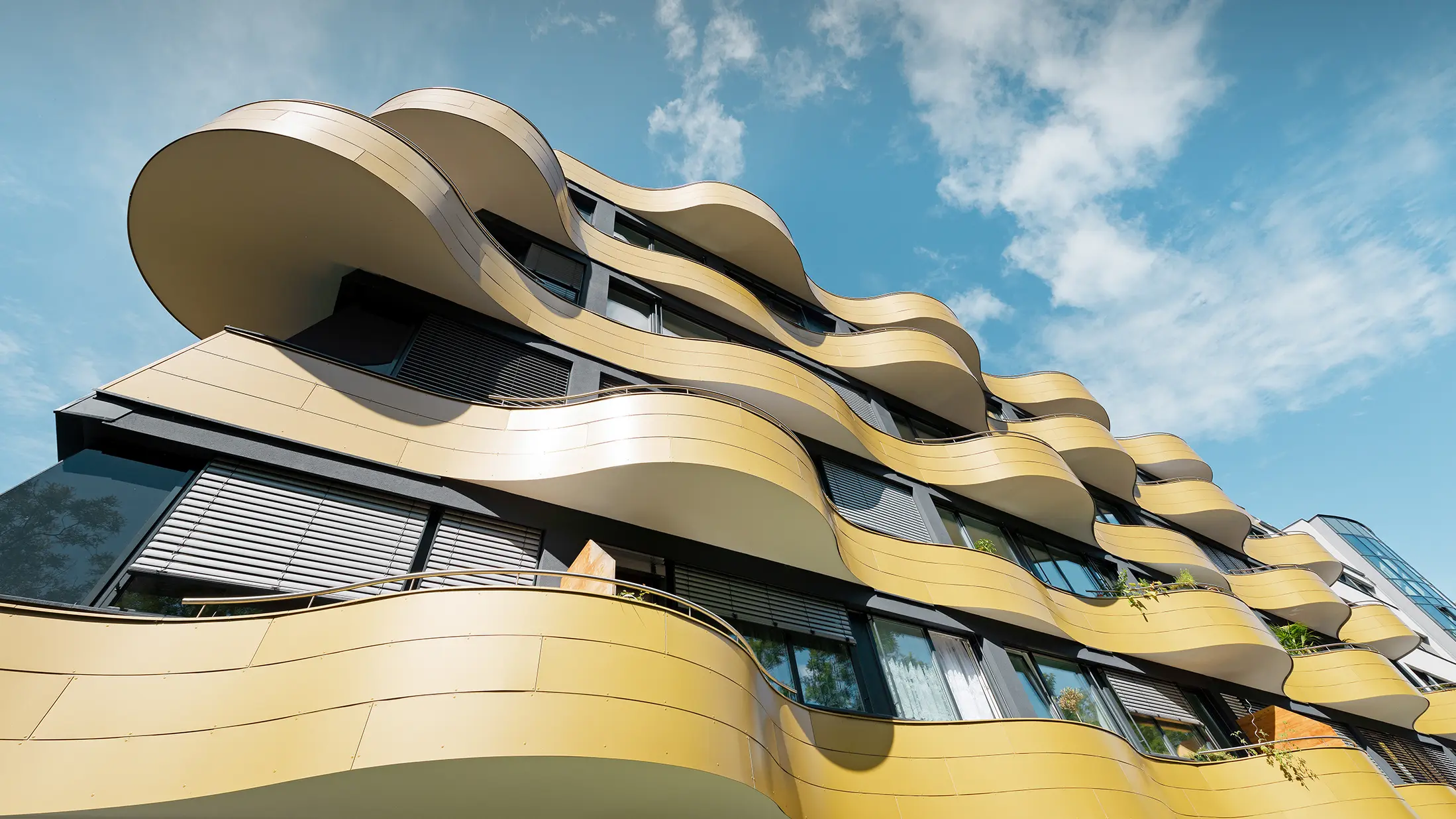

Je možné tiež zakružovanie PREFABOND hliníkových kompozitných panelov. Takto sa môžu vyhotoviť napr. zaoblené rohy. Panely sa pritom ohnú konvexne alebo konkávne alebo s priamym výbehom.

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

Firemná budova so zaoblenými vonkajšími rohmi, obložená s PREFA hliníkovým kompozitným panelom v bronzovej a čiernošedej

Nízka horľavosť

Len maximálna kvalita pre najprísnejšie požiadavky. Z tohto dôvodu je PREFABOND hliníkový kompozitný panel už štandardne vybavený jadrom FR (fire retardant = ťažko horľavý). Jadro FR zodpovedá vzhľadom na svoju reakciu pri požiari klasifikácii B-s1, d0 podľa normy EN 13501-1. PREFABOND kompozitný panel je dostupný na vyžiadanie tiež s jadrom A2 (nehorľavé), ktoré vzhľadom na svoju reakciu pri požiari zodpovedá klasifikácii A2-s1, d0 podľa normy EN 13501-1.

Odolnosť voči teplotám

PREFABOND hliníkový kompozitný panel sa skvele hodí aj do extrémnych podmienok. Môže sa používať v teplotnom rozsahu -40 až +80 °C.

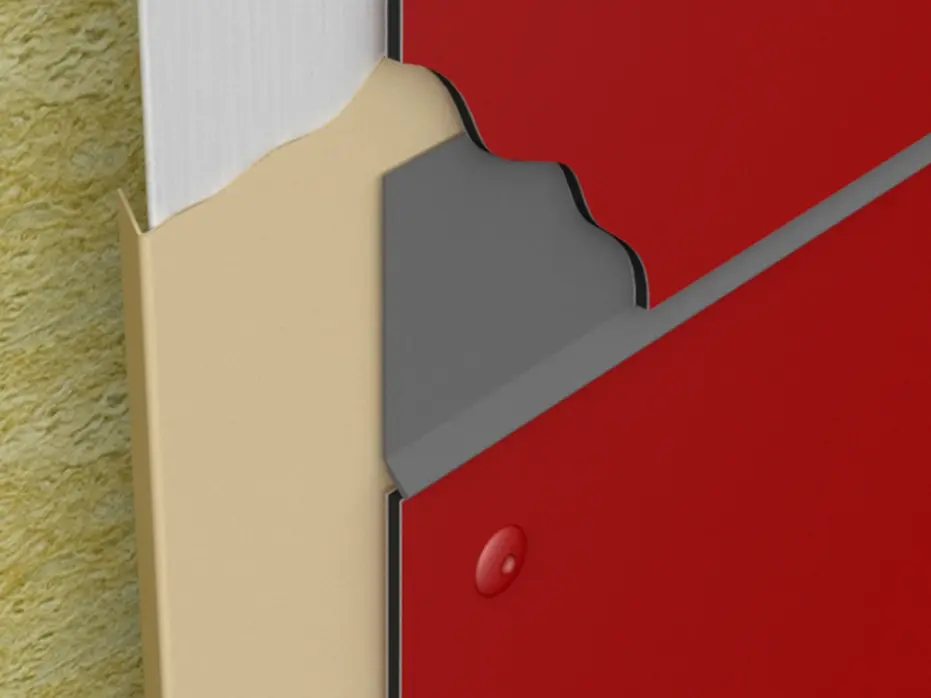

Lemovací profil škáry

Horizontálny alebo vertikálny lemovací profil škáry chráni nielen podkonštrukciu, ale môže sa použiť tiež ako optický prvok medzi panelmi. Buď sa prispôsobí farba lemovacieho profilu škáry farbe panela a nechá ho tak vedome decentným alebo sa má zvýrazniť tak, že sa vedome použije svetlejšia alebo tmavšia farba ako farba fasády.

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Tabuľka farebných odtieňov hliníkového kompozitného panela

Hliníkový kompozitný panel je možné dodávať v mnohých farbách:

  • Špeciálne farby a stupeň lesku je možné dodať na vyžiadanie.
  • Všetky farby RAL sú dostupné na vyžiadanie (za výhrady realizovateľnosti).
  • Farby na sklade od 6 m²

Prehľad farieb (14)

V nasledujúcej tabuľke nájdete PREFABOND farby na sklade:

Farba

Označenie

~ RAL

02 Anthrazit

P.10 antracitová

7016

03 Schwarz

P.10 čierna

9005

10 Prefaweiß

P.10 prefa biela

9002

11 Nussbraun

P.10 orieškovohnedá

8019

12 Silbermetallic

strieborná metalíza

9006

17 Reinweiß

P.10 čistá biela

9010

17 Reinweiß

čistá biela

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tmavošedá

7043

20 Rauchsilber

dymová strieborná

9007

23 Schwarzgrau

čiernošedá

7022

44 Anthrazit matt

antracitová matná

7016

45 Bronze

bronzová

7048

47 Patina grau

patina šedá

7042

27 Aluminium gebürstet

leštený hliník

Pozor

  • Uvedené hodnoty RAL sú len približné [~] a v niektorých prípadoch sa môžu výrazne líšiť od originálnej farby PREFA a za určitých okolností neodzrkadľujú subjektívne vnímanie farby.
  • Najmä pre kvalitu farby P.10 je takmer nemožné zadefinovať hodnoty na základe povrchovej štruktúry. PREFA Siding Farby P.10 kamenná šedá, P.10 pieskovohnedá, P.10 patina zelená, dub prírodný, patina šedá, vlašský orech hnedý a dub béžovosivý navyše pripomínajú prírodnú farbu, ktorá sa skladá z viacerých odtieňov.
  • Zvitky a plechy prírodný hliník: Záruka sa nevzťahuje na zmeny vzhľadu povrchu spôsobené spracovaním a okolitými vplyvmi. Venujte pozornosť informačnému listu.
  • V prípade metalických farieb sa môžu vyskytnúť rozdiely vo farbách.
  • Pre presné určenie farieb doplnkových konštrukčných dielov je preto vždy potrebné zohľadniť originálny vzor.

Moderné obklady pre váš balkón

PREFABOND hliníkový kompozitný panel sa hodí tiež na opláštenia balkónov: Vysoko kvalitné spracovanie povrchovej vrstvy chráni panely desiatky rokov proti poveternostným vplyvom a panely sa navyše vyznačujú extrémne farebne stálym povrchom a odolnosťou voči znečisteniu. Obojstranne povrstvené panely sú dostupné na vyžiadanie a za výhrady realizovateľnosti.

S balkónovými nitmi z nerezovej ocele s rozmermi 5 × 14 mm a priemerom hlavičky 15 mm sa PREFABOND, ako aj prelamovaný profil a panely s vlnitým profilom perfektne upevnia na oplášteniach balkónov a parapetov. V systéme sú balkónové nity odskúšané vzhľadom na zvýšené požiadavky s ohľadom na prepadnutie. To preukazujú skúšky výkyvu podľa zadaní smernice ETB (konštrukčné diely, ktoré sú zabezpečené proti pádu) a EN 12600:2002-11 v spolupráci s externým skúšobným inštitútom.

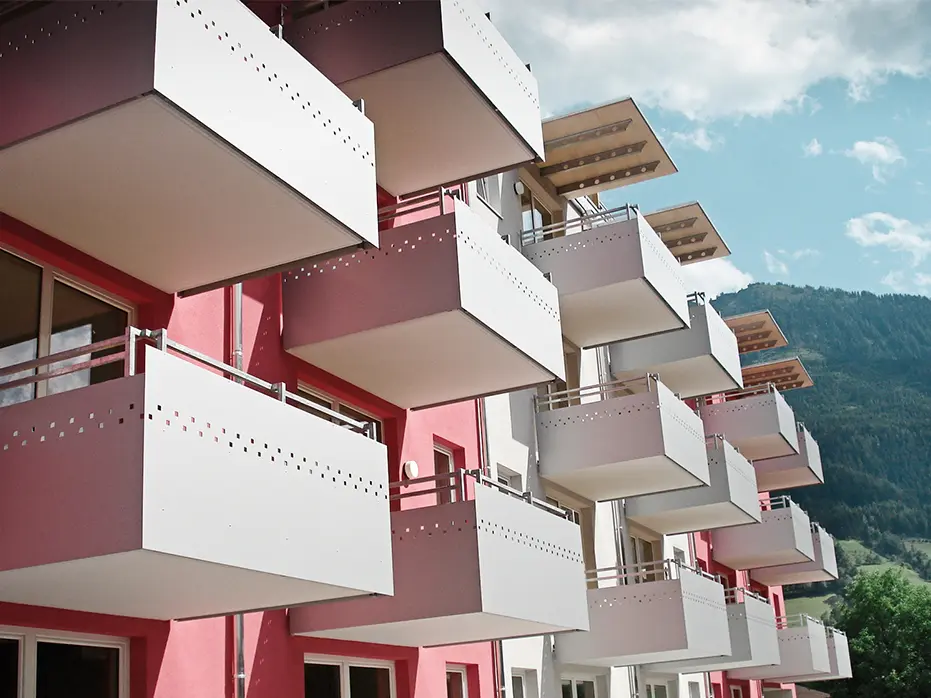

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Máte ešte otázky týkajúce sa hliníkového kompozitného panela PREFABOND?

Konštrukcia zavesenej odvetrávanej fasády má zabrániť tvorbe vlhkosti. Oddelenie izolácie a fasádneho obkladu vytvára konštantné prúdenie vzduchu na úrovni odvetrávania, ktoré reguluje rovnováhu vlhkosti a zabezpečuje sucho. Vďaka trvalému vetraniu sa pod fasádou pri správnej inštalácii nemôže tvoriť pleseň.

Spoločnosť PREFA nedodáva jadro PE, ale vysokokvalitné jadro FR v hliníkových kompozitných paneloch. Skratka FR znamená „ohňovzdorný“. To znamená „ťažko zápalný“ (klasifikácia reakcie pri požiari podľa EN 13501-1 „B-s1, d0“). Ďalej sa hliníkové kompozitné panely PREFA dodávajú aj s nehorľavým jadrom A2. Podrobnosti o požiarnej klasifikácii fasád PREFA nájdete v informačnom liste PREFA o protipožiarnej ochrane.

Obava pred hrdzou je úplne neodôvodnená, pretože hliník nemôže hrdzavieť. Ak sa povrch hliníkovej fasády PREFA naruší, vytvorí sa nová ochranná oxidová vrstva, čím trvanlivosť fasády PREFA zostane nezmenená.

Fasády PREFA sa inštalujú ako zavesené odvetrávané fasády. To znamená, že medzi hliníkovým fasádnym obkladom a izoláciou je vetracia medzera. V lete sa horúci vzduch nemôže hromadiť za fasádou, pretože stúpa cez odvetrávanie a je doslova „odvádzaný“, čím sa vytvára optimálna teplotná rovnováha. V zime táto konštrukcia vytvára tepelnú ochranu, pretože sa zvyšuje odpor pri prestupe tepla v odvetrávanom priestore. Toto vyrovnávanie teploty na úrovni odvetrávania umožňuje príjemnú klímu v interiéri počas všetkých ročných období.

Na výrobky s výnimočným povrchom P.10 poskytuje spoločnosť PREFA 40-ročnú záruku na farbu a materiál proti rozbitiu, korózii (hrdzi), poškodeniu mrazom, odlupovaniu a tvorbe bublín.

PREFABOND kompozitný hliníkový panel – Technické informácie

Ochranná vrstva - líc:

DURAGLOSS 5000 je exkluzívny náter a novo vyvinutý náter z vysoko kvalitnej polymerovej živice, v ponuke vo veľkom množstve odtieňov. Stupeň odrazivosti je 3 až 80%.

Jadro:

Jadro FR (fire retardant = obtiažne zápalné)

Ochranná vrstva - rub:

Ochranný lak: Vhodný pre lepenie, ponúka dobrú protikoroznu ochranu. Šípky na spodnej strane znázorňujú smer náteru. To umožňuje správne nastavenie metalízových odtieňov obkladu na fasáde.

Štandardné rozmery:

Hrúbka: 4 mm; Šírka: 1535 mm; Dĺžka: 4010 mm

Hmotnosť hliníkového kompozitného panelu FR:

4 mm = 7,6 kg/m²
Je teda 3,4 × ľahší ako oceľ a 1,6 × ľahšie ako čistý hliník.

Klasifikácia požiarnej ochrany (hliníkový kompozitný panel FR):

Rakúsko (EN 13501) – B-s1-d0
Nemecko (DIN) – B1


Švajčiarsko (VKF) – 5.3

Odolnosť teplotám

od -50°C do +80°C

Lineárna tepelná rozťažnosť:

A = 0,024 mm/m /°C (stanovená hliníkovým krycím plechom)

ZMENA DĹŽKY PRI TEPLOTNOM ROZDIELY 60 °C:

1,4 mm na m

Plánovanie a aplikácia

Tu nájdete texty pre výberové konaniapodrobnosti k PREFABOND hliníkovým kompozitným panelom na stiahnutie. Montážnu príručku PREFABOND, montážne pokyny pre kompozitný panel na drevenej podkonštrukcii, príručku pre plánovanie fasády, montážnu príručku pre opláštenia balkónov, ako aj informačný formulár pre kompozitný panel nájdete v servisnej oblasti (iba pre partnerské podniky – pripravte si, prosím, vaše prístupové údaje).

Hliníkový kompozitný panel – príslušenstvo

Kompletný a detailný zoznam produktov príslušenstva nájdete v našom cenníku.

Doplnkový pás

1.100 mm, 1.200 mm

Fasádny nit

Upevnenie na kovovú podkonštrukciu; 5 × 14 mm, priemer hlavičky:16 mm

Balkónový nit

Upevnenie na kovovú podkonštrukciu; 5 × 14 mm, priemer hlavičky:15 mm

Fixovacia objímka

9,5 × 5,1 mm, Na redukciu vŕtaného otvoru z ⌀ 9,5 mm na ⌀ 5,1 mm.

Plochá nitovacia špička pre balkónový nit

Upevnenie na kovovú podkonštrukciu; vonkajší priemer:30 mm

Plochá nitovacia špička pre fasádny nit

Na opracovanie PREFABOND hliníkových kompozitných panelov. vonkajší priemer 49 mm

Jednoručný pružinový vŕtací nástroj

Upevnenie na kovovú podkonštrukciu; Priemer vŕtania: 9,5 mm

ŠPeciálny vrták pre kovovú podkonštrukciu

Ø 5,1 × 85 mm

Rípravok na vŕtanie do kovovej podkonštrukcie

Ø 9,5/5,1 mm

Fasádna skrutka na drevenú podkonštrukciu

4,8 × 30 mm, priemer hlavičky 16 mm; Vrátane tesniacej podložky, Ø 14 × 4 mm

Fasádna skrutka do hliníkovej podkonštrukciu

5,5 × 25 mm, Ø 11 × 4 mm, hlavička 16 mm

Fixovacia objímka pre fasádnu skrutku (hliníková podkonštrukcia)

Ø 11 × 4 mm, na redukciu vŕtaného otvoru z 11 mm na 5,8 mm

Klzná objímka pre fasádnu skrutku (hliníková podkonštrukcia)

Ø 11 × 4 mm, na redukciu vŕtaného otvoru z 11 mm na 8,4 mm

Epdm utesňovací pás

70 × 0,75 mm, 135 × 0,75 mm; Na ochranu zvislých drevených nosných konštrukcií.

ŠPeciálny vrták pre drevenú podkonštrukciu

Ø 3,3 mm, DIN 338

Prípravok na vŕtanie do drevenej podkonštrukcie

Ø 9,5/3,3 mm, Priemer vŕtania: 9,5 mm (hliníkový kompozitný panel), 3,3 mm (podkonštrukcia)

F-Profil pre PREFABond

3.000 mm

U-Profil pre PREFABond

3.000 mm

90° Stupňový frézovač v drážky

Na opracovanie panelov PREFABOND s jadrom FR.

135-Stupňový frézovač v drážky

Na opracovanie panelov PREFABOND s jadrom FR

Stupňovitý vrták

Na opracovanie panelov PREFABOND s jadrom FR a predvŕtanie do kovovej podkonštrukcie.

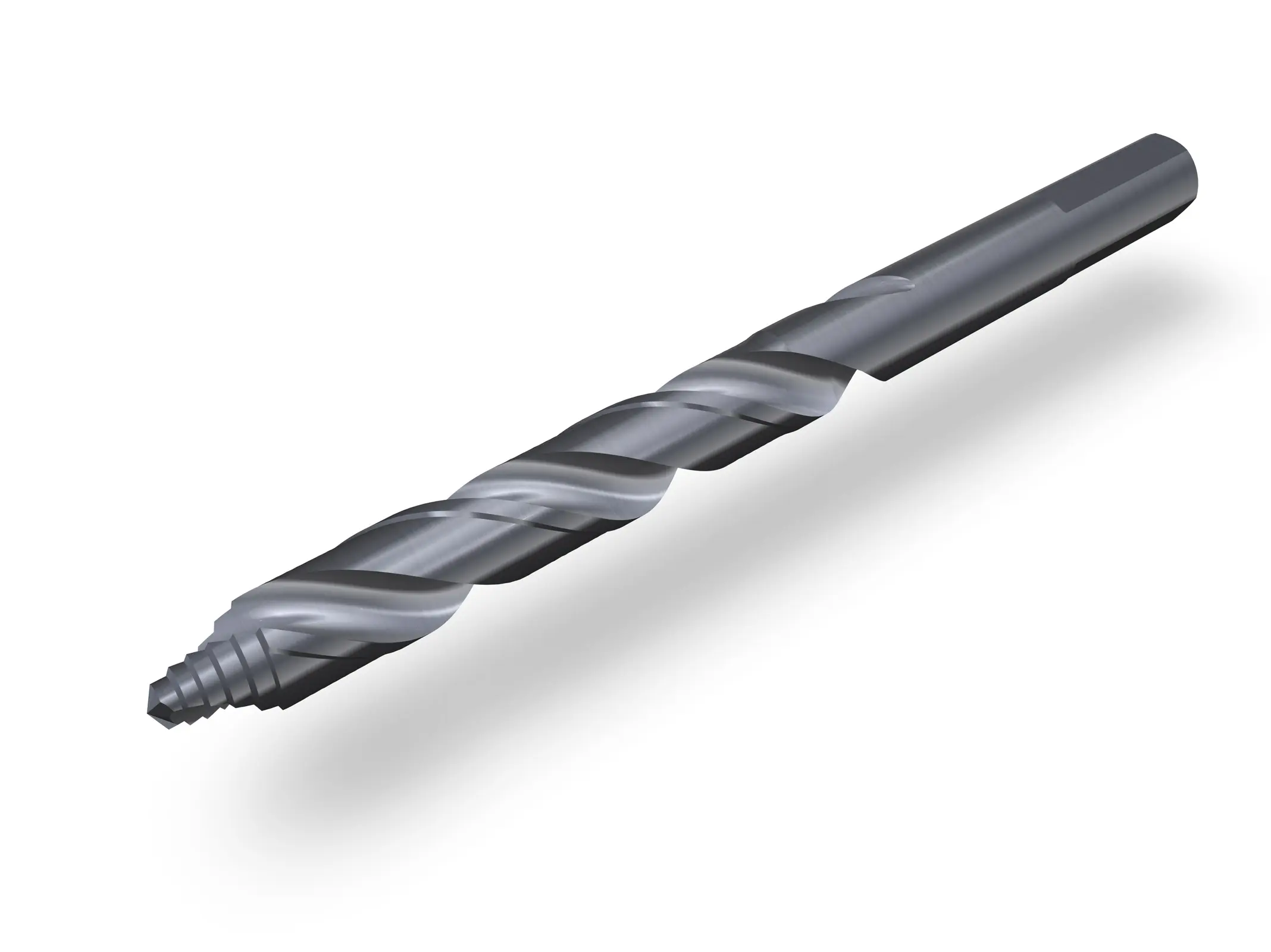

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Špirálový vrták HSS Smart step

Špirálový vrták pre PREFABOND, pre vysoko presné, kruhové otvory pri ručne vedenom použití.

Tesniaca podložka

Ø 14 × 4 mm, Pre vycentrovanie a utesnenie upevňovacej skrutky pre PREFABOND hliníkového kompozitného panelu na drevenú podkonštrukciu.

Prípravok pre stupňovitý vrták

Ø 9,5 × Ø 5,1 mm

Rukoväť

Typ S/E, pre priame použitie orezávača hrán Ø 3,2 mm. Na opracovanie panelov PREFABOND.

Orezávač hrán

S10/E100, Ø 3,2 mm; Ø 3,2 mm; Na opracovanie panelov PREFABOND.

LT-XT Tool TX 25

Na skrutkovanie fasádnych skrutiek PREFABOND (priemer hlavičky 16 mm) pre hliníkové podkonštrukcie.

Vyrezávač fólie

Vyrezávač fólie pre pevné body (Ø 5,1 mm); Vyrezávač fólie pre posuvné body (Ø 9,5 mm)

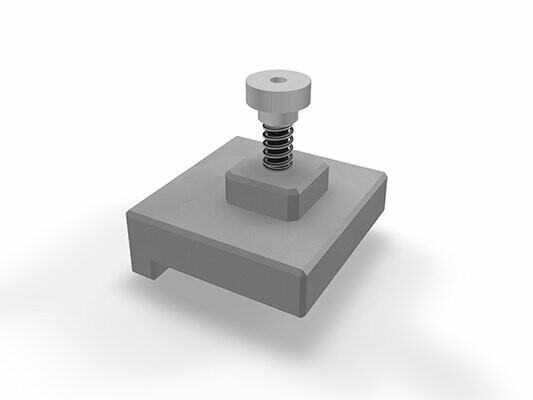

Montážna pomôcka pre PREFABOND

Šírka medzery: 8 mm alebo 10 mm. Vhodné pre pozdĺžne a priečne škáry
