Deckrichtung, Befestigung und Verlegung

Die Verlegung der Dachschindel DS.19 erfolgt von rechts nach links und soll reihenweise (in horizontalen Reihen) erfolgen.

Die Befestigung jeder Dachschindel DS.19 erfolgt mit einem Haft und einem feuerverzinkten Rillennagel 2,8/25 (Standardbefestigung für verbautes Gebiet).

In besonders sturmgefährdeten Gebieten ist eine Windlastberechnung erforderlich und die Befestigung entsprechend der Berechnung anzupassen.

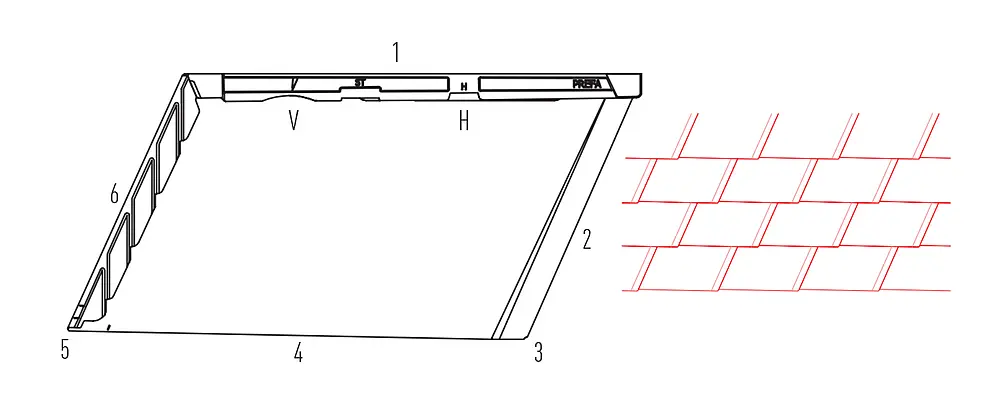

Dachschindel DS.19 – Deckrichtung und Befestigung

V Versatz
H Haft
1 Kopf
2 Brust

3 Ferse
4 Fuß
5 Spitze
6 Rücken

Waagrechte Justierung der Saumstreifen.

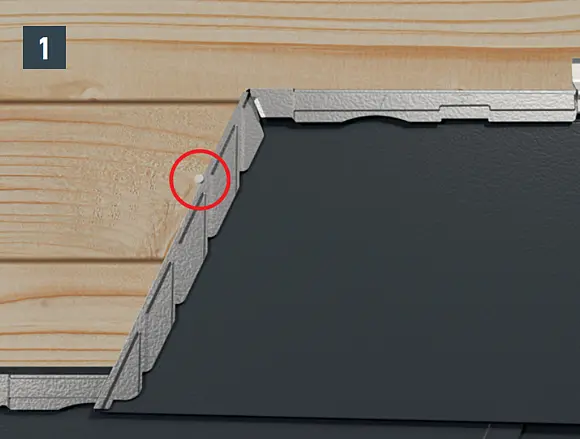

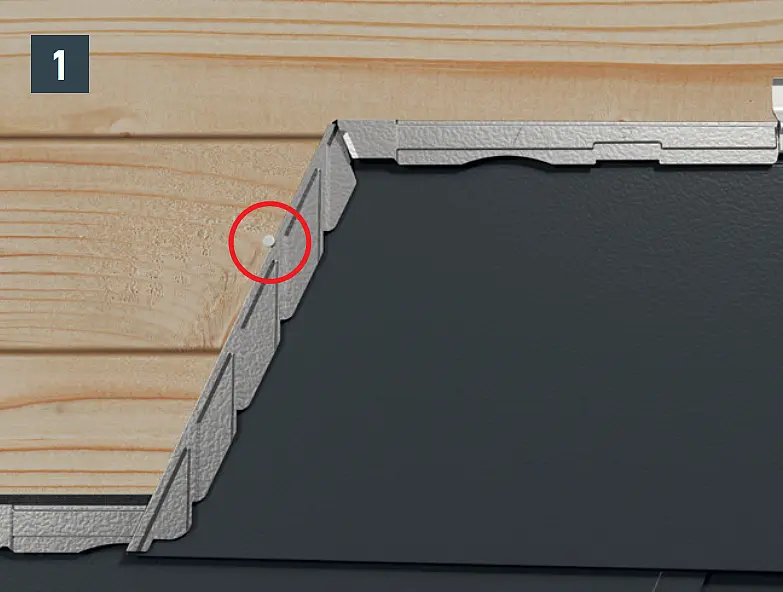

Die jeweils erste Dachschindel DS.19 kann in jeder Reihe links neben dem schrägen Falz mit einem Nagel fixiert werden, um ein seitliches Verschieben zu verhindern (Bild 1).
Dachschindel DS.19 einjustieren und in die Fälze einschieben.
Befestigen Sie die Dachschindel DS.19 nur an der ausgestanzten, mit „H“ gekennzeichneten Einkerbung mit einem Patenthaft und einem mitgelieferten Rillennagel 2,8/25 (Abbildung „Dachschindel DS.19 – Verlegung”).
Die Einkerbung am unteren Schindelumschlag kennzeichnet die Lage des schräg nach unten laufenden Falzes der darauffolgenden Dachschindel DS.19 (Bild 2).

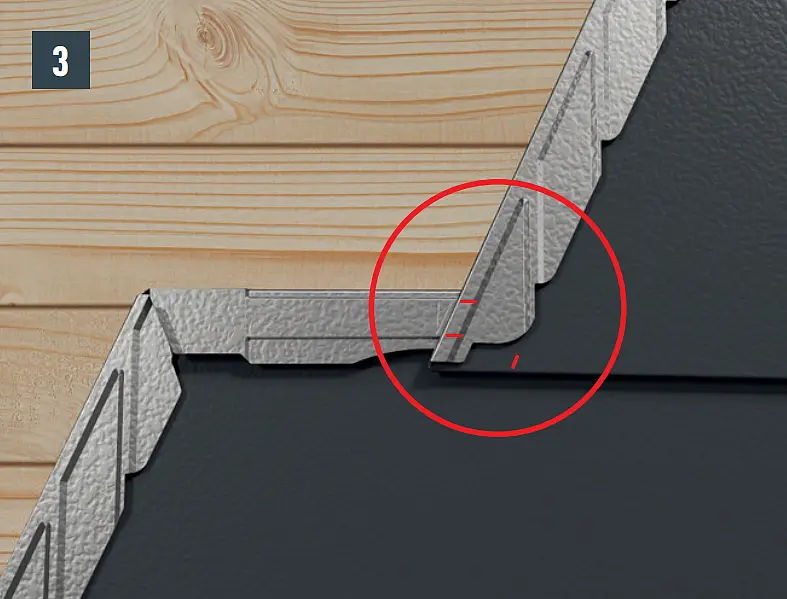

Die beiden Einkerbungen am schrägen Falz der Dachschindel DS.19 markieren das untere bzw. obere Ende der Sicke am oberen Schindelumschlag der darunterliegenden Dachschindel DS.19 (Bild 3).
Halten Sie alle Einkerbungen genau ein.

Hinweis

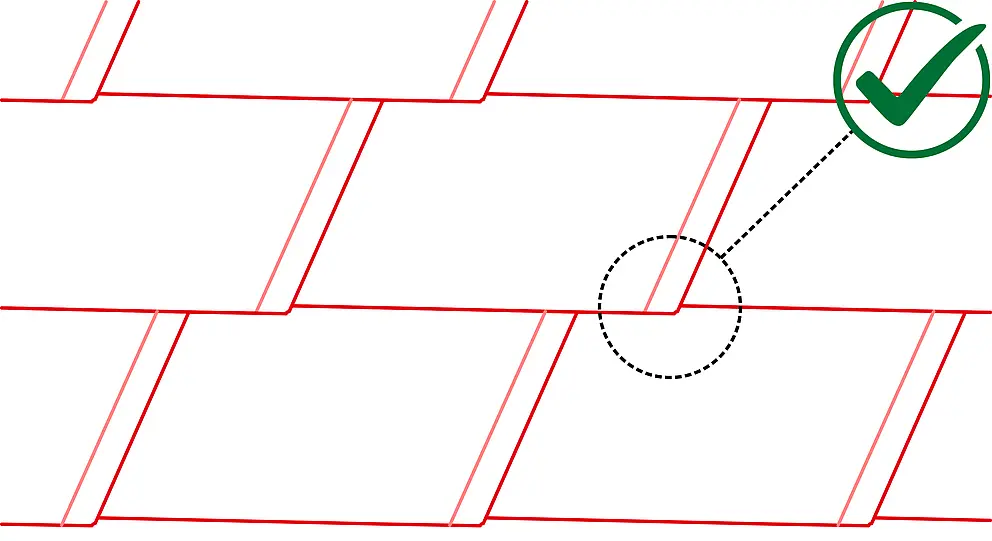

Durch die Form der Dachschindel DS.19 ergibt sich an der Ferse der Dachschindel DS.19 eine Absenkelung. Halten Sie diese Absenkelung auch bei der Verlegung der ersten Dachschindel DS.19 in jeder Reihe ein, indem Sie die erste Dachschindel DS.19 nicht bis ganz nach oben in den Saumstreifen bzw. Falz hochschieben. Lassen Sie die Ferse der ersten Dachschindel DS.19 so weit nach, bis der obere Schindelumschlag über die gesamte Länge gerade durchläuft. Ein Überziehen der ersten Dachschindel DS.19 muss vermieden werden.

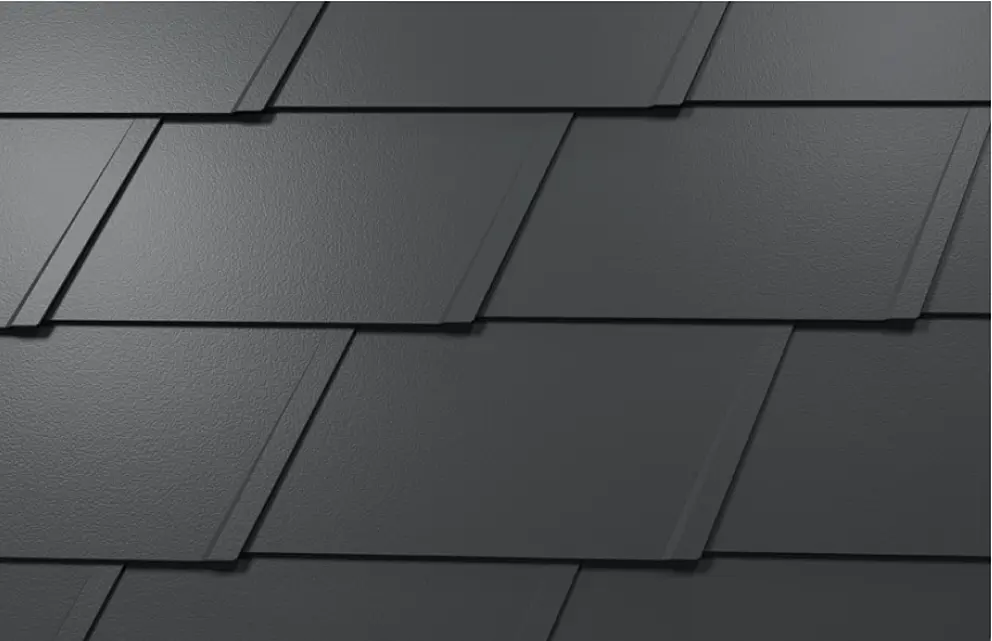

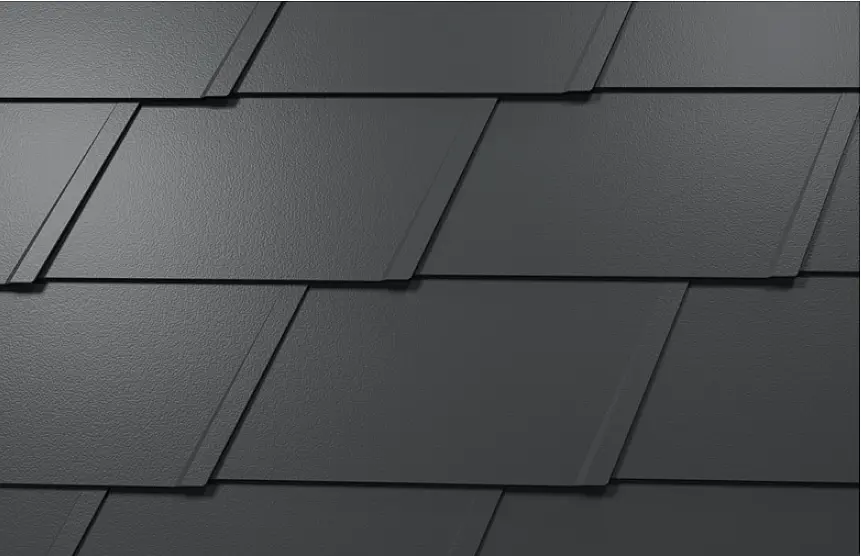

Dachschindel DS.19 – Verlegung
